抽油杆
有杆抽油系统——第2章 抽油杆
第2章 抽油杆
2.1 抽油杆结构及制造工艺 2.2 特种抽油杆 2.3 抽油杆失效分析 2.4 抽油杆柱附属器具
2.2 特种抽油杆
普通抽油杆的缺点：(发展特种抽油杆的原因) 适应不了深井采油、大泵强采需要 适应不了斜井开采的需要 适应不了高粘油井开采需要 适应不了高腐蚀性油井开采需要 适应不了严重结蜡油井的开采需要
第2章 抽油杆
China University of Petroleum
第2章 抽油杆
抽油杆是抽油设备的重要部件，它将抽油机的运动和 能量传递给井下抽油泵。抽油杆的疲劳强度和使用寿命决 定和影响了整套抽油设备的最大下泵深度和排量。
在抽油过程中，抽油杆柱承受的是不对称循环载荷的 作用，其工作介质为原油、地层水和天然气。抽油杆主要 失效形式为疲劳断裂或腐蚀疲劳断裂。抽油杆的断脱事故 会严重影响原油的生产，增加修井作业费用，提高了原油 的成本。为了提高抽油杆工作的可靠性和使用寿命，国内 外在抽油杆的材料、制造、使用、管理及维护等方面开展 了大量的研究工作，取得了可喜的成果。
70年代初期，美国和加拿大使用的EL I型和EL II型超 高强度抽油杆，已超过60.96万米，失效一直很少。
2.2 特种抽油杆
二、玻璃钢抽油杆
与金属材料相比，玻璃钢制品具有重量轻、抗腐蚀、 疲劳性能好等独特优点，近十几年的开发研究，已成功 地用玻璃钢材料试制成抽油杆，现场使用证明，玻璃钢 杆有很大发展潜力。
的弹性模量为4.96×104MPa，因此玻璃钢抽油杆具有更 好的弹性。
玻璃钢杆比普通杆具有更低的固有频率。普通抽油 杆的工作频率与固有频率之比N/N0<0.5，而玻璃钢杆在 0.50.8之间，玻璃钢杆可以在更接近于系统的固有频率 附近工作，其柱塞冲程将被放大12倍左右，只要合理设 计杆柱能实现超冲程，即Sp/S>1。

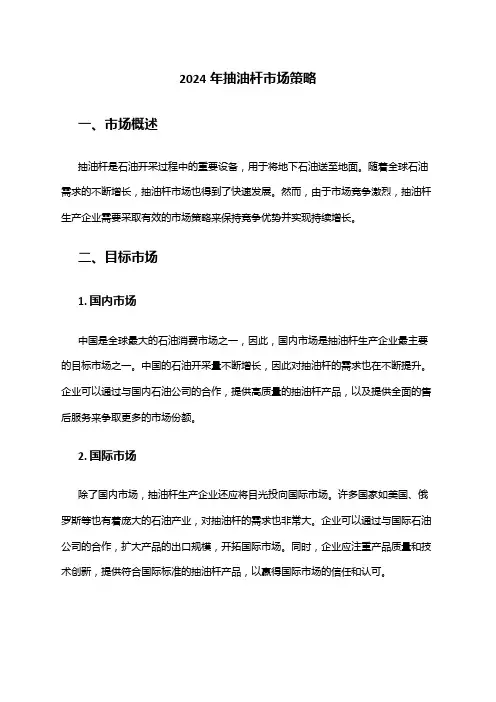

2024年抽油杆市场策略
