实验4 遥感图像目视解译与制图(1)
遥感第六章 遥感图象目视解译与制图
(4) 信息复合法：依据辅助资料，结合解译标志做出推断。
(5) 地理相关分析法：依据地学知识和地学基本规律做出 的推断解译。
4、遥感像片目视解译步骤 (1) 准备阶段： 对解译任务的深刻理解
☆ 摄影像片的基本特征：
(1) 投影方式：中心投影 (2) 视觉感受：地物顶（冠）的形态 ☆ 摄影像片的解译（判读）标志 (1) 直接判读标志：色调与色彩；形状；大小；
阴影；纹理；空间位置。
(2) 间接判读标志：相关布局；内在联系。
3、目视解译方法
(1) 直接判读法：依据解译标志做出的直接判断。
草地
建设用地
4-2
5 水域 未利用地 6
5、遥感制图
阅读重点： （1）遥感影像地图 （2）计算机辅助遥感制图的过程和步骤
基于遥感的土地利用更新调查
1 资料准备
（1）遥感信息源：googleearth上的遥感图作为更新调查的遥感数据源 （2）地形图（基期）、基期的土地利用现状图
2 技术流程
利用遥感技术辅助更新土地利用现状图，以googleearth的遥感图片为基础 调查资料，与原有的土地利用现状图套合对比，经实地调绘和补充调查，更新 土地利用现状数据库，其流程如下： (1)googleearth上下载调查区域的图像 (3)遥感图像几何校正（控制点从对应地形图上获取） (4)目视判读、解译并矢量化 (5)野外核实、调绘、补测 (6)建立土地利用现状数据库
图型：地物有规律的排列而成的图形结构。
空间位置：地物分布的位置地点。 相关布局：不同地物空间分布的内在联系。
实验5遥感图像目视解译与制图（1）
实验5遥感图像⽬视解译与制图（1）实验5 遥感图像⽬视解译与制图（1）原理参考《遥感实习教程》P70实习⼗五扫描图像判读实验结束后，上交实验报告，报告中包括表5和表6扫描图像判读原理及⽅法简介1、影像的特征常⽤的遥感扫描影像都是卫星遥感影像，如MSS、TM和SPOT遥感影像，相对于航空像⽚来说，这些影像具有以下特征：（1）像幅⾯积⼤，宏观性强：1景陆地卫星的TM影像，像幅⾯积为185KM*185KM，其覆盖范围为34225平⽅公⾥，SPOT卫星影像是60KM*60KM，相当于3600平⽅公⾥。
如此⼤⾯积视野的⾃然景观，以⼀幅图像的形式展⽰于⼈们眼前，是其它遥感平台的遥感影像所⽆法⽐拟的。
使我们⽐较容易地找出⼀些地表⼤区域的宏观规律，如⼤的地貌类型、⼤的线性地质构造等。
因此，⾃陆地卫星问世起，⼈类终于可以从离开地球的太空⾼度，从宏观领域来认识地球，了解和认识我们在常规⼯作⽅法中难以识别的规律。
遥感影像反映的地⾯景观，是⼀种⾃然综合概括后的景观。
⼀般说来，影像空间分辨率越低，它对地⾯景观的概括性越强，对景物细节的表现⼒越差。
例如MSS遥感影像提供的地⾯信息，可以反映出⽔系的宏观特征，但河流细节特征不明显。
空间分辨率⾼，可以提⾼景物细节的表现⼒，但也⼲扰了地表宏观特征的表现。
（2）影像的多波段性：遥感扫描影像采⽤多波段⽅式记录地表各种地物的电磁波信息，MSS图像具有4个波段，TM图像具有7个波段，SPOT图像具有5个波段，每个波段都提供了丰富的信息。
例如，⼀景SPOT图像的全⾊波段具有6000*6000个像元，每个像元对应于地⾯100平⽅⽶的范围，其信息量⼗分巨⼤。
⼀景MSS图像上的⼀个波段具有2340个*2340个像元，4个波段的像元合计为30326400个，丰富的信息量有助于对⽬标地物的综合分析。
由于图像的多光谱特性，不但使所获得的信息量增⼤，⽽且可以通过假彩⾊合成形成解译红外彩⾊特征的假彩⾊影像。
遥感遥感图像目视解译与制图
第五章 遥感图像目视解译与制图
本章主要讲述遥感图像的解译原理、解 译标志、解译方法和目视解译的步骤。要求 学生重点掌握遥感图像的基本原理、目视解 译标志，掌握目视解译的步骤，了解解译方 法。
长安大学环境科学与工程学院 1
遥感原理与应用
遥感图像解译：是通过遥感图像提供的各种信息特征 进行分析、推理与判断，最终达到识别目标或现象的过 程。遥感图像解译分为两种： 目视解译：指专业人员通过直接观察或借助判读仪器在 遥感图像上获取特定目标地物信息的过程。解译者的知 识和经验在识别解译中起主要作用，但难以实现对海量 空间信息的定量化分析。 遥感图像计算机解译：它是对遥感原始数据的计算机处 理，速度快，数据处理方式灵活多样，但整个处理过程 多是以人机交互的方式进行的，需要人的经验或知识的 介入；主要利用地物的光谱特征，无法独立鉴别遥感信 息包含的地学内涵，难以进行有效的综合分析，且对地 物的空间特征的利用不够。
上的蒙古包等。
长安大学环境科学与工程学院 5
遥感原理与应用
遥感图像解译与我们日常的观察习惯有三点 不同：
遥感图像通常为顶视，不同于平日里的透视； 遥感图像通常用可见光以外的电磁波谱段，而大多数我
们所熟悉的特征在可见光谱段内，且表现各异； 遥感图像常以一种不熟悉或变化的比例和分辨率描述地
球表面。
反射率% 90-100 80-90 70-80 60-70 50-60 40-50 30-40 20-30 10-20 0-10
标准色调 白 灰白 淡灰 浅灰 灰 暗灰 深灰 淡黑 浅黑 黑
灰阶
1
2
3
4
5
6
7
8
9
10
亮度系数：用一定方向的表面亮度与照度相等的理想反射白 色表面之比来表示。 p=B/Bo，具有方向性。标志物体表面受到光 照后所产生的明亮程度的数值。一般讲，反射能力较高的表面， 亮度系数较大。亮度系数越大，受到同等长光安照大学时环境，科学明与亮工程度学院越3高1 。
遥感课件-遥感图像目视解译与制图
如：铁道延伸至大山脚下突然中断，可推断出隧道的存在。 由植被类型可推断出土壤的类型
6.3遥感图像目视解译步骤
（1）准备工作。 （2）初步解译和判读区的野外考察 （3）室内详细判读 （4）野外验证与补判 （5）目视解译成果的转绘与制图
储堆放区等。
6.2遥感图像目视解译方法
（1）直接判读法
依据判读标志，直接识别地物属性。（水，植被）
（2）对比分析法
多波段图像对比—某波段灰度相近，而另一波段灰度差别较大的物体 多时相图像对比—主要用于物体的变化情况监测； 多解译标志对比—一个或几个解译标志相近，通过多个解译标志对比进 行解译
（3）综合推理法
遥感图像目视解译与制图
遥感图像解译（image interpretation）
可分为：目视解译和计算机解译
目视解译：通过直接观察或借助辅助判读仪器在遥感 图像上获取特定地物信息的过程。
一般应先建立目视解译标志，然后根据解译标志进行解译
6.1 目视解译标志
解译标志：能够反映和表现目标地物信息的各种影像特征。
计算机辅助制图的一般过程：
（1）遥感影像信息选取与数字化 （2）地理基础地图的选取与数字化 （3）遥感影像几何纠正与图像处理 （4）遥感影像镶嵌与地理地图拼接 （5）地理基础地图与遥感影像复合 （6）数字注记图层生成（河流名称，街道名称等） （7）影像地图图面配置（标题、图例、参考图、比例尺、指北针、图框） （8）影像地图制作与印刷
6.4 遥感制图
遥感影像地图：以遥感影像和一定的地图符号来表示制图区域 地理空间信息的地图。
特点：信息丰富、直观形象、现势性强,具有一定的数学基础。

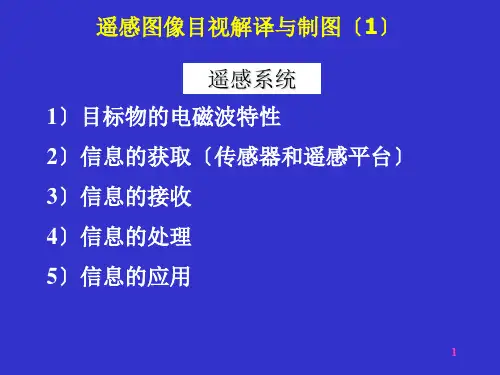

四讲遥感图像目视解译与制图1
20
21
水系可作为地质地貌解译的间接标志
辐射型水系< 火山附近>
向心型水系 <盆地>
长方格子状 水系<断层>
22
遥感图像目视解译原理
2、遥感图像目视解译的认知过程 遥感图像知觉形成的条件
存在颜色或色调的差异,并且这种差异能为叛读者视 觉所感受,才有可能将目标地物与背景区别开.
通常采用前面所介绍的图像增强技术来扩大地物之 间的对比度差异.
23
遥感图像目视解译原理
2、遥感图像目视解译的认知过程
〔1〕自下向上过程 向下过程
识别证据选取
〔2〕自上 特征匹配
特征提取
提出假设
图像信息获取
图像辨识
24
遥感图像目视解译原理
3、遥感图像目视解译的一般顺序
• 从已知到未知、先易后难、先山区 后平原、先地表后深部、先整体后 局部、先宏观后微观、先图形后线 形
目视解译
增强处理、信息提取 逻辑推理、对比分析
遥感图象
大小形状、色调灰阶 畸变失真、成图比例
地表景观
空间结构、时间特点 化学组分、物理属性
6
遥感图像目视解译原理
1、遥感图像目标地物识别特征——解译标志
遥感图像上那些能够作为识别、分析、判断景观地 物的影象特征
• 直接标志：是判读目标自身特点在影象上的直接 表现形式 •根据直接标志,可直接判断地物 • 间接标志：图象上能看出的和直接标志密切联系 的地物
3
遥感图像目视解译与制图
遥感图像解译并不是一件简单的事情.
4
遥感图像目视解译与制图
遥感图像目视解译原理 遥感图像目视解译基础
遥感制图

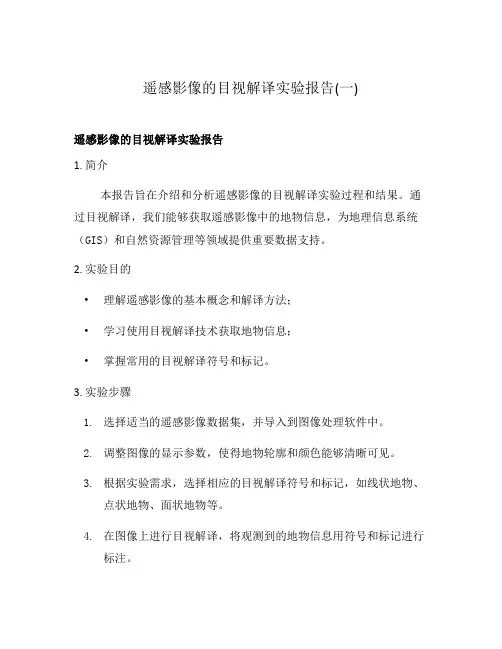

遥感影像的目视解译实验报告(一)
遥感影像的目视解译实验报告(一)遥感影像的目视解译实验报告1. 简介本报告旨在介绍和分析遥感影像的目视解译实验过程和结果。
通过目视解译，我们能够获取遥感影像中的地物信息，为地理信息系统（GIS）和自然资源管理等领域提供重要数据支持。
2. 实验目的•理解遥感影像的基本概念和解译方法；•学习使用目视解译技术获取地物信息；•掌握常用的目视解译符号和标记。
3. 实验步骤1.选择适当的遥感影像数据集，并导入到图像处理软件中。
2.调整图像的显示参数，使得地物轮廓和颜色能够清晰可见。
3.根据实验需求，选择相应的目视解译符号和标记，如线状地物、点状地物、面状地物等。
4.在图像上进行目视解译，将观测到的地物信息用符号和标记进行标注。
5.根据实验要求，进行目视解译验证和纠正，保证解译结果的准确性和可靠性。
4. 实验结果与分析通过目视解译实验，我们成功地获取了遥感影像中的地物信息，并进行了相应的符号和标记标注。
经过验证和纠正，得到了准确的解译结果。
5. 实验收获与总结通过本次实验，我对遥感影像的目视解译方法和技术有了更深入的了解。
我学会了处理遥感影像数据和调整图像显示参数，掌握了常用的目视解译符号和标记。
同时，我也意识到目视解译的准确性和可靠性对于地理信息系统等应用的重要性。
6. 参考文献•Smith, J., & Brown, A. (2018). Remote Sensing Techniques for Earth Observation. John Wiley & Sons.注：本报告仅为示例，实际报告中需根据实验内容进行相应修改。
遥感影像的目视解译实验报告1. 简介本报告旨在介绍和分析遥感影像的目视解译实验过程和结果。
通过目视解译，我们能够获取遥感影像中的地物信息，为地理信息系统（GIS）和自然资源管理等领域提供重要数据支持。
2. 实验目的•理解遥感影像的基本概念和解译方法；•学习使用目视解译技术获取地物信息；•掌握常用的目视解译符号和标记。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验4遥感图像目视解译与制图（1）
一、实验目的
1、认识和掌握TM图像各波段的光谱效应
2、学习和掌握陆地卫星遥感图像的判读方法
3、学习和掌握如何将目视解译成果的转绘与制图遥感图像目视判读成果，最终以专题图的形式表现出来。
二、实验数据
已校正的琅歧岛影像。
三、实验步骤
1、准备工作
选择合适波段与恰当时相的遥感影像（2000年的琅歧岛影像图）
相关专题地图的准备（琅歧岛的土地利用现状图）
确定专题分类系统（我国土地利用图分类系统）
2、认识TM图像各波段的光谱效应
（1）使用实习图像中的TM图像。
（2）比较各波段水体色调的变化，分别用亮、较亮、暗、很暗四个等级评价水体在七个波段中的色调，并填写表4-1。
（3）比较各波段水体中泥沙可分辨性的变化，分别用易分辨、可分辨、不易分辨和难分辨四个等级评价泥沙在七个波段中的可分辨性，并填写表4-1 （4）比较各波段中植被色调的变化，分别用亮、较亮、暗、很暗四个等级评价植被在七个波段中的色调，并填写表4-1
（5）比较各波段中居民地可分辨性的变化，分别用易分辨、可分辨、不易分辨和难分辨四个等级评价居民地在七个波段中的可分辨性，并填写表4-1。
表4-1 TM各波段地物色调或可分辨程度评价表
3、建立初步判读标志
初步解译的主要任务是掌握解译区域特点，确立典型解译样区，建立目视解译
4、详细判读
在详细判读过程中，要及时将解译中出现的疑难点、边界不清楚的地方和有待验证的问题详细记录下来，留待野外验证与补判阶段解决。
目视解译成果的转绘与制图遥感图像目视判读成果，最终以专题图的形式表现出来。
该部分内容在遥感图像目视解译与制图（2）部分完成。
