最新汽油加氢装置原理简介
汽油加氢工艺原理
汽油加氢工艺原理
汽油加氢工艺是一种将石油中的重质烃化合物转化为较轻的烃化合物的过程。
该工艺通过在高温和高压的条件下，将汽油与催化剂接触，并加入氢气进行反应。
汽油中的重质烃化合物会与氢气发生反应，产生较轻的烃化合物，同时除去其中的硫、氧、氮等杂质。
汽油加氢工艺的原理基于催化剂的作用。
催化剂通常由一种或多种金属、氧化物或硫化物组成，具有在高温和高压下催化反应的特性。
在加氢过程中，催化剂能够降低反应的活化能，加速反应速率，提高产物的选择性。
加氢反应主要包括裂解、重构和氢解等步骤。
在裂解反应中，石油中的长链烃化合物会断裂成较短的碳链烃化合物。
在重构反应中，碳链烃化合物会通过分子间的重组来生成较稳定的环状化合物，提高其燃烧性能。
而氢解反应则是将含有硫、氮等杂质的烃化合物与氢气进行反应，将其转化为无害的化合物。
通过汽油加氢工艺，可以大幅提高汽油的辛烷值，改善石油产品的品质，减少有害物质的排放。
同时，汽油加氢还可以提高燃料的经济性，降低车辆的燃料消耗量。
在环境保护和能源利用效率方面，汽油加氢工艺具有重要的意义。
加氢装置介绍
加氢裂化装置原理、流程及特点
加氢裂化是将大分子的重质油转化为广泛使用的小分子 的轻质油的一种加工手段。可加工直馏柴油、催化裂化循环 油、焦化馏出油，也可用脱沥青重残油生产汽油、航煤和低 凝固点柴油。加氢裂化装臵是炼油厂最重要的的生产装臵之 一，在高温、高压、临氢状态下操作。 加氢裂化装臵的工艺流程主要有三种类型方法： ⑴ 一次通过法：所产尾油不参加循环。 ⑵ 部分循环法：所产尾油一部分参加循环，一部分排出 装臵。 ⑶ 全部循环法：所产尾油全部参加循环，不排尾油。 加氢裂化装臵主要设备有加氢精制反应器、加氢裂化反 应器、加热炉、高压热交换器、高压空冷器、高、低压分离 器、高温高压临氢管道、高温阀门等。详见图1、图2、图3、 图4。
2013-8-17 12
H1
H2
H3
凸台
H4
H5
s-k H6
1
图5
2013-8-17
热壁加氢反应器
13
加氢裂化装置常用材料
设备名称
加氢精制、裂化反应器 （设计温度≤ 450 ℃/设 计压力8～20MPa） 高压热交换器（温度≤ 260 ℃)
选用材质
板2.25Cr-1Mo(SA387Gr22CL2) +6.5mm(Tp309+347) 堆焊层 或+4mm(TP347)单层浅熔深堆焊 锻2.25Cr-1Mo(SA336F22CL2) + 6.5mm(Tp309+347) 堆焊层或+4mm(TP347)单层浅熔深堆焊 管程：反应流出物：管箱（碳钢、碳钼钢＋4～6mm CA;铬钼钢＋3mm CA)管板（碳钢、碳钼钢、铬钼钢 ＋ 8mmTP309+347) 壳程：循环氢、原料：壳体（碳钢、碳钼钢、铬钼 钢＋ 3mm CA） 管程：反应流出物：管箱（铬钼钢＋3mm 1Cr18Ni9Ti 复合板 或 +6.5mm Tp309+347堆焊层 或 +4mmTP347) 管板(铬钼钢＋8mmTP309+347或铬 钼钢＋8mmTP410) 壳程：循环氢、原料：壳体（铬钼钢＋4mm CA；或 ＋3mm 1Cr18Ni9Ti 复合板；或+4mmTP347；或 +6.5mm Tp309+347堆焊层） 14
汽油加氢装置工艺流程培训教案
汽油加氢装置工艺流程培训教案汽油加氢装置工艺流程培训教案1汽油加氢装置简介1.1概况乙烯装置来的裂解汽油〔C —C馏份〕中含有大量的苯、甲苯、5 9二甲苯等芳烃成份，是获得芳烃的贵重原料。
裂解汽油中除芳烃外，还含有单烯烃，双烯烃和烯基芳烃，还含有硫、氧、氮杂质。
由于有不饱和烃的存在，裂解汽油是不稳定的。
裂解汽油加氢的目的就是使不饱和烃变成饱和烃，并除去硫、氮、氧等杂质，为芳烃抽提装置供给稳定的高浓度芳烃含量的原料—加氢汽油。
1.2原辅料及成品的特性本装置在工艺上属于易燃、易爆、高温生产线，易发生着火、爆炸和气体中毒等事故。
裂解汽油为淡黄色芳香味挥发性液体，是芳香族和脂肪碳氢化合物的混合体。
主要是由苯、甲苯、二甲苯、乙苯及 C -C以上烃类组5 9成。
对人体存在危害作用。
氢气是种易燃易爆气体。
氢气与空气混合，爆炸范围为 4-74% 〔V〕。
加氢汽油主要是由由苯、甲苯、二甲苯、乙苯及 C -C饱和烷烃5 8组成，对人体也存在危害作用。
过氧化氢异丙苯为无色或黄色油状液体，有特别臭味，易分解引起爆炸。
硫化氢属于高危害毒物，密度比空气重，能沿地面集中，燃烧时会产生二氧化硫有毒蒸汽，对人体存在危害作用。
进料泵 G-P101A/B，以 45 吨/小时的流量送至脱 C5塔 G-T101。
从塔顶部蒸出气体，经脱 C5塔冷凝器 G-E102 冷凝〔循环水〕后，进入脱 C5塔回流罐G-V102 中缓冲，冷凝液相用脱 C5塔回流泵G-P102A/B，一局部送至 G-T101 塔回流，其余局部送至界区外 C 产5品贮罐，从塔底出来的釜液，经脱 C5塔塔底出料泵 G-P103A/B 送至脱砷反响器 G-R101。
脱 C5塔再沸器 G-E101 用 1.4MPa(表压)的中压蒸汽加热，向 G-T101 塔供热。
G-T101 主要操作参数塔顶温度60~65℃塔顶压力0.12~0.16Mpa〔表压〕塔底温度128~136℃塔底压力0.14~0.18Mpa〔表压〕回流因数/回流比 0.56/1.6进料板第20 块全塔板数50 块B.脱砷反响器由脱 C5塔底送来的 C —C6 9馏份与由 CHP 注入泵 G-P112A/B 送来的过氧化氢异丙苯相混合后，从底部进入脱砷反响器G-R101，C—C6 9 馏份与微量的过氧化氢异丙苯混合，并使油中的砷重质化，从脱砷反应器 G-R101 顶部出来进入脱 C9塔，重质化的砷通过脱 C9塔精馏操作从塔底与 C9馏份一起分别出来，而塔顶 C —C6 8馏份中砷含量就大大地削减了，从而保证一段加氢催化剂的连续运转。
汽油加氢装置
TC1740: 225~300℃
内径:1600mm 塔高:24654mm 塔数:46 类型:浮阀 材质:16MnR 压力:0.69MPa 温度:190℃
TC1704: 35~110℃ TC1722: 139~147℃ TC1705: 70~160℃
去火炬
C5产品： 硫含量: ≤160ppm 碳五总量: ≥90% 碳四及轻组份:≤3% 碳六及重组分:≤7%
一、裂解汽油加氢装置简介
1、概况
裂解汽油是蒸汽裂解制乙烯的重要副产物，约占乙 烯产量的50～80％。在裂解汽油中芳烃（苯、甲苯、 混合二甲苯）的含量要占一半以上，其中含有相当 数量的双烯与单烯烃，如苯乙烯，需要经过两段加 氢，使不饱和烃转化为饱和烃，并除去硫、氮、氧 等杂质，才能作为下游芳烃抽提的原料。 裂解汽油加氢装置所处在的位置十分重要。它处在 乙烯装置和芳烃抽提装置之间，起到了承上启下的 作用。若裂解汽油加氢装置开得不好，有可能迫使 乙烯装置减产甚至停车，或者芳烃抽提装置因无原 料停车.
二段稀释泵
一段反应器
稳定塔
脱辛烷塔
氢气压缩机
二段反应器
脱戊烷塔
一、裂解汽油加氢装置简介
3、裂解汽油加氢装置的主要流程 C5和C9+馏分通常作为裂解汽油加氢装置的副产品，根据 是否经过加氢处理，有不同的用途。
C5馏分
不加氢
C9+馏分
含有50%-70%的双烯烃，可 可作综合利用，如 作为重要的基本有机原料， 生产石油树脂 尤其是精细化工的原料。 作为汽油调和剂或乙烯裂解 原料 作为汽油调和剂、 溶剂油
一段加氢反应器 R1710 裂解汽油 一段稀释泵
稳定塔 C1720
TC1730: 105~125℃

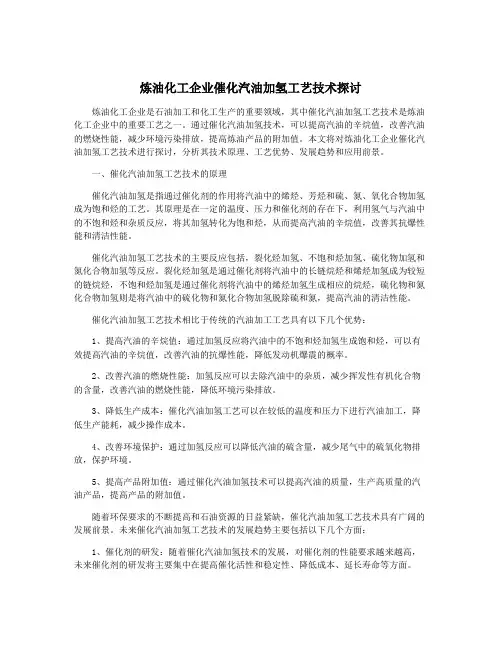

炼油化工企业催化汽油加氢工艺技术探讨
炼油化工企业催化汽油加氢工艺技术探讨炼油化工企业是石油加工和化工生产的重要领域，其中催化汽油加氢工艺技术是炼油化工企业中的重要工艺之一。
通过催化汽油加氢技术，可以提高汽油的辛烷值，改善汽油的燃烧性能，减少环境污染排放，提高炼油产品的附加值。
本文将对炼油化工企业催化汽油加氢工艺技术进行探讨，分析其技术原理、工艺优势、发展趋势和应用前景。
一、催化汽油加氢工艺技术的原理催化汽油加氢是指通过催化剂的作用将汽油中的烯烃、芳烃和硫、氮、氧化合物加氢成为饱和烃的工艺。
其原理是在一定的温度、压力和催化剂的存在下，利用氢气与汽油中的不饱和烃和杂质反应，将其加氢转化为饱和烃，从而提高汽油的辛烷值，改善其抗爆性能和清洁性能。
催化汽油加氢工艺技术的主要反应包括，裂化烃加氢、不饱和烃加氢、硫化物加氢和氮化合物加氢等反应。
裂化烃加氢是通过催化剂将汽油中的长链烷烃和烯烃加氢成为较短的链烷烃，不饱和烃加氢是通过催化剂将汽油中的烯烃加氢生成相应的烷烃，硫化物和氮化合物加氢则是将汽油中的硫化物和氮化合物加氢脱除硫和氮，提高汽油的清洁性能。
催化汽油加氢工艺技术相比于传统的汽油加工工艺具有以下几个优势：1、提高汽油的辛烷值：通过加氢反应将汽油中的不饱和烃加氢生成饱和烃，可以有效提高汽油的辛烷值，改善汽油的抗爆性能，降低发动机爆震的概率。
2、改善汽油的燃烧性能：加氢反应可以去除汽油中的杂质，减少挥发性有机化合物的含量，改善汽油的燃烧性能，降低环境污染排放。
3、降低生产成本：催化汽油加氢工艺可以在较低的温度和压力下进行汽油加工，降低生产能耗，减少操作成本。
4、改善环境保护：通过加氢反应可以降低汽油的硫含量，减少尾气中的硫氧化物排放，保护环境。
5、提高产品附加值：通过催化汽油加氢技术可以提高汽油的质量，生产高质量的汽油产品，提高产品的附加值。
随着环保要求的不断提高和石油资源的日益紧缺，催化汽油加氢工艺技术具有广阔的发展前景。
未来催化汽油加氢工艺技术的发展趋势主要包括以下几个方面：1、催化剂的研发：随着催化汽油加氢技术的发展，对催化剂的性能要求越来越高，未来催化剂的研发将主要集中在提高催化活性和稳定性、降低成本、延长寿命等方面。
裂解汽油加氢装置
氢油比优化
根据原料性质和反应要求， 调整氢油比，以降低能耗 和减少副反应。
设备升级与改造
新型催化剂的研发与应用
设备结构优化
采用高效、稳定的催化剂，提高加氢 反应活性和选择性。
改进设备布局和流程，降低能耗和物 耗，提高装置处理能力。
设备材质升级
采用耐腐蚀、高强度的新型材料，提 高设备使用寿命和安全性。
节能减排技术应用
余热回收利用
利用余热进行发电或供热， 降低装置能耗。
废气处理技术
采用高效、环保的废气处 理技术，减少对环境的影 响。
能效监测与控制
建立能效监测与控制系统， 实时监测和调整装置运行 状态，降低能耗。
05
裂解汽油加氢装置的未来发展
新材料的应用
高性能材料
采用耐高温、高压、腐蚀的新型 材料，提高装置的稳定性和寿命。
石油化工领域
石油炼制
裂解汽油加氢装置在石油炼制过程中用于处理裂解汽油，通过加氢处理，将其 中含有的不饱和烃转化为饱和烃，以生产高品质的汽油产品。
柴油生产
裂解汽油加氢装置也可用于柴油的生产，通过调整工艺参数，将裂解汽油转化 为柴油燃料。
化学工业领域
化学品合成
裂解汽油加氢装置能够将裂解汽油中的某些组分转化为重要的化学品，如苯、甲 苯等芳烃类化合物，这些化学品可用于进一步合成其他化学物质。
产品分离与精制
产品分离
将反应产物分离成不同组分，如氢气、轻油、重油等。
产品精制
对重油进行进一步精制，如加氢脱硫、脱氮、脱氧等，以生产高纯度、高质量的产品。
04
裂解汽油加氢装置的优化与改进
工艺参数优化
01
02
03
反应温度优化
