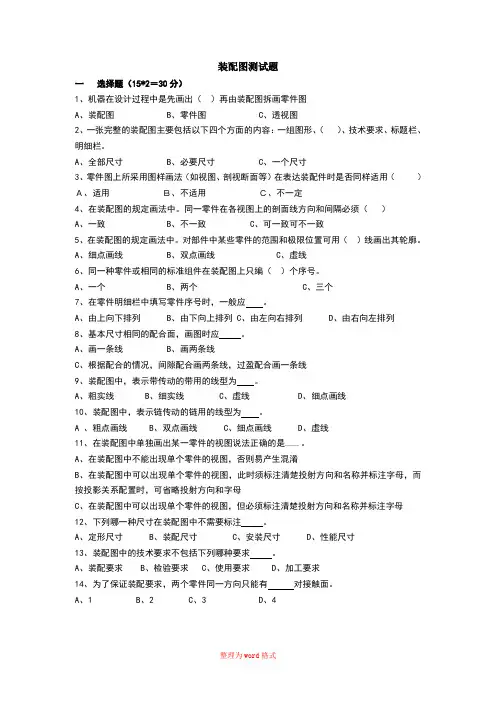

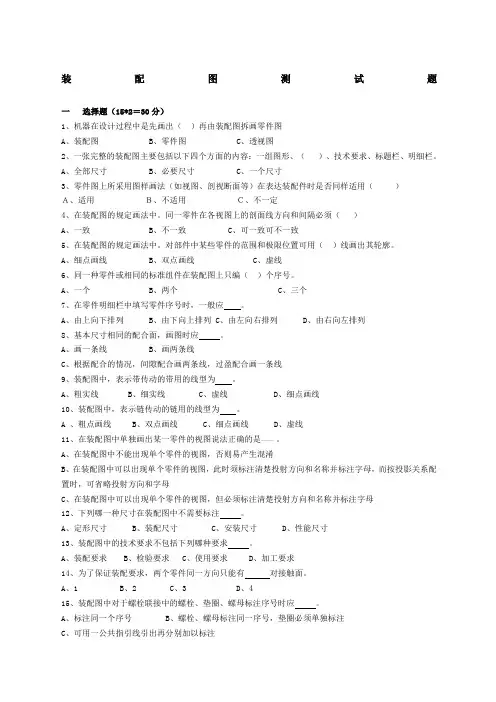

装配图测试题

一选择题（15*2＝30分）

1、机器在设计过程中是先画出（）再由装配图拆画零件图

A、装配图

B、零件图

C、透视图

2、一张完整的装配图主要包括以下四个方面的内容：一组图形、（）、技术要求、标题栏、明细栏。

A、全部尺寸

B、必要尺寸

C、一个尺寸

3、零件图上所采用图样画法（如视图、剖视断面等）在表达装配件时是否同样适用（

）

Ａ、适用Ｂ、不适用Ｃ、不一定

4、在装配图的规定画法中。同一零件在各视图上的剖面线方向和间隔必须（）

A、一致

B、不一致

C、可一致可不一致

5、在装配图的规定画法中。对部件中某些零件的范围和极限位置可用（）线画出其轮廓。

A、细点画线

B、双点画线

C、虚线

6、同一种零件或相同的标准组件在装配图上只编（）个序号。

A、一个

B、两个

C、三个

7、在零件明细栏中填写零件序号时，一般应。

A、由上向下排列

B、由下向上排列

C、由左向右排列

D、由右向左排列

8、基本尺寸相同的配合面，画图时应。

A、画一条线

B、画两条线

C、根据配合的情况，间隙配合画两条线，过盈配合画一条线

9、装配图中，表示带传动的带用的线型为。

A、粗实线

B、细实线

C、虚线

D、细点画线

10、装配图中，表示链传动的链用的线型为。

A 、粗点画线 B、双点画线 C、细点画线 D、虚线

11、在装配图中单独画出某一零件的视图说法正确的是——— 。

A、在装配图中不能出现单个零件的视图，否则易产生混淆

B、在装配图中可以出现单个零件的视图，此时须标注清楚投射方向和名称并标注字母，而按投影关系配置时，可省略投射方向和字母

C、在装配图中可以出现单个零件的视图，但必须标注清楚投射方向和名称并标注字母

12、下列哪一种尺寸在装配图中不需要标注。

A、定形尺寸

B、装配尺寸

C、安装尺寸

D、性能尺寸

13、装配图中的技术要求不包括下列哪种要求。

A、装配要求

B、检验要求

C、使用要求

D、加工要求

14、为了保证装配要求，两个零件同一方向只能有对接触面。

A、1

B、2

C、3

D、4

15、装配图中对于螺栓联接中的螺栓、垫圈、螺母标注序号时应。

A、标注同一个序号

B、螺栓、螺母标注同一序号，垫圈必须单独标注

C、可用一公共指引线引出再分别加以标注

二、判断题：（14×1′）（正确的打“√”，错误的打“×”）

1、在装配图中，宽度小于或等于2mm的狭小面积的断面，可用涂黑代表断面符号。（）

2、在装配图中，当剖切面通过的某些部件为标准产品或该部件已由其他图形表示清楚时，可按不剖绘制。（）

3、装配图和零件图对尺寸标注的要求完全相同。（）

4、工人可以依据装配图将零件装配成机器。（）

5、假想将零件拆去，而画出这些零件后面结构的画法称为假想画法。（）

6、表示装配体性能、规格、特征的尺寸称为定形尺寸。（）

7、装配图和零件图标题栏中的内容大致相同。（）

8、在装配图中可省略螺栓、螺母、销等紧固件的投影，而用细点画线和指引线指明它们的位置。（）

9、在装配图中，零件的倒角、圆角、沟槽、滚花及其细节可省略不画。（）

10、表示零件序号的指引线要与剖面线平行。（）

11、对于一组紧固件以及装配关系清楚的零件组，允许采用公共指引线。（）

12、在标题栏中填写序号时应由上向下排列，这样便于补充编排序号时被遗漏的零件。（

）

13、当标题栏上方的位置不够时，可在标明题栏的左方继续列表由下向上接排。（　）　

14、总体尺寸可供包装、运输和安装使用时提供所需要占有空间的大小。（）

三、填空题（1*34=34分）

1、孔与轴的配合为

7

8

30

f

H

，这是基制配合；

2、装配图的内容有_______ __，，，

3．零件上常见的工艺结构有　、、、、。

4．表面粗糙度是评定零件 的一项技术指标，常用参数是　，其值越小，表面越 ；其值越大，表面越 。

5．配合的基准制有和两种。优先选用。

6以基本尺寸为基数来确定的允许尺寸变化的两个界限值称为。7极限尺寸减其基本尺寸所得的代数差称为

8基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为

9根据孔和轴之间的配合松紧程度，可以分为三类：和。

r d o

10形状与位置的公差简称

11为了增加工件强度，在阶梯轴的轴肩处加工成圆角过渡的形式，称为

。

12常用的定位结构有： 、 和 。13常用的放松装置有 、 和 等。四、读装配图（22分）

(一)看懂机用虎钳的装配图并填空。

1.机用虎钳共用了11种零件，标准件有 种。

2.主视图采用了 剖视图，上方双点划线表示 画法，主视图还采用了 剖视图；左视图采用的是 剖视图。

o

3.主视图右边φ18H8/f7的基本尺寸是 ，轴的公差带代号是

，孔的公差带代号是 ；它是螺杆8与 号件之间的配合，属于基 制的 配合。

4.固定钳座1属于 类零件，螺杆8属于 类零件。

5.主视图中0～70属于 尺寸，60 属于 尺寸。

（二）看懂齿轮油泵的装配图并填空。

1.齿轮油泵共用了 种零件，标准件有 种。

2.主视图采用了 剖视图与 剖视图，左视图上方拆去11、12、13、14表示 画法。

3.左视图中尺寸φ48H7/f7的基本尺寸是 ，轴的公差带代号是 ，孔的公差带代号是 ；它是齿轮4与 号件之间的配合，属于基 制的 配合。
