锂电池的均衡的原理和事项

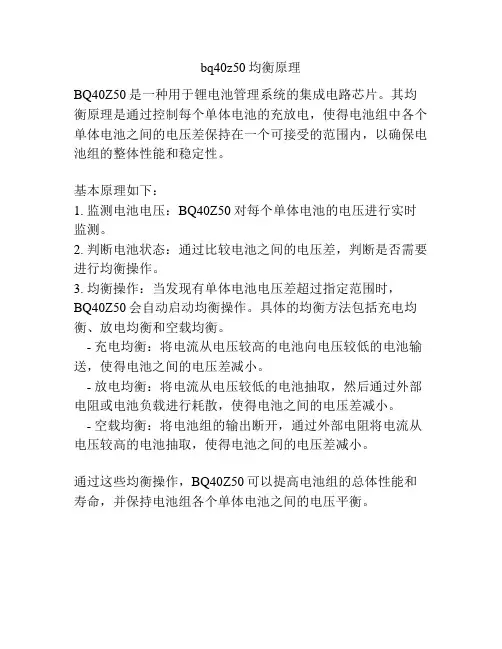

bq40z50均衡原理
bq40z50均衡原理
BQ40Z50是一种用于锂电池管理系统的集成电路芯片。
其均衡原理是通过控制每个单体电池的充放电，使得电池组中各个单体电池之间的电压差保持在一个可接受的范围内，以确保电池组的整体性能和稳定性。
基本原理如下：
1. 监测电池电压：BQ40Z50对每个单体电池的电压进行实时监测。
2. 判断电池状态：通过比较电池之间的电压差，判断是否需要进行均衡操作。
3. 均衡操作：当发现有单体电池电压差超过指定范围时，
BQ40Z50会自动启动均衡操作。
具体的均衡方法包括充电均衡、放电均衡和空载均衡。
- 充电均衡：将电流从电压较高的电池向电压较低的电池输送，使得电池之间的电压差减小。
- 放电均衡：将电流从电压较低的电池抽取，然后通过外部电阻或电池负载进行耗散，使得电池之间的电压差减小。
- 空载均衡：将电池组的输出断开，通过外部电阻将电流从电压较高的电池抽取，使得电池之间的电压差减小。
通过这些均衡操作，BQ40Z50可以提高电池组的总体性能和寿命，并保持电池组各个单体电池之间的电压平衡。
浅谈锂电池的主动均衡和被动均衡
浅谈锂电池的主动均衡和被动均衡为什么要电池均衡？通过电池均衡，电池组中的每个单元都得以被有效监控并保持健康的荷电状态(State of Charge, SoC)。
这样不仅可以增加电池循环工作次数，还能够提供额外的保护，防止电池单元由于过度充电/深度放电而产生损坏。
主动均衡和被动均衡被动均衡通过泄放电阻消耗多余的电荷，使所有电池单元都具有大致相当的SoC，但是它并不能延长系统运行时间，通常把使用电阻耗散能量的均衡都称为被动均衡。
主动均衡是一种更复杂的平衡技术，由于在充电和放电循环期间，电池单元内的电荷得到重新分配，因此电池组中总的可用电荷也得到增加，从而延长了系统运行时间。
与被动均衡相比，主动均衡能够缩短充电时间，并减少均衡时产生的热量，通常把通过能力转移实现的均衡都称为主动均衡。
主动电池均衡的放电如下图所示，是一个典型的处于满容量状态的电池组，满容量指的是充电量达到90%，因为长时间将电池保持在（或接近）100%的容量会使其使用寿命下降的很快。
而完全放电指的是放电到30%，这样可以防止电池进入深度放电状态。
随着时间的推移，一些电池的特性会变得比其他电池差，从而导致电池组放电特性如下图所示。
可以看到，即使有些电池单元仍然残留了很大的能力，但弱电池单元限制了系统运行时间，5%的电池容量不匹配将导致5%的能量不能发挥作用。
对于大容量电池而言，就意味着有大量的能量被浪费掉，这种情况对于远程系统和不易维护的系统显得尤为关键。
有一部分能量未被使用，还会导致电池充电和放电循环次数增加，降低了电池的寿命，并会因为电池频繁更换而产生更高的成本。
通过主动均衡，电荷从强电池单元重新分配到弱电池单元，可以将电池组中的能量完全耗尽。
主动电池均衡的充电如果对电池组充电时不进行均衡，弱电池单元会比强电池单元先达到满容量，弱电池单元再一次成为限制因素；此时，它们限制了系统中可容纳的总能量。
主动均衡通过在充电期间对电荷进行再分配，能够使电池组达到满容量状态，对于均衡时间占比以及均衡（电流）对时间的影响这里先不进行深入讨论。
几种锂电池均衡电路的工作原理分享
几种锂电池均衡电路的工作原理分享新能源和电动汽车的发展，都会用到能量密度比较高的锂电池。
而锂电池串联使用过程中，为了保证电池电压的一致性，必然会用到电压均衡电路。
今天跟大家一起分享一下，我在工作中用过几种电池的均衡电路，希望对大家有所帮助。
最简单的均衡电路就是负载消耗型均衡，也就是在每节电池上并联一个电阻，串联一个开关做控制。
当某节电池电压过高时，打开开关，充电电流通过电阻分流，这样电压高的电池充电电流小，电压低的电池充电电流大，通过这种方式来实现电池电压的均衡。
但这种方式只能适用于小容量电池，对于大容量电池来说是不现实的。
负载消耗性均衡的示意图第二种均衡方法我没有实验过，就是飞渡电容法。
简单的说就是每一节电池并联一个电容，通过开关这个电容既可以并联到本身这节电池上，也可以并联到相邻的电池。
当某节电池电压过高，首先将电容与电池并联，电容电压与电池一致，然后将电容切换到相邻的电池，电容给电池放电。
实现能量的转移。
由于电容并不消耗能量，所以可以实现能量的无损转移。
但这种方式太繁琐了，现在的动力电池动不动几十节串联，要是采用这种方式，需要很多开关来控制。
飞渡电容法工作原理图，只是画出相邻两节电池的均衡原理图。
第一次做均衡，是做的一款动力电池组的充电，电池容量80ah 的两组并联，要求均衡电流为10a。
原来了解的一点均衡的原理根本不够用，这么大电流都相当于一个一个的小模块了，最后还真的是采用n 个小模块串联，每节电池并联一个小模块，如果单体电池电压低于设定值，启动相应的并联模块，对低电压电池启动充电，补充能量提升电压，实现均衡。
下图为当时采用的均衡电路的示意图，DC-DC 输入母线既可以是电池电压，也可以是别的模块提供的直流输入，根据需要灵活配置。

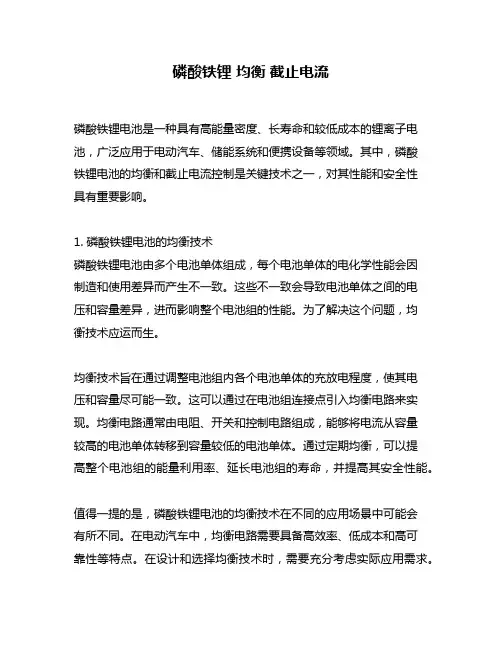

磷酸铁锂 均衡 截止电流
磷酸铁锂均衡截止电流磷酸铁锂电池是一种具有高能量密度、长寿命和较低成本的锂离子电池，广泛应用于电动汽车、储能系统和便携设备等领域。
其中，磷酸铁锂电池的均衡和截止电流控制是关键技术之一，对其性能和安全性具有重要影响。
1. 磷酸铁锂电池的均衡技术磷酸铁锂电池由多个电池单体组成，每个电池单体的电化学性能会因制造和使用差异而产生不一致。
这些不一致会导致电池单体之间的电压和容量差异，进而影响整个电池组的性能。
为了解决这个问题，均衡技术应运而生。
均衡技术旨在通过调整电池组内各个电池单体的充放电程度，使其电压和容量尽可能一致。
这可以通过在电池组连接点引入均衡电路来实现。
均衡电路通常由电阻、开关和控制电路组成，能够将电流从容量较高的电池单体转移到容量较低的电池单体。
通过定期均衡，可以提高整个电池组的能量利用率、延长电池组的寿命，并提高其安全性能。
值得一提的是，磷酸铁锂电池的均衡技术在不同的应用场景中可能会有所不同。
在电动汽车中，均衡电路需要具备高效率、低成本和高可靠性等特点。
在设计和选择均衡技术时，需要充分考虑实际应用需求。
2. 磷酸铁锂电池的截止电流控制截止电流控制是指限制电池充电或放电过程中的最大电流，以保护电池的安全性和寿命。
对于磷酸铁锂电池而言，截止电流控制尤为重要，因为超过其最大允许电流的操作可能导致电池的过热、短路甚至爆炸。
为了实现截止电流控制，磷酸铁锂电池通常采用了一些防护措施。
一种常见的方法是在电池内部或外部添加保护电路，用于监测和控制电池的电流。
该保护电路可以实时检测电池的工作状态，并在电流异常时切断电池与外部电路的连接，以避免进一步损坏。
电池管理系统（Battery Management System，简称BMS）也是截止电流控制的关键组成部分。
BMS可以对电池的充放电过程进行监控，并根据事先设定的截止电流阈值来实现控制。
当电池的电流超过截止阈值时，BMS会发出警报或采取相应的控制措施，以保护电池的安全。
锂电池主动均衡器原理
锂电池主动均衡器原理大家好，今天咱们聊聊一个跟我们生活息息相关的东西——锂电池，尤其是那种主动均衡器的原理。
听起来是不是有点高大上？其实没那么复杂，咱们慢慢来，轻松点儿就好。
锂电池是咱们手机、笔记本、还有电动车的“心脏”，没它可真不行。
可是，电池不管怎么用，难免有高有低，像咱们这人，今天开心得飞起，明天可能又低落了。
电池的这些“情绪”可不能随便放任，否则电池的寿命就得大打折扣。
啥叫主动均衡器呢？想象一下你家里一堆兄弟姐妹，大家的学习成绩不一样，有的高，有的低。
你得想办法把他们的成绩拉平，不然大哥总是排第一，妹妹总是排生活岂不是很不平衡？主动均衡器就是这么个道理，它能把电池组里不同电压的单体电池之间的差异给调和一下。
这样一来，所有电池的“表现”都能变得差不多，大家一起进步，齐心协力，快乐生活。
具体怎么实现的呢？说白了，主动均衡器就像是个勤奋的班主任，时刻关注着每个电池的状态。
它能感应到哪一节电池充得太满，哪一节又快“干涸”，然后迅速采取行动。
想象一下，某个电池“哎呀，我快撑不住了”，另一节“嘿，我还有劲儿呢”，这个班主任立马就把力量从“撑得太满”的电池调到“干涸”的那一节。
这样一来，所有电池的状态都能保持在一个比较健康的水平上，久而久之，电池的使用寿命就能延长，真是好处多多。
这个过程并不是一帆风顺的。
电池的均衡就像调和一锅汤，太咸了得加水，太淡了得加盐。
主动均衡器得根据不同的情况不断调整，时刻保持敏感。
想象一下你在做饭，味道不对，得反复尝试，直到找到最合适的平衡点。
均衡器的工作原理也是如此。
它需要实时监测每一节电池的电压，甚至在充电的时候都得保持警惕。
它就像个小侦探，随时准备查案，确保每个电池的“健康”状态。
我们再说说，主动均衡器的优点。
提升了电池的使用效率。
试想，如果电池组里的电池都能齐心协力，那么它们的能量就能得到最充分的利用，整体性能自然就提升。
就好比几个朋友一起合伙开店，合作得当，生意蒸蒸日上。
锂电池组均衡充电电源设计与实现
锂电池组均衡充电电源设计与实现首先，锂电池组的均衡充电原理是通过对电池组中电荷状态不平衡的单体电池进行部分放电或充电，使各个单体电池之间的电荷状态趋于一致。
为了实现锂电池组的均衡充电，需要设计一个能够根据各个单体电池的电荷状态进行调控的电源。
在锂电池组均衡充电电源设计中，主要考虑以下几个方面：1.电源输出电压和电流：电源需要能够提供足够的电压和电流，以满足锂电池组均衡充电的需要。
通常情况下，锂电池组的均衡充电电流为单体电池额定容量的0.1倍，所以电源的输出电流应该能够提供这个电流。
2.控制电路设计：控制电路是实现锂电池组均衡充电的关键，它需要能够根据各个单体电池的电荷状态进行调控。
一种常用的控制电路是通过对各个单体电池的电压进行采样和比较，然后通过控制输出电流来实现均衡充电。
控制电路还需要包括对电源输出电压和电流进行监测和保护的功能。
3.安全保护设计：由于锂电池组的特性，充电过程中需要特别注意安全问题。
电源设计时需要包括过充保护、过流保护和过温保护等功能，以确保电池组的安全运行。
设计好锂电池组均衡充电电源后，接下来是实现电源的制作和调试。
具体的实现步骤如下：1.购买所需电子元器件：根据设计需求，购买所需的电子元器件，包括高功率电源模块、控制芯片、电容、电阻等。
2.连接电路：根据设计图纸，连接电路。
安装高功率电源模块、控制芯片，连接电容、电阻等。
需要注意的是，连接时要注意电路的布线和焊接质量，以确保电路的稳定性和可靠性。
3.调试电路：连接好电路后，进行电源的调试。
首先，检查电路的连接是否正确，检测电压是否稳定。
然后，根据设计要求，调节电源的输出电流和电压。
通过对各个单体电池的电压进行采样和比较，观察电源是否能够实现均衡充电。
4.安全测试：在调试完成后，进行安全测试。
测试电源的过充保护、过流保护和过温保护等功能是否正常。
同时，对电源输出电流和电压进行监测和测试，检验电源的稳定性和可靠性。
通过以上步骤，锂电池组均衡充电电源的设计与实现就完成了。
锂电池的均衡充电的工作原理
锂电池的均衡充电的工作原理锂电池是一种常见的充电器设备，被广泛应用于移动设备、电动车辆和储能系统等领域。
在充电过程中，锂电池的均衡充电起着重要的作用，它能够保证各个电池单体充电状态的一致性，提高电池组的整体性能和寿命。
锂电池的均衡充电是通过均衡电路来实现的。
均衡电路是一种能够监测和调节电池单体之间电压差异的装置。
当充电过程中，电池单体之间的电压差异过大时，均衡电路会自动将电流从电压较高的电池单体转移到电压较低的电池单体，以实现充电状态的均衡。
均衡电路通常由均衡电路板、控制芯片和开关电路等组成。
均衡电路板上安装了多个均衡电路单元，每个均衡电路单元与一个电池单体相连接。
控制芯片负责监测电池单体之间的电压差异，并通过开关电路控制电流的流动。
当电池单体之间的电压差异超过设定的阈值时，控制芯片会启动均衡电路，将电流从电压较高的电池单体转移到电压较低的电池单体，直到电池单体的电压达到均衡。
均衡充电的工作原理是基于电池单体之间的电压差异。
在锂电池组中，由于电池单体的制造工艺和使用情况的差异，不同电池单体之间的电压可能存在差异。
而这种电压差异会导致电池单体之间的充放电不均衡，进而影响整个电池组的性能和寿命。
均衡充电的过程可以分为两个阶段：检测阶段和均衡阶段。
在检测阶段，控制芯片会周期性地监测电池单体之间的电压差异。
如果电压差异超过设定的阈值，控制芯片会进入均衡阶段。
在均衡阶段，控制芯片会通过开关电路将电流从电压较高的电池单体转移到电压较低的电池单体。
这样，电池单体之间的电压差异会逐渐减小，直到达到设定的均衡状态。
均衡充电过程中，控制芯片会根据电池单体的电压变化实时调整均衡电流的大小，以确保均衡充电的效果。
均衡充电可以有效地提高锂电池组的整体性能和寿命。
首先，均衡充电可以避免电池单体之间的过充和过放现象，减少电池的损耗和老化。
其次，均衡充电可以提高电池组的能量密度和输出功率，提高电池组的运行效率和使用时间。
此外，均衡充电还可以提高电池组的安全性能，减少因电池单体电压差异引起的潜在安全问题。
变压式锂电均衡电原理
变压式锂电均衡电原理
对于变压式锂电均衡，下面是其原理：
1、动态均衡：变压式锂电均衡主要采用的动态均衡方式，以正电芯的
正极为基准，利用一个单独的变压器在正电芯封装框中实现电芯，按
照电芯的开路电压，以特定的电流实现晶体管的闭合，从而达到了锂
电均衡的作用。
2、增量均衡：通过控制恒定闪烁的频率外加增量控制，调整输入电流
充放电，实现锂电池本来存在差异电压均衡或趋近于平衡，而且会持
续受到输入信号的控制，维持锂电均衡的目的，当然实现某个锂电池
充放电时，也能通过调整不同电路，实现不同效果。
3、分组和渐变均衡：利用多个电路比较相邻电芯的电压，通过改变电
流功率，实现全电芯均衡的目的，而分组和渐变的策略，则注重从高
电压电芯开始，逐步从高到低的电压进行充电，这种方法有利于保持
电芯的稳定性，从而避免了过分的均衡，也更容易控制充电的过程。
4、电压模式均衡：采用电压模式方式对电芯进行充电，也可以实现电
压均衡，这种方式不需要额外控制电路，可以通过确定电芯充放电模式，将电压稳定地调节到一致，从而实现电压均衡，但充放电效率低，只适用于低量级的锂电池应用。
总的来说，变压式锂电均衡有多种技术实现，根据不同需求而定，将是锂电均衡技术中重要的一环，为锂电大容量、高效率、稳定运行提供有力保证。
锂电池平衡充电原理
锂电池平衡充电原理
锂电池的使用是一种非常好的环保产品，但是由于其自身结构的原因，在使用过程中也会产生一定的问题，就是锂电池的不一致性。
所以需要对其进行充电和放电。
锂电池在充放电时会产生不平衡，所以为了保证电池在使用过程中具有较高的一致性，就需要对其进行充电和放电。
这就是锂电池平衡充电原理。
锂电池的不一致性主要由以下几种原因造成：
（1）极片上的活性物质颗粒大小不同，导致每个电池的容量和电压不同。
（2）化成工艺不够精确，造成极片上活性物质颗粒大小不一。
（3）单体电池内阻差异大，使得单个单体电压不同。
在充电过程中，必须对这些问题进行处理。
为了保证锂电池不存在不一致性，必须在充电过程中对锂电池进行均衡充电。
均衡充电原理
锂电池均衡充电是通过将锂离子电池串联或并联以使其内部电压相等来达到电池平衡的目的。
— 1 —
为了实现对锂离子电池内部电压的均衡充电，必须进行两个方面的工作：
（1）采用恒流源为每个锂离子电池提供恒定电流；
— 2 —。
电池均衡技术的概念和应用
电池均衡技术的概念和应用
为了给设备提供足够的电压，锂电池包通常由多个电池串联而成，但是如果电池之间的容量失配便会影响整个电池包的容量。
为此，我们需要对失配的电池进行均衡。
本文讨论了电池均衡的概念和一些注意事项。
锂电池包通常由一个或几个电池组并联，每个电池组由3到4个电池串联构成。
这种组合方式能同时满足笔记本电脑、医疗设备、测试仪器及工业应用所需的电压和功率要求。
然而，这种应用普遍的配置通常并不能发挥其最大功效，因为如果某个串联电池的容量与其它电池不匹配将会降低整个电池包的容量。
电池容量的不匹配包括充电状态(SOC)失配和容量/能量(C/E)失配。
在两种情况下，电池包的总容量都只能达到最弱电池的容量。
在大多数情况下，引起电池失配的原因是工艺控制和检测手段的不完善，而不是锂离子本身的化学属性变化。
棱柱形锂电池(LiIon prismatic cell)在生产时需要更强的机械压力，电池之间更容易产生差异。
此外，锂离子聚合物电池也会因为采用新的工艺而出现电池之间的差异。
采用电池均衡处理技术可解决SOC和C/E失配问题，从而改进串联锂电池包的性能。
通过在初始调节过程中对电池进行均衡处理可以矫正电池失配问题，此后只需在充电过程中进行均衡即可，而C/E失配则必须在充、放电过程都进行均衡。
尽管对于某个电池厂商而言其产品缺陷率可能很低，但为了避免出现电池使用寿命过短的问题，我们仍然有必要提供进一步的质量保证。
锂电池保护板均衡工作原理
锂电池保护板均衡工作原理随着电动汽车、无人机等电子设备的广泛应用，锂电池作为一种高能量密度、长寿命、轻便的电池，逐渐成为主流的电池类型。
然而，锂电池在充放电过程中存在着电压差异和容量不均衡的问题，这些问题会导致电池寿命的缩短和安全性的降低。
为了解决这些问题，锂电池保护板均衡技术应运而生。
锂电池保护板是一种集电池保护和均衡功能于一体的电路板，其主要作用是监测电池组中每个单体电池的电压和温度，并在必要时采取保护措施，同时通过均衡功能将电池组中的电压和容量进行均衡，以保证电池组的性能和安全。
保护功能是锂电池保护板的首要任务之一。
在充电和放电过程中，单体电池的电压会出现不均衡的情况，有些电池电压过高，有些电池电压过低。
过高的电压会导致电池的寿命缩短和安全性降低，过低的电压则会影响电池的性能和输出功率。
因此，保护板会监测每个单体电池的电压，并在电压超过设定值时，通过控制开关，将电池与充电或放电回路断开，以保护电池不受损害。
均衡功能是锂电池保护板的另一个重要功能。
由于锂电池组中的每个单体电池特性不同，充放电过程中会导致容量不均衡，即有些电池的容量消耗较快，有些电池的容量消耗较慢。
容量不均衡会导致电池组的总容量下降，影响电池组的使用寿命。
为了解决这个问题，保护板会通过均衡电路，将电池组中容量消耗较快的电池与容量消耗较慢的电池之间进行能量转移，以达到容量均衡的目的。
锂电池保护板的均衡功能通常通过两种方式实现：被动均衡和主动均衡。
被动均衡是指通过将电池组中电压较高的电池连接到电阻上进行放电，以达到均衡的目的。
被动均衡的优点是简单、成本低，但效率相对较低。
主动均衡是指通过控制开关，将电池组中电压较高的电池连接到电池组中电压较低的电池上进行能量转移，以达到均衡的目的。
主动均衡的优点是效率高，但相对复杂和成本较高。
在实际应用中，锂电池保护板均衡功能的实现需要考虑一些因素。
首先是均衡策略的选择，即如何确定均衡的时机和方式。
锂电池保护板均衡工作原理
锂电池保护板均衡工作原理锂电池是一种常用的电池类型，具有高能量密度、长寿命和轻便的特点。
然而，锂电池在使用过程中存在一些问题，比如容量不均衡、电压过高或过低等。
为了解决这些问题，人们发明了锂电池保护板，通过对电池进行保护和均衡，提高了电池的性能和使用寿命。
锂电池保护板是一种集成电路，通常由控制芯片、电路保护元件和均衡电路组成。
它的主要作用是监测电池的电压、电流和温度等参数，并根据设定的保护参数进行判断和控制。
当电池的电压过高或过低时，保护板会断开电池与负载的连接，以避免电池过充或过放导致的安全问题。
同时，保护板还可以通过均衡电路来调节电池之间的电荷，使电池的容量均匀分布，提高整体性能。
保护板的工作原理主要包括以下几个方面：1. 电压监测与保护：保护板通过监测每个电池单体的电压，判断电池是否达到过充或过放状态。
当电压超过设定的上限或下限时，保护板会通过控制电路断开电池与负载的连接，以防止电池受损或发生安全事故。
2. 电流监测与保护：保护板对电池的充放电电流进行监测，以确保电流在安全范围内。
当电流超过设定的上限时，保护板会通过控制电路切断电池与负载的连接，避免电池过载或短路。
3. 温度监测与保护：保护板通过感温元件对电池的温度进行监测，当温度超过设定的上限时，保护板会及时采取措施，如断开电池与负载的连接，以防止电池过热或发生热失控。
4. 均衡控制：保护板通过均衡电路对电池之间的电荷进行调节，使电池的容量均匀分布。
均衡电路通常采用放电或充电方式来实现，通过将电荷从电池容量较高的单体转移到容量较低的单体，以达到均衡电池容量的目的。
总结起来，锂电池保护板通过电压、电流和温度等参数的监测与保护，以及均衡电路的控制，保证了锂电池的安全性和性能稳定性。
它在电池充放电过程中起到了重要的作用，延长了电池的使用寿命，提高了电池系统的可靠性。
锂电池均衡技术原理
锂电池均衡技术原理哎呀，说到锂电池均衡技术，这玩意儿可真是个让人头疼又让人着迷的玩意儿。
你知道吗，我最近在搞一个项目，就是关于这个的。
我得说，这技术就像是给电池做“按摩”，让它们都能“放松”，保持活力。
首先，咱们得聊聊锂电池。
这玩意儿现在可火了，手机、电脑、电动车，哪哪儿都有它的身影。
但你知道吗，锂电池就像人一样，有时候也需要“均衡”一下。
为啥呢？因为锂电池里的每个小电池单元，就像兄弟姐妹一样，有的能干，有的偷懒。
如果不好好管理，那些偷懒的就会拖后腿，整个电池的寿命和性能就会受影响。
那咱们怎么让这些电池单元都“动起来”呢？这就是均衡技术发挥作用的时候了。
我举个例子，就像你有一篮子苹果，有的熟透了，有的还青着呢。
你总不能让那些青苹果一直青下去吧，你得想办法让它们快点熟，这样篮子里的苹果才能一起被吃掉，对吧？锂电池均衡技术也是这样。
它通过监测每个电池单元的电压，然后通过一些电子元件，比如电阻或者开关，来调整电流，让那些电压低的电池单元“吃饱”，电压高的则“少吃点”。
这样，所有的电池单元就能保持在一个差不多的水平，就像让所有的苹果都熟透一样。
我记得有一次，我在一个实验室里，亲眼看到工程师们在测试这个技术。
他们把一组锂电池连接到一个特制的均衡板上，然后打开电源。
我看着那些指示灯一个接一个地亮起来，就像是在跳舞一样。
工程师们紧张地盯着屏幕，调整着参数，就像是在指挥一场交响乐。
过了一会儿，他们告诉我，测试成功了。
那些电池单元的电压都达到了均衡状态。
我看着那些电池，心想，这技术真是太神奇了，就像是给电池做了一次“大保健”。
所以，你看，锂电池均衡技术就是这么一回事。
它不是什么高深莫测的东西，就是让电池单元们都“和谐共处”，让它们都能发挥出最好的性能。
就像我们人一样，和谐相处，才能发挥出最大的潜能，不是吗？最后，我想说的是，虽然这技术听起来挺简单的，但实现起来还是挺复杂的。
就像做饭，看起来就是把食材放在一起煮，但要做好，还得掌握火候、调味等等。
锂电池组均衡充电电源设计与实现
锂电池组均衡充电电源设计与实现1. 引言1.1 研究背景锂电池组均衡充电电源设计与实现是当前电动车、手机等电子产品中广泛应用的技术之一。
随着新能源汽车的发展和智能手机的普及，对锂电池组充电技术的要求也越来越高。
在传统的充电过程中，由于电池单体之间的特性差异，容易导致电池充放电不均匀，进而影响电池寿命和安全性。
研究锂电池组均衡充电电源设计与实现，对于提高电池整体性能具有重要意义。
当前市场上已经存在着各种不同类型的均衡充电方案，包括被动均衡和主动均衡两种主要方式。
被动均衡通过外接电阻进行能量耗散，主动均衡则通过控制电流向电池组中的特定单体充电来实现。
这些方法各有优缺点，需要综合考虑电池组特性和应用需求来选择合适的方案。
对锂电池组均衡充电的研究和实现具有重要意义，可以提高电池组的安全性、稳定性和使用寿命。
1.2 研究意义锂电池组均衡充电电源设计与实现的研究意义非常重要。
随着锂电池技术的不断发展和应用领域的扩大，锂电池组的均衡充电问题逐渐引起人们的关注。
在实际应用中，由于单体电池的不同寿命、内阻和放电深度等原因，锂电池组中的各个单体电池会存在电压差异。
这种电压差异如果不及时进行均衡充电，会导致电池组性能下降、寿命缩短甚至发生安全事故。
研究锂电池组均衡充电电源设计与实现具有重要的意义。
通过设计合理的均衡充电电路可以有效延长锂电池组的使用寿命，提高电池组的安全性和可靠性。
正确处理电池组中各个单体电池的电压差异，有利于提高整个电池组的性能表现，确保电池组在工作过程中的稳定性。
最终，研究锂电池组均衡充电电源设计与实现，对于推动电动汽车、储能系统等领域的发展具有积极的推动作用，有利于提升新能源技术的发展水平和市场竞争力。
1.3 研究目的研究目的部分将围绕着锂电池组均衡充电电源设计与实现的目标和意义展开讨论。
我们的研究旨在研究锂电池组均衡充电技术的原理和实现方式，以期提高锂电池组的充电效率和安全性。
我们希望通过设计和实现一种高效、可靠的充电电源，为锂电池组的均衡充电提供稳定的电力支持。
锂电均衡板原理
锂电均衡板原理
锂电均衡板是用于锂电池组的电池管理系统中的一个重要组成部分。
其主要作用是在充电和放电过程中，确保每个电池单体的电压保持在相对均衡的状态，以提高整个电池组的使用寿命和性能。
锂电池组由多个电池单体串联而成，每个电池单体的电性能可能会有差异。
在长时间的使用过程中，充放电不均等、环境温度变化以及电池老化等因素都会导致电池单体之间存在电压差，进而影响到整个电池组的性能和寿命。
因此，需要使用锂电均衡板来对电池单体进行动态均衡，使每个电池单体的电压维持在较为一致的水平。
锂电均衡板的原理是通过监测每个电池单体的电压，根据设定的阈值判断是否需要进行均衡操作。
当某个电池单体的电压超过设定的上限阈值时，均衡板会通过控制电流进行放电操作，将其电压降低至合理范围。
相反，当某个电池单体的电压低于设定的下限阈值时，均衡板会通过控制电流进行充电操作，将其电压提高至合理范围。
通过不断的放电和充电操作，锂电均衡板可以实现对整个电池组的动态均衡。
锂电均衡板通常由一个主控电路和多个均衡单元组成。
主控电路负责监测各个电池单体的电压，并根据设定的均衡策略控制均衡单元的工作。
均衡单元则通过调节电流大小，将电池单体的电压进行调整，以实现均衡效果。
总之，锂电均衡板通过监测和调节电池单体的电压，实现对锂电池组的动态均衡，提高其性能和寿命。
在实际应用中，锂电均衡板的设计和使用需要考虑各种因素，如均衡速度、均衡效果和系统稳定性等，以满足不同应用场景的需求。
锂电池保护板均衡工作原理
锂电池保护板均衡工作原理
锂电池保护板是用于保护锂电池免受过充、过放、过流和短路等电池异常情况的损害的。
它通常由保护电路和均衡电路两部分组成。
保护电路是锂电池保护板的核心部分，主要由一个或多个保护芯片组成。
保护芯片通过对电池电压、电流、温度等参数的监测，实时判断电池是否处于安全工作范围内。
一旦监测到电池电压过高、过低，电流过大，或温度异常等情况，保护芯片会立即触发保护功能，切断电池与负载之间的连接，防止电池受到进一步的损害。
均衡电路是用来解决锂电池充电和放电过程中电池单体之间的不均衡问题。
由于锂电池内部每个单体之间的特性稍有不同，充放电过程中容易导致电池单体之间的电压差异，长期存在这种不均衡状态会影响整个电池组的性能，甚至导致电池的损坏。
为了解决这个问题，均衡电路会对电池组中的每个单体进行均衡充电或放电，将电池单体的电压保持在一个较为均匀的范围内，确保电池组的性能和寿命。
总之，锂电池保护板通过保护电路对电池进行实时监测，并在电池异常情况下切断电池与负载之间的连接，保护电池的安全性；同时，均衡电路可以解决电池充放电过程中的电压不均衡问题，提高整个电池组的性能和寿命。
锂电池的均衡电路原理
锂电池的均衡电路原理
锂电池的均衡电路是为了解决充放电过程中电池单体之间的电压差异问题而设
计的。
由于使用时间的不同或者其他因素，不同单体之间的电压可能会有差异，这会导致电池的性能下降甚至损坏。
均衡电路的原理是通过在每个电池单体之间连接电阻、电容、开关等元件，以及控制电路来实现对单体电压的均衡调节。
具体原理如下：
1. 检测电压差异：均衡电路会监测每个电池单体的电压，并将其与其他单体进行比较，以确定是否存在电压差异。
2. 选择均衡路径：当发现电压差异时，均衡电路会选择一个合适的路径，将电流从电压较高的单体导向电压较低的单体。
这个路径可以通过开关元件来实现。
3. 控制均衡过程：均衡电路会根据需要控制均衡的速度和程度。
一般情况下，均衡电路会逐渐调节电流大小，使电压差异逐渐减小，直到达到预设的均衡状态。
通过均衡电路的工作，可以保持每个电池单体之间的电压差异在可接受的范围内，延长电池的寿命并提高整体性能。
这对于锂电池的安全性和可靠性非常重要。
分享几种锂电池均衡电路的工作原理
分享⼏种锂电池均衡电路的⼯作原理原⽂新能源的发展，电动汽车发展，都会⽤到能量密度⽐更⾼的锂电池，⽽锂电池串联使⽤过程中，为了保证电池电压的⼀致性，必然会⽤到电压均衡电路。
在这⼏年的⼯作过程中，⽤到过⼏种电池的均衡电路，在这⾥就跟⼤家⼀起分享⼀下。
随着锂电池⽤途的增加，多节串联⼤容量锂电池的保护，电池管理及均衡必将会得到发展，希望⾃⼰做过的⼀些⼩东西能对⼤家有所帮助。
最简单的均衡电路就是负载消耗型均衡，也就是在每节电池上并联⼀个电阻，串联⼀个开关做控制，当某节电池电压过⾼时，打开开关，充电电流通过电阻分流，这样电压⾼的电池充电电流⼩，电压低的电池充电电流⼤，通过这种⽅式来实现电池电压的均衡，但这种⽅式只能适⽤于⼩容量电池，对于⼤容量电池来说是不现实的。
下图为⼀负载消耗性均衡的⽰意图第⼆种均衡⽅法我没有实验过，就是飞度电容法。
简单的说就是每⼀节电池并联⼀个电容，通过开关这个电容既可以并联到本⾝这节电池上，也可以并联到相邻的电池。
当某节电池电压过⾼，⾸先将电容与电池并联，电容电压与电池⼀致，然后将电容切换到相邻的电池，电容给电池放电。
实现能量的转移。
由于电容并不消耗能量，所以可以实现能量的⽆损转移。
但这种⽅式太繁琐了，现在的动⼒电池动不动⼏⼗节串联，要是采⽤这种⽅式，那的需要多少开关来控制啊。
下图为飞度电容法⼯作原理图，只是画出了相邻两节电池的均衡原理图。
第⼀次做均衡，是做的⼀款动⼒电池组的充电，电池容量80ah的两组并联，要求均衡电流为10a,原来了解的⼀点均衡的原理根本不够⽤啊，这么⼤电流都相当于⼀个⼀个的⼩模块了，最后还真的是搞了n个⼩模块串联，每节电池并联⼀个⼩模块，如果单体电池电压低于设定值，启动相应的并联模块，对低电压电池启动充电，补充能量提升电压，实现均衡。
下图为当时采⽤的均衡电路的⽰意图，DC-DC输⼊母线既可以是电池电压，也可是是别的模块提供的直流输⼊。
根据需要灵活配置。
主动均衡⽅法可以采⽤我前⾯提到的⼀个变压器多路输出的⽅法如果你想利⽤下⾯的电路⽰意图，做⼀个多路输出的反激电源，利⽤各个模块的输出电压来对电池实现均衡，我估计你需要很深的功⼒才可以，因为交叉调整率估计就会搞死你。
锂电充电均衡算法
锂电充电均衡算法1. 被动均衡算法。
- 原理：被动均衡算法就像是一个“能量调节小能手”。
它的做法是把电量多的电池单元里的多余电量，通过电阻等元件，以热量的形式消耗掉，让各个电池单元的电量慢慢趋于平衡。
比如说，有三个电池单元，其中一个电量比另外两个多一些，被动均衡算法就会让这个多出来的电量通过电阻变成热量散发掉，直到它和其他两个电池单元的电量差不多。
- 优点：这种算法的电路结构比较简单，成本也比较低。
就像住公寓，简单装修花费就少一些。
- 缺点：但是呢，它把多余的电量变成热量浪费掉了，有点可惜，就好像把多余的饭菜直接倒掉了一样。
而且在大电流充电或者电池单元之间电量差异比较大的时候，均衡效果可能就不太好了。
比如说，要是一个电池单元的电量比其他的多很多，光靠消耗它的电量来达到均衡，可能就需要比较长的时间。
2. 主动均衡算法。
- 原理：主动均衡算法可聪明啦，它不会像被动均衡算法那样浪费多余的电量，而是把电量多的电池单元里的电量“搬”到电量少的电池单元里。
就好像是把吃得多的人碗里的饭分给吃得少的人。
它一般是通过一些能量转换和存储元件，像电容、电感等来实现这个“搬家”的过程。
- 优点：这种算法的均衡速度比较快，而且不会浪费电能，能量利用率高。
比如说，给一组锂电池充电，用主动均衡算法能更快地让各个电池单元的电量达到平衡，电池就能更快地充满电，设备也能更快地投入使用。
- 缺点：不过呢，主动均衡算法的电路结构相对复杂一些，成本也会高一点。
就像装修房子，精装修肯定比简单装修要花更多的钱。
1. 电动汽车。
- 在电动汽车里，锂电池组可是非常重要的。
如果电池组里的各个电池单元充电不均衡，就会影响电动汽车的续航里程和电池的使用寿命。
比如说，有的电池单元电量少，就会先耗尽，这样整个电池组就不能正常工作了，车可能就跑不了多远。
所以呢，电动汽车一般会采用主动均衡算法来保证电池组的均衡充电。
像特斯拉的电动汽车，它的电池管理系统中就有先进的主动均衡算法，能让电池组始终保持良好的状态，延长电池的使用寿命，让车主可以更放心地开车出行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了给设备提供足够的电压，锂电池包通常由多个电池串联而成，但是如果电池之间的容量失配便会影响整个电池包的容量。
为此，我们需要对失配的电池进行均衡。
本文将讨论电池均衡原理以及SOC调整，对在放电过程和充电过程中均衡电池提出几点注意事项以及电池均衡建议，并讨论均衡电路的功能要求。
电池均衡原理图2为目前所用的电池均衡电路。
Cell1和Cell3表示电池，(R1, T1)到(R3, T3)为均衡电路。
此处假设晶体管T1、T2、T3以及电阻R1、R2和R3为电池监测器的外部元件，实际上可以将它们集成在电池监测器中，但考虑到面积和功耗问题，T1、T2和T3的体积必须缩小。
将这些晶体管集成到芯片中可将均衡电流降低到10mA以下，延长失配电池的均衡时间。
此外，为避免电池监控器内部发热引起A/D转换器和模拟调整电路性能退化而产生错误测量结果，每次应当只对一个电池进行均衡。
例如，假设在电池放电过程中对Cell1进行均衡，此时充电器断开，晶体管T2和T3保持关断，T1导通。
电池的电路连接如图3所示，图4是其戴维宁等效电路。
从等效电路中可得出晶体管T1构成的Cell1放电路径并没有从Cell2和Cell3吸收电流的结论。
因此，晶体管T1只对Cell1进行放电。
同样，T2和T3也只分别对Cell2和Cell3放电。
另一方面，Cell1的放电路径与负载电阻有关。
如果负载电阻比R1+T1高，那么大部分放电电流会经过功率晶体管T1。
然而，如果负载电阻较低，部分放电电流便会经过负载，从而降低了均衡效率。
电池均衡等效放电电阻的计算公式为：为减少放电时间，功率晶体管的导通电阻必须非常小，同时R1电阻也必须尽可能小。
通常负载电阻与系统有关，难以控制。
建议选用阻值高过R1+T1的负载电阻，这样大部分放电电流会经过功率晶体管而不是负载。
由于负载电流微乎其微，或者根本没有，因此首次调整时的效率会比较高。
典型的初始化调整时间可长达18小时。
如图5所示，如果在充电过程中进行电池均衡，则充电器提供的电流为Icharge ，而Icharge= I'charge+Iload。
电池的实际充电电流为I'charge，并在负载电阻断开时得到最大值。
然而，如果在充电阶段接入了负载电阻，部分充电电流便会流经负载。
在Cell1的均衡过程中，I'charge=I1+I2，I2相对于I1的大小与功率晶体管T1和电阻R1的阻值之和有关。
SOC调整SOC调整(conditioning)是指在电池包首次使用前对其进行一次性调整，该过程至少需要一个完整的电池包放电，然后再进行一次完整的充电。
在此之后，只需通过在充电时执行一次并不严格的均衡程序就可消除因软短路引起的微小变化。
在初始调节过程中电池包的均衡电流最大。
通常，18650锂离子电池的内部电阻约为100Ω。
判断是否需要调整的简单方法是：如果Cell1在完全充电后比Cell2和Cell3的容量高出15%，而Cell2和Cell3是匹配的，那么就需要进行调整。
在调整过程中将负载去掉，并且断开路径R1+T1对Cell1进行放电。
此时电池为4.2V，流经42Ω均衡电阻的电流为100mA。
晶体管的导通电阻通常不到1Ω，可忽略不计。
电阻上的功耗为0.42W：=IV=0.100A×4.20V=0.42W4.20V/0.100A=(R1+RT1)=42Ω Pdissipation如果在调整过程中使用2,000mAh的电池包，并进行3个小时的放电，则从Cell1上消耗掉300mAh，可修正15%的不均衡。
如果使用大容量电池包，则所需的均衡电流和充/放电周期都随之增加。
假设电池包为600mAh，均衡电流仍为100mA，电池包经过3个小时放电，可修正5%的不均衡。
下一步是为电池包充电，仍然将T1导通。
此时Cell1的充电电流比其它电池少100mA。
如果充电时间也是3小时，其它电池的充电量比Cell1多300mAh，实现10%的充/放电修正。
如果调整时间足够长，我们可以使用多个充/放电周期，这样可修正更多的SOC 偏差，也可采用更低的均衡电流进行调节(降低功耗)。
可以在充电的中间状态下对电池进行均衡处理，而不是完全放电，但这将减少总均衡时间。
电池均衡注意事项在放电和充电期间对电池进行均衡时应分别注意以下问题：a. 在放电过程中均衡电池1. 在放电过程中进行电池均衡将消耗掉没有利用到的功率。
而在调节过程中对电池均衡时，这些功耗不会影响系统的工作时间，但如果在放电的同时系统处于工作状态，此时进行电池均衡将产生很多问题。
2. 在放电期间进行电池均衡所花时间较长。
由于放电速度与负载电阻阻值有关，在系统工作时进行均衡效率低。
3. 如果在放电期间进行均衡同时希望均衡时间较短，则需要外接一个导通电阻较小的功率晶体管，此类晶体管十分普遍，如MOSFET或FET。
4. 如果希望在放电期间快速均衡，就必须将低阻值电阻与功率晶体管串联以降低功率晶体管的功耗。
如果没有这个限流电阻，晶体管会很快地消耗掉电池电能。
在FET导通电阻为100Ω(此阻值较常见)、电池电压为4V时，晶体管将产生160W 功耗，晶体管便会像保险丝一样迅速毁坏。
5. 使用阻值低的电阻时需要一个大功率器件，将增加PCB的占用面积和成本。
在上面的例子中，电阻的功耗为0.42W，为了尽量减少发热并降低电阻所承受的应力，应该使用功率为2W的电阻。
在理想情况下，电池均衡电流较小，可以采用低功率值电阻。
此功耗也可通过在电池包内散热最多的地方配置多个电阻来解决。
b. 在充电期间均衡电池1. 在充电期间测量电池电压并不准确，而且会引起过早的电池均衡。
因此，必须周期性地停止充电以便测量电池电压。
2. 充电器的电压转换和感应谐振会造成输出电压毛刺。
这种情况会引起测量误差和电池均衡电流变化，从而影响电池均衡。
3. 在充电期间进行均衡还需要一个导通电阻低的外部功率晶体管以实现电池均衡，这将产生在放电期间均衡相同的局限性。
不过，在充电期间进行均衡通常是为了纠正软短路，因此所需均衡电流较小。
4. 由于未均衡电池的阻值较低，因此无法将所有的充电电流进行分流，部分电流会经过未均衡电池，但比电池包中其它均衡电池的电流要低。
因此，要求开始对电池均衡时的电压较低，以便有足够的时间在标准锂离子电池的安全范围内进行均衡。
电池均衡的建议建议在电池包初次充/放电时进行调整以均衡电池，此后只需要在充电期间进行均衡。
在充电期间进行均衡时，电池包中的控制器控制充电器的电流 -- 通常是通过电池包中的充电控制FET来管理。
充电器最好能产生一个相对较短的电流脉冲，并在脉冲间歇期间测量电池包和电池电压。
如果电池包中电池之间产生了失配，均衡功率晶体管便导通，未均衡电池的充电电流减小。
在下一个间歇中再次测量电池，如果已实现了均衡则关断晶体管。
电流脉冲的持续时间不一定相同。
如果电池经过完全放电，电流充电过程可能会持续更久，同时对电流的测量频率将降低。
随着电池电压增加，电池接近完全充电容量，电流脉冲宽度减小，电池电压测量频率增加。
如果充电期间某个电池在别的电池尚未均衡时便到达过压状态，则必须通过延长间歇时间并在此期间对电池进行一段时间放电，从而使该电池保持在安全区。
在这种情况下需要经过若干充/放电周期，直到所有电池达到相同状态。
改进充电器的控制十分重要，以便能按需要增加或降低充电器的电流。
如果充电期间的温度超过了预设值，电池包所需的充电电流减小，从而降低温度并以较慢的速率继续充电。
通过测量每个电池的电压可以对电池均衡操作进行监测。
在监测阶段很重要一点是要求负载必须保持恒定，以保证在监测每个电池电压时电池包消耗的电流不会改变。
在调整处理过程的放电期间均衡电池较为简单：电池包中的控制器通过控制电池包放电FET断开负载，随后控制器打开最高电压电池两端的晶体管，当该电压与其它电池电压匹配时，晶体管关断。
由于负载在不断变化，因此要想在系统工作时的放电期间进行电池均衡比较困难，改变负载会影响均衡速度以及电池电压和电池包电流测量准确度。
如上所述，在电池均衡算法中需要考虑很多因素。
在PoweReady公司开发的一个算法中，他们采用了一个微控制器和Xicor X3100来监测单个电池的电压，并控制电池包充/放电FET和电池均衡FET。
由于微控制器基于闪存，即使在电池封装成包后仍可改变电池均衡算法。
这些改变可以结合新的均衡参数或补偿电池化学性能的变化。
均衡器件的性能要求为了实现电池均衡，电池包需要增加一些器件。
这些器件必须能实现以下功能：1. 独立、精确地监测每个电池电压。
要实现该功能需要工作电压最高可达20V、输入范围为2-4.5V、精确度超过10mA的差分放大器。
2. 确定电压最高的电池以及该电池与其它电池的电压差，这要求采用一些硬件比较器或计算机控制的比较方案(A/D转换器+软件算法)。
3. 决定电池电压差并启动电池均衡，可以采用微控制器或硬件状态机。
4. 控制电池均衡FET。
这些FET通常为分立元件，控制信号必须能提供3V-17V 的门电压。
以上这些器件应该尽可能地实现集成，以避免电池包电路的成本增加太多，如X3100安全/监控IC。
X3100集成了一个电平转换器，以及对每个电池电压进行监测的监测器，该监测器为差分运算放大器；另外，一个模拟多路复用器允许微控制(带有内建A/D转换器)读取每个电池电压；通过IC中的软件，电池包可确定需要均衡的差值并采取正确的校正动作；X3100还提供了FET驱动器，因此无需增加电平转换电路来获得微控制器的5V电源电压。
本文小结电池均衡可以在串联电池出现充电损耗或容量损耗时增加锂电池系统的可用容量，可提高电池包的使用寿命。
目前，集成了电池均衡控制功能的器件已经上市，我们可采用这些解决方案在满足功能设计同时节省成本。
X3100等器件集成了电压监测电路和FET控制元件，使外部微控制器可评估是否需要进行电池均衡。
电池包中的微控制器采用电平转换器以专门算法来控制FET。
通过在微控制器的闪存中写入的算法程序，在电池封装成电池包后仍可改变电池均衡算法。
这一方法使电池包设计者可使用最新的电池技术来灵活设计电池包，以满足系统的精确要求。
