• 往复式泵是依靠工作部件的往复运动间 歇改变工作室容积来输送流体的。
• 往复式泵常用于高扬程、小流量的场合。 在火力发电厂中，为锅炉加药的活塞泵、 输送灰浆的柱塞泵都是这种往复式泵。
回转式泵的工作原理
• 回转式泵是依靠工作部件的旋转运动， 使工作室容积周期性变化来输送流体的。 根据工作部件的不同，它们可分为齿轮 泵、水环式真空泵。
泵在电厂的作用
• 发电厂中各种泵都直接参与电厂的生产 过程，它的安全直接影响到电厂的安全 生产。如果给水泵突然发生故障，就影 响到对锅炉的供水，甚至可能造成锅炉 干锅的事故。如主油泵的事故可能使汽 轮发电机组轴承断油烧毁，汽轮机动静 叶片碰磨的重大事故。循环水泵因故损 坏将影响主机的功率等。
水泵的种类
齿轮泵的工作原理
• 由两个齿轮相互啮合在一起组成的泵称齿轮泵。 • 齿轮泵的工作原理是：齿轮转动时，齿轮间相
互啮合，啮合后封闭空间逐渐增大，产生真空 区，将外界的液体吸入齿轮泵的入口处，同时 齿轮啮合时，使充满于齿轮坑中的液体被挤压， 排向压力管。
齿轮泵的特点
• 齿轮泵结构简单、轻便紧凑、工作可靠， 适用于输送扬程较高而流量较小的润滑 油。在火力发电厂中，常作为小型汽轮 机的主油泵、电动给水泵以及锅炉送引 风机的润滑油泵。
压泵；p＞6Mpa的为高压泵。 • 2．按工作原理分类 • 可分为叶片式泵、容积式泵以及喷射泵等其他
型式的泵。 • 3．按在生产中的用途分类 • 可分为给水泵、凝结水泵、循环水泵、主油泵、
灰渣泵等
叶片式泵的工作原理
• 叶片式泵是依靠装在主轴上叶轮的旋转 运动，通过叶轮的叶片对流体作功来提 高流体能量，从而输送流体的。根据流 体在叶轮内的流动方向和叶片对流体作 功的原理不同，叶片式泵又分为离心式、 轴流式、混流式等多种形式。
活塞泵的工作原理
• 利用活塞的往复运动来输送液体的设备称活塞 泵。
• 活塞泵的工作原理：在活塞往复运动的过程中， 当活塞向外运动时，出口逆止门在自重和压差 作用下关闭，进口逆止门在压差的作用下打开， 将液体吸入泵腔。当活塞向内挤压时，泵腔内 压力升高，使进口逆止门关闭，出口逆止门开 启将液体压入出口管道。
面泵。 • 按泵轴位置可分为：卧式泵、立式泵。 • 按叶轮出来的水引向压出室的方式可分为：蜗壳泵、
导叶泵。 • 按泵的转速可否改变可分为：定速泵、调速泵。
叶片式泵的型号
• 叶片式泵的型号由表示名称、形式的基 本形式代号和表示该泵性能参数或结构 特点的补充型号组成，其基本形式有以 下两种。
轴流泵的特点
• 轴流式泵适用于大流量、低压头的情况， 具有结构紧凑、外形尺寸小、质量轻等 特点。轴流泵常用作循环水泵。
容积式泵的工作原理
• 容积式泵是依靠工作室容积的周期性变 化输送流体的。由于工作室内工作部件 的运动不同，它们又有往复式和回转式 之分，所以其工作原理也有如下不同。
往复式泵的工作原理
离心泵的工作原理
• 在泵内充满液体的情况下，叶轮旋转产生离心 力，叶轮槽道中的液体在离心力的作用下甩向 外围，流进泵壳，使叶轮中心形成真空，液体 就在大气压力的作用下，由吸入池流入叶轮。 这样液体就不断地被吸入和打出。在叶轮里获 得能量的液体流出叶轮时具有较大的动能，这 些液体在螺旋形泵壳中被收集起来，并在后面 的扩散管内把动能变成压力能。
离心泵的优点
• 离心式泵和其他形式泵相比，具有效率 高、性能可靠、流量均匀、易于调节等 优点，特点是可以制成满足不同需要的 各种压力及流量的泵，所以应用最为广 泛。在火力发电厂中，给水泵、凝结水 泵以及大多数闭式循环水系统的循环水 泵等采用离心泵。
轴流泵的工作原理
• 轴流泵的工作原理就是在泵内充满液体 的情况下，叶轮旋转时对液体产生提升 力，把能量传递给液体，使水沿着轴向 前进，同时跟着叶轮旋转。
水环式真空泵
• 工作原理是星状叶轮偏心地装在圆筒形工作腔 室内，当叶轮在原动机带动下旋转时，原先灌 满工作腔室的水被叶轮甩至工作室内壁，形成 一个水环，水环内圈上部与轮毂相切，下部形 成一个月牙形的气室。右半个气室中，顺着叶 轮的旋转方向，两叶片之间的空间容积逐渐增 大，压力降低，并将气体从吸气口吸入；左半 个气室中，顺着叶轮的旋转方向两叶片之间的 空间容积又逐渐减小，气体的压力增加并从排 气口排出。叶轮每旋转一周，月牙形气室就使 两叶片之间的空间周期性改变一次，从而连续 地完成一个吸气和排气过程。叶轮不断地旋转， 便能连续地抽排气体。
发电厂的水泵

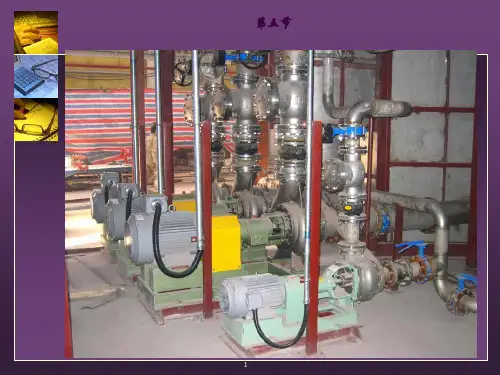

水泵
• 水泵是由原动机驱动，将原动机机械能 转换成被输送液体的势能和动能的机械 设备，泵一般用来输送液体，可以从位 置低的地方送到位置高的地方，或者从 压力低的容器送至压力高的容器。它是 维持蒸汽动力循环不可缺少的设备，也 是火电厂的主要辅助设备之一。
水泵在电厂的应用
• 在火电厂中，水泵的应用十分广泛，如用给水 泵向锅炉提供给水；用凝结水泵从凝汽器抽送 凝结水；用循环水泵向凝汽器提供冷却水；为 使凝汽器中的空气和气体排出，要用到真空泵 或射水泵；为补充发电厂中的汽水损失，要用 到补充水泵；燃煤锅炉的灰渣采用水力除渣， 要用到灰渣泵；汽轮发电机组在启动和运行中 各轴承与轴的润滑要用到顶轴油泵、启动油泵 和主油泵等。
水环式真空泵的特点
• 水环式真空泵主要用于抽吸空气，一般 真空度可达85%，特别适合于大型机组 的抽真空泵，也可作为大型水泵（如循 环水泵等）启动时抽真空引水。
离心泵的分类
• 离心泵按工作叶轮数目可分为：单级泵、多级泵。 • 按工作压力可分为：低压泵、中压泵、高压泵。 • 按叶轮进水方式可分为：单吸泵、双吸泵。 • 按泵壳结合缝形式可分为：水平中开式泵、垂直结合
• ⑴ 叶片泵 离心泵、轴流泵、混流泵、 旋涡泵、自吸泵。
• ⑵ 容积泵 齿轮泵、螺杆泵、活塞泵。 • ⑶ 种类繁多，有着许多不同的分 类方法。但是，主要的分类方法有以下三种。
• 1．按产生的全压高低分类 • p＜2MPa的为低压泵；2Mpa≤p≤6Mpa的为中
• 往复式泵常用于高扬程、小流量的场合。 在火力发电厂中，为锅炉加药的活塞泵、 输送灰浆的柱塞泵都是这种往复式泵。
回转式泵的工作原理
• 回转式泵是依靠工作部件的旋转运动， 使工作室容积周期性变化来输送流体的。 根据工作部件的不同，它们可分为齿轮 泵、水环式真空泵。
泵在电厂的作用
• 发电厂中各种泵都直接参与电厂的生产 过程，它的安全直接影响到电厂的安全 生产。如果给水泵突然发生故障，就影 响到对锅炉的供水，甚至可能造成锅炉 干锅的事故。如主油泵的事故可能使汽 轮发电机组轴承断油烧毁，汽轮机动静 叶片碰磨的重大事故。循环水泵因故损 坏将影响主机的功率等。
水泵的种类
齿轮泵的工作原理
• 由两个齿轮相互啮合在一起组成的泵称齿轮泵。 • 齿轮泵的工作原理是：齿轮转动时，齿轮间相
互啮合，啮合后封闭空间逐渐增大，产生真空 区，将外界的液体吸入齿轮泵的入口处，同时 齿轮啮合时，使充满于齿轮坑中的液体被挤压， 排向压力管。
齿轮泵的特点
• 齿轮泵结构简单、轻便紧凑、工作可靠， 适用于输送扬程较高而流量较小的润滑 油。在火力发电厂中，常作为小型汽轮 机的主油泵、电动给水泵以及锅炉送引 风机的润滑油泵。
压泵；p＞6Mpa的为高压泵。 • 2．按工作原理分类 • 可分为叶片式泵、容积式泵以及喷射泵等其他
型式的泵。 • 3．按在生产中的用途分类 • 可分为给水泵、凝结水泵、循环水泵、主油泵、
灰渣泵等
叶片式泵的工作原理
• 叶片式泵是依靠装在主轴上叶轮的旋转 运动，通过叶轮的叶片对流体作功来提 高流体能量，从而输送流体的。根据流 体在叶轮内的流动方向和叶片对流体作 功的原理不同，叶片式泵又分为离心式、 轴流式、混流式等多种形式。
活塞泵的工作原理
• 利用活塞的往复运动来输送液体的设备称活塞 泵。
• 活塞泵的工作原理：在活塞往复运动的过程中， 当活塞向外运动时，出口逆止门在自重和压差 作用下关闭，进口逆止门在压差的作用下打开， 将液体吸入泵腔。当活塞向内挤压时，泵腔内 压力升高，使进口逆止门关闭，出口逆止门开 启将液体压入出口管道。
面泵。 • 按泵轴位置可分为：卧式泵、立式泵。 • 按叶轮出来的水引向压出室的方式可分为：蜗壳泵、
导叶泵。 • 按泵的转速可否改变可分为：定速泵、调速泵。
叶片式泵的型号
• 叶片式泵的型号由表示名称、形式的基 本形式代号和表示该泵性能参数或结构 特点的补充型号组成，其基本形式有以 下两种。
轴流泵的特点
• 轴流式泵适用于大流量、低压头的情况， 具有结构紧凑、外形尺寸小、质量轻等 特点。轴流泵常用作循环水泵。
容积式泵的工作原理
• 容积式泵是依靠工作室容积的周期性变 化输送流体的。由于工作室内工作部件 的运动不同，它们又有往复式和回转式 之分，所以其工作原理也有如下不同。
往复式泵的工作原理
离心泵的工作原理
• 在泵内充满液体的情况下，叶轮旋转产生离心 力，叶轮槽道中的液体在离心力的作用下甩向 外围，流进泵壳，使叶轮中心形成真空，液体 就在大气压力的作用下，由吸入池流入叶轮。 这样液体就不断地被吸入和打出。在叶轮里获 得能量的液体流出叶轮时具有较大的动能，这 些液体在螺旋形泵壳中被收集起来，并在后面 的扩散管内把动能变成压力能。
离心泵的优点
• 离心式泵和其他形式泵相比，具有效率 高、性能可靠、流量均匀、易于调节等 优点，特点是可以制成满足不同需要的 各种压力及流量的泵，所以应用最为广 泛。在火力发电厂中，给水泵、凝结水 泵以及大多数闭式循环水系统的循环水 泵等采用离心泵。
轴流泵的工作原理
• 轴流泵的工作原理就是在泵内充满液体 的情况下，叶轮旋转时对液体产生提升 力，把能量传递给液体，使水沿着轴向 前进，同时跟着叶轮旋转。
水环式真空泵
• 工作原理是星状叶轮偏心地装在圆筒形工作腔 室内，当叶轮在原动机带动下旋转时，原先灌 满工作腔室的水被叶轮甩至工作室内壁，形成 一个水环，水环内圈上部与轮毂相切，下部形 成一个月牙形的气室。右半个气室中，顺着叶 轮的旋转方向，两叶片之间的空间容积逐渐增 大，压力降低，并将气体从吸气口吸入；左半 个气室中，顺着叶轮的旋转方向两叶片之间的 空间容积又逐渐减小，气体的压力增加并从排 气口排出。叶轮每旋转一周，月牙形气室就使 两叶片之间的空间周期性改变一次，从而连续 地完成一个吸气和排气过程。叶轮不断地旋转， 便能连续地抽排气体。
发电厂的水泵
水泵
• 水泵是由原动机驱动，将原动机机械能 转换成被输送液体的势能和动能的机械 设备，泵一般用来输送液体，可以从位 置低的地方送到位置高的地方，或者从 压力低的容器送至压力高的容器。它是 维持蒸汽动力循环不可缺少的设备，也 是火电厂的主要辅助设备之一。
水泵在电厂的应用
• 在火电厂中，水泵的应用十分广泛，如用给水 泵向锅炉提供给水；用凝结水泵从凝汽器抽送 凝结水；用循环水泵向凝汽器提供冷却水；为 使凝汽器中的空气和气体排出，要用到真空泵 或射水泵；为补充发电厂中的汽水损失，要用 到补充水泵；燃煤锅炉的灰渣采用水力除渣， 要用到灰渣泵；汽轮发电机组在启动和运行中 各轴承与轴的润滑要用到顶轴油泵、启动油泵 和主油泵等。
水环式真空泵的特点
• 水环式真空泵主要用于抽吸空气，一般 真空度可达85%，特别适合于大型机组 的抽真空泵，也可作为大型水泵（如循 环水泵等）启动时抽真空引水。
离心泵的分类
• 离心泵按工作叶轮数目可分为：单级泵、多级泵。 • 按工作压力可分为：低压泵、中压泵、高压泵。 • 按叶轮进水方式可分为：单吸泵、双吸泵。 • 按泵壳结合缝形式可分为：水平中开式泵、垂直结合
• ⑴ 叶片泵 离心泵、轴流泵、混流泵、 旋涡泵、自吸泵。
• ⑵ 容积泵 齿轮泵、螺杆泵、活塞泵。 • ⑶ 种类繁多，有着许多不同的分 类方法。但是，主要的分类方法有以下三种。
• 1．按产生的全压高低分类 • p＜2MPa的为低压泵；2Mpa≤p≤6Mpa的为中
