日光灯电子整流器电路工作原理及13种电路图
20WLED日光灯恒流源电路图
20WLED日光灯恒流源电路图
20W LED日光灯恒流源电路图
电路原理：交流市电入口接有1A 保险丝FS1 和抗浪涌负温度系数热敏电阻 NTC。
之后是 EMI 滤波器，由 L1、L2 和 CX1 组成。
BD1 是整流全桥，内部是 4 个高压硅二极管。
C1、C2、R1、D1～D3 组成无源功率因数校正，工作原理见本公司《用 PT4107 设计 LED 日光灯的优化方法》一文。
PWM 控制芯片 U1 和功率 MOS 管 Q1、镇流电感 L3、续流二极管 D5组成 Buck 降压变换，U1 采集传感电阻 R6～R9 上的峰值电流，由内部逻辑控制 GATE 脚信号的脉冲占空比进行恒流控制。
芯片由 T1、D4、C4、R2～R4 组成的电子滤波器降压后供电，这个滤波器内阻很高，输出阻抗很小，能提供约16V 稳定电压，确保芯片在全电压范围里稳定工作。
R5 是芯片振荡电路的一部分，改变它会调节振荡频率。
电位器RT 在本电路中不是用来调光，而是用来微调恒流源的电流，使电路达到设计功率。
本电路的参数是为22个LED串联，15串并联，驱动330个60毫瓦的白光LED设计的，每串的电流是17.8毫安。
40w电子镇流器电路图大全（六款模拟电路设计原理图详解）
40w电子镇流器电路图大全（六款模拟电路设计原理图详解）电子镇流器实物图如图1所示。
图1 电子镇流器实物图根据实物绘制的电路原理图如图2所示。
图2 电路原理图本电路由整流滤波电路、功率开关与驱动电路、镇流器与灯丝负载回路三部分组成。
组成电路的各个元件的作用如下：①整流二极管VD1~VD4和滤波电容器C1、C2串联组成桥式整流滤波电路，功能是将220V交流电经整流滤波后在C1、C2两端得到空载310V的直流电压，为后面的高频逆变电路提供工作电源。
②功率三极管VT1、VT2，作为开关管使用，工作于饱和与截止状态，其开关速度要快。
③电阻R1、R6是起振电阻，是为VT2初始导通提供偏置，从而激发VT1、VT2形成自激振荡。
同时电阻R1与电容C3并联组成降压启动电路，可在一定程度上减少过电压所带来的损失。
为保证电容C3可靠工作，其耐压值应选择大于两倍的电源电压，C3耐压值为630V.④二极管D5和D6，其作用是保护三极管VT1、VT2，并联在三极管基极和发射极之间可以大大削弱电荷存储效应，从而提高三极管开关速度。
⑤变压器T起信号互感耦合作用。
它是由单股芯线T1、T2、T3绕在磁环上形成的，由于开关管与其驱动电路部分是紧密联系相互依存，因此它们参数之间的关系在生产过程中比较难确定。
此电路中T1为3圈、T2为3圈、T3为5圈。
⑥电容C4并接于VT2基极和发射极之间，可防止基极和发射极间电位突变，能在一定程度上保护三极管VT2.⑦电阻R2、R3、R4、R5为保护电阻，用来保护三极管的，但是作用有限。
⑧电容C5是启动电容，有隔直流通交流的作用，阻止310V的直流电压直接进入日光灯管，允许20kHz的高频交流电压通过。
⑨扼流圈L、谐振电容C6组成串联谐振电路，其作用是起辉日光灯管和限制灯管工作电流。
电子镇流器的基本功能是将50Hz的工频电源转换成20kHz高频电源，而直接点亮日光灯管。
其工作过程是：接通电源后，经整流滤波后的310V直流电压通过C3、R1并联再与R5串联，给VT2的基极提供一个窄电流脉冲使VT2首先导通。

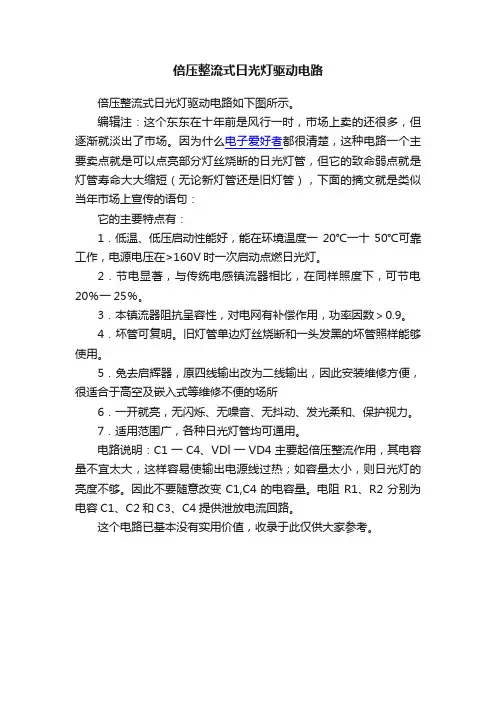

倍压整流式日光灯驱动电路
倍压整流式日光灯驱动电路
倍压整流式日光灯驱动电路如下图所示。
编辑注：这个东东在十年前是风行一时，市场上卖的还很多，但逐渐就淡出了市场。
因为什么电子爱好者都很清楚，这种电路一个主要卖点就是可以点亮部分灯丝烧断的日光灯管，但它的致命弱点就是灯管寿命大大缩短（无论新灯管还是旧灯管），下面的摘文就是类似当年市场上宣传的语句：
它的主要特点有：
1．低温、低压启动性能好，能在环境温度一20℃一十50℃可靠工作，电源电压在>160V时一次启动点燃日光灯。
2．节电显著，与传统电感镇流器相比，在同样照度下，可节电20％一25％。
3．本镇流器阻抗呈容性，对电网有补偿作用，功率因数＞0.9。
4．坏管可复明。
旧灯管单边灯丝烧断和一头发黑的坏管照样能够使用。
5．兔去启辉器，原四线输出改为二线输出，因此安装维修方便，很适合于高空及嵌入式等维修不便的场所
6．一开就亮，无闪烁、无噪音、无抖动、发光柔和、保护视力。
7．适用范围广，各种日光灯管均可通用。
电路说明：C1一C4、VDl一VD4主要起倍压整流作用，其电容量不宜太大，这样容易使输出电源线过热；如容量太小，则日光灯的亮度不够。
因此不要随意改变C1,C4的电容量。
电阻R1、R2分别为电容C1、C2和C3、C4提供泄放电流回路。
这个电路已基本没有实用价值，收录于此仅供大家参考。
日光灯工作原理
日光灯工作原理日光灯的整体电路如图5－16所示。
其工作原理是：当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。
220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。
辉光放电的热量使双金属片受热膨胀，两极接触。
电流通过镇流器、启辉器触极和两端灯丝构成通路。
灯丝很快被电流加热，发射出大量电子。
这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。
在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。
灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。
在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。
氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。
在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。
日光灯正常发光后。
由于交流电不断通过镇流器的线圈，线圈中产生自感电动势，自感电动势阻碍线圈中的电流变化，这时镇流器起降压限流的作用，使电流稳定在灯管的额定电流范围内，灯管两端电压也稳定在额定工作电压范围内。
由于这个电压低于启辉器的电离电压，所以并联在两端的启辉器也就不再起作用了。
使用日光灯的注意问题使用日光灯时要注意以下几点：（1）使用日光灯要注意避免频繁启动。
目光灯寿命一般不少于3000小时，其条件是每启动一次连续点燃3小时。
随着每启动一次连续点燃时间的长短，灯管的寿命也相对延长或缩短。
因为每启动一次，灯管的灯丝受高压冲击，启动时的电流是正常点燃时电流的2～3倍。
启动加速了灯丝上电子发射物质的消耗，当灯丝上的电子发射物质消耗尽了，灯管的寿命也就完了。
若启动一次，只让灯点燃1小时，灯管的寿命缩短到70％以下。
所以使用日光灯时要尽量避免不合理的频繁启动。
（2）电源电压高与低也会缩短日光灯的使用寿命。
电压高于日光灯正常工作电压时，无疑使流过灯管的电流加大，灯丝的损耗加速，缩短了灯管的寿命。
日光灯电子整流器电路工作原理及13种电路图课件【新版】
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表1I原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
全电压20W日光灯开关恒流源电路原理图
全电压20W日光灯开关恒流源电路原理图本电路的参数是按每串22个0.06W LED，共15串并联，驱动330个60毫瓦的白光LED负载设计的，每串的电流是17.8毫安，设计输出为36-80V/25OmA。
如果改变LED数量，则需修正R6～R9的参数。
PCB板的排列是做好产品的关键，因此PCB板的走线要按电力电子规范要求来设计。
本电路可用于T10、T8日光灯管，因两管空间大小不同，二块PCB板的宽度将不同，需要降低所有零件的高度，以便放入T10、T8灯管。
图5是T10恒流源板的实物照片，33个元件安装在235×25×0.8毫米的环氧单面印制板上。
关键的设计和考虑因素1．抗浪涌的NTC。
抗浪涌的NTC选用300Ω/0.3A热敏电阻，如改变此方案的输出，比如增大电流，则NTC的电流也要选大一些，以免过流自发热。
2．EMC滤波在交流电源输入端，一般需要增加由共轭电感、X电容和Y电容组成的滤波器，以增加整个电路抗EMI的效果，滤除掉传导干扰信号和辐射噪声。
本电路采用共轭电感加X电容器的简洁方式，主要还是出于整体成本的考虑，本着够用就好的设计原则。
X电容器应标有安全认证标志和耐压AC275V字样，其真正的直流耐压在2,000V以上，外观多为橙色或蓝色。
共轭电感是绕在同一个磁芯上的两个电感量相同的电感，主要用来抑制共模干扰，电感量在10～30mH范围内选取。
为缩小体积和提高滤波效果，优先选用高导磁率微晶材料磁芯制作的产品，电感量应尽量选较大的值。
使用二个相同电感替代一个共轭电感也是一个降低成本的方法。
3.全桥整流全桥整流器BD1主要进行AC/DC变换，因此需要给予1.5系数的安全余量，建议选用600V/1A。
日光灯工作原理图
日光灯工作原理图一、概述日光灯是一种常见的照明设备，其工作原理基于气体放电和荧光物质发光的原理。
本文将详细介绍日光灯的工作原理图及相关原理。
二、日光灯工作原理图日光灯的工作原理图如下所示：```___________ ___________| | | || Cathode | | Anode ||___________| |___________|| || || || || || || || || || ||________________________|```三、工作原理解析1. 电路连接：日光灯的工作原理基于一个封闭的电路。
电路中包括两个主要元件：电极（Cathode）和阳极（Anode）。
电极之间通过一个玻璃管（外壳）隔开，并充满了一定压强的希有气体（如氩气和汞蒸气）。
2. 电流流动：当电源接通时，电流从电极的一端（Cathode）进入日光灯管，经过希有气体导电。
电流通过希有气体时，会激发气体中的电子，使其跃迁到一个较高的能级。
3. 荧光物质发光：当电子从高能级跃迁回低能级时，会释放出能量。
这些能量被荧光物质吸收，并以可见光的形式发射出来。
荧光物质的种类和配比决定了日光灯的发光颜色。
4. 稳定工作：日光灯的工作需要一个稳定的电流。
为了实现稳定工作，日光灯通常配备了一个电子镇流器。
电子镇流器的作用是限制电流的大小，使其保持在适当的范围内。
5. 启动过程：日光灯的启动过程需要一定的辅助设备。
最常见的启动装置是预热器和启动器。
预热器在日光灯管两端提供额外的加热，以匡助电子释放温和体导电。
启动器则提供了一个电压脉冲，以促使电流开始流动。
四、日光灯工作原理的优势1. 高效节能：与传统的白炽灯相比，日光灯具有更高的能效。
它们消耗的能量较少，发出的光线较多，因此更节能。
2. 长寿命：日光灯的寿命通常比白炽灯长。
这是因为日光灯的工作原理不涉及灯丝的燃烧，而是通过气体放电和荧光物质发光来实现照明。
3. 良好的光质：日光灯发出的光线相对均匀，不会浮现明暗不均的情况。
电工基础与技能训练课件—日光灯电路
3、日光灯的工作原理
在如图所示的日光灯电路中，接通电源时，电源电压同 时加到灯管和启辉器的两个电极上。对灯管来说，此电压太 低，不足以使其放电；但对启辉器来说，此电压可以使它产 生辉光放电。启辉器中双金属片因放电受热膨胀，动触片从 而与静触片接触，于是有电流流过镇流器、灯丝和启辉器， 灯丝受到预热。经1～3S后，启辉器两触片分开（因启辉器 内辉光放电停止，双金属片冷却），使电路中电流突然中断， 于是镇流器（一个带有铁心的电感线圈）中产生一个瞬间的 高电压，此电压与电源电压叠加后加在灯管两端，将管内气 体击穿而产生弧光放电。灯管点燃后，由于镇流器的存在， 灯管两端的电压比电源电压低得多（具体数值与灯管功率有 关，一般在50～100V的范围内），不足以使启辉器放电，其 触点不再闭合。由此可见，启辉器相当于一个自动开关的作 用，而镇流器在启动时产生高电压的作用，在启动前灯丝预 热瞬间及启动后灯管工作时起限流作用。
做一做
（1）按图制作日光灯照明电路。 （2）用万用表测量镇流器及电源两端电压，将相关数据填入表中。 （3）根据电压与电流的相关测量值，计算有功功率、无功功率及 视在功率，将计算的数据填入表中。
（4）日光灯作为纯电阻，阻值为300Ω。
测量数值
灯管 （计算值）
镇流器
电压
电流 （计算值）
电源
计算数值 PR PL cosφ
。
日光灯照明电路
日光灯照明电路
1、日光灯照明电路的结构 日光灯电路主要由日光灯管、镇流器、启辉
器等元件组成，如图所示。
１灯管：内壁涂有荧光粉的玻璃管，灯丝通有电 流时，发射大量电子，激发荧光粉发出白光。
２镇流器：带有铁芯的电感线圈具有自感作用， 与启辉器配合，产生脉冲高压。
九款最简单的电子镇流器电路图原理图分析
九款最简单的电子镇流器电路图原理图分析从工作原理而言，电子镇流器是一个电源变换电路，它将交流输入市电电源的波形、频率和幅度等参数进行变换，为灯负载提供供电电源，并且要求这个灯负载供电电源电路应能满足灯负载对灯丝预热、点火、正常工作和在灯负载电路有故障状态的保护功能要求。
常用的电子镇流器直流/交流变换电路(DC/AC)如图所示。
电子镇流器的典型技术指标有：功率因数、总谐波失真(THD)、波峰因数(CF)、灯管的灯丝预热(如灯丝预热时间、灯管预热电压)、灯管开路电压、灯管点火电压、灯管工作电压等参数。
下面我们给大家分享电子镇流器的典型应用电路图分析讲解。
荧光灯电子镇流器工作原理及电路图该荧光灯电子镇流器电路由电源电路、高频振荡器和LC串联输出电路组成。
电路中，电源电路由熔断器FU、电子滤波变压器T1、电容器C1、C2、压敏电阻器RV和整流二极管VD1 - VD4组成;高频振荡器电路由晶体管V1、V2，二极管VD5、V D6、电阻器R1一R6、电容器C3一C5和高频变压器TZ组成;LC串联输出电路由限流电感器L、电容器C6、C7和荧光灯管EL组成。
接通电源，交流220V电压经T1和C1高频滤波、VD1一VD4整流及C2平滑滤波后，为高频振荡器提供300V左右的直流工作电压。
在刚接通电源的瞬间，V1和V2 中某只晶体管优先导通，在高频变压器T2的藕合和反馈作用下，V1和V2交替导通与截止，使高频振荡电路进人自激振荡状态，并通过L和C6为EL提供启辉电压。
当C7两端电压达到EL的放电电压时，EL启辉点亮。
荧光灯电子镇流器电路图：电子镇流器具有体积小、重量轻、适应电源电压范围宽、启动快、不闪烁、效率高等优点，因而得到广泛应用。
市电经整流后，由分压、滤波得到左右的电源。
在图电源经对充电，当两端电压达到后，导通，正偏导通，经振荡变压器耦合，当由导通变为截止时，则由截止变为导通。
这样交替工作形成振荡状态。
振荡信号经升压输出使L4组成的串联谐振电路谐振，产生较高的谐振电压使灯管燃亮。
日光灯电感镇流器接线图（转载）
日光灯电感镇流器接线图（转载）
日光灯电感镇流器接线图与原理分析
时间：2015-07-20 15:23:06编辑：电工栏目：灯具安装
导读：日光灯电感镇流器如何接线，日光灯电感镇流器的接线图是怎么样的，了解下电感镇流器(电感)两端感应电压的数值，电感式镇流器(电感)的恒流作用，保证日光灯的固定亮度。
日光灯电感镇流器接线图
如下：
工作原理：
1、当送出交流电时，因荧光灯属于冷灯，灯管电阻无穷大，大电流就流向阻抗比较小的启动器，因此氖灯会先亮一下子与电容形成崩溃，此时电流流过灯管两端的钨丝，钨丝因此被加热，这段时间为0至A的时间。
2、当时间在A时即电源电压为零伏，由于日光灯此时已为热灯，使得灯管内电阻相当小，此时启动器部分停止崩溃，接着时间A至时间B荧光灯点灯成功，并且时间B以后萤光灯两端的压降大约只有122伏特左右(20W萤光灯)，使启动器不再崩溃，从此之后日光灯正常工作维持一定亮度，直到电源关闭日光灯熄灭。
3、在时间A至时间B，电感镇流器(电感)两端感应电压为220伏，
再加上电源220伏，其萤光灯两端总电压降为440伏，所以萤光灯需要大电压才能启动。
4、在时间B之后，电感式镇流器(电感)扮演着恒流的重要角色，所以日光灯一直维持着固定的亮度。
猜你喜欢：
•日光灯镇流器接线图二实例
•日光灯镇流器怎么接？镇流器连接方法图文教程
•四线日光灯镇流器接线图示例
•荧光灯电子镇流器的工作原理与特性说明
•日光灯镇流器怎么换？镇流器更换步骤
•日光灯镇流器的主要作用深入解析
•镜前灯镇流器接线图(镜前灯的连接线)
•4线荧光灯镇流器接线图及安装说明
转载请注明原文地址：djaz/2349.htm。
日光灯电子镇流器电路工作原理与应用详解
下面我们将以一个典型的整流器控制集成电路UBA2021为例对电子整流器进行比较详细的介绍。
一、UBA2021的特点与工作原理1、 UBA2021的特点UBA2021是用于CFL型荧光灯和TL型荧光灯电子镇流器用控制集成电路，含有驱动外围半桥功率晶体管、振荡电路和用于灯管预热、点火、正常工作和灯电路故障保护的有关控制功能。
可用于交流市电输入电压高达240Vrms的应用场合。
它的预热工作频率为108kHz，正常工作频率为43kHz，驱动信号死时间为1.4μs。
利用UBA2021可以调节灯电路的预热时间和点火时间，调节灯电路的灯预热电流和灯负载输出功率（调光），由UBA2021组成的灯电路具有过温度保护控制功能、灯电路容性工作模式保护和外接功率晶体管MOSFET驱动电压过低等故障工作状态的保护控制功能。
UBA2021有DIP14和SO14两种封装形式，引脚图如图1所示，工作框图如图2所示，引脚功能如表1所示，电路主要技术参数如表2所示。
2、 UBA2021的工作原理（1） UBA2021启动通过接至供电电源正极的电阻RRHV（见图6）和接至引脚5的电容CS9，UBA2021可以完成灯电路的启动控制，在电路刚一启动期间，MOSFET晶体管VT2导通，而MOSFET晶体管VT1不导通，以确保自举升压Cboot的充电。
在电路的启动工作状态，UBA2021复位，当UBA2021的引脚5的电压为时，UBA2021开始被复位，直至引脚5的电压为，UBA2021开始它的启动工作。
（2）电路振荡当UBA2021的引脚5VS的电压达到电压时，UBA2021开始它的预热工作，内部的一个电流控制型的锯齿波振荡电路开始工作，这个锯齿波振荡频率由接至UBA2021引脚12的电容CCF和流出该引脚的电流（主要由外接电阻RRREF）决定，这个锯齿波振荡信号频率经2分频后就是灯负载的工作频率，图3为UBA2021的定时图，图中的时间tno表示灯电路的死时间，这个死时间的大小和第10引脚的IRREF的大小有关。
电子日光灯工作原理
电子日光灯工作原理
电子日光灯的工作原理是基于气体放电和荧光粉发光的原理。
下面是电子日光灯的基本工作原理：
1. 灯管结构：电子日光灯由荧光灯管、电子镇流器和起动器组成。
荧光灯管内部涂有荧光粉，作为发光体，并且灯管两端有电极。
2. 电子镇流器：电子镇流器是电子日光灯的关键部分，用于提供稳定的电源电流。
它主要由电路板、电容器、电感、开关管等组成。
电子镇流器通过调节高频方波电流的频率和幅值，将输入电源（交流）转换为荧光灯管需要的稳定电流（直流）。
3. 点亮过程：当电子日光灯被接通电源时，电子镇流器会发出高频方波电流。
首先，电子镇流器的电路板中的电子元件接通电源，产生高频电压（约为10kHz至100kHz）。
高频电压激
励电子镇流器中的电感产生高频电流。
4. 电极放电：高频电流经过灯管两端的电极，使电极变得带电，并在灯管内部的汞蒸汽发生场致发光放电。
这个放电过程产生紫外线辐射。
5. 荧光粉发光：紫外线辐射激发荧光灯管内部涂有荧光粉的荧光层。
荧光粉受到激发后，会发出可见光，并将紫外线转换为可见光。
这样，荧光灯就能够产生明亮且均匀的光线。
6. 稳定亮光：一旦电子日光灯点亮，电子镇流器会继续提供稳
定的电源电流，保持荧光灯的亮光状态。
同时，电子镇流器会实时监测荧光灯管的电流和电压，以调整高频方波电流的频率和幅值，使荧光灯得到稳定的供电，从而保持持续亮光。
总的来说，电子日光灯通过电子镇流器的高频方波电流，使灯管内部的汞蒸汽产生场致发光放电，激发荧光粉发光，从而实现高效、稳定、持续的照明效果。
日光灯电路的工作原理
日光灯电路的工作原理
日光灯电路的工作原理是利用气体放电原理和电磁感应原理，将电能转化为光能。
日光灯电路由电压源、补偿电容器、镇流器和荧光灯管组成。
当电压源接通电路时，电流通过补偿电容器，使其充电。
一旦补偿电容器充电完全，电流将流经镇流器和荧光灯管。
在镇流器中，工作管（双螺旋线圈）的两端分别接触补偿电容器和荧光灯管。
工作管由铁心和两个螺旋线圈组成。
当电流经过工作管时，产生变化的磁场，由于荧光灯管的两端都有金属电极，金属电极周围形成了螺旋状的荧光粉。
这个磁场变化会激发荧光粉放出紫外线。
紫外线照射到荧光灯管内的气体（主要是氩气和少量的汞）上时，激发了气体内的电子，使其跃迁至高能级。
当电子从高能级跃迁回低能级时，会释放出能量，这些能量会激发荧光粉发出可见光。
荧光粉的颜色决定了荧光灯的颜色。
整个过程通过反复变化的电流、磁场和气体放电相互作用，实现了电能向光能的转化，从而实现了日光灯的工作。
电子整流器电路工作原理及多种电路图
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表1I原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日光灯电子整流器电路工作原理及电路图
日光灯为什么必须使用整流器？
由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：
D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路
Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流
C6，灯管运行中通过微小电流，辅助加热灯丝。
图表 1
U
I
灯管
U
I
灯管
整流器
原理
1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，
即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：
10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——
Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6
——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分
电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
在图2中：电源经R3、R6对C5充电，当C5充电达到0.7V左右时Q2导通，其余跟图1电路一样就不再重复。
其他类型的电子镇流器的工作原理大同小异
第二种电路简介：
图表 2
图2中：电源经R3、R6对C5充电，当C5充电达到0.7V左右时Q2导通，其余跟图1电路一样就不再重复。
第三种电路：
图表 3
图中BR及C1构成整流滤波电路。
R1、C2及VD2构成半桥逆变器的启动电路。
开关晶体管VT1、VT2，电容器C3、C4及T1构成振荡电路。
同时VT1、VT2兼作功率开关，VT1和VT2为桥路的有源侧，C3、C4是无源支路，L1、C5及FL组成电压谐振网络。
工作原理
在给电子镇流器加市电后，经BR整流C1滤波后，得到约300V的直流电压。
电流流经R1对启动电容
C2充电．当C2两端电压升高到VD2的转折电压值后，双向二极管VD2导通；C2则通过VT2的基极-发射极放电，VT2导通。
在VT2导通期间半桥上的电流路径为：+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级
线圈Tla-VT2-地。
电流随VT2导通程度的变化而变化。
同时，流过Tla的电流在T1的两个次级线圈T1b和T1c两端产生感应电势。
极性是各绕组同名端为负。
T1c上的感应电势使得VT2基极的电位进一步升高。
V12集电极电流进一步增大，这个正反馈过程，使VT2迅速进入饱和导通状态。
V12导通后。
C2将通过VD1和VT2放电。
T1c、T1b的感应电势逐渐减小至零。
VT2基极电位呈下降趋势，IC2减小，T18中的感应电势将阻止IC2减少，极性是同名端为正。
于是VT2基极电位下降，VT1基极电位升高，这种连续的正反馈使VT2迅速由饱和变到截止。
而VT1则由截止跃变到饱和导通，半桥上的电流路径为：+VDc—VT1-T1a-L1-灯丝
FL2-C5-灯丝FL1-C4-地。
与VT2情况相同，正反馈又使得VT1迅速退出饱和变为截止状态。
VT2由截止跃变为饱和导通状态。
如此周而复始，VT1和V12轮流导通，流过C5的电流方向不断改变。
由C5、L1及灯丝组成的LC网络发生串联谐振。
C5两端产生高压脉冲，施加到灯管上，使灯点燃。
灯点燃后L1起到了限流的作用。
其他常见整流器电路图：
1、
2、
该荧光灯电子镇流器电路由电源电路、高频振荡器和LC串联输出电路组成。
电路中，电源电路由熔断器FU、电子滤波变压器T1、电容器C1、C2、压敏电阻器RV和整流二极管VD1 - VD4组成；高频振荡器电路由晶体管V1、V2,二极管VD5、V D6、电阻器R1一R6、电容器C3一C5和高频变压器TZ组成；LC串联输出电路由限流电感器L、电容器C6、C7和荧光灯管EL组成。
接通电源，交流220V电压经T1和C1高频滤波、VD1一VD4整流及C2平滑滤波后，为高频振荡器提供300V左右的直流工作电压。
在刚接通电源的瞬间，V1和V2中某只晶体管优先导通，在高频变压器T2的藕合和反馈作用下，V1和V2交替导通与截止，使高频振荡电路进人自激振荡状态，并通过L和C6为EL提供启辉电压。
当C7两端电压达到EL的放电电压时，EL启辉点亮。
3、
两只13005（NPN三极管）组成的电路
三极管极脚b c e检测：
用万用表检测，只能大致判断（如要配对用最好用图示仪），简单讲就是将万用表打到R*1K档，黑表笔任意测一个管脚，红表笔测剩下的另外两管脚，比较读数，找出当黑表笔接触一个固定脚，而红表笔测得另外的两脚的电阻均最小时（大约5—10K），黑表笔所接的脚为基极b，
另外两脚为集电极、发射极。
在找出基极的情况下，分别将两表笔用手指捏在另外两极上，用舌头舔一下基极，交换两表笔再舔一下基极，将两次测量时表针偏转较大（阻值较小）的一次，做为基准：黑表笔所接的脚为集电极c，另一边的脚为发射极e。
4、
5、
6、
7、
图表 6 8、
9、
图表8 10、
11、
40W日光灯电子镇流器电原理图图表10
12、
图表11
讲一下常见的易损器件，启动回路的R3，C3和R4，一般R3和R4 较易开路。
谐振主回路的C6较易因质量问题耐压不够击穿，上面的器件损坏一般导致镇流器不工作。
CI和C2电解电容容量减少，将导致启动困难。
而且C5和C6容量减少也将导致启动不好，灯光闪烁。
