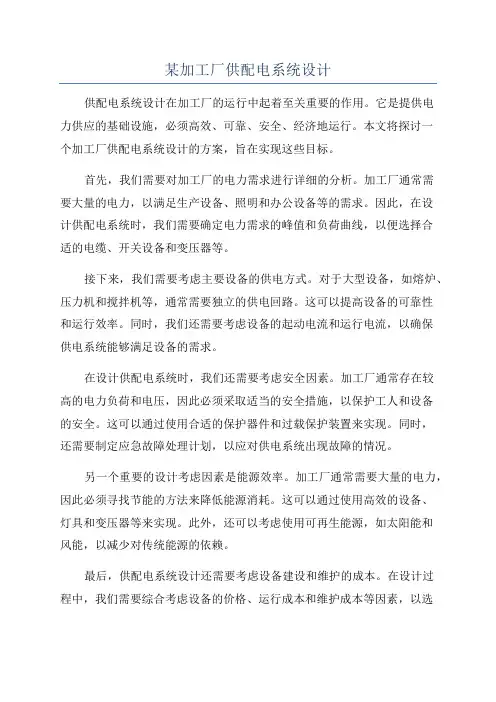

某加工厂供配电系统设计

供配电系统设计报告

课题某加工厂供配电系统设计专业班级自动化****

姓名***

学号0909*****

指导老师

完成时间201*年**月**日

任务书

一．负荷情况

某厂变电所担负三个车间、一个办公楼和一个食堂的供电任务，负荷均为380/220V负荷。各部门电气设备、负荷情况如下：

（一）一号车间

食堂接有下表所列用电设备负荷

二、供用电协议

（1）从电力系统的某66/10KV 变电站，用10KV 架空线路向工厂馈电。该变电

站在工厂南侧1km 。 （2）系统变电站馈电线的定时限过电流保护的整定时间s t op 2=，工厂总配变电所保护整定时间不得大于1.5s 。

（3）在工厂总配电所的10KV 进线侧进行电能计量。工厂最大负荷时功率因数

不得低于0.9。

（4）系统变电站10KV 母线出口断路器的断流容量为200MV A 。其配电系统图

如图1。

（5）供电贴费和每月电费制：每月基本电费按主变压器容量计为18元/kV A ，动力电费为0.2元/kW·h ，照明电费为0.5元/kW·h 。此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6～10kV 为800元/kV A 。

区域变电站

图1 配电系统图

三．工厂负荷性质

生产车间大部分为一班制，少部分车间为两班制，年最大有功负荷利用小时数为4000h ，工厂属Ⅲ级负荷。

四．工厂自然条件

（1）气象资料：本厂所在地区的年最高气温为38o C ，年平均气温为23 o C ，年

最低气温为－8 o C ，年最热月平均最高气温为33 o C ，年最热月平均气温为26 o C ，年最热月地下0.8m 处平均温度为25 o C 。当地主导风向为东北风，

年雷暴日数为20。

（2）地质水文资料：本厂地区海拔60m，底层以砂粘土为主，地下水位为2m。五．设计任务书

1．计算车间、办公楼、食堂用电计算负荷

2．计算全厂的计算负荷

3．确定厂变电所变压器台数、各变压器容量

4．供电方式及主接线设计

5．短路计算及设备选择

6．高压配电系统设计

7．保护及接地防雷系统设计

六．设计成果

1．设计说明书（设计报告），包括全部设计内容，并附有必要的计算及表格。2．电气主接线图（3号图纸）。

3．继电保护配置图（3号图纸）。

4．总降压变电所平面布置图（3号图纸）。

目录

第一章负荷计算和无功补偿 (5)

1.1负荷计算的目的和方法 (5)

1.2全厂负荷计算的过程 (5)

1.3 无功功率补偿 (9)

第二章变电所的选择及主变压器的选择 (9)

2.1 变电器容量的选择 (9)

2.2变压器台数与型号的选择...................... 错误!未定义书签。

2.3 总降压变电所电气主接线设计.................. 错误!未定义书签。第三章短路电路的计算 .............................. 错误!未定义书签。

3.1 短路的形式.................................. 错误!未定义书签。

3.2 短路的原因.................................. 错误!未定义书签。

3.3 短路的危害.................................. 错误!未定义书签。

3.4 三项短路电流的计算 (14)

第四章导线型号及截面的选择 (17)

第五章高低压电气一次设备的选择..................... 错误!未定义书签。

5.1 电气设备选择原则 (18)

5.2 高压一次设备的选择 (20)

5.3变电所低压一次设备的选择 (21)

第六章接地与防雷设计

6.1防雷保护的措施 (22)

6.2防雷装置的接地 (23)

第七章变电所二次回路方案选择及继电保护整定 (24)

7.1 二次回路方案选择 (24)

7.2 主变压器的继电保护装置 (24)

总结 ............................................. 错误!未定义书签。附录 ............................................... 错误!未定义书签。参考文献 ........................................... 错误!未定义书签。

第一章 负荷计算和无功补偿

1.1负荷计算的目的和方法

1、负荷计算的内容和目的

（1）求计算负荷，是选择确定建筑物报装容量、变压器容量的依据； （2）求计算电流，是选择缆线和开关设备的依据；

（3）求有功计算负荷和无功计算负荷，是确定静电电容器容量的依据。 2、负荷计算的方法

（1）需要系数法——用设备功率乘以需要系数和同时系数，直接求出计算负荷。用于设备数量多，容量差别不大的工程计算，尤其适用于配、变电所和干线的负荷计算。

（2）二项式系数法——应用局限性较小大，主要适用于设备台数较少且容量差别较悬殊的的场合。

（3）利用系数法——采用利用系数求出最大负荷区间内的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数，得出计算负荷。适用于各种范围的负荷计算，但计算过程稍繁。

1.2全厂负荷计算的过程

本设计各车间计算负荷采用需要系数法确定。 主要计算公式有： 有功计算负荷（kW ）：

d

C C K P P = 无功计算负荷（kvar ）：

ϕ

tan C C P Q =

视在计算负荷（kVA ）：2

2

C

C C Q P S +=

计算电流（A ）：

N

C C U S I 3/=

1.3设计原则与要求

1、工厂供电设计必须遵守国家的相关法令，标准和规范，执行国家的有关方针、政策，以保证做到节约能源、节约有色金属等经济政策。

2、工厂供电设计必须从全局出发，统筹兼顾，按照不同的负荷性质、用电容量、工程特点和地区供电条件，合理确定不同的设计方案。

3、工厂供电设计要做到安全、可靠、经济、优质。应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气设备。工厂供电设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方
