通风空调调试方案
通风空调工程调试方案
通风空调工程调试方案一、前言通风空调工程调试是指在通风空调系统安装完毕后,按照设计要求、室内外环境条件和设备特性等因素,对系统进行全面的检查和调试,使通风空调系统达到设计要求,为用户提供舒适的室内环境。
通风空调工程调试不仅需要对系统设备进行单独调试,还需要对系统整体进行联合调试,确保系统的稳定性和性能可靠性。
二、调试方案1. 调试前准备在进入通风空调工程调试阶段之前,需要做好充分的准备工作,包括准备必要的调试工具和设备,确保调试过程顺利进行。
此外,需要对系统设计方案和图纸进行全面的了解,熟悉系统的运行原理和工作流程。
2. 环境检查在进行通风空调工程调试之前,需要对室内外环境进行检查,包括室内外气温、湿度、风速等因素,确保系统的设计和调试符合实际环境条件,最大程度地提高系统的稳定性和运行效率。
3. 设备检查对通风空调系统设备进行全面的检查,包括管道、风机、冷却塔、冷却剂等组件的安装和连接是否正常,系统设备是否存在漏气、漏电等安全隐患,确保系统设备的正常运行和安全性。
4. 单独设备调试在设备检查通过之后,需要对系统中的单独设备进行调试,包括风机、换热器、冷却塔等设备的运行状态和性能参数进行调试,确保单独设备的运行正常和性能稳定。
5. 联合系统调试在单独设备调试通过后,需要对系统整体进行联合调试,包括风机、换热器、冷却塔等设备的联合运行状态和性能参数进行调试,确保系统整体运行稳定和性能可靠。
6. 系统参数调试在联合系统调试通过后,需要对系统参数进行调试,包括系统的运行参数、空调温度、湿度、风速等参数进行调试,确保系统符合设计要求,提供最佳的室内环境。
7. 安全检查在通风空调工程调试完成后,需要对系统进行全面的安全检查,确保系统的安全性和稳定性,预防系统因安全隐患而发生故障。
8. 调试报告在通风空调工程调试完成后,需要对调试过程和结果进行总结,生成调试报告,详细记录系统的调试过程、存在的问题以及解决方案,为用户提供参考依据。
通风与空调系统调试方案
通风与空调系统调试方案通风与空调系统调试方案一、调试目的通风与空调系统的调试目的主要是确保系统能够正常运行,满足设计要求和使用要求,达到舒适度和节能目标。
具体包括以下几个方面:1.调试系统各部分,保证其能够正常工作,确保系统的安全可靠性。
2.按照设计和使用要求调节和控制系统的风量,温度、湿度等参数,使系统在不同外界条件下能够提供适宜的室内环境。
3.对系统进行负载测试,验证系统的运行能力和稳定性,确保系统达到节能目标。
二、调试前准备1.确认系统资料及说明书的完整性与合法性。
2.检查设备完整性确认各部件及连接管路是否安装正确,连接是否牢固,检查管道的通畅与渗漏,未发现渗漏;3.检查阀门设备的开闭情况、安装是否规范。
4.检查控制系统各接线是否正确,各传感器及阀门控制器是否已固定安装。
5.确认系统已按规范要求安装耳thing。
6.清扫安装区域、环境和空气过滤网等。
7.检查控制软件是否正确安装,参数是否设定正确,控制器通讯络是否正常。
8.确认所有操作人员都接受了系统操作及安全方面的培训。
三、调试步骤1、空调设备单机调试a.按工作手册对每台设备进行单独调试。
b.检查每台设备开关的位置。
c.逐一检查空气过滤器状况。
d.检查每台设备的润滑油位。
e.按工作手册进行各项检查。
f.运行设备,测试其负荷能力。
2、空调系统调试a.空调系统一般是进行区域,也可以是单机,首先,按区域的结构原理图,检查设备是否按照设计图纸安装,管道是否连接牢固。
b.检查所有空气过滤器是否清洁,若发现有堵塞的,请清洁或更换。
c.开启室内温度控制器和湿度控制器。
d.开启空气循环系统启动按扭,检查风机转向是否正确。
e.开启冷水循环系统启动按钮,同时开启末端水阀,确保设备正常供水。
f.打开冷却水泵,并检查其运行状况。
g.检查系统各部分的工作状态,并观察指示灯及各状态传感器,确保各部分设备均正常运行。
h.调整空气量,在满足舒适度的前提下,尽量减小系统能耗。
通风及空调系统调试方案
通风及空调系统调试方案一、调试目的和编制说明空调调试是通过调试各设备,检验系统的运转情况,进一步调试各区域设备的运转状态以及控制状态,并检验各区域空气调节、排烟系统位置的风压、风量、冷量,以核定是否达到设计工况要求。
二、调试内容空调制冷系统安装竣工并经试压合格后,应进行必要的清洁,完后可进行试运行,进行测定与调整的主要内容有:1、泵、风机、空调机组、制冷机组、冷却塔、风机盘管等设备需逐台单机试运转,试运转期间,考核其各项技术性能参数2、测定各类型风机,空调机组风量和风压。
调整各系统风量的分配,调整好后,将所有风阀手柄固定,并刷漆以作标注。
3、冷热态调试(1)考核并测试加热器、冷却器、喷水室、加湿器、热交换器、制冷机等设备的能力。
(2)按不同设计工况进行试运行,调整至附和设计参数。
(3)测定与调整室内的温度和湿度,使之符合设计规定数值。
三、调试内容和步骤空调水泵单机试运行测试→冷水机组单机试运行测试→冷冻水管道冲洗→空气处理机单机试运行测试→风机单机试运行测试→各个单独的风管系统风量平衡调试→空调系统调试→区域风压测试四、空调系统调试前的重要的检查工作项目1、把已应具有的完整功能安装完毕。
2、电气及控制系统(1)电力供电已正常;(2)电气控制系统已进行模拟动作试验;(3)接地和绝缘已检测合格。
3、相关项目已没有影响调试结果的后续工序。
(1)已具备调试场所,调试安全设施已完善。
(2)水、电源已和将调试的系统接通。
(3)排水畅通。
4、各单项设备试机前,对各机房作全面检查(1)清扫机房的杂物,对机械零部件进行彻底检查和清理。
(2)清洗机械设备的油污,检查设备的润滑情况是否处于良好润滑状态。
(3)手动盘车,机械转动部位必须灵活,无卡住阻滞现象,转动情况良好。
(4)检查电机与机械的联轴器,确认同心度符合要求,无挂碰情况。
(5)检查和确认设备、底座及与基础联接无误、无返松,减振附件无移位。
5、自动控制调节系统(1)敏感元件、调节器、调节执行机构等安装接线完毕,具备调试条件;(2)自动调节装置的性能已达到要求;(3)自动调节系统已进行模拟动作试验。
通风空调调试方案
通风空调系统调试方案编制人:审核人:审批人:编制日期:编制单位:目录第一章编制依据及系统概况-------------------------------3 第二章系统调试方案 ------------------------------------4 第三章通风空调系统调试工艺要求-------------------------7 第四章防排烟系统调试工艺要求--------------------------14 第五章系统联合调试及注意事项--------------------------16第一章编制依据及系统概况1.编制依据《通风与空调工程施工质量验收规范》(GB50243-2002)《压缩机、风机、泵安装工程施工及验收规范》(GB50275-98)《组合式空调机组》GB/T14294《暖通施工图纸设施》2.工程简介:\\工程,位于\\,总建筑面积约为\\平方米。
本工程地下二层,每层均有部分为人防避难场所,首层为报告厅及贵宾室;二层以上为办公区。
3.通风空调系统概况:根据施工总体进度安排,本工程将于2013年5月正式竣工交验,以上部位的通风空调系统应在此之前完成安装调试工作。
本次调试所涵盖的通风与空调系统具体设置如下:3.1.空调水系统:冷热源位于地下二层冷冻机房,共设1台668KW冷水机组(夏季制冷)及2台420KW 水水板式换热器。
空调水系统主要含冷冻、冷却水、冷凝水系统,其中冷冻及冷却水系统介质均为自来水,其水质保证分别由设于冷冻机房的全程水处理器及自动加药装置系统水质进行全程自动监控处理。
冷冻机房内设有囊式定压补水装置在系统缺水时及时进行补水。
系统运行方式:本系统夏季由1台冷水机组提供7~12℃冷冻水;冬季利用市政高温一次水通过设于机房的2台水-水板式换热器对系统提供58~48℃空调热水。
系统冷冻及冷却循环泵各设1台,冬季采用3台采暖循环泵(2用1备),冷却塔设于五层屋面。
通风空调工程系统调试方案
通风空调工程系统调试方案[ 1 ]施工准备[ 1.1 ]技术准备(1)调试人员必须认真熟悉施工图纸,充分了解空调系统的设计使用工况。
(2)调试前,应制定相应的成品保护措施、职业健康安全、环境措施,并形成交底记录。
(3)调试人员应经过培训,并具有上岗资格。
[ 1.2 ]材料要求通风与空调调试过程中所用材料,使用前一定要严格检查,确保合格。
[ 1.3 ]主要机具(1)通风与空调工程系统调试应配置下列工机具:钳形电流表、温度计、湿度计、流量计、毕托管、微压计、声级计、热球风速仪、微压计、发烟剂、采样管、粒子计数器、压力表、大气压力计、漏风量检测装置(LF4000型)等。
(2)所使用的机具设备应处于受控状态,进入施工现场的设备必须定期进行维护保养,定期进行检查验收,并建帐管理,对达不到使用要求的设备严禁使用。
(3)严禁使用非法定计量器和计量单位,现场所使用的计量器具必须在有效的检定周期内。
[ 1.4 ]作业条件(1)通风与空调工程系统无生产负荷的联合试运转及调试,应在制冷设备和通风与空调设备单机试运转合格后进行,空调系统带冷(热)源的正常联合是运转不应少于8h,当竣工季节与设计条件相差较大时,仅做不带冷(热)源试运转。
通风、除尘系统的连续试运转不应少于2h。
(2)净化空调系统运行前应在回风、新风的吸入处和粗、中效过滤器前设置临时用过滤器,实行对系统的保护,测定之前必须对系统进行全面清扫,在连续运行24h以上达到稳定后进行。
(3)洁净室洁净度的检测,应在空态或静态下进行或按合约规定。
在进行室内洁净度检测时,人员不宜多于3人,均必须穿与洁净室洁净度等级相适应的洁净工作服。
[ 2 ]施工工艺[ 2.1 ]工艺流程(1)调试前的准备工作:1)熟悉资料:系统调试前,调试人员应熟悉空调系统的全部设计资料,包括图纸和设计说明书,充分领会设计意图,了解各种设计参数、系统的全貌以及空调设备的性能及使用方法等。
熟悉送(回)风系统、供冷和供热系统、自动调节系统的特点,特别要注意调节装置和检验仪表所在位置。

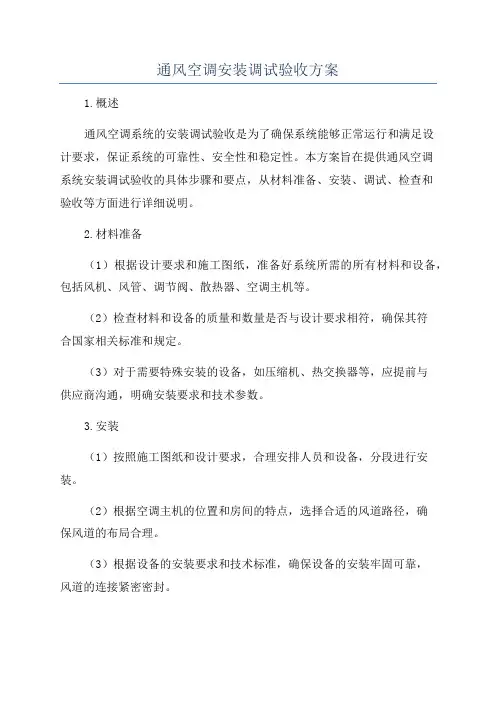

通风空调安装调试验收方案
通风空调安装调试验收方案1.概述通风空调系统的安装调试验收是为了确保系统能够正常运行和满足设计要求,保证系统的可靠性、安全性和稳定性。
本方案旨在提供通风空调系统安装调试验收的具体步骤和要点,从材料准备、安装、调试、检查和验收等方面进行详细说明。
2.材料准备(1)根据设计要求和施工图纸,准备好系统所需的所有材料和设备,包括风机、风管、调节阀、散热器、空调主机等。
(2)检查材料和设备的质量和数量是否与设计要求相符,确保其符合国家相关标准和规定。
(3)对于需要特殊安装的设备,如压缩机、热交换器等,应提前与供应商沟通,明确安装要求和技术参数。
3.安装(1)按照施工图纸和设计要求,合理安排人员和设备,分段进行安装。
(2)根据空调主机的位置和房间的特点,选择合适的风道路径,确保风道的布局合理。
(3)根据设备的安装要求和技术标准,确保设备的安装牢固可靠,风道的连接紧密密封。
(4)在安装过程中,注意防火、防水和防腐蚀措施的执行,确保设备和系统的安全可靠。
4.调试(1)安装完成后,对系统进行初步调试,包括电气连接的检查和调试、设备的开启和运行。
(2)按照设计要求和工艺要求,对系统的各个部分进行调试,包括风机、风道、散热器和空调主机等。
(3)对于特殊设备,如压缩机、热交换器等,根据供应商的要求进行单独调试。
(4)在调试过程中,注意观察设备的运行情况和参数,及时发现和解决问题,确保系统的正常运行。
5.检查与验收(1)对于安装完成的系统,进行系统的检查和验收,包括设备的完好性、安全性和技术参数是否符合设计要求。
(2)对系统的各个部分进行综合检查,包括风机的转速和风量、风道的连接和密封、散热器的冷却效果等。
(3)对系统各部件的电气连接进行检查,确保连接牢固、电气参数正常。
(4)对系统进行正常运行的验证,包括设备的启动、运行和停止等。
(5)根据相关的标准和规定,制定系统的验收标准和报告,明确验收结果和意见。
6.完善和维护(1)根据验收结果和意见,进一步完善系统的技术参数和运行参数,确保系统的性能和效果。
通风与空调系统调试方案
通风与空调系统调试方案一、调试目标通风与空调系统的调试目标主要是确保系统运行稳定、正常,并能够满足室内的温度、湿度和空气质量要求。
具体目标包括:调试系统的工作模式,校准传感器,调整控制参数,保持空气流通和循环,确保空调系统正常运行,达到节能效果。
二、调试步骤和方法1.预调试准备:(1)对通风与空调系统进行必要的检查,确保设备完好无损,没有漏气、漏电等现象。
(2)清洁管道和过滤器,确保通风和空气循环畅通无阻。
(3)检查温湿度传感器和控制器,校准传感器,并确保传感器位置正确。
(4)检查通风和室内空调设备的运行状态,确保系统正常运行。
(5)准备必要的调试工具和设备,如温度计、湿度计、电流表等。
2.调试模式设置:根据室内的使用要求,调整通风与空调系统的工作模式。
常见的模式有制冷模式、制热模式、除湿模式和通风模式等。
根据不同的季节和使用环境,选择合适的工作模式,并确保系统能够正常切换工作模式。
3.传感器校准:根据室内的实际情况,对温湿度传感器进行校准。
通过将温湿度传感器与标准温湿度计进行比较,校准传感器的读数,确保传感器的准确性和精度。
将校准后的传感器与控制器连接,并进行测试,调整控制参数,确保控制器对传感器的读数进行正确的判断和控制。
4.调整控制参数:根据室内的温度、湿度和空气质量要求,调整通风与空调系统的控制参数。
包括设定温度、湿度上下限、湿度补偿等参数。
通过不断调整控制参数,使系统能够稳定工作,达到室内温湿度和空气质量的目标。
5.空气流通和循环:调试时特别需要注意空气的流通和循环情况。
确保通风设备能够有效地将新鲜空气引入室内,排出污染的空气。
同时,调整空调设备的风速、风向和风量,使空气能够充分流通和循环,保持室内空气的清新和干净。
6.确保空调系统正常运行:在调试过程中,需要不断观察和监测空调系统的运行情况。
特别注意系统的电流、电压和压力等参数是否正常。
查看设备是否有异常声响、漏水等现象。
如发现问题,及时调整和处理,确保系统的正常运行。
通风空调系统单机调试方案
通风空调系统单机调试方案一、调试前准备工作1.确认系统设计和技术要求,了解系统的整体结构和各部件的功能。
2.确认调试所需的设备和仪器,包括温湿度计、电流表、压力表等。
3.安排调试人员,包括项目负责人、技术人员等。
二、调试步骤1.启动系统首先,按照系统的安装要求接通电源,确保系统能正常启动。
检查系统的开关、按钮和控制面板是否正常。
2.确认空气流通检查系统的通风管道是否畅通,确保空气能够正常流通。
观察系统内的通风装置是否正常工作,如风机、风道和排风装置等。
3.温度和湿度调节使用温湿度计测量空气的温度和湿度,与系统设定的目标进行比较。
调整系统的温度控制装置和湿度控制装置,使系统能够达到所需的温湿度要求。
4.空气质量调节使用空气质量检测仪器,测量空气中的CO2浓度、PM2.5浓度等。
根据调试结果,调整系统的新风量和空气过滤装置,确保空气质量符合要求。
5.能耗检测调整使用电流表等仪器,测量系统的能耗。
根据调试结果,调整系统的运行参数,减少能耗,提高系统的能效。
6.压力调节使用压力表等仪器,测量系统的压力。
根据调试结果,调整系统的压力控制装置,确保系统的压力稳定。
7.模拟故障调试模拟常见故障,如风机故障、风道堵塞等,并对系统进行故障诊断和修复。
8.调试记录对每一步的调试操作和结果进行记录,包括测量数据、调整参数等,以便于后续的故障排查和维护。
三、调试后工作1.系统交付根据调试结果,确保系统能够稳定运行,并正常交付使用。
2.编写调试报告3.整理和归档整理和归档调试过程中的相关数据和文档,以备后续维护和修复使用。
以上是通风空调系统单机调试方案的基本步骤,根据具体情况和要求,可进行适当的调整和补充。
调试过程要细致认真,确保系统能够正常运行,并符合设计要求。
通风空调工程系统调试方案
通风空调工程系统调试方案篇1:通风空调工程系统调试方案通风空调工程调试方案通风空调工程安装完毕,必须进行系统的测定和调整(简称调试)。
系统调试应包括:1、设备单机试运转及调试。
2、系统无生产负荷下的联合试运转及调试。
一、调试工艺流程准备工作通风空调系统运转调试前检查空调自动调节系统控制线路检查通风空调系统的风量测试与调整调节器及检测仪表单体性能校验空调器设备性能测定与调整自动调节系统及检测仪表联动校验空调系统综合效果测定资料整理编制交工调试报告二、主要测量仪表工具数字温度仪、热球式风速仪、转速表、、手电钻、活搬子、改锥、克丝钳子、铁锤、高凳子、手电筒、计算器、测量杆以及相关系统的常用测试工具。
三、调试条件1、通风空调系统必须安装完毕后,运转调试之前会通各单位进行全面检查,全面符合设计、施工验收规范和工程质量检验评定标准的要求,才能进行运转和调试。
2、与试运转、调试工作有关的设计图纸及设备资料必须齐全,并熟悉和了解设备的性能及技术资料中的主要参数以及有关的设计变更。
3、通风空调系统运转需要的水电等,应具备使用条件,门窗齐全,现场清理干净。
不允许在机房门、窗不能封闭及场地脏乱的情况下进行。
四、设备单机调试1、所有设备安装工作完成后,应对设备的安装情况,进行仔细的检查,根据技术资料,检查设备润滑、电器接线、电器绝缘、转动部分的防护措施,并对设备安装现场进行清理,做好试车前的准备工作。
(1)电气系统检查:要求供电电压范围380-400V,波动范围3%,相间及三相对地绝缘电阻最小值均为20M,从供电电缆末端检测。
机组三相对地绝缘电阻最小为20M,从接线端子测量。
(2)控制及保护元件检查:低压压力控制器设定值为5㎏/c㎡,动差0.5㎏/c㎡。
高压压力控制器设定值为26.5㎏/c㎡,动差2㎏/c㎡。
三相电源监控器定值380-400V。
2、设备试车应先进行设备点动,检查设备的转动方向,是否与要求一致,尔后进行单机试运转,试车当中,对设备的各项技术参数,进行测量、检查包括运转电流、设备转速,设备温升,振动情况、润滑情况并按照要求作好试运转记录。
通风空调系统调试方案
通风空调系统调试方案一、引言通风空调系统在建筑物中起到调节室内空气质量、温湿度以及换气的作用。
为了确保系统正常运行,调试是必不可少的环节。
本文将提供一个通风空调系统调试方案,旨在确保系统运行效果最佳,满足用户需求。
二、调试目标1. 确保系统在正常工作条件下实现室内空气的循环和稳定供应。
2. 调整空调系统的温湿度参数,使其符合室内舒适要求。
3. 彻底排除通风空调系统中可能存在的故障和问题。
4. 通过调试提高系统的能效,实现节能减排的目标。
三、调试步骤1. 检查系统硬件设备(1) 检查风管、散热器、风机等设备是否安装正确并且正常工作。
(2) 检查系统的电源线路,确保电压稳定,接线牢固。
(3) 检查传感器、阀门等控制元件的连接是否正确、灵敏度是否调整合适。
2. 验证系统控制策略(1) 检查系统的控制逻辑,包括温度控制、湿度控制、新风换气控制等。
(2) 验证控制信号是否传递正常,确保传感器采样值与设定值的准确性。
(3) 调整控制参数,使系统响应速度和控制精度达到最佳。
3. 测量和调整空气流速(1) 使用空气流速计测量不同位置的风速,包括送风口、回风口、远离通风出口的区域。
(2) 根据测量结果调整送风口和回风口的阀门开度,使空气流速均匀分布,并符合设计要求。
4. 校正温湿度传感器(1) 使用校准仪器对温湿度传感器进行检验和校正,确保其准确度。
(2) 根据校准结果调整系统的温湿度参数,以达到室内舒适要求。
5. 检查水系统(1) 检查冷却水和供暖水的供水温度、回水温度等参数是否正常。
(2) 检查水泵、阀门等设备是否正常工作,是否存在漏水、堵塞等问题。
6. 运行系统并监测性能指标(1) 运行系统,观察和记录系统的运行情况,包括温度、湿度、风速等指标。
(2) 根据监测结果调整系统的运行参数,确保系统性能达到最佳。
四、调试结束在完成上述调试步骤后,对整个通风空调系统进行综合评估。
如果系统运行正常,满足用户需求,则认为调试工作完成。
通风空调调试方案
本工程通风与空调系统包含空调风系统、通风系统和防排烟系统。
空调风系统:全空气空调系统采用“组合式空调器+低速风道”的形式,气流组织采用散流器顶送风,集中回风的方式;在空调机房处设置集中新风井、排风(烟)井,每一个空调系统不设置新风机,由空调器(箱)直接从新风井取新风,每一个空调系统选用1 台变频排风机(兼消防排烟风机),过渡季节新风量按不少于循环风量的70%计算。
新风井、排风井风速小于8m/s 。
地下一层商业空调器(箱)风机兼作消防时的补风机。
通风系统:地下室车库、各设备用房等按防火分区设置独立的机械送、排风系统。
在商业空调机房设置 1 台回风机(兼排风机),空调季节按最小新风量运行;过渡季节关闭回风管上的电动风阀,开启全部空调器风机、新风机及排风机实现70%循环风量运行。
地下车库每一个防火分区每2000M²内设1 台排风(烟)机,设1 台送风机补风,平时通风按6 次/h,排烟时按 6 次/h 计算通风量。
平时开启排风(烟)风机及送风机。
公共洗手间设机械排风系统,换气次数12 次/h。
垃圾房及隔油井房设置独立机械排风系统,换气次数13 次/h,并设置活性炭过滤装置。
设置气体消防的房间如高低压配电室、办公五层数据中心等,气体消防时关闭送、排风管上的电动防火阀进行气体灭火,事后排风,排风次数大于5 次/h。
防排烟系统:高层住宅、商业、办公不具备自然排烟条件的楼梯间(楼梯间前室不送风)及消防电梯前室设置正压送风系统。
防烟楼梯间每层设置一常开百叶风口,合用前室、前室每层设一常闭多叶风口,楼梯间设置压各送风系统力传感器,正压风机设置带电动风阀的旁通管,根据压力传感器信号调节电动风阀开度,以控制压差。
各层长度超过20 米且无直接自然通风的内走道和长度超过60 米的走道均设机械排烟系统。
火灾时按防烟分区进行排烟,排烟量按最大防烟分区120m³/㎡·h 计算。
地上商业,影院均设机械排烟系统,火灾时按防烟分区进行排烟,商业排烟量按每一个防火分区内最大防烟分区120m ³/m²·h 计算,影院按13 次/h 计算排烟量。
通风与空调工程调试方案
通风与空调工程调试方案一、前言通风与空调工程是建筑工程中非常重要的一部分,它不仅直接影响着建筑物内部的空气质量和舒适度,也影响着建筑物的能源消耗和运行成本。
因此,在施工完工后,对通风与空调系统进行调试是非常重要的一环。
通过调试,可以保证系统设备的正常运行,达到设计要求,提高能源利用率,减少维修成本,延长设备寿命。
本文将会介绍通风与空调工程的调试方案,主要包括调试目标、调试流程、调试工具和仪器以及调试注意事项等内容。
通过合理的调试方案和严格的调试流程,能够有效地提高通风与空调系统的运行效率,保证系统设备的正常运行,为建筑物的使用和维护提供有力的支持。
二、调试目标1. 确保通风与空调系统设备的正常运行,达到设计要求。
2. 提高通风与空调系统的运行效率,减少能源消耗。
3. 保证系统设备的安全可靠,延长设备寿命。
4. 为后续的运行和维护提供参考依据。
三、调试流程通风与空调工程调试的流程一般包括以下几个步骤:1. 检查与准备工作2. 系统设备的启动3. 系统设备的调整4. 设备的测试与检验5. 系统的功能测试6. 调试报告的编写7. 调试结果的确认与验收下面将会就以上几个步骤进行详细介绍:1. 检查与准备工作在开始通风与空调工程调试之前,需要对系统设备进行检查与准备工作。
首先要检查系统设备的安装是否完好,各项参数是否与设计要求相符。
同时还要检查系统设备的运行和控制仪器是否正常,阀门、风口等部件是否安装正确,管道连接是否密封。
另外,还要对调试所需的工具和仪器进行准备,确保能够顺利进行调试工作。
2. 系统设备的启动在检查与准备工作完成后,就可以开始对系统设备进行启动。
首先要对各项设备进行逐一检查,确认无异常后进行逐一启动。
在启动过程中,要注意观察设备的运行状态,确保设备能够正常启动。
3. 系统设备的调整系统设备启动完成后,就需要对系统设备进行调整。
这一步主要是根据设计要求和实际情况,对系统设备的参数进行调整,以达到设计要求。
通风空调工程系统调试方案
通风空调工程系统调试方案通风空调系统是建筑物中非常重要的系统之一,它直接影响到室内空气的质量和温度,对于人们的生活和工作环境有着非常重要的影响。
因此,通风空调系统的调试工作至关重要,调试的质量直接关系到系统的运行效果和使用寿命。
为了保证通风空调系统的正常运行,制定一套系统的调试方案是非常必要的。
接下来,本文将针对通风空调工程系统的调试方案进行详细的介绍。
二、调试方案1、对通风系统的调试在进行通风系统调试之前,首先需要明确相关的设计要求和系统的工程参数。
为了保证调试的顺利进行,需要准备好相关的调试工具和设备,确保操作的安全性。
(1)通风系统的调试步骤a) 对通风单元进行检查,检查其外观和内部结构是否完好,确保风机、滤网、风口等部件没有损坏或者堵塞。
b) 对风管进行检查,检查其连接是否牢固,是否有漏风的情况。
c) 检查通风系统的电气连接,确保电路连接正确,并且电气设备运行正常。
d) 对通风系统进行启动测试,并观察系统的运行情况。
e) 调整通风系统的风速和风量,确保系统能够按照设计要求进行正常的通风。
(2)通风系统的调试参数a) 通风系统的工作风量和风速需要符合设计要求,需要根据实际情况进行调整。
b) 通风系统的噪音和能耗需要进行监测和调试,确保系统的运行稳定和节能。
c) 对通风系统的各个部件进行温度和湿度测试,确保通风系统能够提供良好的室内环境。
2、对空调系统的调试空调系统是通风空调系统中非常重要的部分,它直接影响到室内温度和湿度的控制,对于室内环境的改善有着非常重要的作用。
(1)空调系统的调试步骤a) 对空调机组进行检查,检查其外观和内部结构是否完好,确保压缩机、风扇、蒸发器等部件没有损坏或者堵塞。
b) 对冷凝器和蒸发器进行清洗和维护,确保散热效果良好并且不会因为脏污影响空调效果。
c) 检查空调系统的电气连接,确保电路连接正确,并且电气设备运行正常。
d) 对空调系统进行启动测试,并观察系统的运行情况。
空调通风系统调试方案
空调通风系统调试方案目录一、内容概述 (3)1.1 调试目的与意义 (4)1.2 调试范围与内容概述 (4)1.3 调试原则与方法 (5)二、空调系统概述 (7)2.1 系统组成及工作原理简介 (9)2.2 主要设备介绍 (10)2.3 系统控制方式 (12)三、通风系统概述 (13)3.1 系统组成及工作原理简介 (14)3.2 主要设备介绍 (15)3.3 系统控制方式 (16)四、调试前准备 (17)4.1 施工方准备 (18)4.2 监理方准备 (19)4.3 设备材料准备 (20)4.4 调试工具准备 (22)五、调试步骤与方法 (23)5.1 空调系统调试步骤 (24)5.1.1 风量调试 (24)5.1.2 温度调试 (25)5.1.3 湿度调试 (26)5.1.4 压力调试 (27)5.1.5 气流组织调试 (28)5.1.6 系统节能运行调试 (30)5.2 通风系统调试步骤 (31)5.2.1 进风与排风系统调试 (32)5.2.2 通风机调试 (33)5.2.3 排烟系统调试 (35)5.2.4 空气净化系统调试 (36)六、调试过程中的注意事项 (37)6.1 安全注意事项 (39)6.2 质量控制注意事项 (40)6.3 进度控制注意事项 (41)七、调试结果判定与处理 (41)7.1 调试结果判定标准 (42)7.2 调试中出现问题的原因分析 (43)7.3 处理措施与建议 (43)八、验收与交付 (44)8.1 验收标准与程序 (45)8.2 交付文档清单 (47)8.3 后续服务计划 (48)一、内容概述本调试方案旨在详细描述用于空调通风系统的调试过程,以确保系统的顺利运行和无故障交付使用。
调试方案将从初步检查、系统启动、功能测试、性能满足标准以及最终验证等环节进行全面概述。
初步检查部分将包括对系统组件的检查,如空调机组、通风设施、加湿器、过滤系统等是否按照设计图纸正确安装,并确保所有连接可靠无误。
通风空调系统调试方案
通风、空调系统调试方案1、工程介绍(一)、空调通风系统及防排烟、排气系统工程介绍该楼通风空调大致分为六个系统:K(全空气系统,其中包括KJ洁净室全空气系统)、XF(新风及风机盘管加新风系统)、P,PY(排风及排烟系统)、J(进风系统或平时进风火灾时补风)、FG(排风系统)、HR(该系统平时排风,与新风连锁运行)。
1.空调、新风及显热交换器系统(K、XF、HR):其机房主要分布在楼内地下一层至六层的西北侧和东南侧,其中吊顶式空调机组3台,组合式空调机组14台,共计17台。
恒温恒湿机组室内机及室外机共两套。
显热交换器共计10台,左式1台,右式9台。
根据设计要求,空调机组、风机盘管采用两管制,仅夏季使用,新风机组为四管制,冬夏共用。
除报告厅内庭,门庭、地下二层采用全空气系统外,地下一层至六层均为风机盘管加新风系统。
楼内通风专业其他主要设备及部件有:各类风机53台,风机盘管382台,阀部件约600多个,风口1800个,分布各楼层。
2、消防防排烟系统(PY):楼内地下一层至六层每层设置4~5个排烟口。
二层、五层及屋顶设置排烟风机,全楼共计14台。
地下部分当火灾发生时,消防控制中心电信号打开排烟系统上的排烟阀,并启动火灾层防火分区内的排烟风机排烟,同时送风系统开启送风,当烟气温度达到280。
(:时,记忆合金关闭风机前280。
C防火阀,并联动关闭该排烟风机,同时关闭送风机。
地上部分当火灾发生时,70。
C防火阀熔断关闭并输出电信号关闭空调、新风系统上的所有防火阀并联动关闭新风机组和空调机组。
3、楼内平时排气、进风系统(P、FG、J):楼顶及各层分别设置轴流、斜流、离心风机作为平时通风换气W各层实验用通风柜废气的排放。
4、洁净空调系统(KJ):洁净空调机组采用风冷直冷式独立冷源。
该楼共两个系统,一层KJ-201系统为细胞培养室(洁净等级为十万级)全空气系统,顶送下回、地下二层KJ-D201系统为发酵罐实验室(洁净等级三十万级)全空气系统,顶送顶回。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
通风空调系统调试方案编制人:审核人:审批人:编制日期:编制单位:目录第一章编制依据及系统概况-------------------------------3 第二章系统调试方案 ------------------------------------4 第三章通风空调系统调试工艺要求-------------------------7 第四章防排烟系统调试工艺要求--------------------------14 第五章系统联合调试及注意事项--------------------------16第一章编制依据及系统概况1.编制依据《通风与空调工程施工质量验收规范》(GB50243-2002)《压缩机、风机、泵安装工程施工及验收规范》(GB50275-98)《组合式空调机组》GB/T14294《暖通施工图纸设施》2.工程简介:\\工程,位于\\,总建筑面积约为\\平方米。
本工程地下二层,每层均有部分为人防避难场所,首层为报告厅及贵宾室;二层以上为办公区。
3.通风空调系统概况:根据施工总体进度安排,本工程将于2013年5月正式竣工交验,以上部位的通风空调系统应在此之前完成安装调试工作。
本次调试所涵盖的通风与空调系统具体设置如下:3.1.空调水系统:冷热源位于地下二层冷冻机房,共设1台668KW冷水机组(夏季制冷)及2台420KW 水水板式换热器。
空调水系统主要含冷冻、冷却水、冷凝水系统,其中冷冻及冷却水系统介质均为自来水,其水质保证分别由设于冷冻机房的全程水处理器及自动加药装置系统水质进行全程自动监控处理。
冷冻机房内设有囊式定压补水装置在系统缺水时及时进行补水。
系统运行方式:本系统夏季由1台冷水机组提供7~12℃冷冻水;冬季利用市政高温一次水通过设于机房的2台水-水板式换热器对系统提供58~48℃空调热水。
系统冷冻及冷却循环泵各设1台,冬季采用3台采暖循环泵(2用1备),冷却塔设于五层屋面。
本系统各支路均加设静态平衡阀,对系统支路流量进行预控。
主机及各末端设备接口位置设电动两通阀,根据环境工况启闭电动阀门。
空调水系统的特点在于系统较为简单,调试的重点在于调整各支路平衡阀开度,保证支路水力平衡调节。
3.2.一般通风系统:本楼根据使用功能要求,在以下部位设置一般送排风系统:3.2.1.冷冻机房、消防泵房等设备机房及变配电室设机械送排风系统;3.2.2.各卫生间均设置排气扇机械通风系统;3.2.3.地下一二层人防区域设平战结合机械送风、排风系统(自然排风);3.2.4.地下一层北侧各无窗房间设机械排风(与排烟系统合用);3.3.空调风系统:空调系统末端依据使用功能不同,本工程除首层报告厅及报告厅前厅位置设全空气空调系统(空调机组设于二层屋面空调机房),其余部位均设新风+盘管空调系统。
首层贵宾室通过一台全热交换机(新风换气机)对本部位进行新风置换。
3.4.防排烟系统:本楼各无外窗、面积超过200㎡或单个面积超过50㎡的区域,设机械排烟系统。
无外窗防烟楼梯间设机械加压送风系统,有外窗楼梯间及房间自然排烟。
具体为:地下一、二层人防掩蔽室设机械排烟系统;首层报告厅位置设机械排烟系统;二至四层共享大厅位置在卫生间门口设机械排烟系统。
4.目前施工现状:目前本工程已进入收尾阶段,调试前剩余主要工作为:✧通风系统:通风系统基本安装到位,,目前进行风口、排烟口等的追位安装;各新风机组安装及管道连接完成;报告厅专用空调机组因新风口连接方式刚刚确定,目前正进行管道安装,以上工作预计于2013年4月20日可以基本完成,具备系统调试条件。
✧空调水系统:目前已完成管道安装、风机盘管安装及水系统分层试验、管道保温工作;但由于目前冷冻机房设计调整,水处理设备、采暖循环泵重新采购安装,且根据业主方要求,屋面位置冷却塔管道需做调整,沿女儿墙位置接至冷却塔。
此部分管线拆改也控制在4月20日前完成。
✧其他相关专业进展:目前正紧张的进行变配电室电气安装,预计供电时间为2013年4月15日。
空调机组、新风机组专用电控箱箱体到位安装完毕,但控制盘尚未进场,到货时间较晚,可能影响设备单机试运转和系统调试。
裙房冷冻机房内配电施工尚未展开,预计于4月中旬各类配电柜安装到位,但各种元器件尚未到货,完成设备接线应在4月20日左右;风机房及空调机组配电柜到货并安装到位,设备、配电箱柜放线、压线工作将在20日前完成;目前已完成80%的通风空调设备接线,地下部分通风机全部具备通电条件。
消防泵房地下部分强排到位,电箱安完毕,仅需接通临时电源即具备调试条件。
综上所述,本工程通风空调系统调试将在4月20日左右具备通电试车条件,在此之前我司将完善各系统,确保调试工作顺利进行。
第二章系统调试方案1.系统调试方案:根据施工总体进度安排,本工程将在2013年5月1日完成施工,具备竣工验收条件,通风空调系统应在此日期之前完成主系统的调试工作,本次调试时间较为紧迫,我项目经过仔细分析,制定了先通风后空调水、先主后次(先主管道后分支)的原则,确保系统主要设备(冷冻机房设备、通风机、空调机组等)设备系统运转正常,主管路畅通,各分支管路、末端风机盘管、风口等的调试则根据系统调试进展逐步进行。
由于工期较紧,为达到此目标,必须立即开始着手进行调试的各项工作。
结合目前实际,根据各相关专业进展情况,本工程通风与空调系统调试将按照以下步骤进行:1.1.通风、空调系统末端设备的单机试运转以及系统运转试验、风量平衡测试。
考虑目前的实际施工进展,除人防平战结合机房通风系统因过滤吸收器、滤尘器刚刚货到施工现场外,其余区域即将或已经进行天花封板,为确保总体工期,需对隐蔽部位系统及时调试的情况,即日起由项目部组织通风、电气专业对所有已安装已具备通电试车的通风机、空调机组本着先隐蔽后明装、先地上后地下的原则,从4月16日起对各通风系统进行单机试运转,并在试运转合格后立即进行各系统设备参数测定和管网风量平衡整定和系统运转试验。
此项工作需在2013年4月25日前全部完成。
1.2.空调水系统的上水及调试准备工作。
在冷冻机房配管安装完成后立即进行系统试压和冲洗工作,此项工作对于系统的正常运行有很大影响。
因此我们对此项工作做了细致安排,具体试压冲洗步骤如下:1.2.1.在系统管线全部安装完毕后对系统上水做系统试压;1.2.2.试压合格,并在消火栓系统完成实验,具备运转条件的前提下,我们利用消火栓系统的压力,对系统管线做初步的冲洗,对系统主管道进行直冲和排放,直至出水口和进水口水质色泽基本一致;1.2.3.用自来水对系统满水,利用空调循环泵对整个系统运转,每二小时后在设备(水泵、机组等)泄水口处进行观察,至水质稳定后对系统放水,并检查设备口处滤网,基本无焊渣等杂物后冲洗完成。
此项工作计划于4月23日左右完成。
1.2.4.系统上水:试压冲洗完成,水处理设备安装调试完毕,对系统过滤器等清洗安装完毕后,启动软水器及定压补水补水泵,手动对系统正式上水。
由于软化水箱容积较小,在上水过程中须有专人负责根据软水箱内软化水量进行补水泵启停,避免因软化水不足造成补水泵干转受损。
1.3.完成空调水管网平衡调试及正压送风系统风压测试等。
空调水管网平衡整定在系统上水完成,冷冻机组、冷却塔、水泵等正式电到位后进行,启动空调循环泵,并用超声波流量计对系统各支路流量进行调整。
由于系统较为庞杂,支路较多,在调试前应先对各支路平衡阀预设,以减少整体调试的工作量。
预计此项工作将在4月25日完成。
正压系统风压测试在各层疏散楼梯间及电梯前室位置防火门安装完毕且关闭的情况下准确测量其压差,而目前由于各部位均在紧张施工,不可能完全关闭,因此此项测试预计将于4月25日完成测试。
1.4.空调系统无负荷运转试验1.5.预计于4月25日开始冷冻水系统调试及空调系统调试,根据实际调试时间的天气状况确定进行供冷(热)调试。
在冷冻机房通电到位、系统冲洗完成,冷却塔配管方案确定并接管到位后,预计于4月27日开始进行冷冻机房的调试工作,同时配合业主方进行末端空调区域的温度整定工作。
1.6.配合消防、楼控专业联调联试。
在消防控制系统完善后,配合其进行对本区域防排烟系统的消检、电检等联调联试工作。
在消防专业接线完毕后,配合其完成各设备、阀件的远程控制调试。
根据以上安排,具体施工关键控制点如下:4月15日前给水系统具备上水条件,消火栓系统调试完毕,具备供水条件;4月20日完成所有管道安装,通风机单机试运转完成。
4月25日前完成系统试压上水。
5月1日完成系统无负荷调试。
5月2日起配合业主方物业进行系统带负荷运转调试工作。
预计于2013年5月1日基本完成本楼暖通空调专业的系统调试。
2.调试组织机构图(见附图)3.岗位职责3.1.调试指挥小组职责:3.1.1.检查调试前的准备工作的落实情况。
3.1.2.协调各专业间的调试工作。
3.1.3.组织处理调试中的重大问题。
3.1.4.组织落实各项指令并及时反馈信息。
3.1.5.协调联系各专业厂家及时到场配合调试。
3.2.专业调试人员的职责:3.2.1.发生异常情况紧急停车。
3.2.2.组织实施检修工作。
3.2.3.调试、组织并实施各项起动前的准备。
3.2.4.进行技术交底、安全交底。
3.2.5.检查具体值班操作人员的操作规程、安全规程的执行情况。
3.2.6.复核运行记录,填写调试记录。
3.3.值班人员职责:3.3.1.严格执行操作规程和安全规程,认真进行操作。
3.3.2.监视设备运行情况,发现问题及时向专业调试人员汇报。
3.3.3.如实、全面、准确、清晰的填写调试值班记录。
3.3.4.在专业调试人员的指挥下实施运行中的检修。
3.4.专业施工队4.调试纪律及制度4.1.调试纪律4.1.1.所有参与调试人员必须服从命令、听从指挥、统一行动。
4.1.2.精神集中、坚守岗位、一丝不苟。
4.1.3.严禁违章指挥、严禁违章操作、牢记安全第一。
4.2.调试制度4.2.1.值班人员提前15分钟进入现场,在专业人员的召集下开好班前会,交班人员必须在交班完毕后方可离去。
4.2.2.交班人员必须详细的介绍运行情况和运行记录,专业负责人除自己交接班外,还需检查专业内其他人员的交接情况。
4.2.3.交班过程中发现设备的故障,交班人员应协助接班人员排除故障。
5.调试准备工作5.1.调试人员准备:所有参加调试的人员按要求准备就绪到位,包括组织人员、指挥人员、操作人员及处理故障人员。
调试指挥部设在项目部办公室,指挥部与各层调试人员采用手机及对讲机进行联络。
需对所有调试人员进行调试技术交底,明确调试内容、要求及本专业具体的调试步骤、工艺,应急处理等。
5.2.调试工具材料的准备各参与调试人员准备好必要的施工机具、材料和检查设备,同时带好故障记录物品及紧急故障处理工具。
