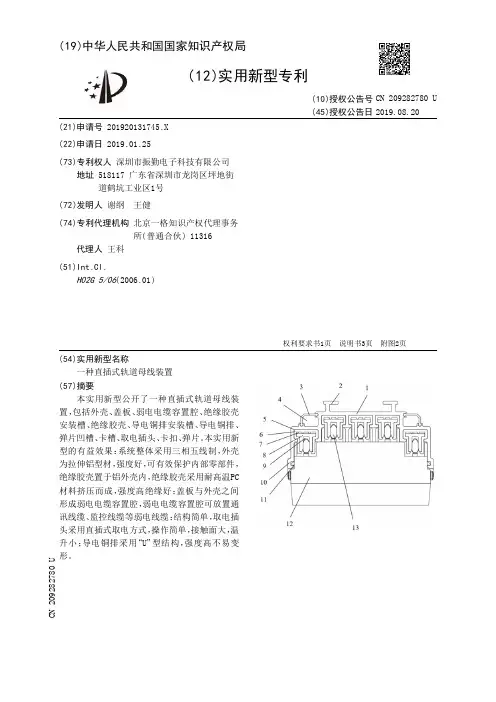

【CN209282780U】一种直插式轨道母线装置【专利】

( 12 )实 用新型专利
(21)申请号 201920131745 .X
(22)申请日 2019 .01 .25
(73)专利权人 深圳市振勤电子科技有限公司 地址 518117 广东省深圳市龙岗区坪地街 道鹤坑工业区1号
(72)发明人 谢纲 王健
(74)专利代理机构 北京一格知识产权代理事务 所(普通合伙) 11316
权利要求书1页 说明书3页 附图2页
CN 209282780 U
CN 209282780 U
权 利 要 求 书
1/1 页
1 .一种直插式轨道母线装置,其特征在于,包括外壳(1) ,所述外壳(1)为下端开口的凸 型的中空结构,所述外壳(1)上端两侧设置有盖板(3) ,所述盖板(3)与外壳(1)外壁活动连 接,所述盖板(3)与外壳(1)之间形成弱电电缆容置腔(4) ,所述外壳(1)内设置有若干组绝 缘胶壳安装槽(5) ,若干组所述绝缘胶壳安装槽(5)均匀分布,所述绝缘胶壳安装槽(5)为T 型结构,所述绝缘胶壳安装槽(5)内设置有绝缘胶壳 (6) ,所述绝缘胶壳 (6)也为T型结构 ,所 述绝缘胶壳 (6)与绝缘胶壳安装槽(5)连接,所述绝缘胶壳(6)内设置有导电 铜排安装槽 (7) ,所述导电铜排安装槽(7)内设置有导电铜排(8) ,所述导电铜排(8)与导电铜排安装槽 (7)连接,所述导电铜排(8)内设置有弹片凹槽(9) ,所述外壳(1)内部底端两侧设置有卡槽 (10) ;
技术领域 [0001] 本实用新型涉及电力设备技术领域,具体涉及一种直插式轨道母线装置。
背景技术 [0002] 随着现代化工程设施和装备的涌现,各行各业的用电量迅增,尤其是众多的高层 建筑和大型厂房车间的出现,作为输电导线的传统电缆在大电流输送系统中已不能满足要 求 ,多路电 缆的并联使 用给现场安装施工连接带来了诸多不便。插接式母线槽作为一 种新 型配电导线应运而生,母线槽与传统的电缆相比 ,在大电流输送时充分体现出它的优越性, 同时由 于采 用了新技术 、新工艺 ,大大降 低的 母线槽两端部连接处 及分线口 插接处的 接触 电阻和温升,并在母线槽中使用了高质量的绝缘材料,从而提高了母线槽的安全可靠性,使 整个系统更加完善。现有母线槽安装空间较大,结构复杂,针对该种情况需要开发新型的直 插式轨道母线装置。
【CN209487338U】一种基于电力设备的急停开关及其按压保护罩【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920467081.4(22)申请日 2019.04.09(73)专利权人 深圳光耀智微科技有限公司地址 518000 广东省深圳市前海深港合作区前湾一路1号A栋201室(入驻深圳市前海商务秘书有限公司)(72)发明人 李滨 (74)专利代理机构 深圳市鼎智专利代理事务所(普通合伙) 44411代理人 曹勇(51)Int.Cl.H01H 3/02(2006.01)H01H 9/04(2006.01)(54)实用新型名称一种基于电力设备的急停开关及其按压保护罩(57)摘要本实用新型公布了一种基于电力设备的急停开关及其按压保护罩,它包括安装中座,所述安装中座内壁贴设有静触板总成,所述静触板总成延伸出安装中座与控制器连接,所述安装中座上开设有螺孔;压头,所述压头上端伸出安装中座,下端通过第一压簧连接由与静触板总成常闭合设置转为断开状态的动触板总成,所述动触板总成下端连接延伸出安装中座的导轴;本实用新型的目的是提供一种基于电力设备的急停开关及其按压保护罩,旨在用于第一时间能够迅速按下急停按钮,避免安全隐患的发生。
权利要求书1页 说明书3页 附图3页CN 209487338 U 2019.10.11C N 209487338U权 利 要 求 书1/1页CN 209487338 U1.一种基于电力设备的急停开关,其特征在于,它包括:安装中座(16),所述安装中座(16)内壁贴设有静触板总成(17),所述静触板总成(17)延伸出安装中座(16)与控制器连接,所述安装中座(16)上开设有螺孔(25);压头(20),所述压头(20)上端伸出安装中座(16),下端通过第一压簧(22)连接由与静触板总成(17)常闭合设置转为断开状态的动触板总成(18),所述动触板总成(18)下端连接延伸出安装中座(16)的导轴(19)。
一种控制电路及无触点开关[发明专利]
![一种控制电路及无触点开关[发明专利]](https://img.taocdn.com/s3/m/cc261e807e21af45b207a84c.png)
专利名称:一种控制电路及无触点开关
专利类型:发明专利
发明人:王云松,赵浩华,俞洋,崔渊,黄成,张健申请号:CN201911190853.5
申请日:20191128
公开号:CN110971224A
公开日:
20200407
专利内容由知识产权出版社提供
摘要:本发明提供了一种控制电路及无触点开关,所述控制电路包括模拟开关芯片、控制元件和电压偏置电路,其中所述模拟开关芯片U1用以接收数字输入控制端输入的高电平或者低电平信号;所述控制元件接收所述模拟开关芯片U1的断开或者导通的状态信号以控制无触点开关的导通或关断状态;所述电压偏置电路用以使所述控制元件处于饱和导通状态,该控制电路实现了采用MOS管作开关元件时,在MOS管导通瞬间提供一个大脉冲电流,降低电路损耗,提高电路的稳定性。
申请人:江苏理工学院
地址:213001 江苏省常州市中吴大道1801号
国籍:CN
代理机构:常州佰业腾飞专利代理事务所(普通合伙)
代理人:顾翰林
更多信息请下载全文后查看。
一种智能断电排插[发明专利]
![一种智能断电排插[发明专利]](https://img.taocdn.com/s3/m/a5ad6e1b4693daef5ef73dea.png)
专利名称:一种智能断电排插专利类型:发明专利
发明人:谢育枝
申请号:CN201711195674.1申请日:20171124
公开号:CN107910709A
公开日:
20180413
专利内容由知识产权出版社提供
摘要:本发明公开了一种智能断电排插,涉及电源排插技术领域,包括壳体、微控制器模块、电源输入模块、无线数据传输模块、传感器模块、显示模块、电源输出模块、开关模块;所述微控制器模块、电源输入模块、无线数据传输模块、传感器模块、显示模块、电源输出模块内置于所述壳体;所述显示模块和开关模块安装在壳体的同一面上,呈同一直线排列;所述电源输入模块、无线数据传输模块、传感器模块、电源输出模块、开关模块分别与所述微控制器模块连接。
本发明能够通过网络传输数据,手机等客户端能够对排插开关进行操控,用电量能显示出来,在排插温度过高时,能发出警报,并自动断电。
申请人:谢育枝
地址:530200 广西壮族自治区南宁市良庆区银海大道710-2号
国籍:CN
代理机构:南宁东智知识产权代理事务所(特殊普通合伙)
更多信息请下载全文后查看。
一种智能开关[实用新型专利]
![一种智能开关[实用新型专利]](https://img.taocdn.com/s3/m/9257f9e3bb68a98270fefa90.png)
专利名称:一种智能开关
专利类型:实用新型专利
发明人:谷雷
申请号:CN201720809081.9申请日:20170705
公开号:CN207020486U
公开日:
20180216
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种智能开关,包括壳体、智能控制芯片和连接电极,智能控制芯片上设置有金属导电片,连接电极可分别与外部电线和智能控制芯片的金属导电片电连接,壳体包括底座和与底座可拆卸连接的面盖,连接电极设置于底座上,智能控制芯片极设置于面盖上,连接电极与智能控制芯片连接的一端为弹性接触端子,底座与面盖连接时弹性接触端子抵接智能控制芯片上的金属导电片。
实现了壳体中安装部分与露在外面的部分可拆卸连接、智能控制芯片与连接电极可拆卸连接,便于安装和维修。
申请人:深圳市卓亚云智能科技有限公司
地址:518000 广东省深圳市南山区粤海街道科苑路科兴科学园A1栋1001
国籍:CN
代理机构:深圳市百瑞专利商标事务所(普通合伙)
代理人:金辉
更多信息请下载全文后查看。
【CN209561249U】一种智能设备及其卡接支撑式闪断开关装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920548881.9(22)申请日 2019.04.19(73)专利权人 青岛亿联客信息技术有限公司地址 266000 山东省青岛市崂山区科苑纬一路1号青岛国际创新园B座10层B4(72)发明人 康宇 韩猛 姜兆宁 刘达平 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 罗满(51)Int.Cl.H01H 13/28(2006.01)H01H 13/04(2006.01)(54)实用新型名称一种智能设备及其卡接支撑式闪断开关装置(57)摘要本实用新型公开一种卡接支撑式闪断开关装置,包括具有安装腔的安装底壳、可垂向移动地设置于安装底壳表面上并用于通过按压改变开关状态的按压板、设置于安装底壳的安装腔内且沿垂向伸缩的弹性件、扣合在所述弹性件顶端并与按压板的底面抵接的盖帽,弹性件的两端分别连接在盖帽的底面和安装腔的底面上,以在按压板被按压到预设距离后通过弹性伸缩使其复位。
如此,即使在用户的误操作下,开关由于状态改变导致电子智能设备意外断电,但由于弹性组件的弹性伸缩功能,电子智能设备也能够迅速恢复上电状态,并不会导致断电停运。
本实用新型还公开一种智能设备,其有益效果如上所述。
权利要求书1页 说明书4页 附图2页CN 209561249 U 2019.10.29C N 209561249U权 利 要 求 书1/1页CN 209561249 U1.一种卡接支撑式闪断开关装置,其特征在于,包括具有安装腔的安装底壳(1)、可垂向移动地设置于所述安装底壳(1)表面上并用于通过按压改变开关状态的按压板(2)、设置于所述安装底壳(1)的安装腔内且沿垂向伸缩的弹性件(3)、扣合在所述弹性件(3)顶端并与所述按压板(2)的底面抵接的盖帽(4),所述弹性件(3)的两端分别连接在所述盖帽(4)的底面和所述安装腔的底面上,以在所述按压板(2)被按压到预设距离后通过弹性伸缩使其复位。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920548882.3
(22)申请日 2019.04.19
(73)专利权人 青岛亿联客信息技术有限公司
地址 266000 山东省青岛市崂山区科苑纬
一路1号青岛国际创新园B座10层B4
(72)发明人 康宇 韩猛 姜兆宁 刘达平
(74)专利代理机构 北京集佳知识产权代理有限
公司 11227
代理人 罗满
(51)Int.Cl.
H01H 23/02(2006.01)
H01H 23/16(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种智能设备及其闪断开关装置(57)摘要本实用新型公开一种闪断开关装置,包括具有安装腔的安装底壳、扣合于安装底壳表面上并可沿预设方向往复运动以切换开关状态的前面板、设置于安装腔中并用于使前面板在运动过程中复位到上电状态位置的弹性复位机构,以及具有多工位的状态切换机构,状态切换机构处于第一工位状态时,弹性复位机构保持对前面板的弹力支持;状态切换机构处于第二工位状态时,弹性复位机构断开对前面板的弹力支持。
如此,通过对状态切换机构的工位状态切换,可使闪断开关装置处于“闪断模式”或“正常模式”状态,并且在闪断模式状态下,能够方便稳定地使电子智能设备保持长期上电状态,避免误操作造成意外断电。
本实用新型还公开一种智能设备,其有益效
果如上所述。
权利要求书1页 说明书6页 附图3页CN 209591886 U 2019.11.05
C N 209591886
U
权 利 要 求 书1/1页CN 209591886 U
1.一种闪断开关装置,其特征在于,包括:
具有安装腔的安装底壳;
扣合于所述安装底壳表面上并可沿预设方向往复运动以切换开关状态的前面板;
设置于所述安装腔中并用于使所述前面板在运动过程中复位到上电状态位置的弹性复位机构;
具有多工位的状态切换机构,所述状态切换机构处于第一工位状态时,所述弹性复位机构保持对所述前面板的弹力支持;所述状态切换机构处于第二工位状态时,所述弹性复位机构断开对所述前面板的弹力支持。
2.根据权利要求1所述的闪断开关装置,其特征在于,所述弹性复位机构的底端连接于所述安装底壳的表面上;
所述状态切换机构包括与所述前面板相连的第一状态安装部和与所述安装底壳相连的第二状态安装部,且所述状态切换机构处于第一工位状态时,所述弹性复位机构的顶端连接于所述第一状态安装部中;所述状态切换机构处于第二工位状态时,所述弹性复位机构的顶端连接于所述第二状态安装部中。
3.根据权利要求2所述的闪断开关装置,其特征在于,所述安装腔内安装有开关压板,且所述开关压板上设置有可沿两侧往复偏转的摆杆,所述前面板的底面与所述摆杆的表面相连。
4.根据权利要求3所述的闪断开关装置,其特征在于,所述第一状态安装部设置于所述摆杆的一侧端部,所述第二状态安装部设置于所述开关压板的一侧端部,所述弹性复位机构的底端连接于所述安装底壳的一侧内壁,且所述弹性复位机构、所述第一状态安装部与所述第二状态安装部同侧分布。
5.根据权利要求4所述的闪断开关装置,其特征在于,所述安装底壳的一侧内壁上开设有用于安装所述弹性复位机构的管腔,所述第一状态安装部、所述第二状态安装部与所述管腔三者垂向正对,且所述第二状态安装部上开设有用于供所述弹性复位机构伸缩通行的定位孔。
6.根据权利要求5所述的闪断开关装置,其特征在于,所述第一状态安装部与所述第二状态部的内侧壁上均设置有卡槽,所述弹性复位机构包括底端连接于所述管腔底面的弹簧和设置于所述弹簧顶端、选择性地与各所述卡槽形成卡接的盖体。
7.根据权利要求6所述的闪断开关装置,其特征在于,所述盖体可旋转地连接于所述弹簧的顶端,所述卡槽具体为周向上设置有缺口的环槽,且所述盖体的周向上设置有用于与所述环槽配合旋接的挂耳。
8.根据权利要求7所述的闪断开关装置,其特征在于,所述盖体的表面上开设有便于通过工装旋拧的工装槽。
9.根据权利要求8所述的闪断开关装置,其特征在于,所述盖体的底部连接有用于插入所述弹簧中心的管柱,所述管柱的外壁表面沿环向设置有箍环,且所述弹簧的顶端套设在所述箍环上。
10.一种智能设备,包括机身和设置于所述机身上的闪断开关装置,其特征在于,所述闪断开关装置具体为权利要求1-9任一项所述的闪断开关装置。
