煤焦油蒸馏作业指导书（SJ——019）一、范围：本指导书规定了本公司焦油蒸馏生产装置操作方法。
适用于煤焦油蒸馏作业。
二、引用标准，质量要求（企业标准）原料：煤焦油YB/T5075—93指标名称指标密度（20）.g/cm3 1.13—1.22水份，%不大于 4.0灰份，%不大于0.13萘含量（无水基）.%不小于7.0三、工艺过程概述：经静置澄清脱水的煤焦油（水份4%以下），由一段泵经蒸汽预热器挽热，预热到110—120℃再进入管式炉对流段加热到120℃—135℃的煤焦油进入一次蒸发器进行蒸发脱水。
部分轻质组份，由于压力降低迅速蒸发，油水气体从顶部溢出，经冷却器、油水分离器，轻油入轻油槽、废水入废水槽，脱水后煤焦油（无水焦油）水份下降到0.4%以下，沉置于无水焦油槽。
无水焦油由二段泵从无水焦油槽底部抽出，送到管式加热炉辐射段，加热到370——390℃后，进入二次蒸发器（塔）进行汽化分离。
塔底采出炭黑油经汽化冷却后，自流到炭黑油高置槽供炭黑厂用。
二次塔顶用蒽油回流控制塔顶温度。
二次塔顶部混合油气进入馏份塔。
蒽油馏份从塔底溢流采出，经冷却后进入蒽油槽，一部分作二次塔顶打回流用，一部分送往炭黑油高置槽。
馏份塔侧线提取三混油馏份，经冷却后进入三混油槽供下一个工序洗涤。
轻油从馏份塔顶逸出经冷凝冷却，油水分离器进入轻油槽，作塔顶回流用，废水放入废水槽。
四、焦油蒸馏操作规程（法）1、工艺控制指标和操作指标1）焦油蒸馏馏份工艺控制指标：轻油：含酚 <5%初点 81℃——85℃干点160℃——175℃三混油：含酚 4.5——6.5%含荼45——60%初点170℃——200℃干点265℃——285℃蒽油：初点250℃——275℃360℃前馏出≥65%炭黑油：初点：≥230℃，流程24—28%无水焦油：含水≤0.4%碳酸钠溶液浓度10——12%2）焦油蒸馏操作指标：一段出口温度120℃——135℃一次塔顶温度105℃——110℃一次塔压≤(0.04Mpa)二段出口温度370℃——390℃二次塔顶温度290℃——310℃二次塔压≤(0.06Mpa)馏份塔顶温度100℃——120℃馏份塔压力≤(0.05Mpa)三混提取盘温度218℃——235℃一次轻油冷却后温度40℃——60℃二次轻油冷却后温度≤35℃一次轻油油水分离器温度40℃——60℃二次轻油油水分离器温度30℃——50℃三混油冷却后温度 80℃——100℃蒽油冷却后温度80℃——100℃炭黑油汽化冷却温度 180℃——220℃轻油槽温度 30℃——50℃蒽油槽温度 80℃——100℃原料生产槽温度70℃—— 90℃3）、焦油蒸馏中控流样分析：分析项目分析内容分析时间/班次轻油含酚，180℃前馏出1次/班三混油含酚、含萘、馏程4次/班工蒽油馏程4次/班炭黑油馏程1次/班无水焦油水份1次/班4）、公用工程供给指标煤气总管压力≥3kpa DCS显示≥2kpa不小于0.8kpa煤气热值＞1600大卡蒸汽压力≥3公斤过热蒸气压力 0.15—0.35mpa （DCS显示）过热蒸汽温度 370℃——420℃循环水压力≥3公斤仪表气压力3—4公斤2、开车前准备。

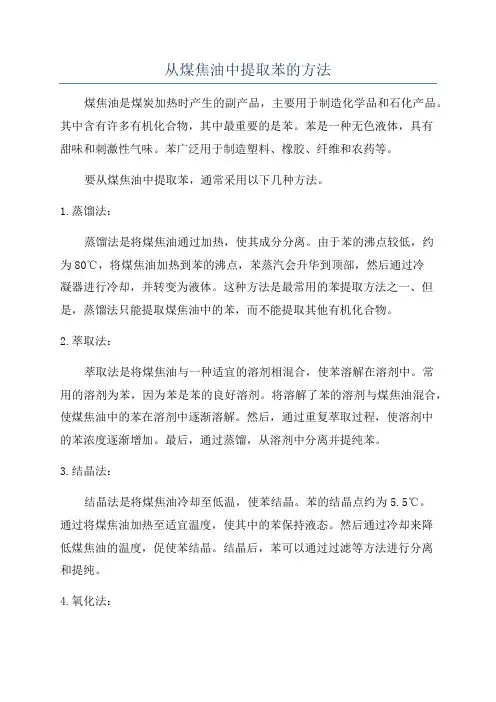

从煤焦油中提取苯的方法
从煤焦油中提取苯的方法煤焦油是煤炭加热时产生的副产品，主要用于制造化学品和石化产品。
其中含有许多有机化合物，其中最重要的是苯。
苯是一种无色液体，具有甜味和刺激性气味。
苯广泛用于制造塑料、橡胶、纤维和农药等。
要从煤焦油中提取苯，通常采用以下几种方法。
1.蒸馏法：蒸馏法是将煤焦油通过加热，使其成分分离。
由于苯的沸点较低，约为80℃，将煤焦油加热到苯的沸点，苯蒸汽会升华到顶部，然后通过冷凝器进行冷却，并转变为液体。
这种方法是最常用的苯提取方法之一、但是，蒸馏法只能提取煤焦油中的苯，而不能提取其他有机化合物。
2.萃取法：萃取法是将煤焦油与一种适宜的溶剂相混合，使苯溶解在溶剂中。
常用的溶剂为苯，因为苯是苯的良好溶剂。
将溶解了苯的溶剂与煤焦油混合，使煤焦油中的苯在溶剂中逐渐溶解。
然后，通过重复萃取过程，使溶剂中的苯浓度逐渐增加。
最后，通过蒸馏，从溶剂中分离并提纯苯。
3.结晶法：结晶法是将煤焦油冷却至低温，使苯结晶。
苯的结晶点约为5.5℃。
通过将煤焦油加热至适宜温度，使其中的苯保持液态。
然后通过冷却来降低煤焦油的温度，促使苯结晶。
结晶后，苯可以通过过滤等方法进行分离和提纯。
4.氧化法：氧化法是将煤焦油中的苯与氧气接触，通过氧化反应将苯氧化为苯酚。
然后，通过酸碱反应将苯酚转化为苯。
这种方法能够同时提取苯和苯酚，并且适用于煤焦油中苯含量较低的情况。
总结来说，从煤焦油中提取苯的方法主要包括蒸馏法、萃取法、结晶法和氧化法。
根据不同的需求和煤焦油的组成，可以选择适合的方法进行提取和分离。
这些方法具有各自的优缺点，可以根据实际情况进行选择和优化。
煤焦油蒸馏工艺的选择
Ｆｅ ｕ ｌ＆ Ｃｈ ｍｉ ａ ｒ ｃ ｓ ｅ ｅ ｃｌＰｏ ｅ ｓｓ
Ｍ８ ．２ １ ｒ ０ｌ Ｖ０． ２ Ｎｏ２ １ ． ４
煤 焦 油蒸 馏 工艺 的选 择
肖 瑾 姜 秋 叶 煌 （ 中冶 焦耐 工程技 术有 限公 司 ，鞍 山 １４ ０ ） １０ ２
中 图 分类 号 ：Ｔ ５ ２ ３ Ｑ２． ６
文 献 标 识 码 ：Ａ
文 章编 号 ：１０ — ７ ９ （０ ）０ — ０ ０ ０ ０ １３ ０ ２ １ １ ２０５—４
Ｓｅｅ ｔｏ ｆｃ ａ ａ ｉｔｌａ ｉ ｎｐｒ ｃ ｓ ｌｃ ｉｎ ｏ ｏ ｌ ｒｄ ｓｉｌｔｏ ｏ ｅ ｓ ｔ
高温煤焦 油是炼 焦过 程产 生的副 产物 ，占炼 焦 干煤 的 ４ ％左右 。高温煤 焦 油 主要是 由芳 香烃 组 成
的复 杂 混 合 物 。其 中很 多 化 合 物 是 塑 料 、合成 纤 维 、染料 、合成橡 胶 、农药 、医药 、耐 高温材 料 以
及 国 防 工 业 的重 要 原 料 。
轻 油
煤 焦油 加工 的龙头是 焦 油蒸馏 ，原有 的焦 油蒸 馏 工艺 流程 很难满 足大 型化 、节能减 排等要 求 。本
文 重 点 介 绍 了 国 内外 已投 产 的 焦 油 蒸 馏 工 艺 的 流 程
回 流 轻 油
酚 油
和优 、缺 点 ，介 绍 了 中冶焦 耐工 程技术 有 限公 司开 国 内外 焦 油 蒸 馏 工艺 的流 程 和 特 点 ，对 新 开 发 的 焦 油 蒸 馏 工 艺 流 程 和 特 点 进行 了说 明 。通 过 比较 。
显示 了新 工 艺 的优 越 性 ，单 套 焦 油处 理 能 力 可 以达 到 ５ ０万 ｔ ，实 现 了大 型化 和节 能 降 耗 ，具有 推 广 价 值 。 ， ａ 关键 词 ：煤 焦 油 蒸馏 新 工艺
煤焦油工艺
制备:由煤在隔绝空气加强热时干馏制得.为煤干馏过程中所得到一个液体产物高温干馏(即焦化)得到焦油称为高温干馏煤焦油（简称高温煤焦油）, 低温干馏（见煤低温干馏）得到焦油称为低温干馏煤焦油（简称低温煤焦油）。
二者组成和性质不一样, 其加工利用方法各异。
高温煤焦油黑色粘稠液体, 相对密度大于1.0,含大量沥青,其她成份是芳烃及杂环有机化合物。
包含化合物已被判定达400余种。
工业上将煤焦油集中加工, 有利于分离提取含量极少化合物。
加工过程首先按沸点范围蒸馏分割为多种馏分, 然后再深入加工。
各馏分加工采取结晶方法可得到萘、蒽等产品; 用酸或碱萃取方法可得到含氮碱性杂环化合物（称焦油碱）, 或酸性酚类化合物（称焦油酸）。
焦油酸、焦油碱再进行蒸馏分离可分别得到酚、甲酚、二甲酚和吡啶、甲基吡啶、喹啉。
这些化合物是染料、医药、香料、农药关键原料。
煤焦油蒸馏所得馏分油也可不经分离而直接利用, 如沥青质可制电极焦、碳素纤维等多种关键产品, 酚油可用于木材防腐, 洗油用作从煤气中回收粗苯吸收剂, 轻油则并入粗苯一并处理。
低温煤焦油也是黑色粘稠液体, 其不一样于高温煤焦油是相对密度通常小于1.0, 芳烃含量少,烷烃含量大, 其组成与原料煤质相关低温干馏焦油是人造石油关键起源之一, 经高压加氢制得汽油、柴油等产品。
煤焦油深加工包含焦油蒸馏、馏分洗涤分解、工业萘、改质沥青、粗酚精制等。
焦油蒸馏工艺步骤较多, 按蒸馏塔操作压力可分为减压蒸馏、常压蒸馏和常减压蒸馏步骤。
减压蒸馏: 蒸馏过程由脱水和馏份蒸馏组成。
其步骤为在常压下进行脱水, 然后焦油在馏份塔内进行减压蒸馏。
该工艺煤气消耗量低; 余热利用充足; 萘馏份集中度高; 因为在负压下操作, 气体泄露少, 有利于环境保护; 但减压蒸馏设备要求严格, 投资高, 且现在中国技术不成熟, 需引进技术。
常减压蒸馏: 其步骤脱水在常压下进行, 对沸点较低酚馏份和萘馏份进行常压蒸馏, 对沸点较高馏份进行减压蒸馏。
焦油蒸馏工艺流程
焦油蒸馏工艺流程
《焦油蒸馏工艺流程》
焦油蒸馏是一种将原始焦油进行分离和提炼的工艺过程，旨在生产出渣油、轻油和气体等产品。
下面简要介绍焦油蒸馏的工艺流程。
首先，原始焦油被加热至高温，进入焦油蒸馏塔。
在蒸馏塔内，焦油会经过不同温度的区域，随着温度的变化，焦油中的各种物质会被逐步分离。
较轻的成分会上升至蒸馏塔顶部，形成气体，而较重的成分则会在底部凝结成渣油。
其次，通过控制温度和压力等参数，可以分别提取出轻油和气体。
轻油通常被用作燃料或原料，在提纯后可以用于生产化工产品。
气体则可以通过相应的处理设备，用作能源或化工原料。
最后，焦油蒸馏过程还会产生一些副产品，如焦油渣。
这些副产品也需要进行处理和利用，以最大限度地减少浪费。
总的来说，焦油蒸馏工艺流程通过一系列精确的操作和控制，能够将原始焦油中的各种成分有效地分离和提炼出有用的产品，为化工行业提供了重要的原料和能源。
（以上内容仅为虚构，仅供参考）。
煤炭如何提取煤焦油的方法
煤炭如何提取煤焦油的方法
煤焦油是在煤炭加热过程中生成的一种复杂的混合物，可以通过以下方法进行提取：
1. 热解法：将煤炭置于高温炉中，在缺氧或少量氧气的条件下加热，使其热解产生煤焦油。
煤焦油会通过管道或收集设备收集起来。
2. 蒸馏法：将煤焦油放入蒸馏设备中进行蒸馏分离。
由于煤焦油中含有不同沸点的组分，通过逐步升温，可以将其中的轻质油、重质油和渣油分离出来。
3. 萃取法：利用溶剂将煤焦油中的特定组分提取出来。
常用的溶剂有苯、甲苯等有机溶剂，通过萃取可以将其中的某些混合物分离出来。
4. 沉淀法：通过加入特定的沉淀剂，将煤焦油中的某些组分沉淀出来。
这种方法比较常用于分离煤焦油中的沥青质。
5. 离心法：将煤焦油置于离心机中进行高速旋转，这样可以根据组分的密度不同将其分离出来。
值得注意的是，上述方法都是工业上常用的提取煤焦油的方法，不同的方法适用于不同的情况，可以根据需求选择合适的方法进行煤焦油的提取。
煤焦油产品与蒸馏工艺
煤焦油产品与蒸馏工艺摘要：本文主要阐述了煤焦油馏分及质量和煤焦油的蒸馏工艺问题。
关键词：煤焦油，蒸馏高温煤焦油是炼焦过程产生的副产物。
高温煤焦油主要是由芳香烃组成的复杂混合物，其中很多是塑料、染料、合成橡胶、医药、耐高温材料以及国防工业的重要原料。
1 煤焦油产品按照干馏温度差异煤焦油可以划分为低温焦油和高温焦油。
低温焦油颜色褐黑，密度较小，在组成中烷烃、烯烃及芳香烃类约占一半左右。
在褐煤焦油中还有一定量的石蜡，是高温焦油，颜色黑，密度较大，在构成上和低温焦油有质的差别。
现代焦化厂生产的是高温焦油。
1.1煤焦油馏分及质量因其高温焦油是极其复杂的一种混合物，还没有可能直接从中提取出酚、萘等单组分产品，需要先经蒸馏切取各种馏分，使要提取的单组分产品浓缩集中到相应的馏分中去，然后用精馏、结晶、过滤及化学处理等方法加工馏分，把它提取出来。
①轻油馏分。
它是煤焦油蒸馏时切取的馏程为170℃以前的馏出量。
主要组分为苯及其同系物，酚含量不大于5﹪，并含有少量的古马隆和茚等不饱和同分异构体化合物及微量的萘。
轻油馏分通常并入吸苯后的洗油，或并入粗苯中加工制取苯类产品。
②酚油馏分。
它是煤焦油蒸馏时切取的馏程为170～210℃的馏出量。
煤焦油中的酚40～50﹪集中在这段馏分中。
酚油馏分通常先实施酸碱洗涤，提取酚和吡啶碱。
洗后酚油用于制取古马隆一茚树脂。
③萘油馏分。
它是煤焦油蒸馏时切取的馏程为210～230 ℃的馏出量。
煤焦油中80～85﹪的萘集中在这段馏分中。
别的主要组分有甲基萘、硫茚等。
萘油馏分通常先实施酸碱洗涤，提取酚和吡啶碱，再用蒸馏法生产工业萘。
④洗油馏分。
它是煤焦油蒸馏时切取的馏程为230～300℃的馏出量。
主要组分有甲基萘、二甲基萘、联苯等。
洗油馏分一般用在生产供吸收精制煤气所含的苯及同系物的洗油，也能深化精馏切取窄馏分，以提取甲基萘、联苯等产品。
洗油用于洗苯时要脱除其中的酚，酚的存在可促使洗油乳化，降低吸苯效果。
一种煤焦油脱水方法
一种煤焦油脱水方法
煤焦油脱水方法主要是通过物理或化学手段将煤焦油中的水分去除。
常见的方法包括以下几种：
1. 蒸馏法：利用煤焦油中水和油的沸点差异，进行加热蒸馏，将水分从煤焦油中分离出来，得到干燥的煤焦油。
2. 分子筛吸附法：利用分子筛的吸附作用，将煤焦油中的水分吸附到分子筛表面，然后再进行脱附，得到干燥的煤焦油。
3. 冷凝法：在低温下将煤焦油中的水分通过冷凝的方式凝结成液体，然后将液体水分去除，得到干燥的煤焦油。
4. 生物制备法：利用生物技术手段，引入具有高效水解能力的微生物，将煤焦油中的水分降解分解，从而实现脱水的效果。
以上方法可以单独使用，也可以结合使用，根据实际情况选择适合的脱水方法。
焦油蒸馏
二.煤焦油蒸馏
• 煤焦油蒸馏是根据煤焦油中各组分的不同沸点将各组 分分割为几个富集某种和某几种化合物馏分的加工过 程。
• 煤焦油蒸馏按工艺操作可分为间歇蒸馏和连续蒸馏两 种。 • 连续蒸馏按操作压力分有常压连续蒸馏、常压-减压连 续蒸馏和减压连续蒸馏三种方式。
• 常压连续蒸馏工艺有一塔式连续蒸馏流程和二塔式连 续蒸馏流程。
生成的各种钠盐在焦油蒸馏加热的温度下不会分解。8~12％的碳 酸钠溶液由高置槽经转子流量计加入一段焦油泵的吸入管中，可使 焦油和碳酸钠溶液达到相当充分的混合。碳酸钠的加入量取决于焦 油中的固定铵盐含量，可根据下列反应式计算。
2NH Cl NaCO 2NH CO 2NaCl H O 4 3 3 2 2 2 17 1 106 则煤焦油中每克固定铵的 x 3 .1 2 17 碳酸钠耗量(g)为： 106 x
Y＝0.835x-250
式中x——焦油加热温度，℃；
Y——沥青软化点，℃。 煤焦油蒸馏操作好坏的一个重要指标是萘的集中度，其定义为：
萘油馏分含萘量 萘集中度（ % ） 100 % 各馏分含萘量之和（总 萘量）
在不同蒸馏工艺流程中，各种馏分的产率及含萘量是波动的，因 而萘集中度也是波动的。
从油库来的原料焦油通过原料焦油泵首先与三混油经三混/焦油换热器换热后，三混 油温降至100-110℃左右流入三混中间槽。换热后温度升至100℃左右的原料焦油进入一 蒽油换热器，温度在进一步升高至130℃左右进入一段蒸发器。从馏份塔底部采出的 290℃左右的一蒽油，经过一蒽油换热器后，温度降至120℃左右，在经过一蒽油冷却器， 冷却到80-90℃后进入一蒽油中间槽。一段蒸发器底部的200℃左右的无水焦油经过焦油 循环泵加压后，一部分进入二段蒸发器，另一部分经过蒸汽预热器旁通管道进入重油换热 器，被加热到205℃左右，然后无水焦油进入沥青换热器，焦油温度升至215℃左右，返 回一段蒸发器，以供一段蒸发器脱水所需的热量。二段蒸发器底部的360-370℃左右的沥 青经过沥青循环泵加压后，到管式炉辐射段被加热到385℃左右，返回二段蒸发器底部， 为二段蒸发器提供热量。二段蒸发器底部的中温沥青自流进入硬质沥青真空闪蒸器中，通 过真空闪蒸，分离出沥青和重油。由顶部溢出的325℃左右的重油气，与来自一段蒸发器 的无水焦油换热后，温度降至230℃左右再进入重油冷凝冷却器，重油温度降至100℃左 右，自流入重油中间槽。来自闪蒸器底部的345℃左右的硬质沥青，经过硬质沥青密封罐 向下自流入硬质沥青中间槽，通过硬质沥青输送泵送往沥青工段冷却成型。具体请看下图：
中低温煤焦油减压蒸馏轻质化分离关键技术及间歇取样装置 -回复
中低温煤焦油减压蒸馏轻质化分离关键技术及间歇取样装置-回复中低温煤焦油减压蒸馏轻质化分离关键技术及间歇取样装置是煤焦油处理领域的重要技术之一。
该技术主要用于将煤焦油中的重质组分分离出来，得到轻质烃类产品和高温煤焦油。
本文将详细介绍该技术的步骤和关键技术，并介绍其中的间歇取样装置。
首先，中低温煤焦油减压蒸馏轻质化分离是一个复杂的物质分离过程。
其基本步骤包括煤焦油的加热、减压蒸馏和分离收集。
下面将详细介绍每个步骤中的关键技术。
首先，加热是将煤焦油加热至适宜的温度以实现减压蒸馏的关键步骤。
为了保证加热的效果，应选择适宜的加热方式和加热参数。
常见的加热方式包括直接加热和间接加热，其中间接加热方式利用换热器将热量传递给煤焦油。
加热温度主要取决于设计要求和产品需求，一般为200-400摄氏度。
然后，减压蒸馏是将加热后的煤焦油在降低压力的条件下进行分离的关键步骤。
减压蒸馏的关键是控制蒸馏的压力和时间。
压力的选择应考虑煤焦油的石油分离程度以及产品的需求。
一般情况下，中低温煤焦油减压蒸馏的工艺压力在1-10兆帕之间。
最后，分离收集是将减压蒸馏后的产物进行分离和收集的关键步骤。
分离方法主要包括液相分离和气相分离。
液相分离是通过重力、离心力或者分子间作用力实现的，可以将煤焦油中的固体、液体和胶体颗粒等分离出来。
而气相分离则是通过选择性吸附、压力摩擦等方法将煤焦油中的气体或挥发性成分分离出来。
通过液相分离和气相分离的配合，可以得到轻质烃类产品和高温煤焦油。
除了上述的几个关键步骤外，还需要设计和应用一个间歇取样装置来对中低温煤焦油的减压蒸馏轻质化分离过程进行取样分析。
该装置主要由取样室、取样管和取样阀等组成。
取样室用于存放取样样品，通过取样管和取样阀将样品连接到分析仪器上。
通过间歇取样装置，可以定时、定量、连续地对煤焦油中的各种组分进行取样，并进行实时分析和监测。
总之，中低温煤焦油减压蒸馏轻质化分离关键技术及间歇取样装置是一种重要的煤焦油处理技术。
工艺流程
1、煤焦油加工工艺1）工艺流程叙述煤焦油加工主要由焦油脱水、蒸馏、馏分洗涤、萘结晶、沥青加工等工序组成。
（1）焦油蒸馏原料焦油由加油泵从焦油贮槽中抽出，进入一次蒸发器，并加入一定量的12%碳酸钠溶液（碳酸钠与固定氨盐发生复分解反应生成稳定的钠盐，从而达到脱盐的目的）。
反应原理如下：当加热到220℃-250℃时，固定氨盐会分解成游离酸和氨。
产生的酸存在于焦油中，会引起管道和设备的腐蚀，氨盐的存在还会使焦油馏分起乳化作用。
含萘馏分的脱酚操作造成困难。
因此必须采取脱盐措施，尽量减少焦油馏分中的固定氨盐。
通常采用添加碳酸钠的方法脱盐：2NH4Cl+Na2CO3 2NH3+NaCI+CO2+H2O2NH4CNS+Na2CO3 2NH3+CO2+2NaCNS+H2O（NH4）2SO4+Na2CO3 2NH3+CO2+Na2SO4+H2O以上反应中所生成的钠盐在焦油加热蒸馏温度下不会分解。
在一次蒸发器中，蒸发出轻油和水，经轻油冷却器和油水分离器，分离出的水去废水槽，轻油油气返回蒸发器，一次蒸发器底部出来的无水焦油（含水率低于0.5%）进入管式炉辐射段加热至300-400℃后进入常压塔进行蒸发分馏，常压塔下部排出沥青，作为改质沥青的原料或沥青经换热器换热后自流入沥青高位槽，经一定时间档温度到180-200℃时放料，放入链板式运输机进行直接水冷冷却成型（需定期补充冷却水，用于补充因高温蒸发及进入产品而损失的水分），成品即可外运。
由高置槽及链板机各处产生的沥青烟气经冷却后通过烟气捕集系统送二级洗油吸收处理后排放；蒽油从上数第四层塔板侧线引出，经冷却器冷却后送入蒽油接收槽。
其余馏分混合蒸汽自顶部逸出进入馏分塔的下数第三层塔板。
自馏分塔底部排出蒽油，经蒽油冷却器冷却后，一部分回流入常压塔（回流量0.15-0.2t/t无水焦油，以保证常压塔顶部温度），其余即为蒽油产品，在此过程中产生蒽油不凝气。
轻油自塔顶经冷却器冷凝后得到轻油产品；轻油从馏分塔顶逸出经冷凝冷却，经油水分离器分离后进入轻油槽，一部分回流入馏分塔（控制馏分塔顶部温度),其余即为轻油产品；分离出的水去废水槽。
年处理煤焦油12万吨焦油蒸馏工段工艺毕业设计__正文
年处理煤焦油12万吨焦油蒸馏工段工艺毕业设计__正文目录1 文献综述 11.1 煤焦油加工的必要性 11.2 煤焦油的性质和用途 21.2.1 煤焦油的性质 21.2.2 煤焦油的用途 31.3 煤焦油加工原理 31.3.1 煤焦油的化学组成 31.3.2 煤焦油的连续蒸馏71.4 焦油蒸馏工艺介绍91.4.1 常压焦油蒸馏工艺91.4.2 减压蒸馏工艺111.4.3 常减压蒸馏工艺121.5 国内外煤焦油加工工艺的概况 141.5.1 国外煤焦油加工现状141.5.2 我国煤焦油加工业的状况152 煤焦油蒸馏工段工艺设计162.1 煤焦油原料要求162.2 煤焦油生产前的准备172.2.1 焦油质量均匀化172.2.2 焦油的脱水 182.2.3 焦油的脱盐 192.2.4 焦油的脱灰、脱渣193 工艺计算与设备选型223.1 设备选择要点 223.1.1 圆通管式炉 223.1.2 一段蒸发器 233.1.3 二段蒸发器 233.1.4 馏分塔233.1.5 原料焦油泵 243.2 设计计算定额 253.2.1 焦油蒸馏馏分产率253.2.2 焦油蒸馏工段设计定额25 3.3 主要设备计算 273.3.1 管式炉273.3.2 一段蒸发器 293.3.3 二段蒸发器 303.3.4 馏分塔313.3.5 一段轻油冷凝冷却器33 3.3.6 馏分塔轻油冷凝冷却器343.3.7 浸没式冷却器364 非工艺部分设计 374.1 工艺布置374.1.1 布置要点374.1.2 土建374.2 化工环保384.2.1 废气的性质及区域划分38 4.2.2 尾气治理原理384.2.3 其余污染物处理措施39 4.3 化工安全394.3.1 选择适宜的输送设备39 4.3.2 防火394.3.3 防爆394.3.4 主要危险源 404.3.5 防护措施404.3.6 工业卫生防护措施404.4 电力404.4.1 供电404.4.2 防触电414.5 给水排水41附录:图纸 41设计总结42参考文献43致谢441 文献综述1.1 煤焦油加工的必要性煤焦油是炼焦工业的重要产品。
煤焦油蒸馏馏分塔的几点工艺改进
塞 一 蒽油采 出和 一葸 油 回流管 道 。
４ 改 进措施
１ ）在馏 分 塔至 蒽 油槽 入 口截 门前 ， 加装 一截 门 ， 通过 管道 连接 于 一蒽 油 采 出截 门后 ， 关 闭入 蒽 油槽 截 门 ， 可 以使 带 有 轻 质馏 分 的葸 油 通 过外 循 环 直接 进入 蒽 油成 品槽 ， 等 油温 达 到 要 求 时再 将蒽 油 切入 馏 分 塔 底蒽 油 回流 槽 ， 避 免 了轻质 馏 分 进入 馏 分塔 底蒽 油 回 流槽 ， 从而 避 免 了随 着温 度 的升 高 蒽油 槽 内轻 质馏 分 发生窜 油 的事故 。 ２ ）提 高蒽 油 回流 槽 蒽油 入 口高 度 ， 降低 蒽 油采 出 口高度 ， 使 蒽油 入 口高 出 蒽油 采 出 口 １ ０ ０ ｍ ｍ ， 改进 后 ， 当馏 分 塔至 塔 底 蒽 油槽 ｕ 型 管 道 扫气 时 ， 蒸汽 不会 直 接 扫入 油 中 ， 只 能进 入 葸 油 槽液 面上部 空 间 ， 避 免 了扫气 时蒸汽 将油 吹起 ， 或 者蒸 汽带 水 ， 在 油 中发 生爆 沸 窜 油 事故 ， 改进 后 即使 蒸汽 带 水 也只 能在 油 表 面 发生 微量汽 化 ， 随着 放 散排 出 ， 不 会造 成窜 油事故 。 ３ ）在 距 离 蒽 油 回流 槽底 部 ５ ０ ０ ｍ ｍ处 安装 液 位 检 测 仪表 ， 将 信 号 引入 主控 室 ， 显示 回流槽 液 位 ， 改 进后 可 以随 时 掌握 回 流 槽 液 位情 况 ， 根据 液位 变 化分 析 判 断一 蒽油 采 出及 蒽 油 回流 液 上 量 情况 ， 一 旦 发 生异 常 可 以及 时采 取 措施 ， 避免 异 常情 况 发 现 不及 时 ， 造 成 堵塞 蒽 油 采 出及 蒽油 回流 管道 的生 产 事 故发 生 。另 外在 开 工期 间根 据 蒽 油槽 液 位 情况 ， 可 以确定 一 葸 油采 出及 开蒽油 回流 泵 的时 间 。
煤焦油的初步蒸馏.ppt
第一节 煤焦油的组成、性质及主要产品的用途
含氧化合物中，主要为酸性的酚类及少量的中性 化合物（如氧芴 、古吗隆等）。含氮化合物中，含氮 杂环的氮原子上有氢原子相连时呈中性（如咔唑、吲 哚等）；而当无氢原子相连时呈碱性（如吡啶、喹 啉）。含硫化合物皆呈中性 。焦油中不饱和化合物含 量虽少，但在受热和某些介质作用下易聚合成焦油渣， 给化学产品回收及精制过程带来许多麻烦，而被看作 是有害成份。
第一节 煤焦油的组成、性质及主要产品的用途
沥青：沥青是焦油蒸馏时的残液，为多种高分子多环 芳烃所组成的混合物。根据生产条件不同，沥青软化点可 波动在70～150℃之间。中国生产的电极沥青和中温沥青 的软化点为75～90℃。沥青可用于制造建筑用的屋顶涂料， 防湿剂、耐火材料黏结剂及用于筑路。目前，用沥青生产 沥青焦，改质沥青，以制造炼铝工业所用的电极。
1.突然停汽阀门控制故障 2.煤气压力下降
1.关火停止加热 2.向炉内通蒸汽降温
1.停止煤气加热 一段泵仍运转，将沥青转入中间槽，进行循环操作，蒸 气长期不来，按正常停工处理 2. 先用二段蒸发器的过热蒸汽调节沥青软化点，若仍不 合格时可采取减量或停工处理。
二段温度突然升高 1.管堵 并超过规定范围 2.蒸汽量大
三、 焦油的脱水
煤焦油是从荒煤气中分离出来的，采用的方法是在集 气管用循环氨水喷洒使其冷却冷凝，又在初冷器中进一步 冷凝冷却后加以回收的，因此含有大量的水。经回收车间 澄清和加热静置脱水后送往焦油精制车间的焦油含水量仍 保持在4%左右。
焦油含水多，会使焦油蒸馏系统的压力显著提高、流 动阻力加大，甚至打乱蒸馏操作制度。此外，伴随水分带 入的腐蚀性介质，还会引起设备和管道的腐蚀。
酚及其同系物：酚为无色结晶，可溶于水、乙醇、冰醋酸 及甘油等，呈酸性。酚广泛用于生产合成纤维、工程塑料、农
煤焦油蒸馏洗油工艺流程
煤焦油蒸馏洗油工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!煤焦油蒸馏洗油工艺流程煤焦油是煤炭加工的副产品之一，其中含有大量有害气体和液体，对环境和人体健康都有极大的危害。
第八章 煤焦油的初步蒸馏
第八章
煤焦油的初步蒸馏
第一节 煤焦油的组成、性质及主要产品的用途 第二节 煤焦油加工前的准备 第三节 煤焦油的连续蒸馏 第四节 煤焦油蒸馏主要设备 第五节 沥青的冷却和加工 第六节 焦油蒸馏主要生产操作和常见事故处理
第一节 煤焦油的组成、性质及主要产品的用途
一、 煤焦油的组成和性质
M=
TK B
第一节 煤焦油的组成、性质及主要产品的用途
（二）煤焦油的性质 焦油的闪点为96-105℃，自燃点为580-630℃，燃烧热为 35700-39000kJ/kg。 焦油的蒸发潜热λ可用下式计算： λ=494.1-0.67t 式中 t—焦油的温度，℃。 (8-1)
焦油馏分相对分子质量可按下式计算：
煤焦油的组成和物理性质波动范围大，这主要取决于 炼焦煤组成和炼焦操作的工艺条件。所以，对于不同的焦 化厂来说，各自生产的煤焦油质量和组成是有差别的。 （一）焦油的组成 组成煤焦油的主要元素中，碳占90%左右，氢占5%上 下，此外还含有少量的氧、硫、氮及微量的金属元素等。 高温煤焦油主要是芳香烃所组成的复杂混合物，估计 其组分总数有上万种，目前已查明的约500种，其中某些 化合物含量甚微，含量在1%左右的组分只有10多种。表81列出了焦油中主要组分的含量及性质。
第二节
煤焦油加工前的准备
四、 焦油的脱盐
焦油中所含的水实属氨水，其中所含少量的挥发性氨盐 在最终脱水阶段可被除去，而占绝大部分的固定氨盐仍留在 脱水焦油中，当加热到220-250℃时，固定氨盐会分解成游 离酸和氨。例如：
220-250℃
NH4Cl======HCl＋NH3 产生的酸存在于焦油中 ，会引起管道和设备的腐蚀。此外， 氨盐的存在还会使焦油馏分起乳化作用，给含萘馏分的脱酚 操作造成困难。因此必须采取脱盐措施，尽量减少焦油馏分 中的固定氨盐。通常采用三个办法：
煤焦油蒸馏与煤焦油馏分加工
第七章煤焦油加工煤焦油加工是将煤焦油用物理、化学方法予以不离和精制的工艺过程。
从焦油氨水不离器来的煤焦油混匀后，先通过脱水、脱渣、脱盐处理，然后进行蒸馏，按煤焦油组分沸点分割成轻油馏分(﹤170℃)、酚油馏分(170～210℃)、萘油酚油(210～230℃)、洗油馏分(230～300℃)、一蒽油馏分(300～330℃)和二蒽油馏分(330～360℃)，蒸馏残渣为煤焦油沥青。
煤焦油蒸馏的各段馏分用物理和化学方法处理，可提取各种化工产品，如图7-1所示。
第一节煤焦油蒸馏煤焦油蒸馏是依据煤焦油中各组分的沸点不同将各组分初步分割为几个富集某种和某几种化合物的馏分的加工过程。
煤焦油蒸馏包括蒸馏前的预备和蒸馏等工序。
蒸馏前的预备工作包括脱来自集气管的煤焦油、脱盐〔用Na2CO3溶液〕、脱图7-2煤焦油蒸馏工艺流程示意图渣、质量均匀化、脱水和脱盐等步骤。
煤焦油蒸馏的工艺流程如图7-2所示。
煤焦油蒸馏工艺按操作方式可分为间歇蒸馏和连续蒸馏两种。
连续蒸馏按操作压力有常压连续蒸馏、常压﹣减压连续蒸馏和减压连续蒸馏三种工艺流程。
常压连续蒸馏工艺流程有一塔式连续蒸馏流程和二塔式连续蒸馏流程。
一、煤焦油脱渣粗煤气中带有较多的煤粉、焦粉和炭黑等固体颗粒，它们在煤气冷却过程中进进煤焦油，使煤焦油中固体沉淀物含量急剧增加。
这不但导致煤焦油和沥青质量恶化，还会在煤焦油蒸馏过程中堵塞设备和管道，因此，焦油渣必须预先予以脱除。
脱渣分三段进行：(1)一段脱渣。
焦炉煤气与集气管中冷凝下来的冷凝液〔含煤焦油、氨水和焦油渣〕在气液不离器中不离，冷凝液流进机械化焦油氨水不离器，同焦炉煤气初冷器冷凝下来的煤焦油和氨水集合，经重力沉落不离，上层为氨水，中层为煤焦油，下层为焦油渣。
氨水溢流进中间槽，送回焦炉集气管喷洒。
煤焦油经液面调节器流进焦油中间槽，焦油渣由刮板输送机连续刮至漏斗排出。
这一方法可使焦油含渣量落至4﹪～6﹪。
(2)二段脱渣。
一段脱渣后的焦油，送进另一机械化焦油氨水不离器，经两段脱渣后煤焦油含渣量为﹪～﹪。
煤焦油加工工艺
煤焦油加工工艺【1】煤焦油是煤在干馏过程中得到的液态产物。
根据干馏温度的不同，可以将煤焦油分成以下几类：低温焦油，干馏温度在450~600℃中温焦油，干馏温度在700~900℃高温焦油，干馏温度在1000℃炼焦过程中产生的焦油称为高温焦油。
目前，我国煤焦油产量已达1300万吨，占世界总产量70％以上。
高温煤焦油是一种主要由芳烃组成的复杂混合物，大约含有1万多种化合物，目前已查明的约500种，可提取的约200种，其中有许多产品是石油化工难以得到的。
发展煤焦深油加工不仅可提高资源利用率和经济效益，还有利于环境保护。
煤焦油各馏分产率及切取温度范围1.煤焦油的初步蒸馏1.1贮存及质量均和有本厂生产的粗焦油及外厂来油均送入焦油油库，进行质量均和、初步脱水及脱渣。
焦油油库通常至少设三个贮槽，一个接收焦油，一个静置脱水，一个向管式炉送油，三槽轮换使用，焦油贮槽为钢板焊制的立式柜。
1.2焦油脱水焦油含水量多，会使焦油蒸馏系统的压力显著提高，能耗增加，设备的生产能力降低，而且伴随水分带入的腐蚀性介质，还会引起设备和管道的腐蚀。
焦油脱水可分为初步脱水和最终脱水。
焦油的初步脱水是在焦油贮槽内加热静置脱水，焦油温度维持在70~80℃，静置36h以上，水和焦油因密度不同而分离。
静置脱水可使焦油中水分初步脱至2%~3%。
目前广泛采用的焦油最终脱水方法是在管式炉的对流段及一次蒸发器内进行。
当焦油在管式炉对流段被加热到120~130℃，然后在—次蒸发器内闪蒸脱水，使油水分可脱至0.5％以下。
1.3焦油脱盐焦油中所含的挥发性铵盐在最终脱水阶段即被除去，而绝大部分的固定铵盐仍留在脱水焦油中，固定铵盐中氯化铵占80%，其余为硫酸铵、硫氰化铵、亚硫酸铵及硫代硫酸铵等。
当加热到220~250℃时，固定铵盐分解为氨和游离酸。
产生的酸存在于焦油中，会严重腐蚀管道和设备，因此焦油在送入管式炉加热前，必须脱盐。
焦油脱盐是在焦油进入管式炉最终脱水前加入碳酸钠溶液，使固定铵盐转化为稳定的钠盐。
煤焦油产品与蒸馏工艺
姓名： 班级： 学号：
煤焦油产品与蒸馏工艺
高温煤焦油是炼焦过程产生的副产物。
高温煤焦油主要是由芳香烃组成的复杂混
合物，其中很多是塑料、染料、合成橡胶、
医药、耐高温材料以及国防工业的重要原 料。
煤焦油产品与蒸馏工艺
煤焦油产品
按照干馏温度差异煤焦油可以划分为低温焦 油和高温焦油。低温焦油颜色褐黑，密度较小， 在组成中烷烃、烯烃及芳香烃类约占一半左右。 在褐煤焦油中还有一定量的石蜡，是高温焦油， 颜色黑，密度较大，在构成上和低温焦油有质的 差别。现代焦化厂生产的是高温焦油。
煤焦油产品与蒸馏工艺
常减压蒸馏工艺：
减压蒸馏过程： 中和后的宽馏分由泵送入馏分塔，馏分塔为减 压蒸馏。塔顶油气一部分为回流，其余部分作为酚 油产品采出。馏分塔采出萘油、洗油和蒽油馏分。 洗油馏分进入洗油塔，进一步蒸馏脱出其中的萘组 分生产低萘洗油，洗油塔为减压操作。馏分塔底重 油馏分首先进入洗油塔重沸器加热，提供洗油蒸馏 的热量，然后一部分入加热炉加热后，再作为热源 返回馏分塔底，另一部分作为产品采出
①轻油馏分。它是煤焦油蒸馏时切取的馏程为170℃以 前的馏出量。主要组分为苯及其同系物，酚含量不大 于5﹪。 ②酚油馏分。它是煤焦油蒸馏时切取的馏程为170～ 210℃的馏出量。煤焦油中的酚40～50﹪集中在这段 馏 分中。 ③萘油馏分。它是煤焦油蒸馏时切取的馏程为210～230 的馏出量。煤焦油中80～85﹪的萘集中在这段馏分中。 ④洗油馏分。它是煤焦油蒸馏时切取的馏程为230～ 300℃ 的馏出量。主要组分有甲基萘、二甲基萘、联 苯等。
⑦沥青。沥青是煤焦油蒸馏提取馏分后的残留物，在常 温下为黑色固体，无固定的熔点，受热后软化，密度 为1.25～1.35/cm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤焦油产品与蒸馏工艺
煤焦油的蒸馏工艺
煤焦油蒸馏是依煤焦油中各组分的不同沸点，
把各组分分割为富集某几种化合物馏分的加工过 程。焦油蒸馏工艺就蒸馏塔的操作压力而言，可 分为常压蒸馏、减压蒸馏和常减压蒸馏3类。
煤焦油产品与蒸馏工艺
常压蒸馏工艺
常压蒸馏是国内普遍采用的焦油蒸馏工艺，原料焦 油在管式炉对流段加热后进入一段蒸发器内闪蒸，顶部 脱出水和部分轻油，底部无水焦油由二段焦油泵送入管 式炉辐射段加热后，进入二段蒸发器。 二段蒸发器底 部分离出中温沥青， 侧线切取二蒽油馏分， 顶部用一 蒽油回流。 蒸发器顶部逸出的馏分蒸汽进入馏分塔内 进一步分离。 馏分塔顶采出轻油馏分，侧线由上至下依次切取酚 油、 萘油、洗油和一蒽油馏分，酚油、萘油和洗油馏分 也可作为三混油馏分一起采出。馏分塔顶部用轻油回流， 以控制塔顶温度。为了降低蒸馏温度，二段蒸发器和馏 分塔底部通入过热蒸汽。
煤焦油产品与蒸馏工艺
煤焦油产品与蒸馏工艺
Байду номын сангаас
高温煤焦油是炼焦过程产生的副产物。
高温煤焦油主要是由芳香烃组成的复杂混
合物，其中很多是塑料、染料、合成橡胶、
医药、耐高温材料以及国防工业的重要原 料。
煤焦油产品与蒸馏工艺
煤焦油产品
按照干馏温度差异煤焦油可以划分为低温焦 油和高温焦油。低温焦油颜色褐黑，密度较小， 在组成中烷烃、烯烃及芳香烃类约占一半左右。 在褐煤焦油中还有一定量的石蜡，是高温焦油， 颜色黑，密度较大，在构成上和低温焦油有质的 差别。现代焦化厂生产的是高温焦油。
煤焦油产品与蒸馏工艺
减压蒸馏工艺流程：
煤焦油产品与蒸馏工艺
常减压蒸馏工艺：
常减压蒸馏工艺过程分为脱水、常压蒸馏和
减压蒸馏3个过程。脱水在常压下进行，馏分根
据沸点和产量不同进行常压和减压蒸馏。
煤焦油产品与蒸馏工艺
常减压蒸馏工艺：
脱水过程： 原料焦油预热后进入脱水塔，塔顶脱出焦油 中的部分水和轻油，塔底无水焦油一部分送入 重沸器进行循环加热后向脱水塔底供热，另一 部分由无水焦油泵抽出送至预蒸馏塔前，与沥 青加热炉出口热沥青混合后进入预蒸馏塔。
煤焦油产品与蒸馏工艺
焦油常压蒸馏工艺流程：
煤焦油产品与蒸馏工艺
常压蒸馏工艺优缺点：
优点是：①工艺流程短，控制简便，易于操作，在国
内有很多成熟的生产经验；②对设备要求低于减压流 程和常减压流程；③基建投资低，设备维护量较少。
缺点是：常压蒸馏煤气耗量较高。由于多个馏分的分
离是在同 1个塔内完成，蒸馏所需热量由管式炉提 供，单套装置处理能力较低，处理无水焦油最多20万 t/a。而且通入的直接蒸汽经过油水分离后变成含酚 废
谢谢！
煤焦油产品与蒸馏工艺
煤焦油馏分及质量
因其高温焦油是极其复杂的一种混合物，还 没有可能直接从中提取出酚、萘等单组分产品， 需要先经蒸馏切取各种馏分，使要提取的单组分 产品浓缩集中到相应的馏分中去，然后用精馏、 结晶、过滤及化学处理等方法加工馏分，把它提 取出来。
煤焦油产品与蒸馏工艺
煤焦油馏分及质量
煤焦油产品与蒸馏工艺
常减压蒸馏工艺：
常压蒸馏过程： 预蒸馏塔顶采用的油气被喷洒的氨水急冷后 进入急冷塔，急冷塔顶的轻油油气经冷凝冷却、 油水分离后，部分轻油作为回流，其余作为产品。 塔底的宽馏分油经油水分离后进入洗涤塔顶部， 洗涤塔带有搅拌装置，塔底通入稀碱液，与宽馏 分中的铵盐发生中和反应，以脱除焦油带入的铵 盐。
⑤一蕙油馏分。一蕙油馏分是煤焦油蒸馏时切取的馏程 为300～330℃ 的馏出量。主要组分有蕙、菲、咔哇和 花等。 ⑥二蒽油馏分。它是煤焦油蒸馏时切取的馏程为330～ 360℃的馏出量。二蒽油馏分一般用配制生产炭黑的原 料油或筑路沥青等，还能作提取化工产品的原料。
⑦沥青。沥青是煤焦油蒸馏提取馏分后的残留物，在常 温下为黑色固体，无固定的熔点，受热后软化，密度 为1.25～1.35/cm。
水，增加了水污染。
煤焦油产品与蒸馏工艺
减压蒸馏工艺：
蒸馏过程由脱水和馏分蒸馏组成。在常压下 脱水，然后无水焦油在馏分塔内进行减压蒸馏。 宝钢化工公司、梅钢焦化厂均采用此种工艺。
煤焦油产品与蒸馏工艺
减压蒸馏工艺：
原料焦油经蒸汽预热后进入预脱水塔，塔顶脱出大 部分水和少量轻油，塔底的焦油自流入脱水塔。脱水塔 顶部用轻油回流以控制轻油质量，底部由重沸器进行循 环加热以提供蒸馏所需热量，重沸器以高压蒸汽为热源。 脱水塔顶馏出轻油馏分和水，塔底无水焦油经过管式炉 加热后进入主蒸馏塔下部。主蒸馏塔为减压操作，塔顶 馏出酚油馏分，侧线自上而下分别切取萘油、洗油和蒽 油馏分，塔底采出软沥青， 主蒸馏塔顶用酚油馏分回流。
常减压蒸馏工艺流程：
常减压蒸馏工艺优缺点：
优点：①焦油蒸馏采用常蒸馏与减压蒸馏相结合，可 降低高沸点馏分蒸馏温；②各馏分切取精细，减少 后续加工馏分的重复加热，洗油馏分中含萘量较 低；③沥青塔底采用油循环加热，既能有效地防止 管式炉的结焦，又便于操作和调节。 缺点：①与常压蒸馏和减压蒸馏工艺相比，增加了蒸 馏塔及附属的大量设备，基建投资大，操作复杂， 设备运转、维护费用较高；②焦油中主要馏分在常 压预蒸馏急冷后进行二次加热，进入减压蒸馏，过 程中 2次加热，煤气消耗量大。
