康明斯发动机维修维护及保养
康明斯发动机维护保养指南
引言概述：康明斯发动机是一款高质量且经久耐用的发动机品牌，在保持发动机长期高效运转的同时，维护保养也是至关重要的。
本文将详细介绍康明斯发动机的维护保养指南，帮助客户更好地了解如何保养和维护康明斯发动机，延长其使用寿命并提高性能。
正文内容：一、定期更换机油和滤清器1.根据康明斯发动机使用手册的建议，确定机油更换周期，一般情况下为每3000至5000公里或每6个月。
2.使用康明斯推荐的机油品牌和规格，注意机油的粘度和质量标准。
3.同时更换机油滤清器，确保清洁的机油被送入发动机，防止异物进入发动机造成损坏。
二、检查和更换空气滤清器1.定期检查和清洁空气滤清器，避免过多的杂质堵塞滤清器。
2.根据使用手册的推荐，定期更换空气滤清器，确保发动机得到干净的空气供应。
三、定期检查和调整发动机皮带和冷却系统1.检查发动机皮带的紧度和磨损情况，确保其正常运转。
2.定期检查冷却系统的冷却剂水位和冷却管路是否漏水，及时修复漏水问题，防止发动机因过热而损坏。
四、保养电池和电气系统1.定期检查电池的电解液水平和终端的腐蚀情况，如有需要，及时清洁和更换电池。
2.检查电气系统的线路连接和插头，防止松动或腐蚀影响发动机的正常运行。
五、定期清洗和维护发电机和燃油系统1.定期清洗发电机的通风口和散热器，确保散热效果良好，避免过热损坏发电机。
2.检查燃油滤清器和燃油喷嘴的工作状态，及时更换和维修，保证燃油系统的正常运行。
总结：康明斯发动机的维护保养对于确保其长期高效运转至关重要。
通过定期更换机油和滤清器、清洁空气滤清器、检查和调整发动机皮带和冷却系统、保养电池和电气系统、清洗和维护发电机和燃油系统，可以有效延长康明斯发动机的使用寿命，提高其性能和可靠性。
希望本文的指南能够帮助康明斯发动机的用户更好地进行维护保养工作，以保证发动机的优异性能和长期可靠性。
发动机维修保养
– 设备生产厂、设备名称及型号
– 故障现象描述
3
12/26/2013
Cummins Confidential
三、保修索赔政策
保修范围
– 在正常使用和维修保养条件下，由材料或加工工艺缺陷造成 的任何发动机故障。
保修期限
– 保修自康明斯售出发动机之时起有效。从发动机交付第一位 用户之日，或装置被第一次出租、租借、借用之日，或当发 动机已经运转了50小时后算起，保修期为2年或2000小时运 转期，以先到为准。如果在第一年中发动机的运转时间就已 经超过了2000小时，保修期可延长至第一年底。
CH-4/SJ
CI-4
CJ-4 CF-4/SG
15W-40
15W-40 15W-40
大马力发动机
K19/38/50 V28
QSK19/23/45/60/78 QST 30
CH-4/SJ
15W-40
15W-40
天然气发动机
L10GQSK19G,K19G, G19/38/50/28/85/14
CES 20077
发动机系列 中等功率发动机
A1400/1700/2000/2300 B3.3/3.9/5.9/C8.3 ISB/QSB/ISC/QSC/ISL/QSL
机油等级 CH-4/SJ
粘度等级 15W-40 15W-40
重型发动机
L10/M11/N855/N14/ISM /QSM/ISX/QSX ISX CM870 ISM CM870/570/875 ISX CM871 ISM CM876
4
12/26/2013
Cummins Confidential
三、保修索赔政策
康明斯发动机维修维护及保养
6. 发动机导线线束Deutsch连接器
故障指示灯及电控系统
7 .OEM导线线束 8. 发动机导线线束Deutsch连接器 9 .燃油进口 10 .燃油出口 11 .燃油齿轮泵 12 .发动机位置传感器（EPS） 13 .冷却液温度传感器（在节温器座内） 14 .冷却液液位传感器（在散热器内）选装件 15 .进气歧管温度传感器 16.大气压力传感器
脱开驱动单元，如果装有变速箱，把变速箱置 于空档位置。 把油门轴放在怠速位置，起动发动机。如果发 动机以气马达起动，气马达需要至少480KPa [70psi]的空气压缩压力。 为防止损坏起动马达，起动时，马达啮合不要 超过30秒钟。 对于电起动马达，两次起动间隔要等2分钟。
起动和关闭发动机注意事项(续)
向操作者全面了解情况
作必要的检查
作正确的分析
进行正确的修理 核实所作的修理确已解决问题
正确诊断故障所需资料
发动机使用状况 发动机维修史
对发动机的观察结果
发动机使用状况
有何反常噪音 重载还是轻载运行 加速还是减速运行 油压或水温有否改变 当时有否不正常的灰尘或烟气
气候条件及风力如何
道路等级如何
发动机使用状况(续)
首先观察到的故障如何
机油、燃油、冷却液消耗量如何，近来有 何变化 排烟浓度如何
发动机调速器反应是否灵敏
减速是否正常
发动机使用状况(续)
发动机停机是否令人满意 发动机低温起动是否令人满意 发动机有否熄火或缺火
使用何种燃油
燃油级别与来源如何
516 478 471 430 384 346 335 334 257 241
康明斯发动机操作及维护保养要点
工程机械频道１、冷却系统新机启动前要加注冷却液。
加注时，应打开发动机上部冷却系统的放气阀门，缓慢地将冷却液从散热水箱的加水口加入到发动机中，直至没有气泡再从放气阀门中排出为止。
冷却液应加注至散热水箱加水口颈部下方，不宜过满。
加注完毕后，将放气阀门关闭，并将水滤器安装座上的截门打开，以便dca4添加剂能够混合进入冷却系统中。
冷却系统所用冷却液主要应由纯净水、防冻液及dca4添加剂3种成分构成，每升冷却液含50％的纯净水、50％的防冻液和0．5单位的dca4添加剂。
配好的冷却液一年四季均可使用，并且可以连续使用两年。
纯净水由于经过净化，因而可避免形成水垢。
防冻液系指工业用的乙烯乙二醇或丙烯乙二醇，可以降低水的冰点及提高水的沸点。
防冻液的浓度应为40％。
68％，浓度过高或过低均会影响冷却液的防冻能力。
在大多数气候条件下，推荐使用的防冻液浓度为50％，此时冷却液的冰点可达—33cc。
dca4添加剂可在水系统内表面形成一层保护膜，以防止缸套和机体产生穴蚀及阻止沉淀物堆积。
康明斯c系列以上的发动机都安有水滤器，水滤器除了有过滤介质外，内部还含有dca4添加剂。
dca4添加剂的浓度一般要求保持为每升水中含有0．32～0．79单位，可以通过dca4检测包来检测。
２、润滑系统新机启动前应通过加油口加注机油。
加注时发动机应置于水平位置并注意观察油位的变化。
加完油要等一会儿再看油标尺上的油位，即等机油都流入油底壳后所看到的油位才是正确值。
每个机油滤清器处都应加满清洁机油，然后才能装在发动机上。
选择机油时，一要选择合适的机油粘度，二要符合美国石油协会(ah)阶性能等级。
康明斯发动机要求使用多级粘度的机油，因为多级粘度机油适合的工作温度范围较广且消耗率比单级粘度机油约低30％。
机油的性能等级代表了机油添加剂的水平，对于重载荷的发动机，起保护作用的主要是机油中的添加剂，由于添加剂随着时间的延续会逐渐消耗，只有选用足够等级的机油，才能保证发动机在整个换油周期内都能得到可*的保护。
康明斯发动机的使用及维护保养课件 文档全文预览
*
1
实 验 课 教 学 的 主 要 目 标 是 使 我 们 了 解 医 学 微 生 物 学 主 要 的 研 究 方 法 和 手 段 ， 掌 握 基 本 技 能 和 基 本 原 理 ， 树 立 牢 固的无菌观 念
日常维护
l 检查 - 机油液面 - 冷却液液面 - 驱动皮带 - 油水分离器
*
1
实 验 课 教 学 的 主 要 目 标 是 使 我 们 了 解 医 学 微 生 物 学 主 要 的 研 究 方 法 和 手 段 ， 掌 握 基 本 技 能 和 基 本 原 理 ， 树 立 牢 固的无菌观 念
3. Connect the circuit of shut-off solenoid 接通燃油切断阀线路
4. Crank and start 起动发动机
*
1
实 验 课 教 学 的 主 要 目 标 是 使 我 们 了 解 医 学 微 生 物 学 主 要 的 研 究 方 法 和 手 段 ， 掌 握 基 本 技 能 和 基 本 原 理 ， 树 立 牢 固的无菌观 念
实 验 课 教 学 的 主 要 目 标 是 使 我 们 了 解 医 学 微 生 物 学 主 要 的 研 究 方 法 和 手 段 ， 掌 握 基 本 技 能 和 基 本 原 理 ， 树 立 牢 固的无菌观 念
康明斯发动机的使用 及维护保养
*
1
实 验 课 教 学 的 主 要 目 标 是 使 我 们 了 解 医 学 微 生 物 学 主 要 的 研 究 方 法 和 手 段 ， 掌 握 基 本 技 能 和 基 本 原 理 ， 树 立 牢 固的无菌观 念
*
1
实 验 课 教 学 的 主 要 目 标 是 使 我 们 了 解 医 学 微 生 物 学 主 要 的 研 究 方 法 和 手 段 ， 掌 握 基 本 技 能 和 基 本 原 理 ， 树 立 牢 固的无菌观 念

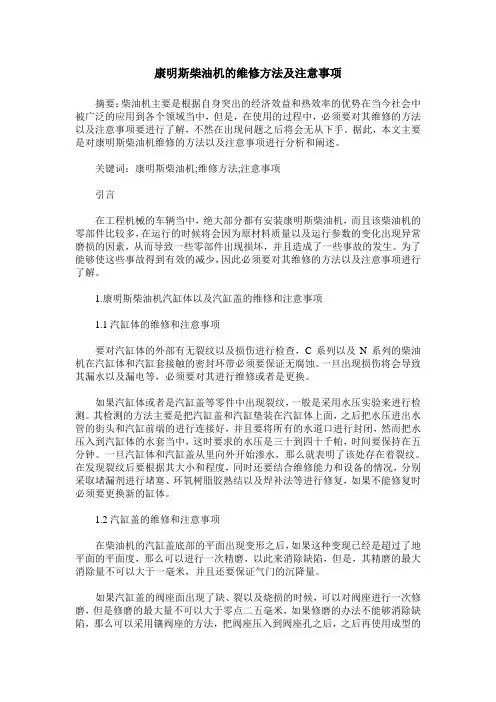

康明斯柴油机的维修方法及注意事项
