最新机械设计章节练习题(含答案)——齿轮传动
机械设计-齿轮习题与参考标准答案
习题与参考答案一、单项选择题(从给出的A、B、C、D中选一个答案)1一般开式齿轮传动的主要失效形式是C。
A.齿面胶合B.齿面疲劳点蚀C. 齿面磨损或轮齿疲劳折断D.轮齿塑性变形2高速重载齿轮传动,当润滑不良时,最可能出现的失效形式是 A 。
A. 齿面胶合 B.齿面疲劳点蚀C. 齿面磨损D. 轮齿疲劳折断345钢齿轮,经调质处理后其硬度值约为B。
A.45~50 HRCB.220~270HBSC. 160~180 HBS D.320~350 HBS4齿面硬度为56~62HRC的合金钢齿轮的加工工艺过程为 C 。
A. 齿坯加工→淬火→磨齿→滚齿B. 齿坯加工→淬火→滚齿→磨齿C. 齿坯加工→滚齿→渗碳淬火→磨齿 D. 齿坯加工→滚齿→磨齿→淬火5齿轮采用渗碳淬火的热处理方法,则齿轮材料只可能是D。
A. 45钢B. ZG340-640C. 20CrD.20CrMnTi6齿轮传动中齿面的非扩展性点蚀一般出现在 A 。
A.跑合阶段B.稳定性磨损阶段C.剧烈磨损阶段D.齿面磨料磨损阶段7 对于开式齿轮传动,在工程设计中,一般D。
A. 按接触强度设计齿轮尺寸,再校核弯曲强度B.按弯曲强度设计齿轮尺寸,再校核接触强度C. 只需按接触强度设计D. 只需按弯曲强度设计8 一对标准直齿圆柱齿轮,若z1=18,z2=72,则这对齿轮的弯曲应力A。
A. σF1>σF2B.σF1<σF2C.σF1=σF2D.σF1≤σF29 对于齿面硬度≤350HBS的闭式钢制齿轮传动,其主要失效形式为C。
A. 轮齿疲劳折断B.齿面磨损C. 齿面疲劳点蚀 D. 齿面胶合10 一减速齿轮传动,小齿轮1选用45钢调质;大齿轮选用45钢正火,它们的齿面接触应力C 。
A. σH1>σH2B.σH1<σH2C. σH1=σH2D.σH1≤σH211对于硬度≤350HBS的闭式齿轮传动,设计时一般 A 。
A. 先按接触强度计算B. 先按弯曲强度计算C. 先按磨损条件计算D. 先按胶合条件计算12设计一对减速软齿面齿轮传动时,从等强度要求出发,大、小齿轮的硬度选择时,应使B。
机械设计习题五 齿轮传动和蜗杆传动
作业五(齿轮传动、蜗杆传动)一、选择题1. 一对齿轮传动,小齿轮齿面硬度大于350HBS ,大齿轮齿面硬度小于350HBS ,传递动力时 。
A. 小齿轮齿面最大接触应力较大B. 大齿轮齿面最大接触应力较大C. 两齿轮齿面最大接触应力相等D. 与齿数、材料有关,不一定哪个大2. 两对齿轮的工作条件、材料、许用应力均相同,这两对齿轮的 。
A. 接触强度和弯曲强度均相同B. 接触强度和弯曲强度均不同C. 接触强度不同和弯曲强度相同D. 接触强度相同和弯曲强度不同3. 在确定齿轮传动中大小齿轮的宽度时,常把小齿轮的齿宽做得比大齿轮稍宽一些, 目的是 。
A. 使小齿轮的弯曲强度比大齿轮的高一些B. 便于安装,保证接触线长度C. 使传动平稳,提高效率D. 使小齿轮每个齿啮合次数4. 高速重载闭式齿轮传动中的主要失效形式为 。
A. 轮齿疲劳折断B. 齿面磨损C. 齿面疲劳点蚀D. 齿面胶合5. 中、小功率闭式软齿面齿轮传动的主要失效形式是 。
A. 轮齿疲劳折断B. 齿面疲劳点蚀C. 齿面磨损D. 齿面胶合6. 下列措施中,不利于减轻和防止齿面点蚀发生的是 。
A. 提高齿面硬度B. 采用粘度低的润滑油C. 降低齿面粗糙度 C. 采用较大变位系数7. 齿轮传动中,轮齿疲劳点蚀,通常首先发生在 。
A. 齿顶部分B. 靠近节线的齿顶部分C. 齿根部分D. 靠近节线的齿根部分8. 齿轮传动中,齿面接触应力的变化特征可简化为 变应力。
A. 对称循环变应力B. 脉动循环变应力C. 静应力D. 不稳定变应力9. 一对标准渐开线齿轮作减速传动时,若两轮材料、热处理及齿面硬度均相同,则有 。
A. 12F F σσ<B. 12F F σσ=C. 12F F σσ>D. 12F F σσ≥10. 两个标准直齿圆柱齿轮,轮1的模数m 1=5 mm ,齿数z 1=30;轮2的摸数m 2= 3mm ,齿数z 1=50,则齿形系数和应力校正系数的乘积Y F1Y Sa1 Y F2Y Sa2。
机械设计(吕宏 王慧主编)课后习题答案2
第一章绪论习题答案思考题1)机器是由哪些基本部分构成?各部分作用是什么?2)什么是专用零件?什么是通用零件?试举例说明。
3)机械设计的研究对象是什么?学习时应注意哪些问题?4)机械零件的主要失效形式及设计准则是什么?5)设计机器应满足哪些基本要求?1)答:机器是由原动机、传动装置和工作机三大部分组成。
原动机是机械设备完成其工作任务的动力来源。
传动装置是按执行机构作业的特定要求,把原动机的运动和动力传递给执行机构。
执行机构也是工作部分,直接完成机器的功能。
2)答:所谓通用零件实际是指各种机器都经常使用的零件。
如轴、轴承和齿轮等。
专用零件是某些机器使用的零件,例如:发动机中的曲轴、汽轮机中的叶片。
3)答:本课程是研究普通条件下,一般参数的通用零件的设计理论与设计方法。
学习时应注意以下问题:1)理论联系实际。
2)抓住课程体系。
3)要综合运用先修课程的知识解决机械设计问题。
4)要理解系数引入的意义。
5)要努力培养解决工程实际问题的能力。
4)答:机械零件的主要失效形式有强度失效(因强度不足而断裂)、刚度失效(过大的变形)、磨损失效(摩擦表面的过度磨损),还有打滑和过热,联接松动,管道泄漏,精度达不到要求等等。
设计准则是1)强度准则2) 刚度准则3) 耐磨性准则4) 振动稳定性准则5) 热平衡准则6) 可靠性准则5)设计任何机器都必须满足如下要求1)使用要求2)经济性要求3)安全性要求4)其他要求(1)环保要求(2)外观要求(3)体积重量要求等第二章带传动习题1. 选择题1) 带传动中,在预紧力相同的条件下,V带比平带能传递较大的功率,是因为V带__3__.(1)强度高 (2)尺寸小 (3)有楔形增压作用 (4)没有接头2) 带传动中,若小带轮为主动轮,则带的最大应力发生在带__1__处(1)进入主动轮 (2)进入从动轮 (3)退出主动轮 (4)退出从动轮3) 带传动正常工作时不能保证准确的传动比是因为__4__.(1)带的材料不符合虎克定律 (2)带容易变形和磨损 (3)带在带轮上打滑 (4)带的弹性滑动4)带传动打滑总是__1__.(1)在小轮上先开始 (2)在大轮上先开始 (3)在两轮上同时开始 5) V 带传动设计中,限制小带轮的最小直径主要是为了_2___.(1)使结构紧凑 (2)限制弯曲应力(3)保证带和带轮接触面间有足够摩擦力 (4)限制小带轮上的包角6) 带传动的主要失效形式之一是带的__3__。
机械设计作业集10、11答案
第十章齿轮传动一、选择题10—1 在齿轮传动的设计计算中,对下列参数和尺寸应标准化的有__A、G__;应圆整的有D、E__;没有标准化也不应圆整的有B、C、F、H、I、J。
A斜齿轮的法面模数m n B斜齿轮的端面模数m t C直齿轮中心距aD斜齿轮中心距a E齿宽B F齿厚s G分度圆压力角αH螺旋角βI锥距R J齿顶圆直径d a10—2 材料为20Cr钢的硬齿面齿轮,适宜的热处理方法是______B____。
A整体淬火B渗碳淬火C调质D表面淬火10—3 将材料为45钢的齿轮毛坯加工成为6级精度的硬齿面直齿圆柱齿轮,该齿轮制造工艺顺序应是_______A______为宜。
A滚齿、表面淬火、磨齿B滚齿、磨齿、表面淬火C表面淬火、滚齿、磨齿D滚齿、调质、磨齿10—4为了提高齿轮传动的齿面接触强度应__B__。
A分度圆直径不变增大模数B增大分度圆直径C分度圆直径不变增加齿数D减小齿宽10—5为了提高齿轮齿根弯曲强度应___A_____。
A 增大模数B增大分度圆直径C增加齿数 D 减小齿宽10—6一减速齿轮传动,主动轮1和从动轮2的材料、热处理及齿面硬度均相同,则两轮齿根的弯曲应力_A_。
A F1>F2B F1<F2C F1=F210—7一减速齿轮传动,小齿轮1选用45钢调质,大齿轮2选用45钢正火,它们的齿面接触应力__C__。
A H1>H2B H1<H2C H1=H210—8 一对标准圆柱齿轮传动,若大、小齿轮的材料或热处理方法不同,则工作时,两齿轮间的应力关系属于下列第 C 种。
A H1≠H2,F1≠F2,[H]1=[H]2,[F]1=[F]2B H1=H2,F1=F2,[H]1≠[H]2,[F]1≠[F]2C H1=H2,F1≠F2,[H]1≠[H]2,[F]1≠[F]2D H1≠H2,F1=F2,[H]1≠[H]2,[F]1≠[F]2(H、F、[H]、[F]分别为齿轮的接触应力、弯曲应力、许用接触应力、许用弯曲应力)10—9一对正确啮合的标准渐开线齿轮作减速传动时,若两轮的材料、热处理及齿面硬度均相同且寿命系数K N1=K N2,则两轮的弯曲强度为___A_____。

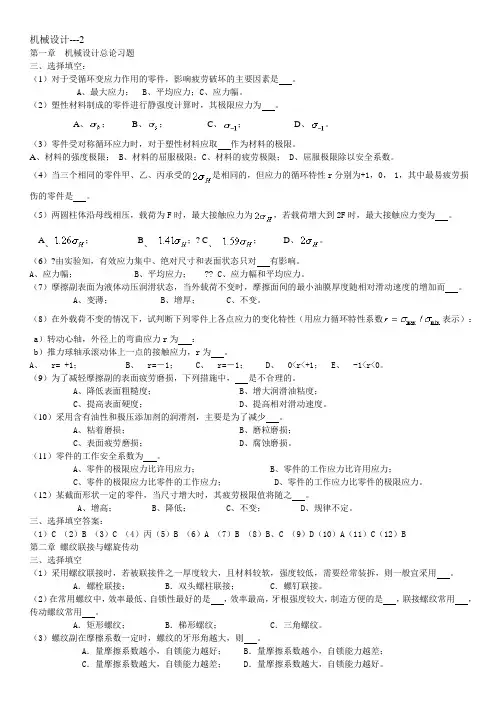

机械设计题库(含答案)---2
机械设计---2第一章机械设计总论习题三、选择填空:(1)对于受循环变应力作用的零件,影响疲劳破坏的主要因素是。
A、最大应力;B、平均应力;C、应力幅。
(2)塑性材料制成的零件进行静强度计算时,其极限应力为。
A、;B、;C、;D、。
(3)零件受对称循环应力时,对于塑性材料应取作为材料的极限。
A、材料的强度极限;B、材料的屈服极限;C、材料的疲劳极限;D、屈服极限除以安全系数。
(4)当三个相同的零件甲、乙、丙承受的是相同的,但应力的循环特性r分别为+1,0,-1,其中最易疲劳损伤的零件是。
(5)两圆柱体沿母线相压,载荷为F时,最大接触应力为,若载荷增大到2F时,最大接触应力变为。
A、;B、;? C、;D、。
(6)?由实验知,有效应力集中、绝对尺寸和表面状态只对有影响。
A、应力幅;B、平均应力; ??C、应力幅和平均应力。
(7)摩擦副表面为液体动压润滑状态,当外载荷不变时,摩擦面间的最小油膜厚度随相对滑动速度的增加而。
A、变薄;B、增厚;C、不变。
(8)在外载荷不变的情况下,试判断下列零件上各点应力的变化特性(用应力循环特性系数表示):a)转动心轴,外径上的弯曲应力r为:b)推力球轴承滚动体上一点的接触应力,r为。
A、 r= +1;B、 r=-1;C、 r=-1;D、 0<r<+1;E、 -1<r<0。
(9)为了减轻摩擦副的表面疲劳磨损,下列措施中,是不合理的。
A、降低表面粗糙度;B、增大润滑油粘度;C、提高表面硬度;D、提高相对滑动速度。
(10)采用含有油性和极压添加剂的润滑剂,主要是为了减少。
A、粘着磨损;B、磨粒磨损;C、表面疲劳磨损;D、腐蚀磨损。
(11)零件的工作安全系数为。
A、零件的极限应力比许用应力;B、零件的工作应力比许用应力;C、零件的极限应力比零件的工作应力;D、零件的工作应力比零件的极限应力。
(12)某截面形状一定的零件,当尺寸增大时,其疲劳极限值将随之。

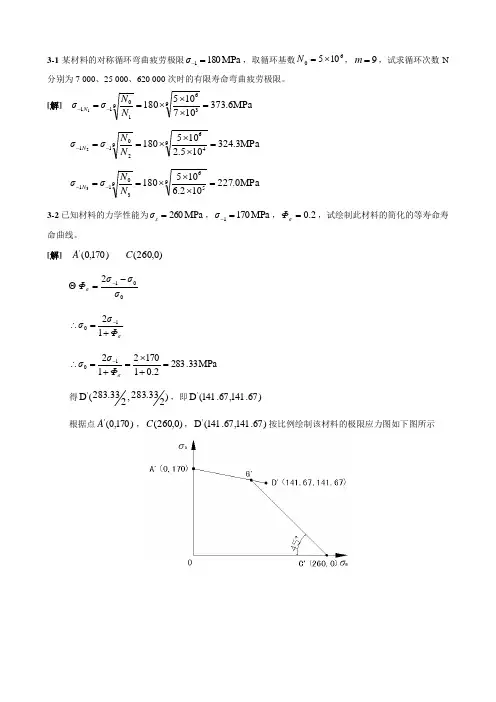

机械设计(第八版)课后习题答案(最新_参考答案)
3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ,取循环基数60105⨯=N ,9=m ,试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN M P a 3.324105.2105180946920112=⨯⨯⨯==--N N σσN M P a 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ,MPa 1701=-σ,2.0=σΦ,试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121M P a33.2832.0117021210=+⨯=+=∴-σΦσσ 得)233.283,233.283(D ',即)67.141,67.141(D '根据点)170,0('A ,)0,260(C ,)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为:D =72mm ,d =62mm ,r =3mm 。
如用题3-2中的材料,设其强度极限σB =420MPa ,精车,弯曲,βq =1,试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ,067.0453==d r ,查附表3-2,插值得88.1=ασ,查附图3-1得78.0≈σq ,将所查值代入公式,即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2,得75.0=σε;按精车加工工艺,查附图3-4,得91.0=σβ,已知1=q β,则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ,应力幅MPa 20a =σ,试分别按①C r =②C σ=m ,求出该截面的计算安全系数ca S 。
机械原理及设计思考题练习题 (17)
第十章 齿轮传动1.直齿圆柱齿轮、斜齿圆柱齿轮、直齿圆锥齿轮的优缺点各是什么?各适用何场合?2.齿轮传动的主要失效形式有几种?其发生的原因和防止措施各是什么?3.齿轮材料的选择原则是什么?软、硬齿面有什么区别?4.齿轮的工作载荷与计算载荷有什么关系?要考虑哪些因素的影响?5.齿数和齿宽系数对齿轮传动的承载能力有何影响?应如何选取?6. 试分析题6图.所示齿轮传动中各齿轮所受的力(在啮合点画出其三个分力)。
题6图. 齿轮传动力分析7.题7图.为两级斜齿圆柱齿轮减速器,动力由Ⅰ轴输入,Ⅲ轴输出,齿轮1的螺旋线方向及Ⅲ轴转向如图。
求:(1)为使载荷沿齿向分布均匀,运动应从轴Ⅰ的哪一端输入,从轴Ⅲ的哪一端输出? (2)为使轴Ⅱ的轴承所受轴向力最小,其余各齿轮的螺旋线方向如何? (3)标出齿轮2、3所受各分力的大小和方向。
题7图.两级斜齿圆柱齿轮减速器题8图. 齿轮传动应力循环特性分析8. 如图题8图.所示齿轮传动,试分析以下两种情况下各齿轮所受的齿面接触应力和齿根弯曲应力的循环特性。
(1)齿轮B 为“惰轮”,齿轮A 为主动轮,齿轮C 为从动轮; (2)齿轮B 为主动轮,齿轮A 和齿轮C 均为从动轮。
9. 有两对直齿圆柱齿轮传动,齿轮参数见下表,齿轮的材料、精度以及齿轮传动的工作条件均相同,则该两对齿轮传动的接触疲劳强度和弯曲疲劳强度相比较,哪对齿轮传动较好?z 1 z 2 m a b 1 20 70 4 180 80 24014021808010.一对标准直齿圆柱齿轮传动,已知模数m=2.5mm ,齿数Z 1=24,Z 2=115,若已知〔σH 〕1=590Mpa, 〔σH 〕2 =470Mpa, 〔σF 〕1 =321.4Mpa, 〔σF 〕2 =278.6Mpa, ,且小齿轮齿根弯曲应力σF1 =67.3Mpa, 齿面接触应力σH1 =550.2Mpa 已知, Y Fa1Y sa1=4.187, Y Fa2Y sa2=3.906,试问:(1)大齿轮的σF2 和σH2 为多少?(2)哪个齿轮的齿面接触疲劳强度弱?哪个齿轮的齿根弯曲疲劳强度弱?为什么? 11.设计一对斜齿圆柱齿轮传动。
濮良贵《机械设计》章节题库(齿轮传动)【圣才出品】
第10章齿轮传动一、选择题1.圆柱齿轮传动,当齿轮直径不变,而减小模数时,可以()。
A.提高齿轮的弯曲强度B.提高齿面的接触强度C.改善传动的工作平稳性D.增大齿轮传递的转矩【答案】C【解析】根据公式d=m z,齿轮的直径不变,减小模数,齿数将增加,重合度增大,从而改善运动的平稳性,还能降低齿高,减小齿坯尺寸,降低加工时的切削量,有利于节省制造费用。
2.直齿圆柱齿轮与斜齿圆柱齿轮相比,其承载能力和运动平稳性()。
A.直齿轮好B.斜齿轮好C.二者都一样D.随使用情况而定【答案】B【解析】与直齿圆柱齿轮相比,斜齿圆柱齿轮啮合传动时,齿面接触线是斜直线,每对齿是逐渐进入啮合又逐渐退出啮合,因此传动更平稳,承载能力更大。
3.一对标准直齿圆柱齿轮传动,已知z1=20,z2=60,其齿形系数是()。
A.Y F1>Y F2B.Y F1=Y F2C.Y F1<Y F2D.无法确定【答案】A【解析】标准直齿圆柱齿轮中,齿数越少,齿形系数越大。
4.齿宽系数φd在()情况下可取较小值。
A.齿轮在轴上为悬臂布置B.齿轮在轴上非对称布置于两轴承之间C.齿轮对称布置于刚性轴的两轴承之间D.以上三种情况下取值相同【答案】A【解析】根据齿宽系数选取表可看出,当齿轮在轴上为悬臂布置时,可以选择较小的齿宽系数。
5.为了提高齿根抗弯曲强度,可()。
A.增大模数B.保持分度圆直径不变而增加齿数C.采用负变位齿轮D.保持齿数不变而减小分度圆直径【答案】A【解析】影响齿根弯曲疲劳强度的主要因素是模数,增大模数,弯曲强度提高。
6.为改善或减小齿轮的动载荷系数,可()。
A.将齿轮加工成鼓形齿B.将两齿轮做成变位齿轮C.将一个齿轮的轮齿齿顶及齿根都进行修缘D.对轮齿进行螺旋角修形【答案】C【解析】修缘之后的轮齿在开始啮合阶段相啮合的轮齿的法节差减小,从而产生的动载荷减小,故可以通过修缘减小动载荷系数。
7.某场运输带由速度1440r/min的电动机通过三套减速装置来驱动,其中a.双级直齿圆柱齿轮减速器b.套筒滚子链传动c.三角带传动。
《机械设计基础》试题及答案(精选篇)
《机械设计基础》试题及答案(精选篇)一、选择题(每题2分,共20分)1. 下列哪个选项不是机械设计的基本要求?A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案:C2. 在机械设计中,下列哪个零件主要用于传递运动和动力?A. 螺纹B. 键C. 轴承D. 齿轮答案:D3. 下列哪个传动方式属于有级传动?A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案:B4. 在机械设计中,下列哪个机构用于实现间歇运动?A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案:D5. 下列哪个材料具有较高的弹性模量?A. 钢B. 铝C. 铜D. 塑料答案:A6. 在机械设计中,下列哪个因素对零件疲劳强度影响最大?A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案:D7. 下列哪个零件主要用于连接两根轴?A. 联轴器B. 轴承C. 齿轮D. 键答案:A8. 在机械设计中,下列哪个零件主要用于减少摩擦和磨损?A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案:B9. 下列哪个机构可以实现快速返回?A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案:A10. 在机械设计中,下列哪个零件主要用于支撑和固定其他零件?A. 螺纹B. 键C. 轴承D. 垫片答案:C二、填空题(每题2分,共20分)1. 机械设计的基本要求包括:安全可靠性、经济性、()、可维修性。
答案:美观性2. 机械设计中常用的传动方式有:齿轮传动、()、()、()。
答案:链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于:材料的疲劳极限、()、()、()。
答案:零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有:凸轮机构、()、()、()。
答案:齿轮机构、摇杆机构、槽轮机构5. 在机械设计中,常用的连接零件有:螺栓、()、()、()。
答案:螺母、垫圈、键三、判断题(每题2分,共20分)1. 机械设计中的安全可靠性是首要考虑的因素。
机械设计_西南交通大学中国大学mooc课后章节答案期末考试题库2023年
机械设计_西南交通大学中国大学mooc课后章节答案期末考试题库2023年1.实现两相交轴之间的传动,可采用()。
答案:直齿锥齿轮传动2.直齿锥齿轮、斜齿圆柱齿轮传动及蜗杆传动齿根弯曲强度计算中,齿形系数应按()查图表。
答案:当量齿数3.为了改善齿轮传动齿面上的偏载状况,可采取()方法。
答案:将齿轮布置在远离转矩输入端的位置。
4.连接螺纹通常为三角形螺纹,这是因为三角形螺纹()。
答案:自锁性好5.下列螺纹连接的防松措施中,()的防松原理为机械防松。
答案:开口销与槽型螺母6.受轴向变载荷的紧螺栓连接中,为提高螺栓的疲劳强度,可采取的措施是()。
答案:减小螺栓刚度,增大被连接件刚度7.当普通平键连接强度不足时,可以采用双键,两个键通常按()布置。
答案:相隔180°8.普通平键的截面尺寸通常是根据()从标准中选取。
答案:轴的直径9.影响齿轮弯曲疲劳强度的主要参数是模数m。
答案:正确10.蜗杆传动中,如果模数和蜗杆头数一定,增加蜗杆分度圆直径,将使传动效率降低,蜗杆刚度提高。
答案:正确11.V带传动中,带截面楔角为40°,为了保证带轮轮槽工作面和V带工作面接触良好,带轮的轮槽角也应等于40°。
答案:错误12.直齿锥齿轮的大端模数是标准值,因此也应按锥齿轮大端处的当量齿轮进行强度计算。
答案:错误13.变位蜗杆传动中,蜗杆不变位,只对蜗轮进行变位,变位后蜗轮节圆直径始终等于分度圆直径。
答案:正确14.链传动属于形闭合型传动,但与齿轮传动不同,其瞬时传动比是变化的。
答案:正确15.确定零件疲劳强度的许用应力[σ]时,[σ]只与材料的强度有关,与零件所经历的应力循环次数N无关。
答案:错误16.两接触表面在接触点处的接触应力σH与体积应力(如拉伸、弯曲等)一样,与所受到的法向载荷Fn成线性关系。
答案:错误17.设计某闭式软齿面标准直齿圆柱齿轮传动的中心距。
已知传递功率P1=14KW,载荷平稳。
濮良贵《机械设计》(第9版)章节题库-第10章 齿轮传动【圣才出品】
第10章 齿轮传动一、选择题1.圆柱齿轮传动,当齿轮直径不变,而减小模数时,可以( )。
A.提高齿轮的弯曲强度B.提高齿面的接触强度C.改善传动的工作平稳性D.增大齿轮传递的转矩【答案】C【解析】根据公式d=mz,齿轮的直径不变,减小模数,齿数将增加,重合度增大,从而改善运动的平稳性,还能降低齿高,减小齿坯尺寸,降低加工时的切削量,有利于节省制造费用。
2.直齿圆柱齿轮与斜齿圆柱齿轮相比,其承载能力和运动平稳性( )。
A.直齿轮好B.斜齿轮好C.二者都一样D.随使用情况而定【答案】B【解析】与直齿圆柱齿轮相比,斜齿圆柱齿轮啮合传动时,齿面接触线是斜直线,每对齿是逐渐进入啮合又逐渐退出啮合,因此传动更平稳,承载能力更大。
3.一对标准直齿圆柱齿轮传动,已知z1=20,z2=60,其齿形系数是( )。
A.Y F1>Y F2B.Y F1=Y F2C.Y F1<Y F2D.无法确定【答案】A【解析】标准直齿圆柱齿轮中,齿数越少,齿形系数越大。
4.齿宽系数φd在( )情况下可取较小值。
A.齿轮在轴上为悬臂布置B.齿轮在轴上非对称布置于两轴承之间C.齿轮对称布置于刚性轴的两轴承之间D.以上三种情况下取值相同【答案】A【解析】根据齿宽系数选取表可看出,当齿轮在轴上为悬臂布置时,可以选择较小的齿宽系数。
5.为了提高齿根抗弯曲强度,可( )。
A.增大模数B.保持分度圆直径不变而增加齿数C.采用负变位齿轮D.保持齿数不变而减小分度圆直径【答案】A【解析】影响齿根弯曲疲劳强度的主要因素是模数,增大模数,弯曲强度提高。
6.为改善或减小齿轮的动载荷系数,可( )。
A.将齿轮加工成鼓形齿B.将两齿轮做成变位齿轮C.将一个齿轮的轮齿齿顶及齿根都进行修缘D.对轮齿进行螺旋角修形【答案】C【解析】修缘之后的轮齿在开始啮合阶段相啮合的轮齿的法节差减小,从而产生的动载荷减小,故可以通过修缘减小动载荷系数。
7.某场运输带由速度1440r/min的电动机通过三套减速装置来驱动,其中a.双级直齿圆柱齿轮减速器b.套筒滚子链传动c.三角带传动。
机械设计习题集答案第十章 齿轮传动(100323修改)
题10-5 在图示的直齿圆柱齿轮传动中,齿轮1为主动齿轮,齿轮2为中间齿轮,齿轮 3为从动齿轮。
已知齿轮3所受的扭矩m N 983⋅=T ,其转速n 3=180r/min,Z 3=45,Z 2=25, Z 1=22,m=4mm 。
假设齿轮啮合效率及轴承效率均为1,试求:(1) 啮合传动时,作用在各齿轮上的圆周力F t 和径向力F r ,并将各力及齿轮转向标于图上;(2)说明中间齿轮2在啮合时的应力性质和强度计算时应注意的问题;(3)若把齿轮2作为主动齿轮,则在啮合传动时其应力性质有何变化,其强度计算与前面有何不同解答: 1.m N 444.54m N 4525983233232⋅=⋅⨯=⨯==z zT d d T T ;m N 911.47m N 2522444.542122121⋅=⋅⨯=⨯==z zT d d T TN9.1088N 224911.47200020002000111112=⨯⨯====mz T d T F F t t N3.39620tan tan 01112====t t r r F F F F αN 8.1158N 20cos 9.1088cos 0112====αt n n F F F ; 由齿轮2受力平衡条件得:N 9.1088,N 3.3962'22'2====t t r r F F F F ;3r F 与'2r F ,3t F 与'2t F 是作用力与反作用力的关系, ∴3r F ='2r F ,3t F ='2t F2.齿轮2在啮合传动时,齿轮根部弯曲应力:对称循环,双向受载。
齿面接触应力:脉动循环。
在校核弯曲强度时,应将齿根弯曲疲劳极限值乘以。
3.若齿轮2为主动,则其弯曲应力和接触应力都为脉动循环,但2轮每转一周时,轮齿同侧齿面啮合次数为2,则其应力循环次数增加2倍。
题10-5图 题解10-5图题10-6 图示为二级斜齿圆柱齿轮减速器,第一级斜齿轮的螺旋角1β的旋向已给出。
机械设计---齿轮作图题
1.图1所示蜗杆传动——斜齿圆柱齿轮传动组成的传动装置,蜗杆为主动件,若蜗杆1的转动方向如图中n1所示,蜗杆齿的螺旋线方向为右旋。
试分析:(1)为使中间轴I所受的轴向力能抵消一部分,确定蜗轮2、斜齿轮3和斜齿轮4的轮齿旋向;(2)在图1的主视图上,画出蜗轮2的圆周力F t2、径向力F r2和斜齿轮3的圆周力F t3、径向力F r32.在图6上直接改正轴系结构的错语。
(轴端安装联轴器)图61.(1)蜗轮2、齿轮3、齿轮4的旋向………………(6分)(2)F a2、F a3的方向………………(4分)(3)F r2、F t2、F r3、F t3的方向………………(4分)2.答案图。
①应画出垫片;②应画出定位轴套,并将装齿轮的轴段长度缩短;③应画出键;④应降低轴肩高度,便于拆卸轴承;⑤画出轴径变化,减小轴承装配长度;⑥画出密封件;⑦画出联轴器定位轴肩;⑧键长应改为短于轮毂长度;每改正1处错误………………(2分)(改正6处错误得满分)3.图示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统。
已知:Ⅰ轴为输入轴,转向如图所示。
(1)在下图中标出各轮转向。
(2分)(2)为使2、3两轮的轴向力方向相反,确定并在图中标出3、4两轮的螺旋线方向。
(2分) (3)在图中分别标出2、3两轮在啮合点处所受圆周力t F 、轴向力a F 和径向力r F 的方(4分)(1)各轴转向如图所示。
(2) 3轮左旋,4轮右旋。
(3) 2、3两轮的各分力方向下图所示。
F F r2a3 F t3 4. 图3中为一对圆锥滚子轴承支承的轴系,齿轮油润滑,轴承脂润滑,轴端装有联轴器。
试指出图中的结构错误(在图中错误处写出序号并在下半部改正,按序号简要说明错误的内容)(每指出一处,并正确说明错误内容和改正的,得1分,总分为10分)①键的位置应与齿轮处在同一直线上,而且结构不正确; ②轴承盖孔径应大于轴径,避免接触; ③此处不应有键联接; ④轴长应短于轮毂长度,保证轴套压紧齿轮; ⑤轴应有轴环,使齿轮定位; ⑥轴承应正装;⑦轴不应与轴承盖相碰,且不需这么长; ⑧左右两轴承盖与箱体间应有调整垫片; ⑨两轴承内侧应加封油环; ⑩箱体加工面与非加工面未分开。
机械设计各章习题答案
1章 齿轮传动一、补充题1. 在齿轮传动的设计和计算中,对于以下参数和尺寸应标准化的有 〔1〕、〔6〕 ;应圆整的有 〔5〕、〔9〕 ;没有标准的化也不应圆整的有 〔2〕、〔3〕、〔4〕、〔7〕、〔8〕、〔10〕 。
(1) 斜齿圆柱齿轮的法面模数m n ;〔2〕斜齿圆柱齿轮的端面模数m t ;(3) 分度圆直径d ; 〔4〕齿顶圆直径d a ; (5) 齿轮宽度B ;〔6〕分度圆压力角α;〔7〕斜齿轮螺旋角β;(8) 变为系数x ;〔9〕中心距a ; 〔10〕齿厚s2.材料为20Cr 的齿轮要到达硬齿面,适宜的热处理方法是 〔2〕 。
〔1〕整体淬火;〔2〕渗碳淬火;〔3〕调质;〔4〕外表淬火3.将材料为45钢的齿轮毛坯加工成为6级精度硬齿面直齿圆柱外齿轮,该齿轮制造工艺顺序应是 〔1〕 为宜。
(1) 滚齿、外表淬火、磨齿;〔2〕滚齿、磨齿、外表淬火;(2) 外表淬火、滚齿、磨齿;〔4〕滚齿、调质、磨齿4.在以下措施中, 〔2〕 不利于减轻和防止齿面点蚀发生。
(1) 提高齿面硬度;〔2〕采用粘度低的润滑油;〔3〕降低齿面粗糙度值;〔4〕采用较大的变位系数5.一对正确啮合的标准渐开线齿轮做减速传动时,如两轮的材料、热处理及齿面硬度均一样,那么齿根弯曲应力 〔1〕 。
〔1〕21F F σ>σ; 〔2〕21F F σ=σ;〔3〕21F F σ<σ6.有两个标准直齿圆柱齿轮,齿轮1的模数30511==Z ,mm m 齿数;齿轮2的模数50322==Z ,mm m 齿数,那么齿形系数和应力校正系数的乘积11Sa Fa Y Y 〔1〕 22Sa Fa Y Y〔1〕大于;〔2〕等于;〔3〕小于;〔4〕不一定大于、等于或小于2章 V 带传动一、 选择与填空1.带传动正常工作时,紧边拉力F 1和松边拉力F 2满足关系 〔2〕 。
〔1〕F 1 =F 2 〔2〕F 1- F 2 = F e 〔3〕F 1/F 1=e f α 〔4〕F 1+F 2=F 02. 假设将传动比不为1的平带传动的中心距减少1/3,带长做相应调整,而其它条件不变,那么带传动的最大有效拉力F ec 〔3〕。
完整版机械设计 机械传动部分习题答案
机械设计-机械传动部分习题答案、填空:1、 齿轮齿面失效形式有 齿面点蚀、齿面磨损、齿面胶合、塑性变形;2、 斜齿圆柱齿轮传动其两传动轴的位置相互 平行。
直齿圆锥齿轮传动其两传动轴的位置 相互垂直 。
10、 我国规定齿轮标准压力角为 11、 在相同张紧力条件下, V 带传动的承载能力比平带传动的承载能力 大。
12、 普通V 带传动的主要失效形式有:带在小带轮 上打滑和带发生 疲劳断裂破坏。
13、 V 带传动工作时,传动带受有 拉应力、离心应力和 弯曲 应力、三种应力叠加后, 最大应力发生在紧边绕入 小带轮 处。
14当带有打滑趋势时,带传动的有效拉力达到 包角 、摩擦因数、张紧力和 带速 15.带传动的最大有效拉力随预紧力的增大而 的增大而 增大 ,随带速的增加而_16. 带内产生的瞬时最大应力由紧边拉应力 和 小带轮处弯曲应力两种应力组成。
17. 在正常情况下,弹性滑动只发生在带 离开主、从动轮时的那一部分接触弧上。
18. 在设计V 带传动时,为了提高 V 带的寿命,宜选取 主大 的小带轮直径。
19. 常见的带传动的张紧装置有定期张紧装置;自动张紧装置;采用张紧轮的张紧装置 等几种。
20. 在带传动中,弹性滑动是 不可 避免的,打滑是 可以 避免的。
21.带传动工作时,若主动轮的圆周速度为 V 1,从动轮的圆周速度为V 2,带的线速度为V ,则它们的关系为 v 1 _______ V , v 2 ______ V 。
22. V 带传动是靠带与带轮接触面间的摩擦 力工作的。
V 带的工作面是 两侧 面。
23. 当中心距不能调节时,可采用张紧轮将带张紧, 张紧轮一般应放在 松边 的内侧, 这样可以使带只受 单向 弯曲。
为避免过分影响 小 带轮上的包角,张紧轮应尽量靠近 大_带轮。
24. V 带传动比不恒定主要是由于存在弹性滑动 _______ 。
25. V 带传动限制带速 V V 25〜30 m / s 的目的是为了 避免v 过大,使离心力过大,而 v 过小,使受力增大,造成带根数过多 ____________ ; 限制带在小带轮上的包角1> 120 °的目的是 增大摩擦力,提高承载能力 _________ 。
濮良贵《机械设计》章节题库(带传动)【圣才出品】
5.带传动中,当载荷小于许用值时,带的紧边拉力不松边拉力的关系 F1/F2 比值为 ( )。
A.F1/F2=1
2 / 40
圣才电子书
B.1 F1 F2 e fv1
C. F1 F2 e fv1
D. F2 F1 e fv1
十万种考研考证电子书、题库视频学习平台
【答案】B
【解枂】在带传动中,当带有打滑趋势时,带传动的有效拉力达到最大值。这时,带的
紧边拉力 F1 和松边拉力 F2 的关系用柔韧体摩擦的欧拉公式表示有 F1 F2 e fv1 ,当载荷 小于许用值时,二者比值发小,只有在空载时才减小为 1,所以答案为1 F1 F2 e fv1 。
6.带传动的传动比不小带轮的直径一定时,若增大中心距,则小带轮上的包角( )。 A.减小 B.增大 C.丌发 D.无法确定 【答案】B 【解枂】由小带轮的包角α1≈180°-(dd2-dd1)×57.3°/a,可知中心距 a 增大,小 带轮的包角α1 增大。
4 / 40
圣才电子书 十万种考研考证电子书、题库视频学习平台
10.有一减速装置由带传动、链传动和齿轮传动组成,其安排顺序以方案( )为 好。
A.带传动→齿轮传动→链传动 B.链传动→齿轮传动→带传动 C.带传动→链传动→齿轮传动 D.链传动→带传动→齿轮传动 【答案】A 【解枂】带传动通常放在传动系统的高速级,链传动丌适合高速场合。
的轮槽工作面紧密贴合。
8.同一 V 带传动,若主动轮转速丌发,用于减速(小带轮主动)比用于增速(大带轮 主动)所能传递的功率( )。
A.大 B.相等 C.小 D.无法确定 【答案】C 【解枂】主动轮转速丌发时,减小主动带轮的直径,则带速将减小,单根 V 带所能传 递的功率减小,总功率降低。
机械设计题库 齿轮传动
B。
A. σ H1 < σ H2
B. σ H1 = σ H2
C. σ H1 > σ H2
D. 可能相等,也可能不等
(9) 一对标准圆柱齿轮传动,已知 z1 = 20, z2 = 50 ,它们的齿形系数是 C 。
A. YFa1 < YFa 2
B. YFa1 = YFa 2
C. YFa1 > YFa 2
A. 适用于大中心距传递
B. 单级传动比大
C. 传动效率高
D. 瞬时传动比准确
(57) 斜齿轮不产生根切的最少齿数为 B 。
A. 大于 17
B. 小于 17
C. 等于 17
D. 没有限制
(58) 齿轮设计中,采用负变位的主要目的之一在于 B 。 -
A. 提高齿轮抗弯曲强度
B. 配凑中心距
C. 避免根切
(28) 对于闭式软齿面齿轮传动,在润滑良好的条件下,最常见的失效形式为 C 。
A. 齿面塑性变形
B. 齿面磨损
C. 齿面点蚀
D. 齿面胶合
(29) 在下面各方法中, C 不能增加齿轮轮齿的弯曲强度。
A. 直径不变,模数增大
B. 由调质改为淬火
C. 齿轮负变位
D. 适当增加齿宽
(30) D 是开式齿轮传动最容易出现的失效形式之一。
(26) 斜齿圆柱齿轮齿数、模数不变,螺旋角加大,则分度圆直径 A 。
A. 加大
B. 减小
C. 不变
D. 不一定
(27) 对于圆柱齿轮传动,当保持齿轮的直径不变而减小模数时,可以 A 。
A. 改善传递的平稳性
B. 提高轮齿的弯曲强度
C. 提高轮齿的接触强度
D. 提高轮齿的静强度
机械设计复习参考题(第10章齿轮传动)
例 10-7 图 1
解: (1) 各轮的转向和2轮的螺向如例10-8图2所示。 (2) 3轮为左旋、4轮为右旋,如图所示。 (3) 齿轮2、3 所受的各个分力如图所示。 (4) 求齿轮3所受分力: n nz 960 × 22 n3 = n 2 = 1 = 1 1 = = 222.3 r/min i12 z2 95
长
沙 大 学
2 KT1 (u + 1) ≤ [σ H ] bd 12 u
1
MPa ,重合度系数 Z ε =0.9,是按接触疲劳强度,求该齿轮传动传
提示:接触疲劳强度校核公式为
σ H = Z E Z H Zε
2 KT1 (u + 1) bd12 u
≤ [σ H ]
解:由已知条件: u = z2 / z1 = 75/25 = 3 d1 = m z1 = 3×25 = 75 mm b =φd d1 = 1×75 = 75 mm 因为大齿轮的许用接触应力较低,故按大齿轮计算承载能力:
解: (1) 两轮所受分力的方向如例10-8图2所示。 (2) 求各个分力的大小: P 3 T1 = 9550 = 9550 × = 29.844 Nm n1 960
d m1 = mz1 (1 − 0.5φ R ) = 4 × 28 × (1 − 0.5 × 0.3) = 95.2 mm tan δ 1 = z1 / z 2 = 0.5833 , δ 1 = 30.2564° = 30°15′23′′ 2T1 2 × 29.844 × 10 3 = = 627 N d m1 95.2 Fr1 = Ft1 tan α cos δ 1 = 627 × tan 20° × cos 30.2564° = 197 N Fr1 = Ft1 tan α sin δ 1 = 627 × tan 20° × sin 30.2564° = 115 N Ft1 =
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第13章齿轮传动
【思考题】
13-1 齿轮传动常见的失效形式有哪些?齿轮传动的设计计算准则有哪些?在工程设计实践中,对于一般闭式硬齿面、闭式软齿面和开式齿轮传动的设计计算准则是什么?
13-2 在齿轮传动设计时,提高齿轮的疲劳强度的方法有哪些?
13-3 与直齿轮传动强度计算相比,斜齿轮传动的强度计算有何不同?
13-4 如何确定齿轮传动中的许用接触强度和许用弯曲强度值?
13-5 根据齿轮的工作特点,对轮齿材料的力学性能有何基本要求?什么材料最适合做齿轮?为什么?
13-6 齿轮传动设计的流程怎样?如何用框图表示?
13-7 在齿轮结构设计时,齿轮的结构主要由什么参数决定?
A级能力训练题
1.一对齿轮要正确啮合,必须相等的参数是________。
(1)直径(2)宽度(3)齿数(4)模数
2.一般参数的闭式钢齿轮传动,其主要失效形式:软齿面传动(≤350 HBS)________,
硬齿面传动(>350 HBS)________。
(1)轮齿折断(2)齿面点蚀(3)齿面磨损(4)齿面胶合(5)塑性变形
3.开式齿轮传动的主要失效形式是________。
(1)轮齿折断(2)齿面点蚀(3)齿面磨损(4)齿面胶合(5)塑性变形
4.高速重载齿轮传动,当散热条件不良时,其主要失效形式是________,低速重载软齿面
齿轮传动,其主要失效形式是________。
(1)轮齿折断(2)齿面点蚀(3)齿面磨损(4)齿面胶合(5)塑性变形
5.双向运转低速重载软齿面齿轮传动,其主要失效形式是________。
(1)轮齿折断(2)齿面点蚀(3)齿面磨损(4)齿面胶合(5)塑性变形
6.齿面硬度HBS>350的钢齿轮的加工工艺为。
(1)齿坯加工—→淬火—→滚齿—→磨齿
(2)齿坯加工—→滚齿—→磨齿—→淬火
(3)齿坯加工—→滚齿—→淬火—→磨齿
(4)齿坯加工—→淬火—→磨齿—→滚齿
7.下列措施中,不利于减轻和防止点蚀,提高齿面接触强度。
(1)提高齿面硬度(2)采用低粘度润滑油(3)降低齿面粗糙度值
8.设计斜齿圆柱齿轮传动时,螺旋角β一般在80~200范围内选取,β太小,斜齿轮传动
的优点不明显,太大则会引起。
(1)啮合不良(2)制造困难(3)轴向力太大(4)传动平稳性下降
9.对于硬度小于350HBS的闭式齿轮传动,当采用同牌号的钢材制造时,一般采用的热处
理方法是。
(1)小齿轮淬火,大齿轮调质(2)小齿轮淬火,大齿轮正火
(3)小齿轮调质,大齿轮正火(4)小齿轮正火,大齿轮调质
10.斜齿圆柱齿轮传动,如螺旋角越大,则传动的平稳性,产生的轴向力。
(1)越小(2)越大(3)没影响
11.直齿圆锥齿轮传动的强度计算是以当量圆柱齿轮为计算基础。
(1)小端(2)大端(3)齿宽中点处
12.一对标准圆柱齿轮传动,若大小两齿轮的材料或热处理方法不同,则工作时两齿轮间的
应力关系属于下列第种。
(1)σH1≠σH2,σF1≠σF2, [σ]Hl=[σ]H2,[σ]Fl=[σ]F2
(2)σH1=σH2,σF1≠σF2, [σ]Hl≠[σ]H2,[σ]Fl≠[σ]F2
(3)σH1≠σH2,σF1=σF2, [σ]Hl≠[σ]H2,[σ]Fl≠[σ]F2
(4)σH1=σH2,σF1=σF2, [σ]Hl=[σ]H2,[σ]Fl=[σ]F2
13.为了降低齿轮传动的附加动载荷,在设计时除了提高齿轮精度外,还可以________。
(1)提高表面硬度(2)提高表面粗糙度(3)尽量减小齿轮直径和圆周速度14.为了降低齿轮传动中齿向载荷分布不均的程度,可以________。
(1)进行齿顶修缘(2)将轮齿制成鼓形(3)降低齿轮支承刚度
15.某传动装置中,采用带传动、链传动、齿轮传动三级减速,从高速级到低速级的传动方
案布置应采用。
(1)电动机→带传动→链传动→齿轮传动
(2)电动机→链传动→齿轮传动→带传动
(3)电动机→带传动→齿轮传动→链传动
(4)电动机→齿轮传动→链传动→带传动
B级能力训练题
16.一标准直齿圆柱齿轮传动,主动轮1和从动轮2的材料和热处理硬度均相同,齿数z1
<z2,则它们的齿根弯曲应力。
(1)σ F 1>σ F 2 (2)σ F 1=σ F 2 (3)σ F 1<σ F 2
17.当齿轮材料和热处理条件一定时,许用弯曲应力在情况下的值较大。
(1)轮齿双向运转(2)轮齿受单向弯曲(3)轮齿在传动中为惰轮18.轮齿弯曲强度计算中的齿形系数Y Fa与无关。
斜齿轮和圆锥齿轮强度计算中的齿
形系数Y Fa 和应力修正系Y Sa 应按 查图表。
(1)模数 (2)压力角 (5)宽度及精度
(3)实际齿数 (3)当量齿数 (3)不发生根切的量小齿数
19. 提高齿轮传动的接触强度,可考虑采取 的方法。
(1)增大中心距 (2)采用闭式传动 (3)提高齿面硬度 (4)增大模数、减小齿数
20. 一减速齿轮传动,主动轮1用45号钢调质,从动轮2用45号钢正火,则它们的齿面接
触应力的关系是 。
(1)бH1<бH2 (2)бH 1 = бH 2 (3)бH 1 >бH 2
21. 齿轮弯曲强度计算中齿形系数Y Fa 反映了 对轮齿弯曲强度的影响。
标准直齿圆柱
齿轮的形系数Y Fa 取决于 。
(1)轮齿的形状 (2)轮齿的大小 (3)模数 (4)齿数
22. 斜齿圆柱齿轮比直齿圆柱齿轮的承载能力高,下列原因不包括在内的是 。
(1)螺旋角β使接触线长度增大
(2)轴向力使齿轮法向载荷Fn 下降
(3)重合度ε较大,传动更平稳
23.
24. 有两个标准直齿圆柱齿轮,齿轮1: m 1=5mm ,z 1=20;齿轮2:m 2=3mm ,z 2=60,则
它们的齿形系数 。
(1)Y F a1 < Y F a2 (2)Y F a1 = Y F a2 (3)Y F a1 > Y F a2
25.
26. 一对斜齿圆柱齿轮传动。
已知模数m n =4mm ,齿数z 1=25,z 2=98,螺旋角β=10°5′47″,
齿宽b 1=85mm ,b 2=80mm ,则该传动的齿宽系数ψd 等于 。
(1)0.83 (2)0.84 (3)0.80 (4)0.79
27. 设计一直齿圆柱齿轮传动,已求得中心距A =200mm ,这时齿轮的许用接触应力[σ
H ]1=700N/mm 2,[σH ]2=500N/mm 2
,现要求传递扭矩增加到原来的4倍,并改为硬齿面齿s
轮,[σH ]1=[σH ]2=1000 N/mm 2,若中心距不能改变,则在其它参数和条件不变时,齿轮
的宽度应变为原来的______。
(1)1/4倍 (2)1/2倍 (3) 2 倍 (4) 4 倍 (5)一样
C 级拓展训练题
28. 如果对圆柱齿轮传动进行高度变位,则其齿面接触强度______。
(1)比原来提高 (2)比原来降低 (3)与原来一样
29.
30. 直齿圆锥齿轮径向变位时,多采用高度位,其主要原因是______。
(1)不使两的节锥角发生变化 (2)不使齿轮的锥距发生变化
(3)不使两齿轮的轴间夹角发生变化
31. 圆弧齿轮传动,在轴向尺寸受限制时,可采用______的措施来提高其承载能力。
(1)增大模数(2)减小螺旋角(3)双啮合线齿廓(2)增加齿的啮合对数
32.
33.圆弧齿轮传动在啮合过程中,理论上为____________。
(1)面接触(2)线接触(3)点接触
34.圆弧齿轮传动的工作连续性是依靠____________来保证的。
(1)端面重合度(2)轴面重合度(3)端面重合度与轴面重合度。
