悬臂梁算不算框架梁

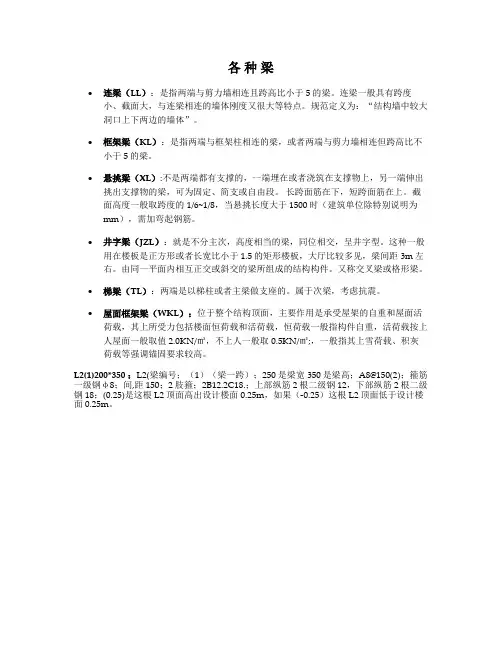

各种梁的表示法及说明
各种梁
•连梁（LL）：是指两端与剪力墙相连且跨高比小于5的梁。
连梁一般具有跨度小、截面大，与连梁相连的墙体刚度又很大等特点。
规范定义为：“结构墙中较大洞口上下两边的墙体”。
•框架梁（KL）：是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
•悬挑梁（XL）:不是两端都有支撑的，一端埋在或者浇筑在支撑物上，另一端伸出挑出支撑物的梁，可为固定、简支或自由段。
长跨面筋在下，短跨面筋在上。
截
面高度一般取跨度的1/6~1/8，当悬挑长度大于1500时（建筑单位除特别说明为
mm），需加弯起钢筋。
•井字梁（JZL）：就是不分主次，高度相当的梁，同位相交，呈井字型。
这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板，大厅比较多见，梁间距3m左右。
由同一平面内相互正交或斜交的梁所组成的结构构件。
又称交叉梁或格形梁。
•梯梁（TL）：两端是以梯柱或者主梁做支座的。
属于次梁，考虑抗震。
•屋面框架梁（WKL）：位于整个结构顶面，主要作用是承受屋架的自重和屋面活荷载，其上所受力包括楼面恒荷载和活荷载，恒荷载一般指构件自重，活荷载按上人屋面一般取值2.0KN/㎡，不上人一般取0.5KN/㎡;，一般指其上雪荷载、积灰
荷载等强调锚固要求较高。
L2(1)200*350 ：L2(梁编号；（1）（梁一跨）；250是梁宽350是梁高；A8@150(2)；箍筋一级钢φ8；间,距150；2肢箍；2B12.2C18.；上部纵筋2根二级钢12，下部纵筋2根二级钢18；(0.25)是这根L2顶面高出设计楼面0.25m，如果（-0.25）这根L2顶面低于设计楼面0.25m。
悬臂梁结构设计
梁、柱、墙、板筋的一般计算规则一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d；抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2×锚固（20d）+2×斜段长度+次梁宽度+2×50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
悬臂梁
梁、柱、墙、板筋的一般计算规则一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d；抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2×锚固（20d）+2×斜段长度+次梁宽度+2×50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
建筑中梁、柱的定义及分类
建筑中梁、柱的定义及分类
梁：KL.框架梁，WKL：屋面框架梁；KZL：框支梁；L：非框架梁；XL：悬挑梁；JZL：井字梁；LL：连续梁；
柱：KZ：框架柱；KZZ：框支柱；XZ：芯柱；LZ：梁上柱；QZ剪力墙上柱。
一、梁的定义及分类：由支座支承，承受的知外力以横向力和剪力为主，以弯曲为主要变形的构件称为梁
1、从功能上分（结构梁）：如基础地梁、框架梁等。
与柱、承重墙等竖向构件共同构成空间；
2、从结构体系（构造梁）：如圈梁、过梁、连系梁等。
起到抗裂、抗专震、稳定等构造性作用；
3、从施工工艺分，有现浇梁、预制梁等
4、从材料上分，工程中常用的有型钢梁、钢筋混凝土梁、木梁、钢包砼梁等
二、柱的定义及分类：
1、框架柱：就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础的柱子。
是主要的竖向支撑结构，也是框架结构中承受力最大的构件
2、转换柱：是支承转换梁的框架柱子。
转换柱是因为建筑功能要求,下面是框架结构，上部是剪力墙结构。
在两种受力结构之间的转换部位的这层，这里的柱子叫转换柱
3、芯柱：有两种，一种是砌块墙内的芯柱，一种是混凝土框架柱内的芯柱。
4、梁上柱:就是不在基础中生根而是在梁上升起的柱子。
通常出现在建筑上下的结构布局发生变化时。
5、墙上柱：是在剪力墙上出现的柱子。
通常出现在建筑上下的结构布局发生变化时。

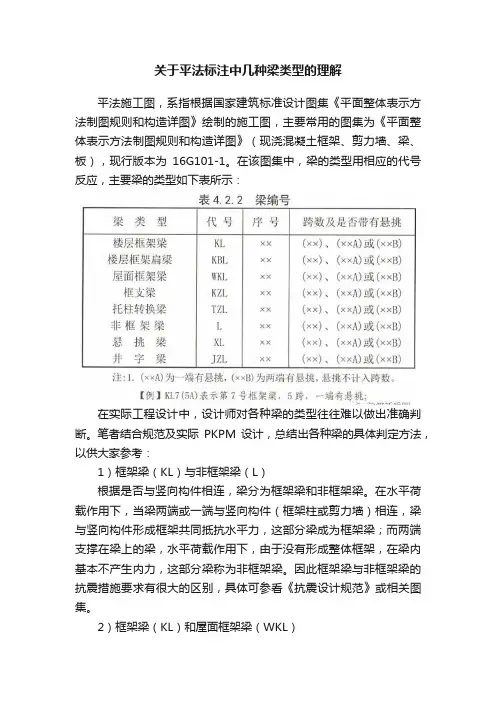

关于平法标注中几种梁类型的理解
关于平法标注中几种梁类型的理解平法施工图，系指根据国家建筑标准设计图集《平面整体表示方法制图规则和构造详图》绘制的施工图，主要常用的图集为《平面整体表示方法制图规则和构造详图》（现浇混凝土框架、剪力墙、梁、板），现行版本为16G101-1。
在该图集中，梁的类型用相应的代号反应，主要梁的类型如下表所示：在实际工程设计中，设计师对各种梁的类型往往难以做出准确判断。
笔者结合规范及实际PKPM设计，总结出各种梁的具体判定方法，以供大家参考：1）框架梁（KL）与非框架梁（L）根据是否与竖向构件相连，梁分为框架梁和非框架梁。
在水平荷载作用下，当梁两端或一端与竖向构件（框架柱或剪力墙）相连，梁与竖向构件形成框架共同抵抗水平力，这部分梁成为框架梁；而两端支撑在梁上的梁，水平荷载作用下，由于没有形成整体框架，在梁内基本不产生内力，这部分梁称为非框架梁。
因此框架梁与非框架梁的抗震措施要求有很大的区别，具体可参看《抗震设计规范》或相关图集。
2）框架梁（KL）和屋面框架梁（WKL）在框架梁中，根据梁端部与竖向构件相连的节点是否在竖向构件的顶部，分为楼层框架梁（KL）和屋面框架梁（WKL）。
当梁端节点不在柱顶时，梁的上部纵向受力钢筋锚入在具有一定压应力的混凝土内部时，只需要满足锚固长度即可实现有效的锚固，如下图1所示，这类梁称为楼层框架梁（KL）；当框架梁端部节点位于竖向构件的顶部时，由于框架梁上部钢筋无法锚在受压的混凝土内，因此这部分钢筋需要考与柱外侧钢筋连接（搭接或连通），才能保证钢筋充分发挥其抗拉作用，这部分梁，成为屋面框架梁，如图2所示。
图1 框架梁（KL）端节点图 2 屋面框架梁（WKL）端节点3）悬挑梁（XL）当梁的某一端或两端无支座时，称为悬挑梁。
悬挑梁悬挑部分为静定结构，一旦破坏（包括出现塑性铰），该悬挑部分即失效，不存在内力重分布，因此悬挑梁的设计及相关构造与普通梁也有较大的不同。
4）框支梁和托柱转换梁当上部结构部分竖向构件不能连续贯通落地时，需要设置转换构件，转换构件包括转换梁、转换桁架、转换板等。
梁的归类
箍筋的表示
梁纵向钢筋的表示
梁侧面纵向钢筋的表示
长度锚固形式同楼层框架梁下部纵筋
常 见 的 梁 钢 筋（十种） 筋（十种）
上部通长筋
计算公式: 计算公式: 各跨长之和-左支座内侧-右支座内侧+锚固＋ ＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度
梁 的 归 类
主梁： 框架梁 KL 屋面框架梁 WKL 框肢梁 KZL 非框架梁 L 悬挑梁 XL 井字梁 JZL 框架梁 楼层框架梁 屋面框架梁 不带悬 挑 框肢梁 次梁 框架梁 非框架梁 井字梁 悬挑梁 带悬挑
梁 的 分 类
表 达 方 式
构造及配筋信息： 构造及配筋信息： 制图规则：
1、梁编号 框架梁 KL 屋面框架梁 WKL 3、箍筋 框肢梁 KZL 4、上部贯通筋或架立钢筋 非框架梁 L 悬挑梁 XL 截面注写方式 井字梁 JZL 6、梁支座上部筋 7、梁下部钢筋 8、附加钢筋及构造钢筋 5、侧面纵向构造钢筋或受扭钢 筋 平面注写方式 2、截面尺寸
分析8*D 分析8*D的来历
箍 筋 的 注 意 点 1
单跨梁的输入
箍 筋 的 注 意 点 2
单跨梁的输入
箍 筋 的 注 意 点 3
单跨梁的输入
非抗震只需知道起步值
拉
筋
计算公式 拉筋长度＝梁宽-2*保护层 拉筋长度＝梁宽-2*保护层 +2*11.9d+2*d +2*11.9d+2*d 梁宽<=350时 直径6mm 梁宽<=350时，直径6mm 梁宽>350时 直径8mm 梁宽>350时，直径8mm 拉筋间距为非加密区箍筋间 距的两倍
梁类构件——精选推荐
四、工程量计算
在计算梁钢筋的同时，自动计算砼、模板、脚手架等工程量。
1．计算规则
现浇砼梁的砼按图示断面尺寸乘以梁长以立方米计算，梁与柱连接时，梁长算至 柱侧面；主梁与次梁连接时，次梁长算至主梁侧面；梁与板整体浇筑时，梁高算至板 底。
现浇砼梁模板，按梁三面展开宽度乘以梁长，以平方米计算，梁梁相交时，不扣 除次梁梁头所占主梁模板面积；梁板连接时，梁侧壁模板算至板下坪；单梁支座处的 模板不扣处，端头处的模板亦不增加。
5
5）默认下部筋：各跨的下部筋不输入时，以集中标注中下部筋为准。 6）贯通腰筋：以 G 开通表示构造腰筋，以 N 开头表示抗扭腰筋，如 4GΦ 10,开
头不输入 G 或 N 时，则．默．认．抗．扭．腰．筋． 7）箍筋：如Φ 10@100/200。 8）箍筋支数：输入箍筋支数，如输入 4，表示箍筋为 4 支箍。 9）架立筋：输入Φ 10 或 2Φ 10，不．输．入．根．数．时．，．软．件．按．箍．筋．支．数．-．上．部．贯．通．筋．根．
9
3. 高级设置：鼠标双击“〉〉”列，可显示高级设置相关内容，包括截面样式、变截
面样式、加腋。
1) 截面类型：软件默认为矩形梁，如果为异型梁，则需要选择梁的截面样式，并
定义附加筋。
截面类型 2
截面类型 2-1
截面类型 3
截面类型 3-1
截面类型 4
截面类型 5
2) 变截面样式:定义当前跨与上一跨截面标高的变化。 3) 加腋：含有加腋时，输入加腋的宽*高，如 300*300。
8
梁原位标注输入示例：
6) 箍筋、架立筋、腰筋、拉筋：这部分信息不输入时，按集中标注，只有原位标注与 集中标注不同时，需要输入，则以原位标注替换集中标注。输．入．箍．筋．时．，．在．括．号．内．输． 入．支．数．，．如．Φ．1．0．@．1．0．0．(．4．)．。如下图，表示第 3 跨的箍筋采用全加密，腰筋采用了抗扭腰 筋，其他仍然按集中标注。
梁的分类
连梁是指两端与剪力墙相连且跨高比小于5的梁。
基础拉梁是指两端与承台或独立柱基相连的梁，与次梁相同之处在于基础拉梁也是没有抗震要求的、基础拉梁的箍筋也没有加密区和非加密区的要求。
框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
次梁是指两端搭在框架梁上的梁。
基础梁简单说就是与基础上的梁。
基础梁一般用于框架结构、框架剪力墙结构，框架柱落于基础梁上或基础梁交叉点上，其主要作用是作为上部建筑的基础，将上部荷载传递到地基上，基础梁作为基础，起到承重和抗弯功能，一般基础梁的截面较大，截面高度一般建议取1/4~1/6跨距，这样基础梁的刚度很大，可以起到基础梁的效果，其配筋由计算确定。
基础梁断面一般作成梯形。
梁的分类与构造及受力特征梁是一种受弯构件。
梁按断面外形尺寸分，可分为矩形梁、工字梁、T形梁、工字薄腹梁等。
梁按受力状态分，可分为简支梁、连续梁、悬臂梁等。
当梁的两端搁置在墙或柱上，受墙、柱嵌固作用很小时，可看成一端固定交接，另一端可平动的简支梁。
当跨度太大简支梁不能满足经济要求时，在两端支座之间增设若干个中间支座，为连续梁。
梁上有次梁处（包括挑梁端部）应附加箍筋和吊筋，宜优先采用附加箍筋。
当梁底距外窗顶尺寸较小时，宜加大梁高做至窗顶。
外部框架梁尽量做成外皮与柱外皮齐平。
梁也可偏出柱边一较小尺寸。
梁与柱的偏心可大于1/4柱宽，并宜小于1/3柱宽。
折梁外阳角纵筋贯通，内阴角处纵筋应断开相互锚固，并增加附加箍筋。
梁上部纵筋不能在支座处连接，宜在梁跨中三分之一范围内连接，梁下部纵筋不能在跨中连接，应在支座内锚固，也可贯通支座减少支座内钢筋拥挤现象，梁下部纵筋也可在支座外连接，但应避开梁箍筋加密区。
原则上梁纵筋宜小直径小间距，有利于抗裂，但应注意钢筋间距要满足要求，并与梁的断面相应。
梁宽大于350时，应采用四肢箍。
计算梁内箍筋宽度时应将梁纵筋等距，箍筋肢距可不等。
小断面的连续梁或框架梁，上、下部纵筋均应采用同直径的。
悬臂梁算不算框架梁
前段时间，有朋友问我“悬臂梁算不算框架”。
我估计他问题的实质是想知道“框架梁外伸的悬臂梁要不要满足框架梁的箍筋构造”。
朋友告诉我：上次碰到个审图的说这个违反混凝土规范11.3.6-2条框架梁底筋和面筋面积比值问题，违反了强条。
本人的意见是：框架梁外伸的悬臂梁不算框架。
原因：梁的悬臂段是静定的，其根部一旦达到抗弯强度极限、出现塑性铰，就会直接破坏，不可能像超静定的框架梁那样考虑出现塑性铰后的内力重分布，不需要像超静定的框架梁那样保证塑性铰部位的延性。
框架梁外伸的悬臂梁不需要满足框架梁箍筋构造的规范要求，也不需要满足框架梁底筋和面筋面积比值的规范要求。
当然，悬臂梁底筋需要满足最小配筋率，毕竟可能承受竖向地震作用。
清华大学李广信教授在其著作《岩土工程20讲》（人民交通出版社，2007年）中，曾对我国岩土工程规范标准存在的问题进行了以下精彩的点评：其实结构设计的技术规范也不遑多让，由于要执行强制性技术条文，使审图者和设计人有章可循，有的时候不得不把一些“傻瓜条文”写入规范。
下面以《高层建筑混凝土结构技术规程》JGJ3-2010第6.1.8条为例简单说说吧。
该条文的正文如下，稍有结构知识的人看了都可能会笑起来，这样的内容还要写进规范，怪不得规范越来越厚了：可是再仔细看对应的条文说明，你才可能理解规范编者的苦衷：因为框架梁有很多强制性条文，如果不规定清楚，恐怕连“什么是框架梁”都成了问题，进而影响了那些强制性条文执行。
应该是实际工程中遇到很多关于上面图4中L2的争议，规范编委才会迫于无奈加入第6.1.8条的。
可是加上这样的“傻瓜条文”并不能解决所有的争议，比如上面提到的“悬臂梁算不算框架梁”，估计以后规范修编又要补充了。
即使补充规定了“悬臂梁不算框架梁”,还是存在问题！比如上面图4，如果纵向框架梁跨度很大（比如说是20米）、而L2跨度很小（比如说是2.5米），L2实际上起悬臂梁的作用，那L2还是否需要按高规6.1.8条条文说明的要求来处理呢？是不是又要补充规定“什么是悬臂梁”呢？现在，结构设计工作中存在一些不是很好的倾向，其中之一就是过度依赖规范，一方面导致部分审图和设计人对规范条文钻牛角尖、过度解读，争论不休；另方面部分审图和设计人遇到规范没有规定的工程实际问题，就束手无策。
结构梁知识讲解范文
结构梁知识讲解范文结构梁是一种常见的结构元素，广泛应用于建筑工程和桥梁工程中。
它是由水平梁和竖向柱子组成的平面框架，主要用于承载和传递荷载。
下面将对结构梁的常见类型、设计原则和施工方法进行详细讲解。
一、结构梁的常见类型1.矩形梁：矩形梁是最常见的结构梁类型，其截面形状为矩形。
矩形梁适用于小跨度和荷载较小的情况下，承载能力较弱。
2.T型梁：T型梁的截面形状为T字形，其特点是上部翼缘较宽，适用于大跨度和荷载较大的情况，承载能力较强。
3.箱形梁：箱形梁可以看作是由两个矩形梁组成的结构，上下两个矩形梁通过垂直的薄壁连接起来，构成一个箱形的梁体。
箱形梁在承载能力和刚度上都具有较强的优势，适用于大跨度和大荷载的情况。
4.悬臂梁：悬臂梁是一种梁的延伸形式，梁的一端固定在墙上或支墩上，另一端悬挂在空中。
悬臂梁常用于桥梁工程中，承载能力强，但需要注意悬臂端的支撑和固定。
二、结构梁的设计原则1.强度原则：结构梁在设计时必须满足承受荷载的强度要求。
设计人员需要根据荷载的类型和大小，选择适当的梁的截面形状和尺寸，以确保梁具有足够的强度承受荷载。
2.刚度原则：结构梁在设计时还需要满足一定的刚度要求。
刚度是指梁在荷载作用下变形的能力。
设计人员需要根据结构的变形要求，选择适当的梁的截面形状和尺寸，以确保梁具有足够的刚度。
3.稳定性原则：结构梁的设计还需要考虑其稳定性。
结构梁在荷载作用下不能发生失稳现象，设计人员需要通过适当的支撑和固定措施，确保梁的稳定性。
三、结构梁的施工方法1.预制梁施工：预制梁是在工厂进行加工制作的梁体，施工时直接安装到现场。
预制梁可以通过钢模板或木模板进行制作，然后在工厂中进行混凝土浇筑，最后再进行养护。
预制梁施工可以提高工程的施工效率和质量。
2.现浇梁施工：现浇梁是指在现场进行混凝土浇筑的梁体，施工时需要搭设模板和支撑体系，并按照设计要求进行混凝土浇筑。
现浇梁施工需要注意混凝土的配合比例和浇筑工艺，以确保梁的质量和强度。
[说明]常见连梁、边框梁、边缘构件、框架梁
![[说明]常见连梁、边框梁、边缘构件、框架梁](https://img.taocdn.com/s3/m/644a210db90d6c85ec3ac69d.png)
连梁编辑是指在剪力墙结构和框架—剪力墙结构中，两端与剪力墙相连且跨高比小于5的梁。
在11G101图集中，连梁分为连梁（对角暗撑配筋）、连梁（交叉斜筋配筋）和连梁（集中对角斜筋配筋）三种，分别编号LL(JC)、LL（JX）和LL （DX）。
参见下图。
2梁暗撑做法编辑梁暗撑一般用于剪力墙的连梁中。
当连梁的跨高比不大于2时（只要是剪力墙筒体结构中），一般要在连梁中设置暗撑或交叉钢筋，这种暗撑是斜向交叉的。
跨高比不大于2的框筒梁和内筒连梁宜采用交叉暗撑；跨高比不大于1的框筒梁和内筒连梁应采用交叉暗撑，且应符合下列规定：1 .梁的截面宽度不宜小于300mm；.2. 全部剪力应由暗撑承担。
每根暗撑应由4根纵向钢筋组成，纵筋直径不应小于14mm，其总面积As应按下列公式计算;3. 两个方向斜撑的纵向钢筋均应采用矩形箍筋或螺旋箍筋绑成一体，箍筋直径不应小于8mm，箍筋间距不应大于200mm及梁截面宽度的一半；端部加密区的箍筋间距不应大于100mm，加密区长度不应小于600mm及梁截面宽度的2倍；4 纵筋伸入竖向构件的长度不应小于lal，非抗震设计时lal可取la；抗震设计时lal宜取1.15la；5 梁内普通箍筋的配置应符合本规程第9.3.7条的构造要求。
附：具体做法见平法图集11G101-1第76页。
跨高比跨高比是简支梁计算跨度与其梁截面高度之比值。
这个比值通常影响梁的稳定性,一般比较合理的比值是跨高比为12,就是梁高是跨度的1/12。
《高规》6.3.1 条规定：框架结构的主梁截面高度hb可按（1/10～1/18）lb确定，lb为主梁计算跨度；梁净跨与截面高度之比不宜小于4。
梁的截面宽度不宜小于200mm。
当梁高较小或采用扁梁时，应验算其承载力和受剪截面要求外；尚应满足刚度和裂缝的有关要求。
在计算挠度时，可扣除梁的合理起拱值；对现浇梁板结构，宜考虑梁受压翼缘的有利影响。
需要掌握的设计要点1)钢筋混凝土梁的跨高比对它的结构性能有很大的影响。
悬臂梁
梁、柱、墙、板筋的一般计算规则一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d}4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d；抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2×锚固（20d）+2×斜段长度+次梁宽度+2×50，其中框梁高度>800mm夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4 注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
梁的分类——精选推荐
梁的分类
梁按照结构力学属性可分为：静定梁和超静定梁，静定梁有简 直梁、外伸梁，悬臂梁、多跨静定梁（房屋建筑工程中很少用，路 桥工程中有使用）；超静定梁有单跨固端梁、多跨连续梁。
梁按照结构工程属性可分为：框架梁、剪力墙支承的框架梁、 内框架梁、梁、砌体墙梁、砌体过梁、剪力墙连梁、剪力墙暗梁、 剪力墙边框梁。
梁按照其在房屋的不同部位，可分为屋面梁、楼面梁、地下框 架啊梁、基础梁。
梁依据截面形式，可分为：矩形截面梁、T形截面梁、十字形 截面梁、工字形截面梁、匚形截面梁、囗形截面梁、不规则截面 梁。
梁依据梁宽与梁高的不同比值，可分为：深梁、梁、宽扁梁。
依据梁与板的相对位置，可分为（正）梁、反梁。
依据梁与梁之间的搁置与支承关系，可把梁分为主梁和次梁。
非梁称谓带梁字的构件有：单桩承台梁、多桩承台梁、基础砌 体圈梁、砌体圈梁，这些类梁构件，仅仅在称谓上带个“梁”字， 不是以弯曲变形为主，不是力学意义上的受弯构件。
一根具体的梁，出现于工程项目中，应当是上述N种属性的叠
加。
区分连梁、框架梁、非框架梁、主梁、次梁
区分连梁、框架梁、非框架梁、主梁、次梁区分连梁、框架梁、非框架梁、主梁、次梁 [图片]••这下都明白了~~~~~~~~~~~~~~~1、连梁和框架梁：连梁是指两端与剪力墙相连且跨高比小于5的梁（具体条文详见“高规”第7.1.8条）；框架梁是指两端与框架柱相连的梁，或者两端与剪力墙相连但跨高比不小于5的梁。
两者相同之处在于：一方面从概念设计的角度来说，在抗震时都希望首先在框架梁或连梁上出现塑性铰而不是在框架柱或剪力墙上，即所谓“强柱弱梁”或“强墙弱连梁”；另一方面从构造的角度来说，两者都必须满足抗震的构造要求，具体说来框架梁和连梁的纵向钢筋（包括梁底和梁顶的钢筋）在锚入支座时都必须满足抗震的锚固长度的要求，对应于相同的抗震等级框架梁和连梁箍筋的直径和加密区间距的要求是一样的。
两者不相同之处在于，在抗震设计时，允许连梁的刚度有大幅度的降低，在某些情况下甚至可以让其退出工作，但是框架梁的刚度只允许有限度的降低，且不允许其退出工作，所以规范规定次梁是不宜搭在连梁上的，但是次梁是可以搭在框架梁上的。
一般说来连梁的跨高比较小（小于5），以传递剪力为主，所以规范对连梁在构造上作了一些与框架梁不同的规定，一是要求连梁的箍筋是全长加密而框架梁可以分为加密区和非加密区，二是对连梁的腰筋作了明确的规定即“墙体水平分布钢筋应作为连梁的腰筋在连梁范围内拉通连续配置；当连梁截面高度大于700mm时，其两侧面沿梁高范围设置的纵向构造钢筋（腰筋）的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋（腰筋）的面积配筋率不应小于0.3%”且将其纳入了强条的规定，而框架梁的腰筋只要满足“当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。
”且不是强条的规定。
外伸梁、悬臂梁、挑梁
外伸梁、悬臂梁、挑梁
悬臂梁与外伸梁有何区别？
悬臂梁与外伸梁是两种不同的构件，它们的支座状况、结构要求、纵向钢筋配筋等都不尽相同。
1.悬臂梁的结构计算简图，根部是按固定端考虑的，外伸梁的结构计算简图有按刚结点也有按铰支点处理的。
2.铰支外伸梁自由端的挠度，受跨内垂直荷载的影响，跨内垂直荷载足够大时，外伸梁的自由端会往上翘；悬臂梁自由端的挠度，只与悬臂梁的线刚度及悬臂梁的荷载有关。
悬臂构件有抗倾覆要求；外伸构件不存在抗倾覆要求。
3 砌体结构中的挑梁，属于悬臂梁的一种，抗倾复稳定要求比梁本身的强度和刚度要求越加突出。
4. 在《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)的66页还有
“纯悬挑梁”和“各类梁的悬挑端”图集专用术语。
——结
构分析中究竟归哪类，具体设计人员当有考虑。
结构梁分类
结构梁分类结构梁是建筑工程中常见的构件，用于支撑和传递荷载。
根据其结构形式和材料特点，可以将结构梁分为多种类型。
本文将就结构梁分类进行详细介绍。
一、按结构形式分类1. 梁柱结构：梁和柱是建筑结构中最基本的构件，梁负责承载水平荷载并将其传递到柱上，柱则负责将荷载传递到地基。
梁柱结构广泛应用于各类建筑中，如住宅、商业建筑、桥梁等。
2. 悬臂梁：悬臂梁是一种只有一端支承的梁结构，另一端悬空。
悬臂梁常见于桥梁、高楼建筑和大跨度厂房等。
它具有较好的抗弯刚度和承载能力，但需要合理设计以克服其一侧支承不稳定的问题。
3. 箱形梁：箱形梁是一种具有封闭截面形状的梁结构，通常由上下板和侧板组成。
箱形梁常用于大跨度桥梁、高速铁路和地铁隧道等工程中，具有较好的刚度和承载能力。
4. 曲线梁：曲线梁是一种具有曲线形状的梁结构，适用于需要满足特殊设计要求或装饰要求的场景，如拱桥、曲线天花板等。
曲线梁的设计与分析需要考虑曲线形状的特点，通常采用数值分析方法进行计算。
二、按材料分类1. 钢梁：钢梁具有较高的强度和刚度，广泛应用于大跨度建筑和桥梁中。
钢梁的优点是重量轻、施工方便，但价格相对较高。
2. 混凝土梁：混凝土梁是最常见的结构梁类型，具有良好的抗压性能和耐久性。
混凝土梁广泛应用于各类建筑中，特别是多层和高层建筑。
3. 预应力混凝土梁：预应力混凝土梁是在混凝土中设置预应力钢筋，通过预应力作用使梁在使用荷载下产生一定的预应力，从而提高其承载能力和抗裂性能。
预应力混凝土梁适用于大跨度建筑和桥梁等工程。
4. 木梁：木梁是传统的结构梁类型，常用于木结构建筑和民居中。
木材具有较好的抗压和抗拉强度，适用于轻型建筑和低层建筑。
三、按应力状态分类1. 弯曲梁：弯曲梁是最常见的结构梁类型，承受弯矩作用，将荷载通过梁的弯曲变形传递到支座。
弯曲梁的设计和分析需要考虑弯矩和剪力等参数，以确保梁的安全承载。
2. 剪力梁：剪力梁主要承受剪力作用，通常用于桥梁和屋架等结构中。
悬臂梁和纯悬挑梁的区别是什么？一文带你了解
悬臂梁和纯悬挑梁的区别是什么？一文带你了解相信大家对悬挑梁不陌生了，但也有很多人经常把悬臂梁和悬挑梁弄混淆，为了解决这一现象，玖辰建材小编在这里为大家整理了一份关于“悬臂梁和纯悬挑梁的区别是什么”的相关内容，希望可以帮助到您。
悬臂梁和纯悬挑梁的区别如下：一、性质不同1、悬挑梁是一种建筑构件，是指从主体结构延伸出来，一端主体端没有支撑的竖向受力处，分为弹性挑梁和刚性挑梁两种。
2、而悬臂梁是在材料力学中为了便于计算分析得到的一个简化模型，悬臂梁的一端是固定制作，另外一端为自由端。
在荷载作用下，可根据力的平衡条件求的是悬臂梁固定端的支座反力，包括：水平力、竖向力和弯矩等，并可据此画出轴力图、剪力图和弯矩图；且由于梁一般受竖向的集中荷载或均布载荷的作用，故制作的水平反力为0。
二、构造要求不同1、悬挑梁设计除了应符合标准《混凝土结构设计规范》GB50010的有关规定外，还应满足下列要求：（1）当挑梁下有混凝土构造柱或垫梁时，计算倾覆点到墙外边缘的距离可取0.5x0（x0为计算倾覆点到墙外边缘的距离。
（2）挑梁免入砌体长度与挑出长度之比应大于2.。
（3）纵向受力钢筋应有50%的钢筋面积深入梁的尾端，且不少于2根直径为12mm的钢筋；其余钢筋深入支座的长度，对于埋入砌体的挑梁不应小于2L/3L，为外神挑梁埋入砌体墙内的长度；而对于混凝土结构中的挑梁，在支座里应满足接受钢筋要求的锚固长度。
2、悬挑梁在预估截面尺寸时，对于混凝土悬臂梁，其截面高度一般取悬挑梁的1/5。
在计算配筋时，应由不少于2根上部钢筋伸到悬臂梁的外端，且向下弯折不小于12d，其余钢筋应在梁的上部阶段，应按规范规定的弯起点位置向下弯折以及在梁的下面锚固。
另外，弯曲角宜取45°或60°，并在弯终点外应留有平行于梁轴线方向的锚固长度，其受拉区不应小于20d，在受压区不影响小于10d。
通过上述内容的简单介绍，我们现在是不是对悬臂梁和纯悬挑梁的区别是什么，有了进一步的了解呢？。
