逆变电路的基本工作原理
单相逆变电路工作原理
单相逆变电路工作原理单相逆变电路是一种将直流电转换为交流电的电子设备，它具有广泛的应用领域，包括变频调速、UPS（不间断电源）、电力电子变换器等。
本文将详细介绍单相逆变电路的工作原理、结构组成、应用领域和未来发展趋势。
一、单相逆变电路的工作原理单相逆变电路通过对直流电进行逆变，将其转换为一定频率和幅值的交流电输出。
其工作原理可以简单概括为：首先通过整流电路将输入的直流电转换为脉冲电流，然后再通过滤波电路将脉冲电流转换为近似正弦波交流电。
为了更好地理解单相逆变电路的工作原理，下面将详细介绍其结构组成和工作步骤。
1. 结构组成单相逆变电路通常包括以下组成部分：- 输入电源：提供直流电源输入，可以是电池、整流器等；- 整流电路：将输入的直流电转换为脉冲电流；- 滤波电路：将脉冲电流滤波成近似正弦波的交流电；- 控制电路：根据需要对工作状态进行控制，如PWM控制、开关控制等。
2. 工作步骤单相逆变电路的工作步骤如下：Step 1：输入直流电源：输入直流电源通过输入电源端口进入逆变电路。
Step 2：整流电路：直流电源经过整流电路，被转换为脉冲电流。
Step 3：滤波电路：脉冲电流经过滤波电路，被平滑成近似正弦波的交流电。
Step 4：输出交流电源：最终，近似正弦波的交流电被输出到负载端，完成了直流到交流的逆变转换。
这就是单相逆变电路的基本工作原理，通过整流和滤波的过程，实现了从直流到交流电源的转换。
下面将介绍单相逆变电路的应用领域和未来发展趋势。
二、单相逆变电路的应用领域单相逆变电路具有广泛的应用领域，主要包括以下几个方面：1. 变频调速：单相逆变电路可将直流电源转换为可变频率的交流电源，用于驱动异步电动机实现变频调速，如在风力发电机、泵和风扇等设备中得到广泛应用。
2. 不间断电源（UPS）：单相逆变电路可以将电池的直流电源逆变成交流电源，用于提供停电或电网故障时的应急电力供应，保障负载设备的正常运行。
逆变电路的基本工作原理
第5章逆变电路主要容：换流方式，电压型逆变电路，电流型逆变电路，多重逆变电路和多电平逆变电路。
重点：换流方式，电压型逆变电路。
难点：电压型逆变电路，电流型逆变电路。
基本要求：掌握换流方式，掌握电压型逆变电路，理解电流型逆变电路，了解多重逆变电路和多电平逆变电路。
逆变概念：逆变——直流电变成交流电，与整流相对应。
本章无源逆变逆变电路的应用：蓄电池、干电池、太阳能电池等直流电源向交流负载供电时，需要逆变电路。
交流电机调速用变频器、不间断电源、感应加热电源等电力电子装置的核心部分都是逆变电路。
本章仅讲述逆变电路基本容，第6章PWM控制技术和第8章组合变流电路中，有关逆变电路的容会进一步展开1换流方式（1）逆变电路的基本工作原理单相桥式逆变电路为例：S1～S4是桥式电路的4个臂，由电力电子器件及辅助电路组成。
S1、S4闭合，S2、S3断开时，负载电压uo 为正S1；S1、S4断开，S2、S3闭合时，uo为负，把直流电变成了交流电。
改变两组开关切换频率，可改变输出交流电频率。
图5-1 逆变电路及其波形举例电阻负载时，负载电流io 和uo的波形相同，相位也相同。
阻感负载时，io滞后于uo，波形也不同（图5-1b）。
t 1前：S1、S4通，uo和io均为正。
t 1时刻断开S1、S4，合上S2、S3，uo变负，但io不能立刻反向。
i o 从电源负极流出，经S2、负载和S3流回正极，负载电感能量向电源反馈，io逐渐减小，t2时刻降为零，之后io才反向并增大（2）换流方式分类换流——电流从一个支路向另一个支路转移的过程，也称换相。
开通：适当的门极驱动信号就可使其开通。
关断：全控型器件可通过门极关断。
半控型器件晶闸管，必须利用外部条件才能关断，一般在晶闸管电流过零后施加一定时间反压，才能关断。
研究换流方式主要是研究如何使器件关断。
本章换流及换流方式问题最为全面集中，因此在本章讲述1、器件换流利用全控型器件的自关断能力进行换流（Device Commutation）。
逆变工作原理逆变教学课件PPT
Vd
Vd 0 2
(cosa
cos )
若逆变器电压公式用γ角来表示，则：
Vd
Vd 0
cosa
Vd
Vd 0（c osa
2
cos）
Ud0（cos(p b ) cos(p ）)
2
1（ 2
U
d
0
cosb
Ud0
cos）
1 2
(U d
Rc Id
Ud0
cos
)
2024/8/4
Ud Ud0 cos RcId (Ud0 cos RcId )
2024/8/4
9
a = 30°
逆 变
ud
uab uac u bc uba uca ucb uab uac
器 的
O
wt
换
相
a = 150°
过 程
ud
uab uac u bc uba uca ucb uab uac
O
wt
2024/8/4
10
不同逆变角时的输出电压波形及晶闸管两端电压波形
u
u
u
u
2
a
2
90 2
17
三、逆变整器流交器直与流逆数变量器关的系转表折达点式
1.若不考虑换相重叠现象，则
Ud Ud 0 cosa a转折点为90
2.若考虑换相重叠现象，则
Ud Ud 0 cosa Ud
Ud
0
cosa
Ud 2
0
(cosa
cos
)
Ud 0 (cosa cos )
2
可见，从整流器转向逆变的转折点所对应的触发角有下式确定
一、无源逆 变
1. 工作原理
逆变器工作原理
逆变器工作原理逆变器是一种将直流电转换为交流电的电子设备。
它在许多领域中广泛应用，如太阳能发电系统、风力发电系统、电动车充电系统等。
逆变器的工作原理非常关键，下面将详细介绍逆变器的工作原理及其相关原理。
1. 逆变器的基本原理逆变器的基本原理是通过控制开关管的导通和断开，将直流电转换为交流电。
逆变器主要由输入端、输出端、控制电路和功率电路组成。
输入端接收直流电源，输出端输出交流电。
控制电路负责控制功率电路中的开关管的导通和断开，从而实现电流的正向和反向流动。
2. 逆变器的工作过程逆变器的工作过程可以分为两个阶段：直流到直流(DC-DC)转换和直流到交流(DC-AC)转换。
2.1 直流到直流(DC-DC)转换在这个阶段，逆变器将输入的直流电源进行调整和转换，以便适应后续的直流到交流转换。
这个阶段主要包括三个步骤：输入滤波、变压和输出滤波。
2.1.1 输入滤波逆变器的输入端通常会接收到来自太阳能电池板、风力发电机等直流电源。
直流电源的输出通常存在一些脉动和噪声。
因此，逆变器需要通过输入滤波电路对直流电源进行滤波，以去除这些干扰信号，保证后续电路的正常工作。
2.1.2 变压在输入滤波之后，逆变器会将直流电源的电压进行变压。
变压的目的是将直流电源的电压调整到逆变器工作所需的电压范围，通常是直流电源电压的倍数。
2.1.3 输出滤波经过变压之后，逆变器会对输出电压进行滤波处理，以去除可能存在的高频噪声和脉动。
输出滤波电路通常由电感和电容组成，能够平滑输出电压，提供稳定的直流电源。
2.2 直流到交流(DC-AC)转换在直流到直流转换之后，逆变器将直流电源转换为交流电。
这个阶段主要包括两个步骤：逆变和输出滤波。
2.2.1 逆变逆变是逆变器的核心过程，它通过控制开关管的导通和断开，将直流电源转换为交流电。
逆变器通常采用全桥逆变电路，由四个开关管组成。
通过控制开关管的导通和断开，可以实现交流电的正向和反向流动，从而产生所需的交流电信号。
逆变器工作原理
逆变器工作原理逆变器是一种将直流电转换成交流电的电力转换装置。
它在可再生能源系统、电池储能系统、电动汽车和UPS等领域中得到广泛应用。
逆变器的工作原理是通过使用电子器件将直流电源转换为交流电源。
一、逆变器的基本原理逆变器的基本原理是利用电子器件（如晶体管、IGBT等）将直流电源转换为交流电源。
逆变器的输入端连接直流电源，输出端连接负载。
逆变器通过控制电子器件的开关状态，将直流电源转换为交流电源，输出给负载。
逆变器的工作过程可以分为两个阶段：开关器件的导通和开关器件的断开。
二、逆变器的工作过程1. 开关器件的导通阶段：在这个阶段，逆变器的输入端直流电源通过控制电路，使得开关器件导通。
导通的开关器件会将直流电源的电能传输到输出端，形成正半周的交流电信号。
在这个过程中，开关器件的导通时间和导通频率决定了输出交流电的频率和幅值。
2. 开关器件的断开阶段：在这个阶段，逆变器的输入端直流电源通过控制电路，使得开关器件断开。
断开的开关器件会阻断直流电源的电能传输，输出端的电压降为0。
在这个过程中，开关器件的断开时间和断开频率决定了输出交流电的频率和幅值。
三、逆变器的控制方式逆变器的控制方式有两种：脉宽调制（PWM）和谐波消除调制（HCC）。
1. 脉宽调制（PWM）：脉宽调制是逆变器常用的控制方式。
它通过改变开关器件导通和断开的时间比例，来控制输出交流电的频率和幅值。
脉宽调制可以使得逆变器的输出电压具有较高的质量和稳定性。
2. 谐波消除调制（HCC）：谐波消除调制是一种高级的控制方式，它可以有效地消除逆变器输出电压中的谐波成份。
谐波消除调制通过改变开关器件的导通和断开时间，使得输出电压的谐波成份尽可能接近于0。
这样可以提高逆变器的功率质量，减少对负载的干扰。
四、逆变器的应用逆变器在可再生能源系统中的应用越来越广泛。
例如，太阳能光伏发电系统中的逆变器可以将太阳能电池板产生的直流电转换为交流电，供给家庭和工业用电。
逆变器的工作原理
逆变器的工作原理逆变器是一种用来将直流电转换为交流电的电子装置，它在许多应用领域中具有重要的作用。
下面将详细介绍逆变器的工作原理，并分点解析。
1. 逆变器的基本原理逆变器的基本原理是根据电力的传输和转换规律，通过合理的电路设计和器件控制，将直流电源转换为交流电源。
它通过控制开关管的导通和断开，改变直流电的正负极性和电流大小，从而产生一定形式和频率的交流电。
2. 逆变器电路和元器件逆变器的电路通常由开关管、滤波电容、滤波电感、控制电路等组成。
其中最常用的开关管有晶闸管、MOSFET场效应管、IGBT等。
滤波电容和滤波电感用于去除逆变器输出交流电中的脉动，使电压或电流更加平滑。
3. 逆变器的工作模式逆变器的工作可以分为两种模式：全桥逆变器和半桥逆变器。
全桥逆变器由四个开关管组成，能够实现正负电压的输出；半桥逆变器由两个开关管组成，只能实现正或负电压的输出。
工作模式的选择根据具体应用需求来确定。
4. 逆变器的调制方式逆变器的调制方式决定了输出交流电的波形特性和频率。
常见的调制方式有脉宽调制和频率调制。
脉宽调制是通过改变开关管导通时间的长短来控制输出电压的大小；频率调制则是改变开关管的开关频率来控制输出电压的频率。
5. 逆变器的控制技术逆变器的控制技术包括PWM（脉宽调制）、MPPT（最大功率点跟踪）、闭环控制等。
PWM是最常用的逆变器控制技术之一，它通过不断调整开关管的导通和断开时间，使得输出电压的脉冲宽度和频率可变，从而控制输出电压和频率。
6. 逆变器的应用领域逆变器广泛应用于各类电力系统中，例如太阳能发电系统、风能转换系统、电动汽车、电池储能系统等。
它们通过逆变器将直流电源转换为交流电源，提供给家庭、工业和商业设备使用。
7. 逆变器的优势与挑战逆变器的优势在于可以有效利用可再生能源，提高能源利用效率；同时，逆变器还可以实现智能化控制和远程监测。
然而，逆变器在设计和制造中也面临一些挑战，如电路保护、效率提高、体积缩小等问题。
单相逆变电路工作原理
单相逆变电路工作原理单相逆变电路是一种将直流电转换为交流电的电路，它在很多电力系统中都有着重要的应用。
逆变电路的工作原理可以分为三个阶段：整流阶段、中间储能阶段和逆变阶段。
以下是关于单相逆变电路的详细工作原理。
一、整流阶段在单相逆变电路中，首先需要将输入的交流电转换为直流电，这个过程就是整流阶段。
通常情况下，整流阶段采用整流桥来实现。
整流桥是由四个二极管组成的桥形电路，可以将输入的交流电转换为单向的脉动直流电。
这个过程中，二极管起到了将交流电信号进行半波或全波整流的作用。
在整流阶段，需要确保输出的电压稳定和平滑。
因此通常会使用大电容进行滤波，以消除整流产生的脉动电压，使得直流电平稳输出。
二、中间储能阶段整流后的直流电会进入中间储能阶段，这个阶段通常采用电容和电感进行储能。
电容主要用于平滑直流电压，而电感则用于降低电流的脉动。
通过电容和电感的协同作用，可以实现对直流电的稳定储存和平滑输出。
在中间储能阶段，需要注意电容和电感的选取以及匹配，以确保良好的储能效果和稳定的输出。
三、逆变阶段经过整流和中间储能后的直流电将会输入到逆变器中，逆变器是将直流电转换为交流电的关键部件。
逆变器通常采用晶体管或晶闸管等器件来实现，通过控制这些器件的导通和关断来实现对直流电的逆变。
在逆变过程中，需要根据实际需要来确定输出的交流电参数，包括电压、频率、波形等。
通过合理设计和控制，可以实现满足不同应用需求的交流电输出。
在工作中，单相逆变电路还需要注意保护和控制等方面的问题，以确保电路的安全运行和稳定输出。
总结：单相逆变电路通过整流、中间储能和逆变三个阶段，实现了将直流电转换为交流电的功能。
在实际应用中，需要综合考虑各个阶段的设计和控制，以实现稳定的逆变输出。
单相逆变电路在家庭电器、太阳能发电等领域都有着广泛的应用，对于理解和掌握其工作原理具有重要意义。
逆变电路工作原理ppt课件
04
设计与实现过程剖析
主电路设计思路
拓扑结构选择
根据应用需求和性能指标，选择合适 的逆变电路拓扑结构，如全桥、半桥 、推挽等。
元器件参数设计
磁性元件设计
针对逆变电路中的磁性元件，如变压 器、电感等，进行详细设计，包括磁 芯材料选择、匝数计算、气隙设置等 。
依据拓扑结构和性能指标，设计合适 的元器件参数，包括功率开关管、二 极管、电感、电容等。
控制策略优化
通过改进控制策略，如采用多电平技术、PWM 控制技术等，可进一步提高输出电压波形的质量 。
系统稳定性增强手段
稳定性分析方法
01
利用状态空间法、频域分析法等方法对逆变电路进行稳定性分
析，找出潜在的不稳定因素。
控制环路设计
02
通过合理设计控制环路，包括电流环、电压环等，确保系统在
不同负载和输入电压条件下均能保持稳定运行。
逆变电路工作原理ppt课件
演讲人： 日期：
目录
• 逆变电路基本概念与分类 • 逆变电路工作原理详解 • 关键器件与参数选择 • 设计与实现过程剖析 • 性能评估与优化措施 • 实验验证与结果分析 • 总结与展望
01逆变电路定义
将直流电能转换为交流电能的电 路。
作用
方波逆变电路将直流电转换为方 波交流电。它采用开关管（如晶 体管或MOSFET）进行高速切换 ，将直流电压逆变为方波电压输
出。
输出波形
方波逆变电路的输出波形为方波 ，具有陡峭的上升沿和下降沿。 方波电压的幅值和频率可以通过 控制开关管的切换速度和直流输
入电压来调节。
应用领域
方波逆变电路常用于一些对波形 要求不高的场合，如低功率照明
控制系统设计思路
逆变器工作原理
逆变器工作原理逆变器是一种将直流电转换为交流电的电力转换设备。
它在可再生能源发电系统、电动车辆和UPS（不间断电源）等领域得到广泛应用。
本文将详细介绍逆变器的工作原理。
一、逆变器的基本原理逆变器的基本原理是利用电子器件对直流电进行逆变，产生交流电。
逆变器通常由直流输入端、输出端和控制电路组成。
其工作流程如下：1. 直流输入：逆变器的直流输入端接收来自电池、太阳能电池板或者其他直流电源的电能。
直流电源经过滤波电路进行滤波处理，去除掉直流电中的脉动和噪声。
2. 逆变过程：滤波后的直流电进入逆变器的控制电路。
控制电路根据设定的参数，如输出电压、频率等，控制功率开关器件的开关状态。
逆变器中常用的功率开关器件有晶体管和功率MOSFET。
3. 输出交流电：通过控制功率开关器件的开关状态，逆变器将直流电转换为交流电。
交流电经过输出滤波电路后，去除掉交流电中的谐波和噪声，得到纯净的交流电输出。
二、逆变器的工作模式逆变器根据输入直流电的类型和输出交流电的特性，可以分为两种工作模式：单相逆变器和三相逆变器。
1. 单相逆变器：单相逆变器适合于家庭和小型商业应用。
它的输入直流电为单相直流电，输出交流电为单相交流电。
单相逆变器通常采用全桥逆变器拓扑结构，具有较高的效率和可靠性。
2. 三相逆变器：三相逆变器适合于大型商业和工业应用。
它的输入直流电为三相直流电，输出交流电为三相交流电。
三相逆变器通常采用多电平逆变器拓扑结构，能够提供更高的功率质量和效率。
三、逆变器的控制策略逆变器的控制策略对其性能和稳定性至关重要。
常见的逆变器控制策略有以下几种：1. 脉宽调制（PWM）：脉宽调制是一种常用的逆变器控制策略。
通过改变逆变器输出电压的脉冲宽度，控制输出交流电的幅值和频率。
脉宽调制可以提供较高的输出质量和效率。
2. 多电平控制：多电平控制是一种高性能的逆变器控制策略。
通过在逆变器输出端采用多级电压波形，减小输出电压的谐波含量，提高输出电压的质量。
逆变电路的基本工作原理
第5章逆变电路主要内容:换流方式,电压型逆变电路,电流型逆变电路,多重逆变电路与多电平逆变电路。
重点:换流方式,电压型逆变电路。
难点:电压型逆变电路,电流型逆变电路。
基本要求:掌握换流方式,掌握电压型逆变电路,理解电流型逆变电路,了解多重逆变电路与多电平逆变电路。
逆变概念:逆变-—直流电变成交流电,与整流相对应、本章无源逆变逆变电路得应用:蓄电池、干电池、太阳能电池等直流电源向交流负载供电时,需要逆变电路。
交流电机调速用变频器、不间断电源、感应加热电源等电力电子装置得核心部分都就是逆变电路。
本章仅讲述逆变电路基本内容,第6章ＰWM控制技术与第８章组合变流电路中,有关逆变电路得内容会进一步展开1换流方式(1)逆变电路得基本工作原理单相桥式逆变电路为例:S１~S4就是桥式电路得4个臂,由电力电子器件及辅助电路组成。
Ｓ１、Ｓ4闭合,S２、S3断开时,负载电压uｏ为正Ｓ１;S１、S4断开,S2、S3闭合时,u o为负,把直流电变成了交流电、改变两组开关切换频率,可改变输出交流电频率、图５—1 逆变电路及其波形举例电阻负载时,负载电流i o与ｕo得波形相同,相位也相同。
阻感负载时,iｏ滞后于u o,波形也不同(图５—１b)。
t１前:S1、Ｓ４通,u o与iｏ均为正。
t1时刻断开Ｓ1、Ｓ4,合上S2、S3,u o变负,但ｉo不能立刻反向。
ｉo从电源负极流出,经S２、负载与S3流回正极,负载电感能量向电源反馈,ｉo逐渐减小,t2时刻降为零,之后i o才反向并增大(２)换流方式分类换流—-电流从一个支路向另一个支路转移得过程,也称换相。
开通:适当得门极驱动信号就可使其开通。
关断:全控型器件可通过门极关断。
半控型器件晶闸管,必须利用外部条件才能关断,一般在晶闸管电流过零后施加一定时间反压,才能关断。
研究换流方式主要就是研究如何使器件关断。
本章换流及换流方式问题最为全面集中,因此在本章讲述1、器件换流利用全控型器件得自关断能力进行换流(Devｉｃe Ｃomｍuｔａtioｎ)、２、电网换流由电网提供换流电压称为电网换流(Liｎeｍutation)。
第5章-逆变电路
当变化两组开关切换频率，就可变化输出交流电频
率相也；位不若也同接相。电同阻；负若载阻时感，负负载载时电，i流o相io和位u滞o旳后波于形uo相，同波，形
如图所示，设t1前S1、S4通，则uo和io均为正。 若在t1时刻断开S1、S4，合上S2、S3，则uo旳极性变负，但io 不能立即反向且仍维持原方向；
交直交变频电路由交直变换（整流）和直交变换两部分构成， 后一部分就是逆变。
3. 应用
多种直流电源，如蓄电池、干电池、太阳能电池等在向交流 负载供电时就需要逆变电路。
交流电机调速用变频器、不间断电源、感应加热电源等电力 电子装置旳关键部分都是逆变电路。
2024/9/22
5.1 换流方式
5.1.1 逆变电路旳基本工作原理 5.1.2 换流方式分类
优点：电路简朴，使用器件少。
缺陷电：容输器出串交联流，电须压控幅制值两仅者为电压Ud均/2衡，。且直流侧需要两个
应用： 常用于几kW下列旳小功率逆变电源。 单相全桥、三相桥式都可看成若干个半桥逆变电路 旳组合。
2024/9/22
5.2.1 单相电压型逆变电路
2. 全桥逆变电路
共四个桥臂，可看成两个 半桥电路组合而成。 两对桥臂交替导通180°。 输出电压和电流波形与半 桥电路形状相同，但幅值 高出一倍。 变化输出交流电压旳有效 值只能经过变化直流电压 Ud来实现。
2024/9/22
5.1.2 换流方式分类
4. 逼迫换流 举例：
设置附加旳换流电路，给欲关断旳晶闸管逼迫施加 反向电压或反向电流旳换流方式称为逼迫换流 (forced commutation), 这一般是利用附加电容上储存 旳能量来实现，故也称为电容换流。
逆变电路的基本工作基本原理
逆变电路的基本工作基本原理
逆变电路是一种将直流电转换为交流电的电路。
其基本原理是利用开关器件（如晶体管、功率MOS管等）控制电源电压的
通断，使得直流电源的电压在开关控制下周期性地改变极性，从而形成交流电压输出。
具体工作原理如下：
1. 当控制信号为高电平时，开关器件导通，电源正极接通输出负电压，负载电流经过电流限制电感流入负载；
2. 当控制信号为低电平时，开关器件截断，电源与负载之间断开连接；
3. 由于电流限制电感的自感作用，负载电流无法突变，因此电流会继续在电流限制电感和负载之间流动，形成一个闭合回路，自感电动势驱动此回路中的电流继续流动；
4. 自感电动势的方向与电流的方向相反，使得负载电流逆向流动，造成负载电压的极性发生变化，从而形成交流电压输出。
通过控制开关器件的导通和截断，可以调节逆变电路的开关频率、占空比等参数，从而实现不同频率、不同幅值的交流电输出。
逆变电路广泛应用于交流电源不可用或需要转换为不同电压和频率的场合，如UPS电源、电动车充电器等。
逆变器的工作原理与原理
逆变器的工作原理与原理逆变器是将直流电转换为交流电的一种电子装置。
其主要工作原理是利用整流器将直流电源输出的直流电转换为变化的脉冲，并经过滤波器将脉冲信号转换为平滑的直流电源。
然后再通过逆变器将直流电转换为交流电。
逆变器的工作原理可以简单分为以下几个步骤：1. 直流电源供应：逆变器首先接收来自直流电源的输入。
直流电源可以来自太阳能电池板、蓄电池等直流电源设备。
2. 桥式整流器：逆变器通过桥式整流器将输入的直流电源转换为交替变化的脉冲信号。
桥式整流器由四个二极管组成，用于实现单向导通，并使得电流能通过两个交流输出端之间进行。
3. 滤波器：转换为交替变化的脉冲信号后，逆变器通过滤波器将脉冲信号转换为平滑的直流电源。
滤波器主要由电感和电容组成，通过对不同频率的信号进行滤波，达到去除脉冲信号、稳定输出电流的目的。
4. 逆变器：经过滤波器转换为直流电源后，逆变器将直流电源转换为交流电。
逆变器实际上是一个交变电流源，它通过高频开关器件（如MOSFET、IGBT等）来切换电流的方向，从而产生交流电。
逆变器根据需要可以输出不同的电压和频率的交流电。
5. 输出端：逆变器的输出端连接负载设备。
可以通过逆变器输出的交流电来供应各种负载设备，如家用电器、工业设备等。
逆变器输出电流的参数（电压、频率、波形等）根据应用的需要进行调整。
逆变器的工作原理是通过电子器件进行电压和电流的转换，经过一系列的电路调整，将输入的直流电转换为输出的交流电。
逆变器的核心组件是高频开关器件，它的开关速度非常快，能够实现频率的高效调整。
同时，逆变器还通过电容、电感等元件进行滤波和稳压控制，以确保输出交流电的质量和稳定性。
逆变器的工作原理和原理可以用下图来表示：
第5章逆变电路主要内容：换流方式，电压流型逆变电路。
基本要求：掌握换流方式，掌握电压型逆变电路，理解电流型逆变电路，了解多重逆变蓄电池、干电池、太阳能电池等直流电源向交流负载供电时，需要逆变电路。
交流电机调速用变频器、不间断电源、感应加热电源等电力电子装置1（1）逆变电路的基本工作原理单相桥式逆变电路为例：S1～S4是桥式电路的4个臂，由电力电子器件及辅助电路组成。
S、S闭合，S、S断开、1S为图5-1 逆变电路及其波形举例电阻负载时，负载电流i o和u o的波形相同，相位也相同。
阻感负载时，i滞后于u，波tt2、Si o从电源负极流出，经S2、负载和S3流回正极，负载电感能量向电源反馈，i o逐渐减小，t2时刻降为零，之后i o才反向并增大就可使其开通。
关断：全控型器件可通过门极关断。
半控型器件晶闸管，必须利为全面集中，因此在本章讲述1、器件换流利用全控型器件的自关断能力进行换流（Device。
能力，也不需要为换流附加元件。
3、负载换流由负载提供换流电压称为负载换流（Load Commutation）。
图5-2 负载换流电路及其工作波形基本的负载换流逆变电路：采用晶闸管，负载：电阻电感串联后再和电容并联，工作在接近并联谐振状态而略呈容改变，负载电流基本呈矩形波。
负载工作在对基波电流接近并联谐振的状态，对基波阻抗很大，对谐波阻抗很小，u o波形接近正弦。
t、2t、1 VT4换到VT3、VT2。
t1必须在u o过零前并留有足够裕量，才能使换流顺利完成。
也称为电容换流。
直接耦合式强迫换流——由换流电路内电容提供换流电压。
VT通态时，先给电容C过换流电路内电容和电感耦合提供换流电压或换流电流。
两种电感耦合式强迫换流：图5-4a中晶闸管在LC振荡第一个半周期内关断。
其关断的换流也叫电压换流（图5-3）。
先使晶闸管电流减为零，然后通过反并联二极管使其加反压的换流叫电流换流（图5-4）。
电网换流和负载换流——属于外部换流。
三相逆变电路工作原理
三相逆变电路工作原理
三相逆变电路是一种将直流电转换为交流电的装置。
其基本工作原理如下：
1. 输入直流电源：将直流电源接入到三相逆变电路的输入端。
直流电源可以是电池、整流器输出的直流电或其他的直流电源。
2. 桥式逆变器：通过桥式逆变器将输入的直流电转换为交流电。
桥式逆变器由六个开关器件组成，分为两组。
每一组分别由三个开关器件组成，这三个开关器件的导通与否决定了对应输出端的电压极性。
3. 控制信号：通过控制信号来控制桥式逆变器中的开关器件的导通与否。
通常使用PWM（脉宽调制）技术来生成控制信号，通过调整脉冲的宽度和频率来控制开关器件的导通时间和间隔，从而控制输出交流电的频率和幅值。
4. 输出交流电：当控制信号经过桥式逆变器控制了开关器件的导通与否后，输出端将得到一组近似正弦波形的交流电。
输出的交流电频率和幅值由控制信号决定。
总体来说，三相逆变电路通过桥式逆变器将输入的直流电转换为输出的交流电，通过控制器控制开关器件的导通与否，从而实现对输出交流电的频率和幅值的控制。
逆变电路工作原理
逆变电路工作原理逆变电路是一种将直流电转换为交流电的电路，广泛应用于各种电子设备中。
逆变电路的工作原理是通过控制开关器件的导通和关断，改变电路中的电压和电流方向，从而实现直流电向交流电的转换。
本文将从逆变电路的基本原理、工作过程、常见类型、优缺点以及应用领域等方面进行详细介绍。
一、逆变电路的基本原理1.1 逆变电路的基本组成逆变电路普通由开关器件、滤波电路和控制电路组成。
1.2 逆变电路的工作原理逆变电路通过控制开关器件的导通和关断，改变电路中的电压和电流方向，实现直流电向交流电的转换。
1.3 逆变电路的基本原理逆变电路的基本原理是利用开关器件周期性地将直流电源的电压反向，通过滤波电路将其转换为交流电。
二、逆变电路的工作过程2.1 开关器件导通当开关器件导通时，电流可以流通，直流电源的电压可以传递到输出端。
2.2 开关器件关断当开关器件关断时，电流无法流通，直流电源的电压无法传递到输出端。
2.3 控制电路控制控制电路可以根据需要控制开关器件的导通和关断，从而控制逆变电路的输出电压和频率。
三、逆变电路的常见类型3.1 单相逆变电路单相逆变电路适合于单相交流电源的转换，常用于家用电器等领域。
3.2 三相逆变电路三相逆变电路适合于三相交流电源的转换，常用于工业控制等领域。
3.3 多级逆变电路多级逆变电路通过级联多个逆变电路实现更高效率和更稳定的输出。
四、逆变电路的优缺点4.1 优点逆变电路可以实现直流电向交流电的转换，具有灵便性高、效率高、输出稳定等优点。
4.2 缺点逆变电路存在能量损耗大、电磁干扰等缺点，需要合理设计和控制。
五、逆变电路的应用领域5.1 电力电子领域逆变电路广泛应用于电力电子领域，如变频空调、UPS电源等。
5.2 工业控制领域逆变电路在工业控制领域中也有重要应用，如变频调速、电力转换等。
5.3 新能源领域逆变电路在新能源领域中也有广泛应用，如太阳能逆变器、风力发电逆变器等。
综上所述，逆变电路作为一种重要的电子电路，在各个领域都有着广泛的应用。

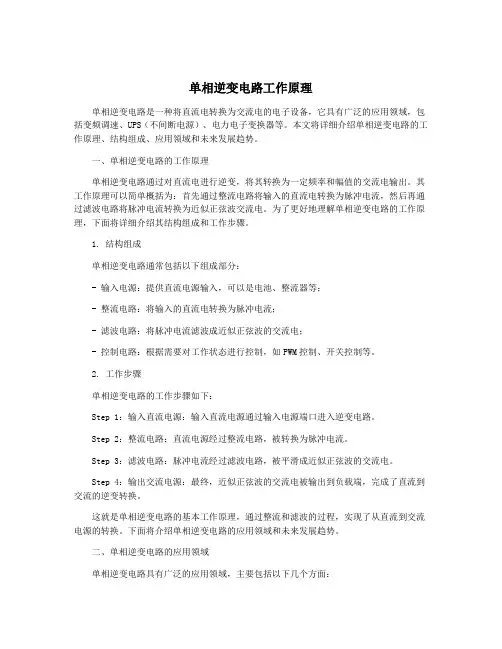

单相逆变电路工作原理
单相逆变电路工作原理1.引言单相逆变电路是一种常见的电力电子器件，其具有充电、放电和逆变功率的能力。
本文将介绍单相逆变电路的基本原理、工作方式以及相关概念。
2.单相逆变电路的定义单相逆变电路是指将直流电能转化为交流电能的电路，由逆变器、滤波器和交流电源组成。
逆变器将直流电流转换为交流电流，然后通过滤波器进行平滑处理，从而得到所需的交流电能。
3.单相逆变电路的基本原理单相逆变电路的基本原理是通过改变输入直流电流的极性和幅值，使其经过适当的转换和控制，得到与输入电流频率相同但幅值和相位可以调节的输出电流。
具体原理如下：-步骤1：将直流电源转换为交流电压。
-步骤2：将交流电压通过全波整流电路转换为脉动直流电压。
-步骤3：通过逆变电路将脉动直流电压转换为交流电流。
-步骤4：通过滤波器对逆变输出进行平滑处理，得到所需的输出电流。
4.单相逆变电路的工作方式单相逆变电路的工作方式取决于逆变器的控制方式。
常见的控制方式包括脉宽调制（P WM）控制、脉冲频率调制（PF M）控制和电压调制控制等。
这些控制方式可以实现对输出电流幅值、频率和相位的精确控制。
5.单相逆变电路中的相关概念在单相逆变电路中，有一些重要的概念需要了解：-逆变器：将直流电流转换为交流电流的电路。
-全波整流电路：将交流电压转换为脉动直流电压的电路。
-滤波器：对脉动直流电压进行平滑处理的电路。
-控制方式：调节逆变电路输出电流幅值、频率和相位的方式。
6.单相逆变电路的应用领域单相逆变电路广泛应用于交流调速、无功补偿、电网连接和太阳能发电等领域。
它们在工业自动化、电力系统、新能源领域起着重要的作用。
7.总结本文介绍了单相逆变电路的工作原理、基本原理、工作方式以及相关概念。
单相逆变电路作为一种重要的电力电子器件，在各个领域都有着广泛的应用。
通过深入了解单相逆变电路的原理和工作方式，我们可以更好地理解和应用它们。
逆变电路的工作原理
逆变电路的工作原理逆变电路是一种将直流电转换为交流电的电路，其工作原理主要基于功率半导体器件的开关控制。
逆变电路在电力变换、电机驱动、太阳能发电等领域有着广泛的应用。
下面我们将详细介绍逆变电路的工作原理。
首先，逆变电路通常由功率半导体器件（如晶闸管、场效应管等）和控制电路组成。
在逆变电路中，功率半导体器件起到开关的作用，通过不同的开关组合可以实现对直流电的逆变，输出交流电。
其次，逆变电路的工作原理是通过控制功率半导体器件的导通和关断来实现对直流电的逆变。
当控制电路给出相应的触发信号时，功率半导体器件导通，直流电源输出到负载上；当控制电路给出另一种触发信号时，功率半导体器件关断，负载上不再有输出。
通过这种方式，可以实现对直流电的逆变，输出交流电。
另外，逆变电路的工作原理还涉及到逆变电路的拓扑结构。
常见的逆变电路拓扑结构有单相桥式逆变电路、三相桥式逆变电路等。
不同的拓扑结构对应不同的应用场景，可以实现不同的功率输出和控制方式。
此外，逆变电路的工作原理还包括对输出波形的控制。
在实际应用中，往往需要对逆变电路输出的交流电波形进行控制，以满足不同的负载要求。
通过控制功率半导体器件的触发角度和脉宽，可以实现对输出波形的调节，满足不同的应用需求。
总的来说，逆变电路的工作原理是基于功率半导体器件的开关控制，通过控制功率半导体器件的导通和关断来实现对直流电的逆变，输出交流电。
不同的逆变电路拓扑结构和输出波形控制方式可以满足不同的应用需求，具有广泛的应用前景。
以上就是逆变电路的工作原理的详细介绍，希望对您有所帮助。
如果您对逆变电路的工作原理还有其他疑问，欢迎随时与我们联系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第5章逆变电路主要内容：换流方式，电压型逆变电路，电流型逆变电路，多重逆变电路和多电平逆变电路。
重点：换流方式，电压型逆变电路。
难点：电压型逆变电路，电流型逆变电路。
基本要求：掌握换流方式，掌握电压型逆变电路，理解电流型逆变电路，了解多重逆变电路和多电平逆变电路。
逆变概念：逆变——直流电变成交流电，与整流相对应。
本章无源逆变逆变电路的应用：蓄电池、干电池、太阳能电池等直流电源向交流负载供电时，需要逆变电路。
交流电机调速用变频器、不间断电源、感应加热电源等电力电子装置的核心部分都是逆变电路。
本章仅讲述逆变电路基本内容，第6章PWM控制技术和第8章组合变流电路中，有关逆变电路的内容会进一步展开1换流方式（1）逆变电路的基本工作原理单相桥式逆变电路为例：S i〜S4是桥式电路的4个臂，由电力电子器件及辅助电路组成。
S l、S4闭合，S2、S3断开时，负载电压U o为正S i；S i、S4断开，S2、S3闭合时，U o为负，把直流电变成了交流电。
改变两组开关切换频率，可改变输出交流电频率。
a）/ b）图5-1逆变电路及其波形举例电阻负载时，负载电流i o和U o的波形相同，相位也相同。
阻感负载时，i o滞后于U o，波形也不同（图5-ib）otι前：S i、S4通，U o和i o均为正。
t i时刻断开S i、S4,合上S2、S3, U o变负，但i o不能立刻反向。
i o从电源负极流出，经S2、负载和S3流回正极，负载电感能量向电源反馈，i o逐渐减小，t2时刻降为零，之后i o才反向并增大(2)换流方式分类换流---- 电流从一个支路向另一个支路转移的过程，也称换相。
开通：适当的门极驱动信号就可使其开通。
关断：全控型器件可通过门极关断。
半控型器件晶闸管，必须利用外部条件才能关断，一般在晶闸管电流过零后施加一定时间反压，才能关断。
研究换流方式主要是研究如何使器件关断。
本章换流及换流方式问题最为全面集中，因此在本章讲述1、器件换流利用全控型器件的自关断能力进行换流(DeViCe COmmUtatiOn)O2、电网换流由电网提供换流电压称为电网换流(Line COmmUtatiOn )。
可控整流电路、交流调压电路和采用相控方式的交交变频电路，不需器件具有门极可关断能力，也不需要为换流附加元件。
3、负载换流由负载提供换流电压称为负载换流(Load COmmUtatiOn)。
负载电流相位超前于负载电压的场合，都可实现负载换流。
负载为电容性负载时，负载为同步电动机时，可实现负载换流。
B) b)图5-2负载换流电路及其工作波形基本的负载换流逆变电路：采用晶闸管，负载：电阻电感串联后再和电容并联，工作在接近并联谐振状态而略呈容性。
电容为改善负载功率因数使其略呈容性而接入，直流侧串入大电感L d，i d基本没有脉动。
工作过程:4个臂的切换仅使电流路径改变，负载电流基本呈矩形波。
负载工作在对基波电流接近并联谐振的状态，对基波阻抗很大，对谐波阻抗很小，U o波形接近正弦。
tι 前：VT l、VT4通，VT2、VT3断，U o、i o均为正，VT2、VT3 电压即为U otι时：触发VT 2、VT3使其开通，U o加到VT 4、VT i上使其承受反压而关断，电流从VT i、VT4 换至U VT3、VT2。
t i必须在U o过零前并留有足够裕量，才能使换流顺利完成。
4、强迫换流设置附加的换流电路，给欲关断的晶闸管强迫施加反向电压或反向电流的换流方式称为强迫换流(FOrCed COmmUtatiOn)O通常利用附加电容上储存的能量来实现，也称为电容换流。
直接耦合式强迫换流——由换流电路内电容提供换流电压。
VT通态时，先给电容C充电。
合上S就可使晶闸管被施加反压而关断。
图5-3直接耦合式强迫换流原理图电感耦合式强迫换流——通过换流电路内电容和电感耦合提供换流电压或换流电流。
两种电感耦合式强迫换流：图5-4a中晶闸管在LC振荡第一个半周期内关断。
图5-4b中晶闸管在LC振荡第二个半周期内关断。
“b)图5-4电感耦合式强迫换流原理图给晶闸管加上反向电压而使其关断的换流也叫电压换流（图 5-3）。
先使晶闸管电流减 为零，然后通过反并联二极管使其加反压的换流叫电流换流（图5-4）。
器件换流一一适用于全控型器件。
其余三种方式一一针对晶闸管。
器件换流和强迫换流一一属于自换流。
电网换流和负载换流一一属于外部换流。
当电流不是从一个支路向另一个支路转移，而是在支路内部终止流通而变为零，则称 为熄灭。
2电压型逆变电路电流型逆变电路或电流源型逆变电路。
图5-1电路的具体实现。
电压型逆变电路的特点（1） 直流侧为电压源或并联大电容，直流侧电压基本无脉动 （2） 输出电压为矩形波，输出电流因负载阻抗不同而不同（3）阻感负载时需提供无功。
为了给交流侧向直流侧反馈的无功提供通道，逆变桥各臂 并联反馈二极管（1）单相电压型逆变电路1、半桥逆变电路电路结构：见图5-6。
工作原理：V i 和V 2栅极信号各半周正偏、半周反偏，互补。
U o 为矩形波，幅值为Um=Ud/2，i 。
波形随负载而异，感性负载时，图 5-6b , V i 或V 2通时，i 。
和U o 同方向，直流侧向负载提逆变电路按其直流电源性质不同分为两种:电压型逆变电路或电压源型逆变电路,图5-5电压型逆变电路举例 IftIi 4 G（全桥逆变电路）供能量，VD i 或VD 2通时，i o 和U o 反向, 二极管，还使i o 连续，又称续流二极管。
电感中贮能向直流侧反馈， VD 1、VD 2称为反馈V l HZKVl)Iτ[ ZKVDa)图5-6单相半桥电压型逆变电路及其工作波形优点：简单，使用器件少 缺点：交流电压幅值U d /2,直流侧需两电容器串联，要控制两者电压均衡，用于几 k w 以下的小功率逆变电源。
单相全桥、三相桥式都可看成若干个半桥逆变电路的组合。
2、全桥逆变电路 电路结构及工作情况： 图5-5,两个半桥电路的组合。
1和4 一对，2和3另一对，成对桥臂同时导通，交替 各导通180°。
U o 波形同图5-6b 0半桥电路的U o ,幅值高出一倍U m =U dOi o 波形和图5-6b 中 的i o 相同，幅值增加一倍，单相逆变电路中应用最多的。
输出电压定量分析 亠 =—U o 成傅里叶级数 ' sinci+ -Sin + -Sin 5E+A3 5 (5-1) 基波幅值 ^± =∖.21U,(5-2) 基波有效值 (5-3)1800时，要改变输出电压有效值只能改变 U d 来实现。
移相调压方式(图5-7)。
可采用移相方式调节逆变电路的输出电压，称为移相调压。
各栅极信号为 180o 反偏，且V i 和V 2互补，V 3和V 4互补关系不变。
V 3的基极信号只比 <180o ，V 3、V 4的栅极信号分别比V 2、V 1的前移180Gq , U o 成为正负各为 q 即可调节输出电压有效值。
U o 为正负各 180o 正偏， V i 落后 q ( 0<q q 的脉冲，改变© 前图5-7单相全桥逆变电路的移相调压方式3、带中心抽头变压器的逆变电路交替驱动两个IGBT ,经变压器耦合给负载加上矩形波交流电压。
两个二极管的作用也 是提供无功能量的反馈通道，U d 和负载相同，变压器匝比为1:1:1 与全桥逆变电路完全相同。
V lH图5-8带中心抽头变压器的逆变电路与全桥电路的比较，比全桥电路少用一半开关器件，器件承受的电压为 2U d ,比全桥电路高一倍。
必须有一个变压器。
（2）三相电压型逆变电路三个单相逆变电路可组合成一个三相逆变电路。
应用最广的是三相桥式逆变电路 可看成由三个半桥逆变电路组成。
180°导电方式：每桥臂导电180o,同一相上下两臂交替导电，各相开始导电的角度差120o,任一瞬间有三个桥臂同时导通，每次换流都是在同一相上下两臂之间进行，也称为纵向换流。
2S VD J时，U o 和i o 波形及幅值波形分析:+o丄％-T M TJTn巩VD l VD3N,-oVD5H-----TVDr图5-9三相电压型桥式逆变电路VD4a)C)0\—⅝vt≡)£)OUh)图 5-10o∖------------电压型三相桥式逆变电路的工作波形负载各相到电源中点N'的电压：U相，1通，U UN=U d/2, 4通，U UN=-U d/2负载线电压■ _■■ '∏^ ■■ TT负载中点和电源中点间电压U UN + U VN +U WN =O ,于是 7 1 H(5-7)禾I 」用式(5-5)和(5-7)可绘出U UN 、U VN 、U WN 波形。
负载已知时，可由U UN 波形求出i u 波 形，一相上下两桥臂间的换流过程和半桥电路相似，桥臂1、3、5的电流相加可得直流侧电流i d 的波形，i d 每60°脉动一次，直流电压基本无脉动，因此逆变器从直流侧向交流侧传 送的功率是脉动的，电压型逆变电路的一个特点。
定量分析：a 、输出线电压b 负载相电压U UN 展开成傅里叶级数得:IJuV - IJ UIr- IJW负载相电压(5-5)(5-4)护Inr +Uvtf + IJ lIIW )--(iJ TW +W VIJ +IJIHI)(5-6)负载三相对称时有U UV 展开成傅里叶级数2迦Sin a∕--sιn5a⅛- Isin7t2⅛+ -L SmlIQf + —sιnl 3tu⅛-A5711 13 SinCi ⅛ + VSinHE式中，〔讥二1 ,k 为自然数基波幅值'*TJVAaLJrU JrA = ⅛≡ == O78tz i基波有效值V r(5-8)(5-9)(5-10)(5-11)Hcrf = 0.8161∕4输出线电压有效值■'防止同一相上下两桥臂开关器件直通，采取先断后通”的方法。
3电流型逆变电路直流电源为电流源的逆变电路一一电流型逆变电路。
