卫星通信的基本原理
什么是卫星通信? 卫星通信，简单地说，就是地球上（包括地面、水面 和低层大气中）无线电通信站之间利用人造卫星作中 继站而进行的通信，它覆盖面积大、不受地理条件的 限制、通信频带宽、容量大、机动灵活，因而在国际 和国内通信领域中，成为不可缺少的通信手段。
卫星通信系统的分类
按业务分
固定业务卫星通信系统 移动业务卫星通信系统 广播业务卫星通信系统 科学实验卫星通信系统
按多址方式分
频分多址卫星通信系统 时分多址卫星通信系统 空分多址卫星通信系统 码分多址卫星通信系统
混合多址卫星通信系统
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

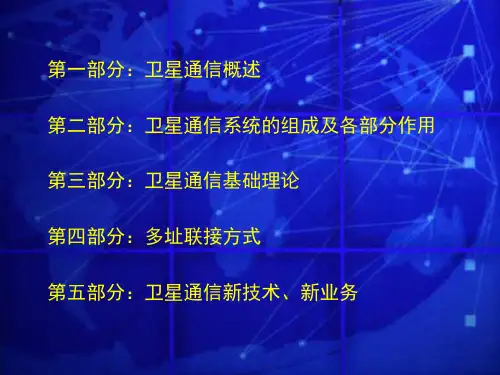

卫星通信简介 ppt
透明转发器 对收到的信号只进行低噪声放大、变频、功率放大， 对频带内的任何信号是透明的通道。
处理转发器 除进行转发信号外，还具有信号处理功能。
转发器示意图
处理转发器 解调、信号处理、调制
放大器 混频 中频放大 合路 混频 功放
透明转发器
本振1 主振源 本振2
卫星通信地球站
组成： 天线分系统 发射分系统 接收分系统 信道终端设备分系统 伺服务跟踪设备分系统 用户接口分系统 电源分系统
天线分系统
任务：发射和接收信号 组成：天线
双工器 极化变换器 伺服务跟踪设备 要求：天线增益高 噪声温度低 天线波束窄、旁瓣电平低 馈线损耗小、频带宽、收发隔离度大、耐功率高
发射分系统
放大器：输出功率大 宽频带 增益稳定性高 放大器线性好
上变频器：一次变频 二次变频
接收分系统
低噪声放大器 噪声低，灵敏度高
卫星通信系统各部分的作用
4、监测管理分系统
对定点后的卫星在业务开通前、后进行 通信性能的监测和控制，例如对卫星转发 器功率、卫星天线增益以及各地球站发射 的功率、射频频率和带宽等基本通信参数 进行监控，以确保正常通信。
卫星通信的特点
1、通信距离远。 建站成本与通信距离无关，
dmax=18000km.(静止卫星）
指令部分用于接收来自地面的控制指令，处理 后送给控制分系统执行。
控制分系统：用来对卫星的姿态、轨道位置、各
分系统工作状态进行必要的调节与控制。
天线分系统
遥测、指令和信标天线 全向天线，以便于可靠接收指令与向地面发射遥测数 据和信标。
通信天线 全球波束天线 点波束天ห้องสมุดไป่ตู้ 赋形波束天线
转发器
是通信卫星中直接起中继站作用的部分。 要求：以最小的附加噪声和失真，足够的工作频带和 输出功率业为各地球站有效可靠地转发无线电信号。
处理转发器 除进行转发信号外，还具有信号处理功能。
转发器示意图
处理转发器 解调、信号处理、调制
放大器 混频 中频放大 合路 混频 功放
透明转发器
本振1 主振源 本振2
卫星通信地球站
组成： 天线分系统 发射分系统 接收分系统 信道终端设备分系统 伺服务跟踪设备分系统 用户接口分系统 电源分系统
天线分系统
任务：发射和接收信号 组成：天线
双工器 极化变换器 伺服务跟踪设备 要求：天线增益高 噪声温度低 天线波束窄、旁瓣电平低 馈线损耗小、频带宽、收发隔离度大、耐功率高
发射分系统
放大器：输出功率大 宽频带 增益稳定性高 放大器线性好
上变频器：一次变频 二次变频
接收分系统
低噪声放大器 噪声低，灵敏度高
卫星通信系统各部分的作用
4、监测管理分系统
对定点后的卫星在业务开通前、后进行 通信性能的监测和控制，例如对卫星转发 器功率、卫星天线增益以及各地球站发射 的功率、射频频率和带宽等基本通信参数 进行监控，以确保正常通信。
卫星通信的特点
1、通信距离远。 建站成本与通信距离无关，
dmax=18000km.(静止卫星）
指令部分用于接收来自地面的控制指令，处理 后送给控制分系统执行。
控制分系统：用来对卫星的姿态、轨道位置、各
分系统工作状态进行必要的调节与控制。
天线分系统
遥测、指令和信标天线 全向天线，以便于可靠接收指令与向地面发射遥测数 据和信标。
通信天线 全球波束天线 点波束天ห้องสมุดไป่ตู้ 赋形波束天线
转发器
是通信卫星中直接起中继站作用的部分。 要求：以最小的附加噪声和失真，足够的工作频带和 输出功率业为各地球站有效可靠地转发无线电信号。
现代通信技术3(卫星通信)课件ppt
卫星轨道类型及特点
地球同步轨道（GEO）
低地球轨道（LEO）
卫星运行周期与地球自转周期相同， 相对地面位置固定，适合大范围覆盖 和连续通信。
卫星运行轨道离地面较近，通信时延 小，但覆盖区域有限，需要多个卫星 组成星座才能实现全球覆盖。
中地球轨道（MEO）
卫星运行周期较地球自转周期长，但 较低轨道高，可实现全球覆盖和较好 的通信性能。
包括卫星轨道、频段、调制方式等基本概 念和原理。
详细介绍了卫星、地球站、控制系统等组 成部分及其功能。
卫星通信链路分析
卫星通信网络与协议
对上行链路、下行链路以及整个通信链路 的性能进行了深入的分析。
讲解了卫星通信网络的拓扑结构、协议体系 以及关键技术。
新型卫星通信技术发展趋势预测
高通量卫星通信技术
解密算法原理
加密算法实现
解密算法实现
解释与加密算法相对应 的解密算法原理。
详细阐述加密算法的实 现过程，包括密钥生成、
加密解密流程等。
详细阐述解密算法的实 现过程，包括密钥管理、
解密流程等。
可靠性保障策略制定和实施过程
制定可靠性保障策略
根据卫星通信网络的特点和需求，制定相应 的可靠性保障策略。
实施可靠性保障措施
行业应用前景拓展思考
海上通信领域
卫星通信技术可实现海上船舶与陆地之间 的实时通信，提高海上运输的安全性和效
率。
A 航空航天领域
卫星通信技术在航空航天领域具有 广泛的应用前景，如飞机导航、无
人机遥控等。
B
C
D
偏远地区通信覆盖
卫星通信技术可解决偏远地区的通信覆盖 问题，为当地居民提供基本的通信服务。
应急通信领域
卫星通信基础知识讲座-PPT课件
1、基本概念
1.4单跳、双跳
1、基本概念
1.5卫星通信频段
1） C波段，4／6GHZ 设备成熟，可用带宽500MHz，大部分国际卫星通信，尤其是 商业卫星通信都使用此频段，雨衰小，1－2dB C波段工作频段选择可以有以下选择：
1、基本概念
1.5卫星通信常用频段
1） C波段，4／6GHZ 扩展C特点：
1、基本概念
1.2通信卫星的类型
按高度分：
（1）低高度卫星，h<1500km； （2）中高度卫星，8000km<h<12000km； （3）高高度卫星，h＞20000km。 范艾伦高速粒子带
1、基本概念
1.2通信卫星的类型
同步卫星
1、基本概念
1.3日凌中断与星蚀
春分和秋分前后还存在星蚀（卫星进入地球的阴影区）和日凌中断（卫星 处于太阳和地球之间，受强大的太阳噪声影响而使通信中断）现象。
2、卫星通信系统
2.2 通信地球站 2.2.2 天线
主要技度
2、卫星通信系统
2.2 通信地球站 2.2.2 天线
2、卫星通信系统
2.2 通信地球站 2.2.3 功放
•行波管功放（TWTA） 微波电子管，大功率（400W以上），线性差，寿命6~10年，便宜。 •固态功放（SSPA、SSPB）
砷化镓场效应管，中小功率，线性好，寿命10年以上，贵。
2、卫星通信系统
2.2 通信地球站 2.2.4 低噪声放大器（LNA、LNB）
•微波信号低噪声放大 •带下变频（LNB）或不带（LNA） •带10MHz参考输入或不带 主要指标： •工作频率
双 工 器 天 线
收中频
下变频
LNA
供电
卫星通信基本原理课件PPT
目前大多数卫星通信系统选择在下列频段工作：
(1) UHF波段（400/200MHz）；
(2) L波段（1.6/1.5GHz）；
(3) C波段（6.0/4.0GHz）；
(4) X波段（8.0/7.0GHz）；
(5) K 波 段 （ 14.0/12.0 ； 14.0/11.0 ；
30/20GHz）。
对以卫广星 播进方行式跟工踪作测，量便，于控实制现其多准址确联进接入，静组止网轨方道式上灵的活指定位置；
是微波无线电收、发信台（站），用户通过他们接入卫星线路 交由通于信 作息为、中船继舶的、卫飞星机离的地航面行很数高据，及因军此事经通过信一等次中继转接之后即可进行长距离的通信。
卫即星通通 信信卫是星在，地起面无微线波电中继通站信作和用空，间主技体术是的通基信础装上置发，展包起括来一的个。或多个转发器（微波收、发信机）和天线，保障部分星体上的遥测指
监即控通） 信卫星，起无线电中继站作用，主体是通信装置，包括一个或多个转发器（微波收、发信机）和天线，保障部分星体上的遥测指
发射设备 由 令图、1控. 制系统和能源装置等
卫各星卫通 星信通是信在系地统面都微有波一中定继的通网信络和结空构间，技如术星的形基、础网上格发形展或起混来合的形。
设备
由交于通作 信为息中、继船的舶卫、星飞离机地的面航很行高数，据因及此军经事过通一信次等中继转接之后即可进行长距离的通信。
地球 B
A
C
E
D
A
R0
he
地球 B
卫星
图1.1 卫星通信示意图
由图1. 1可见，离地面高度为he的卫星中继站，
看到地面的两个极端点是A和B点，即S长度将是以卫星
为中继站所能达到的最大通信距离。其计算公式为
卫星通信简介ppt课件
卫星通信的特点
5、可以与接收无线电信号
通信分系统：接收、处理并重发信号。（转发器）
电源分系统：为卫星提供电能，包括太阳能电池、 蓄电池和配电设备。
跟踪遥测指令分系统：
跟踪部分用来为地球站跟踪卫星发送信标
遥测部分用来在星上测定并给地面的TTC站发 送的有关卫星姿态、星上各部件工作状态的数据
➢ 组网灵活，建设周期短（经济活跃时，优势明显） ➢ 非对称信道 ➢ 网状指挥、控制（司令部与单兵） ➢ 面向用户（更好地交互）
卫星通信的缺点
➢ 同步轨道卫星： 通信时延大 通信端站体积大 设备价格高 操作复杂
➢ 中、低轨道卫星： 系统复杂，使用费用高
➢ 政策、通信安全方面 ➢ 易受恶意干扰和攻击
1#站
信信 号号 设识 计别
2#站
信信 号号 设识 计别
3#站
一个无线电信号可以用若干个参量（指广义的参量，
下同）来表征，最基本的是：信号的射频频率，信号 出现的时间以及信号所处的空间
目前卫星通信系统主要多址
按 射
预分配
按需分配
随机接入
频 多
CDMA
CDMA
CDMA 码分多址
址
联 接
SDMA
SDMA
信息调制波频谱 扩频调制后频谱
fc-Rc
fc-Rd fc fc+Rd
频率 fc+Rc
扩频原理示意图
fc为中心频率 Rc为码速率 Rd为数据速率
码分多址方式（CDMA）
CDMA方式的优点是：具有较强的抗干扰能力；有 一定的保密能力；改变地十比较灵活。
缺点是：要占用很宽的频带，频带利用率一般较低； 要选择数量足够的可用地址码组较为困难；接收时，对 地址码的捕获与同步需有一定时间。CDMA方式特别适 用于军事卫星通信系统及小容量的系统。
《卫星通信系统》课件
高带宽传输
卫星互联网采用高带宽的卫星 转发器，能够提供高速的互联 网接入服务。
灵活组网
卫星互联网可以根据用户需求 灵活组网，满足不同规模和不
同需求的用户接入需求。
卫星导航定位系统
卫星导航定位系统
利用卫星信号实现导航和定位功能。
高精度定位
卫星导航定位系统可以实现高精度的 定位，满足各种导航和定位需求。
覆盖范围广
卫星电视广播的覆盖范围广泛，可以覆盖全 球或特定区域。
多频道传输
卫星电视广播可以实现多个频道的传输，满 足不同观众的需求。
高质量信号传输
卫星电视广播采用高功率的卫星转发器，能 够实现高质量的信号传输。
卫星移动通信
卫星移动通信
利用卫星转发器实现移动终端（如手机）之间的 通信。
高速数据传输
卫星移动通信可以实现高速数据传输，满足用户 对语音、数据和多媒体通信的需求。
卫星通信与地面移动通信的融合
总结词
融合将带来更加丰富的业务模式和服务体验。
详细描述
通过融合卫星通信和地面移动通信，可以开发出更加丰富的业务模式和服务体验，例如 基于位置的服务、应急通信、物联网应用等。这将为用户带来更加便捷、高效总结词
低轨道卫星通信系统将提供更低延迟、 更高带宽的数据传输服务，满足不断增 长的用户需求。
信道编码原理
信道编码是一种用于提高数据传输可靠性的技术。通过在 数据中添加冗余信息，信道编码可以在接收端检测和纠正 传输过程中的误码。
常见编码方式
常用的信道编码方式包括线性分组码、循环码和卷积码等 。这些编码方式具有不同的特点和适用场景，选择合适的 编码方式可以提高卫星通信系统的性能。
编码增益
信道编码可以在一定程度上提高系统的抗干扰能力，从而 提高通信系统的可靠性。这种由于信道编码而带来的性能 提升称为编码增益。
《卫星通信概述》课件
远程教育
卫星通信为远程教育提供了便利。学生可以 通过卫星接收培训和教育内容，与教师进行 远程互动。
农业
卫星通信为农业提供了重要的支持。农民可 以通过卫星接收气象信息和农业技术，提高 农业生产效率。
航空航天
卫星通信在航空航天领域起着重要作用。航 空飞行员和天文学家使用卫星通信进行导航、 通信和数据传输。
卫星作为中继站点，接收发射站发送的信号，并将信号转发给指定的接收 Nhomakorabea3
接收站
站。
接收站接收来自卫星的信号，并将其
转换为人类可理解的格式，供用户使
用。
卫星通信技术的发展趋势
5G技术
卫星通信将与5G技术结合，提 供更快的数据传输速度和更广 泛的通信覆盖。
低地球轨道卫星
低地球轨道卫星将成为未来卫 星通信的重要发展方向，提供 更低的延迟和更大的带宽。
物联网
卫星通信将支持物联网的发展， 连接更多的设备和传感器，实 现智能化和互联互通。
结论和展望
卫星通信在现代社会中发挥着重要的作用，并且具有广阔的发展前景。随着技术的进步和需求的增加， 卫星通信将继续发展和创新，为人类提供更好的通信体验。
卫星通信的基本原理
卫星通信的基本原理是通过发射和接收信号的卫星，将信息从一个地方传输 到另一个地方。发射站将信号转换为微波频段，发送到卫星，然后卫星将信 号转发到接收站。接收站接收信号并将其转换为可理解的格式。
卫星通信的应用领域
电视广播
卫星通信在电视广播行业中发挥着关键的作 用。通过卫星传输信号，人们可以收看各种 电视频道，包括国际频道和高清频道。
卫星通信的优缺点
• 优点： • 全球范围内的通信覆盖 • 高速和稳定的数据传输 • 抗干扰和抗暗示能力强
卫星通信为远程教育提供了便利。学生可以 通过卫星接收培训和教育内容，与教师进行 远程互动。
农业
卫星通信为农业提供了重要的支持。农民可 以通过卫星接收气象信息和农业技术，提高 农业生产效率。
航空航天
卫星通信在航空航天领域起着重要作用。航 空飞行员和天文学家使用卫星通信进行导航、 通信和数据传输。
卫星作为中继站点，接收发射站发送的信号，并将信号转发给指定的接收 Nhomakorabea3
接收站
站。
接收站接收来自卫星的信号，并将其
转换为人类可理解的格式，供用户使
用。
卫星通信技术的发展趋势
5G技术
卫星通信将与5G技术结合，提 供更快的数据传输速度和更广 泛的通信覆盖。
低地球轨道卫星
低地球轨道卫星将成为未来卫 星通信的重要发展方向，提供 更低的延迟和更大的带宽。
物联网
卫星通信将支持物联网的发展， 连接更多的设备和传感器，实 现智能化和互联互通。
结论和展望
卫星通信在现代社会中发挥着重要的作用，并且具有广阔的发展前景。随着技术的进步和需求的增加， 卫星通信将继续发展和创新，为人类提供更好的通信体验。
卫星通信的基本原理
卫星通信的基本原理是通过发射和接收信号的卫星，将信息从一个地方传输 到另一个地方。发射站将信号转换为微波频段，发送到卫星，然后卫星将信 号转发到接收站。接收站接收信号并将其转换为可理解的格式。
卫星通信的应用领域
电视广播
卫星通信在电视广播行业中发挥着关键的作 用。通过卫星传输信号，人们可以收看各种 电视频道，包括国际频道和高清频道。
卫星通信的优缺点
• 优点： • 全球范围内的通信覆盖 • 高速和稳定的数据传输 • 抗干扰和抗暗示能力强
通信导论卫星通信课件
为了提高星载转发器的可靠性，一些容易失效的模 块或器件都有冗余配置，并配有各种切换开关，以 便在工作单元失效时切换至备用单元 。
通信导论卫星通信课件
16
3.遥测指令分系统
l）遥测部分
此部分主要收集卫星上设备工作的数据，如电流、
电压、温度、传感器信息、气体压力指令证实等信 号。这些数据经处理后送往地面监测中心站。
通信导论卫星通信课件
34
(2)处理转发器
指除了信号转发外，还具有信号处理功能 的转发器。与上述双变频透明转发器相比，处 理转发器只是在两级变频器之间增加了信号的 解调器、处理单元和调制器。先将信号解调， 便于信号处理，再经调制、变频、功率放大后 发回地面。
通信导论卫星通信课件
35
3 卫星通信地面站
卫星通信系统
