SoftX3000软交换系统硬件结构

合集下载

02-MSOFTX3000 硬件介绍 ISSUE2.0

02-MSOFTX3000 硬件介绍 ISSUE2.0

内置FC 交换模块和二层/三层交换功能模块;
支持多框级联,满足大容量应用; 提供TDM接口满足电信应用,包括E1/T1、STM-n、ATM; 提供多样化的存储设备访问接口,包括FC, SCSI, SAS; 提供内置存储单元; 提供内置路由功能;
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
Page 10


HUAWEI TECHNOLOGIES CO., LTD.
ATCA vs. CPCI
特性 机框尺寸 单板尺寸 单板功率 背板交换能力 槽位数 电源系统 9U高,19“宽 6U×160mm×0.8in 35~50W 4Gbps+2.4Gbps 21 集中供电(5V、12V、3.3V) CPCI ATCA 13U/14U高,19“宽 8U×280mm×1.2in 150~200W 2.4Tbps (Full Mesh) 14 分散供电(双 - 48V/ - 60V DC)
采用集中供电方式,由电源板为整框单板提供电源 双CPCI总线,带宽2×2Gbps 以太网双平面,双星形结构
主从串口总线
H.110总线,提供了4096个时隙的交换能力,带宽为256Mbps
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI Confidential
IPMB总线
Update总线
Various flexible service interfaces
Fans Fans IPMB Blade Blade Blade Blade Blade Blade 0 1 2 3 4 5 IPMB Blade Blade Blade Blade Blade Blade 8 9 10 11 12 13

华为softx3000硬件机框[优选资料]

华为softx3000硬件机框[优选资料]
MTP3、ISUP、INAP、MGCP、H.248、H.323、 SIP、R2、DSS1等呼叫控制及协议的处理 生成话单,并具有话单池,其内存为180MB
工作方式:主备用
容量: 一对FCCU板可以同时支持9000中继和50000用户 系统最多配:40对FCCU
安装槽位:无特殊要求
中心数据库单板
中心数据库板CDBI:Central Database Board 单板功能:
指主备模式单板的互助板槽位 255:表示工作于非主备方式(如BSGI)
步骤4:ADD FECFG(增加IFMI 的IP地址)
据库功能
二、本局数据
步骤
步骤描述
ห้องสมุดไป่ตู้
配置命令
1
增加本地号首集
SMUI板的模块号:2~21(系统自动分配) FCCU板的模块号:从22递增至101; CDBI板的模块号:从102递增至131 IFMI板的模块号:从132递增至135; BSGI板的模块号:从136递增至211; MSGI板的模块号:从211递减至136; MRCA板的模块号:从212递增至247
机框
SoftX3000采用华为OSTA (Open Standards Telecom Architecture Platform)平台作为硬件平台
OSTA机框结构
OSTA机框有21个槽位 前后插板结构,统一后出线
前插板有业务板、系统管理板、告警板、电源板(前后均可 安装) 后插板有接口板、以太网通信板、电源板(前后均可安装)
单板位置
前插板 前插板 后插板 前插板 后插板 前插板 后插板 前插板 前插板 前插板 前插板 前、后插板 后插板
前后对插关系
无 成对使用
成对使用

MSOFTX3000硬件介绍(中文)

MSOFTX3000硬件介绍(中文)

MSOFTX3000 硬件介绍 四条总线介绍
ATCA平台 IPMB:设备管理通道,硬件故障,单板上下电; BASE:控制平面管理通道,用于话单、软件加载、操作维护信息传输;
Fabric:业务平面管理通道,处理各种消息流,如H.248消息;
TDM:用于传递系统框内时钟同步,窄带时隙消息通道。 CPCI平台
和2个GE接口,为UPBA0提供窄带接口。
MSOFTX3000 硬件介绍 UPB板
Universal Process Blade,
通用处理刀片服务器。
MSOFTX3000 硬件介绍 UPB板
Universal Process Blade,
通用处理刀片服务器。
名称 UPBA0 UPBA1
内存 24G 8G
系统硬件组成
注:框号设置顺序:从左到右、从下到上。
MSOFTX3000 硬件介绍 OSTA2.0机框
MSOFTX3000 硬件介绍 整机配置图
MSOFTX3000 硬件介绍
机框槽位介绍


● ●
MSOFTX3000 硬件介绍 目录
1、整机和组件介绍
2、单板介绍
3、级联及配线
MSOFTX3000 硬件介绍
MSOFTX3000 硬件介绍 设备总体介绍
MSOFTX3000主要完成位置更新、呼叫控制、媒体网关控制等功能,可以同时作为MSC Server、TMSC Server、GMSC Server、VLR、SSP、STP、HLR等功能实体进行组网。
MSOFTX3000 硬件介绍
机柜
机柜采用N68E-22机柜
硬盘 0 2X146G
Flash(4G) Y ----
作用 业务处理单板,作为GCU100,GCU101进程组 作为服务器使用,OMU,iGWB

华为软交换SoftX3000体系结构分析

华为软交换SoftX3000体系结构分析

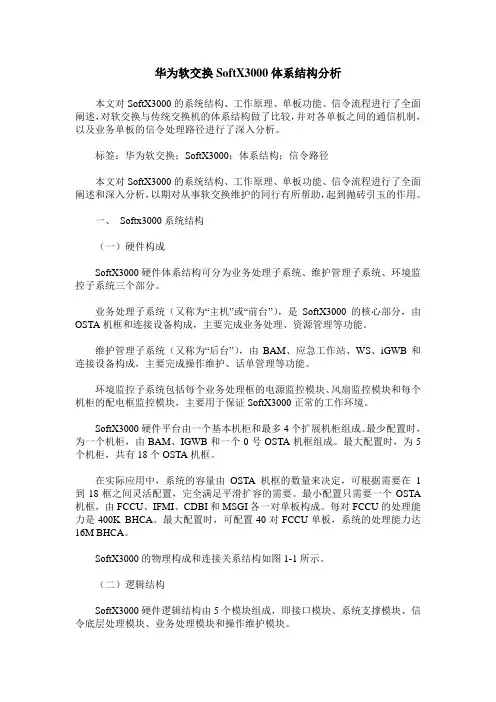

华为软交换SoftX3000体系结构分析本文对SoftX3000的系统结构、工作原理、单板功能、信令流程进行了全面阐述,对软交换与传统交换机的体系结构做了比较,并对各单板之间的通信机制,以及业务单板的信令处理路径进行了深入分析。

标签:华为软交换;SoftX3000;体系结构;信令路径本文对SoftX3000的系统结构、工作原理、单板功能、信令流程进行了全面阐述和深入分析,以期对从事软交换维护的同行有所帮助,起到抛砖引玉的作用。

一、Softx3000系统结构(一)硬件构成SoftX3000硬件体系结构可分为业务处理子系统、维护管理子系统、环境监控子系统三个部分。

业务处理子系统(又称为“主机”或“前台”),是SoftX3000的核心部分,由OSTA机框和连接设备构成,主要完成业务处理、资源管理等功能。

维护管理子系统(又称为“后台”),由BAM、应急工作站、WS、iGWB和连接设备构成,主要完成操作维护、话单管理等功能。

环境监控子系统包括每个业务处理框的电源监控模块、风扇监控模块和每个机柜的配电框监控模块,主要用于保证SoftX3000正常的工作环境。

SoftX3000硬件平台由一个基本机柜和最多4个扩展机柜组成。

最少配置时,为一个机柜,由BAM、IGWB和一个0号OSTA机框组成。

最大配置时,为5个机柜,共有18个OSTA机框。

在实际应用中,系统的容量由OSTA机框的数量来决定,可根据需要在1到18框之间灵活配置,完全满足平滑扩容的需要。

最小配置只需要一个OSTA 机框,由FCCU、IFMI、CDBI和MSGI各一对单板构成。

每对FCCU的处理能力是400K BHCA。

最大配置时,可配置40对FCCU单板,系统的处理能力达16M BHCA。

SoftX3000的物理构成和连接关系结构如图1-1所示。

(二)逻辑结构SoftX3000硬件逻辑结构由5个模块组成,即接口模块、系统支撑模块、信令底层处理模块、业务处理模块和操作维护模块。

SoftX3000硬件介绍

SoftX3000硬件介绍

配置2对CDBI板。
• CDBI板产生的单板告警信息通过共享资源
总线上报到SMUI板。
第20页
9、EPII板(E1池接口板)
现代通信网实验室
为FCSU的后插板(无),主要功能是:
• 处理MTP1物理层消息;
• 为FCSU板提供窄带信令物理接口,与
FCSU成对配置;
• 可实现系统时钟的传递及提供框内时钟同步
5、操作维护模块
操作维护模块由BAM、WS、iGWB计费网关、
LAN Switch和应急工作站等设备构成,负责整个
系统的管理、维护以及话单的处理。而且核心
LAN Switch具有实现多框间设备互联的功能。
四、系统总线
第33页
现代通信网实验室
每个OSTA机框包括了共享资源总线、以太网总
线和串口总线四种类型的系统总线,从而实现了单
前前 前前前前
S
插插 插插插插
M
板板 板板板板
U
I
S M U I
前前前前前 前 A 插插插插插 插 L 板板板板板 板 U
I
第34页
1、共享资源总线
现代通信网实验室
(1)功能
SMUI板通过共享资源总线进行本框所有可加载
单板的加载、管理和维护。
(IFMI/BSGI/FCCU/CDBI/MRCA/MSGI)
外FE接口。
应急工作站正常情况下定时备份BAM中的数据,
一旦BAM出现故障,将2根网线连至2个LAN
Switch后,应急工作站承担BAM的功能。
第8页
3、环境监控子系统
现代通信网实验室
包括每个业务处理框的电源监控模块、风扇监
控模块和每个机柜的配电框监控模块,主要用于保

04-MSOFTX3000 硬件数据配置

04-MSOFTX3000 硬件数据配置

WG001201 MSOFTX3000硬件数据配置前言课程目标l理解硬件配置部件的基本概念l掌握硬件数据配置的方法步骤l掌握命令间配置参数的关系l检测查询硬件数据配置的结果学习完本课程,您将能够:参考资料l随机手册--技术手册--数据配置分册l随机手册--技术手册--配置实例分册课程内容第一章基本概念第二章数据配置第三章相关调试命令第四章配置实例介绍第一章基本概念l第一节基本部件及定位l第二节模块l第三节联机脱机基本部件及定位l模块化逻辑结构.........单板机框机架 机架SoftX3000机框 单板基本部件及定位l机架Ø机架是一种物理支撑设备,用于组合各种功能机框。

根据实际用户容量情况,SoftX3000可以配置1至3个机架,包括1个综合配置机框和2个业务处理机框。

Ø综合管理机柜必须配置,里面可以容纳2个业务处理机框、BAM以及计费网关相关设备。

Ø业务处理柜根据机框数选择配置,每个机柜可以容纳4个业务处理框。

基本部件及定位l机框0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18WBS GW S M UWM G CWHSC U P W RU P W RW W P IW E P IWHSCW C K IWCK IF rontB ackW S M UØ机框可以作为功能单元,将若干功能单板进行集合,完成一定的功能。

SoftX3000包括两种机框:基本框和扩容框,系统满配置时可以配置1个基本框和9个扩容框。

Ø基本框必须配置,且只能在综合管理机柜;扩容框数量根据用户容量配置。

基本部件及定位l单板Ø根据具体的功能需求,机框里不同的位置可以配置不同类型的单板,单板分为前插板、后插板和背板。

背板安装在机框的中间,前插板由机柜的正面槽位插进,后插板则由机柜的背面槽位插进。

基本部件及定位l单板的类型和主要功能时钟接口板WCKI--热插拔控制板WHSC --二次电源板UPWR 二次电源板UPWR 告警板WALU 媒体网关控制板WMGC --VLR 数据库处理板WVDB --中心数据库处理板WCDB 后插ATM 接口板WBAI ATM 转发模块板WAFM 后插FE 接口板WBFI IP 转发模块板WIFM --宽带信令处理板WBSG --信令网关板WSGU E1池接口板WEPI 呼叫控制及信令处理板WCSU --无线呼叫控制WCCU 系统接口板WSIU 系统管理板WSMU 后插板前插板基本部件及定位机架机框单板基本部件及定位l设备的编号为了便于识别和定位SoftX3000的各种设备,有必要对同种类型的设备进行统一编号Ø机架号l每个机架分配一个机架号,机架号在系统内统一编号。

SoftX3000硬件系统

SoftX3000硬件系统

第三章 CN16IP机框配置
第四章 单板功能
系统支撑模块单板功能

实现程序/数据的加载、设备管理维护及板间通讯
SMUI系统管理板
主控板,固定在6、8槽位,与后插板SIUI成对使用,完成程序加载 控制、数据配置、工作状态控制功能,主备用

SIUI系统管理板后插接口板
SMUI的后插板,固定在6、8槽位,为SMUI提供以太网接口,提供 8位拨码开关S3用于设置单元框的框号,主备用
课程编码 SoftX3000硬件系统
ISSUE 1.0
参考资料

SoftX3000 V300R001 技术手册 系统结构和原理分册
学习目标
学习完本课程,您应该能够掌握:

掌握SoftX3000硬件结构 掌握SoftX3000机框配置 掌握SoftX3000单板功能


课程内容
第一章 SoftX3000物理结构 第二章 机柜配置ALM RU DOMA DOMBCOM
HUAW EI
系统主要单板回顾
I I M M C C S H S H B B M M C C A F F R R D D M S M S S S S S C C L M M C C P P U C U C G G G G U U U
IFM板:为系统对外的出口,接收外部系统的IP报文,负责转发到相应的BSG板上,同时向外转 发IP报文 BSG板:主要处理H.248、MGCP等提供语音业务的协议,完成协议拆包、解包的工作 MSG板:媒体信令板,处理H.323、SIP等提供多媒体业务的协议,保证协议拆包、解包的工作 CDP板:中央数据库处理板,主要负责系统全局数据的维护,同时进行中继选线的操作 SMU板:系统管理板,负责系统的设备管理、BAM和业务板的通信转发,其中0号框的SMU板 负责管理其他框的状态 HSC板:单板热插拔控制、CPCI总线桥接、框内以太网交换核心 CCU板:呼叫控制处理板,主要负责呼叫连接和业务控制。与V2相比,新增了对V5用户、PRA 用户、H.323用户、SIP用户的处理,同时在组网路由上进行了扩充 MRC板:系统的资源板,提供放音、收号资源,采用MGCP协议与系统通信 ALU板:系统监控板,提供系统温度、湿度等环境监控,显示后插板状态

华为MSOFTX3000硬件介绍

华为MSOFTX3000硬件介绍

Page 8
插框
插框分类
基本框
− 基本框在综合配置机柜中固定配置,提供时钟、E1、IP、ATM等 外部接口,并可以完成完整的业务处理。
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
后插
W B F I W C D B
0
W B F I W I F M
3
W B A I W A F M
IF M IF M
ATM 接 口
AFM AFM
iG W B iG W B
BC
MGC MGC BAM HSC BSG BSG CPC CPC CCU CCU
L A N S w itc h NMS
B IT S
CKI CKI
WS WS
E1接 口
EPI EPI
BUS S IU /S M U S IU /S M U 系统支撑模块
Page 19
WSMU板介绍
W S MU
WSMU业务处理框的主控板,其主要功能:
共享资源总线的配置及状态管理 通过串口总线、共享资源总线对机框中所 有单板进行管理并将其状态反馈给后台,控 制WALU面板指示灯的状态 完成系统程序、数据加载和管理功能 固定安装在每个业务处理机框的6、8槽位 上 该板为前插板
硬件逻辑结构介绍

信令底层处理模块 提供信令的底层协议处理功能,包括七号信令MTP2处理单元和 SCTP处理单元。

业务处理模块 业务处理模块由业务处理单元、中心数据库单元、VLR数据库板、媒 体网关控制单元构成。

2、SOFTX3000硬件系统

2、SOFTX3000硬件系统

»
»
»
Golden-Highway Confidential 金宏威机密 未经许可不得扩散
课程内容
第一节 硬件基本组成 第二节 硬件逻辑结构 第三节 机柜、机框和单板 第四节 终端系统、LANSwitch硬件
第五节 通信电缆的连接
第六节 典型配置
Golden-Highway Confidential 金宏威机密 未经许可不得扩散
RS232串口 1个
功耗
≤30W
Golden-Highway Confidential 金宏威机密 未经许可不得扩散
BSGI(宽带信令处理板)
»BSGI(宽带信令处理板):语音业务模块前插板,主要
功能是处理经过IFMI一级分发处理后的IP包,完成信令 传输协议(TCP/IP、SIGTRAN、MTP)和承载控制协 议(H.248/MGCP)处理后,将IP包二级分发到相应的 业务处理板进行事务层/业务层处理。同时BSGI板还提 供对SIP协议包进行分发的功能。
Golden-Highway Confidential 金宏威机密 未经许可不得扩散
语音业务模块逻辑结构(2)
系统支撑子系统 媒体控制处 模块 理单元 (MGCI) 数据库处理 模块 (CDBI)
IP接口 (FE)
宽带接口分 发模块 IFMI/BFII
设备管理模块
(SMUI/SIUI/HSCI)
iGWB
Golden-Highway Confidential 金宏威机密 未经许可不得扩散
硬件逻辑结构
»语音业务模块 »多媒体业务模块
Golden-Highway Confidential 金宏威机密 未经许可不得扩散
硬件系统-语音业务模块逻辑结构(1)

SoftX3000

SoftX3000

SoftX3000
SoftX3000软交换设备是融合通信固定解决方案中的核心构件,具备呼叫控制、信令和协议处理以及基本业务和补充业务提供的能力,还可以与应用服务器配合,向最终用户提供多样化的增值服务。

SoftX3000同时兼具AGCF功能,为客户的网络演进和投资保护提供了便利。

产品特性
SoftX3000采用电信级OSTA平台作为硬件平台,软件系统采用DOPRA结构,支持热插拔,关键板件支持1+1/N+1热备份。

功能逻辑结构采用模块化设计,分为接口模块、系统支撑模块、信令处理模块、业务处理模块和后台管理模块。

集成度高、处理能力强:支持200万用户或等效36万中继,整机处理能力16M BHCA。

丰富的业务提供能力:在100%继承现有PSTN业务基础上还提供新业务,如多媒体业务、话音与Internet融合业务、消息类业务、远程工作协同、企业统一通信等业务,吸引商业客户,降低运营和维护成本。

支持开放、标准的第三方业务集成能力,以及软交换支持演进为IMS组网下的AGCF逻辑实体的能力。

强大的互联互通能力:完善的汇接局(C4)、长途局及关口局应用支撑,如多信令支持、SSP、大容量黑白名单、鉴权计费、平等接入等。


持与多网互联互通,如TDM网络、第三方应用服务(AS)网络、IN 网络、H323/SIP网络、PLMN网路、IMS网络、CDMA WLL无线接入、HFC接入网络等。

NGN和softx3000解读

NGN和softx3000解读
一个NGN网络,通常包含以下几个基本构件:软交
业务层
媒体资源服务器
业务服务 器
换、接入设备、中继网关、信令网关、媒体资源服 务器、业务服务器等,另外还有一个必不可少的部 分:分组承载网。
控制层
软交换 中继网关
承载层
分组承载网
PSTN
ip
接入层
接入设备IAD 接入设备AG
•No.7
信令网关
NGN网络结构的基本特点是分层的、构件化的。另外,所有的构件之间并不需要直接的物 理连接,而是都通过分组接口连到分组承载网上,通过分组网实现信令和业务的互通。

传统智能业务
• • • • • • 记帐卡呼叫(ACC,Account Card Calling) 被叫付费(FPH,Freephone) 虚拟专用网(VPN,Virtual Private Network)和广域Centrex (WAC,Wide Area Centrex) 电话投票(VOT,Televoting) 大众呼叫(MAS,Mass Calling) 通用个人通信业务(UPT,Universal Personal Telecommunication)
课程内容
NGN介绍 SoftX3000系统概述
介绍
• SoftX3000作为软交换产品,应用于NGN核心控制层 。 • SoftX3000做为分组交换网络中的通用呼叫控制器,支持 PSTN、H.323、SIP和MGCP域之间的互通,提供基于H.248 和MGCP的承载控制,并采用CS3 SSP结构体系。 在华为 NGN解决方案中,SoftX3000是下一代网络的核心,通过采用 分布式标准协议的开放网络与其它NGN构件互通。
大容量、高集成度
• SoftX3000支持用户达200万或等效36万中继(TDM),均可 平滑扩容。 • 整机支持的BHCA达到16000K。 • SoftX3000具有很高的集成度。支持200万用户或36万中继最 多只需4个机架。

SoftX3000软交换系统硬件结构

SoftX3000软交换系统硬件结构

实验一SoftX3000软交换系统硬件结构一.实验目的1.掌握softX3000硬件结构2.掌握softX3000机框配置3.掌握softX3000单板功能二.实验设备softX3000三.实验内容1.机房实际配置的单板名称及功能1、SMUI:System Management Unit❑单板功能完成系统程序、数据加载和管理功能对机框中所有单板进行管理并将其状态反馈给后台控制ALUI面板指示灯的状态共享资源总线的配置及状态管理2、SIUI:System Interface Unit❑单板功能为SMUI板提供接口通过拨码开关的设置,实现框号识别功能3、FCCU: Fixed Calling Control Unit❑单板主要功能MTP3、ISUP、INAP、MGCP、H.248、H.323、SIP、R2、DSS1等呼叫控制及协议的处理生成话单,并具有话单池,其内存为180MB4、IFMI:IP Forward Module❑单板主要功能:IP包的收发,处理MAC层消息及IP消息分发功能5、BFII: IP Forward Module❑单板主要功能进行FE 驱动处理,实现IFMI板的对外物理接口功能一块板提供:1×FE6、CDBI:Central Database Board❑单板主要功能设备核心数据库,CDBI板存储了所有呼叫定位、网关资源管理、出局中继选路等数据7、BSGI:Broadband Signaling Gateway❑单板主要功能进行UDP、SCTP、M2UA(MTP2 User Adaptation)、M3UA、V5UA、IUA、MGCP、H.248等协议的处理将消息二级分发到相应的FCCU板进行事务层/业务层处理8、BSGI:Broadband Signaling Gateway❑单板主要功能进行UDP、SCTP、M2UA(MTP2 User Adaptation)、M3UA、V5UA、IUA、MGCP、H.248等协议的处理将消息二级分发到相应的FCCU板进行事务层/业务层处理9、MSGI:Multimedia Signaling Gateway unit❑单板主要功能完成UDP、TCP和H.323(H.323 RAS(Remote Access Server)、H.323 CALL Signalling)、SIP多媒体协议的处理将消息二级分发到相应的FCCU板进行事务层/业务层处理10、ALUI:Alarm Unit❑单板主要功能接受SMUI板的指示显示后插板工作、在位情况检测机箱、电源系统状态上报给SMUI板11、UPWR:Universal Power❑单板主要功能单元框内所有单板提供直流电源12、HSCI:Hot-Swap and Control Unit❑单板主要功能框内以太网总线的交换单板热插拔的控制单板上电控制对外提供6个FE口13、MRCA:Media Resource Control Adapter❑单板主要功能对各种音频信号进行实时处理,主要包括了收集和生成DTMF(Dual ToneMulti Frequency,双音多频)信号、播放和录制语音片和提供多方会议功能等每块MRCA板作为独立的媒体资源服务器进行工作14、MRIA:Media Resource Interface Adapter❑单板主要功能MRCA板的后插单板,为媒体流提供2个10/100M bps接口2.ALUI板上各指示灯代表什么含义3.根据机房实际配置绘制softX3000的硬件板位置图。

SoftX3000V3系统概述V1.0

SoftX3000V3系统概述V1.0
INAP/SS7
2、支持ISUP/TUP、V5、PRA等协议,与PSTN互通 3、支持INAP
MCU
H.323 MGCP
SIP-T/H323 H.323
H.323网络
SoftX3000
SIP
SoftX3000
MRS
M3UA/SCTP H.248/M2UA/IUA/V H.323 H.248/MGCP 5UA H.248/M2UA/IUA
IP超市 包括权限控制,限额呼叫,立即计费 黑白名单,支持200万条记录
支持内嵌MRS,降低小容量时的投资成本
发夹连接
开放的协议接口和标准的网管接口

开 放 的 协 议 接 口 主 要 包 括 MGCP/H.248 、 SCTP 、 M2UA 、 M3UA、IUA、V5UA、ISUP、BICC、SIP、SIP-T、H.323、 RADIUS、RADIUS+、SNMP、STUN、INAP和TCP/IP等。
U-SYS解决方案核心设备列表
产品名称
SoftX3000 UMG8900
中文名称
软交换 通用媒体网关 中继媒体网关 信令网关 接入媒体网关
说明
200万用户/36万中继/16MBHCA/语音多媒体统一处理 3G/NGN/ 语音/ 视频通用网关 ,支持PSTN交 换 机/V5 接入/PRI接入 /TG/AG/VIG应用,256K TDM/128G 分组交换能力 系列化,支持480-3840DT,内置SG 5120条64K/640条2M链路(0.95Erl以上),支持完整SIGTRAN协议 栈,多信令点编码 系 列 化 80/160/320/1200 宽 窄 带 统 一 接 入 , 支 持 POTS/AT0/ADSL/VDSL

MSSOFTX3000 硬件系统

MSSOFTX3000 硬件系统

MSSOFTX3000 硬件系统华为产品:移动:msoftx3000 mobile soft x 3000CDMA:csoftx3000固网:softx3000机柜配置图:配电框两路输入,六路交叉输出,冷风、热风插框:满配3柜10框可以承载180万用户,作为端局可以达到2700K BHCA插框连线图:分为内部网段和外部网段内部网段一般利用172.20.*.*/16 172.30.*.*/16硬件逻辑结构介绍:接口模块、信令底层处理模块、业务处理模块,实际就是按照协议栈来分的接口模块:处理物理层信令底层处理模块:处理中间层业务处理模块:处理上层、应用层SMU板介绍:Link:网口状态指示灯Act:网口流量指示灯DOMA、DOMB:共享资源总线时再说Com口,厂家内部调试使用共享资源总线:2G带宽,国际OSTA标准,分为两段假设6槽smu板为主板,其直接控制doma,通过HSC板控制domb,doma和domb指示灯都应该亮以太网总线:连接0-5、10-15前插板,smu板没有接后插板7、9的hsc板接到了以太网总线板间业务,是指用户或系统的业务相关协议栈信令串口资源总线:后插板、alu板、smu板连接Siu单板介绍:前后插板通过HW(Highway)连接HD指smu的硬盘运行指示灯,目前没用以太网口1,连接Lan Switch以太网口2,连接HSC板Com3口,连接配电柜的com口,把配电柜的告警传输到smu板,完成配电柜的监控Com3+口,没有用Siu板的另外一个重要功能,通过拨码开关确定机框编号,共8个拨码,on为0,off为1HSC板单板介绍:热插拔交换控制左右共享资源总线的桥接,使smu管理前插板框内以太网总线交换。

多单板的IP连接方式,必须通过switch,hsc板就充当switch的功能单板热插拔控制:热插拔时控制切断电源,拔单板时,单板有一个蓝色的offline指示灯亮单板上电控制:控制谁先谁后,减少大电流冲击提供6个fe口:一般仅使用3个。

SoftX3000基本数据配置

SoftX3000基本数据配置

SoftX3000基本数据配置一、实验目的:1、通过本实验,让学生了解SoftX3000的基本硬件数据和本局数据配置。

二、实验器材:1、SoftX3000一台;2、实验终端电脑若干台;三、实验内容说明:1、通过现场对照实物讲解,让学生了解SoftX3000主设备所有硬件实物。

在SoftX3000主设备与其他设备对接之前,首先必须进行配置硬件数据和本局部数据。

四、实验步骤:(一)数据规划1、硬件数据规划(1) 设备配置面板图:(2) 各主要单板的基本规划信息,如下表所示:(3) FE端口的IP地址为:10.26.102.13-10.26.102.16/255.255.255.0 网关:10.26.102.1 2. 本局数据规划本局信令点编码:采用国内网编码111111(二)实验脚本1. 执行脱机操作//脱机LOF:;//关闭格式转换开关SET FMT: STS=OFF;2. 配置硬件数据//增加机架,机架号为0,场地号为0,行号为0,列号为0ADD SHF: SHN=0, LT="实验室", ZN=0, RN=0, CN=0;//增加机框,机框号为0,在机架中的位置号为2ADD FRM: FN=0, SHN=0, PN=2;说明:本实例中的综合机柜只配置一个基本框,对于综合配置机柜中的基本框而言,其机框号固定为0,在机架中的位置号固定为2。

//增加单板ADD BRD: FN=0, SLN=0, LOC=FRONT, FRBT=IFMI, MN=132, ASS=255;ADD BRD: FN=0, SLN=1, LOC=FRONT, FRBT=IFMI, MN=133, ASS=255;ADD BRD: FN=0, SLN=4, LOC=FRONT, FRBT=IFMI, MN=134, ASS=255;ADD BRD: FN=0, SLN=5, LOC=FRONT, FRBT=IFMI, MN=135, ASS=255;ADD BRD: FN=0, SLN=2, LOC=FRONT, FRBT=FCCU, MN=22, ASS=255;ADD BRD: FN=0, SLN=10, LOC=FRONT, FRBT=CDBI, MN=102, ASS=255;ADD BRD: FN=0, SLN=12, LOC=FRONT, FRBT=MSGI, MN=136, ASS=255;ADD BRD: FN=0, SLN=14, LOC=FRONT, FRBT=BSGI, MN=211;说明:FCCU板的模块号:建议从22递增至101。

MSOFTX3000 V200R009产品概述

MSOFTX3000 V200R009产品概述

MSOFTX3000产品概述(V200R009)华为技术有限公司2022年3月目录第1章 MSOFTX3000系统概述 (1)1.1.MSOFTX3000产品特点 (1)1.1.1丰富的业务提供能力 (1)1.1.2强大而灵活的组网能力 (2)1.1.3大容量与高集成度 (3)1.1.4高处理能力 (3)1.1.5高可靠性 (3)1.1.6平滑的扩容能力 (4)1.1.7完善的计费能力 (4)1.1.8优良的性能统计功能 (5)1.1.9方便实用的O&M功能 (5)1.1.10支持2G/3G融合 (6)第2章 MSOFTX3000系统结构(OSTA2.0) (8)2.1产品外观 (8)2.2物理结构 (9)2.3逻辑结构 (9)第3章 MSOFTX3000接口、信令与协议 (12)3.1物理接口 (12)3.2协议接口 (13)3.3话单接口 (15)3.4监听接口 (15)第4章 MSOFTX3000技术参数与环境要求 (17)4.1主要技术参数 (17)4.1.1系统容量 (17)4.1.2系统处理能力 (17)4.1.3协议处理能力 (18)4.1.4话单处理能力 (18)4.1.5号码分析能力 (18)4.1.6可靠性指标 (19)4.1.7环境指标 (19)4.1.8机柜参数 (20)4.1.9供电参数 (21)4.1.10功耗参数 (21)4.2时钟指标 (21)4.2.1技术特点 (21)4.2.2技术参数 (22)4.2.3 EMC指标 (23)4.3环境要求 (23)4.3.1运行环境 (23)第1章MSOFTX3000系统概述HUAWEI MSOFTX3000 (V200R009版本)移动软交换中心(以下简称MSOFTX3000)是华为公司研制的大容量移动软交换设备,它采用先进的软、硬件技术,具备丰富的业务提供能力和强大的组网功能,主要作为GSM 和3G核心网CS域的控制层设备MSC Server组网应用,完成基于IP/TDM的语音、数据等业务的呼叫控制和连接管理等功能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

实验一SoftX3000软交换系统硬件结构
一.实验目的
1.掌握softX3000硬件结构
2.掌握softX3000机框配置
3.掌握softX3000单板功能
二.实验设备
softX3000
三.实验内容
1.机房实际配置的单板名称及功能
1、SMUI:System Management Unit
❑单板功能
完成系统程序、数据加载和管理功能
对机框中所有单板进行管理并将其状态反馈给后台
控制ALUI面板指示灯的状态
共享资源总线的配置及状态管理
2、SIUI:System Interface Unit
❑单板功能
为SMUI板提供接口
通过拨码开关的设置,实现框号识别功能
3、FCCU: Fixed Calling Control Unit
❑单板主要功能
MTP3、ISUP、INAP、MGCP、H.248、H.323、SIP、R2、DSS1等呼叫控制及协议的处理
生成话单,并具有话单池,其内存为180MB
4、IFMI:IP Forward Module
❑单板主要功能:IP包的收发,处理MAC层消息及IP消息分发功能
5、BFII: IP Forward Module
❑单板主要功能
进行FE 驱动处理,实现IFMI板的对外物理接口功能
一块板提供:1×FE
6、CDBI:Central Database Board
❑单板主要功能
设备核心数据库,CDBI板存储了所有呼叫定位、网关资源管理、出局中继
选路等数据
7、BSGI:Broadband Signaling Gateway
❑单板主要功能
进行UDP、SCTP、M2UA(MTP2 User Adaptation)、M3UA、V5UA、IUA、MGCP、H.248等协议的处理
将消息二级分发到相应的FCCU板进行事务层/业务层处理
8、BSGI:Broadband Signaling Gateway
❑单板主要功能
进行UDP、SCTP、M2UA(MTP2 User Adaptation)、M3UA、V5UA、IUA、MGCP、H.248等协议的处理
将消息二级分发到相应的FCCU板进行事务层/业务层处理
9、MSGI:Multimedia Signaling Gateway unit
❑单板主要功能
完成UDP、TCP和H.323(H.323 RAS(Remote Access Server)、H.323 CALL Signalling)、SIP多媒体协议的处理
将消息二级分发到相应的FCCU板进行事务层/业务层处理
10、ALUI:Alarm Unit
❑单板主要功能
接受SMUI板的指示显示后插板工作、在位情况
检测机箱、电源系统状态上报给SMUI板
11、UPWR:Universal Power
❑单板主要功能
单元框内所有单板提供直流电源
12、HSCI:Hot-Swap and Control Unit
❑单板主要功能
框内以太网总线的交换
单板热插拔的控制
单板上电控制
对外提供6个FE口
13、MRCA:Media Resource Control Adapter
❑单板主要功能
对各种音频信号进行实时处理,主要包括了收集和生成DTMF(Dual Tone
Multi Frequency,双音多频)信号、播放和录制语音片和提供多方会议功能

每块MRCA板作为独立的媒体资源服务器进行工作
14、MRIA:Media Resource Interface Adapter
❑单板主要功能
MRCA板的后插单板,为媒体流提供2个10/100M bps接口
2.ALUI板上各指示灯代表什么含义
3.根据机房实际配置绘制softX3000的硬件板位置图。
