初中物理电路故障分析专题练习(含答案)

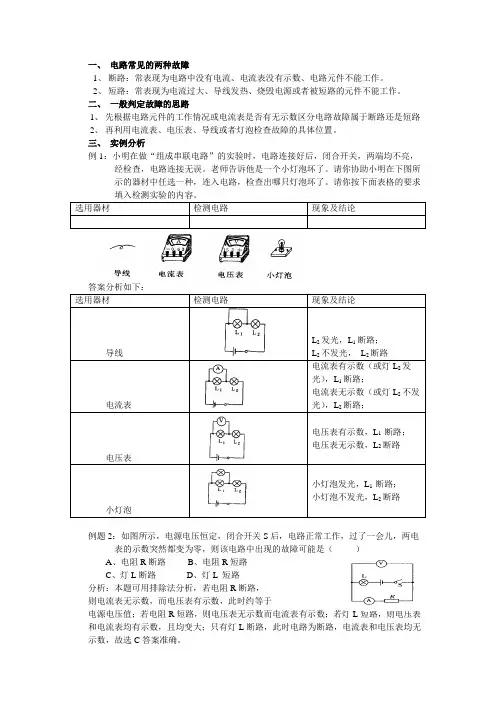

( 初中物理电路故障分析专题练习
1．在图所示的电路中，电源电压等于 6 伏，合上开关后电压表示数为 6 伏。

经分析得出，电路中可能发生
的情况是：__________________________。

2．在图所示的电路中，电源电压不变。

闭合开关S 后，灯 L 1、L 2 都发光。

一段时间后，其中一盏灯突然熄 灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是(
)。

A ．灯 L 1 短路 B ．灯 L 2 短路 C ．灯 L 1 断路 D ．灯 L 2 断路
3．在图所示的电路中，电源电压不变。

闭合开关S 后，灯 L 1、L 2 都发光，一段时间后，其中的一盏灯突然 变亮，而电压表 V 1 的示数变小，电压表 V 2 的示数变大，则产生这一现象的原因是( )。

A ．灯 L 1 断路 B ．灯 L 1 短路 C ．灯 L 2 断路 D ．灯 L 2 短路
4．如图所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。

过一段时间后，发现电压表示数变为0， 电流表示数增大。

经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是 )。

A ．灯 L 1 断路
B ．灯 L 2 短路
C ．灯 L 1 短路
D ．灯 L 1、L 2 均断路
5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。

如果某同学在操作的过程中对两只电表的 量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后( )。

A ．电流表、电压表均损坏
B ．电流表损坏，电压表示数为零
C ．电流表有示数，电压表示数为零
D ．电流表示数为零，电压表有示数
6．如图所示，下列说法正确的是()
A．电流表的连接是正确的B．电压表的连接是正确的
C．两表的连接都是错误的D．电流表将会被烧坏
7．在图所示的电路中，电源电压保持不变。

闭合电键S后，电路正常工作。

过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是()。

A．可能是灯L短路，电流表示数变小
B．可能是灯L断路，电流表示数变小
C．可能是电阻R短路，电流表示数变大
D．可能是电阻R断路，电流表示数变小
8．如图所示电路，电源电压为3伏。

当开关S闭合时，却只有一只灯泡发光，且电压表示数为3伏。

由这一现象可以判断电路的故障是()。

A．灯L
短路B．灯L2短路C．灯L1开路D．灯L2开路
1
9．如图所示的电路，电源电压不变，闭合开关S．灯L
和L2均发光。

一段时间后，一盏灯突然熄灭，而
1
电流表和电压表的示数不变，出现这一现象的原因可能是()。

A．L
短路B．L1断路C．L2短路D．L2断路
1
L (
10．如图所示的电路中，电源电压保持不变，闭合开关电路正常工作，但过一段时间，小灯泡 1 发生断路， 这时电流表的示数_______，电压表的示数_______。

（选填“变大”、“变小”或“不变”）
11．按如图(a)所示的电路进行实验，当开关闭合后，V 1 和 V 2 的指针位置完全一样，如图(b)所示，造成这一 现象的原因是(
)。

A ．可能 L 1 断路
B ．可能 L 2 短路
C ．可能 V 1 和 V 2 所选量程不相同，L 1 短路
D ．可能 V 1 和 V 2 所选量程不相同，电路各处完好
12．如图所示，闭合开关 S 时，小灯 L 1、L 2 都不亮。

用一段导线的两端接触 a 、b 两点时，两灯都不亮；接 触 b 、c 两点时，两灯也不亮；接触 c 、d 两点时，两灯都亮。

对此，下列判断中正确的是( )。

A ．灯 L 1 断路
B ．灯 L 2 断路
C ．开关 S 断路
D ．灯 L 2 短路
13．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是 )。

A ．若电流表无示数，电压表有示数，则 R 1 短路
B ．若电流表无示数，电压表无示数，则 R 2 断路
C ．若电流表有示数，电压表有示数，则 R 1 断路
D ．若电流表有示数，电压表无示数，则 R 2 短路
（
14．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关 S 后发现 L 1 正常发 光，L 2 只能微弱发光，以下对于这一现象产生原因的分析中，合理的是( )。

A ．灯泡 L 2 发生了断路 B ．灯泡 L 2 发生了短路 C ．灯泡 L 2 的电阻较大，其实际功率较小 D ．灯泡 L 2 的电阻较小，其实际功率较小
15．实验课上，同学们把两个相同规格的小灯泡连接在如图 (a)所示的电路中，闭合开关后，两灯发光。

此 时，一同学不小心把 L 1 的玻璃外壳打破了，结果 L 1 熄灭，L 2 却更亮了。

这是为什么呢？他们提出猜想：
猜想一：可能 L 1 处发生断路；
猜想二：可能 L 1 处发生短路。

(1)根据_______（选填“串联”或“并联”）电路的特点，可知猜想一是不正确的。

(2)针对猜想二，同学们找了一只电压表，分别并联在L 1，L 2 两端，如图(b)所示，假如猜想二成立，则 两次读数有何特点？_________________________________________________。

(3)实验发现两次电压表均有明显读数，且 L 1 两端电压比 L 2 两端电压小。

说明猜想二也不正确。

你认为 L 1 熄灭、L 2 更亮的原因可能是( )。

A ．L 1 电阻变大 B ．L 1 电阻变小 C ．L 2 电阻变小 D ．L 1 功率变大
16．为研究灯泡的发光情况，小明设计了如图所示的电路进行实验。

电路中两个灯泡规格相同（额定电压 均为 1．5 伏）、电源电压恒为 3 伏，实验时，当开关闭合后，两灯泡发光。

一段时间后，两灯泡突然熄灭， 但电压表仍有示数：经检查，除灯泡外其余器材的连接良好。

请简述造成这种情况的可能原因。

写出两种， 并在每种原因中说明两灯的具体情况）
原因一：______________________________________________________________。

原因二：______________________________________________________________。

17．如图所示的电路，开关 S 闭合时，发现 L 1、L 2 都不亮，用电压表逐段测量，结果是 U ad ＝6 伏，U ab ＝6 伏，U bc ＝0，U cd ＝0，则该电路的故障可能是( )。

A ．开关 S 接触不良 B ．灯 L 1 断路 C ．灯 L 2 短路 D ．灯 L 2 的灯丝断了
18．如图所示的电路，开关 S 闭合时，发现 L 1、L 2 都不亮，用电压表逐段测量，结果是 U ab ＝0，U bc ＝6 伏，则该电路的故障可能是( )。

A ．开关 S 接触不良
B ．灯 L 1 断路
C ．灯 L 2 短路
D ．灯 L 2 的灯丝断了
19．如图所示的电路中，若开关 S 闭合后，灯 L 1、L 2 均不亮。

某同学用一根导线去查找电路故障，当他用 导线连接 L 1 两端时，两灯仍不亮；用导线连接 L 2 两端时，L 1 亮、L 2 不亮。

由此可以断定( )。

A ．灯 L 1 断路 B ．灯 L 2 断路 C ．灯 L 1 短路 D ．灯 L 2 短路
20．如图，电源电压不变，两只电表均完好。

开关 S 闭合后，发现只有一只电表的指针发生偏转，若电路 中只有一个灯泡出现了故障，则可能是( )。

A ．电压表指针发生偏转，灯泡 L 1 短路
B ．电压表指针发生偏转，灯泡 L 1 断路
C ．电流表指针发生偏转，灯泡 L 2 短路
D ．电流表指针发生偏转，灯泡 L 2 断路
21．在图所示的电路中，a 、b 、c 、d 为四个接线柱。

闭合开关后灯不亮，已经确定是由于灯泡断路或短路 引起。

在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断 结果填入下表中。

（每种电表各填一种方法）
电表
电流表
电压表 方法（接在何处，开关开闭情况） 现象和结论
22．在图所示的电路中，电源电压保持不变。

闭合电键S ，电路正常工作。

过了一会灯L 熄灭，已知电路中 只有一处故障，且只发生在灯 L 或电阻 R 上。

合理的判断是( )。

A ．若电压表无示数，一定是电阻 R 断路
B ．若电压表无示数，一定是灯 L 短路
C ．若电压表有示数，可能是电阻 R 短路
D ．若电压表有示数，一定是灯 L 断路
23．如图所示的电路，电源电压不变，定值电阻 R 1、R 2 阻值相等，所有电路元件中，除 R 1 或 R 2 可能有故 障外，其余均完好，请填写表格中的所有空项。

24．如图所示，闭合开关，发现灯不亮，为检查电路故障，他用电压表进行测量，结果U
AF ＝3伏，U
BD
＝0，
U AB ＝0，U
DF
＝3伏，此电路故障可能是()。

A．开关接触不良B．电灯灯丝断了C．电灯L短路D．电阻R短路
25．在图所示电路中，电源电压保持不变。

闭合电键S后，电路正常工作。

过了一会，两个电表的示数均
变大，则下列判断中正确的是()。

A．电阻R可能短路，灯L变亮B．灯L断路
C．电阻R一定断路，灯L变暗D．灯L短路
26．在图所示电路中，电源电压保持不变。

闭合电键S后，小灯发光，过了一会，两个电表的示数都变小，则下列判断中正确的是()。

A．小灯L一定不亮B．小灯L可能不亮C．电阻R可能断路D．电阻R一定短路27．在如图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

过了一会，灯L熄灭，两电表
示数都变小。

若电路中只有一处故障，且只发生在L和R上，当把L和R位置互换后再闭合电键，则下列判断中正确的是()。

A．只有一个电表指针发生偏转
B．两表指针一定都不发生偏转
C．两电表指针一定都发生偏转
28．如图所示的电路中，电源电压不变，闭合电键，电路正常工作，一段时间后发现，其中一个电压表的示数变为0，在分析故障原因的说法中，不可能出现的是()。

A．电阻R可能发生短路B．电灯L可能发生断路
C．电阻R可能发生断路D．电压表V
2
损坏
29．如图所示电路，电源电压保持不变，三只电表均完好。

开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是()。

A．电压表V
1
示数为零，灯L1断路
B．电压表V
1示数为零，灯L1短路
C．电流表A示数为零，灯L
2断路
D．电流表A示数为零，灯L
2
短路
30．在如图所示的电路中，电源电压保持不变。

由于电阻R、灯L可能出现了故障。

电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是()。

A．若灯L不发光，则只有电阻R短路
B．若灯L不发光，则只有电阻R断路
C．若灯L发光，则只有电阻R短路
D．若灯L发光，则只有电阻R断路
31．如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作。

过了一会儿，灯L熄灭，两个电流表中只有一个电表的示数变大，则下列判断正确的是()。

A．可能是电阻R短路，电流表的示数变大
B．一定是灯L短路，电流表的示数变大
32．如图1所示，闭合电键S，灯L亮，一段时间后灯L熄灭。

若电路中只有一处故障，且只发生在灯L 或R上。

现用一只规格相同且完好的灯L'替换灯L，正确的判断是()。

A．若灯L'亮，则灯L一定断路
B．若灯L'亮，则灯L一定短路
C．若灯L'不亮，则电阻R一定断路
D．若灯L'不亮，则电阻R一定短路
33．如图所示，闭合电键S，电路正常工作。

经过一段时间，电流表突然无示数。

若电路中只有一处故障，且只发生在电阻R1或R2上。

(1)该电路中存在的故障可能是______________________________________________________。

(2)为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R
，闭合电键S，观察灯的亮暗
1
情况。

若灯L亮，说明故障是______________；若灯L不亮，说明故障是______________。

34．在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数。

已知电路中各处均接触良好。

(1)请写出发生上述现象的三个可能原因：___________；___________；______________________。

(2)为进一步确定原因，将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况。

如电流表有示数，说明上述现象产生的原因是________________________________（写出一个可能原因）；若电流表无示数，说明上述现象产生的原因是_______________________________。

(3)用一根导线并联接在电阻R两端，根据灯泡能否发光进一步确定原因。

此操作方案是否可行，请说明理由__________________________________________。

35．如图所示，MN 间电压恒定，R 1 为定值电阻，滑动变阻器 R 2 的最大阻值为 20 欧。

当滑动变阻器滑片 P 处于 a 端时，电流表示数为 0．25 安；当滑片 P 处于 ab 中点时，电流表示数为 0．40 安，则 MN 间的电压 是( )。

A ．6 伏
B ．5 伏
C ．4 伏
D ．3 伏
36．如图所示的电路，电源电压不变，当开关 S 1、S 2 都闭合，电流表的示数为 0．5 安，电压表的示数 12 伏；断开电路后将电压表、电流表的位置互换，S 1 断开 S 2 闭合，电流表的示数为 0．3 安。

则( )。

A ．R 1＝16 欧 B ．R 1＝40 欧 C ．R 2 ＝16 欧 D ．R 2＝24 欧
37．在如图所示电路中，闭合开关 S 后，在滑片 P 向右滑动过程中，各电表示数变化正确的是(
)。

A ．A 1、A 3 示数不变，A 2、V 示数变小
B ．A 1、V 示数不变，A 2、A 3 示数变大
C ．A 1、A 2、V 示数不变，A 3 示数变小
D ．A 2、V 示数不变，A 1 示数变小，A 3 示数变大
38．如图所示的电路中，三个电表（电流表或电压表）分别接在 a 、b 、c 处，当开关 S 闭合时，电灯 L 1、 L 2 均正常发光，a 、b 、c 处三个电表的示数分别为 3、0．6 和 1．8（单位为安或伏）
，则电灯 L 1 和 L 2 中通 过的电流之比为_______；若把 a 、b 处的电表换接为另一种电表，c 处电表不变，则电灯 L 1 正常发光，L 2 不发光，a 处电表的示数为 0，b 、c 处电表的示数分别为 3 和 1．2（单位为安或伏）。

上述两种情况下，电 路的总电阻之比为_______。

初中物理电路故障分析专题练习
参考答案
1．L短路或R断路
2．C
3．B
4．C
5．D
6．A
7．D
8．B
9．B
10．变小不变
11．D
12．C
13．D
14．D
15．(1)串联(2)L
1
两端的电压表示数为零（或L2两端的电压表示数等于或接近电源电压）(3)B
16．由于L
2断路，导致电路中电流很小，L
1
未损坏但不发光。

由于L1短路，导致L2两端电压比它的额定电压高得多，L2烧坏发生断路17．A
18．D
19．B
20．B
21．略
22．D
23．见右表。

24．C
25．D
26．A
27．A
28．C
29．B
30．C
31．D
32．C
33．(1)R
1
断路或R2断路(2)R1断路R2断路
34．(1)电阻R断路灯L短路灯泡两端电压远小于其额定电压
(2)灯L短路电阻R断路
(3)不可行，可能会造成电源短路。

35．D
36．C
37．C
38．2：12：3
