第三部分 物质科学——物理
第36讲 家庭电路和焦耳定律
考点 分布
知识条目
①列举常用电器(如电灯、电扇、电热器、电吹
风、电饭煲等)〔 a 〕
1.家庭 电路
②描述家庭电路的组成〔 a 〕 ③使用测电笔辨认火线和零线〔 b 〕 ④举例说出安全用电的常识〔 a 〕
⑤说出电能表及熔断器(保险丝)的作用〔 a 〕
内容 索引
课前 知识梳理 课堂 考前聚焦 随堂 跟踪演练
查漏补缺，夯实基础 以例求法，掌握技巧 当堂测评，巩固提高
课前 知识梳理
返回
一、家庭电路的组成
1．用电器： (1)常用电器：电灯、电视、电扇、电热器、电吹风、电饭煲等。 (2)用电器工作原理：用电器是消耗电能的装置，是利用电流来 做功 的 装置。用电器消耗电能的过程，是电流做功的过程，也是电能转化成 其他形式的能 的过程。
3．安全用电常识： (1)不要用湿手接触电器、插座和开关； (2)不得私拉、乱接线路、用电器，不要在输电线路上晾晒衣物； (3)防止电线的绝缘层老化或破损； (4)不要同时使用多个大功率用电器； (5)检修线路及用电器时，必须切断电源； (6)更换熔断丝时，应选择合适的规格，不能用铁丝、铜丝代替。

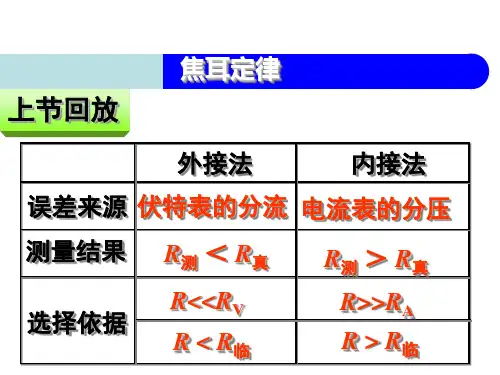

【人教版高中物理】焦耳定律优秀PPT 课件1
【人教版高中物理】焦耳定律优秀PPT 课件1
【人教版高中物理】焦耳定律优秀PPT 课件1

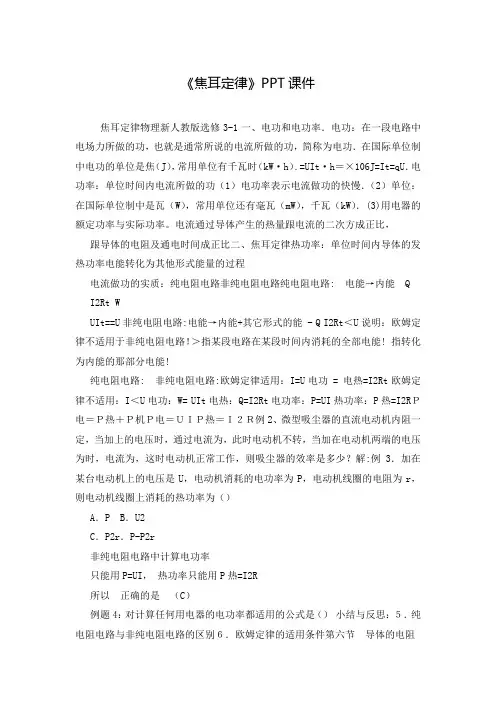

六、焦耳定律 1．影响电流热效应因素实验：
(1)实验目的：研究电流通过导体产生的热的多少跟哪些因素有关。 (2)实验原理：根据煤油在玻璃管里上升的高度来判断电流通过电阻丝产生
热量 的多少。该实验涉及的科学方法有控制变量法和转换法。 (3)实验采用煤油的目的：煤油比热小，在相同条件下吸热温度升高得快。
【人教版高中物理】焦耳定律优秀PPT 课件1
五、电流的热效应
1．电流通过导体时，会使导体的温度升高，这种现象叫做电流的热效应。从 能量转化看，是 电能 转化为 内能 的过程。
2．电热器是利用电流的热效应工作的，它的发热体是用电阻率 较大 、熔 点 较高 的电阻丝制成的。常见的电热器有电炉、电烙铁、电饭锅等。 但是，非电热器中存在的电阻，通电时也产生热量，即有部分电能变成无 用的热量，造成电能的浪费，大功率用电器若散热不及时还会被烧毁，所 以使用这些用电器时要注意通风散热。
2．熔断器(保险丝)、断路器(闸刀开关)都是 串 联接在 火 线上，电能表 接在进户线上。 特别提醒 家庭电路中电流过大的原因主要有：(1)电路总功率大：家庭电 路中的用电器是并联连接的，电路接入过多用电器或大功率用电器导致实 际总功率过大(过载)，这时电路中电流会过大。(2)发生短路：电路中火线 和零线未经用电器直接接触，导致电流过大，在没有电路保护的情况下， 会瞬间烧坏导线。
二、家庭电路的连接 1．各用电器(包括灯座与插座)都是 并 联接入电路，控制各用电器的开关与
用电器 串 联连接，且接在 火 线上。如连接电灯时，火线必须先进 开关 ，再进灯座，灯座再连 零 线，使开关断开时能切断火线与用电
器的连接。
【人教版高中物理】焦耳定律优秀PPT 课件1
【人教版高中物理】焦耳定律优秀PPT 课件1
2．家庭电路的主要部分：
主要部分
说明
进户线
火线：与零线之间的电压为220V 零线：与大地之间的电压为0
地线
与大地相连，与火线有220V电压，与零线电压 为0
电能表
测量一段时间内电路消耗电能的仪器，单位是千 瓦时(kW·h)，1kW·h＝3.6×106J
熔断器(保险丝)
当电路中短路或用电器总功率过大造成电流过大 时，能自动切断电路，起到保险、安全的作用
【人教版高中物理】焦耳定律优秀PPT 课件1
【人教版高中物理】焦耳定律优秀PPT 课件1
三、火线和零线的辨别 1．辨别工具：测电笔是用来辨认火线和零线的装置，由笔尖金属体、电阻、
氖管、弹簧和笔尾金属体组成。 2．使用方法：使用测电笔时，用手指接触 笔尾金属体 ，笔尖金属体
与待测电源线接触，如果氖管发光，表明所测电线是 火 线，不发光的是 零 线。
【人教版高中物理】焦耳定律优秀PPT 课件1
【人教版高中物理】焦耳定律优秀PPT 课件1
特别提醒 在使用测电笔的过程中，千万不可以用手接触笔尖金属体，否 则可能会导致触电。
【人教版高中物理】焦耳定律优秀PPT 课件1
【人教版高中物理】焦耳定律优秀PPT 课件1
四、安全用电 1．一般情况下，不高于 36V 的电压才是安全电压。安全用电Байду номын сангаас原则是：不接
4．插座：包括两孔插座和三孔插座，两孔插座适用于小功率用电器；三孔插 座适用于大功率且有金属外壳的用电器。如图所示，三孔插座的三个插孔 分布于等腰三角形的三个顶点上；接法：左孔接 零 线，右孔接 火 线， 上孔接 地 线。
【人教版高中物理】焦耳定律优秀PPT 课件1
【人教版高中物理】焦耳定律优秀PPT 课件1
触低压带电体，不靠近高压带电体。 2．触电原因及事故处理：人体触电是指一定大小的电流通过人体，造成人体
伤亡事故。如果发生了触电事故，要立即切断电源，或设法将触电者与带 电设备脱离；必要的话，对触电者进行人工呼吸，同时尽快通知医务人员 进行抢救。
【人教版高中物理】焦耳定律优秀PPT 课件1
【人教版高中物理】焦耳定律优秀PPT 课件1
⑥树立安全用电的意识〔 c 〕
①知道电流具有热效应〔 a 〕 2.电流 ②概述探究影响电流热效应因素实验原理和涉及
的热效 的科学方法〔 b 〕 应 ③说出焦耳定律内容和数学表达式〔 a 〕 ④应用焦耳定律解决简单的问题〔 c 〕
中考频次
☆☆ ☆☆☆ ☆☆☆ ☆☆☆☆☆ ☆☆☆
☆
☆☆☆☆ ☆☆☆
☆☆☆☆☆ ☆☆☆☆
断路器 (闸刀开关)
用电器 插座
开关
控制整个电路的通断，以便检测电路、更换设备 和维修
消耗电能的装置
可以给其它用电器供电
控制用电器的开关，断开时能切断火线与用电器 的连接
【人教版高中物理】焦耳定律优秀PPT 课件1
3. 熔断器(保险丝)：是一种熔点 低 且电阻率 大 的铅锑合金丝。在选用保 险丝时，其额定电流应等于或稍大于电路中的最大正常工作电流。
