胶粘剂 T剥离强度试验方法
压敏胶粘制品剥离强度可以有多种测试方法
根据目的和要求的不同，压敏胶粘制品剥离强度可以有多种测试方法。
最常用的有下述几种。
① 180°剥离和90°剥离试验主要用于测定胶粘制品对于较硬或较厚的被粘物的粘接力。
180°剥离测试所得到的数据比90°剥离测试分散性小，操作上简便，故用得非常普遍，90°剥离则使用得较少。
② T型剥离试验主要用于测定胶粘制品对于较软或较薄的被粘物的粘接力或两胶粘制品之间的粘接力。
③圆筒型剥离试验与用于蜂窝夹芯板的爬鼓剥离试验类似，主要是用于测定胶粘带的快速解卷力。
由于绝大多数压敏胶粘制品都是用于各种金属、塑料、水泥制品、纸制品等硬或厚的被粘物上，所以180°剥离强度已成为压敏胶粘剂及其制品最重要的性能之一。
习惯上已经将此强度看作压敏胶粘接力大小的标志，180°剥离强度的测试方法在许多国家已经标准化。
我国也已参考其他国家的标准，并根据国内有关企业的现有测试标准制订了压敏胶粘带180°剥离强度测试方法的国家标准。
国家GB/T 2792-1998测定压敏胶粘带180°剥离强度的方法如下。
（1）试验装置压辊是橡胶包覆的直径（不包括橡胶层）约84mm、宽度约45mm的钢轮子；包覆橡胶硬度为80°±5°，厚度约6mm；压辊的质量为2000g±50g。
（2）试验机拉力试验机应使试样的破坏负载在满标负荷的15%-85%之间。
力值示值误差不应大于1%。
试验机以下降速度300mm/min±10mm/min连续剥离。
拉力试验机应附有能自动记录剥离负荷的绘图装置。
（3）试样①胶粘带胶粘带宽度有20mm±1mm、25±1mm两种，长度约200mm。
②试验板试验板长度为125mm±1mm，宽度为50mm±1mm，厚度1.5-2.0mm。
试验板材质为GB/T 3280规定的0Cr18Ni9或1Cr18Ni9Ti。
胶黏剂的剥离强度试验方法.
关于胶黏剂的剥离强度试验方法一.概述在航空产品的实际使用中，胶接接头不仅受到拉伸应力与剪切应力作用，有时还会受到线应力作用。
因此对胶黏剂来讲它应有好的抗线应力的能力，另一方面在胶接接头设计上则应尽可能地避免接头承受线应力作用。
测定胶接接头的抗线应力的能力大小，主要采用剥离试验来测定它的剥离强度，其强度用每单位宽度的胶接面上所能承受最大破坏载荷来表示，单位是KN/m。
剥离是一种胶接接头常见的破坏形式之一。
其特点是胶接接头在受外力作用时，力不是作用在整个胶接面上，而只是集中在接头端部的一个非常狭窄的区域，这个区域似乎是一条线，胶黏剂所受到的这种应力，就是我们在前面所讲的线应力。
当作用在这一条线上的外力大于胶黏剂的胶接强度时，接头受剥离力作用便沿着胶接面而发生破坏。
剥离试验用的试件其中一个是柔性材料（如薄的金属蒙皮，织物，橡胶，皮革等），而另一个试件可以是一刚性材料（如厚的金属梁等）或者也同为一柔性材料，由于至少有一个试件为柔性材料，当接头承受剥离力作用时，被粘物的柔性部分首先发生塑性变形，然后，胶接接头慢慢地被撕开了。
如织物与织物的胶接属蒙皮与珩条的胶接等。
根据试样的结构和剥离结构的不同，它又分为：T剥离强度单位为KN/m；90°剥离强度单位为KN/m；180°剥离强度单位为KN/m；Bell剥离（浮滚剥离）强度单位为KN/m；爬鼓剥离强度单位KN.m/m；测定剥离强度的方法虽然各有差异，但它的基本操作与影响因素大致相同。
二.T剥离强度试验（金属-金属）1.原理用T剥离方法从未胶接端开始施加剥离力，使金属对金属胶接件沿胶接线生产特定的破裂速率所需的剥离力。
2.仪器设备拉力试验机并附有能自动记录剥离负荷的绘图装置以及有一能夹紧试样的夹持器。
3.试验步骤（1）试样制备组成T剥离试样的被胶接材料必须是挠性材料，并被弯曲成90°也不会出现破裂。
通常是由两块厚度相同的同一种金属加工而成的薄板胶接在一起制成。
结构胶粘剂抗冲击剥离能力测定方法及评定标准

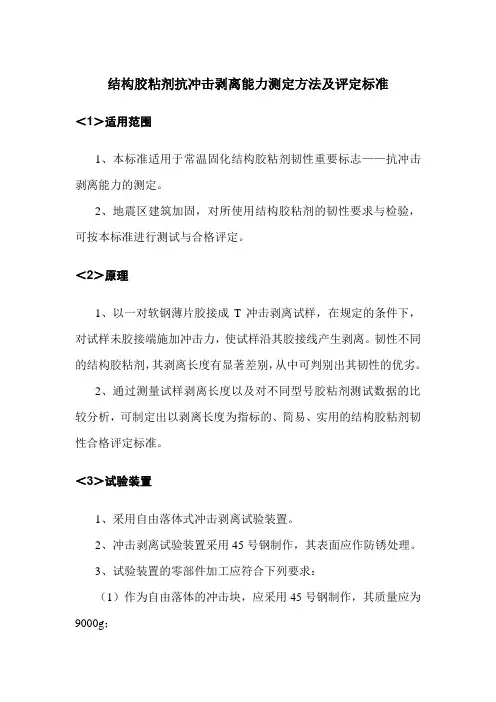

结构胶粘剂抗冲击剥离能力测定方法及评定标准＜1＞适用范围1、本标准适用于常温固化结构胶粘剂韧性重要标志——抗冲击剥离能力的测定。
2、地震区建筑加固，对所使用结构胶粘剂的韧性要求与检验，可按本标准进行测试与合格评定。
＜2＞原理1、以一对软钢薄片胶接成T冲击剥离试样，在规定的条件下，对试样未胶接端施加冲击力，使试样沿其胶接线产生剥离。
韧性不同的结构胶粘剂，其剥离长度有显著差别，从中可判别出其韧性的优劣。
2、通过测量试样剥离长度以及对不同型号胶粘剂测试数据的比较分析，可制定出以剥离长度为指标的、简易、实用的结构胶粘剂韧性合格评定标准。
＜3＞试验装置1、采用自由落体式冲击剥离试验装置。
2、冲击剥离试验装置采用45号钢制作，其表面应作防锈处理。
3、试验装置的零部件加工应符合下列要求：（1）作为自由落体的冲击块，应采用45号钢制作，其质量应为9000g；（2）自由滑落导杆应笔直，其表面加工的光洁度应达到6.3级；其设计控制的自由落下高度H应为305mm±1mm。
4、试验夹具的加工，应能使试样安装后的导杆轴线通过试样两孔中心。
＜4＞试样1、T冲击剥离试样由一对Q235薄钢片胶接而成。
2、试片加工的允许偏差应符合下列规定：（1）试片弯折后长度l：±1mm；（2）试片宽度b：仅允许有0.2mm负偏差；（3）试片厚度t：+0.1mm，且不得有负偏差。
3、试片胶接前应按结构胶粘剂对碳钢表面处理的要求，进行机械喷砂或金刚砂手工糙化处理；糙化的均匀度和深度以接近喷砂效果为准。
4、试样制备应按结构胶粘剂产品说明书规定的胶接工艺及设计要求的胶层厚度进行。
胶接后的试样应在加压状态下，固化养护7d；若有关各方同意，允许采用快速固化养护法，即：胶粘、加压后立即置入烘箱，在40.20℃条件下连续烘24h，经自然冷却并静置16h后进行试验。
5、每组试样不应少于5个。
1、试验环境温度应为23±2℃，相对湿度应为55%～70%。
ASTM D1876 胶粘剂的剥离强度测试-T型剥离
ASTM D1876 胶粘剂的剥离强度测试-T型
剥离
标准要求在规定条件下（如标准试样尺寸、指定的预处理条件、温度和测试速度等），测定胶粘剂的对比剥离（180度剥离/T型剥离/其他角度剥离等）或剥离性能.典型的结果应包括“起点到终点间的平均载荷”。
我司单立柱或双立柱台式试验机均可胜任该测试。
试验的重点在于数据点的多寡,即数据采集频率，这将直接影响到测试结果的准确性。
我们建议选择数据采集率高的设备进行该测试，以便获得更精确的峰-谷值，否则测试所得数值将可能低于预期。
另外，测试中确保数据采集的一致性也非常重要。
另一个需要注意的是数据采集器的带宽问题：带宽太窄会导致噪音进入数据内，而太宽则会因为“迟钝”丢失峰-谷数据。
剥离试验
（1）试样制备 组成 T 剥离试样的被胶接材料必须是挠性材料，并被弯曲成 90°也不会出现破裂。通 常是由两块厚度相同的同一种金属加工而成的薄板胶接在一起制成。这金属材质与薄板厚度 在胶黏剂标准中都有规定。厚度应均匀，以不超过 0.3mm 或 0.5mm 的 LY12CZ 铝合金薄板居 多。按有关胶接工艺技术文件，选定薄板的材质与厚度，以及胶黏剂层厚度。当没有明确规 定时，则选胶层平均厚度在 0.2mm 以下，厚 0.3mm 的 LY12CZ 铝合金薄板。除非另有规定， 试样尺寸，长 200mm，宽 25mm±0.5mm。施加胶接压力不应少于 1MPa。若在压机上加压，则 试样上方应覆盖一张邵氏硬度（A）约 45，厚 10mm 的橡胶板，压力控制在 0.7MPa（或按供 需双方规定）。每块试片整个宽度涂胶，涂胶长度为 150mm。试样必须平整，扩大试样件裁 切成标准试样时，不能使试样胶接部分变形与破坏。若直接制备试样时，必须清除四周余胶， 且沿宽度方向胶接面的错为不大于 0.2mm。每批试样数量不应少于 5 个。 （2）试验条件整个试验时，试验室温度应控制在（23±5）℃，对温，湿度特别敏感 的胶黏剂，则应控制在温度（23±2）℃，相对湿度（65±5）%。 （3）试验从试样制备好到试验之间的最短停放时间为 16h，最长为-个月。试验前试样 应在试验环境下停放 0.5h 以上。测量试样上 5 处的宽度与厚度，宽度测量精确到 0.1mm， 厚度精确到 0.01mm。将试样自由端剥开 10mm，对称地夹持在上，下夹持器中。试验过程中， 试样夹持部分不能滑移。以（100±10）mm/min 的速度加载，按 T 方式剥离试样，试样玻璃 长度至少要有 125mm，自动记录装置应同时绘出试样剥离负荷曲线。并注意破坏形式，即黏 附破坏，内聚破坏或被粘物破坏。用精确到 0.1cm 的平面求积仪测量 BCEF 的面积，用精确 0.5mm 的直尺测量底线长度,底线所反映的试样剥离长度在 70mm 左右.以平均等高线计算剥 离强度时,等高线精度不应低于 1mm。 4、结果评定 剥离强度可按求积仪法与等高线法两种方法计算。采用等高线法计算时，剥离长度至 少要 100mm，但不包括起始的 25mm，划出一条估计的等高线力的平均值。代表同一性能的试 样个数不少于 5 个，试验结果一最小值，最大值与算术平均值表示，取值小数点后一位，并 注明破坏类型与数量。 5、影响因素 （1）剥离强度计算方法 关于剥离强度计算方法 GB2791-81 中规定了求积仪法与划等高线法。另外还有读数法 与峰值法。对剥离力波动不是很大的曲线,这四种方法可以的得到相同的试验结果.但是若曲 线变动大,则应采用求积仪法处理。在计算剥离强度时，均应将剥离曲线上的第一个峰值去
t型剥离力测试标准

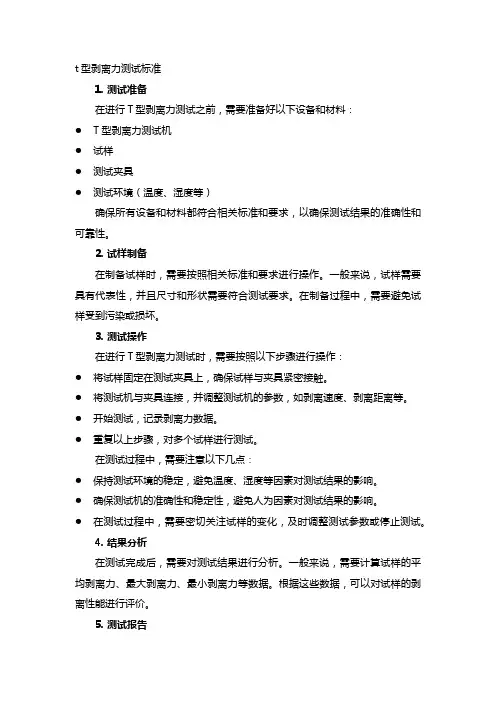

t型剥离力测试标准1. 测试准备在进行T型剥离力测试之前，需要准备好以下设备和材料：●T型剥离力测试机●试样●测试夹具●测试环境（温度、湿度等）确保所有设备和材料都符合相关标准和要求，以确保测试结果的准确性和可靠性。
2. 试样制备在制备试样时，需要按照相关标准和要求进行操作。
一般来说，试样需要具有代表性，并且尺寸和形状需要符合测试要求。
在制备过程中，需要避免试样受到污染或损坏。
3. 测试操作在进行T型剥离力测试时，需要按照以下步骤进行操作：●将试样固定在测试夹具上，确保试样与夹具紧密接触。
●将测试机与夹具连接，并调整测试机的参数，如剥离速度、剥离距离等。
●开始测试，记录剥离力数据。
●重复以上步骤，对多个试样进行测试。
在测试过程中，需要注意以下几点：●保持测试环境的稳定，避免温度、湿度等因素对测试结果的影响。
●确保测试机的准确性和稳定性，避免人为因素对测试结果的影响。
●在测试过程中，需要密切关注试样的变化，及时调整测试参数或停止测试。
4. 结果分析在测试完成后，需要对测试结果进行分析。
一般来说，需要计算试样的平均剥离力、最大剥离力、最小剥离力等数据。
根据这些数据，可以对试样的剥离性能进行评价。
5. 测试报告在完成测试和分析后，需要编写测试报告。
测试报告应包括以下内容：●测试目的和要求。
●试样信息和制备方法。
●测试设备、方法和参数。
●测试结果和分析。
●结论和建议。
在编写测试报告时，需要注意以下几点：●使用准确、清晰的语言和图表进行描述和解释。
●提供必要的数据和表格以支持分析和结论。
●对测试结果进行合理的解释和建议。
GBT 7122-1996 90°剥离强度(参考仅供)
GB/T 7122－1996前言本标准等效采用ISO 4578：1990《胶粘剂——高强度胶接件剥离强度的测定——浮辊法》。
本标准与ISO 4578不同处：一是ISO 4578规定刚性被粘物的厚度为1．6 mm±0．lmm；而本标准规定刚性被粘物的厚度为2. 0 mm±0.1mm。
原因是考虑到国内相应材料的厚度是2mm。
二是试验结果的要求。
ISO 4578规定报告出“每个试样剥离强度的平均值、最大值和最小值”，考虑到国内具体情况，本标准则规定试验报告中除了要出“每个试样剥离强度的平均值、最大值和最小值”外，还要出“每组试样剥离强度的平均值。
”本标准首次公布于1986年，本标准首次修订于1995年。
本标准与修订前标准相比，其主要技术参数没有变化。
只是取消了修订前标准“若无特殊规定，金属试片的材质为LY－12CZ铝合金”的要求。
本标准自实施之日起，同时代替GB/T 7122－86。
本标准由中华人民共和国化学工业部提出。
本标准由上海橡胶制品研究所归口。
本标准由上海橡胶制品研究所负责起草。
本标准主要起草人：张文刚。
本标准委托全国胶粘剂标准化技术委员会负责解释。
GB/T 7122—1996ISO前言ISO（国际标准化组织）是各国标准协会（ISO成员团体）的世界性联合机构。
制订国际标准的工作通过ISO各技术委员会进行。
凡对已建立技术委员会的项目感兴趣的成员团体均有权参加该委员会。
凡与ISO有联系的官方和非官方国际组织也可以参加此项工作。
在所有电工技术标准方面，ISO与国际电工委员会（IEC）密切合作。
各技术委员会采纳的国际标准草案寄发各成员团体造成后方可由ISO理事会批准为国际标准。
按照ISO的程序，至少需要投票成员75％的赞成，方可认为该标准为ISO所赞成。
国际标准ISO 4857由ISO/TC61塑料技术委员会制订。
本版（第二版）取消和代替了第一版（ISO 4587：1979），对第一版稍作修订。
t剥离方法
t剥离方法
T剥离测试是一种用于测定粘合剂强度性能的方法。
其操作步骤如下：
1. 准备样品和测试设备：准备不同类型的组织粘合剂样品，并确保其质量和规格符合标准要求。
配置拉力试验机，并安装潜水式气动夹具，该夹具能够确保样品稳固地固定在测试平台上。
设置温控浴缸，并调整可调温度控制器以维持预定的测试温度条件。
2. 样品预处理：根据粘合剂产品的说明书或标准方法，对样品进行适当的预处理，包括清洁、去除杂质或进行活化处理。
3. 安装样品：将预处理后的样品固定在潜水式气动夹具的测试平台上，确保样品的安装位置准确无误。
4. 设置测试条件：设置拉力试验机的测试参数，包括测试速度、负荷范围和采样率等。
根据实际应用场景，选择合适的测试速度和负荷范围。
调整温控浴缸的温度以符合特定的测试条件。
5. 进行T剥离测试：启动拉力试验机，使其开始执行T剥离测试。
测试过程中，拉力试验机将施加垂直于样品表面的拉力，并记录所需的测试数据。
6. 记录测试数据：在测试过程中，使用软件对拉力试验机的数据采样率进行设置，以捕获关键数据点，例如峰值和谷值。
7. 分析测试结果：将测试数据导入数据分析软件中，对测试结果进行统计和分析。
比较不同组织粘合剂的测试结果，评估它们的强度性能和适用性。
在使用T剥离测试时，需严格按照操作步骤进行，以确保测试结果的准确性和可靠性。
若你想了解更多相关信息，可继续向我提问。
胶黏剂剥离剪切强度测试方法
胶黏剂剥离强度、剪切强度、环球法软换点检测防水卷材粘结剥离强度检测GB/T532-2008《硫化橡胶或热塑性橡胶与织物粘合强度的测定》餐桌餐椅剥离强度检测家具表面软质覆面材料剥离强度的测定QB/T 3655-1999,家具表面硬质覆面材料剥离强度的测定QB/T3656-1999非金属材料180o剥离强度检测胶粘剂180o剥离强度试验方法挠性材料对刚性材料GB/T 2790-1995涂层（漆膜）剥离强度(胶层覆盖率)检测：埋地钢质管道聚乙烯防腐层GB/T23257-2009附录J钢质管道聚乙烯胶粘带防腐层技术标准SY/T0414-2007 7.5非腐蚀性气体输送用管线管内涂层SY/T6530-2010附录C压敏胶粘带180°剥离强度试验方法GB/T2792-1998石油和天然气工业-管道输送系统用埋地和水下管道的外防腐层-第3部分：补口防腐层ISO21809-3：2008附录M膜、板、片材类剥离强度检测：GB/T8808-1988软质复合塑料材料剥离试验方法GB/T8808-1988软质复合塑料材料剥离试验方法检测产品：环氧胶、聚氨酯胶、丙烯酸酯胶、UV胶、建筑胶、橡塑胶水、有机硅胶、云石胶、瓷砖胶、PVC胶水、玻璃胶、白乳胶、果冻胶、双面胶、压敏胶、植筋胶、硅酮胶、108胶水、聚氨酯胶、糯米胶、喷胶、发泡胶、107胶水、3M胶带、胶粘带、热封胶带检测、丁基胶带检测、透明胶带检测、绝缘胶带检测、屏蔽胶带、马拉胶带、铁片复合胶带、聚酰亚胺胶带、泡棉胶带、压敏胶带检测等。
检测项目：常见性能检测：黏度、软化点、外观、密度、粘度、环保检测、固化时间、胶合强度、适用期和贮存期检测、拉伸强度、剪切强度、剥离强度、生物降解、粘结点、软化点、劈裂强度、腐蚀性、流动性、冲击强度、渗透性、介电强度、介电常数、体积电阻、单体含量、PH值、低温稳定性、扭矩强度、耐化学试剂、软化点、填料含量检测等等。
可靠性能检测：蠕变、疲劳强度、耐冲击性、耐久性、老化性能、盐雾试验等等。
胶水剥离力测试方法
胶水剥离力测试方法
胶水剥离力测试是一种常见的测量胶水耐用性的方法。
它可以帮助我们评估各种材料和胶水的性能，以确保它们满足应用需求。
下面是一些常见的胶水剥离力测试方法：
1、剥离力测试仪
使用剥离力测试仪可以测量胶水在不同载荷下的剥离力。
这个测试仪通常包括一个夹具和一个移动的测试头，测试头可以附着到样品表面，在胶水和样品表面之间施加载荷。
测试仪可以记录胶水在不同载荷下的剥离力，并分析测试结果。
2、切口法
切口法是一种简便的胶水剥离力测试方法。
这个方法将胶水涂覆在一个样品表面上，然后用刀片在胶水表面切割出一条边缘。
随后，用剥离力测试仪或手动力量计施加剥离力来剥离胶水。
测试结果可以记录下来并进行分析。
3、T形剥离法
T形剥离法是一种常见的胶水剥离力测试方法。
这个方法需要将两个样品粘合在一起，然后用剥离力测试仪或手动力量计在胶水和样品之间施加剥离力。
测试结果可以记录下来并进行分析。
二、总结
以上是一些常见的胶水剥离力测试方法。
这些方法可以帮助我们评估不同材料和胶水的性能，以确保它们满足应用需求。
在进行测试之前，需要确保测试条件一致，以获得准确的测试结果。
GBT7122高强度胶粘剂剥离强度的测定浮滚法已应助
GBT 7122 高强度胶粘剂剥离强度的测定浮本标准等效采纳ISO 4578：1990《胶粘剂——高强度胶接件剥离强度的测定——浮辊法》。
本标准与ISO 4578 不同处：一是ISO 4578规定刚性被粘物的厚度为1. 6 mm士0. lmm ;而本标准规定刚性被粘物的厚度为2. 0 mm士0.1mm。
缘故是考虑到国内相应材料的厚度是2mm。
二是试验结果的要求。
ISO 4578 规定报告出“每个试样剥离强度的平均值、最大值和最小值” ，考虑到国内具体情形，本标准则规定试验报告中除了要出“每个试样剥离强度的平均值、最大值和最小值”外，还要出“每组试样剥离强度的平均值。
”本标准首次公布于1 986年，本标准首次修订于1995年。
本标准与修订前标准相比，其要紧技术参数没有变化。
只是取消了修订前标准“若无专门规定，金属试片的材质为LY —12CZ铝合金”的要求。
本标准自实施之日起，同时代替GB/T 7122—86。
本标准由中华人民共和国化学工业部提出。
本标准由上海橡胶制品研究所归口。
本标准由上海橡胶制品研究所负责起草。
本标准托付全国胶粘剂标准化技术委员会负责讲明GB/T 7122—1996ISO 前言ISO （国际标准化组织）是各国标准协会（ISO成员团体）的世界性联合机构。
制订国际标准的工作通过ISO各技术委员会进行。
凡对已建立技术委员会的项目感爱好的成员团体均有权参加该委员会。
凡与ISO 有联系的官方和非官方国际组织也能够参加此项工作。
在所有电工技术标准方面，ISO与国际电工委员会（IEC）紧密合作。
各技术委员会采纳的国际标准草案寄发各成员团体造成后方可由ISO 理事会批准为国际标准。
按照ISO 的程序，至少需要投票成员75％的赞成，方可认为该标准为ISO 所赞成。
国际标准ISO 4857由ISO/TC61 塑料技术委员会制订。
本版（第二版）取消和代替了第一版（ISO 4587：1979），对第一版稍作修订。
GBT—胶粘剂剥离强度试验方法挠性材料对刚性材料
GBT—胶粘剂剥离强度试验方法挠性材料对刚性材料胶粘剂180°剥离强度试验方法挠性材料对刚性材料GB／T 2790—1995代替GB 2790—81国家技术监督局1995—12—20批准 1996—08—01实施本标准等效采用ISO 8510—2：1990《胶粘剂—挠性材料与刚性材料粘合的胶接试样的剥离试验第2部分：180°剥离》。
1 主题内容与适用范围本标准规定了挠性材料与刚性材料粘合的胶接试样的180°剥离试验的装置、试样制备、试验步骤和结果处理。
本标准适用于测定由两种被粘材料（一种是挠性材料，另一种是刚性材料）组成的胶接试样在规定条件下，胶粘剂抗180°剥离性能。
2 引用标准GB 2918 塑料试样状态调节和试验的标准环境3 原理两块被粘材料用胶粘剂制备成胶接试样，然后将胶接试样以规定的速率从胶接的开口处剥开，两块被粘物沿着被粘面长度的方向逐渐分离。
通过挠性被粘物所施加的剥离力基本上平行于胶接面。
4 装置4．1 拉伸试验装置具有适宜的负荷范围，夹头能以恒定的速率分离并施加拉伸力的装置，该装置应配备有力的测量系统和指示记录系统。
力的示值误差不超过2％。
整个装置的响应时间应足够地短，以不影响测量的准确性为宜，即当胶接试样被破坏时，所施加的力能被测量到。
试样的破坏负荷应处于满标负荷的10％～80％之间。
4．2 夹头夹头之一能牢固地夹住刚性被粘物(见5．1．1)，并使胶接面平行于所施加的力。
另一个夹头则如图1所示，能固定住挠性被粘物(见5．1．2)，此夹头是自校准型的，因此施加的力平行于胶接面，并与拉伸试验装置（4．1）的传感器相联。
5 试样5．1 被粘材料被粘材料的厚度要以能经受住所预计的拉伸力为宜。
其尺寸要精确地测量并写入试验报告。
注：被粘试片的厚度由胶粘剂供需方约定，推荐被粘试片的厚度是：金属1．5mm；塑料1．5mm；木材3mm；硫化胶2mm。
挠性被粘试片的厚度与类型对试验结果影响较大必须加以记录，当被粘试片厚度大于1 mm时，厚度测量精确到0．1mm；当被粘试片厚度小于1 mm时，厚度测量精确到0．001mm。
GBT 7122-1996 90°剥离强度
GB/T 7122－1996前言本标准等效采用ISO 4578：1990《胶粘剂——高强度胶接件剥离强度的测定——浮辊法》。
本标准与ISO 4578不同处：一是ISO 4578规定刚性被粘物的厚度为1．6 mm±0．lmm；而本标准规定刚性被粘物的厚度为2. 0 mm±0.1mm。
原因是考虑到国内相应材料的厚度是2mm。
二是试验结果的要求。
ISO 4578规定报告出“每个试样剥离强度的平均值、最大值和最小值”，考虑到国内具体情况，本标准则规定试验报告中除了要出“每个试样剥离强度的平均值、最大值和最小值”外，还要出“每组试样剥离强度的平均值。
”本标准首次公布于1986年，本标准首次修订于1995年。
本标准与修订前标准相比，其主要技术参数没有变化。
只是取消了修订前标准“若无特殊规定，金属试片的材质为LY－12CZ铝合金”的要求。
本标准自实施之日起，同时代替GB/T 7122－86。
本标准由中华人民共和国化学工业部提出。
本标准由上海橡胶制品研究所归口。
本标准由上海橡胶制品研究所负责起草。
本标准主要起草人：张文刚。
本标准委托全国胶粘剂标准化技术委员会负责解释。
GB/T 7122—1996ISO前言ISO（国际标准化组织）是各国标准协会（ISO成员团体）的世界性联合机构。
制订国际标准的工作通过ISO各技术委员会进行。
凡对已建立技术委员会的项目感兴趣的成员团体均有权参加该委员会。
凡与ISO有联系的官方和非官方国际组织也可以参加此项工作。
在所有电工技术标准方面，ISO与国际电工委员会（IEC）密切合作。
各技术委员会采纳的国际标准草案寄发各成员团体造成后方可由ISO理事会批准为国际标准。
按照ISO的程序，至少需要投票成员75％的赞成，方可认为该标准为ISO所赞成。
国际标准ISO 4857由ISO/TC61塑料技术委员会制订。
本版（第二版）取消和代替了第一版（ISO 4587：1979），对第一版稍作修订。
[GB-T2791-1995]胶粘剂T剥离强度试验方法挠性材料对挠性材料 中华 ...
![[GB-T2791-1995]胶粘剂T剥离强度试验方法挠性材料对挠性材料 中华 ...](https://img.taocdn.com/s3/m/de4071671711cc7931b71671.png)
中华人民共和国国家标准GB/T 2791-1995代替GB 2791－81胶粘剂T剥离强度试验方法挠性材料对挠性材料Adhesives，T peel strength test method for a flexible-to-flexible test specimen assembly国家技术监督局1995—12—20批准1996—08—01实施1 主题内容与适用范围本标准规定了挠性材料与挠性材料粘合的胶接试样T剥离试验装置、试样制备、试验步骤和试验结果的处理。
本标准适用于测定由二种相同或不同挠性材料组成的胶接试样在规定条件下的胶粘剂的抗T剥离性能。
2 引用标准GB 2918 塑料试样状态调节和试验的标准环境3 原理挠性材料对挠性材料胶接的T剥离试验是在试样的未胶接端施加剥离力，使试样沿着胶接线产生剥离，所施加的力与胶接线之间角度可不必控制。
4 装置4．1 拉伸试验装置具有适宜的负荷范围，夹头能以恒定的速率分离并施加拉伸力的装置。
该装置应配备有力的测量系统和指示记录系统。
力的示值误差不超过2％，整个装置的响应时间应足够地短，以不影响测量的准确性为宜，即当胶接试样破坏时，所施加的力能被测量到。
试样的破坏负荷应处于满标负荷的10％～80％之间。
4．2 夹头夹头能牢固地夹住试样(见图1b)。
图1 挠性材料与挠性材料粘接件T剥离试验5 试样5．1 被粘材料挠性材料的厚度要以能承受预计的拉伸力为宜，厚度要均匀，不超过3 mm，并能承受剥离弯曲角度而不产生裂缝。
其尺寸要精确地测量并写入试验报告。
除另有规定外，试样尺寸：长200mm，宽25±0．5mm，(见图la)。
5．2 试样制备按胶粘剂的产品说明书进行试样的表面处理和使用胶粘剂。
在每块被粘试片的整个宽度上涂胶，涂胶长度为150 mm。
注1：得到边缘清晰的粘接面的适宜方法是在被粘材料将被分离的一端放一片薄条状材料(防粘带)，使不需粘合的部分试片不被胶粘剂粘住。
t型剥离强度的计算方法
t型剥离强度的计算方法
T型剥离强度是指用于测量胶水或粘合剂与其他材料的剥离强度，通常使用T型剥离试验仪进行测试。
以下是T型剥离强度的计算方法：
1. 计算胶带面积：通过调节T型剥离试验仪的距离测量并确定材料的长度和宽度，可以计算出胶带的面积（即T形板的长度乘以宽度）。
2. 安装T形板：将两个试样子材料安装在T形板的两端，并将其粘合在一起。
确保试样均匀地安装在T形板上，并确保样品与T形板的接触面良好。
3. 测试：开始测试前，请确定测试速度和测试方式。
开启T型剥离试验仪，使其进行拉伸测试，一直到试样完全从T形板上剥离下来（这个过程可以通过试验仪记录下来）。
4. 计算T型剥离强度：通过将测试过程中的最大拉伸力除以胶带面积，可以计算出T型剥离强度。
例如，如果T形板的长度为50毫米，宽度为20毫米，测试时最大拉伸力为100牛顿，则T型剥离强度为100/（50x20）= 0.1牛顿/平方毫米。
需要注意的是，计算T型剥离强度的过程中，需要对不同的材料类型和测试工具进行适当的校准，以保证测试结果的可靠性和准确性。
胶粘剂最常用的几种测试方法
胶粘剂最常用的几种测试方法胶粘剂最常用的几种测试方法一、胶粘剂的物化性能测试1、外观：测定胶液的均匀性、状态、颜色和是否有杂质。
2、密度：用密度瓶测定液态胶粘剂的密度。
3、粘度：用涂-4粘度计（秒）和旋转粘度计（Pa.S）进行测试。
4、固化速度：研究胶粘剂固化条件的重要数据。
二、胶接性能测定胶接强度与许多因素有关：A、胶粘剂主体材料的结构、性质和配方；B、被粘物的性质与表面处理；C、涂胶、胶接和固化工艺有关；D、胶接头的形式、几何尺寸和加工质量；E、强度测试的环境如温度、压力、等；F、外力加载速度、方向和方式等。
（一）剪切和抗拉强度：1、剪切强度：胶接头在单位面积上能承受平行于胶接面的最大负荷。
根据受力方式分为：拉伸剪切、压缩剪切、扭转剪切和弯曲剪切。
2、剪切强度的测试方法：A、单搭接拉伸剪切强度测试方法：此法为最常用的铝片单面搭接方法，其标准尺寸：试片在测定时应不少于5对，取其算术平均值并观察试片的破坏特征B、压缩剪切强度测试方法：该法用于厚的非金属板材的胶接强度测试。
3、胶接头抗剪强度的因素。
A、胶粘剂的应力集中：由于胶接头的应力分布是不均匀的，剪切加载测试中应力集中在搭接头的端部，渐渐地引起破坏。
B、被粘物和胶粘剂的影响：被粘物的模量E和厚度越大，则应力集中系数越小，胶接头的抗剪强度越大。
胶粘剂模量高，应力集中严重，胶接头的抗剪强度就越小。
C、胶粘剂层厚度的影响：根据应力分布：胶层越厚，接头应力集中系数越小，抗剪强度越大。
然而，胶层越厚抗剪强度越低。
这是因为胶层越厚，内部缺陷呈指数关系增加，使胶层内聚强度下降；胶层越厚，由于温度变化引起收缩应力和热应力等内应力的产生，导致内聚强度的损失。
这并不是说胶层越簿越好，胶层太簿就容易造成缺胶，致使胶接强度下降。
因此，一个均匀的簿胶层厚度最好控制在0.03-0.15mm之内。
D、搭接长度的影响由应力分布可知，应力集中系数随着搭接长度的增加而增加，接头的抗剪强度却下降了。
GBT 7122 高强度胶粘剂剥离强度的测定 浮滚法已应助
GBT 7122 高强度胶粘剂剥离强度的测定浮滚法已应助前言本标准等效采纳ISO 4578：1990《胶粘剂——高强度胶接件剥离强度的测定——浮辊法》。
本标准与ISO 4578不同处：一是ISO 4578规定刚性被粘物的厚度为1．6 mm±0．lmm；而本标准规定刚性被粘物的厚度为2. 0 mm±0.1mm。
缘故是考虑到国内相应材料的厚度是2mm。
二是试验结果的要求。
ISO 4578规定报告出“每个试样剥离强度的平均值、最大值和最小值”，考虑到国内具体情形，本标准则规定试验报告中除了要出“每个试样剥离强度的平均值、最大值和最小值”外，还要出“每组试样剥离强度的平均值。
”本标准首次公布于1986年，本标准首次修订于1995年。
本标准与修订前标准相比，其要紧技术参数没有变化。
只是取消了修订前标准“若无专门规定，金属试片的材质为LY－12CZ铝合金”的要求。
本标准自实施之日起，同时代替GB/T 7122－86。
本标准由中华人民共和国化学工业部提出。
本标准由上海橡胶制品研究所归口。
本标准由上海橡胶制品研究所负责起草。
本标准托付全国胶粘剂标准化技术委员会负责讲明。
GB/T 7122—1996ISO前言ISO（国际标准化组织）是各国标准协会（ISO成员团体）的世界性联合机构。
制订国际标准的工作通过ISO各技术委员会进行。
凡对已建立技术委员会的项目感爱好的成员团体均有权参加该委员会。
凡与ISO有联系的官方和非官方国际组织也能够参加此项工作。
在所有电工技术标准方面，ISO与国际电工委员会（IEC）紧密合作。
各技术委员会采纳的国际标准草案寄发各成员团体造成后方可由ISO 理事会批准为国际标准。
按照ISO的程序，至少需要投票成员75％的赞成，方可认为该标准为ISO所赞成。
国际标准ISO 4857由ISO/TC61塑料技术委员会制订。
本版（第二版）取消和代替了第一版（ISO 4587：1979），对第一版稍作修订。
人造革胶粘剂剥离强度的测定方法
人造革胶粘剂剥离强度的测定方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言人造革是一种常见的合成材料，由于其质地轻、易清洁等特点，被广泛应用于鞋子、包包、沙发等制品中。
热熔胶产品的剥离强度的测试及影响因素
热熔胶产品的剥离强度的测试及影响因素热熔胶产品的剥离强度的测试及影响因素两个被粘物使用热熔胶粘合后，在存放和使用的过程中会受到以下两种类型的外力作用而被破坏：一是端部受到剥离应力的作用而翘起，甚至被撕开，破坏常常发生在胶粘剂的界面附近，主要受到胶粘剂与被粘物表面的范德华力的大小制约;二是受到持久的剪切应力作用而脱开。
常常发生在胶粘剂的内部，主要决定于胶粘剂本身的范德华力，也就是我们通常说得内聚力。
第一种力我们通常用剥离强度的数值来表征它们，而第二种力我们用剪切蠕变的大小即持粘力的数值来表征它们。
剥离强度定义：是指胶粘制品在适当的外力和足够的时间进行粘合后与被粘物表面形成抵抗粘合界面分离的一种力。
一、剥离强度的测试方法1、180o和90o剥离测试180o剥离测试方法最常见，剥离测试操作简单方便，测试结果分散性小。
由于剥离强度测试条件对测试结果影响很大，所以各国都已经制定了标准化的测试方法。
美国的国家标准为ASTM D1000-66 和ASTM D3330M,美国的压敏胶粘带协会PSTC制定的测试标准为PSTC-1(单面胶带)和PSTC-3(双面胶带)。
欧洲制定的测试标准为AFERA4001。
日本的国家标准为JIS ZO237-8。
我国制定的180o剥离强度测试方法标准为GB2792-1998。
各国的测试标准中所规定的测试条件和要求都不完全一致。
为了促进世界各国之间胶粘制品的贸易和技术交流，世界上主要的几个胶粘剂协会已经制定了180o剥离强度测试方法的国际标准。
2、T型剥离测试主要用于非压敏性的胶粘剂的剥离强度测试，常用此法测试压敏胶带的初粘性。
二、剥离强度的成因非反应型压敏胶制品的剥离强度是胶层与被粘物表面形成的范德华力所致，其最终强度值的大小是胶层与基材、被粘物共同所组成的复合材料的粘弹性相关，也就说最终测试出来的剥离强度值不仅和胶粘剂本身相关，也跟基材和被粘物有关。
剥离强度测试是一个非常复杂的过程;测试所得到的剥离强度值不仅仅是胶粘剂本身的剥离强度值，还受到测试过程中胶本身的拉伸变形和基材的变形等因素影响;还与他们的厚度以及测试条件，如剥离角度、剥离速度、测试温度等有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中华人民共和国国家标准胶粘剂 T剥离强度试验方法挠性材料对挠性材料AdhesivesT peel strength test method for a flexibletoflexible test specimen assembly 1 主题内容与适用范围本标准规定了挠性材料与挠性材料粘合的胶接试样T剥离试验装置、试样制备、试验步骤和试验结果的处理。
本标准适用于测定由二种相同或不同挠性材料组成的胶接试样在规定条件下的胶粘剂的抗T剥离性能。
2 引用标准 GB 2918塑料试样状态调节和试验的标准环境3 原理挠性材料对挠性材料胶接的T剥离试验是在试祥的未胶接端施加剥离力使试样沿着胶接线产生剥离所施加的力与胶接线之间角度可不必控制。
4 装置41 拉伸试验装置具有适宜的负荷范围夹头能以恒定的速率分离并施加拉伸力的装置。
该装置应配备有力的测量系统和指示记录系统。
力的示值误差不超过2整个装置的响应时间应时间足够地短以不影响测量的准确性为宜即当胶接试样破坏时所施加的力能被测量到。
试样的破坏负荷应处于满标负荷的1080之间。
42 夹头夹头能牢固地夹住试样见图1b。
国家技术监督局19951220批准1996-08-01实施 GB/T 2791—1995 代替 GB 2791—81 GBT 27911995 5 试样51 被粘材料挠性材料的厚度要以能承受预计的拉伸力为宜厚度要均匀不超过3mm并能承受剥离弯曲角度而不产生裂缝。
其尺寸要精确地测量并写入试验报告。
除另有规定外试样尺寸长200mm宽25±05mm见图1a。
52 试样制备按胶粘剂的产品说明书进行试样的表面处理和使用胶粘剂。
在每块被粘试片的整个宽度上涂胶涂胶长度为150mm。
注1得到边缘清晰的粘接面的适宜方法是在被粘材料将被分离的一端放一片薄条状材料防粘带使不需粘合的部分试片不被胶粘剂粘住。
按胶粘剂制造者推荐的方法胶接被粘试片并使胶粘制固化。
制备试样如需加压应在整个胶接面上施加均匀的压力推荐施加压力可达1MPa 。
最好配备有定时撤压装置。
为了在整个胶接面上得到均匀的压力分布压机平板应是平行的。
如做不到就应当在压机平板上覆盖一块有弹性的垫片。
垫片厚度为10mm硬度邵尔A约为45度此时建议施加压力可达07 MPa。
试样制备的另一方法是将两块尺寸适宜的板材胶按成扩大试样件然后将试样从扩大试样件上切下切下时应尽可能减少切削热及机械力对胶接缝的影响必须去除扩大试样件上平行于试样长边的最外面12mm。
宽的狭条部分。
测定试样胶粘剂层的平均厚度。
53 试样的数目每个批号试样的数目不少于五个。
GBT 2791—1995 6 状态调节和试验环境试样应在GB 2918中规定的标准环境中进行状态调节和试验。
试样进行状态调节的时间不应少于2h。
7 试验步骤将挠性试片未胶接一端分开按图1b所示对称地夹在上下夹持器中。
夹持部位不能滑移以保证所施加的拉力均匀地分布在试样的宽度上。
开动试验机使上下夹持器以100±10 mmmin的速率分离。
试样剥离长度至少要有125 mm记录装置同时绘出剥离负荷曲线。
并注意破坏的形式即粘附破坏、内聚破坏或被粘物破坏。
8 试验结果处理对于每个试样从剥离力和剥离长度的关系曲线上测定平均剥离力以N为单位。
计算剥离力的剥离长度至少要100 mm。
但不包括最初的25 mm可以用划一条估计的等高线见图2或用侧面积法来得到平均剥离力。
如果需要更准确的结果还可以使用其他适当的方法。
记录下在这至少100 mm剥离长度内的剥离力的最大值和最小值计算相应的剥离强度值。
计算所有试验试样的平均剥离强度、最小剥离强度和最大剥离强度。
注2如有需要发生在所规定的剥离长度以外的最初的峰值可以单独记录下来以后在试验报告中指出但不能列入求平均值的过程中。
9 试验报告试验报告包括以下几个部分 a 用的标准号GBT 2791一1995 b试验所用胶粘剂的完整标志、包括类型、来源、产品的牌号、批量或批号、形态等等c被粘材料的完整说明、特别是厚度、尺寸、材料的类型和表面处理的方法d胶接过程的说明包括胶粘剂的使用方法、干燥或固化条件。
胶接的温度和压力e胶接完成后胶粘剂层的平均厚度f试样的完整说明包括尺寸、结构和数量g试验前状态调节的情况及试验的环境h夹头分离的速率i测定平均剥离力的方法j每个试样剥离强度的最大值、最小值和平均值以及它们的算术平均值以kN/m为单位k每个试样破坏的类型即粘附破坏、内聚破坏或被粘材料破坏l任何可能影响试验结果的与规定步骤不符的情况。
附加说明本标
准由中华人民共和国化学工业部提出。
本标准由上海橡胶制品研究所归口。
本标准由上海橡胶制品研究所负责起草。
本标准主要起草人刘钱玲。
本标准首次公布于1981年修订于1994年。
