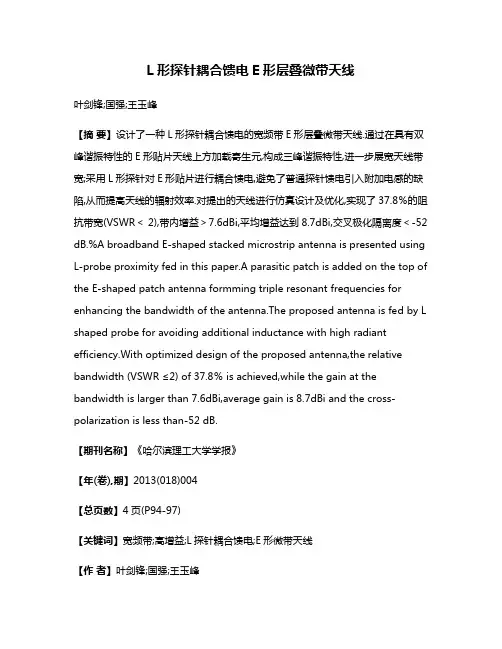

L形探针耦合馈电E形层叠微带天线
龙源期刊网
L形探针耦合馈电E形层叠微带天线
作者：叶剑锋国强王玉峰
来源：《哈尔滨理工大学学报》2013年第04期
摘要：设计了一种L形探针耦合馈电的宽频带E形层叠微带天线.通过在具有双峰谐振特性的E形贴片天线上方加载寄生元，构成三峰谐振特性，进一步展宽天线带宽；采用L形探针对E形贴片进行耦合馈电，避免了普通探针馈电引入附加电感的缺陷，从而提高天线的辐射效率.对提出的天线进行仿真设计及优化，实现了37.8%的阻抗带宽（VSWR7.6dBi，平均增益达到8.7dBi，交叉极化隔离度。
L型探针馈电的微带天线仿真设计
L型探针馈电的微带天线仿真设计中文摘要近年来，随着移动通信系统业务的不断增加，通信设备不断朝着小型化方向发展，同时对天线体积，集成化及工作频段的要求也越来越高。
重量轻，剖面低，成本低和易于集成的微带天线，受到大家的广泛的关注。
目前微带天线的主要限制还在于天线的狭窄。
经过数十年的发展，很多研究学者提出了拓展微带贴片天线带宽的方法，其中采用L型探针馈电的方式得到了很多关注。
由于L 型探针垂直部分及水平部分和贴片之间产生感抗和容抗，两者相互作用产生谐振，使天线频带拓宽或者呈现多频带。
这使得L型探针馈电广泛应用于现代移动通信系统中。
本文介绍了微带天线的辐射原理及微波射频段电磁波的基本理论及L型探针馈电的微带天线。
文中依据理论分析以及数值计算相结合的方式设计出满足设计需要的微带天线并借助天线设计软件HFSS分析了L型探针水平段和竖直端长度对天线带宽的影响，在最后设计了一副进行仿真优化了的信号频段在3.2~4.4GHz的L型探针馈电的微带天线。
关键词：微带天线；容感性；L型探针馈电；HFSS仿真The design and Simulation of antenna with L-shaped probe feedAbsractIn recent years,with the increasing number of mobile communication system,communication equipment developed towards miniaturization direction constantly,and the antenna size,high integration and frequency requirements are also becoming more and more important.Light weight, with low profile,low cost and ease of integration has got widespread attention by all of us.The major limitations of microstrip antenna now is the bandwidth of the antenna. After decades of development,a lot of research scholars proposed method to expand the bandwidth of the microstrip patch antenna,which adopts the L-shaped probe feed get a lot of attention.Because vertical section and horizontal section of L-shaped probe create inductive reactance and capacitive reactance,and both of them interact to produce resonance, this makes the antenna has wide bandwidth or multiple frequency bands. This makes L-shaped probe feed is widely used in modern mobile communications system. This paper introduces the radiation principle of microstrip antenna and microwave radio frequency section of the basic theory of electromagnetic wave transmission and the antenna with L-shaped probe feed.Based on the basic theory of microstrip antenna analysis and numerical calculation design a microstrip antenna meet the design need,and analysis the effect of the size horizontal and vertical section of L-shaped probe on the antenna bandwidth with the aid of with simulation software HFSS.In the final,it designs a microstrip antenna with L-shaped probe feed which the transmission signal frequency band in 3.2~4.4 GHz.KEY WORD：Microstrip antenna；Should the emotion；L-shaped feed；HFSS simulation目录第一章绪论 (1)1.1 课题背景及研究意义 (1)1.2 微波天线的研究现状 (1)1.3Ansoft HFSS软件简介 (2)1.4 论文的主要工作 (3)第二章微带天线概述 (4)2.1 微带天线简介 (4)2.2 微带天线主要特性参量 (4)2.3 微带天线的辐射机理及馈电方式 (8)2.3.1微带天线的辐射机理 (8)2.3.2 微带天线的馈电方式 (9)2.4 微带天线的分析方法 (10)第三章L型探针馈电微带天线理论分析 (12)3.1L型探针馈电微带天线介绍 (12)3.2微带天线基本模型 (12)第四章L型探针馈电微带天线的仿真及结果分析 (15)4.1天线的设计指标 (15)4.2创建L型探针馈电微带天线模型 (15)4.2.1创建天线模型的基本步骤 (15)4.2.2创建完成的天线模型 (15)4.3天线模型仿真结果 (17)4.4L型探针馈电微带天线的优化设计及分析 (18)4.4.1L型探针馈电微带天线的优化分析 (18)4.4.2L型探针反馈微带天线的仿真结果分析 (22)第五章结论 (25)参考文献 (26)致谢 (27)第一章绪论1.1 课题背景及研究意义微带天线由于其重量轻、剖面低、成本低廉、设计较灵活，而且易和集成电路等电路相结合等优点得到了越来越广泛的应用，比如无线电通信、电视、广播、导航、雷达、电子对抗、射电天文、遥感等通信系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。
《基于HFSS的L型探针馈电的微带天线仿真设计开题报告》
HEFEI UNIVERSITY毕业设计（论文）开题报告题目基于HFSS的L型探针馈电的微带天线仿真设计系别电子信息与电气工程系年级专业（班级） 11通信工程（1）班姓名蔡子豪指导老师郑娟完成时间2015.3.31合肥学院电子信息与电气工程系毕业设计（论文）开题报告基于HFSS的L型探针馈电的微带天线仿真设计一、研究背景微带天线的概念由20世纪50年代提出，并未有足够的重视，直到80年代才真正将微带天线的实体制造出来。
在此之后，国内也有相关著作出版，对微带天线的研究也日益加深。
经过30年的不断发展，微带天线应用于许多领域，例如：卫星通信、雷达、遥感、导弹遥控等方面。
馈电方式是影响微带天线的一个重要因素。
其中主要的馈电方式有探针馈电、微带线馈电和孔缝耦合馈电。
探针馈电在微带天线中使用的比较多的一种方式。
对于介质层比较厚的微带天线采用探针馈电，由于探针比较长，导致天线输入阻抗的电感性加强，影响天线的带宽。
采用Ｌ型探针馈电通常介质层是空气层或为与空气介电常数差不多的泡沫，因此具有重量轻、方便、易于制作、成本低等优点。
二、主要内容本设计要求应用高频仿真软件（HFSS）仿真设计L型探针馈电的微带天线。
1.要求：（1）学习天线基本知识，理解天线的常用指标。
（2）学习使用HFSS高频仿真软件设计L型探针馈电微带天线。
（3）天线指标:覆盖通信卫星下行传输信号频段3.2G-4.4G。
2.重点需要研究的问题：（1）天线的基本原理。
（2）高频仿真软件的学习使用。
3.主要内容：。
（1）求解天线在周围空间建立的电磁场,求得电磁场后,进而得出其方向图,增益和输入阻抗等性能指标。
（2）设计好符合性能指标要求微带天线。
（3）用仿真软件HFSS对系统进行了模拟仿真。
（4）由仿真结果设计实物。
三、设计方案1.微带天线的原理微带天线，是由导体薄片粘贴在背面有导体接地板的介质基片上而形成的天线。
通常利用微带传输线或同轴探针来馈电，使导体贴片与接地板之间激励高频电磁场，并通过贴片四周与接地板之间的缝隙向外辐射。
一种双“L”形探针馈电宽带微带天线
一种双“L”形探针馈电宽带微带天线
宋祖勋;韦杜娟;张朋
【期刊名称】《遥测遥控》
【年(卷),期】2013(034)006
【摘要】提出一种S波段带状双“L”形探针馈电的宽带微带天线.提出的双“L”形探针采用倒置容性馈电结构,探针结构相同,水平臂均为带状,位置对称.通过基于左右手复合传输线理论的馈电网络向天线提供幅度相同、相位相差180°的激励信号.计算结果表明,设计的天线在S11＜-15dB时,阻抗带宽可达到47.73％(1.80GHz～2.85GHz),E面主极化辐射方向图对称,H面交叉极化小于-40dB.
【总页数】7页(P22-27,32)
【作者】宋祖勋;韦杜娟;张朋
【作者单位】西北工业大学365所西安710065;西北工业大学西安710072;西北工业大学365所西安710065
【正文语种】中文
【中图分类】TN713.5
【相关文献】
1.L形探针馈电的E形宽带微带天线仿真分析与设计 [J], 郑娟;顾涓涓;李翠花
2.共面耦合馈电小型化E-E形及半E-E形宽带微带天线 [J], 杨放;卫铭斐;周军妮;王纯;王民
3.一种高增益高极化隔离的宽频带L探针馈电E形微带天线 [J], 王玉峰;龚传;林鑫超
4.L形探针耦合馈电E形层叠微带天线 [J], 叶剑锋;国强;王玉峰
5.一种L形探针馈电宽带微带天线设计 [J], 李贵栋;汤晓云;稂华清
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

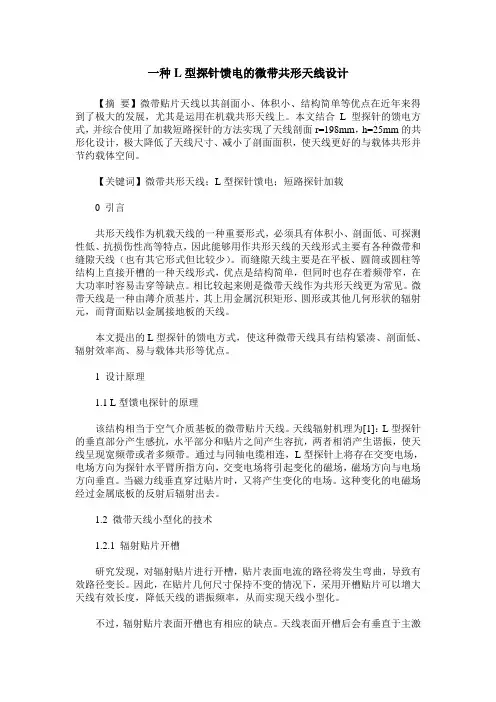

一种L型探针馈电的微带共形天线设计
【摘要】微带贴片天线以其剖面小、体积小、结构简单等优点在近年来得到了极大的发展，尤其是运用在机载共形天线上。
本文结合L型探针的馈电方式，并综合使用了加载短路探针的方法实现了天线剖面r=198mm，h=25mm的共形化设计，极大降低了天线尺寸、减小了剖面面积，使天线更好的与载体共形并节约载体空间。
【关键词】微带共形天线；L型探针馈电；短路探针加载
0 引言
共形天线作为机载天线的一种重要形式，必须具有体积小、剖面低、可探测性低、抗损伤性高等特点，因此能够用作共形天线的天线形式主要有各种微带和缝隙天线（也有其它形式但比较少）。
而缝隙天线主要是在平板、圆筒或圆柱等结构上直接开槽的一种天线形式，优点是结构简单，但同时也存在着频带窄，在大功率时容易击穿等缺点。
相比较起来则是微带天线作为共形天线更为常见。
微带天线是一种由薄介质基片，其上用金属沉积矩形、圆形或其他几何形状的辐射元，而背面贴以金属接地板的天线。
本文提出的L型探针的馈电方式，使这种微带天线具有结构紧凑、剖面低、辐射效率高、易与载体共形等优点。
1 设计原理
1.1 L型馈电探针的原理
该结构相当于空气介质基板的微带贴片天线。
天线辐射机理为[1]：L型探针的垂直部分产生感抗，水平部分和贴片之间产生容抗，两者相消产生谐振，使天线呈现宽频带或者多频带。
通过与同轴电缆相连，L型探针上将存在交变电场，电场方向为探针水平臂所指方向，交变电场将引起变化的磁场，磁场方向与电场方向垂直。
当磁力线垂直穿过贴片时，又将产生变化的电场。
这种变化的电磁场经过金属底板的反射后辐射出去。
1.2 微带天线小型化的技术
1.2.1 辐射贴片开槽
研究发现，对辐射贴片进行开槽，贴片表面电流的路径将发生弯曲，导致有效路径变长。
因此，在贴片几何尺寸保持不变的情况下，采用开槽贴片可以增大天线有效长度，降低天线的谐振频率，从而实现天线小型化。
不过，辐射贴片表面开槽也有相应的缺点。
天线表面开槽后会有垂直于主激
发面电流的额外电流分布。
导致天线的辐射效率变差。
而且由于表面开槽使天线的辐射面积减小，从而导致天线的增益下降[2]
1.2.2 加载短路探针
文献[3]介绍了改变短路探针的数量和短路探针之间相互的位置关系可以调整短路微带天线的谐振频率。
也就是说，在微带天线的辐射贴片和接地板之间可以加载几个短路探针，通过调整短路探针之间的位置关系，可以得到谐振频率的最小值，以此实现微带天线的小型化。
另外，除了短路探针的数量以外，短路探针直径的大小，短路探针的长度和短路探针的相对磁导率及相对介电常数也会刘天线的性能产生重要的影响。
文献[4]介绍了一种新型的加载短路探针的圆形微带天线，通过加载单一的短路探针，微带天线的整体尺寸极大的减小，谐振频率是未加载结构的近1/3。
对于固定的工作频率，天线的尺寸缩小了89%。
2 微带共形天线的设计与仿真
2.1 天线结构
结合L型馈电探针设计的微带贴片天线相当于用空气作介质基板，这种结构无法实现，因为辐射贴片的固定和天线整体的稳固无法保障。
因此，结合微带天线小型化的技术手段，本文针对该天线的不足，做出三点尝试：第一，加载短路探针来固定辐射贴片同时有助于降低天线的高度；第二，对辐射贴片开槽来减小贴片尺寸；第三，用聚苯乙烯泡沫塑料板代替空气介质基板。
聚苯乙烯泡沫塑料板的结构中90%以上均为空气，其相对介电常数s=1.06，与空气非常相近。
这样有利于对馈电探针的固定，使飞行器在高速运动时，探针不会产生形变从而影响天线性能。
天线辐射贴片采用r=198mm的圆形铜片，并在贴片上开4个九十度的圆弧形槽。
在以底板中心为圆心、r=166mm的圆上均匀加载六根短路探针。
如图1所示。
式中，h是基板的厚度。
2.2 仿真结果
利用Ansoft HFSS软件对天线结构的主要参数进行仿真，并经过数次优化后，该微带共形天线的主要尺寸如表l所示，仿真的主要结果如图2～图4所示。
（a）350MHz
（b）370MHz
由图2天线的驻波系数仿真结果看来，该微带共形天线在346M～376M Hz 的频带内VSWR<2，在355MHz～368MHz的频带内VSWR<1.4，在350MHz和370MHz两个频点仿真得出的天线最大增益分别为3.9dB和4.3dB，基本实现了实际需要。
由表1所列的天线尺寸优化结果来看，成功的降低了天线高度，缩小了天线剖面面积，基本能够满足该微带天线与载体共形的设计要求。
3 结束语
综上所述，本文设计的微带共形天线基本满足频带的使用要求，并且具有高度低、剖面积小、重量轻、结构简单等特点。
该天线以极低的高度使其在与运动载体尤其是高速运动的载体的共形上具有巨大的优势，而且机载共形天线的巨大发展空间使该类天线具有较好的研究和应用前景。
【参考文献】
[1]杨华.L型探针馈电宽频带微带贴片天线的设计[J].青岛远洋船员学院学报，2008（4）.
[2]张莲.小型化微带天线的宽频带和多频段研究[D].华东师范大学，2005：23-24.
[3]Mohamed Sanad，Effect of the Shorting Posts-on Short circuit Microstrip Antennas[C]//Antennas and Propagation Society International Symposium.1994，AP-s，Digest，V olume2：794-797.
[4]R.Waterhouse.Sma11 Microstrip patch antenna[J]. Electron. Lett.（31），April 3，1995：604-605.。
