概述

催化裂化技术的发展密切依赖于催化剂的发展。有了微球催化剂，才出现了流化床催化裂化装置；分子筛催化剂的出现，才发展了提升管催化裂化。选用适宜的催化剂对于催化裂化过程的产品产率、产品质量以及经济效益具有重大影响。

催化裂化装置通常由三大部分组成，即反应/ 再生系统、分馏系统和吸收稳定系统。其中反应--再生系统是全装置的核心，现以高低并列式提升管催化裂化为例，对几大系统分述如下：

（一）反应—再生系统

新鲜原料（减压馏分油）经过一系列换热后与回炼油混合，进入加热炉预热到

370 r左右，由原料油喷嘴以雾化状态喷入提升管反应器下部，油浆不经加热直接进入提升管，与来自再生器的高温（约65or ~7oor）催化剂接触并立即汽化,

油气与雾化蒸汽及预提升蒸汽一起携带着催化剂以7米/秒~8米/秒的高线速通

过提升管，经快速分离器分离后，大部分催化剂被分出落入沉降器下部，油气携带少量催化剂经两级旋风分离器分出夹带的催化剂后进入分馏系统。

积有焦炭的待生催化剂由沉降器进入其下面的汽提段，用过热蒸气进行汽提以脱除吸附在催化剂表面上的少量油气。待生催化剂经待生斜管、待生单动滑阀进入再生器，与来自再生器底部的空气（由主风机提供）接触形成流化床层，进行再生反应，同时放出大量燃烧热，以维持再生器足够高的床层温度（密相段温度

约650 r ~68or ）。再生器维持0.15 MP a~0.25 MP a表）的顶部压力，床层线速约

0.7 米/秒~1.0 米/秒。再生后的催化剂经淹流管，再生斜管及再生单动滑阀返回提升管反应器循环使用。

烧焦产生的再生烟气，经再生器稀相段进入旋风分离器，经两级旋风分离器分出携带的大部分催化剂，烟气经集气室和双动滑阀排入烟囱。再生烟气温度很高而且含有约

5%~10%CO为了利用其热量，不少装置设有CO锅炉，利用再生烟

气产生水蒸汽。对于操作压力较高的装置，常设有烟气能量回收系统，利用再生烟气的热能和压力作功，驱动主风机以节约电能。

（二）分馏系统

分馏系统的作用是将反应/ 再生系统的产物进行分离，得到部分产品和半成品。

由反应/ 再生系统来的高温油气进入催化分馏塔下部，经装有挡板的脱过热段脱热后进入分馏段，经分馏后得到富气、粗汽油、轻柴油、重柴油、回炼油和油浆。富气和粗汽油去吸收

稳定系统；轻、重柴油经汽提、换热或冷却后出装置，回炼油返回反应--再生系统进行回炼。油浆的一部分送反应再生系统回炼，另

部分经换热后循环回分馏塔。为了取走分馏塔的过剩热量以使塔内气、液相负荷分布均匀，在塔的不同位置分别设有4 个循环回流：顶循环回流，一中段回流、二中段回流和油浆循环回流。催化裂化分馏塔底部的脱过热段装有约十块人字形挡板。由于进料是460C以上的带有催化剂粉末的过热油气，因此必须先把油气冷却到饱和状态并洗下夹带的粉尘以便进行分馏和避免堵塞塔盘。因此由塔底抽出的油浆经冷却后返回人字形挡板的上方与由塔底上来的油气逆流接触，一方面使油气冷却至饱和状态，另一方面也洗下油气夹带的粉尘。

三）吸收-- 稳定系统

从分馏塔顶油气分离器出来的富气中带有汽油组分，而粗汽油中则溶解有

C3 C4甚至C2组分。吸收--稳定系统的作用就是利用吸收和精馏的方法将富

气和粗汽油分离成干气（＜C2）、液化气（C3、C4）和蒸汽压合格的稳定汽油。

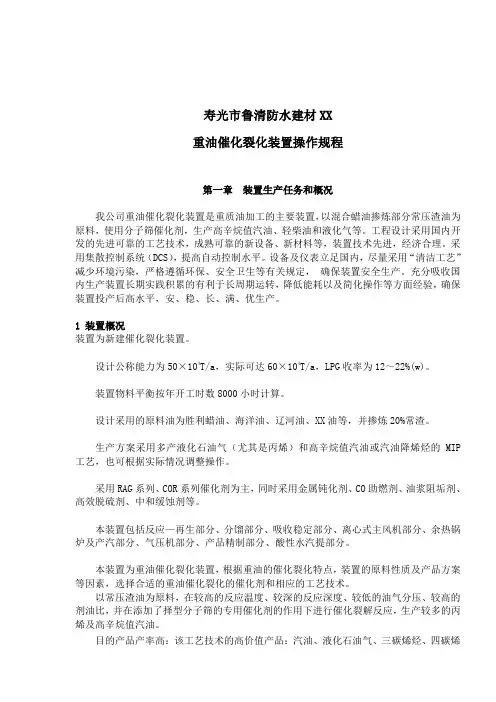

装置简介

一）装置发展及其类型

1．装置发展

催化裂化工艺产生于20世纪40年代，是炼油厂提高原油加工深度的一种重

油轻质化的工艺。

20世纪50年代初由ESSO公司（美国）推出了W型流出催化装置，使用微球

催化剂（平均粒径为60—70tan），从而使催化裂化工艺得到极大发展。

1958年我国第一套移动床催化裂化装置在兰州炼油厂投产。1965年我国自

己设计制造施工的W型催化装置在抚顺石油二厂投产。经过近40年的发展，催

化裂化已成为炼油厂最重要的加工装置。截止1999年底，我国催化裂化加工能

力达8809。5X 104t/a,占一次原油加工能力的33. 5%,是加工比例最高的一

种装置，装置规模由（34 —60） X 104t/a发展到国内最大300X 104t/a,国外为

675 X 104t / a 。

随着催化剂和催化裂化工艺的发展， 其加工原料由重质化、劣质化发展至目 前全减压渣油催化裂化。根据目的产品的不同，有追求最大气体收率的催化裂解 装置（DCC ），有追求最大液化气收率的最大量高辛烷值汽油的

MG （工艺等，为了

适应以上的发展，相应推出了二段再生、富氧再生等工艺，从而使催化裂化装置 向着工艺技术先进、经济效益更好的方向发展。

2.装置的主要类型

催化裂化装置的核心部分为反应一再生单元。反应部分有床层反应和提升管 反应两种，随着催化剂的发展，目前提升管反应已取代了床层反应。

再生部分可分为完全再生和不完全再生，一段再生和二段再生 （完全再生即 指再生烟气中CO 含量为10—6级）。从反应与再生设备的平面布置来讲又可分为 高低并列式和同轴式，典型的反应一再生单元见图

2—4、图2—5、图2—&图

IB i ・,Mil 代镯H rt 瞬把男PfC d 踏札忡卜1為

» 理豊»«我豐，* fcrww't.,., i& rhPi

«i Il —(I T :E ； E*

2—7，其特点见表 2—

11。
