二、瓦斯抽放系统的组成
抽放站
8、井下移动瓦斯抽放泵站应安装在瓦斯抽放地点附近的新鲜风流中，抽出 的瓦斯必须引排到地面、总回风道或分区回风道；
9、已建永久抽放系统的矿井，移动泵站抽出的瓦斯可直接送至矿井抽放系 统的管道内，但矿井抽放系统的瓦斯浓度不低于30%或25%；
10、井下移动瓦斯抽放泵站必须实行“三专”供电．即专用变压器、专用 开关、专用线路；
3、储气罐调节 A、当储气罐达到预先设定的高度时，打开排空阀门，关闭罐进气阀门； B、当储气罐低于预先设定的高度时，打开罐进气阀门，关闭排空阀门；
4、气体浓度控制 当气体的浓度低于预先设定值时，关闭罐进气阀门，打开排空阀门。
2、站房建筑必须采用不然性材料，耐火等级为二级；站房周围必须设置栅 栏或围墙，周围20m范围内禁止有明火；
3、抽放站采暖与通风应符合《煤炭工业矿井设计规范》有关规定，废水、 噪声、对空排放瓦斯应符合有关工业卫生规定；
4、抽放站应有双回供电线路，泵房内电气设备、照明和其他电气检测仪表 均应为矿用防爆型；
2、矿井可抽瓦斯量 矿井瓦斯储量中在当前技术水平下能被抽出来的最大瓦斯量；
3、瓦斯抽放率 抽放瓦斯量占抽排瓦斯总量的百分比。
4、瓦斯年抽放量及抽放年限
一、瓦斯抽放概述
瓦斯抽放方法
1、本煤层抽放
2、邻近层抽放 抽放受采动影响的上、下邻近煤/岩层；
3、采空区抽放 现采空区抽放、老采空区抽放
4、综合瓦斯抽放
二、瓦斯抽放系统的组成
抽放站
5、抽放站应有防雷电、防火灾、防洪涝、防冻等设施；
6、站房附近管道应设置放水器及防爆、防回火、防回水装置；设置放空管 及压力、流量、浓度测量装置，并应设置采样孔、阀门等附属装置；

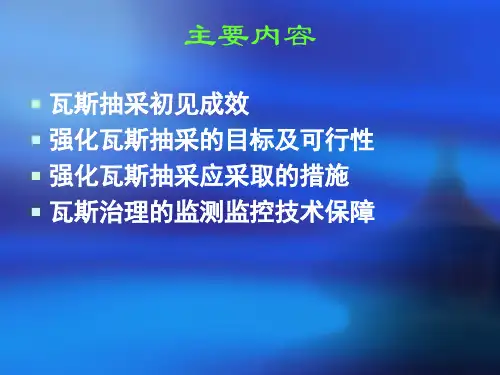

瓦斯抽采与监控PPT课件
