电气设备的选择.

合格
三、 高压熔断器的选择
1. 保护线路的熔断器的选择
(1)熔断器的额定电压UN· FU应等于线路的额定电压UN UN· FU=UN
(2)熔体额定电流IN· FE不小于线路计算电流Ic，即
IN· FE≥Ic (3)熔断器额定电流IN· FU不小于熔体的额定电流IN· FE。 IN· FU≥ IN· FE (4)熔断器断流能力校验
① 对限流式熔断器（如RN1型）其断流能力Ioc应满 足 I∝ ≥ I" (3) 式中，I“(3)为熔断器安装地点的三相次暂态短路电流 的有效值。 ②对非限流式熔断器(RW型),其断流能力应大于三相 短路冲击电流有效值： I∝ ≥Ish(3) ③对断流能力有下限值的熔断器(RW型)还应满足: I∝•min ≤ IK(2)
查附录表A-4，选择SN10-10I/630型少油断路器，其 有关技术参数及安装地点电气条件和 计算选择结果 列于下表，可见断路器的参数均大于装设地点的电气 条件，选断路器合格。
表5-2 高压断路器选择校验表 序号
项目
1 2
SN10-10I/630 数据 10kV 630A
选择 要求
装设地点电气条件 项目 数据 10kV 275A
式中，I∝•min为熔断器分断电流下限值；Ik(2)为线路末端两相短路 电流。
2. 保护电力变压器（高压侧）的熔断器熔体额定电流 的选择 (1)熔断器型号的选择 户内熔断器选择RN1型,户外熔断器选择RW型。 （2） 熔体额定电流IN•FE的选择
熔断器熔体额定电流应满足： IN•FE = (1.5~2.0)I1N•T
IN•FE - 熔断器熔体额定电流； I1N•T - 变压器一次绕组 额定电流。
3. 保护电压互感器的熔断器熔体额定电流的选择
因为电压互感器二次侧电流很小，故选择RN2型专用熔 断器作电压互感器短路保护，其熔体额定电流为0.5A。
第三节
互感器的选择
一、电流互感器选择 高压电流互感器二次侧线圈一般有一至数个不等, 其中一个二次线圈用于测量,其他二次线圈用于保 护。 1.电流互感器的主要性能 (1) 准确级 电流互感器测量线圈的准确级设为0.1、 0.2、0.5、1、3、5六个级别（数值越小越精确），保 护用的互感器或线圈的准确级一般为５Ｐ级和10Ｐ级 两种,电流误差分别为１％和３％，其复合误差分别为 5％和10％。
(2) 线圈铁芯特性 测量用的电流互感器的铁芯在一次 电路短路时易于饱和,以限制二次电流的增长倍数，保 护仪表。保护用的电流互感器铁芯则在一次电流短路 时不应饱和，二次电流与一次电流成比例增长，以保 证灵敏度要求。 (3) 变流比与二次额定负荷 电流互感器的一次额定电 流有多种规格可供用户选择,二次绕组回路所带负荷不 应超过额定负荷值。 2.电流互感器的选择
第二节高压开关电器的选择
高压开关电器主要指高压断路器、高压熔断器、高 压隔离开关和高压负荷开关。具体选择如下：
1．根据使用环境和安装条件选择设备的型号
2．按正常条件选择设备的额定电压和额定电流
3．动稳定校验 ≥ 或 ≥
4．热稳定校验
≥
5．开关电器断流能力校验
Soc ≥Sk· max或
≥
式中，Ioc 、Soc为制造厂提供的最大开断电流和开断容量。
结论
UN IN
≥ ≥
UW.N IC
合格 合格
3 4
I∝.N imax
16kA 40kA
≥ ≥
IK(3) ish(3)
3.35kA 8.54kA
合格 合格
5
It
2
×
162×4=1024 kA2﹒S
≥
I∞2×tima
4
(3.2)2×(1.1+0.1)= 13.5 kA2﹒S
来自百度文库
合格
二、高压隔离开关选择
隔离开关只需要选择额定电压和额定电流，校验动 稳定度和热稳定度。 例5-2 按例5-1所给的电气条件，选择柜内隔离 开关。 解：由于10kV出线控制采用成套开关柜，选择GN 10T/600高压隔离开关。选择计算结果列于下表。
• • • • • • •
第一节 第二节 第三节 第四节 第五节 第六节 第七节
电气设备选择的一般原则 高压开关电器的选择 互感器的选择 母线、支柱绝缘子和穿墙套管选择 高压开关柜的选择 低压熔断器选择 低压断路器选择
第一节
电气设备选择的一般原则

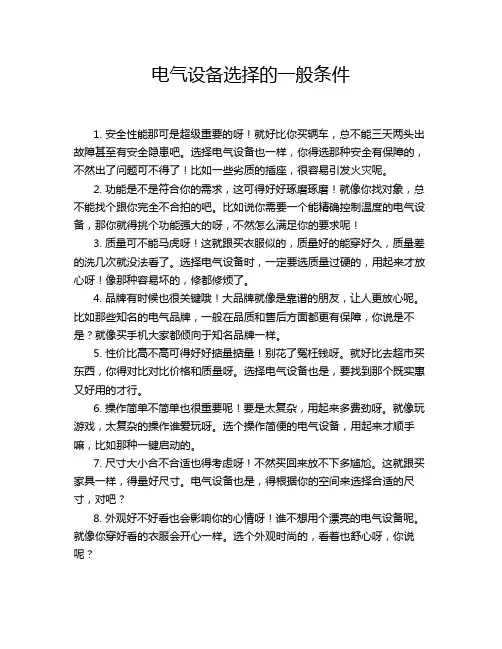

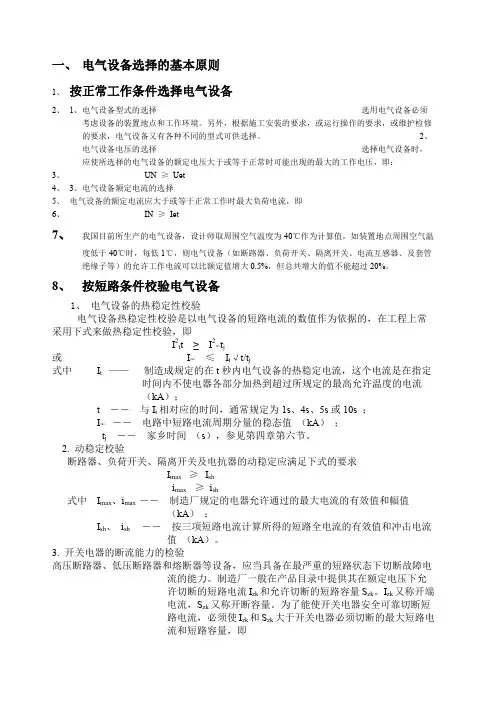

1．按工作环境及正常工作条件选择电气设备 （1）根据电气装置所处的位置（户内或户外）、使 用环境和工作条件，选择电气设备型号等。 （2）按工作电压选择电气设备的额定电压 UN ≥UW· N （3）按最大负荷电流选择电气设备的额定电流
第五章 电气设备的选择
电气设备的选择是供配电系统设计 的重要步骤，其选择的恰当与否将影 响到整个系统能否安全可靠的运行， 故必须遵循一定的选择原则。本章对 常用的高、低压电器即高压断路器、
高压隔离开关、仪用互感器、母线、 绝缘子、高低压熔断器及成套配电装 置（高压开关柜）等分别介绍了其选
择方法，为合理、正确使用电气设备 提供了依据。
IN ≥Imax 或 IN ≥Ic
2．按短路条件校验电气设备的动稳定和热稳定 (1)动稳定校验 ≥ 或 ≥
式中，imax为电气设备的极限通过电流峰值；Imax 为电气设备的极限通过电流有效值。 (2)热稳定校验 ≥
式中, It为电气设备的热稳定电流；t为热稳定时间。
3．开关电器断流能力校验 对具有断流能力的高压开关设备需校验其断流能力，开 关设备的断流容量不小于安装地点最大三相短路容量。 即： ≥ 或 S∝ ≥ S k .max
一、高压断路器选择
按断路器使用场合、环境条件来选择型号，然后 再选择额定电压、额定电流值，最后校验动稳定、 热稳定和断流容量。
例5-1 试选择某35KV变电所主变次总高压开关柜的高 压断路器，已知变压器35/10.5kV,5000KVA, 三相最大 短路电流为3.35kA，冲击短路电流为8.54kA，三相短 路容量为60.9MVA，继电保 护动作时间为1.1s。 解：因为户内型，故选择户内少油断路器。根据变压 器二次侧额定电流选择断路器的额定电流。
序号
1 2
GN 项目 UN IN
-10T/600 数据 10kV 600A
选择 要求
安装地点电气条件
结论
项目 ≥ ≥ UW.N IC
计算数据 10kV 275A 合格 合格
3
imax
52kA
≥
ish(3)
8.54kA
合格
4
It2×t
202×5=200 0kA2﹒S
≥
I∞2×tima
(3.35)2×(1.1+0.1) =13.5 kA2﹒S
