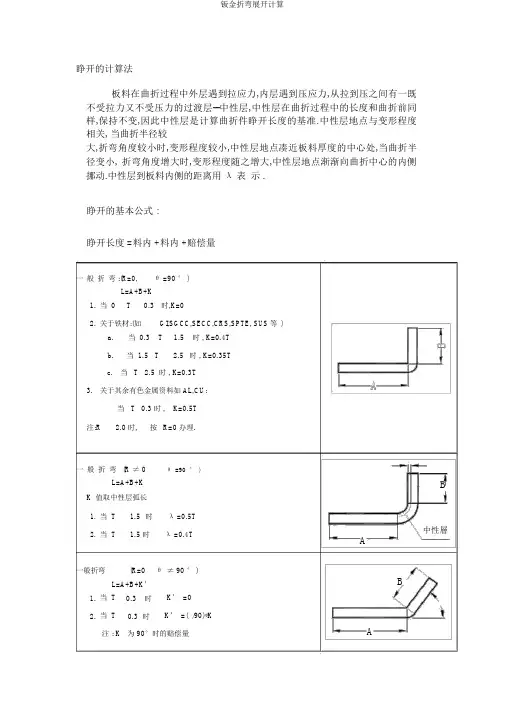

钣金折弯展开系数详细计算

规范LASER工程图面,达到作业的快速准确.
二
NWE冲件样品中心.
三.
1.除非特别指明,工程图毛刺面一律向下;
2.主视图本工程LASER加工像素放在0层,前次加工像素放在对应的加
工图层;
3.若作二次加工, 则须追加定位治具孔(一般取工件最大外形), LASER图按像素
加工次序拆分为多张图纸, 图档命名参照《CAD档案管理作业标准》.
在后续的LASER工程图中, 前次LASER加工的像素置于LASER层, 本次加工
像素(包括治具孔)置于0层; 治具孔线型改为DASHDOT; 治具内孔最右与最上边
的线段向外偏移0.1mm.
4.尺寸标注:
a.标注形式以UNIT2为准;
b. 以像素最大外形尺寸的左下角点作为原点, 用坐标标注方式标注;
c. 所有圆孔尺寸﹑工件最大外形尺寸﹑外形边界尺寸均须标注;
d. 当工件展开后外形相似而实际不对称时,在二次加工工程图中一定
要标注不对称处的尺寸, 并在NOTE中注明工件不对称.
5.DXF档输出
完成LASER工程图后, 关闭除0层外所有图层, 将图形以R12版本的DXF输出, 档名与原图名一致.
四.
规范NCT工程图面,达到作业的快速准确.
五
NWE冲件样品中心.
六.
1.受现场加工模具的限制,NCT加工范围如下:
<1>可冲制材料及板厚:
铁: 0.6~2.0 铝: 0.6~2.3
<2>冲孔最小孔径 1.5, 狭缝最小宽度1.5;
<3>可冲制的外R倒
角:R2.0 ,R3.0 ,R4.0 ,R5.0 ,R6.0 ,R7.0 ,R8.0 ,R10.0;
<4>可使用的特殊刀参见附件一.
2.本次加工像素分别置于0层﹑HIDDEN层, 前次加工像素放在对应
加工图层; 成形部分必须画出剖视图. 剖视方向一律向左或向上;
3.图中须注明加工前毛刺面方向.
4.尺寸标注采用坐标标注方式, 标注形式以UNIT1为准; 图中只标注
NCT加工部分的尺寸及最大外形尺寸, 尺寸尽量标注齐全;
坐标原点由NCT机床夹爪(X向可移动)和侧定位板(固定)决定, 图面标注坐标原点必须和NCT机器原点一致,如下图所示:
注: 侧定位板的位置尺寸如图所示, 与其相接触的那条边作为X向零线.
5.二次加工时为防止加工时伤及夹爪, 当前加工像素必须在Y 80.0
的区域, 以避开危险区域.
6.当工件展开后外形相似而实际不对称时, 二次加工工程图中一定
要标注不对称处的尺寸, 并在NOTE中注明工件不对称.
7.DXF档输出
完成NCT工程图面后, 关闭除0层外所有图层, 将图形以R12版本的DXF输出, 档名与原图名一致.
一.
规范压板简易模具设计, 达到易模设计的快速﹑准确.
二.
NWE冲件样品中心
三
.
压板易模: 由几块钢板迭合而成, 用来在油压机﹑冲床上成形五金板件上抽形﹑抽孔部分的简易模具, 易模零件用LASER加工.
四.
1. 图面标准:
a. 各易模零件仅画出正面视图供LASER切割, 若侧面方向须修磨, 则
侧视图也须画出;
b.易模各零件按装配顺序(冲子,上模, 下模)在图面上排列,并在零件
下面依次注明: 易模编号,材质,厚度(数量,)LCC檔名;例:
例: A03 SUS301 T=2.4 2PCS
數量
厚度
材質
易模編號
注: 易模编号按零件堆栈次序, 从上到下, 按(A01﹑A02﹑A03……)
依次编码, 在与本体相接触的上﹑下模部分, 编码后加E, 如
A02E ; LCC档名在转CAM后用笔写上.
c.易模图中必须附上成形后产品的局部剖视图,并注明与工程图中
对应剖视编号,如"SECTION A-A".
d.图面须标注易模各零件最大外形尺寸﹑成形部分形状尺寸﹑定位
尺寸.
2. 设计标准
典型的压板易模工作方式见下图:
设计时一般以外形定位,冲子与下模尺寸决定凸包形状与尺寸,上模用来定位冲子,在设计时参照下列设计原则:
2.1 冲子与上模之间的配合间隙0.05(单边),避免现场装配加工困
难.
2.2 抽形高度按原设计尺寸增加0.1, 并按四舍五入取到小数点后一
位;
2.3 抽形时,下模高度等于工件抽形高度,冲子高度等于上模与下模
高度之和; 抽孔时,下模高度等于抽形高度加上2倍料厚(至少
1.5mm),并取整数,冲子高度等于上模﹑下模﹑本体和料厚之和,并
取整数.
2.4 当模具厚度由几块不同料厚凑足时,须在模具对角处作定位装
配销孔. 孔径一般为 6.05, 8.05, 10.05;
2.5 当工件近似对称而导至加工时易产生方向性错误,在设计时要
避免易模设计完全对称.
2.6 用易模成形时, 易模成形部分高度比成形部分设计高度增加0.2, 以保证有
足够的回弹量;
2.7 当抽形易导至工件变形时,则要考虑使用优力胶,在上模周围布
置压料孔,最小宽度为20mm,如下图A所示:
A B
2.8前加工工程图上用压板易模加工部分尽量用一套易模一次成形,
当一个工件的成形须用多套易模完成时, 要注意抽形的避位问
题.
2.9当段差部分宽度 30.0时, 用折床易模加工, 当宽度 30.0时, 用压板易模
加工, 设计时注意:
a.易模成形部分面积应大于展开部分面积: 下模段差成形部分取工件上段差
对应投影尺寸, 其它部分取外边孔口尺寸; 冲子段差成形部分取工件上段差对应投影尺寸(与下模部分对应相差一个料厚), 其它部分由本体展开部分向外偏移一半的缝隙宽度, 如图B所示:
b.成形部分向后移0.4~0.6(视宽度而定, 宽度为50.0时后移0.6), 如图B所
示:(影线部分为成形区域)
2.10 易模材料及易模厚度的选用:
当料厚小于2.0时, 选用SUS301﹑GI材料;
当料厚大于2.0时, 选用SPHC, 并且优先选用2.0﹑3.0﹑4.0﹑5.0﹑6.0﹑8.0等厚度
一.
规范LASER CAM 作业,使切割工件符合工程图面要求,并达到作业的快速统一.
二.
NWE冲件样品中心.
三.
LASER CAM: 计算机辅助激光加工编程.
PART: 附带激光加工参数的图形.
JOB: 将PART排列到板材上生成的文檔.
LCC文檔: 激光加工专用程序代码文文件.
引线: 为避免在激光切割初始穿孔时对产品质量产生的不利影响,而在废料区预先切割的一段距离.
脉波穿孔: 在初始穿孔阶段,激光机以脉波方式输出功率,采用这种方式可获得良好的穿孔质量,一般用于厚板,微孔及单线切割,特殊材料的切割.
直接穿孔:在初始穿孔阶段,激光机用激光光直接将板材击穿,采用这种方式可缩短穿孔时间.
脉波切割: 在切割过程中,激光机以脉波方式输出功率,采用这种方式可获得好的切割质量,一般用于厚板､微孔切割和特殊材料的切割.
连续切割: 在切割过程中,激光机以连续波的方式输出功率,采用这种方式可缩短切割时间.一般情况均采用该种方式加工.
四.
(一)PART部分.
该部分内容规定了从DXF档读入到附带加工参数图形完成的过程中要求达到的技术指标.
1.DXF档输入
(1) 确认输入的DXF文件与对应工程图是否相符, 是否有遗漏或增加像素.
(2) 检查DXF文件是否有断线､断点和重迭线,若有则应对其清除及串接.
(3) 将图形最大外形之左下角点置于(0,0)点.
2.切割方式的选择
切割方式有如下几种:连续切割､脉冲切割､刻蚀.
(1) 下列情形应选有脉冲切割方式:
A:切割材质为马口铁(SPTE).
B:切割直径小于料厚之圆孔.
C:切割厚度大于4mm的材料.
(2) 图面有要求刻字､线､及图案标记的部分,选用刻蚀方式.
(3) 其作余一律用连续切割方式.
3.引线方式的选择
(1) 一般情况下, 引割线长度设定为5mm, 采用直线切入及直接引出方式. 小工件
引割长度可适当减少. 在下列情形中,必须设定为脉冲穿孔方式:
A:单线切割.
B:切割直径小于料厚之圆孔.
C:切割材质为马口铁(SPTE).
D:切割厚度大于4mm之材料.
(2) 引割线位置的设定应考察到散热及节省材料之因素.不得将引线设在尖角､圆
弧及易模成形定位边之部位.
4.切割路径设定及调整
(1) 选择路径优化之选项.
(2) 尽量避免经过已加工的孔.
(3) 加工网孔类形的孔时,选用飞行切割方式.
5.加工像素的补正设置
应特别注意二次加工像素､单线､未闭合轮廓的补正设置, 其方式分为:自动补正､左补正､右补正和不补正. 具体操作参见《LASER切割补正设置作业标准》.
(二) JOB部分
1.确认插入相同版次的对应PART工件, 并确认材料与相应板材规格的一致性.
2.工件必须放置于板料之左下角点,且排版时应考虑用料经济性. 一般情况下, 工
件与板料边界离设定为10mm, 工件间的安全距离设定为5mm.
3.一张板上排一种工件(即一种工件生成一个.LCC文檔).
(三) 后处理及NC代码输出
1.可依据工件之材质､料厚选择恰当之激光加工参数, 生成一份工作报表, 可从中
获取单件切割工时, 材料利用率等数据.
2.模拟切割, 检查是否有异常情形发生, 在档案总管中打开相应之.LCC文, 检查工
件排版有无异常,
3.依据切割方式之不同, 正确修正M指令.
(四).相关文档管理
应正确管理､存放作业过程中生成之各种文档. 具体操作参见《激光档案管理作业标准
一.
规范NCT程序转换作业, 使作业快速､规范, 从而保证产品质量符各工程图面要求.
二.
NWE样品中心.
三.
1.准备工作
1) 在程序转换工作前, 先取得工件图纸､相应DXF文文件等资料．
2) 评估工件图纸的加工工艺, 检查是否有合适刀具及工程排配的合理性.
2.图形编辑部分
1) 确认输入的DXF文件图形是否与工程图面一致, 有无遗漏或增加像素.
2) 必须对输入之图形进行消除重迭线并串接处理, 以使图形便于加工.
3) 将编修好的图形原点,搬移至规定位置.
A 下料加工将图形最大外形之左下角点移至(20,100)点.
B 二次加工像素将X向､Y向靠位边延长线交点移至(0,0)点.
4) 生成并存储.GRP文檔.
3.排刀加工部分
1) 选用“自动排刀”､选线､选圆弧等排刀加工指令对图形进行排刀,在这一部分作业
中,需做到以下几点:
A 确认刀具选用是否正确,注意刀模数量.
B 确认刀具安装是否正确,注意刀具型号匹配.
C 确认排刀时是否有废料留落于工作台上,应采用全冲落或留料连接.
D 确认是否正确设置留料或架桥.
E 有特殊刀具时, 应正确添加M指令.
2) 进行刀具路径仿真.检查刀具编排是否合理.应注意以下几点:
A 排刀应遵循:先小后大,先圆后方,先常用后特殊的一般原则.刀具尽量做到少选,
选刀尽量往大的方向选, 并保证切边总长不小于所选刀具长度的1.5倍.
B 有特殊刀具的工件加工时, 应注意相邻加工像素之间的距离, 避免凸形在加工时
相互造成损伤, 相邻加工像素中心间距应大于刀具上模直径.
C 外形冲裁时,X方向刀具置于后, 且靠近夹爪水平边最后冲.
D 检查有无有危险区内的冲裁动作.
E 生成并储存.PPF文檔.
3) 将刀具路径多数取, 应注意留料宽度是否足够, 并考虑排版的经济性.
4.NC代码输出
1) 检查生成的NC代码中材料､厚度､规格是否正确,有使用特殊刀具的有列M指令生
成.
2) 检查.CNC文文件命名及存放路径是否正确.
5.相关文档管理
在程序转换过程中所产生的.GRP､.PPF､.CNC文档的命名及存放的相关规定, 参见《NCT程序转换档案管理作业标准》
一.
正确设置补正参数,确保切割工件内孔、外形、未闭合轮廓线尺寸精确.
二.
NWE 冲件样品中心
三.
LASER二次加工:因工艺上的需求或设计变更,要求对成品或未成品进行补正切割加工.其一般通过治具定位,编程时保证治具内形的左
下角点与加工工件的左下角点(图形零点)重合.
切割补正:为了避免LASER光束(直径约0.2MM)影响,依切割轮廓类型不同(内孔或外形或未闭合轮廓线)对LASER切割位置进行调整从
而保证产品的呎寸精确的方法. 补正方式有内补正、外补正、自
动补正、不补正.
四.
1. 工件本体切割
软体能自动判别工件的内孔和外形,分别对其设置补正的方式,因此,
将补正方式设置为自动补正.
2. 二次加工工件(两种情况)
a 二次切割时切割内孔
第一次切割之定位孔及第二次切割之工件内孔,补正均设置为内补
正方式.
b 二次切割时切割内孔,并切割形成工件外形
第一次切割之定位孔及第二次切割之工件内孔,补正设置为内补正
方式.工件之外形切割补正设置为外补正方式.
3. 未闭合轮廓线切割
a 线间距较大,可以忽略补正值时,于PART中将未闭合轮廓线补正设
置为OFF,即生成代码G40.
b 线间距较小,补正之值不能忽略时,将相关未闭合轮廓线往相反方向偏移0.1MM再将补正设置为OFF, 即生成代码“G40”.。
