错误检测与纠正电路的设计与实现

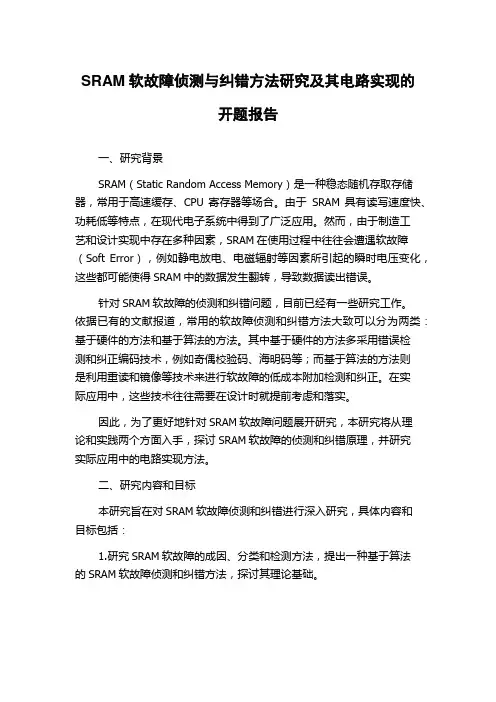

SRAM软故障侦测与纠错方法研究及其电路实现的开题报告
SRAM软故障侦测与纠错方法研究及其电路实现的开题报告一、研究背景SRAM（Static Random Access Memory）是一种稳态随机存取存储器，常用于高速缓存、CPU寄存器等场合。
由于SRAM具有读写速度快、功耗低等特点，在现代电子系统中得到了广泛应用。
然而，由于制造工艺和设计实现中存在多种因素，SRAM在使用过程中往往会遭遇软故障（Soft Error），例如静电放电、电磁辐射等因素所引起的瞬时电压变化，这些都可能使得SRAM中的数据发生翻转，导致数据读出错误。
针对SRAM软故障的侦测和纠错问题，目前已经有一些研究工作。
依据已有的文献报道，常用的软故障侦测和纠错方法大致可以分为两类：基于硬件的方法和基于算法的方法。
其中基于硬件的方法多采用错误检测和纠正编码技术，例如奇偶校验码、海明码等；而基于算法的方法则是利用重读和镜像等技术来进行软故障的低成本附加检测和纠正。
在实际应用中，这些技术往往需要在设计时就提前考虑和落实。
因此，为了更好地针对SRAM软故障问题展开研究，本研究将从理论和实践两个方面入手，探讨SRAM软故障的侦测和纠错原理，并研究实际应用中的电路实现方法。
二、研究内容和目标本研究旨在对SRAM软故障侦测和纠错进行深入研究，具体内容和目标包括：1.研究SRAM软故障的成因、分类和检测方法，提出一种基于算法的SRAM软故障侦测和纠错方法，探讨其理论基础。
2.针对软故障检测和纠正技术的原理和实现，设计并实现一种基于Parity Tree和Mirror的SRAM软故障检测和纠错电路，实现对SRAM的数据翻转错误的检测和恢复。
3.基于实验验证，对设计的SRAM软故障检测和纠错电路进行测试，验证其可行性和有效性，同时对其性能进行评估和改进。
三、研究方法本研究将采用以下方法来对SRAM软故障侦测和纠错进行深入研究：1.理论研究：通过文献阅读和分析，对SRAM软故障的成因、分类和检测方法进行研究和总结，特别是针对基于算法的检测和纠正技术展开探讨，为后续的实验提供理论指导。

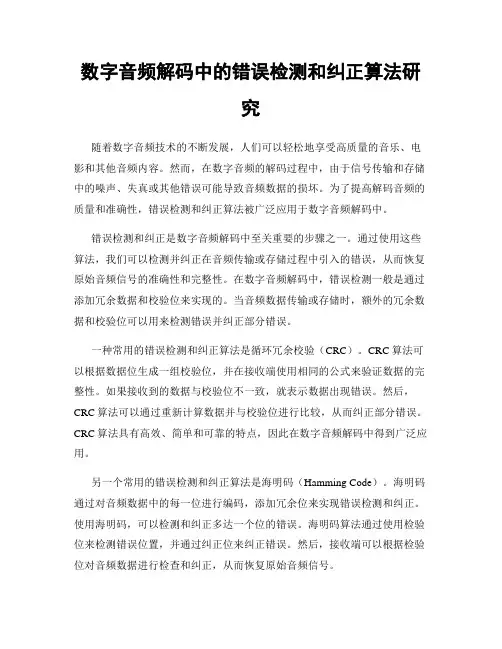

数字音频解码中的错误检测和纠正算法研究
数字音频解码中的错误检测和纠正算法研究随着数字音频技术的不断发展，人们可以轻松地享受高质量的音乐、电影和其他音频内容。
然而，在数字音频的解码过程中，由于信号传输和存储中的噪声、失真或其他错误可能导致音频数据的损坏。
为了提高解码音频的质量和准确性，错误检测和纠正算法被广泛应用于数字音频解码中。
错误检测和纠正是数字音频解码中至关重要的步骤之一。
通过使用这些算法，我们可以检测并纠正在音频传输或存储过程中引入的错误，从而恢复原始音频信号的准确性和完整性。
在数字音频解码中，错误检测一般是通过添加冗余数据和校验位来实现的。
当音频数据传输或存储时，额外的冗余数据和校验位可以用来检测错误并纠正部分错误。
一种常用的错误检测和纠正算法是循环冗余校验（CRC）。
CRC算法可以根据数据位生成一组校验位，并在接收端使用相同的公式来验证数据的完整性。
如果接收到的数据与校验位不一致，就表示数据出现错误。
然后，CRC算法可以通过重新计算数据并与校验位进行比较，从而纠正部分错误。
CRC算法具有高效、简单和可靠的特点，因此在数字音频解码中得到广泛应用。
另一个常用的错误检测和纠正算法是海明码（Hamming Code）。
海明码通过对音频数据中的每一位进行编码，添加冗余位来实现错误检测和纠正。
使用海明码，可以检测和纠正多达一个位的错误。
海明码算法通过使用检验位来检测错误位置，并通过纠正位来纠正错误。
然后，接收端可以根据检验位对音频数据进行检查和纠正，从而恢复原始音频信号。
除了CRC和海明码，还有其他一些错误检测和纠正算法被应用于数字音频解码中，例如纠正前向差错（FEC）编码和冗余数据删除。
FEC编码通过向数据添加冗余信息，使接收端能够检测和纠正错误。
冗余数据删除则通过从数据中删除冗余信息来恢复原始音频信号的准确性。
这些算法在数字音频解码中起到了重要的作用，提高了音频的质量和准确性。
然而，需要注意的是，错误检测和纠正算法并不能完全消除所有的错误。

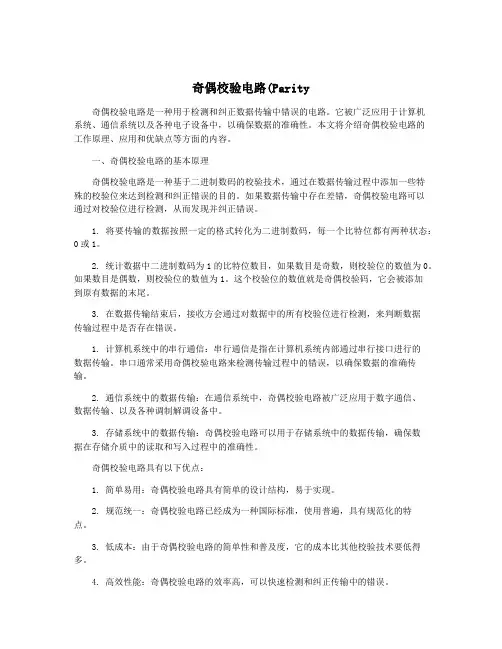

奇偶校验电路(Parity
奇偶校验电路(Parity奇偶校验电路是一种用于检测和纠正数据传输中错误的电路。
它被广泛应用于计算机系统、通信系统以及各种电子设备中，以确保数据的准确性。
本文将介绍奇偶校验电路的工作原理、应用和优缺点等方面的内容。
一、奇偶校验电路的基本原理奇偶校验电路是一种基于二进制数码的校验技术，通过在数据传输过程中添加一些特殊的校验位来达到检测和纠正错误的目的。
如果数据传输中存在差错，奇偶校验电路可以通过对校验位进行检测，从而发现并纠正错误。
1. 将要传输的数据按照一定的格式转化为二进制数码，每一个比特位都有两种状态：0或1。
2. 统计数据中二进制数码为1的比特位数目，如果数目是奇数，则校验位的数值为0。
如果数目是偶数，则校验位的数值为1。
这个校验位的数值就是奇偶校验码，它会被添加到原有数据的末尾。
3. 在数据传输结束后，接收方会通过对数据中的所有校验位进行检测，来判断数据传输过程中是否存在错误。
1. 计算机系统中的串行通信：串行通信是指在计算机系统内部通过串行接口进行的数据传输。
串口通常采用奇偶校验电路来检测传输过程中的错误，以确保数据的准确传输。
2. 通信系统中的数据传输：在通信系统中，奇偶校验电路被广泛应用于数字通信、数据传输、以及各种调制解调设备中。
3. 存储系统中的数据传输：奇偶校验电路可以用于存储系统中的数据传输，确保数据在存储介质中的读取和写入过程中的准确性。
奇偶校验电路具有以下优点：1. 简单易用：奇偶校验电路具有简单的设计结构，易于实现。
2. 规范统一：奇偶校验电路已经成为一种国际标准，使用普遍，具有规范化的特点。
3. 低成本：由于奇偶校验电路的简单性和普及度，它的成本比其他校验技术要低得多。
4. 高效性能：奇偶校验电路的效率高，可以快速检测和纠正传输中的错误。
但奇偶校验电路也存在一些缺点：1. 可靠性不高：奇偶校验电路只能检测和纠正单个比特位的差错，对于多个比特位的错误检测和纠正能力较弱。
计算机系统的容错和恢复机制
计算机系统的容错和恢复机制计算机系统的容错和恢复机制是保证系统稳定性和可靠性的重要组成部分。
随着计算机技术的发展和应用范围的扩大，系统出现错误和故障的概率也随之增加。
因此，对于计算机系统的容错和恢复机制的研究和应用变得尤为重要。
本文将介绍计算机系统的容错和恢复机制，包括硬件容错和软件容错两个方面，并探讨它们在保障系统可靠性上的应用。
一、硬件容错机制硬件容错主要是通过硬件设计和电路布线来提高计算机系统的稳定性和可靠性。
常见的硬件容错技术包括冗余和错误检测与纠正。
1. 冗余技术冗余技术是通过增加系统中的冗余组件来提高系统的可靠性。
常见的冗余技术包括备份冗余、硬件冗余和时钟冗余等。
备份冗余是指利用主备份设计来实现系统在主组件失效时能够自动切换到备份组件上继续工作。
硬件冗余是指在关键组件上增加冗余元件，一旦某个元件出现故障，系统可以自动切换到备用元件上。
时钟冗余是指通过多个时钟发生器保证系统中的时钟信号可用性，以防止由于单一时钟发生器故障而导致整个系统的停机。
2. 错误检测与纠正错误检测与纠正技术是通过校验码、纠错码和检错电路等方式来检测和纠正系统中的错误。
校验码主要是通过对数据进行校验和计算，以确定数据在传输过程中是否发生错误。
纠错码是一种能够自动检测和纠正数据传输中的错误的编码方式。
检错电路则是通过一系列的逻辑电路来检测系统电路中的错误。
二、软件容错机制软件容错机制是通过软件设计和程序算法来提高系统的可靠性。
软件容错技术主要包括多线程、异常处理和事务处理。
1. 多线程多线程是指在一个程序中同时运行多个线程，当某个线程出现错误或异常时，不会影响到整个程序的运行。
多线程技术可以提高系统的并发性和吞吐量，并且在某个线程出现故障时可以进行错误恢复。
2. 异常处理异常处理是指在程序运行过程中遇到异常情况时，能够捕捉并妥善处理异常，以保证程序的正常执行。
通过合理设置异常处理程序，可以在系统出现异常情况时尽快进行错误恢复，避免系统崩溃或数据丢失。
偶校验解码电路设计实验报告
偶校验解码电路设计实验报告实验报告，偶校验解码电路设计。
引言：本实验旨在设计和实现一个偶校验解码电路。
偶校验是一种常用的错误检测和纠正技术，它能够检测和纠正数据传输过程中的单比特错误。
本实验将通过设计一个偶校验解码电路，验证其在数据传输中的可靠性和有效性。
一、设计原理：偶校验解码电路的设计原理是基于偶校验的概念。
偶校验要求在传输的数据中，二进制位的数量为偶数。
如果数据中二进制位的数量为奇数，那么偶校验解码电路会检测到错误，并尝试纠正。
偶校验解码电路的输入为传输的数据位和校验位，输出为纠正后的数据位。
二、电路设计：1. 输入端设计：传输的数据位和校验位将作为输入信号进入偶校验解码电路。
数据位的数量应与校验位的数量一致，以保证偶校验的有效性。
2. 偶校验电路设计：偶校验电路的设计基于异或门和与门。
首先，将传输的数据位和校验位输入到异或门中，异或门的输出将作为校验位的输入。
同时，将传输的数据位和校验位输入到与门中，与门的输出将作为数据位的输入。
这样，偶校验电路将根据输入的数据位和校验位进行校验，并输出纠正后的数据位。
3. 输出端设计：纠正后的数据位将作为输出信号从偶校验解码电路输出。
输出信号可以连接到其他电路或设备，用于进一步处理或显示。
三、实验步骤：1. 准备实验所需材料和工具，包括逻辑门、电路板、电源等。
2. 根据设计原理和电路设计，连接逻辑门和其他元件，组装偶校验解码电路。
3. 进行电路的布线和焊接，确保连接的可靠性和稳定性。
4. 打开电源，对电路进行供电。
5. 输入测试数据，包括传输的数据位和校验位，观察输出结果。
6. 分析输出结果，验证偶校验解码电路的可靠性和有效性。
7. 记录实验数据和观察结果，撰写实验报告。
四、实验结果与分析：根据实验步骤进行实验后，观察到输出结果与输入数据位和校验位一致，说明偶校验解码电路能够正确检测和纠正传输过程中的单比特错误。
实验结果表明，偶校验解码电路设计的正确性和有效性。

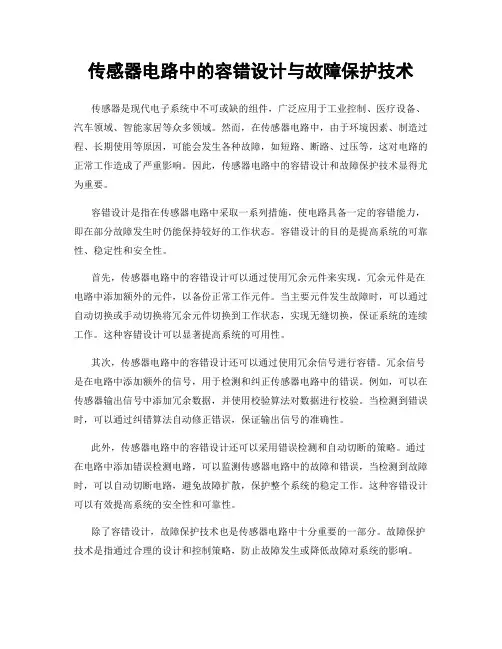

传感器电路中的容错设计与故障保护技术
传感器电路中的容错设计与故障保护技术传感器是现代电子系统中不可或缺的组件，广泛应用于工业控制、医疗设备、汽车领域、智能家居等众多领域。
然而，在传感器电路中，由于环境因素、制造过程、长期使用等原因，可能会发生各种故障，如短路、断路、过压等，这对电路的正常工作造成了严重影响。
因此，传感器电路中的容错设计和故障保护技术显得尤为重要。
容错设计是指在传感器电路中采取一系列措施，使电路具备一定的容错能力，即在部分故障发生时仍能保持较好的工作状态。
容错设计的目的是提高系统的可靠性、稳定性和安全性。
首先，传感器电路中的容错设计可以通过使用冗余元件来实现。
冗余元件是在电路中添加额外的元件，以备份正常工作元件。
当主要元件发生故障时，可以通过自动切换或手动切换将冗余元件切换到工作状态，实现无缝切换，保证系统的连续工作。
这种容错设计可以显著提高系统的可用性。
其次，传感器电路中的容错设计还可以通过使用冗余信号进行容错。
冗余信号是在电路中添加额外的信号，用于检测和纠正传感器电路中的错误。
例如，可以在传感器输出信号中添加冗余数据，并使用校验算法对数据进行校验。
当检测到错误时，可以通过纠错算法自动修正错误，保证输出信号的准确性。
此外，传感器电路中的容错设计还可以采用错误检测和自动切断的策略。
通过在电路中添加错误检测电路，可以监测传感器电路中的故障和错误，当检测到故障时，可以自动切断电路，避免故障扩散，保护整个系统的稳定工作。
这种容错设计可以有效提高系统的安全性和可靠性。
除了容错设计，故障保护技术也是传感器电路中十分重要的一部分。
故障保护技术是指通过合理的设计和控制策略，防止故障发生或降低故障对系统的影响。
首先，故障保护技术可以通过使用保护元件来实现。
保护元件是在电路中添加的用于保护电路免受电压过高、过流或过载等因素影响的元件。
当电路中出现异常情况时，保护元件可以自动切断电路，防止大范围的故障发生，保护整个系统的正常工作。
其次，故障保护技术还可以通过使用电路隔离器来实现。
海明编解码实验报告
1. 理解海明编码的设计原理和检错纠错性能。
2. 设计并实现包含16位原始数据（汉字机内码）的海明编码。
3. 利用Logisim软件进行海明编码电路设计与海明解码。
二、实验原理海明编码是一种线性错误检测和纠正码，主要用于检测和纠正数据传输过程中出现的错误。
其基本原理是将原始数据按照一定的规则进行编码，增加额外的校验位，从而在接收端能够检测出错误并进行纠正。
在海明编码中，校验位的位置由以下公式确定：r = 2^i - 1，其中i为校验位的位置。
校验位的作用是覆盖所有包含该校验位在内的数据位，以确保数据传输的可靠性。
三、实验内容1. 海明编码设计（1）根据实验要求，设计包含16位原始数据的海明编码。
（2）根据海明编码原理，确定校验位的位置，计算校验位值。
（3）将原始数据与校验位合并，形成最终的海明编码。
2. 海明解码（1）将接收到的海明编码按照一定的规则进行解码，提取原始数据。
（2）根据校验位检测结果，判断是否存在错误。
（3）若存在错误，则进行错误纠正；若不存在错误，则输出原始数据。
3. Logisim软件实现（1）使用Logisim软件搭建海明编码电路，包括数据输入、校验位计算、编码输出等功能模块。
（2）使用Logisim软件搭建海明解码电路，包括数据输入、校验位计算、解码输出等功能模块。
1. 海明编码设计（1）根据海明编码原理，确定校验位位置：r = 2^i - 1，其中i为校验位的位置。
（2）计算校验位值：根据海明编码原理，计算每个校验位的值。
（3）将原始数据与校验位合并，形成最终的海明编码。
2. 海明解码（1）将接收到的海明编码按照一定的规则进行解码，提取原始数据。
（2）根据校验位检测结果，判断是否存在错误。
（3）若存在错误，则进行错误纠正；若不存在错误，则输出原始数据。
3. Logisim软件实现（1）使用Logisim软件搭建海明编码电路，包括数据输入、校验位计算、编码输出等功能模块。
（2）使用Logisim软件搭建海明解码电路，包括数据输入、校验位计算、解码输出等功能模块。
学会使用正交编码器进行错误检测和纠正
学会使用正交编码器进行错误检测和纠正正交编码器是一种常用的错误检测和纠正技术，在通信和计算机领域有着广泛的应用。
它通过添加冗余信息，实现对传输数据的错误检测和纠正，提高数据传输的可靠性。
下面将详细介绍正交编码器的原理、应用、优势和局限性。
一、正交编码器的原理1. 编码方式：正交编码器通常使用一种特定的编码方式，最常见的是海明码（Hamming Code）。
海明码将原始数据进行编码，生成冗余位信息，使得接收端可以通过比较校验位和收到的数据，检测出错误的位并进行纠正。
2. 基于异或运算：正交编码器通过使用异或（XOR）运算，对原始数据和校验位进行计算，生成编码后的数据。
接收端再次使用异或运算对接收到的编码数据和校验位进行计算，得到纠正后的数据。
二、正交编码器的应用1. 数据传输：正交编码器在数据传输中起到了重要的作用。
在网络通信中，通过对数据进行正交编码，可以提供更可靠的数据传输，减少传输错误率，提高网络性能。
2. 存储系统：正交编码器也广泛应用于存储系统中。
例如，在硬盘驱动器中，通过使用正交编码器，可以在存储和读取数据时进行错误检测和纠正，确保数据的完整性和可靠性。
3. 无线通信：在无线通信中，正交编码器被用于调制和解调过程中。
通过对数据进行正交编码，可以提高信道容量和抗干扰能力，使得无线通信更加稳定和可靠。
三、正交编码器的优势1. 错误检测和纠正：正交编码器可以检测传输数据中的错误位，并进行纠正，提供更可靠的数据传输。
2. 降低错误率：通过增加冗余位信息，正交编码器可以降低数据传输过程中的错误率，提高数据传输的可靠性。
3. 简单实现：正交编码器的实现相对简单，通常采用异或运算等基本逻辑运算，可以在硬件电路、嵌入式系统或软件程序中实现。
四、正交编码器的局限性1. 传输开销：为了提供更可靠的数据传输，正交编码器增加了冗余信息，导致传输开销增加。
传输的数据量相对原始数据会增加一些，从而影响传输效率。
2. 纠正能力有限：正交编码器具有一定的纠正能力，但当错误位数量超过纠正能力时，就无法进行纠正，而只能进行错误检测。
操作系统的容错性与安全性设计与实现
操作系统的容错性与安全性设计与实现在计算机系统中，操作系统作为核心软件起到管理和控制硬件资源的作用。
作为关键的系统软件，操作系统需要具备良好的容错性和安全性设计与实现，以保障系统的稳定性和可靠性。
本文将探讨操作系统容错性与安全性的设计原则和实现方法。
一、容错性设计与实现1. 系统可靠性系统可靠性是操作系统容错性设计的重要指标。
为了提高系统可靠性，操作系统需要具备以下特点：（1）错误检测与处理机制：操作系统应具备强大的错误检测与处理机制，及时识别和处理系统中的错误，避免错误蔓延导致系统崩溃。
（2）备份与恢复机制：操作系统需要支持数据的备份与恢复功能，以防止数据丢失和系统故障造成的影响。
（3）自动化重启功能：当系统发生故障时，操作系统应具备自动重启功能，尽快恢复正常运行状态。
2. 容错代码设计（1）错误处理和恢复代码：操作系统应嵌入完善的错误处理和恢复代码，对系统错误进行精确定位和迅速修复。
（2）异常处理机制：操作系统需要具备异常处理机制，能够捕获和处理可能发生的异常情况，保证系统在异常情况下依然可用。
3. 快速恢复设计为了提高操作系统的容错性和可用性，需要采取快速恢复的设计：（1）快速重启：操作系统需要能够在出现故障时尽快恢复正常运行，尽量减少系统停机时间。
（2）冗余设计：采用冗余设计，如备份关键系统组件、嵌入冗余代码，以提供系统的备份能力和容灾能力。
二、安全性设计与实现1. 访问控制操作系统需要具备良好的访问控制机制，保护系统资源不被未经授权的用户访问或篡改。
常见的访问控制机制包括：（1）身份验证和授权：操作系统应要求用户进行身份验证，只有合法用户才能获得相关权限进行操作。
（2）访问权限管理：操作系统需要对不同用户和用户组进行权限管理，限制其对系统资源的访问和使用。
（3）安全日志监控：操作系统应记录用户的操作行为和系统的安全事件，并进行监控和分析，及时发现和应对安全威胁。
2. 加密与数据保护（1）数据加密：操作系统需要支持数据的加密功能，保护敏感数据的安全性，防止数据被非法获取和篡改。
循环冗余校验编解码电路设计实验报告
循环冗余校验编解码电路设计实验报告在数字通信中，循环冗余校验（CRC）是一种常用的错误检测和纠正技术，它通过在数据包中添加校验位来检测数据传输过程中的错误。
为了更好地理解和应用CRC技术，我们进行了循环冗余校验编解码电路设计的实验。
我们需要了解CRC的基本原理。
CRC是通过对数据进行除法运算，得到余数然后将余数添加到数据包中作为校验位。
接收端在接收到数据包后，再次进行除法运算，如果余数为0，则说明数据传输正确，否则说明数据传输过程中出现了错误。
在实验中，我们首先设计了CRC编码电路。
编码电路的主要功能是对输入的数据进行除法运算，然后将余数作为校验位添加到数据包中。
我们使用了Verilog HDL语言来实现CRC编码电路，在编码过程中需要考虑多项式的选取、除法运算的实现等问题。
接下来，我们设计了CRC解码电路。
解码电路的主要功能是对接收到的数据包进行除法运算，然后判断余数是否为0，从而确定数据传输是否正确。
同样，我们使用Verilog HDL语言来实现CRC解码电路，需要考虑多项式的选取、除法运算的实现等方面。
在实验中，我们还需要对设计的CRC编解码电路进行仿真和验证。
通过仿真可以检查电路的功能是否符合设计要求，验证其在不同情况下的正确性和稳定性。
我们可以使用仿真工具如ModelSim等来进行仿真，观察电路的输入输出情况，验证其正确性。
我们需要在实际硬件平台上实现设计的CRC编解码电路，并进行性能测试。
通过性能测试可以评估电路在实际应用中的性能表现，包括速度、准确性等方面。
我们可以使用FPGA等硬件平台来实现CRC编解码电路，并进行性能测试，验证其在实际应用中的可靠性。
总的来说，通过本次实验，我们深入了解了循环冗余校验的原理和实现方法，掌握了CRC编解码电路的设计与实现技术。
这将有助于我们在数字通信领域中更好地应用CRC技术，提高数据传输的可靠性和安全性。
希望通过不懈的努力和实践，我们能够进一步完善和优化CRC编解码电路，为数字通信技术的发展做出贡献。
CRC码生成与校验电路的设计与实现
CRC码生成与校验电路的设计与实现CRC码（Cyclic Redundancy Check）是一种常用于错误检测的校验码。
在数据通信和存储领域广泛应用。
CRC码生成与校验电路的设计与实现是指设计并搭建能够正确生成和校验CRC码的电路。
本文将从CRC码的原理、设计方案、实现步骤以及一些应用举例进行详细说明。
一、CRC码的原理CRC码利用除法操作来生成校验码，基本原理如下：1.以二进制形式将待传输或存储的数据进行编码表示。
2.选定一个固定的生成多项式G(x)。
3.将编码后的数据与生成多项式进行除法运算，得到余数，将余数添加到编码数据末尾，形成含有校验码的编码数据。
4.接收端根据相同的生成多项式进行除法运算，得到余数，如果余数为零，则认为数据传输或存储没有错误，否则，认为有错误发生。
二、CRC码的设计方案根据CRC码的原理，我们可以进行如下的设计方案：1.确定生成多项式。
生成多项式的选择非常重要，通常使用CRC-16或CRC-32等标准的生成多项式。
不同的生成多项式会导致CRC码的性能不同，可以根据需要进行选择。
2.确定初始寄存器值。
初始寄存器值决定了CRC码的初始状态，常见的初始值为全1或全0。
3.实现生成多项式的除法运算。
可以利用硬件电路或软件算法来实现多项式的除法运算。
硬件电路比较高效，适合于大规模的数据传输或存储系统。
三、CRC码的实现步骤CRC码的实现一般包括以下步骤：1.初始化寄存器值为初始值。
2.读入待编码数据。
3.将待编码数据与寄存器值进行异或操作。
4.判断待编码数据的最高位是否为1，如果为1，则将生成多项式与寄存器值进行异或操作，否则，寄存器值左移一位。
5.重复以上步骤，直到所有待编码数据被处理完毕。
6.将最终的寄存器值添加到编码数据末尾，形成含有校验码的编码数据。
四、CRC码的应用举例CRC码广泛应用于数据通信和存储领域，以下是一些应用举例：1.以太网通信：在以太网通信中，CRC码用于检测数据在传输过程中的错误。
SD卡存储采集数据电路设计
SD卡存储采集数据电路设计引言：随着现代科技的发展，数据采集和存储变得越来越重要。
SD卡存储采集数据电路是一种常用的数据采集和存储解决方案。
本文将从硬件电路设计的角度，为大家介绍SD卡存储采集数据电路的设计原理与方法。
一、设计目标与需求分析1.设计目标：设计一个可靠、高效的SD卡存储采集数据电路，可以用于各种数据采集和存储应用场景。
2.需求分析：（1）采集数据的接口要与主控芯片兼容，能够稳定、准确地接收来自主控芯片的数据；（2）实现SD卡存储数据的读写功能，包括数据的写入和读取；（3）设计具备错误检测与纠正功能，确保数据的可靠性；（4）电路设计要尽量简洁，兼顾成本和性能。
二、设计原理与方法1.硬件接口设计将SD卡存储采集数据电路与主控芯片连接，需要根据SD卡的接口标准设计对应的硬件接口。
SD卡的接口标准包括SPI和SDIO两种，根据具体应用需求选择相应的接口。
2.数据采集与存储设计（1）数据采集：通过与主控芯片的接口通信，实现数据的采集。
根据采集数据的类型，选择相应的传感器或模拟电路设计采集电路。
（2）数据存储：将采集到的数据经过适当的处理后，通过硬件电路将数据写入SD卡中。
SD卡存储数据采用的是FAT文件系统，需要根据SD卡的文件系统规范进行数据的写入和读取操作。
3.错误检测与纠正设计为了保证数据的可靠性，需要设计错误检测与纠正的功能。
主要包括数据校验和ECC纠错码的设计。
数据校验可以采用CRC校验或其他校验算法，通过对数据进行校验，可以检测出数据传输过程中的错误。
而ECC纠错码可以在数据写入SD卡时对数据进行编码与解码，以纠正和恢复部分错误数据。
4.电路设计根据以上原理与需求分析，进行电路设计。
具体的设计包括SD卡接口电路的设计、数据采集电路的设计、数据存储电路的设计和错误检测与纠正电路的设计。
对于电路设计应尽量简练，兼顾成本和性能。
三、设计实现与测试验证1.实施设计根据上述设计原理与方法，进行电路设计。
NANDFLASHECC校验原理与实现
NANDFLASHECC校验原理与实现NAND闪存（NAND Flash）是一种非易失性存储设备，常见于各种电子设备中，如手机、平板电脑和固态硬盘等。
由于其高集成度和大容量的特性，NAND闪存已成为主流存储介质之一、然而，由于各种原因（如电压波动、位反转和噪声等），在数据传输过程中可能会出现错误。
为了确保数据的可靠性和完整性，NAND闪存通常使用纠错码（ECC）进行校验和纠正。
ECC校验原理：ECC校验是一种基于算法的校验方法，通过对数据进行编码和校验位的添加，以检测和纠正传输过程中的错误。
在NAND闪存中，常用的ECC算法包括BCH（Bose-Chaudhuri-Hocquenghem）和RS（Reed-Solomon）等。
BCH编码：BCH编码是一种强大的纠错编码方法，可以用于检测和纠正多个错误位。
对于数据块大小为N的NAND闪存，BCH编码将数据块划分为多个子块，每个子块的大小为K，其中n=N/K是编码的重复次数。
在每个子块中，BCH编码器计算校验位，并将其添加到子块的末尾（通常称为附加码字）。
然后，这些附加码字组成了整个数据块的校验位。
BCH解码：BCH解码基于错误位置定位和纠正位计算。
在读取NAND闪存时，ECC解码器首先读取数据块和校验位，并计算其校验位。
然后，对于每个校验位错误的数据块，解码器使用BCH解码算法确定错误的位置。
一旦错误位置确定，解码器可以使用纠正位计算算法修复错误数据，并输出正确的数据块。
ECC实现：NAND闪存的ECC实现通常是在芯片级别进行的。
在芯片内部，有专门的ECC电路来执行编码和解码操作。
编码器：编码器通常包括一个BCH编码器和一个输出缓冲区。
BCH编码器接收数据块并计算校验位，然后将结果存储在输出缓冲区中。
输出缓冲区的大小通常与数据块的大小相等。
解码器：解码器通常包括一个BCH解码器、一个错误检测和位置确定单元以及一个错误修复单元。
BCH解码器接收数据块和校验位，并计算校验位。
偶校验解码电路设计实验报告 -回复
偶校验解码电路设计实验报告-回复[偶校验解码电路设计实验报告]本实验旨在设计一个偶校验解码电路，通过实验验证电路的正确性，并对其工作原理进行一步一步的说明。
一、实验目的设计并验证偶校验解码电路的正确性，了解其工作原理。
二、实验原理偶校验是一种用于检测和修正数据传输错误的方法。
偶校验即通过增加一个校验位来保证数据传输的可靠性。
在偶校验中，校验位的值被设置为使得数据字节（包括校验位）中二进制位1的个数为偶数。
当数据传输过程中发生错误时，接收端将通过校验位的值来判断错误的位置并进行修正。
三、实验器材1. Breadboard（面包板）；2. 电路连接线；3. 电压表；4. 开关；5. 与门；6. 或门；7. 非门；8. LED灯。
四、实验步骤及结果1. 配置实验电路：- 将与门和或门连接成一组，非门与校验位连接，可以参考如下电路图：——与门或门——————非门——- 将LED灯与输出端连接，以观察偶校验解码电路的工作状况；- 使用开关输入一个8位二进制数作为输入数据，并接地校验位。
2. 测试实验电路：- 将开关的引脚与与门的输入端连接；- 将输出端与LED灯连接；- 如下表所示，通过调整开关的状态来输入不同的8位二进制数：开关状态输入二进制数00000000 000000001 100000010 200000011 3- 观察LED灯的状态，LED灯的亮灭表示校验是否正确。
3. 结果分析：- 输入二进制数为0时，校验位为0，偶校验为正确；- 输入二进制数为1时，校验位为1，偶校验为正确；- 输入二进制数为2时，校验位为1，偶校验为错误；- 输入二进制数为3时，校验位为0，偶校验为错误。
五、实验结论通过实验验证了偶校验解码电路的正确性，并对其工作原理进行了详细的说明。
实验结果表明，当数据传输中发生错误时，校验位的值将发生变化，通过观察LED灯的状态，可以判断出校验是否正确。
六、实验总结本实验通过设计偶校验解码电路，实现了对数据传输的错误检测和修正。
数控编程中的自动错误检测与修正方法
数控编程中的自动错误检测与修正方法数控编程是现代制造业中不可或缺的一环，它通过将工件的设计图纸转化为机床能够理解的指令，实现自动化加工。
然而，由于人为因素或其他原因，编程中常常会出现错误，这些错误可能导致工件加工不合格甚至机床损坏。
为了提高数控编程的准确性和效率，自动错误检测与修正方法应运而生。
一、错误检测方法1. 语法检测：数控编程语言具有严格的语法规则，通过对编程指令进行语法检测，可以快速发现一些常见的语法错误，如拼写错误、符号错误等。
这种方法通常使用编译器或解释器来实现，能够提前发现并提示错误，帮助编程人员及时修改。
2. 逻辑检测：逻辑错误是数控编程中常见的问题，例如刀具路径冲突、工件尺寸与加工工序不匹配等。
通过建立几何模型和刀具路径模拟，可以在编程阶段对这些错误进行检测。
一些先进的数控编程软件可以提供可视化的模拟功能，帮助编程人员更直观地发现并修正逻辑错误。
3. 数据检测：数控编程中的数据错误可能导致加工过程中的误差，如坐标值错误、切削参数设置错误等。
通过对编程数据进行检测，可以及时发现并修正这些错误。
一些数控编程软件提供了参数检测和校验功能，可以自动检测数据的合法性和合理性，减少人为错误的发生。
二、错误修正方法1. 自动修正：一些数控编程软件具有自动修正功能，可以根据错误类型和上下文信息，自动修正错误指令。
例如，当检测到刀具路径冲突时，软件可以自动调整刀具路径，避免冲突发生；当检测到工件尺寸与加工工序不匹配时，软件可以自动调整切削参数，确保加工精度。
2. 智能提示：数控编程软件还可以通过智能提示的方式帮助编程人员修正错误。
当检测到错误时，软件可以给出相应的提示信息，指导编程人员进行修正。
例如，当检测到语法错误时，软件可以给出错误的具体位置和原因，并提供修正建议；当检测到逻辑错误时，软件可以给出冲突的具体位置和可能的解决方案。
3. 人工干预：尽管自动错误检测与修正方法可以大大提高数控编程的准确性和效率，但仍然无法完全取代人工干预。
偶校验解码电路设计实验报告 -回复
偶校验解码电路设计实验报告-回复实验背景和目的偶校验解码电路设计是数字逻辑电路设计的一种常见实验。
通过该实验可以加深对数字逻辑电路设计原理的理解，特别是在处理奇偶校验码时的应用。
实验步骤1. 准备实验材料和设备在进行实验前，需要准备以下材料和设备：电路设计软件、数字逻辑芯片、适配器板、数码管、电路连接线等。
2. 了解偶校验码的原理偶校验码是一种错误检测和纠正方法，用来确定数据传输中是否出现了错误。
其原理是在要传输的数据位之后加上一位，使得数据中的1的个数为偶数个。
如果接收端接收到的数据中1的个数不是偶数个，就认为发生了错误。
3. 设计偶校验解码电路根据偶校验码的原理，在传输数据时需要添加一位奇偶校验位。
偶校验解码电路的任务就是检测接收到的数据位中1的个数，并判断是否发生了错误。
如果发现错误，就通过数码管等方式进行错误提示。
4. 进行电路连接将数字逻辑芯片、适配器板、数码管等设备进行正确的连接。
保证信号的传输畅通，不产生干扰和误码。
5. 实验验证将设计好的偶校验解码电路与输入数据进行连接，通过输入不同的数据，并观察数码管的显示结果，验证偶校验解码电路是否按照预期工作。
实验结果与分析在进行实验验证时，我们输入了不同的数据位序列，并观察数码管的显示结果。
根据偶校验码原理，当输入的数据位中1的个数为偶数时，数码管应该显示“0”；当输入的数据位中1的个数为奇数时，数码管应该显示“1”。
通过多次实验验证，我们的偶校验解码电路工作正常，能够准确判断数据位中是否发生错误，并通过数码管进行错误提示。
实验结论通过本次实验，我们成功设计并验证了一个偶校验解码电路。
该电路能够对输入的数据位中的1个数进行判断，并通过数码管进行错误提示。
实验结果表明，偶校验解码电路的设计和实现是可行的，具有较高的实用价值。
实验总结本次实验旨在通过设计和验证偶校验解码电路，加深对数字逻辑电路设计原理的理解。
通过实验，我们掌握了偶校验码的原理和应用，并成功设计出符合要求的偶校验解码电路。
基于ecc电路的sram自检测修复设计与验证-概述说明以及解释
基于ecc电路的sram自检测修复设计与验证-概述说明以及解释1.引言1.1 概述概述部分的内容可以从以下几个方面入手：首先，我们可以介绍SRAM（Static Random Access Memory）和ECC（Error Correcting Code）电路的基本概念和作用。
SRAM是一种常用的存储芯片，用于在计算机和其他电子设备中存储临时数据。
它具有访问速度快、寿命长等特点。
然而，由于电子设备中存在电磁干扰、温度变化等因素，SRAM容易发生错误。
为了解决这个问题，ECC电路被引入到SRAM中，用于检测和纠正错误。
其次，我们可以介绍自检测修复技术在电子设计中的重要性。
随着电子设备的高度集成和复杂性增加，设计出高可靠性的电路变得越来越重要。
自检测修复技术可以不断监测电路的状态，并在发生错误时进行自动修复。
这种技术不仅可以提高电路的可靠性，还可以减少对外部干预的需求，提高设备的自主性和稳定性。
最后，我们可以说明本文的研究目标和意义。
本文旨在基于ECC电路设计一种可靠的SRAM自检测修复技术，并通过验证实验对其进行验证。
通过详细分析SRAM自检测修复的基本原理，我们希望能够为电子设备设计和制造领域的工程师和研究人员提供参考和指导，同时提高SRAM的可靠性和性能。
通过以上的内容，我们可以完整地概述本文的主题和研究目标，为读者提供一个清晰的引导，帮助他们了解本文的主旨和内容。
1.2 文章结构本文的结构主要分为引言、正文和结论三个部分。
在引言部分，首先进行概述，介绍了本篇文章的主题以及研究的背景和意义。
随后是文章结构，即对整篇文章的组织和内容进行概括和指引。
最后，明确了本文的目的，即通过设计与验证基于ECC电路的SRAM自检测修复方案，为解决SRAM的故障问题提供解决方案。
接下来是正文部分，主要分为两个部分。
首先是对ECC电路的原理和应用进行介绍，详细阐述ECC电路在电子设备中的作用和应用领域，为后续的研究工作铺垫；然后是对SRAM自检测修复的基本原理进行探讨，包括SRAM自检测的原理、修复方案、实现方法等内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：针对一些恶劣的电磁环境对随机存储器（RAM）电路误码影响的情况，根据纠错编码的基本原理，提出简单实用的能检查两位错误并自动纠正一位错误的EDAC算法；通过VHDL语言编程设计，由FPGA器件来实现，并给出仿真结果。
关键词：错误检测与纠正（EDAC）汉明距离FPGAVHDL引言在一些电磁环境比较恶劣的情况下，一些大规模集成电路常常会受到干扰，导致不能正常工作。
特别是像RAM这种利用双稳态进行存储的器件，往往会在强干扰下发生翻转，使原来存储的0变为1，或者1变为0，造成的后果往往是很严重的。
例如导致一些控制程序跑飞，存储的关键数据出错等等。
现在，随着芯片集成度的增加，发生错误的可能性也在增大。
在一些特定的应用中，这已经成为一个不能忽视的问题。
例如在空间电子应用领域，单粒子翻转效应就成为困扰设计师的一个难题。
在这种情况下，我们可以采用错误检测与纠正EDAC（ErrorDetectionAndCorrection）电路来有效地减少或避免这种情况的出现。
根据检错、纠错的原理，主要思想是在数据写入时，根据写入的数据生成一定位数的校验码，与相应的数据一起保存起来；当读出时，同时也将校验码读出，进行判决。
如果出现一位错误则自动纠正，将正确的数据送出，并同时将改正以后的数据回写覆盖原来错误的数据；如果出现两位错误则产生中断报告，通知CPU进行异常处理。
所有这一切动作都是靠硬件设计自动完成的，具有实时性和自动完成的特点。
通过这样的EDAC电路，能大大提高系统的抗干扰能力，从而提高系统的可靠性。
当然，有一些现成的集成电路芯片可以完成上述功能，如74系列的74630芯片等。
但由于嵌入式系统中，往往由于集成化的需要，要将这样的功能集成到FPGA中去实现，因此采用VHDL语言进行设计具有灵活性和通用性的特点。
1检错与纠错原理首先来看看检错和纠错的基本原理。
进行差错控制的基本思想是在信息码组中以一定规则加入不同方式的冗余码，以便在信息读出的时候依靠多余的监督码或校验码来发现或自动纠正错误。
针对误码发生的特点，即错误发生的随机性和小概率性，它几乎总是随机地影响某个字节中的某一位（bit），因此，如果能够设计自动纠正一位错误，而检测两位错误的编码方式，就可以大大的提高系统的可靠性。
现在我们以16位的CPU数据总线为例，假定信息源的位数为16，要构造一种能够纠正一位错误，检查两位错误的编码方式。
根据纠错定理，需要设计最小汉明距离≥4的码组。
我们可以采用线形分组码，利用线性分组码的概念可以构造六位监督码，它们由如下线性关系产生：其中，d0~d15为16位数据（15为最高位MSB，0为最低位LSB），C0~C5为产生的六位监督码，表示进行异或运算。
在数据读出时，我们只需要考察伴随式S=[S0S1S2S3S4S5]，其中：很容易证明，根据伴随式进行误差诊断，符合表1所列情况。
表1误差诊断码表伴随式错误位置数据位校验位无错d0d1d2d3d4 d5 d6 d7 d8 d9 d10 d11 d12 d13 d14 d15 C0 C1 C2 C3 C4 C5S0 1 11 1 0 01 1 1 01 01 0 0 0 0 0 0S1 11 11 11 01 01 01 0 0 00 0S21 11 111 01 01 0 01 0 0 0 0S3 1 1 1 0 01 1 01 1 1 0 00 0 01 0 0 0S4 0 01 1 1 1 1 0 0 0 01 1 1 0 0 01 0 0S5 0 0 0 0 0 0 0111111111当S=[000000]时，数据正确无误；当S=[001011]时，数据错一位，并且错误发生在d0位，可将d0位的数据取反加以纠正；当S=[001101]时，数据错一位，并且错误发生在d1位，可将d1位的数据取反加以纠正； ...当S=[110100]时，数据错一位，并且错误发生在d15位，可将d15位的数据取反加以纠正；当S=[000001]时，数据错一位，并且错误发生在C0位；...当S=[100000]时，数据错一位，并且错误发生在C5位；当S为其它情况时，至少发生两位错误。
可以看出，这种编码方式可以满足自动纠正一位错误，而发现两位错误的要求。
下面就进一步讨论如何用电路来实现。
2EDAC电路的设计EDAC电路必须配合CPU的读写时序进行工作，不同类型CPU的时序往往是不一样的。
一般来说，总可以分为读周期和写周期。
在写周期时，按照上面的设计逻辑，根据16位数据位生成6位的校验字，这时，数据位是输入，校验位是输出，并在该写周期中将数据位和校验位都存储到相应的存储器位置中去，这种情况比较简单。
在读周期时，情况复杂些，可以设计成三步完成。
第一步，在CPU读信号来之前，由于存储器地址和片选信号已经有效，可先将数据位和校验位读入，这时，数据位和校验位都是作为输入。
第二步，在读信号来时，将数据位、校验位锁存，同时进行检测，如果无错，则不进行任何处理，直接将数据输出；如果发现二位错，则产生中断；如果是一位错，在输出上有所反应，并进入下一步。
第三步，如果是数据位出错，将其自动更正，并将正确的值再回写到相应的内存地址中，将正确的数据值输出到数据总线；如果是校验位出错，可以直接将正确的数据位输出到数据总线上。
这部分功能是EDAC功能的核心，可以用VHDL语言来实现，以下是设计思路。
（1）对输入的设计①数据位和校验位的输入。
②控制端的输入。
经过前面的分析，一共有四种状态（写一种状态、读三种状态），可以设计两个控制端，设为C0、C1。
其功能见表2。
（2）对输出的设计①数据位和校验位的输出。
其中校验位的输出在读周期和写周期有所不同：在写周期校验位输出是生成的校验位；而读周期就没有必要输出校验位了，可以设计为输出伴随式S。
②错误标记输出。
在应用中，可以设计两种错误标记输出，分别记为ERR和INT。
其中ERR输出1表示数据位有错误产生，包括可自动纠正的一位错误和两位或两位以上错误。
INT 输出1则表示发生了两位或以上错误，无法自动纠正，向CPU申请中断，由CPU进行异常处理。
在表2中，总结了上面所描述的功能设计。
表2EDAC模块功能表控制端存储器周期功能描述数据位校验位错误标记输出C0C1ERRINT写周期产生校验位，并输出输入输出1读周期读入数据位和校验位输入输入11读周期锁存数据位和校验位并进行错误检测锁存锁存0/10/11读周期校正错误并输出诊断结果输出输出伴随式S0/10/1图1为EDAC部分逻辑等效图。
利用这个EDAC模块再辅以简单的外围电路就可以实现较强的EDAC功能，可以把这一部分整个电路都集成到FPGA中。
3仿真结果仿真环境：MAX+plusII10.0。
仿真模拟器件：FLEX10K系列，EPF10K10LC84-3。
信号功能说明见表3。
表3仿真信号说明信号名称功能说明CLK模拟CPU时钟，在该仿真中设定时钟频率为10MHzWRITE模拟CPU发出的写信号READ模拟CPU发出的读信号MEMW由EDAC电路发出的内存写信号，主要用于数据纠正后的回写HIGH恒为高电平，提供芯片使能信号INTEDAC电路检测到两个以上错误时发出的中断请求信号ERREDAC检测到错误时发出的信号，构校验位产生一位错误时不产生该信号CBIN[5..0]6位校验位输入DBIN[15..016位数据位输入CBOUT[5..0写周期时作校验输出，读周期时输出为伴随式SDBOUT[15..016位数据位输出（1）写周期的仿真图2所示仿真图中，275~500ns仿真了一个写周期，数据输入是AA55，而校验位输出是00，通过验证是符合上面的设计逻辑的。
（2）读周期的仿真在读周期的仿真中，我们模拟了以下四种情况。
①正确的读周期：出现在650~975ns，校验位、数据位都是正确值。
②数据位出现一位错误：图2中1.25~1.65μs模拟了数据位产生一位错误的情况。
数据正确的情况下应该是AA55，但现在d8位发生了错误，读入的数据变为AB55，可以看出数据已经被自动更正为AA55；同时，ERR输出1表明有错误发生，CBOUT输出为23，即100011，从表1可以看出是d8位发生了错误。
③校验位出现一位错误：图2中1.8~2.0μs模拟了校验位产生一位错误的情况。
校验位正确的情况下应该是00，但现在C2位发生了错误，读入的数据变为04，可以看出数据没变，仍为正确值AA55；同时，ERR没有输出，CBOUT输出为04，即000100，从表一可以看出是C2位发生了错误。
④发生了两位错误：图2中2.4~2.75μs模拟了数据位产生两位错误的情况。
数据正确的情况下应该是AA55，但现在d8位和d0位发生了错误，读入的数据变为AB54，可以看出EDAC电路已经无法自动更正。
ERR和INT同时输出1表明有多位错误发生，INT信号可以向CPU申请中断，用中断服务程序进行异常处理。
可以看出仿真结果可以满足设计时的思想，能够起到自动纠正一位错误和检测两位错误的功能。
图2仿真结果结语本文利用纠错编码的基本知识，提出了一种简单实用的能自动纠正一位错误和检查两位错误的编码方法，并且通过VHDL语言编程，用FPGA器件来实现。
在我们自己的嵌入式系统中，EDAC电路已经得到了应用和验证。
现在越来越多的嵌入式系统对可靠性要求越来越高，采用EDAC技术可以简单有效地提高系统的容错能力；但针对不同系统，EDAC和CPU的时序配合可能会有所不同。
例如，对于一些时钟频率比较高的CPU，可能需要插入等待周期等等，但由于采用VHDL语言进行设计，有很大的灵活性，稍加改动就可以满足不同场合的需求。
