三相三线电能计量装置误接线快速判断
三相三错误接线判断方法
三相三线错误接线判断方法1、测量U10、U20、U30的电压值，哪项为0时，表示该项为B相。
当0电压未出现时，表示B相断相。
当出现电压异常时，例如只有几十伏的电压，（此时的电压大小跟表尾的负载有关联）而非全电压时，则为该元件电压断相。
如例题11.1当出现电压断相时，可简单分为两种情况考虑，一是B相断，此时U10、U20、U30皆不为0V，二是B不断，此时可在U1，U2，U3中找到谁为B相，并能判断出是哪一元件电压断相。
此时无法判断的是哪一相电压断，判断方法为测量全电压与2元件电流夹角，假设电流的状态来反推电压，如果能确定已知的全电压是由哪相与B的组成，则断相的是谁也就可以判断了。
如例题22、测量I1、I2的值，观察是否有异常现象，如果电流很小，我们需判断电流是否短路或开路，短路和开路在表尾体现的电流都十分小，但仍然有区别，短路在表尾仍然有小电流的存在，但是开路是没有的。
另外还有一种情况就是出现很大的电流，电流值是另一元件的1.5倍以上，这种可能是由于在三相三简化接线时，在表尾出现IB电流，而且此时，A或C相电流在CT处极性反接所导致。
我们知道IB电流是由IA和IC在公共线合成，他们遵循IA+IB+IC＝0当出现上诉故障时，IB电流值为其它电流的倍。
此时的IB电流就变化为IAC或ICA，其中IAC为A相CT反，ICA为C相CT反；如例题33、测量U12、U32、U31的电压值，当不出现电压断相时，正常时应为相等的全电压。
此时找出B相，使用相序表或者相位伏安表得出正确的相序。
另外还有一种情况就是出现很大的电压，电压值为另一元件的1.73 倍，造成这种现象的原因是该线电压为UA、UC 的合成电压，并此时A和C中必有一极性在PT处反接。
注意此时若使用相序表判断相序，得出的结论与实际结果相反。
如例题4，U12＝173V，U30=0V，U13=100V，U32=100V 相序表显示正转，此时的真正相序为ACB，而不是我们所以为的CAB。
两元件三相三线电能表错接线快速排查方法
两元件三相三线电能表错接线快速排查方法两元件三相三线电能表错接线快速排查方法摘要：针对高压三相三线两元件计量装置常见错误接线，以及电压互感器极性接反等复杂情况，基于相量图法，提出一种快速排查电能表错误接线的方法，使技术人员及技能比武选手能够快速准确的判断三相三线电能表接线情况，便于退补电量的收取，提高企业经济效益。
关键词：三相三线电能表；错接线；电压互感器极性接反；相量图0引言电能计量装置是供用电双方进行电能贸易结算的工具，同时也是企业加强内部管理，实现经济核算必不可少的手段，因此其准确性、正确性非常受重视。
三相三线电能表广泛应用于10kV以及35kV中性点不接地系统中。
高压大工业用户所使用的经互感器接入的三相三线电能表，因为是电流、电压二次回路的组合比较容易出错，再加上极性接反和断线等有几百种可能的错误接线方式。
以前采用的常规六角图法以及标准电能表法排查错接线检查步骤多，且判断速度慢[1]。
本文提出了一种基于相量图法利用相位伏安表，在不测量三相对地电压的情况下，快速排查错接线的一种方法，便于技能人员快速更正错误接线，提高企业的经济效益。
1常见三相三线有功电能表错误接线分析三相三线电能表常采用经过两台电流互感器及两台电压互感器接线方式。
电流互感器采用两相分相接法，电压互感器采用V/V接法。
这种接线方式既能节省互感器又可满足三相功率表所需的线电压、线电流，广泛地应用于中性点不接地或经消弧线圈接地的35kV及以下的高压三相系统，特别是10kV 三相系统。
1.1.电能表电压相序接错三相三线电能表电压互感器V/V接线时，排除电压互感器断线以及极性接反等情况，电压回路共有6种组合，其中只有UVW顺序接法是正确的[2]。
电能表尾端相序及两个电压元件的角度如表1所示。
表1 电压相序及电压1、2元件角度表1.2电流互感器极性接反3三相三线电能表错接线快速判断方法三相三线电能表错接线判断方法有多种，其中最为常用的方法是在互感器二次回路上带电检查，通过相量图法判断错接线。
三相三线有功电能表错误接线的判断方法探究
三相三线有功电能表错误接线的判断方法探究三相三线有功电能表是电力计量重要设备，在整个电力系统电能计量中发挥着不可替代的作用，为了提高电能计量质量就必须完善三相三线有功电能表，控制错误接线问题的出现。
文章分析了三相三线有功电能表错接线识别判断法。
标签：三相三线有功电能表；错误接线；判断方法电能计量装置的正常运作是供电企业抄核收工作开展的前提，能否科学精准地进行电能计量，在一定程度上影响到抄核收工作的质量。
对于高压线路的高供高计用户来说计量装置选择的是三相三线电能表，然而在实际计量中经常出现错接線问题，影响电能计量装置的精准计量，且三相三线电能表错误接线问题不易被察觉，对此有必要掌握科学的计量技术和方法。
只有掌握科学的技术和方法，根据电能表错误接线的具体情况进行科学地预测、判断，才能确保及时发现问题，纠正计量表的错误接线。
1 三相三线有功电能表三相三线有功电能表只有处于正常接线状态时，才能确保其正常运行，从而高效、精准地进行电能计量。
不同于普通的电能表，三相三线有功电能表的接线相对复杂，错接线的问题频繁出现，影响三相三线有功电能表计量功能的准确发挥，对此就要研究错误接线判断法，其中向量图法是一种高效的方法，是在借助大量计量仪器的前提下来测试、测量电能表中的电流与电压，再根据向量图法来判断有无错接线问题。
2 错接线的判断原理三相三线有功电能表，由于存在三种电压Ua，Ub，Uc，对应则会有大概6种接线方法，同时，由于电压互感器极性误接问题，则可能出现20多种错误接线。
类似因为电流Ia，Ib，Ic会有六大接线方式，由于所连接的电流互感器则有四种错误接线，也会出现大概40多种错接线，由此看来错接线的种类较多，这对于错接线的判断会带来较大不良影响。
电能计量设备如果存在错接线问题，通常可以从以下方面入手来判断：测试电压，从中得出电压相序、PT极性等有无反接现象，测试电流分析CT 极性有无反接现象。
测试相角与功率，得出电流电压二者间的夹角。
三相三线电能表错误接线的判断方法
2016年第2期三相三线电能表错误接线的判断方法李敏１，周国友２，张军霞３（1.国网河南省电力公司新密供电公司营销部，河南新密452370；2.国网河南省电力公司郑州供电公司营销部，河南郑州450006；3.国网河南省电力公司新郑供电公司营销部，河南新郑451100）摘要：本文介绍了三相三线电能表错误接线的判断方法。
以三相三线制两元件有功电能表、电压互感器V/V接线B相接地为例，介绍了测量和判断的方法，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，即可判断出电能表的接线方式。
关键词：电能表；接线中图分类号：ＴＭ９３文献标志码：Ｂ文章编号：X(2016)02-030-02０引言电能表是电能计量的重要量具，其本身存在有误差，如电能表潜动、电能表的误差等，这些很容易引起计量误差。
错误接线包括互感器的误接线、断线、电能表的误接线或断线。
无论接线错在哪里，最终都表现为在电能计量装置发生偏差。
这个偏差远远大于本身引起的计量误差，所以正确接线很重要。
再者三相三线电能表所计电量较大，为保证电能计量的准确可靠，要求电能表必须接线正确，否则将可能产生很大的损失或误差。
正确接线只有一种，但是错误接线却有七百多种。
笔者以三相三线制两元件有功电能表、电压互感器Ｖ／Ｖ接线Ｂ相接地为例，介绍测量和判断的方法，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，即可判断出电能表的接线方式。
此方法浅显易懂，操作简单，方便实用。
１电压回路的判断方法１．１测量电压值（指线电压）用万能表或相位伏安表的电压档，测量电能表进线盒电压端子２、４、６（Ａ、Ｂ、Ｃ）间的线电压并做好记录。
三个线电压如接近相等，约为１００Ｖ，则说明电压互感器（ＴＶ）极性正确或均接反；如各线电压相差较大，且有某线间电压明显小于１００Ｖ，则说明电压回路存在断线或接触不良故障；当有某线电压接近３姨Ｕ（１７３Ｖ），则说明有一只ＴＶ极性接反。
１．２判断Ｂ相检查时将电压表一端接地，另一端依次分别触及电能表电压端子２、４、６，对地无电压者即为Ｂ相，并做好记录。
对新型三相三线电能表错接线快速判别方法的分析
对新型三相三线电能表错接线快速判别方法的分析摘要：新型三相三线电能表的现场接线较为复杂，容易出现错接线问题，需要快速、精准对其进行判别。
本文首先分析新型三相三线电能表错接线的判别原理，介绍其接线方式、判别流程以及具体判别方法。
在此基础上，提出一种利用旋转相量图的快速判别方法。
关键字：三相三线电能表；错接线问题；快速判别方法前言：电能表是电费计量装置，如果出现错接线问题，会导致计量结果出现错误，损害电力供应双方的利益，也容易引起电力公司与用户之间的纠纷。
在众多电能计量错误的案例中，由电能表错接线引起的计费错误占据较大比例。
这是由于新型三相三线电能表的接线过程较为复杂，容易出现错误。
因此，在完成接线后，要采用快速、有效的方法对其接线正确性进行判断，发现错误及时更正。
一、新型三相三线电能表的错接线判别原理（一）判别原理新型三相三线电能表主要被应用与高压计量，整个计量系统由电压、电流互感器和三相三线电能表组成，装置之间的接线情况较为复杂，容易出现错误，而且采用常规方法难以有效判别。
分别用Ua、Ub、Uc表示三相电压，用Ia、Ib、Ic 表示三线电流。
接入电表端的电压接线情况包括UaUbUc、UaUcUb、UbUaUc等六种，再加上电压互感器的极性接入错误，共有24种接线方式。
电流接线情况于此类似，电能表端的接入方式有6种，再加上电流互感器可能出现的4种误接线情况，也有24种接线方式。
电压和电流的接线组合则由576种可能，任何一个环节出现错误，都会影响最后的计量结果[1]。
根据这一情况，对新型三相三线电能表的错接线情况进行判别，主要包括以下几个步骤：（1）电压测量，判断电压相序是否正确，验证电压互感器极性；（2）电流测量，验证电流互感器极性；（3）相角或功率测量，验证电压电流的相夹角；（4）在六角图上绘制电压和电流的矢量图；（5）根据相位角余弦值判断电压和电流的矢量相别。
（二）基本判别方法根据上述原理，在实际判别过程中，首先假设电能表的电压接线正确，即UaUbUc相序正确。

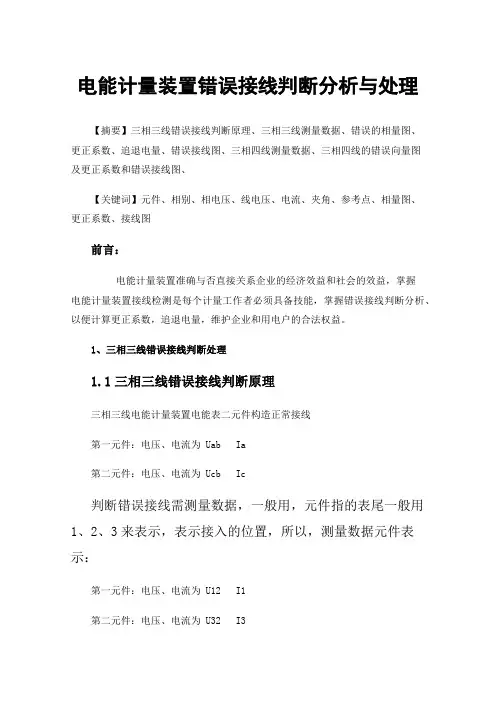

电能计量装置错误接线判断分析与处理
电能计量装置错误接线判断分析与处理【摘要】三相三线错误接线判断原理、三相三线测量数据、错误的相量图、更正系数、追退电量、错误接线图、三相四线测量数据、三相四线的错误向量图及更正系数和错误接线图、【关键词】元件、相别、相电压、线电压、电流、夹角、参考点、相量图、更正系数、接线图前言：电能计量装置准确与否直接关系企业的经济效益和社会的效益，掌握电能计量装置接线检测是每个计量工作者必须具备技能，掌握错误接线判断分析、以便计算更正系数，追退电量，维护企业和用电户的合法权益。
1、三相三线错误接线判断处理1.1三相三线错误接线判断原理三相三线电能计量装置电能表二元件构造正常接线第一元件：电压、电流为 Uab Ia第二元件：电压、电流为 Ucb Ic判断错误接线需测量数据，一般用，元件指的表尾一般用1、2、3来表示，表示接入的位置，所以，测量数据元件表示：第一元件：电压、电流为 U12 I1第二元件：电压、电流为 U32 I3这样画向量图时就可以把元件和相分开、元件指的表尾一般用1、2、3来表示，相别用A B C来表示1.2、三相三线需要测量数据（1）测量赋值-伏安相位仪测量：测量电压、电流的大小，能够判断是否存在断线问题U12 = U32= U31= I1= I3=U1-地= U2-地= U3-地=（2）需要测量相位:∠U12U32=∠U12I1 =、∠U32I3=、∠I1I2 =（3）相序判断∠U12U32= 300° 表示正相序 abc、bcc cab∠U12U32= 60°表示逆相序acb bac cba(4)三相三线需要找参考点用伏安相位仪电压测量黑笔按电能表装置上Ub(零）电压参考点红笔分别接电能表尾三元件U1 U2 U3哪个与Ub(零）参考电压为零，则表示该元件为Ub 例如：1 2 30（B）1.3、根据电压相别绘电压向量图（1）可以先以相别定坐标，建立坐标系，然后根据电压相序标注元件电压，电压 Ua Ub Uc注意因是矢量，所以应点点（3）根据前面判断的电压相序，以及接地相，判断第一、第二元件接入的电压，然后在相量图上标出U1 U2 U3 ，再画出U12 U32 。
三相三线电能计量装置错误接线检查作业指导书
三相三线有功电能表错误接线检查作业指导书一、任务要求：1、遵守安全工作规程，正确使用仪表；2、画出向量图，描述故障错误；3、列出各元件功率表达式及总的功率表达式；4、求出更正系数 二、适用范围：电压互感器采用两台单相互感器按V/v 0方式连接，电流互感器采用分开四线制连接方式。
所接负载为一块三相三线有功电能表和一块三相三线（60°）无功电能表、电压回路阻抗对称的感性负载（容性负载的分析方法可类推）功率因数COS Φ＞0.5（Φ＜60°）。
三、配备工具：一块数字式相位伏安表（仅提供一组电压测试线和一个电流钳）。
四、相关知识：（一）三相三线有功电能表正确接线的相量图（二）正确功率表达式：)30cos(1u u uv I U P ϕ+︒= )30cos(2w w wv I U P ϕ-︒= ϕϕϕcos 3)30cos()30cos(210UI I U I U P P P w w wv u u uv =-︒++︒=+= )090:900:( ≤≤-≤≤ϕϕ容性时感性时（三）电压互感器一次断线、二次断线、二次极性反接情况的电路分析。
1、电压互感器V 型接线一、二次断线时二次侧线电压数值表：下表列出了当一次断和二次断电压时，二次侧各相与相间电压的数值。
（四）电流互感器短路、断路、反极性的分析。
电流互感器短路、断路的情况，我们可以通过比对测量判断出是短路还是断路，并确定是哪一相然后恢复。
判断方法是用钳形表分别测量电能表表尾电流和电流互感器二次端钮出线的电流（此处相序我们认为一定是正确的），若两者均为0，则说明该相电流互感器断路；若电流互感器二次端钮出线的电流正常，而电能表表尾电流几乎为0，则说明该相电流互感器短路。
由于电流互感器采用的是V/v 0分开四线制连接方式，所以不应有V 相I v 电流出现。
根据电工知识有0u v w I I I ∙∙∙++=,即u w v I I I ∙∙∙+=-。
基于六角图法的三相三线电能计量装置错误接线判断
工程技术科技创新导报 Science and Technology Innovation Herald105三相三线有功电能计量装置所计电量大，其接线正确与否倍受电力贸易双方的重视，该文通过测量接入电能表的电压、电流及其相互间的相位、相序及接地点，进而画出六角图即可方便地判断误接线情况。
该文主要讨论三相三线电能表错接线情况：假设三相电路对称，电流线和电压线没有相互接错，电压、电流回路没有断路和短路，三相电流没有接入电能表。
这样，三相三线电能表的电压端钮共有6种可能的接法，其中，正相序有3种接法：a－b －c，b－c－a，c－a－b ；逆相序有3种接法：a －c－b，c －b－a，b －a－c。
电流端钮有8种可能的接法：a ，c ；c ，a ；a ，－c ；－a ，－c ；－a ，c ；－c ，a；c ，－a ；－c ，－a 。
所以6组线电压和8组电流可组成48种接线方式其中1种是正确的，其余47种都是错误，会引起计量失准。
1 测画六角图判断三相三线计量装置的误接线方式何为六角图？即借用数字式伏安相位表、相序表等测量工具，在相量图上画出各被测量与选定参考量(一般为电压相量)的相位关系来判断误接线方式的一种方法。
三相电路里六个线电压相互间的相位差均为60°，把各线电压的箭头端用虚线一一连接起来，就形成了一个六角图，见图1。
必须注意,下述测量应在负载功率因数不小于0.8的情况下进行，否则不可按此判断。
为了说明问题笔者将三相三线内部接线情况重绘于图2。
三相三线电能计量装置电能表二元件结构正常接线，第一元件电压电流为a b a，第二元件电压电流为c b c，判断错误接线需测量数据，一般用1、2、3来表示接入的位置，所以测量数据第一元件电压电流为121，第二元件分别电压电流为322。
这样画相量图时就可以把元件和相分开，元件指的是表尾一般用1，2，3来表示，相别用、、来表示；如图2。
分析步骤如下。
(1)需要测量的数据。
谈电能计量装置的错误接线及检查方法
谈电能计量装置的错误接线及检查方法前言随着人民生活水平的不断提高，用电量與日俱增，电能计量装置在人们的日常生活中随处可见，其包括各种类型的电能表、计量用电压互感器、电能计量柜（箱）等。
在电力系统的每个环节中都存在许多电能计量装置，主要用于测量发电量、供电量等，对于电力系统的发、供、用电具有重要的作用。
但是，错误的接线可能造成不精确的电能计量，导致电能表与互感器的误差增大。
因此，需要定期对电能计量装置的接线进行检查，以排除电路故障。
1 电能计量装置及错误接线类型电能计量装置主要以电能表、互感器及附件、失压计时仪及二次回路部门等共同组成，这就需要在接线过程中确保其正确性，一旦出现接线错误的情况，则可以通过不同部件有效的反映出来。
在电能计量装置接线错误发生的机率较大，大致有以下几种错误接线类型。
1.1 计量单相电路有功电能的错误接线在电能计量装置错误接线中，以计量单相电路有功电能的错误接线最为常见，在具体接线过程中，容易出现错误的情况大致有以下几个方面：其一，在进行相线和零线连接过程中，工作人员工作失误从而导致接反的情况发生；其二，在电能计量装置中，工作人员对于进出线没有进行准确的区分；其三，在对电能计量装置进行接线过程中，电流线圈和电源之间出现短路的情况；其四，工作人员在接线过程中工作不认真，忘记对电压钩连片进行连接；其五，工作人员习惯用220V 的单相电能表读数与2相乘来对380V单相负载电能进行计量，这种方法欠缺一定规范性和稳定性。
1.2 计量三相四线电路有功电能的错误接线在对三相四线有功电能表电压线圈进行连接时，则电压线圈中线很容易出现断线的情况；在其运转过程中，部分工作人员经过两台电流互感器将其连入到电路中，从而导致线错误的发生；在对三相四线电路中有功电能进行计量时，往往会利用三相三线两元件来对有功电能进行计量，这必然会导致计量的结果与实际存在较大的出入。
1.3 计量三相三线电路有功电能的错误接线在对三相三线电路有功电能进行计量时，错误接线主要以电流端子进出线接反、电压端子接线顺序不对及电压与电流相位不对应等几种情况较为常见。
三相三线电能表错误接线的判断方法
三相三线电能表错误接线的判断方法摘要：三相三线电能表的计量在供电系统中占据重要的作用，在电能表的安装接线过程中，错误接线不可避免，因此及时、迅速地查找错误接线并进行快速判断显得非常必要。
本文介绍了三相三线电能表的错误接线判断方法关键词：三相三线电能表；正确接线；判断电能表是电能计量的重要量具，其本身存在有误差。
如电能表潜动、电能表的误差等，很容易引起计量误差。
错误接线包括互感器的误接线、断线、电能表的误接线或断线，无论接线错在哪里，最终都反映在电能计量装置发生偏差。
这个偏差远远大于本身引起的计量误差，所以正确接线很重要。
再者三相三线电能表所计电量较大，为保证电能计量的准确可靠，要求电能表必须接线正确，否则将可能产生很大的损失或误差。
正确接线只有一种，但是错误接线存在七百多种。
笔者以三相三线制两元件有功电能表，电压互感器V/V接线B相接地为例，通过现场测量接入电能表的电压、电流及其相互间的相位、相序，介绍测量和判断的方法，即可方便判断出电能表接线方式。
按照此方法操作，浅显易懂，操作清晰，判断简化，方便实用。
1 电压回路的判断方法（1）测量电压值（指线电压）。
用万能表或相位伏安表的电压档，测量电能表进线盒电压端子2、4、6（A、B、C）间的线电压并做好记录。
三个线电压如接近相等，约为100V,则说明电压互感器（TV）极性正确或均接反；如各线电压相差较大，且有某线间电压明显小于100V，则说明电压回路存在断线或接触不良故障；当有某线电压接近 U（173V），则说明有一只TV极性接反。
（2）判断Ｂ相。
检查时将电压表一端接地，另一端以此分别触及电能表电压端子２、４、６，对地无电压者即为Ｂ相，并做好记录。
如皆有电压，则说明电压互感器（TV）不是V/V接线B相接地的接线方式，其可能原因是TV为Y/Y0接线或V/V接线而未将B相接地。
（3）测定三相电压的排列顺序（相序）。
用相位伏安表或相序表都行，目前相序表使用普遍又方便。
三相三线电能计量装置错误接线判断分析
三相三线电能计量装置错误接线判断分析发表时间：2019-01-15T15:58:55.030Z 来源：《基层建设》2018年第34期作者：项国钢[导读] 摘要：电能计量装置错误接线不仅会导致现场运行设备产生计量误差，而且还会导致统计数据失真，从而对整个电力系统的正常运行产生不利影响。
广东电网有限责任公司阳江阳西供电局广东阳江 529500摘要：电能计量装置错误接线不仅会导致现场运行设备产生计量误差，而且还会导致统计数据失真，从而对整个电力系统的正常运行产生不利影响。
本文将会对三相三线电能计量装置错误接线的判断方法进行介绍，为具体工作开展提供参考。
关键词：三相三线电能计量装置；错误接线；判断方法；预防措施对于电力系统而言，为了确保电能计量装置计量数据的真实性、准确性，就需要保证电能表接线正确。
通常情况下，电能表本身计量误差仅有百分之几，但是如果计量回路的接线出现差错，将会导致计量误差增到百分之几百，不仅会诱发大量的用电量差错，而且还会影响用户及电力企业的经济效益。
因此，要对电能计量装置错误接线问题给予高度的重视，以确保电能表可以在正常的接线状态下对电能进行计量。
实际上，电能计量装置错误接线种类比较多，常见的有电压、电流互感器接反；电能表的电压元件、电流元件未接入对应相别的电压、电流；电压、电流回路断路等，这些都会对电能计量结果产生影响。
在电力系统和电力用户的电能计量装置中，三相三线高压计量装置得到了广泛的应用，因此对三相三线电能计量装置错误接线问题进行分析，并提出错误接线判断方法至关重要。
1.三相三线电能计量装置错误接线判断措施 1.1有功电能计量装置的计量通常情况下，不管电能表所接负载是感性还是容性，只要其可以正确接线，将会保证有功功率沿着同一个方向进行传输，并使计量表处于正转状态。
然而，电能表处于正转状态并非是判断电能计量装置接线正确的唯一标准。
当然，如果是电能表反转、不转或随着功率因数（cosφ）值的变化时而正转，时而反转，则该电能表可能存在错误接线问题。
三相三错误接线判断方法
三相三线错误接线判断方法1、测量U10、U20、U30的电压值，哪项为0时，表示该项为B相。
当0电压未出现时，表示B相断相。
当出现电压异常时，例如只有几十伏的电压，（此时的电压大小跟表尾的负载有关联）而非全电压时，则为该元件电压断相。
如例题11.1当出现电压断相时，可简单分为两种情况考虑，一是B相断，此时U10、U20、U30皆不为0V，二是B不断，此时可在U1，U2，U3中找到谁为B相，并能判断出是哪一元件电压断相。
此时无法判断的是哪一相电压断，判断方法为测量全电压与2元件电流夹角，假设电流的状态来反推电压，如果能确定已知的全电压是由哪相与B的组成，则断相的是谁也就可以判断了。
如例题22、测量I1、I2的值，观察是否有异常现象，如果电流很小，我们需判断电流是否短路或开路，短路和开路在表尾体现的电流都十分小，但仍然有区别，短路在表尾仍然有小电流的存在，但是开路是没有的。
另外还有一种情况就是出现很大的电流，电流值是另一元件的1.5倍以上，这种可能是由于在三相三简化接线时，在表尾出现IB电流，而且此时，A或C相电流在CT处极性反接所导致。
我们知道IB电流是由IA和IC在公共线合成，他们遵循IA+IB+IC＝0当出现上诉故障时，IB电流值为其它电流的倍。
此时的IB电流就变化为IAC或ICA，其中IAC为A相CT反，ICA为C相CT反；如例题33、测量U12、U32、U31的电压值，当不出现电压断相时，正常时应为相等的全电压。
此时找出B相，使用相序表或者相位伏安表得出正确的相序。
另外还有一种情况就是出现很大的电压，电压值为另一元件的1.73 倍，造成这种现象的原因是该线电压为UA、UC 的合成电压，并此时A和C中必有一极性在PT处反接。
注意此时若使用相序表判断相序，得出的结论与实际结果相反。
如例题4，U12＝173V，U30=0V，U13=100V，U32=100V 相序表显示正转，此时的真正相序为ACB，而不是我们所以为的CAB。
电能计量装置错误接线检查
目录实例一错误现象为表尾电压正相序WUV；电流相序I u I w 方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：利用在向量图上对电压电流进行分析，判断错误接线实例二错误现象为表尾电压逆相序VUW；电流相序I u I w；U相电流极性反方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法，分析判断错误接线方法三：采用在相量图上对电压电流进行分析，判断错误接线实例三错误现象为表尾电压正相序WUV；电流相序I w I u ；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例四错误现象为表尾电压逆相序UWV；电流相序I u I w ；电流W相极性反；功率因数为容性方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析判断错误接线方法二：使用相位表，采用不对地测量电压的方法确定V相电压，分析判断错误接线方法三：使用相位表，利用向量图分析判断错误接线实例五错误现象为表尾电压正相序VWU；电流相序I u I w ；TV二次侧U相极性反方法一：使用相位伏安表测量数据，分析TV二次侧不断相极性反时的错误接线方法二：使用相位伏安表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例六错误现象为表尾电压逆相序UWV；电流相序I w I u ；W相电流极性反；TV二次侧W相极性反方法一：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法二：使用相位表测量数据，分析TV二次侧不断相极性反时的错误接线方法三：使用相位伏安表测量数据，利用原理图分析TV二次侧不断相极性反时的错误接线实例七错误现象为表尾电压正相序VWU；电流相序I u -I w ；W 相电流极性反；U相电压断方法一：使用相位表，采用对地测量确定V相电压的分析方法方法二：使用相位表，采用不对地测量确定V相电压的分析方法实例八错误现象为表尾电压逆相序WVU；电流相序I w I u ；W相电压断方法一：使用相位表，采用对地测量确定V相电压的分析方法方法二：使用相位表，采用不对地测量确定V相电压的分析方法附录一常用数学有关公式附录二怎样画向量图实例一错误现象为表尾电压正相序WUV；电流相序I u I w 方法一：使用相位表，采用对地测量电压的方法确定V相电压，分析错误接线一、测量操作步骤：1.将相位表用于测量电压的红笔和黑笔分别插入U1侧相对应的两个孔中。
电能计量装置的错误接线及接线检查方法
电能计量装置的错误接线及接线检查方法摘要：就目前的情况来看，随着经济的高速发展，各种各样的电子产品出现在人们的日常生活中，导致人们的用电需求日益增长。
在用电过程中，最不可忽视的就是电能计量装置的使用，在电能计量装置运行的过程中，如果线路发生了问题，那么就会导致电能计量的计量结果受到影响，甚至出现电能计量表的停止运行的情况，对于电力企业的收益造成影响。
在实际运行过程中，电能计量装置中的线路问题类型和检查线路的方式有很多，本文，就这些方面进行了仔细研究，归纳出了以下几点，希望能为电力企业在运用过程中提供一些帮助。
关键词:电能计量装置；错误接线；接线检查引言：作为电力企业中的重要组成部分，电能计量装置的正常使用与否直接关系到电力企业的直接收益的多少，体现了电力企业的技术管理水平的高低，影响着电力企业与用户之间的关系等。
电能计量装置在安装、运行过程中，容易受到相关技术人员的操作水平、用户的不法行为、设备质量等多方面的影响，造成用户与电力企业的利益受损。
因此，必须要重点关注电能计量装置的情况。
一、电能计量装置的内涵（一）电能计量装置的相关要求电能计量装置的主要作用是通过统计用户的电力使用情况已达到收取电费的目的，同时在记录用电量的情况下减少偷电、漏电的违法情况的出现，维护用户和电力企业的经济利益。
因此，在进行电能计量装置的安装过程中，应该要遵守以下要求：第一，在进行安装电能表和互感表的过程中，安装人员必须要端正态度，仔细的检查电能计量装置的零件的质量和类型有无问题。
第二，在安装的过程中，必须要对电能计量装置的计量结果进行测试，保证数据的误差超过规定范围。
第三，在安装过程中，必须要重点关注线路问题，保证接线无误，确保电能计量装置能够正常。
（二）电能计量装置的接线错误分析电能计量装置在电力企业运营的过程中占据了重要的地位，电能计量装置结果的准确性直接决定着电力企业的盈利情况，关系着企业与用户之间的交易是否公平公正。
三相三线有功电能表错误接线的判断方法分析
三相三线有功电能表错误接线的判断方法分析当今电力工业发展速度迅猛，为了保证电力工业工作能够安全、可靠、准确的运行，我们必须依靠安装在电力生产场所的电能测量电压、电流和功率等参数的仪器仪表来保证。
三相三线有功电能表一般有着五根到七根接线，并不复杂的结构，往往在接线时候会误接和漏接，特别是配有电流电压传感器的时候，电能表的接线往往就会出现错乱现象，接错的情况下，有可能指针不动或者倒转，这种接错方式很容易发现，接线人员可以及时的发现，给予重接。
但是如果指针正常转动，粗心的接线人员很容易忽视，那个时候测量出来的数据偏差将会非常大，这也是计量不准的主要原因之一。
1 对于三相三线有功电能表的介绍交流的能表的正确接线是保证电能表的正常工作的基本条件，因此要准确的计量电能，不仅仅要对电能表本身的精确度进行调整，对于外在的接线也要注意，并且接线引起来的误差往往很大。
研究人员在测量的时候，如果对于数据的大小有所怀疑，首先要对电能表的接线进行检查。
相对于三相四线有功电能表而言三相三线有功电能表接线比较复杂，更加容易接错，并且不容易被判断出来，因此对于三相三线有功电能表的研究有一定的代表意义。
分析电能表的接线错误的方法有很多种，当前采用的典型方法为向量图法，所谓的向量图法就是利用计量仪器对于流经电能表的电流电压的研究，绘出相应的电流电压向量图，然后在结合电路中的负载情况判断三相电能表的接线对错。
如若有误，可以再表中找到相应改进的途径。
2 电能表错误接线判断方法造成哪几种后果1）电压回路的判断方法：首先确定PT及二次回路的运行状态是否正确，测量电压表的三个电压端间的电压高低正常是电能表的电压值应该在接近100伏特，如果一个电压值明显高于100伏特，那么就说明有一根线接错了，电压互感器的极性接反。
相关人员应该及时的把线路连接正确。
其次是确定相序的正确性，若是有相序表，可以应用相序表进行测量，相序表连接之后，同向是连接正确，异向应该检查电路是否有连接错误，如果没有想学表，那么也可以用电压表来代替，测量电能表的进线端和电压互感器的同名端电压，如果电压为零则为同向，不为零就是异向。
三相三线电能计量装置错误接线的判断和预防
三相三线电能计量装置错误接线的判断和预防1. 引言为保证电能计量装置计量数据的准确性，必须保证其中的电能表接线正确。
电能表本身的计量的误差通常只有百分之几，可是一旦其计量回路的接线错误，所造成的误差可能就会激增到百分之几百。
这样，一旦计量出现几分误差，会造成几百几千分的误差量，导致大量的用电量差错，给企业和用户带来极大的经济损失和不便。
因此，对现场电能计量装置等设备的接线问题一定要有足够重视，确保电能表在正常的接线状态下计量电能。
电能表出现接线错误的种类数量很多，通常有：电流、电压互感器接反; 电流、电压回路断路或断路; 电能表的电流元件、电压元件不是接入对应相别的电流、电压等。
在这里，因为三相三线的高压计量装置是广泛应用于电力用户和电力系统的电能计量装置，因此，这里只分析三相三线电能计量装置错误接线的相关内容。
2.三相三线电能计量装置错误接线的判断方法为保证计量内容的准确性，电能计量装置的接线步骤是关键，必须保证电能计量装置的接线正确，并在其运行前和运行中进行定期检修，保证接线情况良好。
接线检查分为带电检查和停电检查。
以下情况需要停电检查：新装的电流、电压互感器; 更换的电流、电压互感器; 投入运行前的二次回路电能计量装置。
还有，在无法判断接线是否正确时已经投入使用的电能计量装置或需要进一步核实带电检查的结果时同样需进行停电检查，这里需要检查的内容是：核对电流、电压互感器的极性、变比、接线组别; 进行二次电缆的导通和接线端子的检查。
在对计量装置进行停电检查结束后，投入运用时要进行带电检查，同时进行周期检查时也需进行带电检查，从而确保电能计量装置的正确接线。
2.1有功电能计量装置的计量无论电能表所接负载是容性还是感性，只要其接线正确，有功功率的传输方向保持不变，则计量表都是处于正转状态。
也就是说，不能因为观察到电能表处于正转状态就判断其接线一定正确。
当然，若是电能表不转、反转或着随着（功率因数）的值时而反转，时而正转，则可以判断此时的电能表可能出现接线错误。
感性负载下三相三线错误接线快速判断
139科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 动力与电气工程近些年电力公司举办了各类职工技能竞赛,其中电能表故障判断为众多竞赛项目之一,比赛中要取得较好的成绩除了判断正确,加快判断速度已然成为首要解决的问题。
针对该项目,我们在比赛中总结了相关的经验,对感性负载下46种错误接线的相关规律进行了总结,从而提高在感性负载下三相三线电能表故障判断的速度及正确度。
1 常用计量故障判断原理及方法三相三线两元件有功电能计量装置能基本保证i A+i B +i C =0,仅用两个元件就能正确计量三相电能,而且为高供高计,电能表安装在用户变压器的高压侧。
其故障接线包括电能表电压回路和电流回路的错误接线、电压互感器和电流互感器的极性反接、电压互感器的断相、电流互感器的开路和短路、电流互感器铭牌上额定变比与其实际变比不同、互感器和电能表各个端钮的虚假接线(存在绝缘物质或锈蚀现象使其接触不良)等。
如故障接线是由一种因素产生的,习惯上称为单因素故障接线,这些单因素故障接线一般都可以用“电能表现场校验仪”判断出来;如故障接线是由两种或两种以上因素引起的,则称为多因素故障接线,判断起来有一定难度。
这里指的故障接线,不仅指少计电量的错误接线,而是泛指所有类型的错误接线,因此也可能是电能表走快,多记电量,这时供电公司应给用户退还多交的电费。
熟悉掌握各种故障接线时更正系数的计算,进一步退补电量,从“量”的角度规范电费的抄、核、收工作,是搞好营业工作的基础。
一般,电能计量装置错误接线的类型有以下几点。
(1)缺相。
电压、电流量或一、或全缺失,如有电压开路,电流开(短)路等。
(2)接反。
电压、电流互感器极性接反或电流接反。
(3)移相。
进电能表的电压、电流不是电能表接线规则中所需的电压、电流。
供电营业中,正确退补电量的关键在于计算出各种故障接线时的更正系数,一般方法是先画出接入电能表的各个电流、电压的向量图,进行分析,根据分析结果写出故障接线时的功率表达式P 计,在测算出用户的功率因数角φ后,最后计算G X =P 真/P 计的具体数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相三线电能计量装置误接线快速判断
摘要：介绍了三相三线电能计量装置中电能表错误接线的分析过程，提出了错误接线更正系数的快速计算方法，为实际工作提供了有效的参考。
关键词：电能计量装置；错误接线；更正系数
0、引言
随着电力体制改革的不断深入，用户数量的不断增加，电能计量装置也随之增长，电能计量装置作为“公平秤”，其作用越来越重要。
电能计量是否准确，除了采用高准确度的计量装置准确计量电能外，还必须减少电能计量装置错误接线造成的电量不准。
一旦发生错误接线，可能会使电能计量的误差很大，这会给客户或供电企业带来极大的经济损失。
为了把握好电能计量这一重要环节，电能计量人员必须具备更高的理论基础和专业素质、技能，必须能根据现场测量数据快速判断诸多电能计量中存在的问题，计算和追补因错误接线造成的流失电量，挽回经济损失。
在电力系统和电力用户中，计量装置的错误接线是时有发生的。
单相电能表接线较为简单，出现接线错误时容易分析，三相四线电能表采用分相法即可分析出接线正确与否。
而经电流互感器（TA）、电压互感器（TV）接入的三相三线电能表误接线的种类和几率较多，出现接线错误，且不易分析判断，文章主要介绍三相三线计量装置错误接线的分析与判断，该方法也同样适用于经互感器接入的三相四线电能表接线的检查。
1、判断电能表电流端钮所属相别
先判断电流回路接地是否正确，可用一根两端带夹子的短路导线来确定，将导线夹子一端接地，另一端依次连接电能表电流端钮，若电能表转速变慢，则该端钮没有接地，若电能表转速无变化，则该端钮就是接地点，若电能表转速都无变化，说明电流回路未接地或电能表电流端钮两端接地，遇此情况应先查明处理后，再做其他测试。
用钳型电流表依次测量电能表电流端钮进线及出线端公共连线电流，当电能表电流端钮进线及出线端公共连线电流值接近相等时，即IN=I1=I2，说明I1、I2二相电流极性相同。
当电能表出线端公共连线电流接近电能表电流端钮进线电流的倍时，即IN= I1= I2，说明其中I1、I2有一相极性接反；当电能表出线端公共连线电流为零，而电能表电流端钮进线电流不为零时，说明电能表出线端公共连线回路断开，遇此情况，应先连通电能表出线端公共连线回路，再做其他检测。
2、判断电能表电压端钮所属相别
用万用表测量电能表电压端钮三相线电压，在正常情况下，三相线电压是接近相等，约为100V，即U12=U23=U31=100V，若测得电压中有大约0V、50V 情况出现时，说明电压互感器一次侧或二次侧断线，先查明处理后，再做其他检测。
若测得某两相线电压约为173V时，说明有一台电压互感器绕组极性接反，且余下相为B相。
（1）确定接地相。
依次测量电能表电压端钮对地电压值，如有两个电压端钮对地电压为100V，余下一相对地电压为0，说明对地电压为0相是接地相（UB）。
（2）再用相位表测出ΦU12-ΦU31之间的夹角，确定三相电压相序。
由以上步骤判断出电压、电流的实际极性情况，针对电能表的错误接线，下面给出了改正方法：
（1）电压与电流仅有一相反极性：如测得某元件电压与电流极性相反，则根据第一步、第二步中得出的电压还是电流极性接反改变相应极性即可。
（2）电压与电流分别有一相反极性：如发生在同一元件中，改变同一元件的电压与电流极性即可；如发生在不同元件中，改变某一元件电流极性，另一元件电压极性即可。
4、更正系数的计算
电能表错误接线所计量的电能量是不准确的，电能计量直接关系到发电、供电和电力客户的经济利益，电能计量的准确、公平、公正直接关系到各方的经济利益。
电能表错误接线分析的目的之一，是通过对错误接线的相量分析，判定实际的接线方式，推出电能表在错误接线时所计量的功率占正确电表的百分比，从而得出实际电能值，最终确保供用电双方的公平交易。
更正系数等于电能表正确接线时的功率与错误接线时的功率之比，错误接线时电能表所记录的功率可按元件计算，为电能表每个元件实际所接功率之和，其中每一元件实际所接功率为所接电压、电流以及电压与电流间夹角的余弦乘积。
5 、结论
文章探讨了三相三线电能表在计量中的错误接线处理方法，以及误接线时更正系数的计算方法。
在实际应用中，可利用本文给出的推断原理以及公式来对错误接线进行分析，计算更正系数，对错误电量进行退补。
该分析方法通俗易懂，所测数据较少，层次分明，环环相扣，查找问题快捷简便，在实际中具有很强的可操作性。
参考文献
[1]邱炳正.交流电度表错误接线百例解析[M].北京：中国计量出版社，1990.
[2]孟凡利，祝素云，李红艳.运行中电能计量装置错误接线检测与分析[M].北京：中国电力出版社，2006.
[3]牛鹏飞，赵大为，邸哲清，段富，张兴忠.相位角表法的分析与应用[J].山西电力，2008，（2）：29-31.
[4]汤大勇.三相三线电能计量装置接线检查探讨[J].电力职业技术学刊.2011，（1）：18-20.
[5]吴安岚，马娟，李建兴，呼新远.两元件电能计量装置接线错误判断方法探讨[J].电测与仪表，2004，（4），15-22.。
