木材霉变

1 木材的变色夏其种类
木材变色，简单地说，就是由于受环境(阳
光、氧气、水份、温度)和微生物(真菌)的作用，其
表面发生的颜色变化。

原木锯材、木制品都可能
发生变色。

树木砍伐后，原木端头及不完好树皮
下容易发生变色。

原术加工后，锯材(板材、方材)
在存放、加工过程中，也容易发生蓝变、褐变、霉
变等。

木材制成木制品后，在使用过程中仍有可
能发生变色。

木材颜色变化的种类很多，从木材
本色(白色／淡黄色／浅褐色等)变为粉色、红色、
蓝色、绿色、灰色、深灰色、褐色、灰褐色、深褐色、黑色等等。

木材的变色因其发生原因的不同，可分为两
类，一类是化学变色，包括单宁变色和氧化变
色；另一类是真菌变色，包括霉变和蓝变(又称青
变、边材变色)。

其中真菌变色更为常见，造成的
影响更为严重。

一般所说的木材变色是指真菌变
色。

2 木材的化学变色
许多树种的木材，当其含水率较高时或较长
时间地暴露在潮湿的空气中会发生变色，不是由
真菌侵染木材造成的，而是由于木材中的某些成
分发生化学反应而引起的，称为化学变色。

木材中的单宁、色素、生物碱、糖类、酚类及
其它有机物的氧化缩合反应，其中最主要的是木
材中酚类物质的氧化。

酚类化合物具有苯环结
构，易于被氧化，这是产生化学变色的原因。

酚
类化合物氧化前为无色，有些可溶于水；氧化
后，生成不溶于水的缩合物，颜色为红色、红褐
色、褐色，因此化学变色又称为氧化变色。

某些术材中含有单宁，又称植物鞣质，是多
元酚类的混合物，当在潮湿条件下与铁接触，其
中的单宁与铁会发生化学反应(络合反应)形成
单宁酸铁。

单宁酸铁呈黑色，是用来制造墨水的
主要原料，因此使得木材的颜色变黑。

根据铁量
·’0 ·
的多少和木材与铁接触时间的长短，木材的颜色
变为浅灰色至蓝黑色。

同样，将木材浸泡在含铁
量高的水中，木材也会发生这种化学变色。

另外，
木材与铜或铜台金接触．由于木材中的单宁与铜
发生化学反应，生成单宁酸铜，也会使木材变色
(浅红色)。

在木材干燥过程中+也常发生化学变色。

这
主要是由于木材干燥速度慢造成的，与垫木接触
的部位尤其如此。

化学变色的特点是变色深度浅，变色比较均
匀一致。

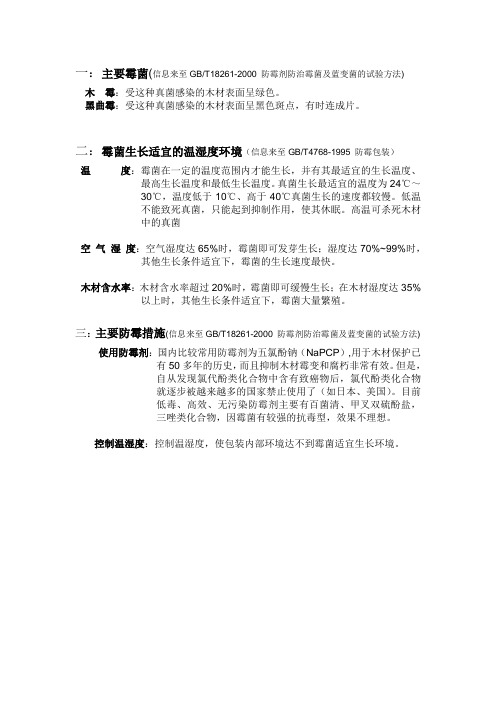

3 木材的霉变
木材发霉会使木材的表面和边材变色，但发
霉的变色范围更浅一些，其变色是由有色孢子产
生的。

由于霉菌的孢子只是在木材的表面上繁殖
生长，所以木材的发霉只限于木材的表面或靠近
表面很浅的一层。

发霉常使木材呈绿色、白色、黑色，偶尔也呈
其它颜色。

霉菌造成的变色常呈絮状或斑点状。

在温暖和潮湿的气候下，或在通风不良的环境
中，容易使沉积在木材表面的霉菌孢子繁殖而长
霉。

引起木材霉变的真菌有木霉(Trichoderma
sp．)、青霉(Penicillium spp．)、曲霉(Aspergillus
spp．)、毛霉(Mucro)等。

木霉属真菌中最主要的
是绿色木霉，受这种真菌感染的木材表面呈绿
色。

青霉属和曲霉属真菌种类很多，晟常见的如
黑曲霉，木材感染这种霉菌后，表面呈黑色斑
点，有时连成片。

霉菌对环境和基物的适应性和忍耐力比兰
变菌和腐朽菌要强，霉菌对化学药物的耐药性也
很强，甚至与某些有毒性的化学药物接触时仍能
生长，因此在某些防腐处理后的术材上仍能发现
霉变。

由于木材霉变的结果只是使木材表面变色，且变色的范围较浅，因而可用刷子清除，也可用
刨掉表面层的方法清除。

霉变对木材本身质是的
影响不大，因此，通常不认为是缺陷但是霉菌
侵染木材后，可增加液体对木材的渗透性．从而
可促进兰变的生成
4 木材的蓝变
木材蓝变通常指木材出现的所有边材变色，
蓝变是木材边材变色的一种总称除变为蓝色
外，还包括其他颜色的变化，如黑色、粉色、绿色
等。

引起木材蓝变的真菌有球二孢属(Botryo—
diplodia sp．)、长喙壳属(Ceratoeystis sp．)、色二
孢属Diploda sp．)等，危害橡胶木最严重的是可
可二球孢(B0try0dlpl0dia theobromae Pat．)
4．1 蓝变的特点
蓝变在针叶材和阔叶材中都能发生，但是通
常只发生在边材。

在适宜的条件下，蓝变多发生在锯材的表面
和原木的端头。

若条件适宜，蓝变菌可从木材表面渗透到术
材内部，导致深层变色。

浅色木材更易遭受蓝变菌的侵害，如橡胶
木、红松、马尾松、柳桉、枫木等。

蓝变不会导致木材结构的损失(不影响木材
强度)，但蓝变木材翩成的成品客户难于接收。

4．2 木材易于蓝变的原因
木材的变色是由于变色真菌在木材上繁殖、
生长引起的。

木材的变色受以下因素影响；
1)水分：只有当木材含水率高于20 时，变
色真菌等微生物才能繁殖、生长因此，采伐后的木材若能立即干燥到含水率为2O 以下，而且
在加工和使用中始终将含水率保持在20 以下
时就能防止蓝变。

2)营养物质(养料)：各种木材真菌所需的
最适宜的营养成分是不同的，但是，所有真菌都能从木材中得到它们所需的营养物质。

术材中的碳水化台物，即淀粉和单糖是蓝变菌生长所需要的能量另外．木材中的微量物质(无机盐、氮化合物等)也是真菌生长所必需的，但需要量极少。

由于橡胶木中的淀粉和单糖含量比其他木材高
很多，因此橡胶木比其他木材更容易发生蓝变。

3)空气：大多数真菌都是好气菌，必须在有
氧气的状况下才能生长。

但它们所需的氧气量很少，当空气中的氧气含量达到1 时，真菌就能
生长，因此，用隔绝空气(氧气)的办法来控制蓝变苗的生长是不现实的。

4)温度：木材微生物在一定的温度范围内
才能生长，并有其最适宜的生长温度、最高生长温度和最低生长温度。

真菌生长最适宜的温度为20～30(．温度低于10c、高于35 C，真菌生长的速度都较慢。

低温(寒冷)不能致死真菌，只能起到抑制作用，使其休眠。

高温(如窑干、高温灭菌)可杀死木材中的真菌。

4．3 蓝变的危害
4．3．1 蓝变的术材更易腐朽
通常．木材先发生蓝变，然后再发生腐朽
而有时可能只看到蓝变后期形成的明显的腐朽
虢陷也呵说，变色是腐朽的先兆。

4．3．2 变色增加了木材的渗透性
由于蓝变真菌菌丝的穿透，形成了许多的小
孔，这就增加了木材的渗透性。

干燥后的蓝变木
材的吸湿性增加，吸潮后腐朽菌易于生长繁殖。

4．3．3 如果不加预防，蓝变菌的菌丝能深入
到木材的深处，形成内部变色。

木材内部变色是
由于感染变色真菌的木材表面很快干燥，干燥的
木材表面没有足够的水分提供给真菌，使真菌发
展成有色的菌丝。

这样，木材表面的菌是无色的
(还未发展为有色的菌丝)，因此木材表面看不到
变色。

但是，干燥的木材表面并不能阻止菌丝向
木材内部蔓延。

如果木材内部是潮湿的，那么菌
丝就会在术材内部继续繁殖、发展，从而成为有
色的菌丝，造成木材内部变色。

4．3．4 降低木材价值
由于变色，使木材的外观、不好看，用户往
往拒绝接受这种变色的木材或木制品，特别是作
为装饰用术材、家具以及其它木材外观较重要的
领域中使用的木材，或者要求降价，因此在商业
上，防治术材变色是保持木制品价值的一个重要
方面。

4．4 蓝变的预防和控制
1)砍伐后，原木应尽快加工，越快越好
因为变色菌和霉菌危害新鲜原木、新鲜锯
材、未干燥和半干燥板材，因此采伐后的原木应
尽快锯解加工，以减少生物因子侵害原木端头
(新鲜表面)的可能性
2)加工后的木材应尽快干燥
原木锯解加工制成锯材后，裸露出的新鲜木
材表面增加，其含水率正适台变色菌的繁殖、生长，因此应尽快将木材的含水率降低至20 以
下，亦即尽快将木材干燥。

3)及时用防变色药剂处理木材(原木、锯材)
如果砍伐后的原木不能及时进行锯解加工，
而又是容易蓝变的树种(如橡胶木、某些松木、枫
木等)，则需进行防蓝变处理。

如果原木锯解后的锯材不能及时进行窑干，
或在窑干前进行气干(自然干燥、风干)，则应及
时用防蓝变剂处理。

如果木材已经变色，防蓝变药剂不能将变色
除掉。

但是，防蓝变药剂可防止真菌在未变色的
木材上的移殖(形成菌落)和生长。

a．防蓝变／防霉的处理方法
原木的处理方法很简单，将防蓝变剂喷淋到
原木端头即可。

在树皮剥落的部位，也要喷淋防
蓝变剂，以防止蓝变菌从边皮部位侵入木材。

锯材的处理方法有两种：一种是锯解后的锯
材马上单根地在浸渍槽中浸泡，浸渍时问通常为
1 5秒～3O秒。

另一种方法是将锯解后的锯材堆垛，捆绑后，用叉车将材堆吊人浸泡槽中，浸泡
2～3分钟(以每根木材都浸到防兰变剂为准)，
然后吊出，重新堆垛，此时要在各层木材之间加
入隔条使空气能在各层木材之间流动。

b．防蓝变／防霉的处理量
木材用防蓝变／防霉剂处理，处理量通常以
木材的面积来计算。

因此，处理量与木材尺寸、药剂的使用浓度等相关。

以木材的尺寸为2m 长、
10cm宽、5cm厚为例，每根木材的面积为：(2×0．1)× 2+ (2×0．05)×2+ (0．1×0．05)×2— 0．
61m ，每m。

木材为100根，总面积为61m。

例如，用Antiblu 20EC处理木材Antiblu
20EC 的使用浓度为1．oH，因此1升Antiblu
20EC浓缩液可配成1O0升防蓝变／防霉剂工作
溶液，即100 kg溶液。

而要求的处理量约为
ZOOg／m ，即0．2 kg／m ，故，lkg Amiblu
20EC浓缩液(100 kg防蓝变／防霉剂工作溶液)
可处理的木材数量为：100kg÷ZOOg／m。

一500 m 。

而1111 木材的面积为61m ，所以，lkgAn tiblu 2OEC 浓缩液可处理木材500÷61= 8．2
m 3。

c．木材的后处理
防蓝变／防霉处理后，必须遵循(采用)适当
的堆垛和干燥方法，以避免木材二次变色应将
处理后的木材码放在通风良好，且防雨的地方，·】2·
例如气干棚．以防止雨水淋湿木材同时这也有
助于减少干燥缺陷．如开裂、扭曲等。

木材进行防蓝变／防霉处理后，建议在干燥
实践中采用如下堆垛法：
木材材堆的宽度不宜超过1．8m，否则材堆
中部木材的干燥将很慢村堆的长度则取决于木
材的长度、干燥棚的高度和空间的大小。

相邻材堆之间的距离一般应大于45cm)，材
堆基础应为水泥地面，或能在干燥期间保持干
燥，而且无种子，垃圾等杂物。

木材材堆上方必须有棚子(顶)．以保证在任
何情况下材堆都不被淋湿
材堆下面应有支撑物。

建议使用可移动的水
泥砖，高度以O．3m 或为宜．支撑物之间的距离应与隔条的距离相等。

隔条应使用相同厚度并经创光的木材，而且
应完全气干或窑干，以减少其所支撑的木材开
裂隔条的码放应上下对齐。

另外，如果材堆所有
外侧(外边缘)都呈垂直平面，则有利于材堆边部
木材的均匀干燥
请勿使用厚度小于25ram 的隔条。

板间距离应达到1 5 50ram，以使空气可以
垂直流动。

5 防蓝变剂／防毒剂
五氯酚钠(NaPCP)在我国一直用于控制(防
止)蓝变和霉变的产生氯代酚类如四氯酚、五氯
酚、五氯酚钠等用于木材保护已有50多年的历
史，而且抑制木材蓝变、霉变和腐朽非常有效。

但
是，自从发现氯代酚类化合物中含有致癌的
dioxin类化合物后，氯代酚类化合物就逐步被越
来越多的国家禁止使用了。

五氯酚钠的危害包括：致癌，损害中枢神经，
导致血液系统紊乱，损害肝和肾、引起胃疼、呕
吐、恶心、发烧，刺激眼睛、皮肤，呼吸系统
禁止使用五氯酚钠的国家有：瑞典，德国，
西班牙，智利，丹麦，瑞士，意大利，希腊，印度
尼西亚，日本，新西兰，澳大利亚，美国(限制使
用)。

自从8O年代以来，世界许多研究机构进行
了高效、低毒、无污染的防止木材蓝变、霉变的保
护药剂的筛选、开发，筛选的化合物多达近千种。

目前，得到大多数国家普遍认可的新的化合物包
括：氰硫基甲硫基苯并噻唑(TCMTB)、甲叉双
硫酚盐(MBT)、3一碘代一2一丙炔基甲酸丁胺(1PBC)、季镀盐[如：二癸基二甲基氯化铵
(DDAC)]、八羟基喹啉铜、三唑类化台物(如：
azaconaz|e，hexaconzole)、百菌清(chlorothalonil)
等
在选择防蓝变剂／防霉剂时，需考虑药剂的
各种性能，包括：
①防蓝变／防霉的效果；②药剂对人畜的毒
性；@药剂的挥发；④药剂的腐蚀性；⑤药剂的
稳定性；@药剂对环境／生态的影响；⑦药剂的
可燃性；⑧药剂的成本(特别是处理成本——处
理每立方米木材的成本)；@是否容易使用。

现将防蓝变剂／防霉剂的主要商品名称和生
产厂家附文后供参考。

【康洁墙壁克霉王】淘宝网厂价直销店友情回复：
变、边材变色)。

其中真菌变色更为常见，造成的影响更为严重。

一般所说的木材变色是指真菌变色。

2 木材的化学变色
许多树种的木材，当其含水率较高时或较长
时间地暴露在潮湿的空气中会发生变色，不是由真菌侵染木材造成的，而是由于木材中的某些成分发生化学反应而引起的，称为化学变色。

木材中的单宁、色素、生物碱、糖类、酚类及
其它有机物的氧化缩合反应，其中最主要的是木材中酚类物质的氧化。

酚类化合物具有苯环结构，易于被氧化，这是产生化学变色的原因。

酚类化合物氧化前为无色，有些可溶于水；氧化后，生成不溶于水的缩合物，颜色为红色、红褐色、褐色，因此化学变色又称为氧化变色。

某些术材中含有单宁，又称植物鞣质，是多
元酚类的混合物，当在潮湿条件下与铁接触，其中的单宁与铁会发生化学反应(络合反应)形成
单宁酸铁。

单宁酸铁呈黑色，是用来制造墨水的主要原料，因此使得木材的颜色变黑。

根据铁量·’0 ·
的多少和木材与铁接触时间的长短，木材的颜色变为浅灰色至蓝黑色。

同样，将木材浸泡在含铁量高的水中，木材也会发生这种化学变色。

另外，木材与铜或铜台金接触．由于木材中的单宁与铜发生化学反应，生成单宁酸铜，也会使木材变色(浅红色)。

在木材干燥过程中+也常发生化学变色。

这
主要是由于木材干燥速度慢造成的，与垫木接触的部位尤其如此。

化学变色的特点是变色深度浅，变色比较均
匀一致。

3 木材的霉变
木材发霉会使木材的表面和边材变色，但发
霉的变色范围更浅一些，其变色是由有色孢子产生的。

由于霉菌的孢子只是在木材的表面上繁殖生长，所以木材的发霉只限于木材的表面或靠近表面很浅的一层。

发霉常使木材呈绿色、白色、黑色，偶尔也呈
其它颜色。

霉菌造成的变色常呈絮状或斑点状。

在温暖和潮湿的气候下，或在通风不良的环境中，容易使沉积在木材表面的霉菌孢子繁殖而长霉。

引起木材霉变的真菌有木霉(Trichoderma
sp．)、青霉(Penicillium spp．)、曲霉(Aspergillus
spp．)、毛霉(Mucro)等。

木霉属真菌中最主要的
是绿色木霉，受这种真菌感染的木材表面呈绿
色。

青霉属和曲霉属真菌种类很多，晟常见的如
黑曲霉，木材感染这种霉菌后，表面呈黑色斑
点，有时连成片。

霉菌对环境和基物的适应性和忍耐力比兰
变菌和腐朽菌要强，霉菌对化学药物的耐药性也
很强，甚至与某些有毒性的化学药物接触时仍能
生长，因此在某些防腐处理后的术材上仍能发现
霉变。

由于木材霉变的结果只是使木材表面变色，且变色的范围较浅，因而可用刷子清除，也可用
刨掉表面层的方法清除。

霉变对木材本身质是的
影响不大，因此，通常不认为是缺陷但是霉菌
侵染木材后，可增加液体对木材的渗透性．从而
可促进兰变的生成
4 木材的蓝变
木材蓝变通常指木材出现的所有边材变色，
蓝变是木材边材变色的一种总称除变为蓝色
外，还包括其他颜色的变化，如黑色、粉色、绿色
等。

引起木材蓝变的真菌有球二孢属(Botryo—
diplodia sp．)、长喙壳属(Ceratoeystis sp．)、色二
孢属Diploda sp．)等，危害橡胶木最严重的是可
可二球孢(B0try0dlpl0dia theobromae Pat．)
4．1 蓝变的特点
蓝变在针叶材和阔叶材中都能发生，但是通
常只发生在边材。

在适宜的条件下，蓝变多发生在锯材的表面
和原木的端头。

若条件适宜，蓝变菌可从木材表面渗透到术
材内部，导致深层变色。

浅色木材更易遭受蓝变菌的侵害，如橡胶
木、红松、马尾松、柳桉、枫木等。

蓝变不会导致木材结构的损失(不影响木材
强度)，但蓝变木材翩成的成品客户难于接收。

4．2 木材易于蓝变的原因
木材的变色是由于变色真菌在木材上繁殖、
生长引起的。

木材的变色受以下因素影响；
1)水分：只有当木材含水率高于20 时，变
色真菌等微生物才能繁殖、生长因此，采伐后的
木材若能立即干燥到含水率为2O 以下，而且
在加工和使用中始终将含水率保持在20 以下
时就能防止蓝变。

2)营养物质(养料)：各种木材真菌所需的
最适宜的营养成分是不同的，但是，所有真菌都能从木材中得到它们所需的营养物质。

术材中的碳水化台物，即淀粉和单糖是蓝变菌生长所需要的能量另外．木材中的微量物质(无机盐、氮化合物等)也是真菌生长所必需的，但需要量极少。

由于橡胶木中的淀粉和单糖含量比其他木材高
很多，因此橡胶木比其他木材更容易发生蓝变。

3)空气：大多数真菌都是好气菌，必须在有
氧气的状况下才能生长。

但它们所需的氧气量很少，当空气中的氧气含量达到1 时，真菌就能生长，因此，用隔绝空气(氧气)的办法来控制蓝变苗的生长是不现实的。

4)温度：木材微生物在一定的温度范围内
才能生长，并有其最适宜的生长温度、最高生长温度和最低生长温度。

真菌生长最适宜的温度为20～30(．温度低于10c、高于35 C，真菌生长的速度都较慢。

低温(寒冷)不能致死真菌，只能起到抑制作用，使其休眠。

高温(如窑干、高温灭菌)可杀死木材中的真菌。

4．3 蓝变的危害
4．3．1 蓝变的术材更易腐朽
通常．木材先发生蓝变，然后再发生腐朽
而有时可能只看到蓝变后期形成的明显的腐朽
虢陷也呵说，变色是腐朽的先兆。

4．3．2 变色增加了木材的渗透性
由于蓝变真菌菌丝的穿透，形成了许多的小
孔，这就增加了木材的渗透性。

干燥后的蓝变木材的吸湿性增加，吸潮后腐朽菌易于生长繁殖。

4．3．3 如果不加预防，蓝变菌的菌丝能深入到木材的深处，形成内部变色。

木材内部变色是由于感染变色真菌的木材表面很快干燥，干燥的木材表面没有足够的水分提供给真菌，使真菌发展成有色的菌丝。

这样，木材表面的菌是无色的(还未发展为有色的菌丝)，因此木材表面看不到变色。

但是，干燥的木材表面并不能阻止菌丝向木材内部蔓延。

如果木材内部是潮湿的，那么菌丝就会在术材内部继续繁殖、发展，从而成为有色的菌丝，造成木材内部变色。

4．3．4 降低木材价值
由于变色，使木材的外观、不好看，用户往
往拒绝接受这种变色的木材或木制品，特别是作为装饰用术材、家具以及其它木材外观较重要的
领域中使用的木材，或者要求降价，因此在商业
上，防治术材变色是保持木制品价值的一个重要
方面。

4．4 蓝变的预防和控制
1)砍伐后，原木应尽快加工，越快越好
因为变色菌和霉菌危害新鲜原木、新鲜锯
材、未干燥和半干燥板材，因此采伐后的原木应
尽快锯解加工，以减少生物因子侵害原木端头
(新鲜表面)的可能性
2)加工后的木材应尽快干燥
原木锯解加工制成锯材后，裸露出的新鲜木
材表面增加，其含水率正适台变色菌的繁殖、生长，因此应尽快将木材的含水率降低至20 以
下，亦即尽快将木材干燥。

3)及时用防变色药剂处理木材(原木、锯材)
如果砍伐后的原木不能及时进行锯解加工，
而又是容易蓝变的树种(如橡胶木、某些松木、枫
木等)，则需进行防蓝变处理。

如果原木锯解后的锯材不能及时进行窑干，
或在窑干前进行气干(自然干燥、风干)，则应及
时用防蓝变剂处理。

如果木材已经变色，防蓝变药剂不能将变色
除掉。

但是，防蓝变药剂可防止真菌在未变色的
木材上的移殖(形成菌落)和生长。

a．防蓝变／防霉的处理方法
原木的处理方法很简单，将防蓝变剂喷淋到
原木端头即可。

在树皮剥落的部位，也要喷淋防
蓝变剂，以防止蓝变菌从边皮部位侵入木材。

锯材的处理方法有两种：一种是锯解后的锯
材马上单根地在浸渍槽中浸泡，浸渍时问通常为
1 5秒～3O秒。

另一种方法是将锯解后的锯材堆
垛，捆绑后，用叉车将材堆吊人浸泡槽中，浸泡
2～3分钟(以每根木材都浸到防兰变剂为准)，
然后吊出，重新堆垛，此时要在各层木材之间加
入隔条使空气能在各层木材之间流动。

b．防蓝变／防霉的处理量
木材用防蓝变／防霉剂处理，处理量通常以
木材的面积来计算。

因此，处理量与木材尺寸、药
剂的使用浓度等相关。

以木材的尺寸为2m 长、
10cm宽、5cm厚为例，每根木材的面积为：(2×
0．1)× 2+ (2×0．05)×2+ (0．1×0．05)×2— 0．
61m ，每m。

木材为100根，总面积为61m。

例如，用Antiblu 20EC处理木材Antiblu
20EC 的使用浓度为1．oH，因此1升Antiblu
20EC浓缩液可配成1O0升防蓝变／防霉剂工作
溶液，即100 kg溶液。

而要求的处理量约为
ZOOg／m ，即0．2 kg／m ，故，lkg Amiblu
20EC浓缩液(100 kg防蓝变／防霉剂工作溶液)
可处理的木材数量为：100kg÷ZOOg／m。

一500 m 。

而1111 木材的面积为61m ，所以，lkgAn tiblu 2OEC 浓缩液可处理木材500÷61= 8．2
m 3。

c．木材的后处理
防蓝变／防霉处理后，必须遵循(采用)适当
的堆垛和干燥方法，以避免木材二次变色应将
处理后的木材码放在通风良好，且防雨的地方，·】2·
例如气干棚．以防止雨水淋湿木材同时这也有
助于减少干燥缺陷．如开裂、扭曲等。

木材进行防蓝变／防霉处理后，建议在干燥
实践中采用如下堆垛法：
木材材堆的宽度不宜超过1．8m，否则材堆
中部木材的干燥将很慢村堆的长度则取决于木
材的长度、干燥棚的高度和空间的大小。

相邻材堆之间的距离一般应大于45cm)，材
堆基础应为水泥地面，或能在干燥期间保持干
燥，而且无种子，垃圾等杂物。

木材材堆上方必须有棚子(顶)．以保证在任
何情况下材堆都不被淋湿
材堆下面应有支撑物。

建议使用可移动的水
泥砖，高度以O．3m 或为宜．支撑物之间的距离应与隔条的距离相等。

隔条应使用相同厚度并经创光的木材，而且
应完全气干或窑干，以减少其所支撑的木材开
裂隔条的码放应上下对齐。

另外，如果材堆所有
外侧(外边缘)都呈垂直平面，则有利于材堆边部
木材的均匀干燥
请勿使用厚度小于25ram 的隔条。

板间距离应达到1 5 50ram，以使空气可以
垂直流动。

5 防蓝变剂／防毒剂
五氯酚钠(NaPCP)在我国一直用于控制(防
止)蓝变和霉变的产生氯代酚类如四氯酚、五氯酚、五氯酚钠等用于木材保护已有50多年的历
史，而且抑制木材蓝变、霉变和腐朽非常有效。

但是，自从发现氯代酚类化合物中含有致癌的
dioxin类化合物后，氯代酚类化合物就逐步被越。
