城市快速路

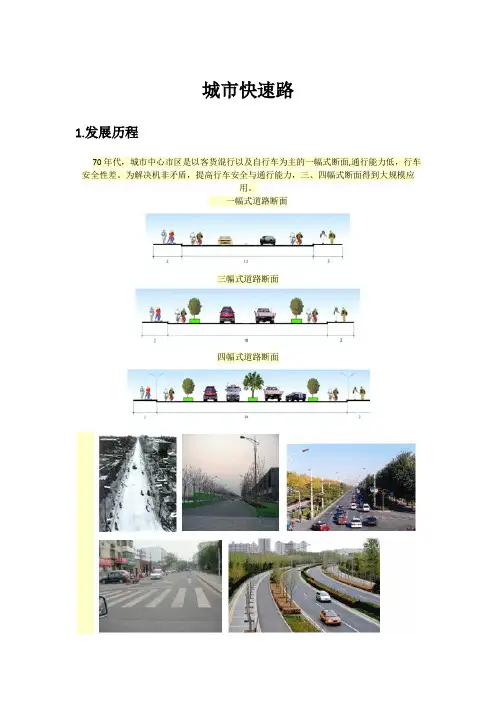

城市快速路1.发展历程70年代,城市中心市区是以客货混行以及自行车为主的一幅式断面,通行能力低,行车安全性差。
为解决机非矛盾,提高行车安全与通行能力,三、四幅式断面得到大规模应用。
一幅式道路断面三幅式道路断面四幅式道路断面80年代,改革开放,城市建设迅速发展,全国掀起修建城市环线、立体交叉。
环线就是城市快速路的雏形。
城市环线立体交叉70年代中期—90年代初:二环路33km,31座立交,中国第一条城市快速环路90年代初——1994年:三环路48.2km,48座立交,快速路标准改建90年代末期——2001年:四环路65.3km,51座立交,全国最高标准的城市快速路2000年——至今:五环路98km,86座立交2000年开始:加强联络线和放射线的建设,并对二三环路及部分节点进行了改造北京第一座立交桥-复兴门桥—建于1974年1979年的建国门桥—二层长条苜蓿叶立交1980年,通车不久的西直门立交桥—车辆寥寥无几1986年,广州天河立交通车典礼-市民上桥参观的盛况1991年8月1日颁布实施第一节道路分类与分级第2.1.1条按照道路在道路网中的地位、交通功能以及对沿线建筑物的服务功能等,城市道路分为四类;一、快速路快速路应为城市中大量、长距离、快速交通服务。
快速路对向车行道之间应设中间分车带,其进出口应采用全控制或部分控制。
快速路两侧不应设置吸引大量车流、人流的公共建筑物的进出口。
两侧一般建筑物的进出口应加以控制。
第二节计算行车速度第2.2.1条计算行车速度的规定见表2.2.1.当旧路改建有特殊困难,如商业街、文化街等,经技术经济比较认为合理时,可适当降低计算行车速度,但应考虑夜间行车安全。
《城市道路交通规划设计规范》(GB 50220-95)相关规定7.3.1.1 规划人口在200万以上的大城市和长度超过30km的带形城市应设置快速路。
快速路应与其它1.快速路要不要全互通?全立交?2.快速路是否全部设置辅路系统?3.快速路的横断面形式?4.快速路的线形标准与公路标准的区别?5.快速路的合理立交间距应为多少?6.…………定义:准快速路、连续通行的主干路、快进慢出的快速路……德外大街与二环路的衔接四环路与万泉河路的衔接设计速度:60km/h、80km/h、100km/h、120km/h……上海中环线:结合立交少, 平交多,路口间距小,局部小半径, 宽度不足等条件, 确定设计车速为60km/h。
城市道路等级标准划分

城市道路等级标准划分
根据《城市道路工程设计规范》,城市道路等级分为快速路、主干路、次干路和支路四个等级。
各等级道路的设计车速、车道数和路幅宽度等指标都有所不同。
1.快速路:快速路是为长距离、大流量、快速交通服务的道路,设计车速为60-80公里/小时,车道数不少于四条,每条车道宽度为3.75米。
2.主干路:主干路是连接城市各主要区域,承担城市主要的交通流量和运输任务的交通干道。
设计车速为40-60公里/小时,车道数不少于四条,每条车道宽度为3.75米。
3.次干路:次干路是连接主干路与支路的交通干道,设计车速为30-40公里/小时,车道数一般为双向四车道。
4.支路:支路是连接次干路与小区、工厂等区域的小型交通道路,设计车速一般为20-30公里/小时,车道数为双向两车道。
此外,城市道路还包括机动车道、非机动车道和人行道等组成部分,不同等级的道路在车道宽度、人行道宽度等方面也有所不同。
总之,城市道路等级标准划分是为了满足不同交通需求和提高交通效率,需要根据城市的实际情况来制定。
城市地下道路视距验算及优化设计探讨

城市地下道路视距验算及优化设计探讨陈劼【摘要】随着我国经济和社会的发展,地下道路在我国城市核心区得到了越来越多的应用.地下道路作为一个封闭的结构体,视距条件对其通行的安全、顺畅有较大影响.本文结合郑州107辅道快速化改造工程隧道段工程设计,采用横净距解析法和视距图解法进行地下道路视距验算,论述了优化道路线形设计、设置视距平台、合理交通管控等视距优化设计措施,验证了工程设计的可靠性和合理性,并为其它类似工程设计提供了有益的参考.【期刊名称】《科技视界》【年(卷),期】2018(000)008【总页数】4页(P1-3,66)【关键词】地下道路;解析法视距验算;图解法视距验算;视距优化设计;视距平台设计【作者】陈劼【作者单位】上海市政工程设计研究总院〈集团〉有限公司,中国上海 200092【正文语种】中文【中图分类】U412.373.10 引言随着我国经济高速发展、城市化进程加快、基础设施飞速建设,城市交通拥堵、土地资源稀缺、环境污染越来越引起大众关注。
许多城市核心区道路承担交通功能复合,交通已趋于饱和,难以适应城市发展需求,亟需扩容改造。
但受地形地貌、历史沿革、景观保护等限制,采用地面道路拓宽和高架立体扩容改造难度较大且效果一般。
而地下道路具有景观环境友好,地方出行顺畅,可提升周边土地价值,工程造价合理等优点,应用在越来越多的城市。
地下道路是一个封闭的结构体,通行环境与地面道路存在较大差异,其视距条件受侧墙、顶板等影响较大,如图1。
我国地下道路的交通事故类型中,追尾、侧翻、撞击侧墙类事故比例可占到90%左右。
因此,在地下道路设计过程中对全线进行视距验算,并在视距不良处采取合理改善措施,对地下道路运营安全至关重要。
