阅读地质图的一般步骤和方法
阅读地质图的一般方法和步骤
阅读地质图的一般方法和步骤地质图是将沉积岩层、火成岩体、地质构造等各种地质体和地质现象，用一定图例表示在某种比例尺地形图上的一种图件。
地质图分为剖面地质图和平面地质图，在阅读时要分清是平面图还是剖面图，然后再根据以下步骤进行阅读分析：1．看图例、比例尺，通过图例可以了解图示地区出露哪些岩层及其新老关系。
看图例可以知道缩小的程度。
2．掌握岩层的新老关系分析图内的地质构造特征（1）若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。
（如下图）（2）若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。
（如下图）（3）若地层出现缺失，形成原因可能有：一是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。
（如下图）（4）若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。
（如下图）（5）若地层中有侵入岩（或喷出岩）存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层的形成时代。
（如下图）3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。
若不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。
例1：读某地地质剖面示意图，完成下列（1）~（3）题。
（1）依图示信息可推断，岩石的形成距今时间最短的应是a．a b．bc．f d.g（2）在图示岩层中最不可能发现生物化石的是a．a、b b．b、cc.c、d d．f、g（3）形成时间晚于x断层形成的岩石可能是a．a、f b．b、cc.c、d d．f、g【解析及参考答案】（1）读图发现该图为一地质剖面图。
地质图的阅读方法和步骤-新疆哈密市第十五中学高三实验班地理二轮复习培优教案
(2)若 发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致(图2）。
(3)若地层出现缺失，形成原因可能有：一是在缺失地层所代 表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候发生变化，没有了沉积物来源（图3）。
⑵剖面图显示，该地区 地层曾经发生过褶皱。据图分析，该区褶皱发生在哪一地层形成以后，哪一地层 形成之前？(以字母指代地层)
⑶比较断层M的左右两侧地层， 写出左侧缺失的地层。(写出字母)
⑷判断断层M与地层O形成的先后关系。
⑸根据该地层剖面，归纳该地区地壳演化过程中内外力地质作用的各种表现。
解析：本题组考查地质构造的相关知识，重在考查我们的图示分析、判断推理能力。第⑴题，C层为砂岩， 应为河湖沉积的产物，表示该区为陆地环境；E、F、G层分别为石灰岩、砂岩、页岩，分别对应于深海、河湖、浅海沉积的产物，说明从E层到F层海平面下降，从F层到G层海平面上升。第⑵题，图示B层到K层岩层倾斜，说明该地区在K地层形成后曾发生过褶皱。图示N层到P层岩层呈水平状态，说明褶皱发生于N地层形成之前。第⑶题，由图中看出，断层M的左右两侧地层，左侧缺失H、I、J、K层。第⑷题，图示显示N、O、P地层被断层M挫断，故地层O先形成，断层M后形成。第⑸题，根据该地层剖面所显示的地壳演化信息，内力作用表现主要有：褶皱、断层、地壳的升降运动；外力作用表现主要有：风化、侵蚀、搬运、堆积、固结成岩。
例1.沉积地层剖面以及其中的断层、褶皱等各种地质现象，就像一本地质历史教科书，记录了地壳发展、演化过程中发生的一系列事件，是我们了解地壳发展演化的窗口。读地层剖面示意图(图6)，回答下列问题。
地质图阅读
剖面在地质图上的位臵用一细线标出，两端注 上剖面代号，如I—I‘，Ⅱ一Ⅱ’，或 A—A，等。在 相应剖面图的两端也相应注上同一代号。 剖面图的比例尺应与地质图的比例尺一致，如 剖面图附在地质图的下方，可不再注明水平比例尺。 垂直比例尺表示在剖面两端竖立的直线上，下边先 选定比本区最低点更低的某一标高(可选至0以下)一 条水平线作基线，然后以基线为起点在竖直线上注 明各高程数。如剖面图垂直比例尺放大，则应注明 水平比例尺和垂直比例尺。
图框外左上侧注明编图单位，右上侧写 明编图日期，下方左侧注明编图单位，技 术负责人及编图人，右侧注上引用的资料 (如图件)单位、编制者及编制日期。或者将 上述内容列绘成“责任表”放在图框外右 下方。 、’
2．地质剖面图 正规地质图常附有一幅或几幅切过图区主要构 造的剖面图。剖面图也有一定的规定格式。 剖面图如单独绘一幅时，则要标明剖面图图名， 通常是以剖面所在地区地名及所经过的主要地名 (如山峰、河流、城镇和居民点)作为图名，如周口 店(指图幅所在地区)太平山一升平山地质剖面图。 如为图切剖面并附在地质图下面，则只以剖面标 号表示，地质剖面图或A—A剖面图。
图名表明图幅所在地区和图的类型。一 般采用图区内主要城镇、居民点或主要山 岭，河流等命名。如果比例尺较大、图幅 面积小，地名小不为众人所知或同名多， 则在地名上要写上所属的省(区)、市或县名。 如《北京市门头沟区地质图》、《四川省 江油县马角坝地质图}。图名用端正美观的 字体书写于图幅上端正中或图内适当位臵
剖面图两端的同一高度上注明剖面方向(用方位角表示)。 剖面所经过的山岭、河流，城镇等地名应注明在剖面的上 面所在位臵。为醒目美观，最好把方向、地名排在同一水 平位臵上。 剖面图的放臵一般南端在右边，北端在左边，东右西 左，南西和北西在左边，北东和南东端在右边。 剖面图与地质图所用的地层符号、色谱应该一致。如 剖面图与地质图在一幅图上，地层图例可以省去。 剖面图内一般不要留有空白。地下的地层分布、序、构 造特征推断绘出。 ·
地质构造和地貌的读图技巧
地质构造和地貌的读图技巧
1. 确认图片的方向和比例尺。
了解这些信息可以帮助你更好地理解地形和地貌的特征。
2. 观察地形特征。
地形特征包括山脉、丘陵、平原和河流等，通过观察可以了解地形的高低差异和地形的形态特征。
3. 找到显著的地貌特征。
这些特征可能包括断层、峡谷、火山、陨石坑等，这些特征经常揭示着地质构造和地球历史的信息。
4. 寻找地层的变化和层理特征。
通过观察不同颜色和纹理的岩石，可以了解地层的变化情况，层理特征揭示了岩石的形成和沉积的方式。
5. 关注构造和断层的方向。
通过观察地层和构造的方向，可以推断出地球的构造特征，如板块运动和地震等。
6. 注意地貌和地质构造之间的关系。
地貌常常是地质构造的结果，通过观察地貌可以推断地质构造特征，相反通过了解构造特征也可以推断出地貌的形成。
看懂地质图的“三部曲”，必会知识！
看懂地质图的“三部曲”，必会知识！把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。
从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。
因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。
一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。
根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。
一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。
由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。
（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。
如华北平原，在地面上只能看见松散沉积物的最上面的一层。
2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：（1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。
（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。
（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。
2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。
其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。
地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。
倾斜岩层的露头形状与地形起伏的关系如下：（1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。

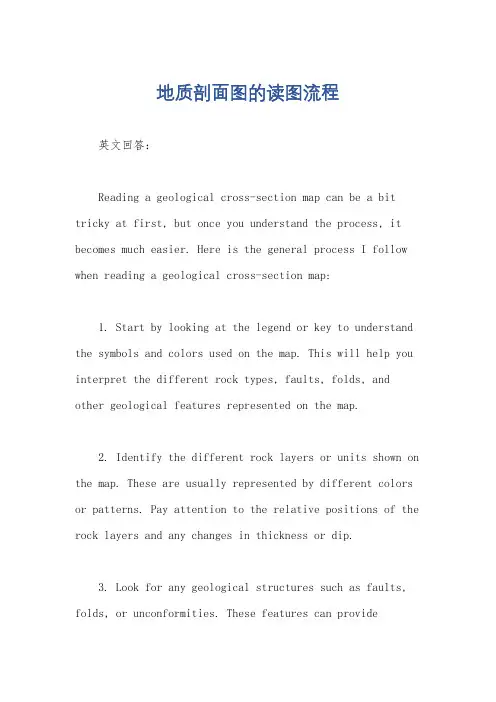

地质剖面图的读图流程
地质剖面图的读图流程英文回答：Reading a geological cross-section map can be a bit tricky at first, but once you understand the process, it becomes much easier. Here is the general process I follow when reading a geological cross-section map:1. Start by looking at the legend or key to understand the symbols and colors used on the map. This will help you interpret the different rock types, faults, folds, and other geological features represented on the map.2. Identify the different rock layers or units shown on the map. These are usually represented by different colors or patterns. Pay attention to the relative positions of the rock layers and any changes in thickness or dip.3. Look for any geological structures such as faults, folds, or unconformities. These features can provideimportant information about the geological history of the area and the forces that have shaped the rocks over time.4. Pay attention to the scale of the map to understand the vertical and horizontal distances represented. Thiswill help you interpret the relative positions of the rock layers and structures accurately.5. Finally, try to visualize the three-dimensional geology represented on the map. Imagine how the rock layers would look if you were to slice through the earth along the cross-section line shown on the map.By following these steps and practicing with different geological cross-section maps, you will improve yourability to interpret and understand the complex geological relationships shown on these maps.中文回答：阅读地质剖面图可能一开始会有些棘手，但一旦了解了流程，就会变得更容易。
地质图的基本知及读水平岩层地质图
二、说明
（一）分析倾斜岩层在地质图上的表现特征， 即“V”字形法则。
1、产状相反， “V”字形尖端山脊处指向下坡； 2、产状相同，岩层倾角＞地面坡角， “V”字 形尖端山脊处指向上坡； 3、产状相同，岩层倾角＜ 地面坡角，“V”字 形尖端山脊处指向下坡。但与1相比，“V”字 形 曲率大。
（二）认识不整合在地质图上的表现特征
首先从图例 和地质图上看 地层层序是否 缺失，若缺失， 上下两套地层 界线基本平行， 则为平行不整 合；
若上下两套 地层产状不平 行，呈角度相 交，则为角度 不整合。
（三）绘制倾斜岩层地质剖面图
一幅正式地质图通常附有1-2或更 多的通过图区主要构造地质的图切地质 剖面图，以反映构造形态及其组合特征， 与地质图配合，可反映三维空间地质构 造形态和产状。
岩层产状问题（略Байду номын сангаас。
作业： P 220
1、第1 、3题；详见附图1。 ２、求出K1的地层厚度。
注意：
作业所用附图，要求在复印图上做，每 人准备一个练习本（统一购买）。
实习二 读倾斜岩层和不整合 接触关系地质图并作剖面图
一、目的要求 1、认识倾斜岩层和不整合接触关系在 地质图上的表现特征，学会用“V”字 型法则分析倾斜岩层产状；
2、掌握岩层产状概念。
二、说明
（一）在地形地质图上求岩层产状要素的方法 此法适用于大比例尺地形地质图上，而且在测定 范围内，岩层产状稳定，无小褶皱或断层干扰， 求解原理。作图步骤以图16－1（ P219 ）讲解。
（二）三点法求岩层产状要素
适用于产状平缓，罗盘不易测量，或钻探得到 岩面标高资料求地下岩（矿）石产状。
三点法求岩层产状前提是： ①三点要们于同一层面上，但又不在一条直线
实操二 读褶皱地区地质图并作地质剖面图
高台地质图
1∶ 20000
T2
8
T1
28
蒋家湾 J1
高台背斜形成 于中三叠世之 后、早侏罗世 之前
P3
38
高台
5
P2
P1
35
T1
34
30
T2
一、阅读褶皱地区地质图
4．褶皱形态描述 名称（地名+褶皱类型）；地理位置及其所在区域构
造部位；分布延伸情况；核部位置及组成地层；
两翼地层产状及转折端形态；轴面及枢纽产状；
刘家沟地质图
1∶ 20000
P1
20
18
P2
P3
21
刘家沟
T1
37
P3
P2
39
P1
39 41
38
P1
高台地质图
1∶ 20000
T2
8
T1
28
P3 高台
P2
35
T1
34
蒋家湾 J1
5
30
T2
一、阅读褶皱地区地质图
３．判断褶皱的形成时代 褶皱形成于卷入褶皱的最新地层之后，
覆盖褶皱的
最老地层之
39
前。
41
T2
8
T1
28
P3 高台
P2
35
T1
34
蒋家湾 J1
5
30
T2
一、阅读褶皱地区地质图
褶皱枢纽的特点
①如果褶皱的转折端没有出露,两翼地质界线基本平 行,则褶皱的枢纽基本水平；
②如果褶皱的转折端出露，则枢纽一般是倾斜的。 背斜的枢纽向转折端凸出方向倾伏，向斜的枢纽 向转折端凹进方向倾伏。
刘家沟地质图
实习1 读水平岩层地质图、确定岩层产状
实习一读水平岩层地质图、确定岩层产状一、目的要求1、明确地质图的概念，了解地质图的图式规格2、解阅读地质图的一般步骤和方法1、掌握永平岩层在地质图上的表现特征2、学会在地形地质图上用三点法求岩层产状要素二、说明(一)、地质图的概念及图式规格1、地质图地质图：是用一定的符号、色谱和花纹将地壳某部分各种地质体积地质现象 (如各种岩层、岩体、地质构造、矿床等的时代、产状、分布和相互关系)，按一定比例概括地投影到平面图(地形图)上的一种图件。
一幅正规的地质图应该有图名、比例尺、图例和责任表 (包括编图单位或人员、编图日期及资料来源等)。
图名：表明图幅所在地区和图的类型。
一般采用图区内主要城镇、居民点或主要山岭、河流等命名。
如果比例尺较大、图幅面积小，地名小不为众人所知或同名多，则在地名上要写上所属的省 (区)、市或县名。
图名用端正美观的字体书写于图幅上端正中或图内适当位置。
比例尺：又称缩尺，用以表明图幅反映实际地质情况的详细程度。
地质图的比例尺与地形图或地图的比例尺一样，有数字比例尺和线条比例尺。
比例尺一般注于图框外上方图名之下或下方正中位置。
图例：是一张地质图不可缺少的部分。
不同类型的地质图各有所表示的地质现象的图例。
普通地质图的图例是用各种规定的颜色和符号来表明地层、岩体时代和性质。
图例通常是放在图框外的右边或下边，也可放在图框内足够安排图例的空白处。
图例要按一定顺序排列，一般按地层、岩石和构造这样的顺序排列，并在它们前面写上“图例”二字。
地层图例的安排是从上到下由新到老；如放在图的下方，一般是由左向右从新到老排列。
图例都画成大小适当的长方形的格子排成整齐的行列。
在长方格的左边注明地层时代，右边注明主要岩性，方格内着上和注明与地质图上同层位的相同颜色和符号。
已确定时代的喷出岩、变质岩要按其时代排列在地层图例相应位置上。
岩浆岩体图例放在地层图例之后，己确定时代的岩体可按新老排列，时代未定的岩体按酸性到基性顺序排列。
怎么样阅读地质图
一、地质图的概念及图式规格地质图是一种将出露在地表的地质构造现象按比例投影到平面图，通常带有地形等高线的地形图上，并用规定的符号、色谱、花纹予以表示的图件。
地质图的编制，首先必须是通过野外现场观察，对区内地层、岩石、岩浆活动、变质作用和构造变动等情况进行综合调查研究。
再以规定的线条把各种地质界线，包括地层界线、岩体界线、断层线、不整合界线等勾划出来，把岩层和断层等的产状标记上去，对各时代地层和各类型岩浆岩涂以各种统一规定的颜色，对各种岩相(岩浆岩、变质岩)和蚀变、矿化现象加以各种规定的符号、花纹。
地质图不仅反映野外各种地表地质现象，还将区内地层、岩石、构造和矿产等方面形成、发展的一定时间、空间规律反映出来，包括能反映地下一定深度的地质构造。
因此，地质图是帮助我们认识自然、改造自然的一种重要而最基本的地质资料。
一幅地质图应有图名、比例尺、图例、测制单位和测制日期。
图名表明图幅所在地区和类型。
如《嵩山地区地质图》。
比例尺包括数字比例尺与线条比例尺，数字比例尺用分数表示图上长度与实地长度的比例，如1：1000表示图上1cm相当实地1000cm即10m)。
分子规定用1，因此，分母愈大，表明图缩得愈厉害。
线条比例尺是在图上绘一直线如尺状，在该直线上截取若干段、每段标出所代的实地长度米或公里。
比例尺一般放在图名下或图框下方正中位置。
图例表示地质现象的各种色谱。
花纹和符号的说明，通常放在图的右方或下方。
地质图例的安排以上到下由新到老，如横排则一般由左向右从新到老。
确定时代的喷出岩、变质岩可按其时代排列在地层图例相应的位置上。
岩浆岩体图例放在地层图例之后，按由新到老排列，或按酸性到基性的顺序排列。
构造图例，如地质界线、断层、岩层产状等排在最后，断层应区分是实测的还是推断的。
地形图的图例一般不列于地质图图例中。
2、阅读地质图的方法和步骤首先是读框外的内容：包括阅读图名、比例尺、图例和地层柱状图。
通过这一步，我们就可以了解图幅区的地理位置、范围大小和制图精度。
怎样分析和阅读地质图
把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。
从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。
因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。
一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。
根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。
一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。
由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。
（一）水平岩层1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。
如华北平原，在地面上只能看见松散沉积物的最上面的一层。
2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。
（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。
（三）倾斜岩层1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。
2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。
其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。
地形起伏越大，弯曲形状越复杂；地形越平坦，弯曲度越小，甚至近于直线。
倾斜岩层的露头形状与地形起伏的关系如下：1）岩层倾向与沟谷坡向相反，V字形尖端指向上游，但V字形弯曲度大于等高线的弯曲度；（2）岩层倾向与沟谷坡向相同，而岩层倾角大于沟谷坡度，V字形尖端指向下游；（3）岩层倾向与沟谷坡向相同，而岩层倾角与沟谷坡度一致，在沟谷两侧岩层露头互相平行；（4）岩层倾向与沟谷坡向相同，而岩层倾角小于沟谷坡度，V字形尖端指向上游，但V字形弯曲度小于等高线的弯曲度。
实习1地质图的基本知识及读水平岩层和倾斜岩层地质图
4
1
1∶50万 3
2
1∶25万 130 1
4
16
36 144 576 2304 921 36864
6
1
4
9
36 144 576 230 9216
4
1
－
9
36 144 576 2304
1∶20万 1 40
1
4
16 64 256 1024
1∶10万 30 20
1
4
16 64 256
1∶5万 15 10
1
正规出版的、不同比例尺地质图的格式基本一致。
一、地质图的图式规格
图名：以图内重要的村镇或地形地物命名，反 映地质图所在的位置和地质图的类型（如地 质图、矿产图、水文图等）。 图名
一、地质图的图式规格
图号：以地形图的分幅和编号为基础得到， 我国采用地形图的梯形分幅法，根据 地形图所在经纬度确定图号。
400 300 200 100
N
立体图
海拔(m) 400 300 200 100
N
立体图
海拔(m) 400 300 200 100
N
地形地质图 100 300 400 200
地形地质图 100 300 400 200
地形地质图 100 300 400 200
V字形法则示意图
N
N
N
A
B
C
五、不整合在地质图上的表现特征
108 36
1∶100万
114 108 36 36
1∶50万
111
1∶25万
114 108
114
36 [1] [2] [3] [4] 36 西安（10855E、
阅读地质图的一般步骤和方法
一、阅读地质图的一般步骤和方法读地质图首先要看图式和洛种规格，即先看图名、比例尺和图例。
还应具备地形图和地图有关知识。
从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。
熟悉图例是读图的基础。
首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。
读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。
在阅读地质内容之前应先分析一下图区的地形特征。
在比例尺较大 (如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。
在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。
一幅地质图反映了该地区各方面地质情况。
读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。
对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。
读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。
二、读水平岩层地质图水平岩层在地面和地形地质图上的特征：地质界线与地形等高线平行或重合；在沟谷处界线呈“尖牙”状，其尖端指向上游，在孤立的山丘上，界线呈封闭的曲线；在岩层未发生倒转饰情况下，老岩层出露在地形的低处，新岩层分布在高处；岩层露头宽度取决于岩层厚度和地面坡度，当地面坡度一致时，岩层厚度大的，露头宽度也宽；当厚度相同时，坡度陡处，露头宽度窄，在陡崖处，水平岩层顶、底界线投影重合成一线，造成地质图上岩层发生“尖灭”的假象。
三、在地形地质图上求岩层产状要素的方法1、基本原理：（1）、同一岩层面上不同高程的走向线相互平行；（2）、在两走向线的垂线上，低等高线的方向为倾向；（3）、倾角是岩层面和水平面的夹角。
构造地质学——地质图的基本知识及分析水平岩层地质图
4)地形图上等高线特征：
(1)山头为一组同心圆状的闭合曲线，高程向外 递减
(2)洼地也表现为一组同心圆状的闭合曲线，高 程向内递减
(3)两山头间较低的垭口称鞍部，等高线似一组 双曲线；
(4)近于直立的陡壁、悬崖处不同高程等高线相 交，需特别表示；
(5)等高线弯曲方向(“V”字形)在沟谷中指向流 水的上游，在山脊处则指向下游。
∈ ＋ O
E s 2 3 T 1 - 2
层聊 断兰
De p th /km
2. 地质剖面图的规格：
图名：剖面图经过的主要地名命名，或AB剖面、A-A’，Ⅰ-Ⅰ’等。
比例尺：
垂直：线段，用数字标注；
水平：用线条或数字。（两者尽量一致，也可 不一致）
方向标注：一般在右侧，作右箭头。
图例：放在图下边或右边。（与地质图在 一起时可以省略）
比例尺=l(图上长度)/L(实际长度)
2)表示方法： a、数字比例尺。
1:1000表示图上1厘米代表实际的1000厘米
b、线段比例尺(p206)。
3、等高线
1)等高线：表示地面上高程相等的各点连 接而成的闭合曲线
2)相邻两条等高线之间的高程差，称等高 距
3)相邻两等高线之间的水平距离，称等高 线平距。 地形坡度越缓，等高线平距越大；地形 坡度越陡，等高线平距越小
实习一：
地质图的基本知识及 分析水平岩层地质图
目的要求：
1. 明确地质图的概念，了解地质图的规格。 2. 了解阅读地质图的一般步骤和方法。 3. 掌握水平岩层在地质图上的表现。
主要内容
一、地形图的基本知识 二、地质图的概念和规格 三、地质剖面图的概念和规格 四、阅读地质图的步骤和方法 五、读水平岩层地区地质图
地质图阅读
二、阅读地质图的步骤和方法
读地质图首先要看图式和各种规格，即先看图 名、比例尺和图例。还应具备地形图和地图有关 知识。 从图名和图幅代号、经纬度，了解图幅的地理 位臵和图的类型，从比例尺可以了解图上线段长 度、面积大小和地质体大小及反映详略程度，图 幅编绘出版年月和资料来源，便于查明工作区研 究史。
地质图阅读
一、地质图的概念及图式 规格
1．地质图 地质图是用一定的符号、色谱和花纹将地壳某部分各 种地质体和地质现象(如各种岩层、岩体、地质构造、矿 床等的时代、产状、分布和相互关系)，按一定比例概括 地投影到平面图(地形图)上的一种图件。 ， 一幅正规的地质图应该有图名，比例尺、图例和责 任表(包括编图单位或人员、编图日期及资料来源等)。
总结为反上同下上 3)直立岩层在地质图上的表现，无论地形平 坦或高低起伏与否，其岩层界线皆呈直线 延伸，不受地形影响。 4) 水平岩层地质界线与等高线平行
4、地质图上求岩层产状的方法
此法适用于大比例尺地形地质图上，岩 层产状稳定，没有受断裂褶皱影响的地区。
因此，只要能作出同一层面的不同高程 的相邻两条平行的走向线，再根据其高程 和平距，即可求出岩层在该处的产状要素。 求解步骤如下：
地层图例的安排是从上到下由新到老， 如放在图的下方，一般是由左向右从新到 老排列。图例都画成大小适当的长方形的 格子排成整齐的行列。在长方格的左边注 明地层时代，右边注明主要岩性，方格内 着上和注明与地质图上同层位的相同颜色 和符号。
构造符号的图例放在地层、岩石图例之 后，一般排列顺序是：地质界线、褶皱轴 迹 (构造图中才有)、断层，除断层线用红色 线外，其余都用黑色线 凡图幅内存在的和表示出的地层、岩石， 构造及其他地质现象就应无遗漏地有图例， 图内没有的就不能列上图例。地形图的图 例一般不标注在地质图上。
度地质图步骤和方法
读地质图的步骤和方法1.看图名、图幅代号、比例尺等图名和图幅代号可以告诉我们图幅所在的地理位置。
一幅地质图一般是选择图面所包含地区中最大居民点或主要河流、主要山岭等命名的。
比例尺告诉我们缩小的程度和地质现象在图上能够表示出来的精确度。
此外，还应注意图的出版时间、制图人等。
2.看图例通过图例可以了解制图地区出露哪些地层及其新老顺序等。
图例一般放在图框右侧，地层一般用颜色或符号表示，按自上而下由新到老的顺序排列。
每一图例为长方形，左方注明地质年代，右方注明岩性，方块中注明地层代号。
岩浆岩的图例一般在沉积岩图例之下。
构造符号放在岩石符号之下，一般顺序是褶曲、断层、节理、产状要素等。
3.剖面线有时通过地质图相对图框上的两点画出黑色直线，两端注有AA′或II′…等字样，这样的直线称剖面线，表示沿此方向已经作了剖面图。
4.分析图内的地形特征如果是大比例尺地质图，往往带有等高线，可以据此分析一下山脉的一般走向、分水岭所在、最高点、最低点、相对高差等。
如果是不带等高线的小比例尺地质图，一般只能根据水系的分布来分析地形的特点，如巨大河流的主流总是流经地势较低的地方，支流则分布在地势较高的地方；顺流而下地势越来越低，逆流而上越来越高；位于两条河流中间的分水岭地区总是比河谷地区要高，等等。
了解地形特征，可以帮助了解地层分布规律、地貌发育与地质构造的关系等。
5.分析地质内容应当按照从整体到局部再到整体的方法，首先了解图内一般地质情况，例如：（1）地层分布情况，老地层分布在哪些部位，新地层分布在哪些部位，地层之间有无不整合现象等；（2）地质构造总的特点是什么，如褶皱是连续的还是孤立的，断层的规模大小，它发育在什么地方，断层与褶皱的关系怎样，是与褶皱方向平行还是垂直或斜交等等；（3）火成岩分布情况，火成岩与褶皱、断层的关系怎样。
6.在掌握全区地质轮廓的基础上，再对每一个局部构造进行分析：（1）开始时最好从图中老岩层着手，逐步向外扩展，以免茫无头绪；（2）对每一种构造形态，包括褶曲、断层、不整合、火成岩体等逐一详加分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、阅读地质图的一般步骤和方法
读地质图首先要看图式和洛种规格，即先看图名、比例尺和图例。
还应具备地形图和地图有关知识。
从图名和图幅代号、经纬度，了解图幅的地理位置和图的类型；从比例尺可以了解图上线段长度、面积大小和地质体大小及反映详略程度；图幅编绘出版年月和资料来源，便于查明工作区研究史。
熟悉图例是读图的基础。
首先要熟悉图幅所使用的各种地质符号，从图例可以了解图区出露的地层及其时代、顺序，地层间有无间断，以及岩石类型、时代等。
读图例时，最好与图幅地区的综合地层柱状图结合起来读，了解地层时代顺序和它们之间接的触关系(整合或不整合)。
在阅读地质内容之前应先分析一下图区的地形特征。
在比例尺较大(如大于1:50000)的地形地质图上，从等高线形态和水系可了解地形特点。
在中小比例尺(1:10万-1:50万)地质图上，一般无等高线，可根据水系分布、山峰标高的分布变化，认识地形的特点。
一幅地质图反映了该地区各方面地质情况。
读图时一般要分析地层时代、层序和岩石类型、性质和岩层、岩体的产状、分布及共相互关系。
对于分析地质构造方面主要是褶皱的形态特征、空间分布，组合和形成时代；断裂构造的类型、规模、空间组合、分布和形成时代或先后顺序；岩浆岩体产状和原生及次生构造以及变质岩区所表现的构造特征等等。
读图分析时，可以边阅读，边记录，边绘示意剖面图或构造纲要图。
二、读水平岩层地质图
水平岩层在地面和地形地质图上的特征：地质界线与地形等高线平行或重合；在沟谷处界线呈“尖牙”状，其尖端指向上游，在孤立的山丘上，界线呈封闭的曲线；在岩层未发生倒转饰情况下，老岩层出露在地形的低处，新岩层分布在高处；岩层露头宽度取决于岩层厚度和地面坡度，当地面坡度一致时，岩层厚度大的，露头宽度也宽；当厚度相同时，坡度陡处，露头宽度窄，在陡崖处，水平岩层顶、底界线投影重合成一线，造成地质图上岩层发生“尖灭”的假象。
三、在地形地质图上求岩层产状要素的方法
1、基本原理：
（1）、同一岩层面上不同高程的走向线相互平行；
（2）、在两走向线的垂线上，低等高线的方向为倾向；
（3）、倾角是岩层面和水平面的夹角。
2、求解步骤：
（1）、在同一岩层面上找到两个同一高程的点，并将其连接起来，即为这一高程的走向线。
（2）、在该层面上再找到相邻高程的一个点，通过该点平行上述走向线作一条直线，即为这一高程的走向线。
（3）、在两条走向线之间做一垂线，低等高线的方向为倾向。
（4）、在高等高线上截取一线段等于两条走向线的高差，将两线段作为两条边做一三角形。
（5）、用量角器量出低等高线出的锐角，即得出岩层倾角。
四、分析倾斜岩层在地质图上的表现特征
倾斜岩层在大比例尺地形地质图上，表现出岩层界线与地形等高线成不同交截关系，在山脊和沟谷处弯曲成“V”字形，而有一定规律，即所谓“V”字形法则。
通过读图应用这一规律，掌握岩层产状与地形及其相互关系对岩层界线形态影响的分析方法。
同时也注意岩层露头宽度的变化与岩层厚度、产状和地形的关系。
认识不整合在地质图上的表现特征
根据地质图上出露的地层时代、层序，如在图区内在两个不同时代的地层之间存在地层缺失，
即两地层时代层序不连继，而两地层产状一致，界线基本平行，则为平行不整合；如两地层产状不平行，较新地层的底面界线截过不同时代的较老地层界线，则为角度不整合。
五、区分背斜和向斜:
先从一个老地层或新地层着手，横过地层总的延伸方向观察，如老地层两侧依次对称地分布着新的地层者为背斜，反之，在新地层两侧对称地分布着老的地层则为向斜。
通常是一个背斜两侧毗邻着向斜，一个向斜的两侧则发育着背斜。
