最新火电厂汽轮发电机组工作原理及结构

3太阳能发 电利用太阳的光辐射，通过光伏 组件吸收热量，产生电能。
太阳能发电和风力发电流程（热核反应)，4氢—1氦，1KG氢的
热核反应，相当地球燃烧19000T的标煤，太阳中可燃烧的氢为10分之1，能燃 烧100多亿年。电磁波-粒子流。地球接收的能量只占总能量的20亿分之1。
4.核能发电：利用铀235的核裂变，产生的能 量，进行发电。
并经压力调整后对外供热；其余做完功后排 凝汽器。
中间再热式汽轮机：新蒸汽→高压缸→再热器→中压缸→
低压缸→ 凝汽器。
二、汽轮机的型号 1.产品型号： 汽轮机类型 额定功率 - 蒸汽参数 - 设计序数 2.汽轮机型号的汉语拼音代号： N—凝汽式；B—背压式；C—一次调节抽汽式； CC—二次调节抽汽式；CB—抽汽背压式。 3.机组型号例子： N100-8.83/535 N600-16.7/538/538-1 B50-8.82/0.98 CC50-8.82/0.98/0.118 CB25-8.82/0.98/0.118
• 火力发电厂-汽轮发电机组的结构及工作原 理
汽轮机厂房内平 台汽轮发电机组
汽轮机厂房内平台汽 轮发电机组
汽轮机锅炉集中控制室
1.风力发电：利用风的动能，来吹动叶轮转动，产生 机械能，带动发电机子转子发电。
风力发电机内部结构
潮汐发电
利用海水的潮长潮落，产生的势能进行发电。
2.水力发电： 利用水的势能, 来推动水轮机的转子，带动发电机转子 ， 进行发电
5.焓:热力学中表示物质系统能量的一个状态函数，常 用符号H表示。数值上等于系统的内能U加上压强p 和体积V的乘积，即H=U+pV。焓的变化是系统在 等压可逆过程中所吸收的热量的度量。 6.熵：表示物质系统状态的一个物理量(记为S)，它表 示该状态可能出现的程度。在热力学中，是用以说 明热学过程不可逆性的一个比较抽象的物理量。孤 立体系中实际发生的过程必然要使它的熵增加 7.干球温度：干球温度是温度计在普通空气中所测出 的温度，即我们一般天气预报里常说的气温。 8.湿球温度：湿球温度是指同等焓值空气状态下，空 气中水蒸汽达到饱和时的空气温度，
蒸汽在汽缸的流动方向
1.
按工作原理分类
冲动式汽轮机：按冲动作用原理（蒸汽在喷嘴中膨胀，
在动叶中不膨胀）工作。
汽 轮 机
反动式汽轮机：按反动作用原理（蒸汽在喷嘴和动叶中
均膨胀）工作。
冲动反动联合式汽轮机：冲动级+反动级组合
2. 按热力特性分类
纯凝汽式 凝汽式汽轮机 汽 轮 机 有回热抽汽的凝汽式 （简称凝汽式） 背压式汽轮机：排汽压力高于大气压。 供热式汽轮机 调节抽汽式汽轮机：部分蒸汽抽出
动叶通道是逐渐收缩的
汽轮机的工作原理 1.工质（蒸汽）在汽轮机中的能量转换：
热能 汽轮机 机械能
2.蒸汽在汽轮机中，能量转换包括2个阶段： 第一阶段： 热能 喷嘴（静叶）
动能
第二阶段：
动能
动叶
机械能
转速3000r/min和3600r/min，为全转速汽轮机 转速1500r/min和1800r/min，为半转速汽轮机 频率50赫兹和60赫兹 我国为50赫兹
力。
基本特点：蒸汽在动叶流道中不仅要改变方向，
而且还要膨胀加速，从结构上看动叶通道是逐渐 收缩的。
从作用力方面分析原理
蒸汽流经级时先在喷嘴中膨胀压力 降低，速度增加一方面通过速度方 向的改变，产生冲动力F1 蒸汽在动叶中继续膨胀，压力降低， 所产生的焓降转化为动能造成动叶 出口的相对速度w2大于进口相对速 度w1，使汽流产生了作用于动叶上 的与汽流方向相反的反动力Fr。 在蒸汽的冲动力和反动力合力作用 下推动动叶旋转作功。
冲动作用原理
冲动力的定义：根据力学知识，当一运动物体
碰到另一个静止的物体或者运动速度低于它的物体 时，就会受到阻碍而改变其速度的大小或方向，同 时给阻碍它的物体的一个作用力
特点：蒸汽仅把从喷嘴中获得的动能转变为机械
功，蒸汽在动叶通道中不膨胀，动叶通道不收缩。
喷嘴出口处：蒸汽以相
对速度w1进入动叶通道，
由于受到动叶的阻碍，汽流
方向不断改变，最后以相对
速度w2流出动叶通道， 在流道中蒸汽对动叶产生一 个轮周方向的冲动力F1，该 力对动叶作功使动叶转动
蒸汽流过无膨胀动叶通道时速度的变化
反动作用原理
反动力定义：蒸汽在动叶汽道内膨胀时对动叶的 作用力。根据动量守恒定律，当气体从容器中加
速流出时，要对容器产生—个与流动方向相反的
23
汽轮机的基本工作原理
汽轮机和发电机是火力发电 厂三大主要设备的两大主机， 单机功率劳动大、效率高、 运行平稳、使用寿命长。 汽轮机以蒸汽为工质，将热 能转变为机械能，为发电机
发电提供机械能。
动叶片 喷嘴 叶轮
“级”是汽轮机中最基本的工作单
轴
元。在结构上它是由静叶（喷嘴） 和对应的动叶所组成；一列固定的 喷嘴和与它配合的动叶片构成了汽 轮机的基本作功单元，称为汽轮机 的级。
水力发电原理图
水力发电原理图
.其他形式发电
1. 地热发电 2.垃圾发电 3.生物发电 4.抽水蓄能发电

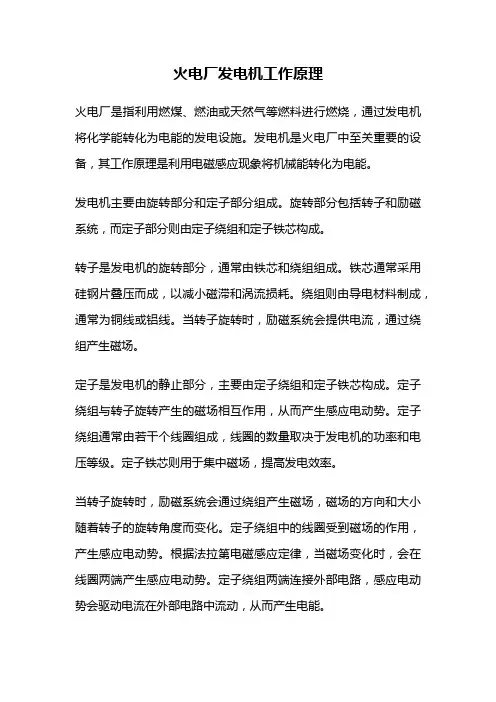

火电厂：利用煤、石油、天然气为燃料 生产电能的工厂能量转换过程 燃料的化学能 热能 机械能 电能 • 。
火力发电厂的几个基本概念
1.饱和水：指在一定条件时，水不能再溶解某种物 质而达到此物质的饱和状态，但此饱和水还可以溶 解其他物质，里面物质的溶解度并不会互相影响。 2.饱和蒸汽：当液体在有限的密闭空间中蒸发时 单 位时间内进入空间的分子数目与返回液体中的分子 数目相等时，则蒸发与凝结处于动平衡状态。 3.过热蒸汽：就是在一定压力下，蒸汽达到饱和温 度，继续吸热，温度超过饱和温度。 4.蒸汽湿度：湿蒸汽中所含水分的质量百分数。
，
HEC Marketing Dept.
21
。
。
火力发电厂是由四大系统组成
1 .汽水系统 2.燃烧系统 3.电气系统 4.控制系统 为了让大家对汽轮机内部有个感性认 识，我先给大家放一个三维小视频。
HEC Marketing Dept.
22
汽轮发电机工作流程图
HEC Marketing Dept.
中国核电站分源自文库图
原理：1个中子进入铀235原子核以后，原子就变的不稳 定，分裂成2个较小质量的原子核，这就是核裂反应， 产生很大的能量的同时，还会放出2-3个中子和其他射 线，这些中子再次进入铀235原子核，不断重复上述核 裂变反应。
5.水力发电：利用水的势能推动水轮机转 动，带动发电机转动发电。
