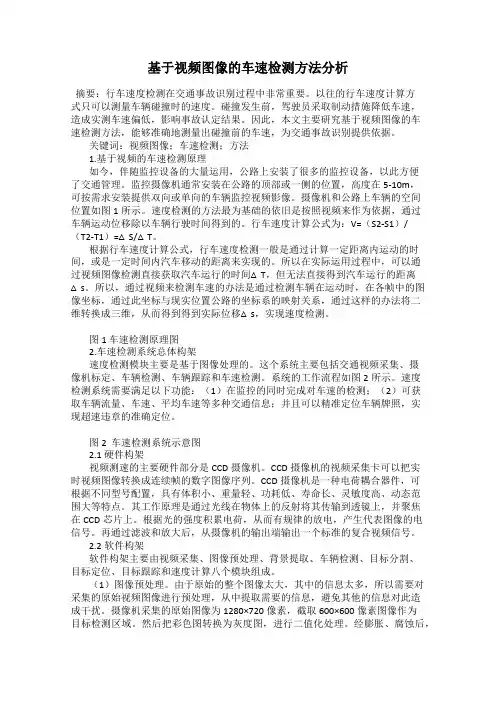

基于视频图像的车速检测方法分析
基于视频图像的车速检测方法分析摘要：行车速度检测在交通事故识别过程中非常重要。
以往的行车速度计算方式只可以测量车辆碰撞时的速度。
碰撞发生前，驾驶员采取制动措施降低车速，造成实测车速偏低，影响事故认定结果。
因此，本文主要研究基于视频图像的车速检测方法，能够准确地测量出碰撞前的车速，为交通事故识别提供依据。
关键词：视频图像；车速检测；方法1.基于视频的车速检测原理如今，伴随监控设备的大量运用，公路上安装了很多的监控设备，以此方便了交通管理。
监控摄像机通常安装在公路的顶部或一侧的位置，高度在5-10m，可按需求安装提供双向或单向的车辆监控视频影像。
摄像机和公路上车辆的空间位置如图1所示。
速度检测的方法最为基础的依旧是按照视频来作为依据，通过车辆运动位移除以车辆行驶时间得到的。
行车速度计算公式为：V=（S2-S1）/（T2-T1）=△S/△T。
根据行车速度计算公式，行车速度检测一般是通过计算一定距离内运动的时间，或是一定时间内汽车移动的距离来实现的。
所以在实际运用过程中，可以通过视频图像检测直接获取汽车运行的时间△T，但无法直接得到汽车运行的距离△s。
所以，通过视频来检测车速的办法是通过检测车辆在运动时，在各帧中的图像坐标，通过此坐标与现实位置公路的坐标系的映射关系，通过这样的办法将二维转换成三维，从而得到得到实际位移△s，实现速度检测。
图1 车速检测原理图2.车速检测系统总体构架速度检测模块主要是基于图像处理的。
这个系统主要包括交通视频采集、摄像机标定、车辆检测、车辆跟踪和车速检测。
系统的工作流程如图2所示。
速度检测系统需要满足以下功能：（1）在监控的同时完成对车速的检测；（2）可获取车辆流量、车速、平均车速等多种交通信息；并且可以精准定位车辆牌照，实现超速违章的准确定位。
图2 车速检测系统示意图2.1 硬件构架视频测速的主要硬件部分是CCD摄像机。
CCD摄像机的视频采集卡可以把实时视频图像转换成连续帧的数字图像序列。
雷达原理笔记之动目标检测及测速技术
1.1.3 二次杂波对消器
滤波器频率特性：
其中通常取接近2但小于2的常数。
目的同样是在保证尽可能多地滤除杂波的
同时，处在零多普勒点的运动目标不被抑制完全。
对比见下图：
二次杂波对消器是工程中应用最多的杂波处理滤波器。
对于低速的杂波消除，频响特性可以向右平移一定的区间，平移的量是杂波运动速度对应的多普勒频移。
因此对于低速运动杂波对消的滤波特性为：
其中为杂波速度对应的多普勒频移。
利用二次杂波对消器处理杂波时，选取相参积累脉冲个数为。
1.2 多普勒滤波器组处理
一般，将MTI处理后输出的信号进行MTD处理，即窄带滤波处理，得到运动目标的速度信息。
1.2.1 窄带多普勒滤波器组实现
利用有N个输出的横向滤波器，经过各脉冲的加权求和实现。
频响幅度为：。
帧间差分法 车辆测速 代码
帧间差分法车辆测速代码摘要：一、帧间差分法的简介二、车辆测速的方法及原理三、利用帧间差分法进行车辆测速的代码实现正文：帧间差分法是一种常用的运动目标检测与跟踪技术，通过比较连续两帧或多帧图像之间的差异，检测出运动目标并计算其运动速度。
近年来，帧间差分法已被广泛应用于智能交通、视频监控等领域，特别是在车辆测速方面取得了显著的成果。
车辆测速的方法及原理：车辆测速的基本原理是通过检测车辆在连续帧之间的运动变化，计算其速度。
一般采用的方法有：基于背景减除的测速方法、基于光流法的测速方法和基于帧间差分法的测速方法等。
其中，帧间差分法具有计算简单、实时性好、抗干扰能力强等优点，成为车辆测速领域的研究热点。
利用帧间差分法进行车辆测速的代码实现：为了实现利用帧间差分法进行车辆测速的代码，我们首先需要对视频进行预处理，包括降噪、滤波等操作，提高图像质量。
接着，采用帧间差分法计算车辆的运动变化，并提取出运动车辆的轨迹。
最后，根据轨迹信息计算车辆的速度。
以下是一个简单的Python 代码示例，用于实现帧间差分法进行车辆测速：```pythonimport cv2import numpy as npdef frame_difference(frame1, frame2):diff = cv2.absdiff(frame1, frame2)return diffdef preprocess_image(image):# 降噪、滤波等图像预处理操作return imagedef detect_moving_vehicles(video):# 读取视频cap = cv2.VideoCapture(video)# 循环遍历视频帧while cap.isOpened():ret, frame = cap.read()if not ret:break# 对每一帧进行预处理preprocessed_frame = preprocess_image(frame)# 计算帧间差分diff = frame_difference(preprocessed_frame, frame)# 检测运动车辆vehicles = cv2.inRange(diff, np.array([100, 100, 100]), np.array([255, 255, 255]))# 显示结果cv2.imshow("Vehicles", vehicles)# 按“q”键退出if cv2.waitKey(1) & 0xFF == ord("q"):break# 释放资源cap.release()cv2.destroyAllWindows()if __name__ == "__main__":video = "path/to/your/video.mp4" # 修改为你的视频文件路径detect_moving_vehicles(video)```需要注意的是，此代码仅为示例，实际应用时还需根据具体需求进行优化和调整。

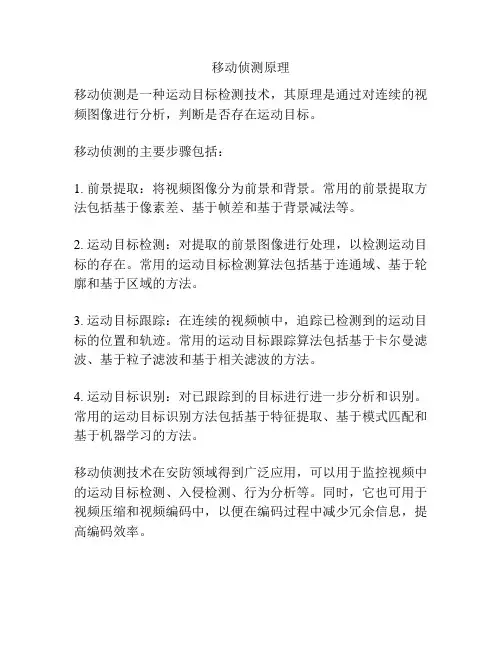

移动侦测原理
移动侦测原理
移动侦测是一种运动目标检测技术，其原理是通过对连续的视频图像进行分析，判断是否存在运动目标。
移动侦测的主要步骤包括：
1. 前景提取：将视频图像分为前景和背景。
常用的前景提取方法包括基于像素差、基于帧差和基于背景减法等。
2. 运动目标检测：对提取的前景图像进行处理，以检测运动目标的存在。
常用的运动目标检测算法包括基于连通域、基于轮廓和基于区域的方法。
3. 运动目标跟踪：在连续的视频帧中，追踪已检测到的运动目标的位置和轨迹。
常用的运动目标跟踪算法包括基于卡尔曼滤波、基于粒子滤波和基于相关滤波的方法。
4. 运动目标识别：对已跟踪到的目标进行进一步分析和识别。
常用的运动目标识别方法包括基于特征提取、基于模式匹配和基于机器学习的方法。
移动侦测技术在安防领域得到广泛应用，可以用于监控视频中的运动目标检测、入侵检测、行为分析等。
同时，它也可用于视频压缩和视频编码中，以便在编码过程中减少冗余信息，提高编码效率。
雷达组成及原理
雷达的组成及其原理课程名称：现代阵列并行信号处理技术姓名：杜凯洋学号：20教师：王文钦教授一．简介雷达（Radar，即 radio detecting and ranging），意为无线电搜索和测距。
它是运用各种无线电定位方法，探测、识别各种目标，测定目标坐标和其它情报的装置。
在现代军事和生产中，雷达的作用越来越显示其重要性，特别是第二次世界大战，英国空军和纳粹德国空军的“不列颠”空战，使雷达的重要性显露的非常清楚。
雷达由天线系统、发射装置、接收装置、防干扰设备、显示器、信号处理器、电源等组成。
其中，天线是雷达实现大空域、多功能、多目标的技术关键之一；信号处理器是雷达具有多功能能力的核心组件之雷达种类很多，可按多种方法分类：（1）按定位方法可分为：有源雷达、半有源雷达和无源雷达。
（2）按装设地点可分为；地面雷达、舰载雷达、航空雷达、卫星雷达等。
（3）按辐射种类可分为：脉冲雷达和连续波雷达。
（4）按工作被长波段可分：米波雷达、分米波雷达、厘米波雷达和其它波段雷达。
（5）按用途可分为：目标探测雷达、侦察雷达、武器控制雷达、飞行保障雷达、气象雷达、导航雷达等。
二. 雷达的组成（一）概述1、天线：辐射能量和接收回波（单基地脉冲雷达），（天线形状，波束形状，扫描方式）。
2、收发开关：收发隔离。
3、发射机：直接振荡式（如磁控管振荡器），功率放大式（如主振放大式），（稳定，产生复杂波形，可相参处理）。
4、接收机：超外差，高频放大，混频，中频放大，检波，视频放大等。
（接收机部分也进行一些信号处理，如匹配滤波等），接收机中的检波器通常是包络检波，对于多普勒处理则采用相位检波器。
5、信号处理：消除不需要的信号及干扰而通过或加强由目标产生的回波信号，通常在检测判决之前完成（MTI，多普勒滤波器组，脉冲压缩），许多现代雷达也在检测判决之后完成。
6、显示器（终端）：原始视频，或经过处理的信息。
7、同步设备（视频综合器）：是雷达机的频率和时间标准（只有功率放大式（主振放大式）才有）。
稳健的InSAR动目标检测与测速方法
ｔ ｅ ｖ ｌ ｃｔ ｓｉ ａ ｉ ｎ ｍ ｅ ｈ ｄ ｈ ｅ ｏ ｉｙ ｅ ｔｍ ｔｏ ｔ ｏ
Ｗ ＥＮ ｕ ， ＬＡ ｕｓ ｅｇ Ｚ Ｊｎ Ｉ Ｏ Ｇ ｉ ｎ ， ＨＵ ｈ ｎ ｑ ｈ Ｓ ｅｇ ｉ
（ ａ ｏ ａ Ｋ ｙ Ｌ ｂ ｆ ａ ａ Ｓ ｎ ｌ ｒｃｓｉｇ ｉｉ ｎｖ ，Ｘ ’ ７ ０ ７ ，Ｃ ｉ ） Ｎ ｔ ｎ ｌ ｅ ａ ．ｏ ｄ ｒ ｉ ａ Ｐ ｏｅ ｓ ，Ｘ ｄａ Ｕ ｉ ｉ Ｒ ｇ ｎ ｎ ． ｉ ｎ １ ０ １ ｈｎ ａ ａ
ｐｒ ｃｉａ ｉｉｙ ｏ ｅｐｒ ｐ ｓ ｄ ＧＭＴＩｍ ｅｈ ｄ． ａ ｔ ｂ ｌｔ ｆｔ ｏ ｏ ｅ ｃ ｈ ｔｏ
Ａ ｓｒｃ： Ｆｒｉｔ ｆｒ ｔｃ ｓｎｈｔ ｐｒ ｒ ａａ ＩＳ Ｒ） ｔ ｅｈｒｗｔ ｈ ｒｕ ｄ ｍ ｖｎ ａｇｔ ｂｔ ｔ ａ ｏ ｎ ｒ ｏ ｒ ｙｔｅｉ ａｅｔ ｅ ｒｄｒ（ｎ Ａ ｅ ｅ ｍａ ｉ ｃ ｕ ｏ ｔｅ ｉ ｔｅ ｇ ｎ ｏｉｇ ｔ ｅ ｇ ｈ ｏ ｒ
ｉｄｃｔ ｎ（ ＭＴ）ｓｓ ｍ，ｔｅｐｏｌ ｆ ｈ ｒ ｉ ｉ ｅｆ ｏ ｅ ｉ ｐ ａｅｃｕ ｌ ｇａｄｔｅｎｎｓ ｔ ｎｒ ｎｉａｏ Ｇ Ｉ ｙｔ ｉ ｅ ｈ ｒｂｅ ｏ ｅｔ ｒ ｎ ｎ ｒ ｒｍ ｔｃ ｈｓ ｏｐｉ ｎ ｈ ｏ— ａｏ ａ ｍｓ ｔ ｅ ａ ｔ ｅ ｒ ｎ ｔｉ ｙ
２１ ０ １年 ８月
西 安 电 子 科 技 大学 学 报 （ 自然 科学 版 ）
ＪｏＵＲＮＡ ， ０Ｆ ＸⅡ ） Ｉ Ｉ ⅡｖＥＲ 】 ｒ ｙ
Ａｕ ． ０ １ ｇ ２ １
第３ ８卷
第 ４期
Ｖ０ ＿ ８ Ｎｏ ４ ｌ３ ．
ｄｉ１ ． ９ ９ ｊｉ ｎ １ ０ － ０ ．０ ０ ． １ ｏ：０ ３ ６ ／．ｓ ．０ １ ４ ０ ２ １ ． ４ ０ ２ ｓ ２ １
调频连续波雷达（FMCW）测距-测速原理，看完这篇基本就懂了！
调频连续波雷达(FMCW)测距/测速原理，看完这篇基本就懂了！调频连续波雷达Frequency Modulated Continuous Wave, FMCW雷达按照发射信号种类分成脉冲雷达和连续波雷达两大类，常规脉冲雷达发射周期性的高频脉冲，连续波雷达发射的是连续波信号。
连续波雷达发射的信号可以是单频连续波(CW)或者调频连续波(FMCW)，调频方式也有多种，常见的有三角波、锯齿波、编码调制或者噪声调频等。
其中，单频连续波雷达仅可用于测速，无法测距，而FMCW雷达既可测距又可测速，并且在近距离测量上的优势日益明显。
FMCW雷达在扫频周期内发射频率变化的连续波，被物体反射后的回波与发射信号有一定的频率差，通过测量频率差可以获得目标与雷达之间的距离信息，差频信号频率较低，一般为KHz，因此硬件处理相对简单、适合数据采集并进行数字信号处理。
FMCW雷达收发同时，理论上不存在脉冲雷达所存在的测距盲区，并且发射信号的平均功率等于峰值功率，因此只需要小功率的器件，从而降低了被截获干扰的概率；其缺点是测距量程较短，距离多普勒耦合以及收发隔离难等缺点。
FMCW雷达具有容易实现、结构相对简单、尺寸小、重量轻以及成本低等优点，在民用/军事领域均得到了广泛的应用。
FMCW雷达框图调频连续波雷达如要由收发器和带微处理器的控制单元组成，收发器如果使用单个天线进行同时发射和接收，FMCW 雷达需要铁氧体环形器来分离发射和接收信号，对隔离度要求较高。
当然，若使用收发分离的贴片天线，成本会相对低一点。
高频信号由压控振荡器(VCO)产生，通过功率分配器将一部分经过额外放大后馈送至发射天线，另一部分耦合至混频器，与接收的回波混频、低通滤波，得到基带差频信号，经过模数转换后送至微处理器处理。
FMCW雷达的测距/测速原理以三角波调频连续波为例来简单介绍雷达的测距/测速原理。
如下图，红色为发射信号频率，绿色为接收信号频率，扫频周期为T，扫频带宽为B，发射信号经过目标发射，回波信号会有延时，在三角形的频率变化中，可以在上升沿和下降沿两者上进行距离测量。
2023年大学_《雷达原理》第三版(丁鹭飞耿富录著)课后答案下载
2023年《雷达原理》第三版(丁鹭飞耿富录著)课后答案下载《雷达原理》第三版内容简介第1章绪论1.1 雷雷达传感器雷达传感器达的任务1.2 雷达的基本组成1.3 雷达的工作频率1.4 雷达的应用和发展1.5 电子战与军用雷达的发展主要参考文献第2章雷达发射机2.1 雷达发射机的任务和基本组成2.2 雷达发射机的主要质量指标2.3 单级振荡和主振放大式发射机2.4 固态发射机2.5 脉冲调制器主要参考文献第3章雷达接收机3.1 雷达接收机的组成和主要质量指标 3.2 接收机的'噪声系数和灵敏度3.3 雷达接收机的高频部分3.4 本机振荡器和自动频率控制3.5 接收机的动态范围和增益控制3.6 滤波和接收机带宽主要参考文献第4章雷达终端显示器和录取设备4.1 雷达终端显示器4.2 距离显示器4.3 平面位置显示器4.4 计算机图形显示4.5 雷达数据的录取4.6 综合显示器简介4.7 光栅扫描雷达显示器主要参考文献第5章雷达作用距离5.1 雷达方程5.2 最小可检测信号5.3 脉冲积累对检测性能的改善 5.4 目标截面积及其起伏特性 5.5 系统损耗5.6 传播过程中各种因素的影响 5.7 雷达方程的几种形式主要参考文献第6章目标距离的测量6.1 脉冲法测距6.2 调频法测距6.3 距离跟踪原理6.4 数字式自动测距器主要参考文献第7章角度测量7.1 概述7.2 测角方法及其比较7.3 天线波束的扫描方法7.4 三坐标雷达7.5 自动测角的原理和方法主要参考文献第8章运动目标检测及测速8.1 多卜勒效应及其在雷达中的应用8.2 动目标显示雷达的工作原理及主要组成 8.3 盲速、盲相的影响及其解决途径8.4 回波和杂波的频谱及动目标显示滤波器 8.5 动目标显示雷达的工作质量及质量指标 8.6 动目标检测(MTD)8.7 自适应动目标显示系统8.8 速度测量主要参考文献第9章高分辨力雷达9.1 高距离分辨力信号及其处理9.2 合成孔径雷达(SAR)9.3 逆合成孔径雷达(ISAR)9.4 阵列天线的角度高分辨力主要参考文献《雷达原理》第三版作品目录《雷达原理(第四版)》分为雷达主要分机及测量方法两大部分。
基于InSAR构型的地面运动目标检测与测速方法
测 速 精 度 。 通 过 仿 真 验 证 了该 方 法 的 有 效 性 。 关 键 词 ：干 涉 合 成 孔 径 雷 达 ； 面 运 动 目标 检 测 ；图 像 配 准 ； 波 抑 制 ； 合 像 素 地 杂 联 中 图分 类 号 ： ５ ＴＮ ９ ７ 文献标志码 ： Ａ
Ｍ ｅ ｈ ｄ ｆ ｒ ｇ ｏ ｎｄ ｍ ｏ ｉ ａ ｇ ｔ ｉ ｄｉ ａ ｉ ｎ ａ ｅ ｏ ｉｙ ｔ ｏ ｏ ｒ ｕ ｖ ｎｇ ｔ ｒ ｅ ｎ ｃ ｔｏ ｎｄ ｖ ｌ ｃ ｔ
ｏ ｅ ｄ ｍ ｗｉ ｈ ｅ ｒ ｉ ｄ ｃ ｄ ｂ ｎ ｃ ｏ ｓｔａ ｋ ｂ ｓ ｌ ｅ ｔ ｅ ｏ ｎ ｉｅ ｍｅｈ ｄ ｉ ａ ｏ ｔｄ ｔ ｒ ｖ ｆ ｒ ｅ ｏ ｔ ｔ ｅ ｔｒａｎ ｉ ｕ ｅ ｙ ｌ ｇ ａ ｒ ｓ — ｃ ａ ｅｉ ， ｈ ｉ ｔ ｘ ｌ ｔ ｏ ｄ ｐ ｅ ｏ ｉ ｏ ｅ ｆ ｈ ｎ ｏ ｒ ｎ ｊ ｐ ｓ ｍｐ
ｒ ｉ ｎ ｅ ｆ ｒ ｍ ｅ ｒｃ ｐ ａ ｅａ ｄ ｖ ｌ ｃ ｔ ｈ ｓ ｏ ｐ ｉ ｇ，ｔ ｉ ｍ ｅ ｈ ｄ ｔ ｋ ｓ ａ ｖ ｎ ａ ｅｏ ｈ ｏ ｅ ｅ ｃ ｆ ｒ ｔｏ ａ ｎ ｉ ｔ ｒ ｅ ｏ ｔ ｉ ｈ ｓ ｎ ｅｏ ｉｙ ｐ ａ ｅ ｃ ｕ ｌ ｎ ｈｓ ｔ ｏ ａ ｅ ｄ ａ ｔ ｇ ｆｔ ｅ ｃ ｈ ｒ ｎ ｅ ｉ ｏ ｍａ ｉ ｎ ｎ
第３卷 ２
第 ３期
LFMCW雷达运动目标高精度检测方法
毫予■ 瑚 ●对抗擅术 ２ 卷 Ｉ ｌ ， 翻・ ２ 啐 露 第
Ｉ＇Ｃ Ｉ Ｗ■达运动 目标高精鹰检嗣方法 ； Ｍ
刘 莆． 建 杨 宇
３ ３ห้องสมุดไป่ตู้
．８分 １ ｔ
￣ ：Ｎ ５ ． Ｔ ９ ８３
文献标识码 ： Ａ
：ｌ ｍ号 ：， １ ６ ４ ０ｒ）１ ０３— ３ ｔｔ ： Ｃ ５ —１９ （ ｃ Ｏ —０３ ０ Ｎ ７
ｗ ｄ Ｆ Ｗ ａ ａ ｎ ａ ｅ ａ ｐｉ ｉｅｙ． ｉｔ Ｌ ＭＣ ｒｄ ｒａ ｄ Ｃ ｂ ｐ ｌ ｗ ｄ ｌ ｈ ｎ ｄ ｅ
Ｋｅ ｗｏ ｄ ： Ｆ Ｗ ａ ａ ； ｈｒ ｒ ｓ ｒ ｒｎ ｅ ａ ｄ ｖ ｌｃｔ ａ ｕｅ ｎ ｖｎ ａｇ ｔ ｙ ｒ ｓ Ｌ ＭＣ ｒｄ ｒ Ｃ ｉ Ｚ ｔ ｎ ｆ ｍ；ａ ｇ ｎ ｅｏ ｉ ｍｅｓ ｒｍｅ ｔｏ ｍ ｉ ｔｒｅ ｐ ａ ｏ ｙ ｆｏ ｇ
ｌ － 罱 ■ 刖 ＿ ● 一 ‘＿
．
应用。在实现时 ， 文献［］ １采用 Ｆ ｒ Ｆ 来获得 目 标差
拍信号的频谱 。由于 Ｆ Ｔ 栅栏效应” 使得直 Ｆ 的“ ，
接采用 Ｆ Ｔ Ｆ 获得的 目 标的差拍频谱具有 固定 的采
ⅡＭＣ 线性调频连续 波 ） 达具 有无 距离 ｗ（ 雷 盲 区、 高距离分辨率 、 高接收灵敏度、 低发射功率
目标的距离测量中【 ４ ２Ｊ －。
现距离速度去耦合 。该方法结构简单 、 于工程 适
等优点 ， 但是在检测动 目 标时 ， 存在距离速度耦合
问题 。为此 ， 文献 ［ ］ １ 提出采用对称三角 ＬＭ Ｗ ＦＣ
样间隔 ， 导致确定频谱 中心频率 时存在误 差， 影响去耦合后分离出的 目 标距 离 、 速度精度 。因
雷达技术及其军事应用
雷达技术及其军事应用雷达是英文Radar 的音译，源于Radio Detection and Ranging ，原意是“无线电探测和测距”，即用无线电方法发现目标并测定它们在空间的位置。
雷达技术起初用于二战时期，经过几十年的发展，雷达相关技术发展成熟，在各个领域有个较为广泛的应用。
下面我就雷达技术及其军事应用方面给大家做一个简要的汇报。
我讲的内容共有四个部分：一是雷达的基本结构；二是雷达的相关技术指标；三是雷达的关键技术；四是雷达在军事方面的应用。
首先说一下雷达的基本结构。
以典型的单基地脉冲雷达为例来说明雷达的基本组成及其作用。
主要由发射机、天线、接收机、处理机、显示器五大部分组成。
由雷达发射机产生电磁能，经收发开关传给天线，再由天线将此电磁能定向辐射到大气中。
电磁能在大气中以光速传播，如果目标恰好位于定向天线的波束内，则它将截取一部分电磁能。
目标将被截取的电磁能向各个方向进行散射，其中部分散射的能量朝向雷达接收机方向。
雷达天线搜集到这部分散射的电磁波后，就经传输线和收发开关反馈给接收机。
接收机将这微弱的信号放大并经信号处理后即获取所需信息，并将结果送至终端显示。
这就是雷达的基本结构及其工作原理。
其次介绍一下雷达的相关技术指标。
雷达是用来探测的，它探测到关于目标的信息是从接收机所接收的回波中得到的。
那么我们就非常关心怎样能从回波中提取有用信息，这是我们研究问题的关键所在。
首先是目标斜距的测量。
雷达工作时，发射机经天线向空间发射一串重复一定周期的高频脉冲。
如果在电磁波传播途径上有目标存在，那么雷达就可以接收到来自目标反射回来的回波。
由于回波信号往返于雷达与目标之间，它将滞后于发射脉冲一个时间t。
我们知道电磁波的能量是以光速传播的。
设目标距离为R，则传播的距离等于光速乘以时间间隔的一半。
能测量目标距离是雷达的一个突出优点，测距的精度和分辨力与发射信号带宽有关。
脉冲越窄，性能越好。
其次是目标位置的测量。
雷达原理复习提纲大全
雷达原理复习提纲大全发射机自激振荡式发射机（电真空）主振放大式发射机（电真空发射机、全固态发射机）单级振荡式发射机：简单、经济、轻便。
主振放大式发射机：频率稳定性高、发射信号相位相参、波形灵活。
雷达数据的录取方式：半自动录取和全自动录取固态发射机的优点：不需要阴极加热、寿命长；具有很高的可靠性：体积小、重量轻：工作频带宽、效率高：系统设计和运用灵活：维护方便，成本较低。
雷达原理知识点汇总第一章绪论1、雷达概念(Radar)：radar的音译，“Radio Detection and Ranging ”的缩写。
原意是“无线电探测和测距”，即用无线电方法发现目标并测定它们在空间的位置。
2、雷达工作原理：发射机在定时器控制下，产生高频大功率的脉冲串，通过收发开关到达定向天线，以电磁波形式向外辐射。
在天线控制设备的控制下，天线波束按照指定方向在空间扫描，当电磁波照射到目标上，二次散射电磁波的一部分到达雷达天线，经收发开关至接收机，进行放大、混频和检波处理后，送到雷达终端设备，能判断目标的存在、方位、距离、速度等。
3、雷达的任务：利用目标对电磁波的反射来发现目标并对目标进行定位。
随着雷达技术的发展，雷达的任务不仅仅是测量目标的距离、方位和仰角，而且还包括测量目标的速度，以及从目标回波中获取更多有关目标的信息。
4、从雷达回波中可以提取目标的哪些有用信息，通过什么方式获取这些信息？斜距R : 雷达到目标的直线距离OP。
方位角α: 目标斜距R在水平面上的投影OB与某一起始方向(正北、正南或其它参考方向)在水平面上的夹角。
俯仰角β：斜距R与它在水平面上的投影OB在铅垂面上的夹角，有时也称为倾角或高低角。
5、雷达工作方式连续波和脉冲波6、雷达测距原理R=(C∆t)/2式中，R为目标到雷达的单程距离，∆t为电磁波往返于目标与雷达之间的时间间隔，C为电磁波的传播速率(3×108米/秒)7、影响雷达性能指标脉冲宽度（窄），天线尺寸（大），波束（窄），方向性。
雷达原理复习总结
第一章 绪论（重点）1、雷达的基本概念雷达概念(Radar)，雷达的任务是什么，从雷达回波中可以提取目标的哪些有用信息,通过什么方式获取这些信息雷达概念：Radio Detection and Ranging 的缩写。
无线电探测和测距，无线电定位。
雷达的任务：雷达检测，目标定位，目标跟踪，目标成像，目标识别。
从雷达回波中可以提取目标的有用信息,获取方式： 目标信息 雷达提取 空间位置 距离 R=Ct/2 回波延时 方位 天线扫描 仰角速度 多普勒频移尺寸和形状 回波延时、多普勒频移2、目标距离的测量测量原理、距离测量分辨率、最大不模糊距离测量原理:通过接收信号的时间延迟进行测距 R=Ct/2 (t:滞后时间) 距离测量分辨率最大不模糊距离3、目标角度的测量角度分辨率角度分辨率：位于同一距离上的两个目标在方位角平面或仰角平面上可被区分的最小角度4、雷达的基本组成哪几个主要部分，各部分的功能是什么同步设备(Synchronizer)：雷达整机工作的频率和时间标准。
发射机(Transmitter)：产生大功率射频脉冲。
收发转换开关(Duplexer): 收发共用一副天线必需，完成天线与发射机和接收机连通之间的切换。
天线(Antenna)：将发射信号向空间定向辐射，并接收目标回波。
接收机(Receiver)：把回波信号放大，检波后用于目标检测、显示或其它雷达信号处理。
显示器(Scope)：显示目标回波，指示目标位置。
天线控制(伺服)装置：控制天线波束在空间扫描。
电源第二章 雷达发射机1、雷达发射机的任务雷达发射机的任务：为雷达提供一个载波受到调制的大功率射频信号，经馈线和收发开关由天线辐射出去。
2、雷达发射机的主要质量指标雷达发射机的主要质量指标：工作频率或波段，输出功率，总效率，信号形式，信号稳定度3、雷达发射机的分类雷达发射机的分类：1、按调制方式： ①连续波发射机 ②脉冲发射机2、按工作波段：①短波②米波③分米波④厘米波⑤毫米波3、按产生信号方式 ：①单级振荡式 ②主振放大式4、按功率放大使用器件： ①真空管发射机 ②固态发射机4、单级振荡式和主振放大式发射机组成， 以及各自的优缺点。
第八章运动目标检测及测速ppt课件
k=2
k=+2～-2
►经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
►递归型二次相消滤波器
►经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
中频对消器 输 出电压振幅
►经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
►中频对消的缺点
当中频为重复频率的整数倍，即
时，中频对消能消
除零速的固定杂波，此时输出中频信号振幅为
►经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
频域观点
►经 营 者 提 供 商品或 者服务 有欺诈 行为的 ，应当 按照消 费者的 要求增 加赔偿 其受到 的损失 ，增加 赔偿的 金额为 消费者 购买商 品的价 款或接 受服务 的费用
高频锁相脉冲
收发开关 高频回波脉冲
始相位保持严格关系 混频器
稳定本振
混频器
的基准电压，可用高 频锁相或中频锁相 （对应于高频相检和 中频相检），即在发
中频锁相脉冲
中频回波
中频相参 相参电压 相位 中频回波 中频
振荡器
检波器
放大器
射脉冲中取出很少一 部分能量用以控制高
