无功补偿器件选型
无功补偿装置所需元器件的选取

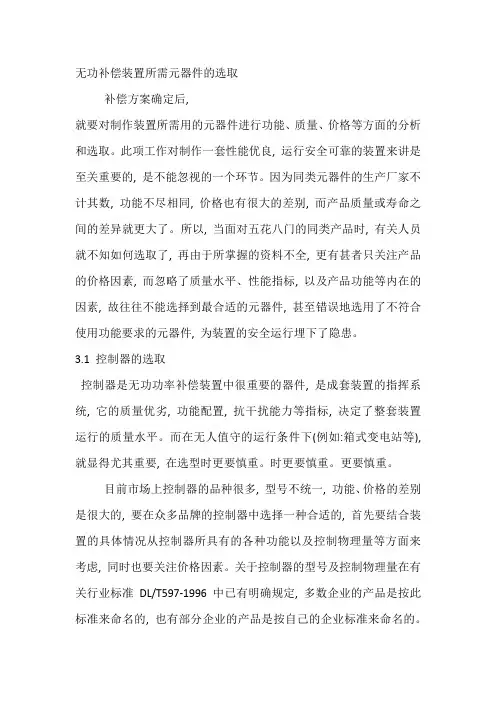

无功补偿装置所需元器件的选取补偿方案确定后,就要对制作装置所需用的元器件进行功能、质量、价格等方面的分析和选取。
此项工作对制作一套性能优良, 运行安全可靠的装置来讲是至关重要的, 是不能忽视的一个环节。
因为同类元器件的生产厂家不计其数, 功能不尽相同, 价格也有很大的差别, 而产品质量或寿命之间的差异就更大了。
所以, 当面对五花八门的同类产品时, 有关人员就不知如何选取了, 再由于所掌握的资料不全, 更有甚者只关注产品的价格因素, 而忽略了质量水平、性能指标, 以及产品功能等内在的因素, 故往往不能选择到最合适的元器件, 甚至错误地选用了不符合使用功能要求的元器件, 为装置的安全运行埋下了隐患。
3.1 控制器的选取控制器是无功功率补偿装置中很重要的器件, 是成套装置的指挥系统, 它的质量优劣, 功能配置, 抗干扰能力等指标, 决定了整套装置运行的质量水平。
而在无人值守的运行条件下(例如:箱式变电站等), 就显得尤其重要, 在选型时更要慎重。
时更要慎重。
更要慎重。
目前市场上控制器的品种很多, 型号不统一, 功能、价格的差别是很大的, 要在众多品牌的控制器中选择一种合适的, 首先要结合装置的具体情况从控制器所具有的各种功能以及控制物理量等方面来考虑, 同时也要关注价格因素。
关于控制器的型号及控制物理量在有关行业标准DL/T597-1996中已有明确规定, 多数企业的产品是按此标准来命名的, 也有部分企业的产品是按自己的企业标准来命名的。
无论产品型号如何命名, 关键是要视其基本功能和具体装置的配置方案来选取, 否则不是功能过剩(采购成本提高)就是功能不够而影响使用效果。
关于控制器的种类如何选择, 在有关标准DL/T842-2003中有相关的阐述。
自动控制物理量可优先选择下列方式:(1)无功功率控制, 功率因数限制;(2)无功电流控制, 功率因数限制;(3)无功功率或无功电流控制, 电压限制。
另外, 经对已投入运行的补偿装置中控制器使用情况的调查发现:凡是低价格的控制器, 几乎都把功率因数作为控制物理量。
无功补偿元件的选型与应用电容电抗
无功补偿元件的选型与应用电容电抗无功补偿是电力系统中的一项重要技术，通过补偿系统的无功功率，可以提高电力系统的功率因数，减少传输损耗，改善电压质量，提高系统的稳定性和运行效率。
其中，无功补偿元件在无功补偿系统中起着至关重要的作用，选型合适的无功补偿元件对于实现系统的无功补偿效果至关重要。
本文将就无功补偿元件的选型与应用电容电抗展开论述。
一、电容器与电抗器的作用与特点电容器和电抗器是无功补偿中常用的两种元件，它们在电力系统中具有各自独特的作用与特点。
1. 电容器的作用与特点电容器是一种能够提供无功功率的无源元件，其主要作用是通过供给感性无功功率来补偿系统中所需要的容性无功功率。
其特点如下：（1）电容器对系统的电压有一定的提高作用，可以改善供电电压质量。
（2）电容器可以提供快速的无功功率响应，对于电压波动较大的电力系统特别适用。
（3）电容器的无功功率消耗低，效率高，对于降低系统的无功功率损耗有明显的作用。
2. 电抗器的作用与特点电抗器是一种能够吸收无功功率的支路元件，其主要作用是通过消耗容性无功功率来补偿系统中所需要的感性无功功率。
其特点如下：（1）电抗器可以阻碍无功功率的传输，减少无功功率的流动。
（2）电抗器可以起到稳压作用，抑制电压的过高或过低；同时，也可以减轻电压波动对系统的影响。
（3）电抗器的无功功率消耗较大，效率相对较低，但其信号响应时间短，对电压波动有较好的抑制作用。
二、无功补偿元件的选型原则在进行无功补偿系统设计时，正确选型无功补偿元件是确保系统性能的关键一步。
以下是无功补偿元件选型的原则：1. 功率匹配原则无功补偿元件选型时，应根据系统的无功功率需要进行功率匹配。
对于容性无功功率，应选用电容器进行补偿；对于感性无功功率，应选用电抗器进行补偿。
2. 频率适应原则无功补偿元件的选型应考虑其在系统频率下的特性参数，确保其与系统频率相匹配。
一般情况下，无功补偿元件的频率适应范围应在±0.5%之内。
谐波系统无功补偿装置元件选型计算

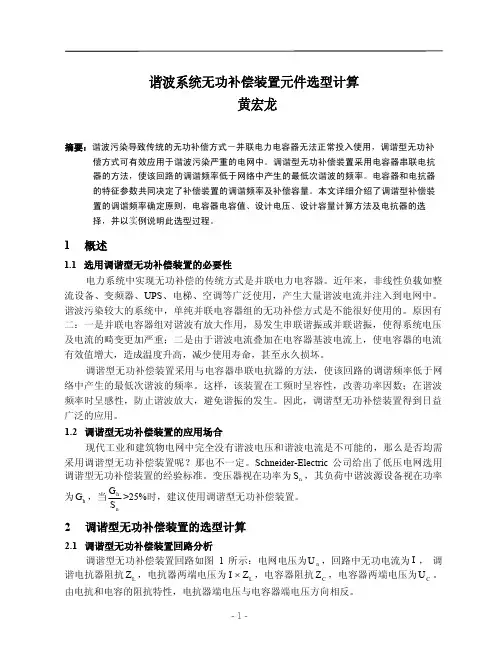

摘要：谐波污染导致传统的无功补偿方式－并联电力电容器无法正常投入使用，调谐型无功补 偿方式可有效应用于谐波污染严重的电网中。调谐型无功补偿装置采用电容器串联电抗 器的方法，使该回路的调谐频率低于网络中产生的最低次谐波的频率。电容器和电抗器 的特征参数共同决定了补偿装置的调谐频率及补偿容量。本文详细介绍了调谐型补偿装 置的调谐频率确定原则，电容器电容值、设计电压、设计容量计算方法及电抗器的选 择，并以实例说明此选型过程。
单组补偿容量 第一组 第二组 第三组 第四组 第五组 第六组 25Kvar 50Kvar 50Kvar 50Kvar 50Kvar 50Kvar 电容器型号 Varplus234Kvar-480V Varplus268Kvar-480V Varplus268Kvar-480V Varplus268Kvar-480V Varplus268Kvar-480V Varplus268Kvar-480V 电抗器型号 DR 25Kvar/215Hz DR 50Kvar/215Hz DR 50Kvar/215Hz DR 50Kvar/215Hz DR 50Kvar/215Hz DR 50Kvar/215Hz 接触器型号 LC1DPK12M7C LC1DWK12M7C LC1DWK12M7C LC1DWK12M7C LC1DWK12M7C LC1DWK12M7C
电容器端工作电压
U g 3 I ZC
电压应高于电网电压，即 U C U g U n 。例：Schneider－Electric 公司的调谐无功补偿装 置采用设计电压为 480 V 的电容器应用于电网电压为 400 V 的系统（使用条件恶劣的情 况下，也可选择设计电压更高的电容器）。 选定电容器设计电压 U C 后，需进一步确定电容器设计容量 QC ： 电抗率 K ，电网电压 U n ，所需单组无功补偿容量 Q ，则由式 5、式 8 可得
低压无功补偿装置的器件分析和选型
低压无功补偿装置的器件分析和选型前言现有供电设备虽经多次改造，仍然难以满足日益增长的电力负荷需求，日前全国各地已不同程度地出现了缺电和拉闸限电的现象。
解决电力供给紧张的问题，除了加快电厂建设以外，采纳合理的无功补偿不失为一条有效的途径。
做好无功补偿工作，不但可起到扩大现有输变电设备供电能力、改善电能质量、降低线路损耗、缓解供电能力不足的作用，并且还能取得良好的经济效益，如延长供用电设备的使用寿命、降低用户的电费支出等。
无功补偿的重要性及其解决问题的现实性，日前已得到了业内共识，各地也相继安装了很多不同形式的无功补偿装置，但从其使用的效果来看却不尽相同。
特殊是运行在0.4kV级的无功补偿装置，由于其补偿点多，分布面广，专业技术治理的力度相对薄弱，因此，在补偿的正确性、运行的安全性、动作的可靠性、设备的先进性、以及维护量的多少、使用寿命的长短等方面，存在着优劣并存，良莠不齐的现状。
例如：某单位的无功补偿屏安装后，一直不能正常使用，成为闲置设备；又如：某单位杆上变压器的低压补偿电容器投入后，马上引起线路跳闸，只好将电容器拆除后才能正常供电，此类不良补偿现象，在实际工作中时有发生，究其原因，主要是没有按照具体的负荷性质，恰当地选择优质补偿设备。
本文就低压无功补偿装置的器件选型问题，提出一些浅见，以起到抛砖引玉的作用，并希望能为实际工作提供一点参考。
一、补偿电容器的容量及相关因素补偿电容量的正确选择，是获得良好补偿效果的重要环节，具体选择时，可考虑如下几个因素：1、供电变压器的空载无功补偿一般可选变压器总容量3%的并联电容器作为固定补偿，以补偿变压器的空载无功损耗。
2、确定多路补偿的容量梯度知道用电负荷的最大值、最小值、负荷的波动情况，按照具体情况以确定电容器的投切步长和分组路数，做到对无功变化的精确跟踪。
3、平衡补偿、分相补偿、复合补偿的选择确定三相负荷的不平衡程度，必要时需进行现场测量，以确定采纳三相平衡补偿还是采纳复合补偿方式。
无功补偿装置中各器件的选择方法

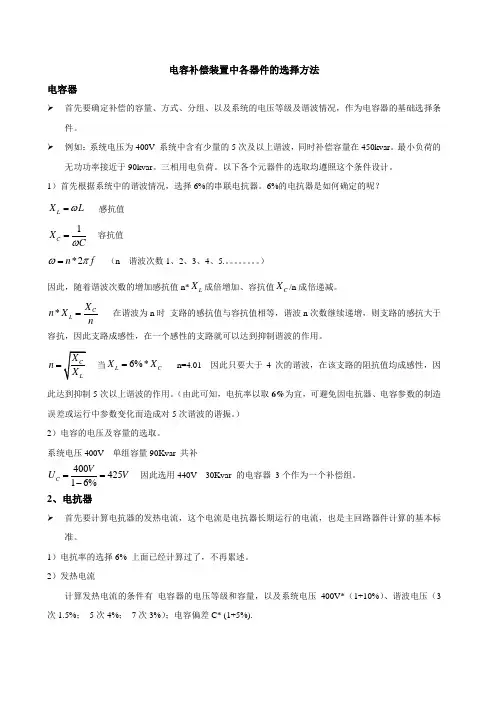

电容补偿装置中各器件的选择方法电容器首先要确定补偿的容量、方式、分组、以及系统的电压等级及谐波情况，作为电容器的基础选择条件。
例如：系统电压为400V 系统中含有少量的5次及以上谐波，同时补偿容量在450kvar 。
最小负荷的无功功率接近于90kvar 。
三相用电负荷。
以下各个元器件的选取均遵照这个条件设计。
1）首先根据系统中的谐波情况，选择6%的串联电抗器。
6%的电抗器是如何确定的呢？L X L ω= 感抗值 1C X Cω=容抗值*2n f ωπ= （n 谐波次数1、2、3、4、5.。
）因此，随着谐波次数的增加感抗值n*L X 成倍增加、容抗值C X /n 成倍递减。
*C L X n X n=在谐波为n 时 支路的感抗值与容抗值相等，谐波n 次数继续递增，则支路的感抗大于容抗，因此支路成感性，在一个感性的支路就可以达到抑制谐波的作用。
n =当6%*L C X X = n=4.01 因此只要大于4次的谐波，在该支路的阻抗值均成感性，因此达到抑制5次以上谐波的作用。
（由此可知，电抗率以取6%为宜，可避免因电抗器、电容参数的制造误差或运行中参数变化而造成对5次谐波的谐振。
） 2）电容的电压及容量的选取。
系统电压400V 单组容量90Kvar 共补40042516%C V U V ==- 因此选用440V 30Kvar 的电容器 3个作为一个补偿组。
2、电抗器首先要计算电抗器的发热电流，这个电流是电抗器长期运行的电流，也是主回路器件计算的基本标准。
1）电抗率的选择6% 上面已经计算过了，不再累述。
2）发热电流计算发热电流的条件有 电容器的电压等级和容量，以及系统电压400V*（1+10%）、谐波电压（3次1.5%； 5次4%； 7次3%）；电容偏差C* (1+5%).111333555771C L C L C L C L X X X X X X X X X X XX =-=-=-=-13151714401.5%4%3%U VU U U U U U ====111333555777U I X U I X U I X U I X ====1.05*Ith =以30kvar 为例，计算所得热电流为85A3、支路熔断器*1.06In Ith = (A B C 相电容偏差6%) 85A*1.06=90.1A 选择NT00 100A4、晶闸管（SKKT 106/16E ）晶闸管的额定电流：ITRMS =180A 反向可重复峰值电压：VRRM=1600V在该系统中，当电容器组切除电网时，晶闸管两端将承受至少2倍电网的峰值电压1244V 。
无功补偿器的选择与设计
无功补偿器的选择与设计无功补偿器是一种用于改善电力系统功率因数的装置，它能够有效地减少电网中的无功功率，并提高电力系统的效率和稳定性。
在现代电力系统中，无功补偿器的选择与设计是非常重要的一环，本文将探讨无功补偿器的选择与设计的相关要点。
一、无功补偿器的选择1. 系统功率因数的分析在选择无功补偿器之前，首先要对电力系统的功率因数进行分析。
通过对电网的运行情况和负荷特性进行评估，确定是否存在功率因数偏低的情况。
如果系统的功率因数较低，就需要考虑安装无功补偿器来提高系统的功率因数。
2. 无功补偿器的类型选择根据电力系统的需求，可以选择静态无功补偿器或者动态无功补偿器。
静态无功补偿器主要通过电容器或电抗器来补偿无功功率，适用于负荷较为稳定的情况。
而动态无功补偿器则是通过电力电子器件实现无功功率的补偿，适用于负荷变化较大的情况。
3. 无功补偿容量的计算在选择无功补偿器时，还需要计算出所需的无功补偿容量。
根据电力系统的功率因数和负荷特性，可以使用相关的计算方法来确定所需的无功补偿容量。
一般来说，无功补偿容量应该能够满足系统的无功功率需求，并有一定的预留余量。
4. 无功补偿器的性能指标除了无功补偿容量外，还应该考虑无功补偿器的其他性能指标，如稳定性、响应时间、损耗等。
这些指标会影响无功补偿器的工作效果和可靠性，需与实际需求相匹配。
二、无功补偿器的设计1. 无功补偿器的接线方案在进行无功补偿器的设计时，首先需要确定无功补偿器的接线方案。
根据电力系统的拓扑结构和负荷分布情况，选择合适的接线方案，以充分发挥无功补偿器的作用。
接线方案的选择应该考虑电压降、电流分布和灵活性等因素。
2. 无功补偿器的电容器或电抗器选择对于静态无功补偿器，需要选择合适的电容器或电抗器进行补偿。
根据系统的需求和特点，选择容量合适、质量可靠、损耗低的电容器或电抗器。
同时要考虑电容器或电抗器的并联组成、散热措施等因素。
3. 无功补偿器的控制策略对于动态无功补偿器，需要设计合理的控制策略。
TBB10高压无功补偿
普通用户无功补偿装置配置及产品选型1、补偿容量的计算（按照提高功率因数）根据功率补偿图中功率之间的向量关系，可求出无功补偿容量QC，QC=P(tgΦ1-tgΦ2)（kvar）式中P——最大负荷的平均有功功率，kW;tgΦ1、tgΦ2——补偿前后功率因数角的正切值；由功率因数cosΦ1、cosΦ2——补偿前后功率因数值，转换得到。
2、型号说明：TBB10-2400-AKT---成套B---并联B---补偿10---系统电压（6、35、110）2400---补偿容量保护方式共分为：AK---单星形接线开口三角电压保护BL---双星形接线不平衡电流保护AC---单星形接线电压差动保护（差压保护）BC---双星形接线电压差动保护AQ---单星形接线桥式不平衡电流保护AK单星接线开口三角电压保护AC单星接线电压差动保护BL双星接线不平衡电流保护AQ单星接线桥式不平衡电流保护3、隔离开关的选型1、型号：户内型号：GN24-12D/（400、630、1250、1600）三极户外型号：GW4-12DW/(400、630、1250、1600)三极2、隔离开关的额定电流应不小于1.5In，且经受住电容器组额定电流的1.3In,保证操作时的运动灵活。
4、氧化锌避雷器的选型1、型号：HY5WR-10/266kVHY5WR-17/4610kVHY5WR-51/13435kV（配计数器或在线监测仪）2、作用：用于限制并联电容器装置操作过电压，即开关操作分断过程中开关重燃，电容器组释放电能，电压叠加造成操作过程达到最高值17kV,5、串联电抗器1、型号：户内使用：干式铁心串联电抗器CKSC-144/10-6户外使用：干式空心串联电抗器CKSGKL-144/10-6CK—串联S—三相(D表单相)C—浇注固化（G表缠绕固化）144---三相总容量（电容器组的总容量乘以电抗率得到）10---系统电压6%---电抗率，选取标准为：a)仅用于限制合闸涌流时，电抗率宜取0.1%~1%.b)用于抑制谐波，当并联电容器装置接入电网处的背景谐波为5次及以上时，宜取4.5%～6%。
无功补偿控制器的选型
无功补偿控制器的选型什么是无功补偿控制器？无功补偿控制器是一种用于控制电力系统中的无功功率的电器设备。
它可以补偿电力系统中产生的无功功率，以便更有效地利用电力系统的能源，并增加电力系统的电能功率因数。
在现代电力系统中，无功补偿控制器得到广泛使用，因为它可以提高电力质量、降低电力消耗、降低成本、提高效率，其作用至关重要。
无功补偿控制器的选型选型是对无功补偿控制器的功率和控制模式进行选择的过程。
选择正确型号的无功补偿控制器是确保电气系统正常运行的重要步骤。
下面我们来讨论无功补偿控制器的选型标准。
额定电压在选择无功补偿控制器时，首先需要确定其所需的额定电压。
在选择无功补偿控制器前，必须计算并确定整个电力系统的电压、电流和功率因数。
根据所计算的电力需求，可以确认所需的无功补偿容量，这对于选择无功补偿控制器的额定电压至关重要。
额定容量在确认无功补偿控制器的额定电压后，需要确定其额定容量。
无功补偿控制器的额定容量通常以千乏（kVAR）为单位表示，用于补齐电力系统中的无功功率。
为确保选用的无功补偿控制器符合容量要求，需要在计算负载和功率因数时，应用电力传输方程。
控制模式无功补偿控制器有三种常见的控制模式，在选择控制模式时，需要考虑到电源和负载之间的距离和类型，以及所需的稳定性和控制要求。
控制模式包括：1.单独控制模式单独控制模式是最常见的模式，无功补偿控制器只控制一个负载。
2.联合控制模式联合控制模式允许无功补偿控制器同时控制多个负载。
通过这种方式，可以确保对多个负载进行反应，从而使电力系统平衡。
3.自适应控制模式自适应控制模式是一种智能型控制模式，可以根据电力系统当前的负载和功率因数水平，自动调整无功补偿控制器的容量。
其他要素虽然选择额定电压、额定容量和控制模式是选择无功补偿控制器时最重要的标准，但还有许多其他要素要考虑，包括：1.生产商和销售商的信誉度和质量保证2.适用的行业和应用领域3.可用性和可靠性4.可操作性和易用性5.确保符合安全标准和法规6.可维护性和维修服务结论总而言之，在选择无功补偿控制器时，需要根据电气系统的具体要求正确选配额定电压、额定容量和控制模式，同时还要考虑品牌信誉度、可用性、可维护性和其他因素。
无功补偿装置的选型与设计
无功补偿装置的选型与设计无功补偿装置是一种用于改善电力系统功率因数的设备，它通过补偿电流中的无功成分，提高功率因数，减少系统的无功功率损耗。
本文将探讨无功补偿装置的选型与设计，以帮助读者了解如何选择合适的无功补偿装置及其设计原则。
1. 无功补偿装置的选型在选择无功补偿装置时，需要考虑以下几个因素：1.1 系统功率因数系统的功率因数是选择无功补偿装置的基本依据。
当系统功率因数低于设定值时，需要考虑安装无功补偿装置来提高功率因数。
1.2 负载类型根据负载的类型，可以选择不同类型的无功补偿装置。
常见的无功补偿装置包括静态无功发生器（SVC）、无功发生器组（STATCOM）和固定补偿电容器等。
1.3 控制方式无功补偿装置可以通过电容器开关或智能无功补偿控制器进行控制。
根据实际需求，选择适合的控制方式。
1.4 额定容量根据负载的需求和系统的容量，选择合适的无功补偿装置额定容量。
过小的容量可能无法满足需求，而过大的容量将浪费资源。
2. 无功补偿装置的设计无功补偿装置的设计需要考虑以下几个方面：2.1 电容器选择选择适当的电容器是无功补偿装置设计中的关键之一。
电容器的选择应考虑其额定电压、容量和损耗等因素，以确保电容器可以正常运行并满足功率需求。
此外，电容器还需要具备耐高压、低损耗和较长的使用寿命等特性。
2.2 保护措施为了确保无功补偿装置的安全稳定运行，需要采取相应的保护措施。
例如，安装电容器过电流保护器、电压保护器和温度保护器等，以防止电流过载、电压过高和温度过高等问题。
2.3 协调性设计对于较大规模的无功补偿装置系统，需要进行协调性设计，以保证系统各个组件之间的协调运行。
例如，根据系统的特点选择合适的滤波器、电抗器和电流互感器等，以优化系统的无功补偿效果。
2.4 安装位置无功补偿装置的安装位置也需要仔细考虑。
选择合适的安装位置可以最大程度地减少电缆长度和功率损耗，提高系统的效率。
综上所述，无功补偿装置的选型与设计需要综合考虑系统功率因数、负载类型、控制方式、额定容量等因素。
无功补偿装置的选型与布置方法
无功补偿装置的选型与布置方法无功补偿装置作为电力系统中重要的设备之一，能够有效地改善电力系统的功率因数，提高电力传输效率，降低线路和设备的损耗，保障电力系统的稳定运行。
本文将从无功补偿装置的选型和布置方法两个方面进行论述，并提出一些实用的建议。
一、无功补偿装置选型方法无功补偿装置的选型应综合考虑电力系统的负载特性、功率因数要求、装置额定容量、成本等多个因素。
1. 考虑负载特性在选型无功补偿装置时，首先要了解电力系统的负载特性，包括系统的瞬态特性、谐波分析和无功需求曲线等。
根据负载特性可以确定无功补偿装置的类型，如静态无功补偿装置(SVC)、STATCOM等。
2. 确定功率因数要求根据电力系统的功率因数要求确定无功补偿装置的容量。
一般来说，电力系统的功率因数应在0.95以上，根据实际情况可以适度调整。
功率因数越低，无功补偿装置的容量就需要相应增大。
3. 选取合适的装置额定容量装置的额定容量是选型的重要依据之一。
根据电力系统的负荷需求和功率因数要求，结合装置的负载能力和承受能力，选取合适的额定容量。
4. 综合成本考虑除了以上因素外，还需要综合考虑无功补偿装置的成本因素。
包括购买、安装、运行、维护等成本，以及无功补偿装置的寿命和可靠性等因素。
经济性是选型过程中需要重点考虑的因素之一。
二、无功补偿装置布置方法无功补偿装置的布置要结合电力系统的特点和实际情况，合理布置，确保其有效运行。
1. 平衡布置无功补偿装置应尽量均匀地布置在电力系统中，以实现负荷的无功均衡。
合理布置可以减小线路的无功损耗，优化电力系统的电压质量。
2. 注意容量匹配在布置过程中，应注意无功补偿装置的容量与负载容量的匹配。
过大或过小的装置容量都会影响系统的稳定性和经济性。
根据实际需求，进行灵活的调整和优化。
3. 考虑装置位置无功补偿装置的布置还需要考虑其位置选择。
一般来说，无功补偿装置应尽量靠近负载中心，以减小线路损耗和电压波动。
同时，还要充分考虑设备的安全性和维护便利性。
无功补偿电容接触器与电容器匹配选型
无功补偿电容接触器与电容器匹配选型无功功率补偿柜，是三相四线低压配电网提高功率因数，降低配电网线路损耗，提高电气设备的利用率不行或缺的重要配套设施。
无功功率补偿柜里面的主要低压电器有一下几种：一、配电柜——集约各种低压电器元件组装。
二、仪表——检测，监测线路运行状况。
三、电流互感器——取样及大电流转换小电流共仪表和掌握器。
四、无功功率补偿掌握器——通过取样比对，能够依据感性无功功率的变化，自动投入和切除电容器组。
四、空开或者熔断器——爱护电容器组，在发生短路状况下，切断电容器组电源。
五、电容器专用接触器——负责电容器的投入和切除工作。
六、自愈式补偿电容器——负责给低压配电网络输送容性无功功率。
无功补偿柜自愈式无功补偿电容器CJ19系列电容器专用接触器现在着重讲，接触器与电容器匹配选型问题。
电容器接触器它的型号是CJ19（CJ16）系列，规格有CJ19-2511、CJ19-3211：CJ19-4311、CJ19-6521和CJ19-9521等；而电容器规格许多，从1Kvar-60Kvar规格众多。
那么它们怎么匹配选型，只要了解接触器的构造就好选型了。
CJ19系列接触器它是在CJX2系列基础上加了三组阻尼线和帮助触头组成，如：CJ19-3211它的接触器是CJX2-2510。
知道了这些我们就可以很快进行匹配了。
详细匹配如下：CJ19-2511匹配10Kvar以下电容器CJ19-3211匹配15Kvar以下，10Kvar以上电容器CJ19-4311普票20Kvar以下16Kvar以上电容器CJ19-6521匹配30Kvar以下21Kvar以上电容器CJ19-9521匹配50Kvar以下31Kvar以上电容器。
第六节-供配电电气设计选型(无功补偿篇)
供配电电气设计选型系统接地型式目录1.系统接地型式2.常用低压电器的计算3.框架、塑壳、微断选择4.双电源切换开关选择5.电动机起动方案6.无功补偿方案选型7.防雷接地8.弧光保护、火灾报警、智能仪表电能质量方案—全面提升电能质量，保持电压稳定和电能洁净RCR 无功补偿方案–减少有功损耗, 节约电能–可抑制高次谐波–有效限制合闸涌流–提高配电设备利用率–提高电源系统稳定性居住建筑公共建筑PQF 有源动态滤波器–97% 以上谐波被滤除–能同时滤除2-50次谐波中不少于15种谐波–可滤除相线和零线谐波（单相节能灯、电子整流器）–不会形成新的谐振–根据设定目标功率因数产生无功电流，实现无级补偿（无浪涌）–可改善相不平衡–不会发生过载，易于扩展谐波源（非线性负载）–调光设备、办公设备、UPS 、变频装置等–主要以3次、5次、7次谐波为主谐波危害–对供电电网造成污染，降低电气设备的使用效率–容易使电缆过热、造成火灾–影响电力仪表、计量表的准确读数–对通讯系统造成干扰等不良后果–大量感性负载消耗了无功功率–谐波源主要为家用电器、照明整流器等，以3次谐波为主–电能质量不达标，将遭遇供电部门的罚款ABB无功补偿解决方案ABB 无功补偿解决方案RC 纯电容无功补偿RCR 抑制谐波无功补偿动态无功补偿有源无功发生器共补RC 混补RCY 共补RCR 混补RCY动态无功补偿Dynacomp有源无功发生器PQdynaC 带滤波有源无功发生器PQdynaC+混合补偿有源无功发生器PQflexCABB无功补偿解决方案< 15% RC 15 to 25%增强型RC> 25%RCR> 60%RCR+PQF 非线性负荷(kVA)变压器额定容量(kVA)电能质量方案—RCR 无功补偿方案RVC/RVT ：功率因数控制器OS/OT ：整柜隔离开关/隔离开关熔断器组XLP+OFA ：补偿分支回路熔断器式隔离开关UA/A ：电容投切专用接触器Reactor ：电抗器CLMD ：补偿用电容器由全套ABB 电气产品构成的完整方案RCR无功补偿方案构成电能质量方案—RCR 无功补偿方案产品特点CLMD型号解释低压电容器CLMD •干式设计,采用金属化聚丙烯薄膜作为电介质，自愈性好，损耗低，内置放电电阻,可靠性高；外壳采用镀锌钢板,防护等级高达IP42•额定电压最高达1000V,规格齐全,选型简单，也可按客户需求定制•内部填充惰性吸热材料蛭石,安全防火，具有独特的次序性保护系统低压电抗器R7%，R14%•采用高精度铁芯和硅钢片冲压叠加,三相电感平衡度高•绝缘层采用Class H 材料，温度耐受能力强•高温过压工艺保证绕组和铁芯结构安全功率因数控制器RVT, RVC •可测量显示电压、电流、谐波等关键参数•高效的投切策略结合多种切换模式，延长电容器和投切元件的使用寿命•不受谐波干扰，具有过电压、欠电压和谐波畸变等报警保护功能•彩色触屏设计,中文友好界面；支持多种通讯接口，可轻松实现通讯与远程操作CLMD 43 / 30KVAR 400V 50HZ （Y+N ）外形尺寸（13,33,43,53,63,83）电容器容量（15,25,30kavr…）电压220-1000V频率50Hz/60Hz 连接方式△，Y+N ，1PH选型步骤无功功率补偿方案选型根据需求抑制的谐波，确定电抗系统p7%或p14%;–电抗率p7%，谐振频率189Hz；用于抑制5次以上谐波，主要应用于非线性负责的无功补偿（如冶金、造纸、水泥、机房等）；–电抗率p14%，谐振频率134Hz；用于抑制3次以上谐波，主要应用于单相非线性负载的无功补偿（如写字楼、医院、商业中心、剧院、实验室等）电容器电抗器单元容量遵从以下原则：确认客户对单元精度有无要求–有。
无功补偿元件的选型与应用(投切开关篇)
无功补偿元件的选型与应用(投切开关篇)安科瑞王志彬江苏安科瑞电器制造有限公司摘要：随着中国经济的飞速发展，企业对供电的需求与电力设备的质量提出了更高的要求，电力系统运行的经济性与电能质量、无功功率有着密不可分的关系。
关键词：无功补偿投切开关复合开关晶闸管开关引言：无功补偿对电网的安全、优质、经济运行具有重要作用。
合理选择无功补偿方案和无功补偿元器件意义重大，投切开关的选择更加是决定了电容器的使用寿命。
本文重点分析了常用无功补偿元器件投切开关的特点，并对各种投切开关的性能进行了比较。
1简介无功补偿投切开关顾名思义是用来在无功补偿装置中控制电容投入与切除的元件，无功补偿投切元件又分为很多种类，大致可以分为机械开关类和电子开关类。
2原理最先应用于低压电容器投切的开关是交流接触器，这是一种传统的电容器投切方式，由于三相交流电的相位互成120°，对交流接触器投切控制，理论上不存在最佳操作相位点（即投切瞬时不可选择性），使得它投入或切除电网时，要产生一个暂态的过渡过程，又因电容器是电压不能瞬变的器件，并联电容器由交流接触器投切电网时，由于其相位点是随机的，所以会产生幅值很大、频率很高的浪涌电流（涌流最大时可能超过100倍电容器额定电流）。
为了改善这些缺陷，出现了所谓投切电容器专用接触器，就是在接触器的主触头处并以带电阻的辅助触头，在合闸时先合上辅助触头，然后再合上主触头，以此减低浪涌电流；而分闸时时序恰好相反，先分主触头，而后再分辅助触头，以此减轻电弧对触头的烧损。
但这一措施仅仅是一种改良而已，并未在根本上解决问题，涌流、过电压和谐波污染仍然存在，对电容器和装置的寿命仍有很大的影响，所以其在低压电容器投切领域的应用将越来越少。
但由于其投资低、控制简单，所以至今在不少技术要求低的地方仍在应用，但可以预见，随着电容器投切开关的发展，将逐步被淘汰。
随着电力电子器件应用的发展和普及，后来人们研发出由可控硅为核心的固态继电器。
无功补偿控制器的选型
无功补偿控制器的选型在电力系统中，无功功率补偿是提高电力系统运行质量的一种重要手段，能够保证电力系统正常运行。
而无功补偿控制器作为实现无功补偿的重要设备，其选型则显得尤为重要。
本文将介绍无功补偿控制器的选型，主要包括选型依据、选型指标和选型流程。
选型依据在进行无功补偿控制器选型前，需要明确选型依据。
无功补偿控制器选型的主要依据应包括以下几个方面：1.电力系统中存在的无功功率2.无功补偿容量及电压等级3.无功补偿控制器的功能需求4.无功补偿控制器的可靠性要求5.无功补偿控制器的成本预算在进行无功补偿控制器选型时，应根据上述依据进行选择，以满足实际的应用需求。
选型指标在选型依据的基础上，应根据实际的应用需求，选择合适的无功补偿控制器。
无功补偿控制器的选型指标主要包括以下几个方面：1.额定电压：与电力系统中的电压等级相匹配，通常为0.4KV、10KV、35KV等多种类型。
2.无功补偿功率：也称为“无功容量”，是控制器提供的无功补偿容量，通常以千乏（kVar）为单位。
3.响应速度：是控制器响应电网无功功率波动的能力，通常单位为毫秒（ms）级别。
4.精度：指控制器在输出无功功率时所达到的误差水平，数值通常以百分比表示。
5.可靠性：是控制器在运行过程中的稳定性和可靠性能够达到的水平。
6.成本：控制器购买成本及维护成本。
根据实际应用需求，进行综合评估并选择合适的选型指标。
选型流程无功补偿控制器的选型流程可以分为如下几个步骤：1.确定无功补偿容量及电压等级：根据实际应用需求确定无功补偿容量及电压等级。
2.确定无功补偿控制器功能需求：确定无功补偿控制器需要具备的功能，比如控制方式、控制精度等。
3.选择控制器类型：选择符合功能需求和技术指标的无功补偿控制器类型。
4.选型对比：根据不同产品的技术指标、功能、性价比等方面进行对比评估，选出满足要求的一些产品。
5.确定控制器型号：从候选控制器中根据实际应用需求和成本等因素最终确定一款无功补偿控制器型号。
无功补偿和有源滤波选型计算方法
无功补偿和有源滤波选型计算方法无功补偿的选型计算方法可以根据电力系统的特点和要求进行如下步骤：1.确定需补偿的功率因数：根据电力系统的实际需求，确定要达到的功率因数。
电力系统的功率因数可以根据国家标准或行业标准进行选择，常见的功率因数有0.8、0.9、1等。
2.确定需补偿的容量：根据电力系统的负载特点和功率因数要求，计算出无功功率的大小。
根据电力系统的运行情况和负载情况，选择合适的电容器或电感器来进行无功补偿。
3.考虑电力系统的动态响应：在选型计算时，还要考虑电力系统的动态响应能力。
电力系统的负载和运行情况会随时变化，所以在选型时要考虑到系统的动态响应能力，以保证补偿效果的稳定性和可靠性。
4.考虑其他因素：在选型计算时，还要考虑到其他因素的影响，比如电容器的寿命、电感器的损耗等。
这些因素可能会对补偿效果产生影响，所以在选型时要综合考虑。
有源滤波器的选型计算方法可以根据电力系统的谐波特点和要求进行如下步骤：1.确定需滤波的谐波频率：根据电力系统的谐波特点和频谱分析结果，确定要滤除的谐波频率。
电力系统的谐波频率一般为电网频率的整数倍，常见的谐波频率有3次、5次、7次等。
2.确定需滤波的谐波电流：根据电力系统的谐波特点和电流分析结果，确定要滤除的谐波电流大小。
根据谐波电流的大小，选择合适的有源滤波器来进行滤波。
3.考虑滤波器的容量和响应速度：在选型计算时，要考虑滤波器的容量和响应速度。
滤波器的容量决定了它能够滤除的最大谐波电流，响应速度决定了它对电力系统的动态响应能力。
4.考虑滤波器的效率和损耗：在选型计算时，还要考虑滤波器的效率和损耗。
滤波器的效率越高，损耗越少，对电力系统的影响越小。
所以在选型时要综合考虑滤波器的性能指标。
以上是无功补偿和有源滤波选型计算方法的一般步骤，实际选型计算还需要根据具体的电力系统情况和要求进行详细的分析和计算。
同时，还需要考虑经济性、可靠性等因素，以选择合适的无功补偿和有源滤波方案。
无功补偿设备的选型与采购指南
无功补偿设备的选型与采购指南无功补偿设备是一种用于改善电力系统功率因数的重要装置。
在电力系统中，由于诸多因素的影响，例如电动机的运行、电容器的使用和电感元件等，会导致功率因数下降，从而降低电力系统的效率和稳定性。
因此，选择和采购适合的无功补偿设备对于提高电力系统的运行效率和质量具有重要意义。
本文将为您介绍无功补偿设备的选型与采购指南。
一、功率因数与无功补偿设备功率因数是电力系统中的重要参数，定义为有用功与视在功之比。
当功率因数低于标准，即小于0.9时，电力系统将出现一系列负面影响，包括线路损耗增加、电气设备发热升高、电能计量误差等。
无功补偿设备的作用就是通过补偿无功功率，提高电力系统的功率因数。
二、无功补偿设备的选型指南1. 考虑电力系统的负荷特性在选型无功补偿设备时，首先需要考虑电力系统的负荷特性，包括负载类型、变化范围和稳定性。
根据负荷特性选取适当的无功补偿设备类型，例如静态无功补偿器（SVC）、电容器组合补偿器（CCB）、电容器自投自切补偿器等。
2. 计算无功功率补偿量在选型无功补偿设备时，需要根据电力系统的负荷需求和功率因数目标来计算无功功率补偿量。
通过测量和计算，确定所需的无功功率补偿容量，并根据补偿容量来选择合适的无功补偿设备。
3. 考虑设备的响应速度无功补偿设备的响应速度对于电力系统的稳定性和可靠性至关重要。
在选型无功补偿设备时，需要考虑设备的响应速度是否满足电力系统的要求，以确保能够及时补偿无功功率变化。
4. 考虑设备的可靠性和寿命在选型无功补偿设备时，需要考虑设备的可靠性和寿命。
选择具有高可靠性的品牌和型号，确保设备在长期运行中的稳定性和可靠性。
同时，了解设备的维护要求和寿命预期，以便进行合理的维护和更换计划。
5. 考虑设备的成本效益无功补偿设备的选型过程中，成本效益是一个重要的考虑因素。
在选择设备时，需要综合考虑设备价格、使用寿命、维护成本和节能效果等因素，确保所选设备具有良好的经济性和可行性。
无功补偿装置的选型与设计要点分析
无功补偿装置的选型与设计要点分析无功补偿装置是电力系统中用于调节功率因数的重要设备。
它的选型与设计对于保证电力系统的稳定运行和提高能源利用效率至关重要。
本文将从选型和设计两个方面对无功补偿装置进行分析，并探讨其中的要点。
一、无功补偿装置的选型1.考虑电力系统的负荷特性：根据电力系统的负荷特性，选择合适的无功补偿装置。
对于大型电力系统，一般采用静态无功补偿装置（SVC）或静态无功发生器（SVG）；而对于中小型电力系统，采用电容式无功补偿装置比较常见。
2.考虑无功补偿装置的容量：根据电力系统的功率因数和需求量，确定无功补偿装置的容量。
一般来说，无功补偿装置的容量应该与电力系统的无功功率需求相匹配，以达到适当的功率因数校正效果。
3.考虑无功补偿装置的控制方式：根据电力系统的特点和需求，选择无功补偿装置的控制方式。
常见的控制方式包括手动控制、自动控制和远程控制等，可以根据具体情况进行选择。
二、无功补偿装置的设计要点1.合理布置无功补偿装置：在电力系统中，无功补偿装置的布置应该合理，以达到最佳的无功补偿效果。
一般来说，无功补偿装置应该布置在负荷高峰区，以最大限度地减少无功功率的损耗。
2.充分考虑无功补偿装置的稳定性：无功补偿装置在运行过程中应该具备稳定性，以避免对电力系统的负荷和功率因数产生不良的影响。
因此，在设计无功补偿装置时，需要充分考虑其稳定性和抗干扰能力。
3.保证无功补偿装置的可靠性：无功补偿装置在运行过程中应该具备较高的可靠性，以确保电力系统的稳定运行。
因此，在设计无功补偿装置时，需要采用可靠的元器件和设备，并加强对无功补偿装置的维护和监测。
4.考虑无功补偿装置的经济性：在设计无功补偿装置时，需要充分考虑其经济性，以提高电力系统的能源利用效率。
选择合适的无功补偿装置和控制策略，可以降低无功功率的损耗，并减少电力系统的运行成本。
总之，无功补偿装置的选型与设计是保证电力系统稳定运行和提高能源利用效率的重要任务。
无功补偿装置的选型及参数调节
无功补偿装置的选型及参数调节无功补偿装置是电力系统中常用的设备，用于补偿电力系统中的无功功率，提高系统的功率因数，改善电力质量。
本文将就无功补偿装置的选型和参数调节进行探讨。
一、无功补偿装置的选型无功补偿装置根据其工作原理和补偿方式的不同，可以分为静态无功补偿装置和动态无功补偿装置两大类。
1. 静态无功补偿装置静态无功补偿装置是指通过电容器、电感器等静态元件进行无功功率的补偿。
根据补偿方式的不同，静态无功补偿装置又可以分为并联补偿和串联补偿两种。
（1）并联补偿并联补偿是指将电容器或电容器组与电网并联连接，通过提供电网所需的无功功率来实现补偿。
在并联补偿中，电容器的容量需要根据负载的状况进行选型。
一般来说，负载较为稳定的情况下，可以选用固定容量的电容器；而负载波动较大的情况下，应选用可调节容量的电容器。
（2）串联补偿串联补偿是指将电感器或电抗器与电网串联连接，通过提供电网所需的无功功率来实现补偿。
同样地，在串联补偿中，电感器的参数需要根据负载的情况进行选择。
负载较为稳定的情况下，可以选用固定参数的电感器；而负载波动较大的情况下，应选用可调参的电感器。
2. 动态无功补偿装置动态无功补偿装置是指通过电力电子器件控制无功功率的补偿。
常见的动态无功补偿装置包括静止无功发生器（STATCOM）和静止同步补偿器（SVC）等。
动态无功补偿装置的选型主要需要考虑装置响应的速度、补偿容量、电流和电压的能力等因素。
根据电力系统的需求进行综合评估后，才能选择合适的动态无功补偿装置。
二、无功补偿装置参数调节无功补偿装置的参数调节需要根据电力系统的工作条件和要求进行调整，以最大程度地提高系统的无功补偿效果。
1. 并联补偿参数调节在并联补偿中，电容器的参数调节主要包括容量的选择和电压的调整。
（1）容量的选择电容器的容量选择应考虑系统的负载情况和无功功率需求。
容量过小会导致无功功率补偿效果不佳，而容量过大则会造成电容器的浪费。
