利德华福高压变频器手册

高压变频器运行操作规程

HARSVERT-A系列高压变频调速系统运行操作规程第一、电气部分1. 高压变频调速系统简介利德华福HARSVERT－A系列高压变频调速系统，以高可靠性、易操作、高性能为设计目标，满足对风机、水泵的调速节能和改善生产工艺需要。

HARSVERT －A系列高压变频调速系统适配各种通用三相异步电机，采用新型IGBT功率器件，全数字化控制，具备以下特点：1.1高－高电压源型变频调速系统，直接6KV输入，直接6KV输出，无需输出变压器。

1.2输入功率因数高，电流谐波少，无需功率因数补偿；1.3输出阶梯正弦PWM波形，无需输出滤波装置，可接普通电机，对电缆和电机绝缘无损害，电机谐波少，减少轴承、叶片的机械振动，输出线可长达1000米；1.4标准操作面板配置彩色液晶屏全中文操作界面；1.5功率电路模块化设计，维护简单；1.6内置PLC，易于改变控制逻辑关系，适应多变的现场需要；1.7可灵活选择就地、远方控制方式；1.8直接内置PID调节器，可开环运行，可闭环运行；1.9具有完整的通用变频调速系统参数设定功能；2. 技术参数3. HARSVERT－A系列高压变频调速系统组成3.1旁路柜旁路柜为变频器加装系统旁路开关（刀闸）。

旁路开关（刀闸）的主要作用是在变频器退出运行时，让电机直接切至工频状态运行（一次风机实现自动旁路，凝结泵采用手动旁路）。

3.2变压器柜变压器采用干式移相变压器，H级绝缘，系统温度可达185℃，能够完全消除电源侧电压、电流谐波；3.3功率柜（功率模块）功率模块主要由以下部件组成：3.3.1熔断器：熔断器主要用于移相变压器副边绕组的过流保护。

当输入侧的电流过大，或者负载过大，或者功率模块内部的元器件损坏时，熔断器立即断开，起到保护的作用。

3.3.2整流桥：整流桥的作用是将移相变压器副边绕组输入的交流电转变成为直流电。

它是由二极管三相全桥进行不控全波整流。

3.3.3电解电容：电解电容的作用是滤波和储能。

北京利德华福高压变频调速系统介绍

工业现场
模拟量
RS485
I/O
单个模块旁路技术
1
3 2
8个模块串联时，旁路一个功率模块，电压输出能力为95.6%，比原来的方法有所提高。
A
正常运行时
每相5个功率单元串联，正常运行
A5
A4
A3
A2
VAC
A1 120 o TYP. B1 B2
VBA
C1 C2 C3 C4
N
B3

高压变频器全中文监控系统

采用标准软件，同上一代产品操作方式完全一致用户可以现场设定现实参数及控制逻辑操作权限分级，保证设备的可靠运行
功率单元旁路功能
功率模块故障时可降额运行，切换时间仅为50ms
10KV 移相变压器
UA1
TV1 TV2 M
UA2
10KV 光纤
控制单元
工控机
PLC
以8级串联为例，旁路一级后，系统电压下降1/8，即电压为87.5%；
功率模块输出波形叠加技术
T
单个功率模块逆变输出的正弦PWM波形
错位叠加后变频器输出的相电压波形

T
1) R ef A :
2 0 0 V o lt
5 m s
T

1 ) R ef
A :
2 0 0
V o lt
5
m s
高压变频器主要器件一览表
品名 EUEPC IXYS MCD IXYS MDD 产地 IGBT（绝缘门控双级晶体管） Thyristor （可控硅）旁路桥

基于单片机的中文人机界面(标准配置)
超大24行全中文界面直接按键式操作具有键盘锁定功能，防

利德华福变频器日常操作维护手册

二、日常检查项目
（三）变压器温度
值班人员或维护人员要定期对变压器进行巡视、检查，记录变压器绕组的温度值。
报警温度（℃）跳闸温度（℃）
130 140
三相温度是否均衡记录运行温度
二、日常检查项目
（四）冷却系统是否正常 1、主要观察散热风机是否正常转动，界面应无报警提示。 2、环境的冷却装置是否工作正常－空调、风道、水空冷器。
十、操作注意事项
4.调频操作
◆变频器正常运行时，请将挡板或阀门开度调节到100%，以充分减少截流损耗，达到最好的节能效果； ◆对于风机或水泵并联运行的工况，要注意负载的平衡情况，调速过程中注意变频器的输出电流不要超过电机电流额定值； ◆用自动控制系统的计算机设定电机转速（变频器运行频率）时，按回车键以前，请核实数据的正确性，防止输入过大或过小的异常数据。 ◆对于水泵负载，注意不要设定过小的频率值。在并联运行情况下，调速水泵速度过低，将影响水泵出水。
九、操作规程
2、操作规程
（2）远程控制、模拟给定、开环运行
第六步：合变频器进线高压开关，变频器给出系统待机指示,合上控
制柜风机电源GF31，GF32；第七步：用远程“启动”按钮启动变频器；第八步：用远程模拟信号设定变频器的运行频率，主界面提供模拟给定频率值显示；第九步：变频器的实际频率按照加减速时间达到设定的频率值；第十步：用远程“停机”或者“急停”按钮停车。
十、操作注意事项
6.开关切换
◆禁止带电合分旁路柜的隔离开关，旁路开关的倒换请在完全断电的情况下进行；
◆隔离开关有电气和机械双重闭锁功能，禁止强行合分隔离刀闸，禁止野蛮操作；电磁锁只有在用户侧高压开关断开时才能打开，进行分合隔离刀闸的操作。 ◆必须按规定的操作顺序对各隔离开关进行操作。

利德华福高压变频器

利德华福高压变频器应用范围近年来，我国年工业生产总值不断提高，但是能耗比却居高不下，高能耗比已成为制约我国经济发展的瓶颈，为此国家投入大量资金支持节能降耗项目，其中高压变频调速技术已越来越广泛的应用在各行各业，它不仅可以改善工艺，延长设备使用寿命，提高工作效率等，最重要的是它可以“节能降耗”，这一点已被广大用户所认可，且深受关注。

从1998年开始，利德华福人通过一年开发，一年开局试验，一年市场考验，其研发制作的HARSVERT-A系列高压变频调速系统，完全具有自主知识产权，适合国内电网特性，符合国内用户使用习惯。

该系列高压变频调速系统自2000年投入国内市场后，在市政供水、电力、冶金、石油、石化、水泥、煤炭等行业陆续投入运行。

由于安装便捷、操作简单、运行稳定、安全可靠、维护方便，并在节能、节电、省人、省力、自动控制、远程监控等方面效果显着，以及优异的产品性价比和周到的服务，受到用户的广泛欢迎。

火力发电：引风机、送风机、吸尘风机、压缩机、排污泵、锅炉给水泵等冶金：引风机、除尘风机、通风机、泥浆泵、除垢泵等石油、化工：主管道泵、注水泵、循环水泵、锅炉给水泵、电潜泵、卤水泵、引风机、除垢泵等市政供水：水泵等污水处理：污水泵、净化泵、清水泵等水泥制造：窑炉引风机、压力送风机、冷却器吸尘风机、生料碾磨机、窑炉供气风机、冷却器排风机、分选器风机、主吸尘风机等造纸：打浆机等制药：清洗泵等采矿行业：矿井的排水泵和排风扇、介质泵等其他：风洞试验等系统原理HARSVERT-A系列高压变频调速系统采用单元串联多电平技术，属高-高电压源型变频器，直接3、6、10KV输入，直接3、6、10KV高压输出。

变频器主要由移相变压器、功率模块和控制器组成。

系统结构功率模块结构功率模块为基本的交-直-交单相逆变电路，整流侧为二极管三相全桥，通过对IGBT逆[功率单元电路结构]变桥进行正弦PWM控制，可得到单相交流输出。

每个功率模块结构及电气性能上完全一致，可以互换。

北京利德华福HARSVERT-A系列变频器的原理

HARSVERT-A系列变频器的原理有15个（或21个）功率单元，每5个（或7个）功率单元串联构成一相。

10000V 系列有24个功率单元，每8个功率单元串联构成一相。

2.输入变压器输入侧由移相变压器给每个单元供电，移相变压器将网侧高压变换为副边的多组低压，各副边绕组在绕制时采用延边三角接法，相互之间有一定的相位差。

对3000V系列，变压器副边绕组分4级，每级电压430V，相互间移相15°，构成24脉冲整流方式；对6000V系列，变压器副边绕组分5级或7级。

对5级产品，每级电压690V，相互间移相12°，构成30脉冲整流方式。

对7级产品，每级电压490V，相互间移相8.57°，构成42脉冲整流方式；对10000V系列，变压器副边绕组分8级，每级电压720V，相互间移相7.5°，构成48脉冲整流方式；这种多级移相叠加的整流方式，消除了大部分由独立功率单元引起的谐波电流，可以大大改善网侧的电流波形，使变频器网侧电流近似为正弦波，使其负载下的网侧功率因数达到0.95以上。

另外，由于变压器副边绕组的独立性，使每个功率单元的主回路相对独立，其工作电压由各个低压绕组的输出电压来决定，工作在相对的低压状态，类似常规低压变频器，便于采用现有的成熟技术。

各功率单元间的相对电压，由变压器副边绕组的绝缘承担，避免了串联均压问题。

3.功率单元功率单元是整台变频器实现变压变频输出的基本单元，每个功率单元都相当于一台交-直-交电压型单相低压变频器。

功率单元整流侧用二极管三相全桥进行不控全波整流，中间采用电解电容滤波和储能，输出侧为4只IGBT组成的H桥，电路结构如下图所示。

在任意时刻，每个单元仅有三种可能的输出电压，如果A+和B-导通，从U 到V的输出电压将为+Ud，如果B+和A-导通，从U到V的输出电压将为-Ud，如果A+和B+或者A-和B-导通，则从U到V的输出电压为0V。

通过控制A+、A-、B+、B-四只IGBT的导通和关断状态，在U、V输出端子可以得到VO的等幅PWM波形。

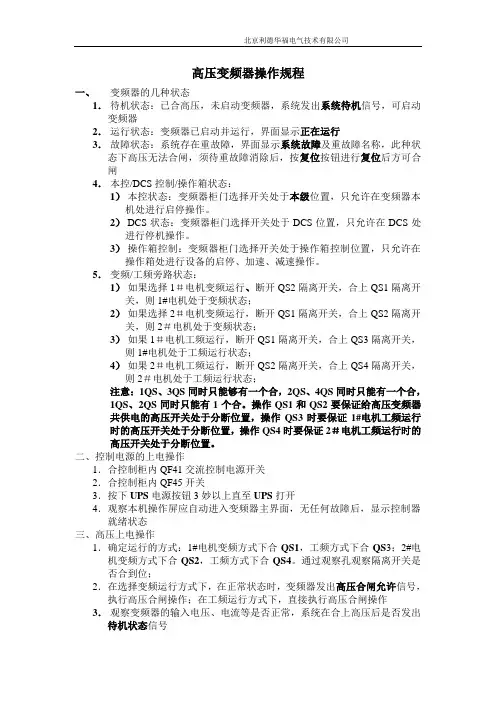

变频器操作说明

高压变频器操作规程一、变频器的几种状态1．待机状态：已合高压，未启动变频器，系统发出系统待机信号，可启动变频器2．运行状态：变频器已启动并运行，界面显示正在运行3．故障状态：系统存在重故障，界面显示系统故障及重故障名称，此种状态下高压无法合闸，须待重故障消除后，按复位按钮进行复位后方可合闸4．本控/DCS控制/操作箱状态：1）本控状态：变频器柜门选择开关处于本级位置，只允许在变频器本机处进行启停操作。

2）DCS状态：变频器柜门选择开关处于DCS位置，只允许在DCS处进行停机操作。

3）操作箱控制：变频器柜门选择开关处于操作箱控制位置，只允许在操作箱处进行设备的启停、加速、减速操作。

5．变频/工频旁路状态：1）如果选择1＃电机变频运行、断开QS2隔离开关，合上QS1隔离开关，则1#电机处于变频状态；2）如果选择2＃电机变频运行，断开QS1隔离开关，合上QS2隔离开关，则2＃电机处于变频状态；3）如果1＃电机工频运行，断开QS1隔离开关，合上QS3隔离开关，则1#电机处于工频运行状态；4）如果2＃电机工频运行，断开QS2隔离开关，合上QS4隔离开关，则2＃电机处于工频运行状态；注意：1QS、3QS同时只能够有一个合，2QS、4QS同时只能有一个合，1QS、2QS同时只能有1个合。

操作QS1和QS2要保证给高压变频器共供电的高压开关处于分断位置，操作QS3时要保证1#电机工频运行时的高压开关处于分断位置，操作QS4时要保证2＃电机工频运行时的高压开关处于分断位置。

二、控制电源的上电操作1．合控制柜内QF41交流控制电源开关2．合控制柜内QF45开关3．按下UPS电源按钮3妙以上直至UPS打开4．观察本机操作屏应自动进入变频器主界面，无任何故障后，显示控制器就绪状态三、高压上电操作1．确定运行的方式：1#电机变频方式下合QS1，工频方式下合QS3；2#电机变频方式下合QS2，工频方式下合QS4。

通过观察孔观察隔离开关是否合到位；2．在选择变频运行方式下，在正常状态时，变频器发出高压合闸允许信号，执行高压合闸操作；在工频运行方式下，直接执行高压合闸操作3．观察变频器的输入电压、电流等是否正常，系统在合上高压后是否发出待机状态信号四、变频器启动操作1．用本机界面启动1）将柜门的选择开关拨到本控位置，进入功能界面，选为本机给定2）确认系统已处于待机状态3）确认电机在静止状态4）设定频率5）按下操作面板的启动按钮6）观察电机运行频率及电压、电流是否正常2．用操作箱启动1）将柜门的选择开关拨到操作箱位置，进入参数界面，选为模拟给定2）确认系统已处于待机状态3）确认电机在静止状态4）在DCS处设定变频给定为50％；5）点击操作台上的启动按钮，通过加减速按钮，改变电机的运行转速，确定电机、风机运行是否正常。

利德华福变频器的技术参数

高压变频器>技术参数
高压变频调速系统的型号编制方法：
额定电流(A)
电压等级(KV)
控制方式
变频调速系统
(VERT)
产品系列(s)
公司名称缩写
（HAR）
注：
1、额定输出电流为□□□A
2、电压等级：□□KV
3、控制方式：A表示异步机普通控制型，VA表示异步机矢量控制型，VS表示同步机矢量控制型。

比如：
额定电流130A
电压等级6KV
异步机
变频调速系统
正弦波系列
公司名称缩写
变频器型号A03/050～
A03/100(含
)
A03/100～
A03/175(含
)
A03/175
～
A03/220(含
)
A03/220～
A03/400(含
)
A03/220～
A03/610
变频器容量(KVA) 250～630 630～900 900～1150
1150～
2000
2000～3125
额定输出电流
(A)
50～100 100～175 175～220 220～400 400～610
注：设备尺寸如有变动，恕不另行通知，具体尺寸以技术协议为准。

注：设备尺寸如有变动，恕不另行通知，具体尺寸以技术协议为准。

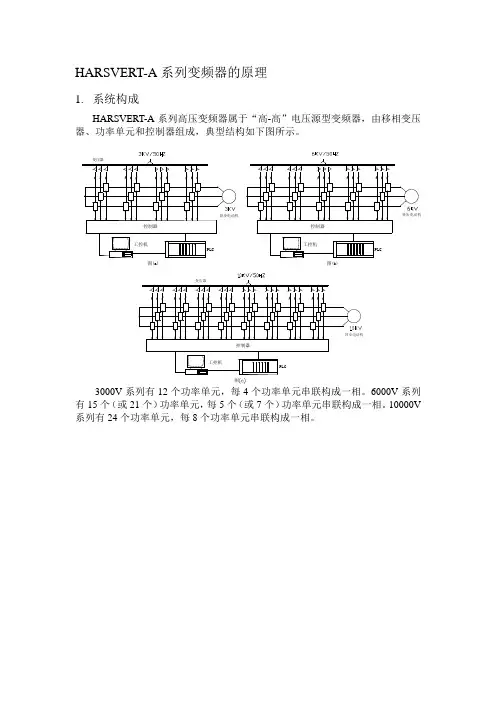

北京利德华福HARSVERT-A系列变频器的原理

HARSVERT-A系列变频器的原理有15个（或21个）功率单元，每5个（或7个）功率单元串联构成一相。

10000V 系列有24个功率单元，每8个功率单元串联构成一相。

2.输入变压器输入侧由移相变压器给每个单元供电，移相变压器将网侧高压变换为副边的多组低压，各副边绕组在绕制时采用延边三角接法，相互之间有一定的相位差。

对3000V系列，变压器副边绕组分4级，每级电压430V，相互间移相15°，构成24脉冲整流方式；对6000V系列，变压器副边绕组分5级或7级。

对5级产品，每级电压690V，相互间移相12°，构成30脉冲整流方式。

对7级产品，每级电压490V，相互间移相8.57°，构成42脉冲整流方式；对10000V系列，变压器副边绕组分8级，每级电压720V，相互间移相7.5°，构成48脉冲整流方式；这种多级移相叠加的整流方式，消除了大部分由独立功率单元引起的谐波电流，可以大大改善网侧的电流波形，使变频器网侧电流近似为正弦波，使其负载下的网侧功率因数达到0.95以上。

另外，由于变压器副边绕组的独立性，使每个功率单元的主回路相对独立，其工作电压由各个低压绕组的输出电压来决定，工作在相对的低压状态，类似常规低压变频器，便于采用现有的成熟技术。

各功率单元间的相对电压，由变压器副边绕组的绝缘承担，避免了串联均压问题。

3.功率单元功率单元是整台变频器实现变压变频输出的基本单元，每个功率单元都相当于一台交-直-交电压型单相低压变频器。

功率单元整流侧用二极管三相全桥进行不控全波整流，中间采用电解电容滤波和储能，输出侧为4只IGBT组成的H桥，电路结构如下图所示。

在任意时刻，每个单元仅有三种可能的输出电压，如果A+和B-导通，从U 到V的输出电压将为+Ud，如果B+和A-导通，从U到V的输出电压将为-Ud，如果A+和B+或者A-和B-导通，则从U到V的输出电压为0V。

通过控制A+、A-、B+、B-四只IGBT的导通和关断状态，在U、V输出端子可以得到VO的等幅PWM波形。

利德华福变频器操作说明

二、主控制界面
输出电流
显示变频器的实际输出线电流有效值，单位为安培（A）。
二、主控制界面
输入电压
显示变频器的输入侧线电压的有效值，单位为千伏（KV）。
二、主控制界面
输出电压
显示变频器的输出侧线电压的有效值，单位为千伏（KV）。
二、主控制界面
现场数据
该栏显示PLC模拟输入通道的现场值。
二、主控制界面
二、主控制界面
给定频率显示变频器的给定频率，可直接通过软件键盘（按给定频率按钮即可弹出软件键盘）输入或由加速、减速按钮改变，也可由模拟信号设定。若处于闭环运行模式，则显示被控量的给定值。若功能设定为“软启动”，则显示软启动的工频投切频率。
二、主控制界面
电机速度显示电机的实际转速，该值根据运行频率与电机的负载情况运算而得。
四、参数设定子界面
（一）调速参数
1、基本参数（3）最高频率变频器输出的最高频率。设定范围0.01～ 120Hz，分辨率为0.01Hz，系统缺省设置为 50Hz。（4）基准频率变频器输出基准电压时的运行频率值。设定范围0.01～120Hz，分辨率为0.01Hz，系统缺省设置为50Hz。
四、参数设定子界面
现场状态
该栏呈红色状态。显示变频器当前状态下发生的轻故障及其发生的原因。没有故障时此栏显示“非操作人员请勿触碰显示屏”。
二、主控制界面
环境温度
该栏显示单元柜接线槽里的两个温度探头测量值和控制柜接线槽里的一个温度探头测量值。
三、功能设定子界面
（一）调度方式选择
１、手工调度
变频器在将来某段时间内的运行方式（开环/闭环）及给定频率完全由用户手动设定，变频器没有自动调度功能。

利德华福HASVERT-A系列变频器培训(技师培训)

风机
德国EBM
主要元器件的质量保证世界一流。
现场接线方式简单
6KV/10KV 电网
原有开关
变频器
控制柜
6KV/10KV 原有电机
控制信号电缆 380V/220V控制电源
与现场接口适应能力强
可接受和输出如下信号: 4~20mA/0~10V模拟给定/指示信号 •无源继电器接点开关量信号 •内置PLC与现场点对点通讯 •PROFIBUS、MODBUS等现场总线 •其他用户需要的通讯方式可协商
变频器支持多种总线接口
内置MODBUS总线接口
典型的DCS接线图
变频器状态及故障
信息
DCS显示信息
转速给定值被控量实际值操作指令
可上位机远程监控
变频器内置485、MODEM接口：距离在1KM以下时，可通过RS485电缆连接，通过MODEM、电话线连接时，距离不受限制
上位机界面
变频器内置PID控制器
错位叠加后变频器输出的相电压波形
高压变频器主要器件一览表
品
名
产
地
IGBT（绝缘门控双级晶体管） PLC （可编程控制器） Thyristor （可控硅）旁路桥 Rectifier（整流桥） Electrolytic（铝电解）
德国SIEMENS 德国SIEMENS 美国IXYS等美国IXYS等 IXYS、德国Semikron 日本NIPPON等
0 12 24 36 48
0 12 24 36 48
0 12 24 36 48
移
移
移
度度Leabharlann 度电压和电流没有相移；
30脉冲整流可以抵消掉29次以下的谐波
变频器对电网无谐波污染，输入功率因数高（2）

利德华福高压变频操作规程及注意事项课件

案例一
某水泥厂高压变频器在运行过程中出现输出电流波动异常，经过利德华福专业技术人员的检查和维修，快速恢复了设备的正常运行。
案例二
某煤矿企业的高压变频器在启动时出现跳闸现象，经过利德华福专业技术人员的排查和修复，最终找到了故障原因并进行了有效的处理。
应用经验总结
经验一
经验三
选择合适的高压变频器型号和规格，根据实际需求进行配置和调整，能够更好地满足企业的生产需求和节能减排目标。
利德华福提供专业的培训课程，包括理论知识和实践操作，确保用户能够熟练掌握高压变频器的操作和维护技能。
培训对象
培训课程面向所有使用利德华福高压变频器的用户，无论您是初次接触还是资深用户，都能从中获得有价值的信息和经验。
培训方式
培训课程采用多种方式，包括现场培训、在线培训和集中培训等，以满足不同用户的需求。
建立完善的技术支持体系，加强与利德华福专业技术人员的沟通和合作，能够快速应对各种故障和问题，保障企业的正常生产和经营。
经验二
加强设备的日常维护和保养，定期进行检查和测试，及时发现和解决潜在问题，能够有效地延长设备的使用寿命和降低故障率。
CHAPTER
05
培训与支持
培训课程
1 2 3
培训课程
检查电源是否正常、控制回路是否正常、电机是否正常等，针对具体问题进行维修或更换部件。
运行过程中出现异常声音或振动
检查电机、传动系统、负载等是否正常，针对具体问题进行维修或更换部件。
输出电压波动或不稳定
检查传感器、控制回路等是否正常，针对具体问题进行维修或更换部件。
出现故障代码或报警
根据故障代码或报警提示，检查相应部位，找出故障原因并处理。

利德华福变频器安装调试及维护手册

编号：BLH B01-070.6版本号：V.01HARSVERT系列变频调速系统安装调试及日常维护北京利德华福电气技术有限公司通讯地址：北京市昌平区阳坊镇阳坊工业南区北京利德华福电气技术有限公司邮政编码：102205电话：010-********传真：010-********一安装说明 (4)1.1 安装前的准备工作 (4)1.1.1现场清点货物 (4)1.1.2卸车 (4)1.1.3 存储 (4)1.1.4 安装环境 (4)1.1.5 地基 (5)1.2 机械安装 (6)1.2.1拆箱 (6)1.2.2柜体就位 (6)1.2.3 功率单元安装 (7)1.2.4风机及报警器安装 (8)1.3 电气连接 (10)1.3.1 变压器试验 (10)1.3.2 变压器柜接线 (10)1.3.3 功率柜接线 (12)1.3.4 风机及报警器的接线 (14)1.3.5柜间连线连接 (14)1.3.6变频器对外接口的连接 (15)1.3.7检查 (17)二系统调试 (19)2.1控制系统调试 (19)2.1.1调试前准备工作 (19)2.1.2送控制电 (19)2.1.3“参数”设置 (19)2.1.4“功能”参数设置 (20)2.1.5模拟量量程设置 (20)2.1.6控制系统调试 (21)2.1.7模拟带高压调试 (21)2.1.8与现场开关柜联锁 (22)2.2高压调试 (23)2.2.1上高压前检查 (23)2.2.2高压送电实验 (23)2.2.3投入运行 (24)2.3 矢量控制型变频器参数调试 (25)2.3.1变频器驱动异步电机 (25)2.3.2变频器驱动同步电机 (29)三常见故障处理 (33)3.1 轻故障分类与报警 (33)3.2 重故障分类与报警 (34)3.3变频器轻故障 (35)3.3.1 UPS输入掉电；直流电源掉电 (35)3.3.2 功率单元旁路(单独选购） (35)3.3.3变压器轻度过热 (36)3.3.4模拟给定掉线 (36)3.3.5控制器无响应 (36)3.3.6柜门未关严 (37)3.3.7现场报警输入有效 (37)3.4变频器重故障 (38)3.4.1变压器严重过热 (38)3.4.2 负载过载、负载过流、变频器过流 (38)3.4.3 功率单元重故障 (38)3.5 如何更换故障单元 (39)3.6 其他常见问题 (39)3.6.1不能调整运行频率 (39)3.6.2高压变频调速系统不能开机 (39)3.6.3故障时没有音响报警 (40)3.6.4报警但界面没有指示 (40)四变频调速系统的日常维护 (41)附录 (44)安全约定HARSVERT系列高压变频调速系统在设计时已充分考虑了安全问题，然而，它作为一种高压设备，设备内部及其连接电缆带有危险的高电压，同时因长时间运行发热，一些部件温度升高，直接触摸会灼伤人体。

高压变频器操作说明)

高压变频器操作说明)一、安全提示1.在操作高压变频器之前，请确保您已经仔细阅读并理解了本操作说明书，并且熟悉了相关的安全警示。

2.在操作高压变频器时，请戴上适当的安全防护设备，如绝缘手套、护目镜等。

3.在进行高压变频器的维护和检修时，必须将高压变频器的电源断开，并使用一个适合的电工工具，否则有电击的危险。

4.在操作高压变频器时，请保持良好的工作习惯，不要将手指或其他物体放入高压变频器的风扇或其他运转部件中，以免引发危险。

5.在操作高压变频器时，请确保操作环境干燥，以免引发短路等故障。

二、基本操作步骤1.接通电源在操作高压变频器之前，您需要将电源接通，并确保电源稳定。

接通电源时，请注意电源的电压和频率是否与高压变频器的要求相匹配。

2.设置参数接通电源后，您需要根据具体需求对高压变频器的参数进行设置。

通常，这些参数包括电压、频率、电流和功率等。

您可以通过高压变频器的控制面板或软件进行设置。

3.启动高压变频器设置完参数后，您可以通过高压变频器的控制面板或软件启动高压变频器。

请注意，启动过程中不要突然对高压变频器进行大负载的操作，以避免引发故障。

4.运行监控5.故障处理三、注意事项1.在操作高压变频器时，请保持设备的清洁和干燥。

2.避免在高压变频器操作时，将其他物体或液体放入设备中。

3.请勿随意更改高压变频器的设置参数，以免引发故障。

4.在操作高压变频器时，请定期检查电源电压和频率是否保持稳定。

5.如果高压变频器长时间不使用，请断开电源，并妥善保管设备。

6.高压变频器只能由专业人员进行维修和检修，切勿私自拆卸或维修。

四、常见故障处理办法1.如果高压变频器无法启动，请检查电源是否接通和电源稳定。

2.如果高压变频器运行过程中出现噪音较大的现象，请检查设备是否有松动或异常运转。

4.如果高压变频器不能正常接收信号，请检查信号线路是否正常连接。

五、保养与维护1.定期清洁高压变频器的外壳和风扇，以确保设备的散热效果良好。

利德华福HARSVERT-VA系列高压变频器

利德华福HARSVERT-VA系列高压变频器在水泥行业的应用文/ 技术工程系统孙立强一、引言水泥工业是国民经济生产中的能源消耗大户，已被列为国家节约资源的重点领域之一。

在国务院提出加快建设节约型社会的政策环境下，提高水泥行业的节能技术和应用水平，建立节约型水泥工业体系意义重大。

在当前国内外能源供需矛盾突出的情况下，水泥生产企业必须通过各种途径降低能耗，以获得最佳的经济效益和最高的劳动生产率。

在水泥的生产中，风机大马拉小车现象严重，同时由于工况、产量的变化，系统所需求的风量也随之变化。

大部分风机采用传统做法，即调节进、出风口挡板开度大小来实现风量调节，而该方法是以增加风阻、牺牲风机的效率来达到要求的，损耗严重。

电动机负载电耗就占成本近30％，而拖动风机用的高压电动机在电机中占有很大的比重。

对于一条水泥生产线，其中有25%～30%的电能是用于拖动各种类型风机上。

风机电动机特别利用变频调速技术改变设备的运行速度，以调节风量的大小，可以既满足生产要求，又达到节约电能，同时减少因调节挡板而造成挡板和管道的磨损，从而避免经常停机检修所造成的经济损失。

目前，行业普遍认为高压风机电动机的变频调速改造是降耗增效的主要措施。

二、项目介绍河北矿峰水泥有限公司一期生产线，高温风机采用北京利德华福电气技术有限公司生产的高压变频调速系统，节能效果非常显著，用户非常认可。

于是在二期生产线中扩大使用北京利德华福电气技术有限公司变频调速系统，在生料磨循环风机、窑尾排风机、窑尾高温风机上都采用了北京利德华福电气技术有限公司变频调速系统。

（1）二期生产线窑尾排风机电机及其变频调速系统：电机2000kW,10kV（2）二期生产线高温风机电机及其变频调速系统：电机3350kW,10kV（3）二期生产线原料磨循环风机电机及其变频调速系统：电机4800kW,10kV三、利德华福高压变频器原理及特点HARSVERT-A系列高压变频调速系统采用单元串联多电平技术，属“高-高”电压源型变频器，为单元串联多电平拓扑结构，主体结构由多组功率模块串联而成，从而由各组低压叠加而产生需要的高压输出，它对电网谐波污染小，总谐波畸变小于4%，直接满足IEEE519-1992的谐波抑制标准，输入功率因数高，不必采用输入谐波滤波器和功率因数补偿装置；输出波形质量好，不存在谐波引起的电机附加发热和转矩脉动、噪音、输出dv/dt、共模电压等问题，不必加输出滤波器，就可以使用普通的异步电机， 10kV每个系统共有24个功率单元，每8个功率单元串连构成一相，其系统结构如图1所示。
