多通道接收机幅相校准测试系统的设计

一种多通道相控阵接收组件自动测试系统的设计写实现

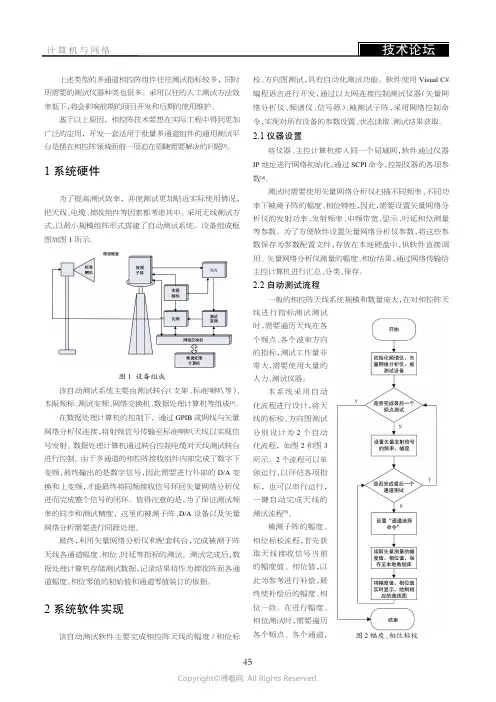

图1设备组成该自动测试系统主要由测试转台（支架、标准喇叭等）本振频标、测试变频、网络交换机、数据处理计算机等组成[3]在数据处理计算机的控制下，通过GPIB或网线与矢量网络分析仪连接，将射频信号传输至标准喇叭天线以实现信号发射。

数据处理计算机通过转台控制电缆对天线测试转台进行控制。

由于多通道的相控阵接收组件内部完成了数字下变频，最终输出的是数字信号，因此需要进行外部的D/A变换和上变频，才能最终将同频接收信号环回矢量网络分析仪进而完成整个信号的闭环。

值得注意的是，为了保证测试频率的同步和测试精度，这里的被测子阵、D/A设备以及矢量网络分析需要进行同源处理。

最终，利用矢量网络分析仪和配套转台，完成被测子阵天线各通道幅度、相位、时延等指标的测试。

测试完成后，数据处理计算机存储测试数据，记录结果将作为接收阵面各通道幅度、相位零值的初始值和通道零值装订的依据。

标，也可以串行运行，被测子阵的幅度、位一致。

在进行幅度、各个频点、各个通道，图2幅度、相位标校图3方向图扫描流程关键指标的测试被测子阵需要测试的关键指标包括增益、幅相一致性、噪声系数等，这些指标的好坏直接关系整个系统数字波束合成的效果[6-7]。

图5子阵实际测试结果实测结果表明，该测试系统运行良好，可以快速完成对组件各通道的测试和数据处理。

补偿后的子阵方向图合成效果与仿真值十分接近，而且测试结果多样，能够很直观地判断测试结果是否满足技术要求。

为多通道接收组件的判决筛选提供了重要依据。

结束语本文从多通道相控阵接收组件批量测试的需求出发，计了一套自动测试系统，可以大幅度减少测试工作量，测试效率。

该自动测试系统已成功应用于某型相控阵天线组件的批量测试任务中，实际应用表明，该测试系统能够快速完成多通道相控阵接收组件的测试需求，对于提高测试效减少后期组件维修时间发挥了重要作用。

参考文献张光义,赵玉洁.相控阵雷达技术[M].北京:电子工业出版社2006.胡明春,周志鹏,严伟,等.相控阵雷达收发组件技术[M].图4软件测试界面。
