基于机器视觉的PCB 光板缺陷检测技术研究
机器视觉应用于 PCB 缺陷检测技术研究
机器视觉应用于 PCB 缺陷检测技术研究随着电子产品的不断增多,电路板(PCB)的生产也变得越来越重要。
PCB是一种基于电气连接的板式元件,为电子元件提供了重要的支持。
在PCB生产过程中,缺陷检测是一个至关重要的步骤。
因为即使在微小的缺陷下,电路板的性能也会受到很大的影响,甚至导致整个电子设备的故障。
因此,精确有效的PCB缺陷检测技术不仅能够提高生产效率,还能确保产品品质。
传统的PCB缺陷检测方法是手动检测,但这种方法很容易出现漏检和误检。
机器视觉技术的出现改变了这一现状。
机器视觉技术是通过模拟人类视觉系统来处理和分析图像数据,并进行数据提取、分类和分析的一种技术。
在PCB缺陷检测中,机器视觉技术的成熟应用可有效地实现自动化检测、大规模生产和高准确度检测。
机器视觉检测技术的核心是图像处理、图像识别和算法优化等方面。
首先是图像处理,即将采集到的PCB图像进行处理,在预处理阶段进行增强、滤波、降噪等处理操作。
其次,需要进行图像识别,即将处理后的图像匹配和识别出缺陷信息。
最后,算法优化是制定针对性的算法,优化应用效果,提高缺陷检测的准确度和速度。
在机器视觉技术的应用下,PCB缺陷检测有了更加准确的方法,如裸露焊盘检测、元件损坏检测、连通性检测、污染检测等。
其中,裸露焊盘检测是检测电子产品上焊盘缺陷的重要步骤之一。
焊盘缺陷包括开口、制造缺陷或破裂。
通过机器视觉技术,我们可以对焊盘进行精确、自动化的检测,缺陷筛选统计和可视化等。
元件损坏检测可以检测元件破裂、扭曲、损坏等缺陷。
通过专有算法可以检测元件表面大面积伪影、弯曲和碎片等问题。
连通性检测检测PCB电路线路及元件的连通性是否正确,包括短路、开路、偏差等方面的问题。
污染检测则涵盖了PCB板面的污染程度,如氧化、腐蚀、化学污染等。
通过机器视觉技术,我们可检测到PCB表面上透明或光滑的区域及不同角度的反射和视角问题,从而实现污染检测。
另外,机器视觉技术还可用于定量分析PCB缺陷数据。
论文范文:基于计算机视觉的PCB板焊点缺陷检测及分类
论文范文:基于计算机视觉的PCB板焊点缺陷检测及分类1 绪论1.1 研究背景与意义基于PCB 板的电子产品已经成为当今电子行业的一个重要组成部分。
随着现代技术向着完全数字化的方向发展,可以预见,PCB 板的生产也将会逐步的增长。
在这一方面,马来西亚已经迈出了重要的一步,在全国范围内已经有37个生产PCB板的上市公司。
随着现代工业的快速发展,电子产品向着更薄,更轻的方向发展,也就决定了PCB 向着密度更高,精度更高,层数更多的方向发展。
通过使用PCB,电子产品在可靠性,生产效率上有了极大的提升,成本也有了显著的下降。
PCB 焊点在焊接过程中可能由于某些原因导致焊点出现缺陷,若将这些电路板应用到电子产品中,可能导致后期电子产品出现各种问题,从而造成重大损失,甚至整个电子产品也会因此而报废。
为了确保将高质量的PCB 板转换为高质量、高可靠的电子产品,实现关于PCB 板焊接的零缺陷,PCB 板的焊点质量监测也变得尤为重要。
最初PCB 板的焊点缺陷检测主要借助人工方式,这种检测方式导致较高的工作成本,并且很容易出错。
随着印刷电路板向着更高密度,更复杂排版的方向发展,人工检测方式已经不再适合PCB 板的检测,因此有必要寻找一种新的自动而有效的方法,使得检测工作更加规范与智能。
1.2 国内外研究现状基于视觉检测技术的自动光学检测(Automated Optical Inspection, AOI)技术已经广泛应用到了电路板的生产过程中。
AOI 技术主要通过相机对PCB 板进行扫描获取到PCB 板焊点区域的图像,提取相应焊点的特征,根据提取的焊点特征与数据库中标准特征进行对比,确定焊接缺陷类型并标示,等待相关人员处理。
基于AOI 的检测方式,相对于传统的人工检测方式来说,提高了PCB板焊点缺陷的检测精度,同时AOI 技术编程简单,成本低廉,缺陷类型覆盖率高,在PCB 领域已经得到了广泛的使用。
在国外,由于研究时间较早,AOI 技术已经相对成熟,目前国际上的主要PCB 板生产厂商有日本欧姆龙(Omron),英国安捷伦(Agilent),以色列奥宝(Arbotech)及康代(Camtek),韩国美陆(Mirtec),美国安维普(Mvp)等。
基于机器视觉的表面缺陷检测方法研究进展
然而,仍然存在一些挑战和问题需要进一步研究和探讨,例如如何提高数据 的质量和数量、如何选择合适的模型结构和参数以及如何平衡模型的计算量和处 理速度等问题。未来研究方向可以包括改进现有方法、优化模型结构、开发新的 算法等方面,以进一步提高基于机器视觉的表面缺陷检测方法的性能和效率。
参考内容
随着电子行业的快速发展,PCB板(印刷电路板)在各种电子产品中的应用 越来越广泛。然而,PCB板表面缺陷不仅影响电子产品的性能,还会导致整个设 备的故障。因此,PCB板表面缺陷检测成为电子制造业中至关重要的一环。近年 来,机器视觉技术的迅速发展,为PCB板表面缺陷检测提供了新的解决方案。
基于深度学习的方法通过训练深度神经网络来识别表面缺陷。这类方法可以 利用大量的带标签数据来进行训练,从而提高检测精度。优点是检测精度高、对 复杂缺陷和细微缺陷的检测效果好,缺点是计算量较大、处理速度较慢。
混合方法则是将基于图像处理的方法和基于深度学习的方法结合起来,以充 分发挥两者的优点,提高表面缺陷检测的性能。
研究方法
本次演示选用基于深度学习的方法进行表面缺陷检测。具体实现过程如下:
1、数据采集:收集带有表面缺陷的产品图像,并进行预处理,如去噪、增 强等,以提高图,并划分为不同类型的缺陷, 如划痕、斑点、凹槽等。
3、模型选择:选择合适的深度神经网络模型,如卷积神经网络(CNN)、循 环神经网络(RNN)等,进行训练。
带钢是工业领域的重要原材料,其表面质量对于后续工艺和产品质量具有重 要影响。因此,带钢表面缺陷检测是工业生产中的关键环节。近年来,随着机器 视觉技术的不断发展,基于机器视觉的带钢表面缺陷检测方法越来越受到。本次 演示将对基于机器视觉的带钢表面缺陷检测方法的研究进展进行综述。
一、机器视觉检测系统
基于机器视觉的缺陷检测技术研究
基于机器视觉的缺陷检测技术研究摘要:基于机器视觉的缺陷检测技术是一种非常重要的自动化检测方法,在工业生产中起着关键的作用。
本文将探讨基于机器视觉的缺陷检测技术的研究现状、方法及应用。
首先,介绍了机器视觉和缺陷检测的背景与意义。
接着,详细描述了基于机器视觉的缺陷检测技术的基本原理和流程。
然后,讨论了该技术在不同行业领域中的应用案例,并对其优势和挑战进行了分析。
最后,对未来的研究方向和发展趋势进行了展望。
1. 引言在工业制造过程中,产品的质量缺陷检测是一个至关重要的环节。
传统的缺陷检测方法通常需要人工参与或利用特定的仪器设备进行,这不仅耗时耗力,而且费用高昂。
基于机器视觉的缺陷检测技术通过使用计算机视觉和图像分析等技术,有效地解决了这些问题。
2. 基于机器视觉的缺陷检测技术原理基于机器视觉的缺陷检测技术主要包括图像采集、图像预处理、特征提取和分类等步骤。
首先,利用相机等设备采集产品的图像。
然后,通过图像预处理,包括去噪、增强和图像分割等步骤,减少图像中的噪声和不必要的信息,提高图像质量。
接下来,通过特征提取,提取出图像中与缺陷相关的特征,例如纹理、边缘等。
最后,利用分类算法对特征进行分析和分类,判断产品是否有缺陷。
3. 基于机器视觉的缺陷检测技术应用案例基于机器视觉的缺陷检测技术在许多行业领域中得到了广泛应用。
以制造业为例,该技术可以应用于产品表面缺陷检测、焊缝质量检测以及零件尺寸测量等方面。
在医疗领域,该技术可用于皮肤病变检测、肿瘤识别等方面。
在食品安全领域,基于机器视觉的缺陷检测技术可以用于酒瓶的密封性检测,检测是否有异物等。
4. 基于机器视觉的缺陷检测技术的优势和挑战与传统的缺陷检测方法相比,基于机器视觉的缺陷检测技术具有诸多优势。
首先,该技术能够提高检测准确性和效率,减少人工错误和劳动成本。
其次,基于机器视觉的缺陷检测技术还能够实时监测和记录检测结果,为生产过程的质量控制提供数据支持。
然而,该技术仍然面临一些挑战,如光照条件的影响、图像分割的复杂性以及分类算法的选择等。
基于机器视觉的印刷电路板缺陷检测方法研究
基于机器视觉的印刷电路板缺陷检测方法研究基于机器视觉的印刷电路板缺陷检测方法研究摘要:印刷电路板(Printed Circuit Board, PCB)是电子设备中不可或缺的组成部分。
而在PCB的制造过程中,缺陷的检测是一个重要的环节。
传统的检测方法容易受到人为因素和设备限制的影响,因此需要引入机器视觉技术来实现自动化的缺陷检测。
本文对基于机器视觉的印刷电路板缺陷检测方法进行了研究与探讨。
1. 引言印刷电路板作为电子设备的重要结构组件,在电子产品的制造中发挥着重要作用。
然而,在制造过程中,PCB上可能存在各种缺陷,如焊接不良、裂纹、短路等。
这些缺陷会导致电子设备的性能下降、损坏甚至故障。
因此,确保印刷电路板的质量和可靠性对于电子产业的发展至关重要。
2. 基于机器视觉的印刷电路板缺陷检测方法2.1 图像获取机器视觉技术的核心是图像获取,用以提取表面的特征并进行后续的处理。
在印刷电路板缺陷检测中,应该选择合适的光源和摄像设备,以获取清晰的图像。
同时,还需要考虑适当的角度和距离,以便获取全面、准确的信息。
2.2 图像预处理获取的图像通常会存在噪声和其他干扰,因此需要进行图像预处理。
预处理技术包括去噪、图像增强、几何校正等方法,以提高后续处理的效果。
2.3 特征提取特征提取是机器视觉中的关键步骤,其目标是从图像中提取与缺陷有关的信息。
一般来说,可以通过边缘检测、角点检测、轮廓提取等方法来实现特征提取。
此外,还可以根据具体情况进行特定的特征提取,如孔洞大小、线宽、焊点形状等。
2.4 缺陷检测在特征提取之后,需要将提取到的特征与已知的缺陷模式进行比较,以进行缺陷检测。
可以使用不同的分类器,如支持向量机(Support Vector Machine, SVM)、人工神经网络(Artificial Neural Network, ANN)等。
通过对已知缺陷样本的学习和训练,可以建立缺陷检测模型,并用于实际应用中。

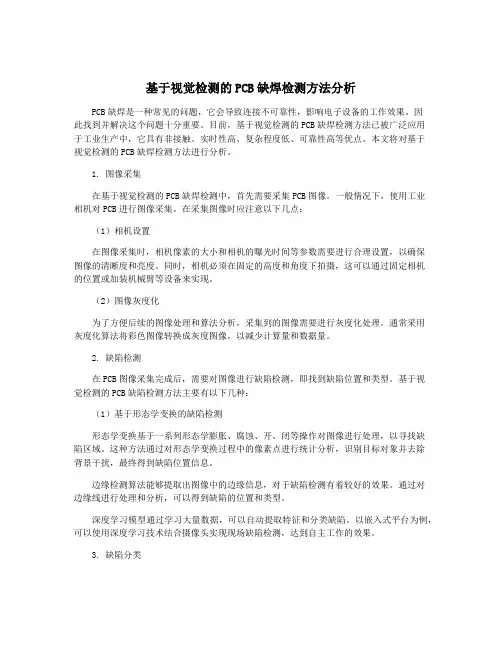

基于视觉检测的PCB缺焊检测方法分析
基于视觉检测的PCB缺焊检测方法分析PCB缺焊是一种常见的问题,它会导致连接不可靠性,影响电子设备的工作效果。
因此找到并解决这个问题十分重要。
目前,基于视觉检测的PCB缺焊检测方法已被广泛应用于工业生产中,它具有非接触、实时性高、复杂程度低、可靠性高等优点。
本文将对基于视觉检测的PCB缺焊检测方法进行分析。
1. 图像采集在基于视觉检测的PCB缺焊检测中,首先需要采集PCB图像。
一般情况下,使用工业相机对PCB进行图像采集。
在采集图像时应注意以下几点:(1)相机设置在图像采集时,相机像素的大小和相机的曝光时间等参数需要进行合理设置,以确保图像的清晰度和亮度。
同时,相机必须在固定的高度和角度下拍摄,这可以通过固定相机的位置或加装机械臂等设备来实现。
(2)图像灰度化为了方便后续的图像处理和算法分析,采集到的图像需要进行灰度化处理。
通常采用灰度化算法将彩色图像转换成灰度图像,以减少计算量和数据量。
2. 缺陷检测在PCB图像采集完成后,需要对图像进行缺陷检测,即找到缺陷位置和类型。
基于视觉检测的PCB缺陷检测方法主要有以下几种:(1)基于形态学变换的缺陷检测形态学变换基于一系列形态学膨胀、腐蚀、开、闭等操作对图像进行处理,以寻找缺陷区域。
这种方法通过对形态学变换过程中的像素点进行统计分析,识别目标对象并去除背景干扰,最终得到缺陷位置信息。
边缘检测算法能够提取出图像中的边缘信息,对于缺陷检测有着较好的效果。
通过对边缘线进行处理和分析,可以得到缺陷的位置和类型。
深度学习模型通过学习大量数据,可以自动提取特征和分类缺陷。
以嵌入式平台为例,可以使用深度学习技术结合摄像头实现现场缺陷检测,达到自主工作的效果。
3. 缺陷分类对于检测到的缺陷,需要进行归类和判别,以便后续处理。
分类方法主要有以下几种:(1)基于规则的分类对于已知的缺陷类型,可以通过定义规则实现缺陷分类。
例如,对于位于焊点中心而不在焊盘上的点,可以判定为未焊接的点。
基于视觉检测的PCB缺焊检测方法分析
基于视觉检测的PCB缺焊检测方法分析【摘要】本文主要介绍了基于视觉检测的PCB缺焊检测方法。
在讨论了研究背景和研究意义。
在正文中,概述了PCB缺焊检测方法,分析了基于视觉检测的原理,介绍了常见的视觉检测技术,比较了不同的PCB缺焊检测方法,并分析了其优势与局限性。
结论部分展望了基于视觉检测的PCB缺焊检测方法的未来发展,并进行了总结和展望。
通过本文的分析,读者可以了解到基于视觉检测的PCB缺焊检测方法在电子制造领域的重要性和应用前景。
【关键词】PCB缺焊检测、视觉检测、方法分析、原理、技术、比较、优势、局限性、展望、总结.1. 引言1.1 研究背景PCB(Printed Circuit Board,印刷电路板)作为电子产品的核心组成部分,在现代电子制造中扮演着至关重要的角色。
PCB的焊接质量直接影响着电子产品的性能和可靠性。
而在PCB的生产过程中,缺焊问题是一个十分常见的质量缺陷,会导致焊接不牢固,甚至影响整个电路板的功能。
目前,传统的PCB缺焊检测方法主要是通过人工目视检查、X光检测和热板检测等方式进行。
这些方法存在着效率低、成本高以及检测精度不稳定的问题。
为解决这些问题,基于视觉检测技术逐渐成为一种重要的PCB缺焊检测方法。
基于视觉检测技术可以通过摄像头或其他视觉设备获取PCB焊接点的图像信息,再通过图像处理和模式识别技术进行分析,从而实现对PCB缺焊的自动检测。
相比传统方法,基于视觉检测技术具有检测速度快、精度高、成本低等优势,逐渐受到了电子制造行业的重视和应用。
本文将对基于视觉检测的PCB缺焊检测方法进行深入分析,探讨其原理、技术特点、优势和局限性,为推动PCB缺焊检测技术的发展提供理论支持。
1.2 研究意义PCB缺焊检测是电子制造中一个非常重要的环节,缺焊可能导致电路板在使用过程中出现故障,严重影响产品质量和稳定性。
基于视觉检测的PCB缺焊检测方法具有非接触、高效率、准确性高的优势,可以大大提高检测效率和准确性。
基于机器视觉的PCB表面缺陷检测方法研究与系统实现
基于机器视觉的PCB表面缺陷检测方法
6、结果输出:将检测结果以数字或文本形式输出,便于后续处理和分析。
实验结果与分析
实验结果与分析
为验证基于机器视觉的PCB表面缺陷检测方法的可行性和效果,我们进行了一 系列实验。实验结果表明,该方法能够有效地检测出PCB表面的各类缺陷,检测 精度较高。但同时,也存在一些不足之处,如对细微缺陷的检测精度还有待提高。
PCB表面缺陷类型及影响
PCB表面缺陷类型及影响
PCB表面缺陷主要包括以下类型: 1、孔洞:指PCB表面上的开口或凹陷,可能影响电路的导电性能和机械强度。
PCB表面缺陷类型及影响
2、划痕:指PCB表面上的线性瑕疵,可能破坏电路的完整性和绝缘性。 3、污渍:指PCB表面上的杂质或污染物,可能影响电路的性能和可靠性。
研究进展近年来,基于机器视觉的PCB板表面缺陷检测方法取得了显著的进展。 一些新的算法和技术不断涌现,大大提高了检测的精度和效率。
内容摘要
在图像处理方面,深度学习算法如卷积神经网络(CNN)被广泛应用于图像分 类、目标检测等任务。有研究将CNN应用于PCB板表面缺陷检测,通过训练大量的 样本数据,实现了对不同类型缺陷的自动识别和分类。此外,还有一些研究利用 其他类型的深度学习算法,如循环神经网络(RNN)和长短时记忆网络(LSTM), 对PCB板表面缺陷进行检测。
3、安全隐患:缺陷可能引发电气火灾等安全事故,对人们的生命财产安全构 成威胁。
基于机器视觉的PCB表面缺陷检 测方法
基于机器视觉的PCB表面缺陷检测方法
基于机器视觉的PCB表面缺陷检测主要通过以下步骤实现: 1、图像采集:使用高分辨率相机和合适的照明系统获取PCB表面图像。
基于机器视觉的PCB缺陷检测系统设计与研究
第30卷 第2期2007年4月电子器件Ch inese Jou r nal Of Elect ro n DevicesVol.30 No.2Ap r.2007Design and Resear ch of Machine V ision B a sed Def ect Inspect ion System on PCB 3L IU Q u an ,H U Wen 2j ua n3(S chool o f In f ormati on Engi neeri n g ,WUT ,Wu han 430070,Chi na)Abstract :The st r uct ure of defect inspection syste m o n PCB based on machine vi sion is designed to meet high speed and hi gh precision requirement i n indust ry fiel d.The pri nciple of machine vision syst em i s in 2t roduced ,a nd t he involved image p roce ssing ,i nspect io n and recogni tion al gorit hm s a re det ailed ,i n which morphology and patt ern recogni tion technology are properly appli ed.Thi s met hod i s proved to be feasibl e by correspondi ng si mulat ion result ,t hrough which short ci rcui t and ope n ci rcuit defect s on PCB can be ef 2f ecti vel y inspecte d ,locat ed a nd recognized.K ey w or ds :machi ne vi sion ;image processi ng ;morp hology ;li near CCD EEACC :6135E基于机器视觉的PCB 缺陷检测系统设计与研究3刘 泉,胡文娟3(武汉理工大学信息工程学院,武汉430070)收稿日期6223基金项目国家自然科学基金重点项目资助(5335)作者简介刘 泉(632),女,教授,博士生导师,主要从事信号处理方面的研究,q @摘 要:针对工业领域高速高精度的要求,设计了基于机器视觉的PC B 缺陷检测系统的总体结构,着重阐述了视觉检测系统的原理,讨论了相关的图像处理、检测及识别算法,重点运用数学形态学及模式识别方法完成检测识别.仿真实验均在Matlab 下编程实现,仿真结果证明了该方法的可行性,采用该方法能够有效的检测、定位并识别出PC B 光板上的短路和断路缺陷.关键词:机器视觉;图像处理;数学形态学;线扫描CCD中图分类号:TP391.41 文献标识码:A 文章编号:100529490(2007)022******* 机器视觉,就是采用机器代替人眼来做测量和判断,是近几年兴起的一种检测技术.与人工视觉相比,机器视觉的最大优点是精度高、连续性好、成本效率高以及灵活性好.针对工业领域中高速高精度的要求,本文研究设计了基于机器视觉的PCB 缺陷检测系统的总体结构,着重阐述了视觉检测系统的原理,讨论了相关的图像处理、检测及识别算法,并做出仿真实验.1 PCB 缺陷检测系统总体结构设计设计的PCB 线路板缺陷检测系统基于PC 架构,主要由光学系统单元、图像采集卡、I/O 输入输出卡、PL C 控制器部件以及图像处理单元等组成.系统总体结构如图1所示.图1 系统总体结构框图对于工业领域中大幅面的物体或是需要很高分辨精度的物体,线扫描CCD 比面扫描CCD 能够达到更高的精度,因此在本系统的光学单元中,采用适当的光源以及线扫描CCD 实现图像获取.线扫描CCD 由许多感光基元排列成一线,被检测对象在与线扫描CCD 垂直的方向上做一维相对运动,从而扫描出一幅二维图像.因此,在系统设计中既要考虑运:200040:0020:19liu .动控制,又要考虑I/O控制[122].运动控制主要是对运动轴进行伺服控制,如速度的控制,运动轨迹的控制等,与线扫描CCD相配合进行图像获取;I/O控制主要是获取传感器信号和对各种开关量的控制,如CCD采集触发信号的控制等.系统整体工作过程如下:将被检测物体放置到运动台上,运动控制装置将被检测物体沿运动轴传送到视觉检测工位(线扫描CCD能够扫描到的地方),同时按要求的扫描分辨精度控制运动控制装置的位移扫描速度,以保证扫描出二维图像的分辨率和清晰度.扫描系统通过接口线路(CCD内、外同步扫描信号)向视觉检测系统发出准备就绪信号,被检测物图像由CCD器件获取后,送入图像采集卡进行数字化,然后进行视觉检测:首先对采集到的图像进行必要的滤波处理,然后依据分割算法,实现PCB 图像二值化,最后运用数学形态学以及模式识别方法,实现最终的缺陷检测、识别的目的.在经过图像处理单元进行复杂的运算后,如果发现缺陷,则控制报警单元进行声光报警,并将缺陷位置在图像上标记显示,同时通知执行单元进行诸如在PCB板相应缺陷位置做上标记等动作.2 视觉检测系统软件设计2.1 视觉检测系统原理在整个系统中,最关键的是视觉检测系统.通用的视觉检测系统主要由三部分构成,即图像采集单元、图像处理单元及图像输出单元[3].图像采集单元包括光源、相机、图像采集卡等,其作用是获取被检测物体图像,并将其转换成数字化图像以适应计算机处理.图像处理单元主要是抑制无用信息,比如噪声,增强其中的有用信息,比如边缘、缺陷,提取、描述和分析图像中所包含的某些特征信息;图像处理主要包括图像滤波,图像分割以及图像检测及识别.图像输出单元就是把图像处理后所存储的数字阵列变换为图像进行显示.本文对由线扫描CC D获取的PC B光板图像进行相关的图像处理、检测及识别的算法研究,仿真实验均在Matlab下编程实现.2.2 图像处理、检测及识别2.2.1 图像滤波选择不同的光源、相机和照明方式可以得到不同类型的图像[4].在PCB图像的采集过程中,由于工业环境的影响,如工业现场的光照不均,机器振动引起的固定在支架上的相机抖动等,使得采集到的图像不可避免的含有各种各样的噪声,因此,为了便于后续的图像分析,必须对图像进行预处理,消除噪声在实验室条件下,选用白色条形光源和线扫描相机,采用正向照明的方式获取PCB图像.获得的图像为数值在0~255之间变化的灰度图像.以往的实验研究表明,在工业环境下由相机拍摄到的物体图像受孤立点噪声的影响比较严重[5],为了模拟工业环境的噪声影响,本文对于获取图像加入相应的噪声来模拟工业环境中实际拍摄的图像.中值滤波是一种非线性图像增强技术,它使用一个窗口在图像上滑动,将窗口中的像素按灰度值大小排序,取排序最中间的灰度值代替相应点灰度值,能够较好的消除孤立点噪声,因此本文采用中值滤波的方法来去除噪声.原始采集的PC B图像、模拟加噪后的PC B图像以及中值滤波后的PC B图像分别如图2、图3、图4所示.其中灰度值较亮的部分为PC B光板上的敷铜线路部分,灰度值低的部分为线路间绝缘部分.图2 原始图像图3 加噪图像图4 滤波图像定义一个信噪比增强函数对图像的滤波效果进行评价,如公式(1)所示.F=∑Mi=1∑Nj=1|f(i,j)-x(i,j)|2∑M=∑Nj=x(,j)x(,j)|()其中x(,j)为原始图像,x(,j)为加噪图像,155第2期刘 泉,胡文娟:基于机器视觉的PCB缺陷检测系统设计与研究.-10lni11n i-i21 :i n if (i ,j )为滤波图像,M 3N 为图像大小.计算本文滤波图像的信噪比增强值为18.598.2.2.2图像分割本文主要研究PCB 上存在的断路和短路缺陷,因此以PCB 图像中的线路部分为研究目标.为了分析目标,需要将背景与目标分离[6],这里就需将线路部分与线路间绝缘部分分离.采取模式识别中最大类间方差准则确定分割的最佳门限[7],在不需知道图像灰度分布的情况下进行图像分割.得到的二值图像一方面能够降低图像灰度级从而降低图像的复杂度和存储量,另一方面方便后续的图像识别.该算法运用分类及统计平均的方法计算图像的最佳分割门限,算法思想如下:设在灰度级为L 的图像f 中,,灰度值为i 的像素的数目为n i ,总像素数为:N =∑Li =1ni(2)各灰度出现的概率为:p i =n iN(3)设以灰度k 为门限将图像分成两个区域A 和B ,灰度为1~k 的像素和灰度为k +1~L 的像素分别属于区域A 和区域B ,则区域A 和B 的概率分别为: ωA =∑ki =1pi(4)ωB =∑Li =k+1pi(5)定义ω(k )=ωA ,μ(k )=∑ki =1i 3p i ,则区域A 和区域B 的平均灰度分别为:μA =1ωA∑k i =1i 3pi=μ(k )ω(k )(6)μB =1ωB ∑Li =k+1i 3p i =μ-μ(k )1-ω(k )(7)其中,μ为全图的平均灰度,μ=∑Li =1i 3pi=ωA μA +ωB μB (8)利用公式(9)计算两区域之间的方差,σ2=ωA (μA -μ)2+ωB (μB -μ)2=[μω(k )-μ]2ω(k )[1-ω(k )](9)按照最大类间方差的准则,从1至L 改变k ,计算类间方差,使公式(9)最大的k 值即为图像分割的最佳门限.采用该算法分割滤波后的PCB 图像所得二值图像如图5(a)所示.(a)分割二值图像 (b)经方形结构元素开、闭操作得到的标准二值图像 (c)经圆形结构元素开、闭操作得到的标准二值图像(d)分割图像经方形结构元素s 1腐蚀 (e)经方形结构元素s 1膨胀 (f)经方形结构元素s 2膨胀()经方形结构元素腐蚀(即得标准二值图像) ()分割图像与标准二值图像异或结果 ()最终缺陷定位结果图5 缺陷定位过程255电 子 器 件第30卷g s 2h i2.2.3 图像检测与识别由于PCB图像中的线路是由简单、规则的几何图形组成的,因此本文采用数学形态学以及模式识别的方法进行缺陷检测与识别.首先运用数学形态学方法将图像分割得到的二值图像进行反复的腐蚀、膨胀操作,综合起来即开、闭操作,来消除该图像上的多余连接部分和断线部分.其中,开操作即用同一结构元素先腐蚀后膨胀,可以断开线路的多余连接部分;相反,闭操作即用同一结构元素先膨胀后腐蚀,可以填充线路断开部分[8],这实际上就可以去除PCB线路板上的短路与断路缺陷,从而得到一个标准的二值图像.然后利用模式识别方法对分割得到的二值图像与标准二值图像进行异或,即可得出二者之间的差别.文献[5]采用圆形结构元素对二值图像进行开、闭操作.由于数学形态学是以像素为单位进行操作,结构元素的参数须为整数,并且圆形结构元素的参数为圆的半径,方形结构元素的参数为正方形的边长[8].因此,当选取的最佳圆的半径须以半个像素计算时,采用相应大小的方形结构元素将比采用圆形结构元素更加精确.在此理论分析的基础上,本文分别采用方形结构元素和圆形结构元素对分割二值图像进行实验,效果分别如图5(b)、图5(c)所示,其中,方形结构元素s1(用于开操作)和s2(用于闭操作)的宽度以及圆形结构元素s3(用于开操作)和s4(用于闭操作)的直径分别略小于线路宽度的最小值和线路绝缘部分宽度的最小值,元素值为全1.从图5(b)和图5(c)比较可以看出:由于圆形具有曲线的特点,与方形结构元素相比更容易导致断开不彻底、填充不完全.因此,本文选取方形结构元素对分割二值图像进行开、闭操作,过程如图5(d) -图5(g)所示,分割图像与标准二值图像的异或结果如图5(h)所示.从图5(a)、图5(b)和图5(h)可以看出,分割得到的二值图像由于灰度级的关系会产生比较多的毛刺,经数学形态学开、闭操作得到的标准二值图像会相对平滑一些,于是它们的不同之处不仅包含断路和短路缺陷,还可能会包含一些毛刺.由于本文要检测的缺陷是线路的断路和短路,在这里需要设定一个面积阈值,滤除掉小于该阈值的毛刺,剩余的就是需要识别的缺陷,如图5(i)所示.图5(a)与图5(i)对比,可看出本文的检测方法具有较好的缺陷检测及定位功能从图5()和图5()还可以看出,图像断路的部分包含的连通区域个数比标准部分包含的连通区域个数要多;相反,图像短路的部分包含的连通区域个数比标准部分包含的连通区域个数要少.因此,这里采用计算相关区域的连通区域个数的方法来判断缺陷部分是断路还是短路.过程如下:从缺陷检测结果即图5(i)中定位缺陷位置,在分割二值图像和标准二值图像的相应位置划定包含此缺陷的一定区域,分别计算两对应区域的连通区域个数,根据上述判断规则即可得出缺陷类型.对于本文图5(i)得到的缺陷结果,可以得出结论:左边缺陷为短路,右边缺陷为断路.3 结束语本文将机器视觉技术应用到具体的工业领域———PCB线路板的缺陷检测中,进行了系统总体设计,对其中的关键问题即视觉检测系统进行了详细研究.重点讨论了相关的图像处理、检测及识别算法,并做出仿真实验,实验结果证明了该方法能够有效的检测、定位并识别PC B光板上的短路与断路缺陷.一方面,由于该系统为PC架构的系统,今后将向着嵌入式系统的方向发展;另一方面,对于PCB 上存在的其他缺陷,比如线路的凸起、凹陷、空洞以及钻孔缺陷等,需要进一步研究相关的图像处理及识别算法.参考文献:[1] 王岩松,章春娥.基于机器视觉技术的产品表面质量检测系统[C]//第二届机器视觉技术及工业应用国际研讨会论文集.北京:中国图象图形学会,2005:16220.[2] Li u Quan,Zho ng Y i,Zho u Zude.Research of Dri ve Cont rolSyst em in Elect ric Vehicl e Based o n DSP[C]//ICSP’04,2004 7t h Int ernat ional C o nference on Signal Processing,v.1:5392 542.[3] 梁锡汉.自动贴片视觉系统的研究与设计[J].工业控制计算机,2005,18(5):61262.[4] Feng Duan,Yao nan Wang,Huanjun Liu.A Real2ti me Ma2chi ne Vi sion Syst em fo r Bo tt le Finis h Inspect ion[C]//20048t h Int ernatio nal C o nference o n Cont rol,Auto m ati on,R o bo tics and Vision,2004:8422846.[5] 张道勇.基于线阵CCD的大幅面扫描技术研究[D].广东工业大学硕士学位论文,2005.[6] 吴巍,彭嘉雄,刘泉.对红外序列图像中小目标分割的研究[J].电子学报,2004,32(7):111621119.[7] 石争浩,冯亚宁,黄士坦等.用于铸件表面缺陷机器视觉检测的快速图像处理技术[J].铸造技术,2005,26(4):3252327. [8] 孙兆林M6x图像处理[M]北京清华大学出版社,355第2期刘 泉,胡文娟:基于机器视觉的PCB缺陷检测系统设计与研究.a b.atl ab..: 2002.。
机器视觉PCB 光板视觉检测技术研究——第一讲
机器视觉PCB光板视觉检测技术研究——第一讲1.机器视觉检测技术综述检测技术是制造业的基础,随着制造水平的快速发展,制造领域不断扩大,产品质量不断提高。
相应地,对检测技术提出了新的需要,传统意义上的很多检测方法已经不能适应现代制造业的要求。
比如在汽车工业中,为全面控制车身的制造质量,需要在制造现场对制造过程中的产品(或零件)实行检测,这是一类典型的在线测量问题,在现代制造业中具有广泛代表性,也是传统测量方法难以解决的。
对于工业中批量生产的产品,传统的人工检测存在以下几个不可避免的缺点:(1)容易漏检。
由于是人眼检测,眼睛容易疲劳,会造成故障不能被发现的问题。
并且人工检测主观性大,判断标准不统一,使检测质量变得不稳定。
(2)检测速度慢,检测时间长。
比如对于图形复杂的印刷电路板,人工很难实现快速高效的检测,因此人工检测不能满足高速的生产效率。
(3)随着技术的发展,设备的成本降低,人工费用增加,仍然由人工进行产品质量控制,将难于实现优质高效,而且还会增加生产成本。
(4)在信息技术如此发达的今天人工检测有不可克服的劣势,例如:对检测结果实时地保存和远距离传输,对原始图像的保存和远距离传输等。
(5)有些在线检测系统是接触式检测,需要与产品进行接触测量,因此,有可能会损伤产品。
机器视觉(Machine Vision)检测技术,综合运用了电子学、光电探测、图像处理和计算机技术,是精密测试技术领域内最具有发展潜力的新技术。
将机器视觉引入到工业检测中,实现对物体(产品或零件)三维尺寸位置的快速测量,具有非接触、速度快、柔性好等突出优点,在现代制造业中有着重要的应用前景。
机器视觉工业检测系统就其检测性质和应用范围而言,为定量检测和定性检测两大类,每类又分为不同的子类。
机器视觉在工业在线检测的各个应用领域十分活跃,如:印刷电路板的视觉检测、钢板表面的自动探伤、大型工件平行度和垂直度测量、容器容积或杂质检测、机械零件的自动识别分类和几何尺寸测量等。
机器视觉PCB 光板视觉检测技术研究——第三讲视觉
机器视觉PCB 光板视觉检测技术研究——第三讲视觉检测算法分析机器视觉技术的理论背景是数字图像处理,它是电子技术的一个重要方面,在社会生产与生活中起到越来越重要的作用。
而要让机器视觉技术进入实际生产领域,就离不开软、硬件的结合。
数字图像处理在这个项目中的应用可以分为五个步骤:图像捕获、图像预处理、图像分割、特征提取、图像识别。
首先,必须从PCB板生产线上进行图像捕获。
微电子、计算机技术的快速发展对PCB板的质量提出更加严格的要求。
以机器视觉检测技术为基础的PCB质量检测系统中,系统的智能化、柔性化、快速性等方面尤为重要。
为了缩短后续图像处理的流程与时间,以达到实时检测,图像提取质量是关键之一。
其中取像环境之优劣是极为重要的,选择适当的光源照明方式是提高测量分辨率的有效方法。
可根据需要,获取不同类型的彩色图像或灰度图像。
由于PCB板的外观色彩较为单一,为处理方便起见,获取的图像为灰度图像。
图像预处理是图像识别前的重要工作,其目的是为了提高图像的质量,内容包括图像增强(平滑、对比度增强、锐化等)。
图像增强是PCB图像预处理的重要内容,从增强处理的作用域出发可分为两大类:一是空间域处理,直接面对图像灰度级作运算;二是频率域处理,对图像的变换系统进行修正,然后通过逆变换获得增强图像。
由于频率法采用全局处理的方式,而且需要进行域的变换和反变换,这些操作比较费时,而空间域法仅仅进行局部处理,且可以使用计算相对简单的模板卷积操作来实现,因此比起频率域方法来说,空间域法运算量大大减少,算法实现简单,并且平滑效果很好。
然后是对图像进行分割。
为了进行图像描述与分析,需要将图像划分为若干个有意义的区域。
它依据的准则是使区域内部所考虑的特征或属性相同或相似,而这些特征或属性在不同的区域中则不同。
在将图像分割为几个区域后,获取区域的特征作为区域的描述子,这就涉及到图像描述。
比如:轮廓线的长度可以作为边缘的描述子,区域的面积可以作为区域的描述子,此外还有纹理及区域的形态等。
基于视觉检测的PCB缺焊检测方法分析
基于视觉检测的PCB缺焊检测方法分析1. 引言1.1 研究背景随着电子产品的不断发展和普及,Printed Circuit Board(PCB)已经成为电子设备中不可或缺的一部分。
在PCB制造过程中,由于各种原因,可能会出现焊接不完全或者出现焊接缺陷的情况,这就需要进行缺焊检测来确保产品的质量和稳定性。
PCB缺焊检测是指通过对PCB表面进行检测,及时发现并修复焊接不完全或者缺陷的现象。
在过去,传统的PCB缺焊检测方法主要是依靠人工目视检查或者使用显微镜进行检测,这种方法效率低下、准确性不高,且容易受到人为因素的影响。
基于视觉检测的PCB缺焊检测方法则是利用计算机视觉技术和图像处理算法,实现对PCB表面缺焊情况的自动检测和分析。
通过这种方法,可以提高检测效率、准确性和稳定性,减少人为因素的干扰,从而更好地保障产品质量和生产效率。
本文将对基于视觉检测的PCB缺焊检测方法进行详细分析,探讨其原理、实施步骤以及技术优势,为PCB制造领域的质量控制提供参考和借鉴。
【研究背景】到此结束。
1.2 研究意义PCB缺焊检测是电子制造过程中非常重要的环节,它直接关系到PCB连接器的质量和稳定性。
在电子产品中,如果存在PCB缺焊问题,会导致产品无法正常使用,甚至可能出现短路、漏电等严重安全问题。
研究基于视觉检测的PCB缺焊检测方法具有非常重要的意义。
基于视觉检测的PCB缺焊检测方法可以大大提高检测效率和准确性。
传统的检测方法往往需要人工目测,不仅效率低下,而且存在主观误差。
而基于视觉检测的方法可以通过计算机软件实现自动化检测,大大提升了检测效率和准确性。
基于视觉检测的PCB缺焊检测方法可以降低人工成本和生产成本。
传统的人工检测需要大量的人力投入,而且需要进行培训,成本较高。
而基于视觉检测的方法只需要一台设备和相应软件,节约了人力成本和生产成本。
研究基于视觉检测的PCB缺焊检测方法具有重要的应用意义和经济意义,可以提高产品质量,降低生产成本,是值得深入研究和推广应用的技术。
基于机器视觉的缺陷检测算法研究
基于机器视觉的缺陷检测算法研究近年来,随着机器视觉技术的迅速发展,基于机器视觉的缺陷检测算法成为工业生产中不可或缺的一部分。
本文将对基于机器视觉的缺陷检测算法进行深入研究,提出一种高效准确的检测算法,并探讨其应用潜力。
机器视觉的缺陷检测算法主要用于在工业生产中快速准确地检测产品的各种缺陷,如裂纹、缺陷、异物等。
目前,传统的人工视觉检测容易出现疲劳、误判等问题,而基于机器视觉的缺陷检测算法可以有效地解决这些问题。
首先,基于机器视觉的缺陷检测算法需要具备一定的图像获取能力。
合适的光源和相机设备可以提供清晰的图像,使得算法能够更好地进行缺陷检测。
同时,图像获取过程中的噪声、遮挡等问题也需要克服,以确保算法的准确性。
其次,基于机器视觉的缺陷检测算法需要采用适当的图像处理技术。
这些技术包括滤波、边缘检测、灰度变换等,可以有效地提取图像中的特征信息,并将其用于缺陷的检测。
例如,通过边缘检测可以快速找到产品的轮廓,从而方便后续的缺陷检测。
在缺陷检测过程中,特征提取是非常关键的一步。
常见的特征提取方法有形态学操作、纹理特征提取、几何特征提取等。
这些方法可以有效地将图像中与缺陷相关的信息提取出来,并进行进一步的分析和判断。
例如,在金属表面裂纹检测中,可以通过形态学操作提取裂纹的形状、长度等特征,并进行缺陷判断。
除了传统的特征提取方法,近年来还出现了基于深度学习的特征提取方法。
深度学习通过构建深层神经网络模型,可以自动从图像中学习到更加抽象和有表达力的特征。
这种方法不仅在图像分类等任务中取得了巨大成功,也在缺陷检测中展现出了巨大的潜力。
最后,在基于机器视觉的缺陷检测算法中,分类器的选择也非常重要。
常用的分类器包括支持向量机、随机森林、卷积神经网络等。
这些分类器能够根据提取到的特征进行缺陷的分类和判断。
例如,在金属表面缺陷检测中,可以使用支持向量机对提取到的特征进行二分类,从而实现缺陷的检测和判断。
针对基于机器视觉的缺陷检测算法的研究,还存在一些挑战和待解决的问题。
基于机器视觉的PCB光板缺陷检测技术研究
基于机器视觉的PCB光板缺陷检测技术研究一、概括在现代制造业中,尤其是电子行业,PCB光板的缺陷检测一直是至关重要的环节。
然而传统的人工检查方式效率低下,且易出错。
因此基于机器视觉的PCB光板缺陷检测技术应运而生,它以其高效、准确的特点,逐渐成为行业内的主流检测方式。
这种技术的核心在于机器视觉系统,通过摄像头捕捉光板上的图像,然后通过算法分析图像中的缺陷。
与人工检查相比,机器视觉系统的处理速度更快,而且能够连续、无间断地进行检查,大大提高了生产效率。
同时由于算法的不断优化,机器视觉系统的误检率也在逐步降低,使得其在实际应用中的可靠性越来越高。
然而要实现真正的智能化PCB光板缺陷检测,我们还需要进一步研究和探索。
例如如何提高机器视觉系统的对不同类型光板的适应性,如何设计更有效的缺陷识别算法,以及如何将深度学习等先进技术引入到PCB光板缺陷检测中,都是我们未来需要努力的方向。
基于机器视觉的PCB光板缺陷检测技术具有巨大的发展潜力和广阔的应用前景。
1.1 研究背景和意义随着科技的不断发展,电子产品越来越普及,而PCB光板作为电子产品的重要基础材料,其质量直接影响到产品的性能和使用寿命。
然而在生产过程中,由于各种原因,PCB光板会出现各种缺陷,如孔洞、划痕、污渍等,这些缺陷不仅影响产品的外观,还可能导致电路短路、元器件损坏等问题。
因此对PCB光板进行高质量、高效率的缺陷检测具有重要的现实意义。
传统的PCB光板缺陷检测方法主要依赖于人工观察和经验判断,这种方法不仅耗时耗力,而且难以保证检测结果的准确性和一致性。
近年来随着机器视觉技术的发展,基于机器视觉的PCB光板缺陷检测技术逐渐成为研究热点。
通过引入计算机视觉、图像处理等技术,可以实现对PCB光板的自动、快速、准确的缺陷检测,大大提高了生产效率和产品质量。
此外基于机器视觉的PCB光板缺陷检测技术还可以为相关行业提供有力的技术支持,推动产业升级和转型。
例如在电子制造业中,通过对PCB光板缺陷的智能检测,可以实现对生产过程的实时监控和管理,提高生产自动化水平;在医疗行业中,基于机器视觉的PCB光板缺陷检测技术可以应用于医疗器械的生产和质量控制,为人类健康事业做出贡献。
《基于机器视觉的导光板缺陷检测识别》
《基于机器视觉的导光板缺陷检测识别》一、引言随着科技的飞速发展,机器视觉技术在工业生产中的应用越来越广泛。
导光板作为液晶显示器件的重要组件,其生产过程中的质量控制显得尤为重要。
传统的导光板缺陷检测方法主要依赖人工目视检测,但这种方法效率低下、易受人为因素影响,难以满足现代工业生产的需求。
因此,基于机器视觉的导光板缺陷检测识别技术应运而生,它能够快速、准确地检测导光板的缺陷,提高生产效率和产品质量。
二、机器视觉在导光板缺陷检测中的应用机器视觉技术通过模拟人眼的视觉功能,利用计算机、图像处理等技术对图像进行采集、处理和分析,实现对目标的自动检测和识别。
在导光板缺陷检测中,机器视觉技术主要应用于以下几个方面:1. 图像采集:利用高分辨率相机和光学镜头对导光板进行多角度、多方位的图像采集,获取清晰的导光板图像。
2. 图像处理:通过图像处理算法对采集的图像进行处理,如滤波、二值化、边缘检测等,提取出导光板表面的特征信息。
3. 缺陷识别:根据提取的特征信息,利用机器学习、深度学习等算法对导光板进行缺陷识别,判断是否存在缺陷。
4. 缺陷分类:对识别出的缺陷进行分类,如亮斑、暗斑、划痕、污点等,为后续的修复和质量控制提供依据。
三、高精度的导光板缺陷检测识别方法为了提高导光板缺陷检测的准确性和效率,需要采用高精度的检测识别方法。
以下是一种基于深度学习的导光板缺陷检测识别方法:1. 数据集构建:收集大量的导光板图像数据,包括正常样品和各种类型的缺陷样品,构建用于训练和测试的图像数据集。
2. 模型训练:利用深度学习算法训练缺陷检测模型,通过不断调整模型参数和优化算法,提高模型的准确性和鲁棒性。
3. 特征提取与分类:将训练好的模型应用于导光板图像的检测和识别中,提取出导光板表面的特征信息,并进行缺陷分类。
4. 实时检测与反馈:将检测结果实时反馈给生产线上的控制系统,实现自动化检测和修复,提高生产效率和产品质量。
四、实验结果与分析为了验证基于机器视觉的导光板缺陷检测识别方法的有效性,我们进行了实验。
机器视觉PCB 光板视觉检测技术研究——第二讲
机器视觉PCB 光板视觉检测技术研究——第二讲总体设计1.问题的提出随着科学技术的不断发展,电子产品趋于更轻、更薄、更短、更小,也使得PCB制造技术朝更高密度发展,从而使得PCB的尺寸增大、层数增多;同时,电路板本身也变得越来越小、越来越复杂。
由于这些原因,生产及更换它们的成本也越来越高。
所以,需要相应的质量控制手段,使每一层上的线路都能够在上一层铺设之前被检查,排除或修复大部分缺陷。
PCB光板缺陷产生的原因是多方面的,生产过程中的每个工序都可能产生缺陷。
PCB光板缺陷首先产生在胶片的质量上。
在胶片制作过程中,如果显影液配制不当、曝光时间过长或温度过高,则胶片的反差不好;当显影液中杂质过多或温度过低时会产生沙眼,从而使胶片出现斑点;显影时间过长或反射光角度不对则会引起线条有灰雾。
在布线时更会产生多种缺陷。
曝光时间长短、光源强弱,显影液配制的浓度等,对线条的粗细及精度会产生直接的影响。
曝光过量会造成显影困难,甚至无法对细线显影;反之,线条边缘将会不平滑,产生缺损、毛刺。
总而言之,PCB光板上容易产生的几种最影响PCB功能的缺陷是短路、断路、缺损、毛刺。
除此之外,线路间的保留间隙、导线宽度和其它类似的实际限制,都会影响电路速度、信号强弱、耗电大小与噪声敏感程度等电气传输性能,所以导线或间隙过窄也都被认为是缺陷。
本课题不考虑导线宽度及线路间隔缺陷之类的测量型缺陷,针对PCB光板生产过程中可能出现的短路、断路、缺损、毛刺几种主要几何型缺陷进行分析和识别,以便及时将其送去返修。
2.检测系统工作原理本文所描述的PCB光板视觉检测系统,将运用图像处及图像识别的方法对PCB光板缺陷进行检测。
设计的PCB光板视觉检测系统基于PC架构,主要由照明系统、图像采集系统、运动控制系统以及图像处理系统组成。
系统总体结构如图2-1所示。
系统原理如下:由照明系统、图像采集系统和运动控制系统获取图像,把采集到的PCB图像信号传送给PC机,在PC机上进行图像处理与识别,完成缺陷检测任务,检测结果在监视器上显示,并送给报警单元及执行单元执行相应动作。
基于机器视觉的缺陷检测系统研究
基于机器视觉的缺陷检测系统研究摘要:随着制造技术的不断进步和需求的不断增长,对产品质量的要求也越来越高。
而缺陷检测作为保证产品质量的重要环节,在很大程度上依赖于人工操作。
然而,人工操作存在主观性和局限性等问题,并且对大批量产品的检测效率低下。
为了解决这些问题,研究人员逐渐将机器视觉技术应用于缺陷检测领域。
本文将从图像获取、特征提取、分类与识别以及系统评价等方面探讨基于机器视觉的缺陷检测系统的研究进展。
1. 引言缺陷检测在制造业中扮演着重要的角色,对产品质量的控制至关重要。
传统的缺陷检测方法主要依赖人工操作,其检测准确性和效率面临着挑战。
因此,引入机器视觉技术成为改进缺陷检测的有效方法。
2. 图像获取基于机器视觉的缺陷检测系统首先需要获取高质量的图像数据。
图像获取可以通过摄像头、传感器等设备进行,常见的图像获取方法包括:单一摄像头获取、多角度获取和多光谱获取等。
在图像获取过程中,应注意光线、对比度、噪声等因素对图像质量的影响。
3. 特征提取特征提取是图像分析的关键步骤,通过抽取图像中的有效信息来描述缺陷。
常用的特征提取方法包括几何特征、纹理特征和颜色特征等。
几何特征可以描述缺陷的形状和大小,纹理特征可以描述缺陷的表面纹理,颜色特征可以描述缺陷的颜色特性。
在提取特征时,应注意选择合适的特征提取算法,并进行合适的归一化处理。
4. 分类与识别分类与识别是机器视觉的核心任务,它将提取到的特征与预先定义的模型进行比较,判断缺陷是否存在。
常见的分类与识别算法包括支持向量机(SVM)、卷积神经网络(CNN)和深度学习等。
在选择分类与识别算法时,需考虑算法的准确性、鲁棒性、计算复杂度等因素。
5. 系统评价系统评价是评估基于机器视觉的缺陷检测系统性能的重要环节。
评价指标通常包括准确率、召回率、精确率和F1值等。
基于这些指标,可以判断系统的缺陷检测能力,并对系统进行优化和改进。
6. 应用和展望基于机器视觉的缺陷检测系统已经在很多领域得到应用,如电子制造、食品加工、汽车工业等。
基于深度学习的PCB缺陷检测研究
基于深度学习的PCB缺陷检测研究PCB(Printed Circuit Board)缺陷检测是保证电子产品质量的重要环节。
随着电子产品朝着轻薄化、高性能化发展,PCB缺陷检测的难度也在逐渐增加。
传统的方法主要依靠人工检测,但是这种方法效率低下,且易出现漏检、误检的情况。
近年来,随着深度学习在计算机视觉领域的快速发展,越来越多的研究者将深度学习技术应用于PCB 缺陷检测,取得了显著的成果。
深度学习是机器学习的一种,其基于神经网络,通过学习大量的数据来提升模型的表现。
在计算机视觉领域,卷积神经网络(CNN)是最常用的深度学习模型之一。
CNN能够自动提取图像的特征,并通过多层的神经元对特征进行交互和传递,最终输出具有高度抽象性的特征表示。
传统的方法主要依靠图像处理技术,如滤波、边缘检测、二值化等,以及模式识别技术,如SVM、KNN等,来对PCB缺陷进行检测。
但是,由于PCB缺陷的类型和程度多样化,传统方法的准确性和鲁棒性难以保证。
深度学习方法主要包括基于CNN的监督学习和无监督学习。
监督学习是通过标注的数据集进行训练,将图像中的缺陷与非缺陷区域进行分类。
无监督学习则是通过聚类算法或其他无标签数据进行训练,自动发现图像中的缺陷。
深度学习方法具有较高的准确性和鲁棒性,但是需要大量的标注数据和计算资源。
以一个具体的PCB缺陷检测项目为例,该项目采用了基于CNN的监督学习方法。
对大量的PCB图像进行预处理,包括图像增强、去噪、裁剪等操作,以提高图像的质量和识别效果。
然后,利用标注工具将PCB图像中的缺陷区域和非缺陷区域分别标注,构成训练集和测试集。
在训练过程中,采用多尺度图像块的方式将训练集中的图像输入CNN 模型进行训练。
这样能够使模型适应不同大小和类型的缺陷。
同时,采用数据增强技术,如随机裁剪、旋转、翻转等,来扩充训练数据集,提高模型的泛化能力。
训练过程中采用交叉验证技术来优化模型的参数,减少过拟合和欠拟合的情况。
