变压器散热片的工作原理是通过增加散热面积和改善换热条件来提高变压器的散热效果。

主要包括以下几点:
1. 增加散热面积:散热片通常由金属材料制成,具有大的表面积。

通过将散热片固定在变压器的外壳上,可以显著增加变压器的散热面积,提高其散热效果。

2. 改善换热条件:散热片通常会增加大量的鳍片或凹凸结构,以增加热流动的路径,并促进空气与散热片之间的有效接触。

这可以提高换热系数,使热量更加迅速地从变压器中传递到散热片上,并通过空气的对流换热进一步将热量散发到周围环境中。

3. 利用自然对流或强制风冷:散热片可以设计成具有良好的自然对流换热性能,通过自然对流将热量散发出去。

此外,一些散热片还可以安装风扇或其他强制风冷装置,通过空气对流强制散热,以增强散热效果。

总的来说,变压器散热片的工作原理是利用增加散热面积、改善换热条件和利用自然对流或强制风冷的方式,来提高变压器的散热效果,从而确保变压器在工作过程中的稳定运行。

变压器散热片工作原理

变压器散热片工作原理

变压器散热片工作原理
变压器散热片是一种用于散热的传热设备,通常由铝合金材料制成。

其工作原理主要通过对传热方式进行改变来实现散热效果。

首先,变压器内部会产生大量的热量,这是由于变压器工作时,电流通过线圈会产生一定的电阻,从而导致线圈发热。

如果不及时散热,温度会逐渐升高,可能会造成变压器过热,甚至烧毁。

为了有效散热,变压器散热片的设计非常重要。

散热片的表面通常会采用多孔或鳞片状的结构,这样可以扩大散热面积,增加热量的传递和散发。

当变压器内部产生热量时,散热片会通过接触到变压器表面的方式传递热量。

由于散热片与变压器表面接触面积较大,因此可以迅速将热量传递到散热片上。

同时,铝合金具有良好的导热性能,可以快速将热量传递到散热片的表面。

一旦热量传递到散热片的表面,散热片通过辐射、对流和传导等方式将热量散发到周围空气中。

辐射是指散热片表面发射的红外线辐射,对流则是通过与周围空气的接触使空气流动,传导则是指散热片表面与周围空气之间的直接传递热量。

综上所述,变压器散热片通过增加散热面积、优化传热方式和材料选择等方式来实现散热效果。

通过高效散热,可以保证变压器在工作过程中的稳定性和可靠性。

变压器冷却方式

变压器冷却方式

变压器冷却方式变压器是电力系统中必不可少的设备之一,它起着将电力转换为适合传输和分配的电压的作用。

在运行过程中,变压器会产生大量的热量,如果不进行有效的散热,会导致设备过热、损坏甚至起火。

因此,选择合适的冷却方式对于变压器的正常运行至关重要。

本文将针对常见的变压器冷却方式进行讨论。

1. 自然风冷却自然风冷却是最常见也是最简单的一种冷却方式。

变压器通常安装在通风良好的地方,通过自然对流的方式进行散热。

变压器外壳设计有许多散热片,利用空气流动在散热片间产生对流热交换,将变压器内部产生的热量散发到空气中。

这种方式适用于小型变压器或者运行负载较小的情况。

2. 强制风冷却强制风冷却是在自然风冷却的基础上增加了风扇系统,通过强制对流来加速热量的散发。

一般情况下,变压器内部设置有风扇,它们可以通过空气对流将热量迅速从变压器内部带走。

这种冷却方式适用于中小型变压器,特别是在环境温度较高或变压器运行负荷较大的情况下,可以提高冷却效果,防止设备过热。

3. 油冷却油冷却方式是将变压器内部的绕组和铁芯完全浸泡在冷却油中,通过油的循环流动来吸收和散发热量。

这种方式具有较高的冷却效果,可以适应大功率变压器的散热需求。

冷却油通常是绝缘的,除了具有冷却功能之外,还能提高绝缘性能,保护变压器的安全运行。

4. 水冷却水冷却方式是采用水作为冷却介质,通过水的流动来带走变压器产生的热量。

水冷却方式具有较高的散热能力,可以适应大功率和超高压变压器的需求。

相比于油冷却方式,水冷却方式更加环保,可以实现循环利用。

但是水冷却系统的设计和维护成本较高,需要考虑到水的供应和排放问题。

5. 油-水混合冷却油-水混合冷却是将油冷却和水冷却两种方式相结合的一种冷却方式。

它的原理是通过冷却油和冷却水的热交换来实现散热效果。

在设计中,通常将油和水分别流过变压器内部的不同部位,以达到最佳的冷却效果。

这种冷却方式相对于单独采用油冷却或水冷却,能够提供更高的散热能力。

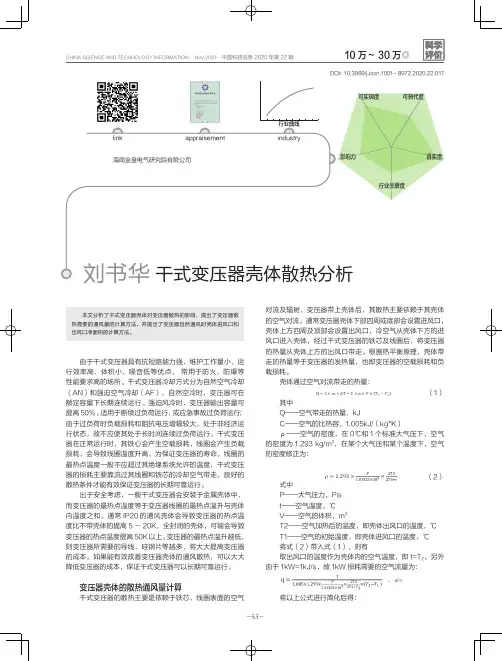

干式变压器壳体散热分析

干式变压器壳体散热分析
