.d类功率放大器
d类功率放大器特点

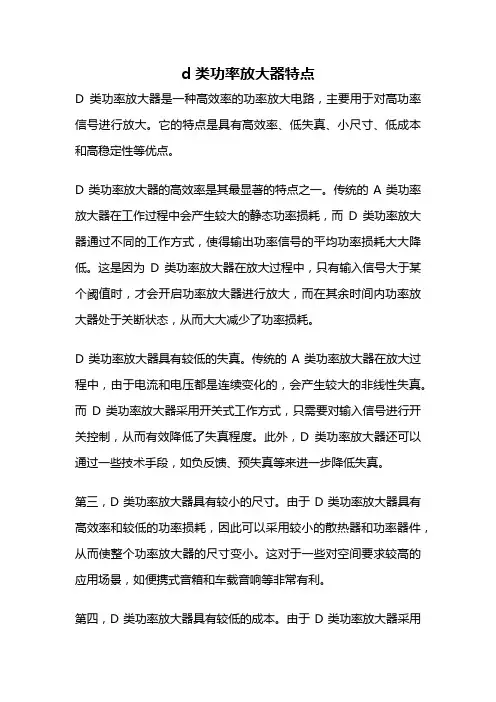

d类功率放大器特点D类功率放大器是一种高效率的功率放大电路，主要用于对高功率信号进行放大。
它的特点是具有高效率、低失真、小尺寸、低成本和高稳定性等优点。
D类功率放大器的高效率是其最显著的特点之一。
传统的A类功率放大器在工作过程中会产生较大的静态功率损耗，而D类功率放大器通过不同的工作方式，使得输出功率信号的平均功率损耗大大降低。
这是因为D类功率放大器在放大过程中，只有输入信号大于某个阈值时，才会开启功率放大器进行放大，而在其余时间内功率放大器处于关断状态，从而大大减少了功率损耗。
D类功率放大器具有较低的失真。
传统的A类功率放大器在放大过程中，由于电流和电压都是连续变化的，会产生较大的非线性失真。
而D类功率放大器采用开关式工作方式，只需要对输入信号进行开关控制，从而有效降低了失真程度。
此外，D类功率放大器还可以通过一些技术手段，如负反馈、预失真等来进一步降低失真。
第三，D类功率放大器具有较小的尺寸。
由于D类功率放大器具有高效率和较低的功率损耗，因此可以采用较小的散热器和功率器件，从而使整个功率放大器的尺寸变小。
这对于一些对空间要求较高的应用场景，如便携式音箱和车载音响等非常有利。
第四，D类功率放大器具有较低的成本。
由于D类功率放大器采用的器件和散热系统相对较小，而且由于其高效率特点，使得其在制造成本上有一定的优势。
这使得D类功率放大器的成本较低，更加适合大规模生产和应用。
D类功率放大器具有较高的稳定性。
由于D类功率放大器采用开关式工作方式，输出信号的稳定性主要取决于开关控制电路的设计和实现。
在现代电子技术的支持下，可以通过采用精确的控制电路和反馈机制，使D类功率放大器具有较高的稳定性，能够在不同的工作条件下保持较好的放大性能。
D类功率放大器具有高效率、低失真、小尺寸、低成本和高稳定性等特点。
它在音频放大、功率放大和无线通信等领域得到了广泛的应用。
随着科技的不断进步和电子技术的不断发展，D类功率放大器还将继续发展和完善，为各种应用场景提供更加高效、稳定和优质的功率放大解决方案。
D类功放的设计原理
D类功放的设计原理D类功放，全称为“数字功率放大器”，是一种电子功率放大器的类型，它的设计原理基于数字信号的处理和模拟功率放大电路的协同工作。
相比于传统的A类、B类、AB类功放，D类功放具有更高的功率效率，更小的尺寸和重量，更好的线性度，以及更低的功率损耗。
下面将详细介绍D类功放的设计原理。
1.PWM调制原理D类功放的核心设计原理是采用脉宽调制（PWM）技术。
PWM是一种通过调整信号的脉冲宽度来控制平均输出功率的方法。
D类功放通过将原始的模拟音频信号转换为数字信号，并通过比较器产生一个与模拟信号频率相同的矩形波，然后根据输入音频信号的幅值调整矩形波的脉宽，最后通过滤波器将调制后的PWM信号转换为模拟音频信号输出。
2.数字信号处理D类功放的设计中需要进行数字信号处理。
首先，输入的模拟音频信号需要经过模数转换器（ADC）转换为数字信号，然后通过数字信号处理器（DSP）进行数字信号的滤波、均衡、增益控制等处理，最后再经过数字模数转换器（DAC）转换回模拟信号。
3.比较器比较器是D类功放中的一个关键组件，用于将模拟音频信号与产生的PWM矩形波进行比较。
比较器的作用是根据输入信号的幅值调整PWM信号的脉宽，从而控制输出功率。
比较器通常由操作放大器和参考电压产生器组成。
4.滤波器在PWM调制之后，需要通过滤波器将调制后的PWM信号转换为模拟音频信号输出。
滤波器的作用是去除PWM信号中的高频分量，保留音频信号的低频成分。
常见的滤波器类型包括低通滤波器和带通滤波器。
5.输出级D类功放的输出级通常采用开关管（如MOSFET）构成。
开关管的特点是具有较低的开通电阻和较高的关断电阻，从而实现更小的功率损耗和更高的功率效率。
输出级通常由多个开关管组成，根据功率需求可以并联或串联排列。
输出级的设计需要考虑电压和电流的控制，包括过电压和过电流的保护。
6.反馈控制为了提高D类功放的线性度和稳定性，通常需要采用反馈控制。
通过对输出信号与输入信号进行比较，调整PWM信号的脉宽和幅值，以使输出信号尽可能接近输入信号。
d类功放原理

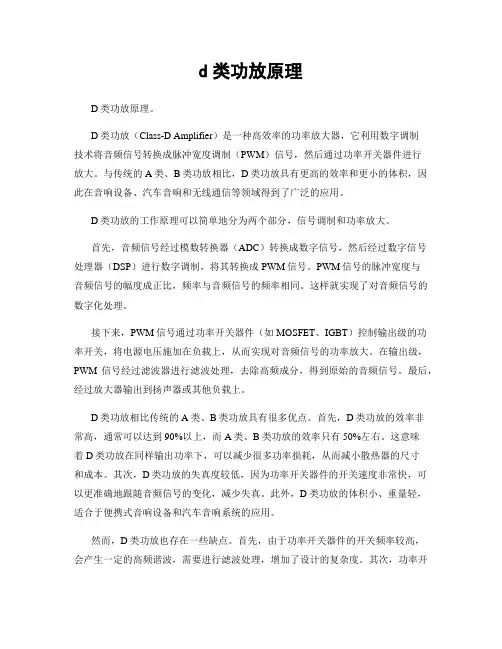

d类功放原理D类功放原理。
D类功放（Class-D Amplifier）是一种高效率的功率放大器，它利用数字调制技术将音频信号转换成脉冲宽度调制（PWM）信号，然后通过功率开关器件进行放大。
与传统的A类、B类功放相比，D类功放具有更高的效率和更小的体积，因此在音响设备、汽车音响和无线通信等领域得到了广泛的应用。
D类功放的工作原理可以简单地分为两个部分，信号调制和功率放大。
首先，音频信号经过模数转换器（ADC）转换成数字信号，然后经过数字信号处理器（DSP）进行数字调制，将其转换成PWM信号。
PWM信号的脉冲宽度与音频信号的幅度成正比，频率与音频信号的频率相同。
这样就实现了对音频信号的数字化处理。
接下来，PWM信号通过功率开关器件（如MOSFET、IGBT）控制输出级的功率开关，将电源电压施加在负载上，从而实现对音频信号的功率放大。
在输出级，PWM信号经过滤波器进行滤波处理，去除高频成分，得到原始的音频信号。
最后，经过放大器输出到扬声器或其他负载上。
D类功放相比传统的A类、B类功放具有很多优点。
首先，D类功放的效率非常高，通常可以达到90%以上，而A类、B类功放的效率只有50%左右。
这意味着D类功放在同样输出功率下，可以减少很多功率损耗，从而减小散热器的尺寸和成本。
其次，D类功放的失真度较低，因为功率开关器件的开关速度非常快，可以更准确地跟随音频信号的变化，减少失真。
此外，D类功放的体积小、重量轻，适合于便携式音响设备和汽车音响系统的应用。
然而，D类功放也存在一些缺点。
首先，由于功率开关器件的开关频率较高，会产生一定的高频谐波，需要进行滤波处理，增加了设计的复杂度。
其次，功率开关器件的开关损耗会产生一定的电磁干扰，需要进行屏蔽和抑制。
另外，D类功放对电源的要求较高，需要较为稳定的直流电源，以保证输出的音频质量。
总的来说，D类功放作为一种高效率、高保真度的功率放大器，已经成为现代音响设备和汽车音响系统的主流选择。
氮化镓d类功放
氮化镓（GaN）D类功放指的是利用氮化镓半导体技术制造的D类功率放大器。
氮化镓半导体在射频和微波功率放大器领域具有广泛的应用，其中D类功放是一种高效率的功率放大器类型。
D类功率放大器以其高效率和低失真而闻名，常用于音频放大器、射频通信系统和其他需要高效能的应用场景。
使用氮化镓材料制造D类功率放大器可以提供更高的工作频率、更好的功率密度和更好的热特性。
优点包括：
1. **高效率：** D类功率放大器能够在电源转换方面达到很高的效率，这意味着在输出更高功率的同时减少能源消耗。
2. **低失真：** 在保持较高效率的同时，D类功放能够产生较低的失真，有助于输出信号的准确性。
3. **快速开关特性：** 氮化镓半导体具有优异的开关特性，这使得D类功放器件能够快速切换，减少功耗损失。
氮化镓材料的特性使其成为制造高性能功率放大器的理想选择，尤其是在需要高频率、高功率和高效率的应用中。
利用氮化镓半导体技术制造的D类功率放大器能够为许多领域提供更有效的解决方案，例如通信系统、无线网络、雷达系统、音频设备等。
d类功放_增益和功率_解释说明以及概述
d类功放增益和功率解释说明以及概述1. 引言1.1 概述在现代科技发展的进程中，功率放大器作为一种重要的电子设备，在各个领域中具有广泛的应用。
其中，D类功放作为一种高效率低功耗的功率放大器，近年来受到了越来越多人的关注和研究。
本文旨在对D类功放的增益和功率进行解释说明，并概述其相关概念、特点以及影响因素。
通过对D类功放增益和功率的详细讨论和分析，可以更好地理解该类型功放器件在实际应用中的优势与限制，并对未来的技术发展提出一些建议。
1.2 文章结构本文将分为五个主要部分进行说明。
除了引言部分外，还包括：功放定义与分类、D类功放增益解释说明、D类功放功率解释说明以及结论与总结。
在第二部分中，我们将介绍功放器件的基本概念和分类，并着重介绍D类功放，在不同应用领域中的具体使用情况。
第三部分将详细讨论D类功放增益的定义、重要性以及其特点。
同时还会探讨如何调节增益以及影响增益的因素。
第四部分将重点解释功率的概念和意义，并着重说明D类功放的功率输出特点。
此外，我们还会讨论容量和负载对功率输出的影响。
最后，第五部分将对D类功放的增益和功率进行综合评价和分析，讨论其在实际应用中的优势与局限，并提出未来技术发展的展望和研究方向建议。
1.3 目的本文旨在对D类功放的增益和功率这两个关键概念进行深入解释和阐述。
通过对这些内容的详细讨论，读者可以更全面地了解D类功放器件的特点、优势和局限性。
同时，我们希望借此机会提醒读者注意增益调节方法以及容量和负载等因素对功率输出产生的影响。
最后，我们也期望能够引起更多人对于D类功放技术未来发展方向的思考，并给予一些相关建议。
通过本文内容，希望能够为读者提供有关该主题领域内基础知识与进一步探索所需的背景信息。
2. 功放定义与分类2.1 功率放大器的概念及作用功率放大器是一种电子设备，用于增加电信号的幅度，从而增强信号的功率。
它在各个领域中广泛应用，包括音频和视频系统、通信系统、雷达系统等。
.d类功率放大器

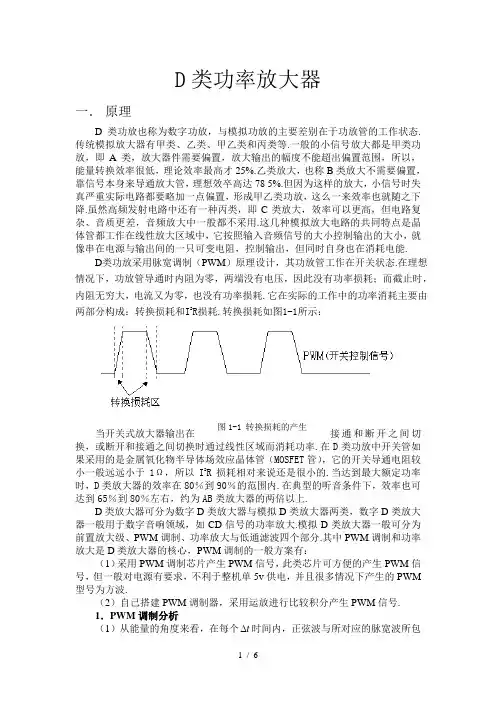

D类功率放大器一．原理D类功放也称为数字功放，与模拟功放的主要差别在于功放管的工作状态.传统模拟放大器有甲类、乙类、甲乙类和丙类等.一般的小信号放大都是甲类功放，即A类，放大器件需要偏置，放大输出的幅度不能超出偏置范围，所以，能量转换效率很低，理论效率最高才25%.乙类放大，也称B类放大不需要偏置，靠信号本身来导通放大管，理想效卒高达78 5%.但因为这样的放大，小信号时失真严重实际电路都要略加一点偏置，形成甲乙类功放，这么一来效率也就随之下降.虽然高频发射电路中还有一种丙类，即C类放大，效率可以更高，但电路复杂、音质更差，音频放大中一般都不采用.这几种模拟放大电路的共同特点是晶体管都工作在线性放大区域中，它按照输入音频信号的大小控制输出的大小，就像串在电源与输出间的一只可变电阻，控制输出，但同时自身也在消耗电能.D类功放采用脉宽调制（PWM）原理设计，其功放管工作在开关状态.在理想情况下，功放管导通时内阻为零，两端没有电压，因此没有功率损耗；而截止时，内阻无穷大，电流又为零，也没有功率损耗.它在实际的工作中的功率消耗主要由两部分构成：转换损耗和I2R损耗.转换损耗如图1-1所示：图1-1 转换损耗的产生当开关式放大器输出在接通和断开之间切换，或断开和接通之间切换时通过线性区域而消耗功率.在D类功放中开关管如果采用的是金属氧化物半导体场效应晶体管（MOSFET管），它的开关导通电阻较小一般远远小于1Ω，所以I2R损耗相对来说还是很小的.当达到最大额定功率时，D类放大器的效率在80％到90％的范围内.在典型的听音条件下，效率也可达到65％到80％左右，约为AB类放大器的两倍以上.D类放大器可分为数字D类放大器与模拟D类放大器两类，数字D类放大器一般用于数字音响领域，如CD信号的功率放大.模拟D类放大器一般可分为前置放大级、PWM调制、功率放大与低通滤波四个部分.其中PWM调制和功率放大是D类放大器的核心，PWM调制的一般方案有：（1）采用PWM调制芯片产生PWM信号，此类芯片可方便的产生PWM信号，但一般对电源有要求，不利于整机单5v供电，并且很多情况下产生的PWM型号为方波.（2）自己搭建PWM调制器，采用运放进行比较积分产生PWM信号.1．PWM调制分析（1）从能量的角度来看，在每个t 时间内，正弦波与所对应的脉宽波所包含的能量等，这样调制后得到的脉宽调制波作用在一个惯性系统（RLC ）后，其效果与响应的正弦波相同.（2）从频域角度分析，三角波经过调制得到典型的正弦脉宽调制波形：这种周期信号的频谱对应离散谱，对于信号频率为0f ，载频频率为1f 的调制信号，其频谱主要分布在01,f nf （(1,)n ∈∞）谱线上.当01f f >时，调制信号通过低通滤波器后，载频衰减极大，容易分离出语音信号.2 D 类功放的交越失真理论上D 类功放在信号处理上不存在失真，因为通过PWM 技术已将音频信号的幅度变化转变成等幅脉冲的脉冲宽度变化，音频信号的所有信息都包含在脉宽变化上，即使波形有所畸变也可通过波形校正电路进行校正，以保证还原后音频信号不失真.但事实并非如此，从音频信号的脉宽调制到功率音频信号的输出，每一个环节都可能产生失真，其中危害最大的当数交越失真.（1）PWM 调制与交越失真在音频信号的脉宽调制电路中，由于语音、音乐信号波形的不规则性、不对称性，常需要将时间轴上方的波形和时间轴下方的波形分别进行脉宽调制，虽然不需要考虑AB 类功放的偏置电压，但需考虑推挽管在交替导通时必须有一定的时间间隔，否则会出现两只功率管的直通现象，所以这种电路本身也需要死区.既然存在死区，就不可避免地会产生交越失真.（2）SPWM 调制与交越失真将一个正弦信号直接与一个三角载波比较，可得到SPWM 信号，该信号通过驱动电路去驱动全桥或半桥电路，在正负半周的交界处有较为明显的空档，说明PWM 信号的有些脉冲在经开关的死区时间时丢失了.一般来说，功率管的额定功率越大，最高开关频率就越低.音频信号幅度很小时，调制后对应的脉冲很窄，功率管没有足够高的开关频率，则无法将其分辨出来.信号幅度越低，PWM 脉冲就越窄，交越失真越严重.3．原理方框图一般的脉宽调制D 类功放的原理框图如图1-2所示.图1-3为其各点工作波形示意图，其中（a ）为输入信号；（b ）为锯齿波与输入信号进行比较的波形；（c ）为调制器输出的脉冲（脉宽波形）；（d ）为功率放大器放大后的脉宽脉冲；（e ）为低通滤波后的放大信号.图1-2 D 类功放原理方框图图1-3 各点波形二． 具体电路根据图1-2采用模拟PWM 调制的类功放原理方框图，所设计的具体电路如下（根据第五届全国大学生电子线路设计大赛的D 题要求）：1．三角波产生电路：三角波是对输入音频信号进行抽样的载波，因为音频信号频率是从20Hz 到20kHz ，为了达到较好的还原效果，三角波频率应该远大于音频.综合考虑保真度及整机复杂度，在这里三角波的频率选取150k ，利用双运放NE5532来完成三角波产生电路.前一级运放构成施密特触发器，输出为高电平为VCC 低电平为零的方波.后一级运放与C 构成积分器，当前一级产生的方波占空比为50％时，输出为上升下降时间相等的三角波.因为PWM 调制时，要求三角波与输入信号的直流电平一致，所以这里用电位器来调节其直流电平.电路图如图2-1所示. 三角波的幅值为：V V V cc out 45.022020=⨯=三角波的频率为：kHz CR R R f 1594312==图2－1 三角波产生电路2．前置放大电路：因为输入的音频信号幅度比较小，所以要先前置放大再与三角波进行比较.通过调节反馈电阻的大小就可以实现增益0到20倍可调.因为整个功率放大电路都使用5v 供电，而输入信号有正有负，所以在输入端要对信号加上2.5v 的直流偏置.电路图如图2-2所示.图2－2 前置放大电路3．PWM 调制电路：利用高精度的比较器LM311对输入信号和三角波进行比较，通过调节同相端的电位器可以调节输入信号的直流电平，必须保证输入信号与三角波的直流电平相等，才能使最终经滤波后得到的波形不失真.因为LM311的输出端是集电极开路结构，所以必须加上拉电阻.电路图如图2-3所示.图2－3 比较电路4．驱动电路：从PWM调制器出来的PWM波形的上升下降时间有点大，所以要通过非门来整形.如果直接将非门输出的信号接到场效应管的栅极，电压会被拉低，所以要加三极管来驱动.通过非门并联的方式来增加电流来驱动三极管的基极，三极管的射极输出再来驱动场效应管.电路图如图2-4所示.图2－4 驱动电路5．H桥开关功放及低通滤波器：四个场效应管驱动一大电流进入低阻抗感性负载，场效应管轮流成对导通，当一对导通时另一对就截止；为了避免两对场效应管同时处于导通或截止状态，电路应该保证一对场效应管导通和另一对场效应管截止不会重叠，这就要求从前面的驱动电路出来的信号上升下降时间很短.受调制的方波总是使功率开关管尽可能快的改变状态，缩短了场效应管工作在线性工作区的时间，使效率大大提高.滤波器的作用是滤除载波，使输入的音频信号完全通过.所以设计滤波器要使20到20kHz的通频带尽可能平坦，150k的载波要衰减尽可能大.在这里使用的是四阶巴特洛斯滤波器，它具有高频衰减快的优点，通过PSPICE软件模拟后，最后确定C1＝1uF，C2＝0.68uF，L1＝22uH，L2＝47uH.电路图如图2-5所示.图2－5 H桥互补对称输出、低通滤波电路6．信号变换电路：电路要求将双端转换为单端输出，在这里用运放OP07可以满足20k的带宽要求.在这里取R1＝R2＝R3＝R4＝22k，使增益为1.电路图如图2-6所示.图2－6 信号变换电路三．总结近年来,由于便携式音频设备、计算机多媒体设备以及汽车音响的迅速发展,对功率放大器的效率和体积提出了非常高的要求.Ｄ类放大器由于工作在开关状态,效率可高出线性放大器2～3倍,因此能极大地降低能源损耗,减小放大器体积,在体积、效率和功耗要求较高的场合具有很大的优势.并且随着器件工艺水平的提高，D类放大器在成本上也已经可以接受.。
D类功率放大器
D类功放概述D类功放指的是D类音频功率放大器（有时也称为数字功放）。
通过控制开关单元的ON/OFF，驱动扬声器的放大器称D类放大器。
D类放大器首次提出于1958年，近些年已逐渐流行起来。
已经问世多年，与一般的线性AB类功放电路相比，D类功放有效率高、体积小等特点。
发展历程在音响领域里人们一直坚守着A类功放的阵地。
认为A类功放声音最为清新D类功放芯片透明，具有很高的保真度。
但是，A类功放的低效率和高损耗却是它无法克服的先天顽疾。
B类功放虽然效率提高很多，但实际效率仅为50%左右，在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功放场合，仍感效率偏低不能令人满意。
所以，效率极高的D类功放，因其符合绿色革命的潮流正受着各方面的重视。
由于集成电路技术的发展，原来用分立元件制作的很复杂的调制电路，现在无论在技术上还是在价格上均已不成问题。
而且近年来数字音响技术的发展，人们发现D类功放与数字音响有很多相通之处，进一步显示出D类功放的发展优势。
D类功放是放大元件处于开关工作状态的一种放大模式。
无信号输入时放大器处于截止状态，不耗电。
工作时，靠输入信号让晶体管进入饱和状态，晶体管相当于一个接通的开关，把电源与负载直接接通。
理想晶体管因为没有饱和压降而不耗电，实际上晶体管总会有很小的饱和压降而消耗部分电能。
这种耗电只与管子的特性有关，而与信号输出的大小无关，所以特别有利于超大功率的场合。
在理想情况下，D类功放的效率为100%，B类功放的效率为78.5%，A类功放的效率才50%或25%（按负载方式而定）。
D类功放实际上只具有开关功能，早期仅用于继电器和电机等执行元件的开关控制电路中。
然而，开关功能（也就是产生数字信号的功能）随着数字音频技术研究的不断深入，用与Hi-Fi音频放大的道路却日益畅通。
20世纪60年代，设计人员开始研究D类功放用于音频的放大技术，70年代Bose公司就开始生产D类汽车功放。
d类功放与g类功放
d类功放与g类功放
D类功放和G类功放都是音频功放的类型，它们在音频放大领
域有着不同的特点和应用。
首先来看D类功放，D类功放是数字功率放大器的一种，它的
工作原理是通过对输入信号进行脉冲宽度调制（PWM），然后经过滤
波器滤除掉高频脉冲，最终得到模拟信号输出。
D类功放的优点是
效率高，能够在不牺牲音质的情况下实现较高的功率输出，因此在
功率放大器中得到了广泛的应用。
另外，D类功放还具有体积小、
发热低等特点，适合于一些对功率和体积有要求的应用场合。
而G类功放则是混合功率放大器的一种，它结合了A类功放和
H类功放的特点，能够在保持音质的前提下提供较高的效率。
G类功
放在信号的低功率部分采用A类放大技术，而在高功率部分则采用
H类放大技术，这样既能保证音质，又能提高功率放大的效率。
因此，G类功放在音频放大领域也备受青睐，尤其在高保真音响系统
中得到广泛应用。
总的来说，D类功放和G类功放都是现代音频放大技术的代表，它们分别以高效率和高保真著称，并且在不同的应用场合都有着广
泛的应用前景。
在选择使用哪种类型的功放时，需要根据具体的应用需求和预算来进行综合考虑，以选取最适合的方案。
d类放大器原理
d类放大器原理D类放大器（Class-D amplifier）是一种功率放大器，其原理基于数模混合调制技术。
相比于传统的A类、B类或AB类放大器，D类放大器更高效。
它利用数字开关技术，将输入信号转换成数字脉冲，通过开关管的开关动作来调制输出信号的脉宽，从而实现信号的放大。
D类放大器的工作原理主要包括输入信号处理、数字脉冲生成和输出滤波三个部分。
首先，输入信号通过前端处理电路，如滤波器和放大器，将其调整为合适的幅度和频率范围。
这一步骤的目标是为了保证输入信号的完整性和减少噪声干扰。
接下来，输入信号经过采样和量化处理，将其转换成数字信号。
采样是将连续信号按照一定频率进行抽样，量化是将抽样信号离散成若干个离散值。
这样，信号就被转换成了数字形式，进一步便于数字处理和控制。
生成的数字信号通过比较器进行运算，并与一个高频三角信号进行比较。
比较器的输出决定了开关管的开关动作。
当数字信号大于三角信号时，开关管打开；当数字信号小于三角信号时，开关管关闭。
通过周期性地进行开关动作，可以得到一个频率较高的方波信号。
方波信号通过输出滤波器进行滤波，将其转换成模拟信号。
滤波器主要起到两个作用：将方波信号变为平滑连续的模拟信号，去除方波信号中的高频成分。
输出滤波器一般采用低通滤波器，能够有效地滤除高频噪声和杂散信号。
经过滤波处理后，得到了放大后的模拟信号，可以通过功率放大电路放大输出信号的幅度。
由于数字脉冲的占空比控制了输出信号的幅度，因此可以通过调整占空比来控制放大倍数。
这样，D类放大器可以实现对输入信号的高效放大。
总结起来，D类放大器的工作原理是先将输入信号转换成数字信号，然后通过数字脉冲生成技术将其调制成方波信号，并通过输出滤波器将其变为模拟信号，最后通过功率放大电路放大输出信号的幅度。
这种数字开关技术的应用大大提高了放大器的效率和性能。
A类、B类、AB类、C类、D类五种功率放大器
1、A类功放（又称甲类功放）A类功放输出级中两个（或两组）晶体管永远处于导电状态，也就是说不管有无讯号输入它们都保持传导电流，并使这两个电流等于交流电的峰值，这时交流在最大讯号情况下流入负载。
当无讯号时，两个晶体管各流通等量的电流，因此在输出中心点上没有不平衡的电流或电压，故无电流输入扬声器。
当讯号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器而且推动扬声器发声。
A类功放的工作方式具有最佳的线性，每个输出晶体管均放大讯号全波，完全不存在交越失真（Switching Distortion），即使不施用负反馈，它的开环路失真仍十分低，因此被称为是声音最理想的放大线路设计。
但这种设计有利有弊，A 类功放放最大的缺点是效率低，因为无讯号时仍有满电流流入，电能全部转为高热量。
当讯号电平增加时，有些功率可进入负载，但许多仍转变为热量。
A类功放是重播音乐的理想选择，它能提供非常平滑的音质，音色圆润温暖，高音透明开扬，这些优点足以补偿它的缺点。
A类功率功放发热量惊人，为了有效处理散热问题，A类功放必须采用大型散热器。
因为它的效率低，供电器一定要能提供充足的电流。
一部25W的A类功放供电器的能力至少够100瓦AB类功放使用。
所以A类机的体积和重量都比AB类大，这让制造成本增加，售价也较贵。
一般而言，A类功放的售价约为同等功率AB类功放机的两倍或更多。
2、B类功放（乙类功放）B类功放放大的工作方式是当无讯号输入时，输出晶体管不导电，所以不消耗功率。
当有讯号时，每对输出管各放大一半波形，彼此一开一关轮流工作完成一个全波放大，在两个输出晶体管轮换工作时便发生交越失真，因此形成非线性。
纯B类功放较少，因为在讯号非常低时失真十分严重，所以交越失真令声音变得粗糙。
B类功放的效率平均约为75%，产生的热量较A类机低，容许使用较小的散热器。
乙类功放通常的工作方式分为OCL和BTL，BTL可以提供更大的功率，目前绝大部分的功率集成电路都可以用两块组成BTL电路。
d类功放效率
D类功放效率1. 什么是D类功放D类功放，全称为数字式功率放大器，是一种利用数字信号对音频信号进行放大的技术。
与传统的A类、B类、AB类功放相比，D类功放具有更高的效率和更小的体积。
传统的A类功放是通过将音频信号直接加在电流上，然后通过调制电流来放大音频信号。
这种方式虽然能够获得高质量的音频输出，但由于存在较大的静态电流和热量损耗，效率较低。
B类功放则是将音频信号分成正负半周期，在正半周期中只处理正弦波的一半，而在负半周期中只处理负弦波的一半。
这样可以减少静态电流和热量损耗，提高效率。
然而，在切换过程中可能会产生失真。
AB类功放则是将A类和B类功放结合起来使用，既可以获得较高的效率又可以减少失真。
但由于需要额外的电路来切换工作模式，使得复杂度增加。
与传统功放不同，D类功放采用了数字技术对音频信号进行处理和调制，并通过PWM（脉宽调制）技术将音频信号转换为数字信号。
然后，通过高频开关电路对数字信号进行放大和恢复，最后通过滤波器将数字信号转换回模拟音频信号。
这种方式可以大大提高功放的效率。
2. D类功放的优点D类功放相比传统功放具有以下几个优点：2.1 高效率D类功放的效率通常可以达到90%以上，远高于传统功放。
这是由于D类功放采用了PWM技术，将音频信号转换为数字信号后进行处理和调制，避免了静态电流和热量损耗。
高效率意味着更小的能量浪费和更少的发热量，有助于延长设备寿命并降低能源消耗。
2.2 小体积D类功放由于采用了数字技术和高频开关电路，可以实现更小的体积。
相比传统功放需要大型散热器来散发热量，D类功放不需要过多的散热设计，因此可以实现更紧凑的尺寸。
这使得D类功放在一些空间有限的应用场景中具有很大优势。
2.3 低失真D类功放在数字信号的处理和调制过程中可以更精确地还原音频信号，因此可以获得更低的失真。
与传统功放相比，D类功放在输出音频时具有更高的保真度和更好的动态范围。
这使得D类功放在音频发烧友和专业音响领域中备受推崇。
d类功放失真
d类功放失真D类功放（Class D Amplifier）是一种高效率功率放大器，广泛应用于音频放大领域。
它的工作原理基于PWM（脉宽调制）技术，与传统的A类、B类和AB类功放有所不同。
尽管D类功放具有高效率和小体积等优势，但它也存在一些失真问题。
本文将分析D类功放的失真问题，并探讨其原因与解决方法。
D类功放失真主要包括两个方面：高频失真和非线性失真。
首先，高频失真是由于D类功放的PWM调制过程存在波形畸变而导致的。
PWM 调制生成的方波信号会引起高频噪声和谐波失真。
这种失真会严重影响音频信号的音质。
其次，非线性失真主要源于功放输出级的开关特性和MOSFET开关管的非线性。
当音频信号经过功放输出级时，输出级的开关过程会引起信号波形的畸变，产生各种非线性失真成分。
D类功放失真的原因主要有以下几点：1. PWM调制导致的波形畸变：D类功放是通过PWM技术对音频信号进行调制，将其转换成高频方波信号。
但由于PWM调制过程中的采样与保持问题，以及电感元件的电流波动等因素，会导致方波信号的波形不完美，从而引发高频失真。
2.输出级开关特性：D类功放的输出级是由MOSFET开关管构成的，其开关特性决定了输出级对音频信号的响应。
然而，MOSFET开关管的非线性特性会引起失真。
特别是在开关转换的瞬间，MOSFET开关管会产生截断失真、交串失真和非对称失真等问题。
3.电压采样和反馈延迟：D类功放通过电压采样和反馈机制来控制PWM调制，以使输出信号与输入信号保持一致。
然而，电压采样和反馈的过程会引入一定的延迟，导致系统的相位失真和时域失真。
为了解决D类功放失真问题，我们可以采取一些改进措施：1.进一步改善PWM调制技术：提高PWM调制器的采样速度和精度，优化电感元件的选取和设计，减小调制过程中的波形畸变，从而降低高频失真。
2.优化输出级设计：改善MOSFET开关管的选用和特性，降低开关过程中的非线性失真。
可以采用更好的驱动电路和反馈技术，减小输出级对音频信号的影响，提高音频信号的线性度和准确性。
d类mosfet功率放大器
d类mosfet功率放大器
D类MOSFET功率放大器是一种高效率的功率放大器设计，它采用D 类拓扑结构，可在大功率转换任务中提供高扭矩输出。
该设计采用MOSFET晶体管进行功率功率放大，具有高转换效率，低电压丢失和
高寿命等优点。
D类MOSFET功率放大器的工作原理是在输入信号的半个周期内将功率晶体管开启，输出电路上的电流开始流动，电容的电荷随着时间逐
渐积累。
然后，在输入信号的另一半周期内，功率晶体管关闭，电容
上的电荷被释放，并开始流向负载电阻，这样，就实现了高效率的功
率放大。
D类MOSFET功率放大器的主要优点是非常高的效率和高的输出功率，大大降低了电路发热和功率损失，因此使得这种设计非常适合一些高
功率应用，例如音响系统，射频系统，甚至是电视机和电脑显示器。
尽管D类MOSFET功率放大器可能稍微复杂一些，但它仍然是一种非常有用的功率放大器设计，具有很多优点。
这种设计通常采用负载电
阻作为负载，并且可以配备相应的保护电路，以避免过热和其他可能
的故障。
此外，它还可以通过调整RF滤波器和输入电路，实现更大的带宽和更精确的功率增益控制。
总的来说，D类MOSFET功率放大器是一种非常优秀的功率放大器设计，具有高效率和高输出功率的优点，特别适用于高功率转换任务。
这种设计的成本也很低，可在多种应用中使用。
如果您正在寻找一种高效的功率放大器设计，那么您应该考虑采用D类MOSFET功率放大器。
D类功率放大器设计报告
D类功率放大器设计报告设计报告：D类功率放大器1.引言2.设计原理2.1开关管的选择开关管是D类功率放大器关键的组成部分，常用的开关管有MOSFET （金属氧化物半导体场效应晶体管）和IGBT（绝缘栅双极性晶体管）。
选择合适的开关管需要考虑功率、速度、成本和可靠性等因素。
2.2PWM调制电路PWM调制电路用于将音频信号转化为脉冲信号。
常用的PWM调制电路有比较器、计数器和DAC（数字模拟转换器）等组成。
PWM调制电路的设计需要考虑信号的动态范围、信噪比和失真等因素。
2.3输出滤波电路输出滤波电路用于滤除脉冲信号中的高频成分，以得到放大后的音频信号。
常用的输出滤波电路有LC滤波电路和RC滤波电路等。
滤波电路的设计需要考虑频率响应、衰减系数和阻抗匹配等因素。
3.参数设计在设计D类功率放大器时，需要确定一些关键参数，包括输出功率、工作电压、负载阻抗和失真程度等。
3.1输出功率输出功率是D类功率放大器的重要参数，决定了放大器可以驱动的音箱的大小和音量。
输出功率的选择应考虑实际应用场景和预算因素。
3.2工作电压工作电压直接影响到D类功率放大器的功率效率和失真程度。
工作电压越高，功率效率越高，但是也容易引起更大的功率损耗和失真。
3.3负载阻抗负载阻抗是D类功率放大器输出端连接的音箱或扬声器的特性参数。
负载阻抗的选择应根据音箱或扬声器的要求和放大器的输出功率来确定。
3.4失真程度失真程度是评估D类功率放大器性能的重要指标。
常见的失真包括谐波失真、交调失真和互调失真等。
为了提高放大器的音质，失真程度应尽量小。
4.结论D类功率放大器是一种高效率和低失真的功率放大器，广泛应用于音频功率放大领域。
在设计D类功率放大器时，需要选择合适的开关管并设计PWM调制电路和输出滤波电路。
关键参数的选择包括输出功率、工作电压、负载阻抗和失真程度。
通过合理的设计和优化，可以实现高质量的音频放大效果。
D类功率放大器
D类功率放大器D 类提高音频放大器的效率作者:德州仪器公司Mike ScoreD 类采用脉宽调制 (PWM) 信号取代AB 类放大器通常采用的线性信号。
PWM 信号包括音频信号以及PWM开关频率与谐波。
D 类音频放大器比AB 类放大器效率高得多，因为输出MOSFET 可从极高阻抗转变为极低阻抗，从而在作用区操作只有几纳秒。
利用上述技术，输出级上损失的功率极低。
此外，LC 过滤器或扬声器的感应元件在各周期还能存储能量，并可确保切换功率不会在扬声器中损失。
引言尽管D 类放大器推出已经有一段时间了，但许多人仍不理解D 类放大器工作的基本原理，也不明白其为什么会提供更高效率。
本文将解释脉宽调制 (PWM) 信号是如何创建的，以及说明您听到的是音频频率而非PWM波形的开关频率。
本文将详细说明输出PWM波形为什么比输出线性波形效率高很多，还将说明为什么某些D类放大器要求LC过滤器，而某些则不需要。
B> D 类输出信号 (PWM) 如何包含音频信号,TPA3001D1结构图(见图1)有助于解释PWM信号是如何形成的。
首先，模拟输入D 类采用前置放大器获得输入音频信号，并确保差动信号。
随后，积分器级 (integrator stage) 可低通过滤音频信号以实现抗失真与稳定性。
音频信号而后与三角波相比较，以创建脉宽调制(PWM)信号。
门驱动电路系统采用PWM 驱动输出FET，其将在输出端创建高电流PWM信号。
图1:TPA3001D1结构图。
图2显示了典型的PWM信号是如何从图1中的比较器功能块形成的。
可将音频输入与250-kHz的三角波相比较。
当音频输入电压大于250-kHz三角波电压时，非反相比较器输出状态为高，而当250-kHz三角波大于音频信号时，非反相比较器输出状态为低。
非反相比较器输出为高时，反相比较器输出为低;而当非反相比较器输出为低时，反相比较器输出为高。
平均 PWM非反相输出电压V+(avg) 为忙闲度乘以电源电压，OUT此外D表示忙闲度，或'开启'时间t(on) 除以总周期 T。
d类放大 小功率
d类放大小功率
D类放大器是一种放大电路，它使用数字信号来控制放大器，将音频信号转换为高功率的音频信号。
与传统的AB类放大器相比，D类放大器具有更高的效率和小巧的体积，因此被广泛应用于家庭影院、多媒体音响等音频设备中。
D类放大器的工作原理是，将音频信号转换为脉冲宽度调制（PWM）信号，然后将PWM信号通过开关电路转换为模拟音频信号，最后通过低通滤波器输出。
在D类放大器中，放大器是数字电路，它由数字信号控制，因此可以精确地控制输出信号的幅度和波形。
D类放大器的优点包括：
1. 高效率：D类放大器的效率高达90%以上，比传统的AB类放大器高得多。
2. 小巧体积：D类放大器可以使用小型电路板和元器件，因此可以制作成小巧的体积，方便携带和使用。
3. 高音质的输出：D类放大器可以输出高音质的音频信号，因为它可以精确地控制输出信号的幅度和波形。
4. 宽频带：D类放大器可以覆盖较宽的频带范围，从几十赫兹到几十千赫兹，因此可以适用于不同的音频应用场景。
D类放大器是一种高效、小巧、高音质输出的音频放大器，适用于各种音频设备中。
