基于ＩＥＥＥｌ５８８的时钟同步算法软件实现＊
刘明哲徐皑冬赵伟
（中国科学院沈阳自动化研究所沈阳１１００１６）

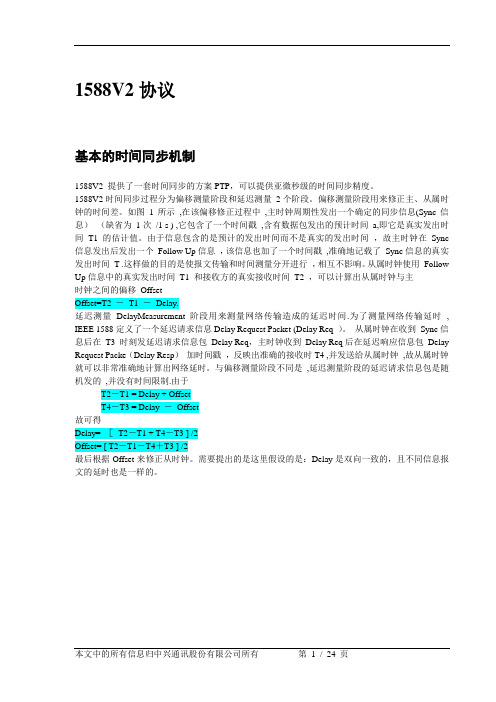

摘 要基于工业以太网通信技术，本文给出了一种精准时间协议的软件实现方法。它基于划分时隙的以太网确定性调度 通信机制，有效地消除了以太网冲突的影响，并通过硬件定时、中断补偿等手段，大大提高了时钟同步的精度。经测试的结果 表明，它可以达到亚微秒级的时钟抖动精度，满足大部分工业系统的要求。 关键词 ＩＥＥＥｌ５８８ 以太网 时钟同步精准时间协议
