五、显微镜与望远镜
知识回顾：
1，眼睛通过怎样的调节来看清远处和近处 物体的？
2，眼睛看物有局限吗？如何克服这些局限 呢？！
你知道吗？
视角:
从眼睛的光心向观察物体的两 端所引的两条直线的夹角。
视角
视角的有关知识:
➢视角越大，对物体的观察越清 楚。
➢视角的大小不仅与物体的大小 有关，还与物体到眼睛的距离有 关。
远处塔尖 10倍放大效果图
望远镜的发明历史
望远镜的发明历史
望远镜发明的消息很快在欧 洲各国流传开了，意大利科
望远镜的发明历史(续)
伽学家伽利略得知这个消息之 利后，就自制了一个。第一架 略望远镜只能把物体放大3倍。 望一个月之后，他制作的第二 远架望远镜可以放大8倍，第 镜三 倍架。望16远09镜年可1以0月放他大作到出20了
总结：一、显 微 镜
（1）结构:目镜是凸透镜，物镜也是凸透镜
（2）特点:物镜焦距比较短,目镜焦距比较长
（3）工作原理： 近处物体经过物镜成倒立、
放大的实像（于物镜的2倍焦距之外）,此实像 正好又落在目镜焦点之内, 经过目镜成正立、 放大的虚像。
注：显微镜相对于被观察物体而言,成的是倒立、放 大的虚像。其实质是对被观察物体进行两次放大， 放大倍数=物镜放大倍数×目镜放大倍数。
• 显微镜是由一个透镜或几个透镜的组合构成的一种光学仪器，是人类进 入原子时代的标志。主要用于放大微小物体成为人的肉眼所能看到的仪 器。显微镜分光学显微镜和电子显微镜：光学显微镜是在1590年由荷兰 的杨森父子所首创。现在的光学显微镜可把物体放大1600倍，分辨的最 小极限达0.1微米，国内显微镜机械筒长度一般是160mm。
金相显微镜
透射电子显微镜
扫描探针显微镜
扫描电子显微镜
各式各样的显微镜
小资料：显微镜
• 显微镜是人类这个时期最伟大的发明物之一。在它发明出来之前，人类 关于周围世界的观念局限在用肉眼，或者靠手持透镜帮助肉眼所看到的 东西。
• 显微镜把一个全新的世界展现在人类的视野里。人们第一次看到了百度文库以 百计的“新的”微小动物和植物，以及从人体到植物纤维等各种东西的 内部构造。显微镜还有助于科学家发现新物种，有助于医生治疗疾病。
金分子
食盐晶体
食糖晶体
食糖和食盐晶体
厨房的抹布
（含有细菌、真菌菌丝和酵母菌）
显微镜拍摄的细菌照片
每毫升(约一汤 匙）血液中约
有：
（1）红细胞
5×109个
（2）血小板
2×108个
血液里的细胞 （红色是血红细胞，兰色是血小板，黄色是纤维蛋白）
探究：通过两个凸透镜观察远处物体
先用一个凸透镜 （物镜）观察窗外远 处的物体，注意成像 情况。
再用另一个凸透镜 （目镜）观察上面得 到的物体的像，注意 成像情况。
开普勒望远镜的结构图片
靠近眼睛的透镜
目镜
物镜
靠近物体的透镜
物镜 A`
目镜
A F目 F物
B B`
望远镜的原理
物镜的作用 目镜的作用 增大视角的方法
望远镜
使远处的 物体在焦 点附近成 倒立的缩 小的实像, 像照相机 的镜头
把物镜成 的实像，
探究：通过两个凸透镜观察近处物体
用钢笔在书上或本子上 画一组箭头，如图：
先用一个凸透镜（物镜） 观察这组箭头，得到放大 的像，注意成像情况。
再用另一个凸透镜（目 镜）观察上面看到的像， 进一步得到清晰放大的像， 注意成像情况。

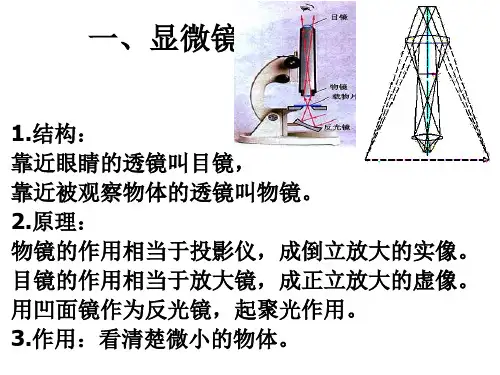

显微镜的结构（与投影器比较）
靠近眼睛的透镜 叫目镜
靠近物体的透镜 叫物镜
• 17世纪初的一天，荷 兰小镇一家眼镜店的 主人利伯希 （HansLippershey）， 为检查磨制出的透镜 质量，把一块凸透镜 和一块凹镜排成一条 线，通过透镜看过去， 发现远处的教堂塔尖 好像变大拉近了，于 是在无意中发现了望 远镜的秘密。1608年 他为自己制作的望远 镜申请专利，并遵从 当局要求，造了一个 双筒望远镜。
把物体的像移近
放大成虚 把物体的像放大
像
总结：二、望远镜（开普勒望远镜）
（1）结构:目镜是凸透镜，物镜也是凸透镜
（2）特点:物镜焦距比较长,目镜焦距比较短
（3）工作原理: 远处物体经物镜成倒立、缩
小的实像（于物镜的1f到2f之间），此实像正 好又落在目镜焦点之内, 经过目镜成正立、放 大的虚像。
注：开普勒望远镜相对于被观察物体而言,成的是倒 立、缩小的虚像。其实质是拉近了被观察物体。
能放大30倍的望远镜。伽 里略用自制的望远镜观察夜 空，第一次发现了月球表面 高低不平，覆盖着山脉并有 火山口的裂痕。此后又发现 了木星的4个卫星、太阳的 黑子运动，并作出了太阳在 转动的结论。
开 普 勒 望 远 镜
几乎同时，德国天文 学家开普勒也开始研 究望远镜，他在《屈 光学》里提出了另一 种天文望远镜，这种 望远镜由两个凸透镜 组成，与伽利略的望 远镜不同，比伽利略 望远镜视野宽阔。但 开普勒没有制造他所 介绍的望远镜。沙伊 纳于1613年─1617年 间首次制作出了这种 望远镜。
显微镜的成像原理
显微镜的原理
物镜的作用 目镜的作用 增大视角的方法
显微镜
使被观察 的物体成 一个倒立 的放大的 实像,像投 影仪的镜 头
把物镜成 的实像， 再一次放 大成虚像
把物体的像 放大
光路图说明:
物镜
目镜
2f1
F1 O1 F1 F2
O2
F2
思考：显微镜看到的像是倒立还是正立,虚像还是实像?
• 结构为：目镜，镜筒，转换器，物镜，载物台，通光孔，遮光器，压片 夹，反光镜，镜座，粗准焦螺旋，细准焦螺旋，镜臂，镜柱。 电子显微镜的分辨能力以它所能分辨的相邻两点的最小间距来表示。 20世纪70年代，透射式电子显微镜的分辨率约为0.3纳米(人眼的分辨本 领约为0.1毫米)。现在电子显微镜最大放大倍率超过300万倍，而光学显 微镜的最大放大倍率约为2000倍，所以通过电子显微镜就能直接观察到 某些重金属的原子和晶体中排列整齐的原子点阵。
物体到眼睛的距离越近，视角越大
视角大 视角小
提问：
你找到看清微小物体和很远物体的方法了 吗？
增大视角（即将所看物体放大 或拉近）

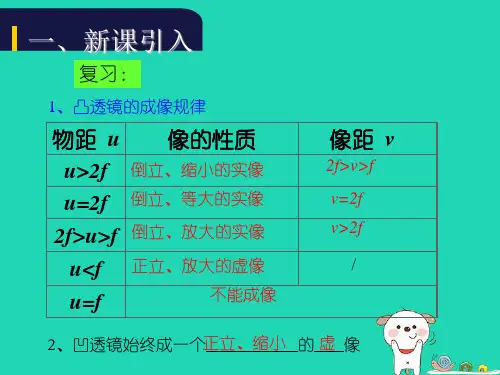

复习:凸透镜成像规律
复习:凸透镜成像规律
u>2f
2f F
F 2f
f<u<2f 2f F
F 2f
照相机 投影仪
u<f 2f F
F 2f
放大镜
思考：要得到放大的像，可以使用哪些方法？
