高压钠灯电子镇流器的原理与基本构成电路图
电子镇流器工作原理
电子镇流器工作原理电子镇流器是一种用于控制电流的电子设备，主要用于调节和稳定电流的流动。
它可以将输入电源的电压和频率转换为适合特定负载的电流。
下面将详细介绍电子镇流器的工作原理。
1. 电子镇流器的基本结构电子镇流器通常由以下几个主要部份组成：- 整流器：将交流电源转换为直流电源。
- 滤波器：用于去除直流电源中的脉动。
- 逆变器：将直流电源转换为交流电源。
- 控制电路：用于控制电子镇流器的电流输出。
2. 工作原理电子镇流器的工作原理可以分为以下几个步骤：步骤1：整流首先，交流电源通过整流器将交流电转换为直流电。
整流器通常由二极管或者可控硅等元件组成。
当交流电源的电压为正向时，二极管导通，将电流导向滤波器；当交流电源的电压为反向时，二极管不导通，电流被阻断。
步骤2：滤波直流电源通过滤波器，去除直流电源中的脉动。
滤波器通常由电容器和电感器组成。
电容器可以存储电荷，并平滑输出电流；电感器可以抑制电流的急剧变化。
步骤3：逆变经过滤波后的直流电源通过逆变器，将直流电源转换为交流电源。
逆变器通常由晶体管、场效应管等元件组成。
逆变器的工作原理是通过控制晶体管的开关状态，改变电流的方向和大小，从而产生所需的交流电。
步骤4：控制控制电路用于监测和调节电子镇流器的电流输出。
通过传感器检测负载的电流变化，并将信息反馈给控制电路。
控制电路根据负载的需求，调整逆变器的开关状态和频率，以达到所需的电流输出。
3. 电子镇流器的优势电子镇流器相比传统的电阻式镇流器具有以下几个优势：- 高效率：电子镇流器可以通过控制电流的方式，提高能源的利用效率。
- 稳定性：电子镇流器可以稳定地输出所需的电流，不受电压和负载的波动影响。
- 节能环保：电子镇流器通过减少能量的损耗，降低能源消耗，达到节能环保的目的。
总结：电子镇流器是一种用于控制电流的电子设备，通过整流、滤波、逆变和控制等步骤，将输入电源的电压和频率转换为适合特定负载的电流输出。
它具有高效率、稳定性和节能环保的优势。
电子镇流器原理讲义
镇流器的分类
• 电感镇流器（inductance ballast）是一 个铁芯电感线圈，电感的性质是当线圈中 的电流发生变化时，则在线圈中将引起磁 通的变化，从而产生感应电动势，其方向 与电流的方向相反，因而阻碍着电流变化。 在日光灯中用到。
PPT文档演模板
电子镇流器原理讲义
镇流器的分类
• 电子镇流器（Electricalballast），是镇 流器的一种，是指采用电子技术驱动电光 源，使之产生所需照明的电子设备。现代 日光灯越来越多的使用电子镇流器，轻便 小巧，甚至可以将电子镇流器与灯管等集 成在一起，同时，电子镇流器通常可以兼 具起辉器功能，故此又可省去单独的起辉 器。
PPT文档演模板
电子镇流器原理讲义
电子镇流器与电感镇流器的比较
项目 重量 体积 功率因数 照明效果 点灯 耗电 寿命 保护 适用范围 噪声 应急 调光 开关
电感镇流器
电子镇流器
重量重
重量轻
体积大
体积小
越要增加PFC校正电容
无需增加
有频闪，光通与电源有关 无频闪，恒光通（APFC）。
需要增加触发器、起辉器 无需增加
电子镇流器原理讲义
PPT文档演模板
2020/11/28
电子镇流器原理讲义
为什么要使用电子镇流器？
• 由于气体放电灯的VI特性是负阻性，与卤 素灯不同，当灯电流增加，这时管压下降， 这时供电电源维持不变，这时多出的电压 会加到灯管上使灯管电流进一步增加，从 而导致灯熄灭或烧毁。
PPT文档演模板
电子镇流器原理讲义
耗电大
省电
费灯管
对灯管起保护作用
无保护
有可靠的保护
低温低压时点灯困难
低温低压均可正常点灯

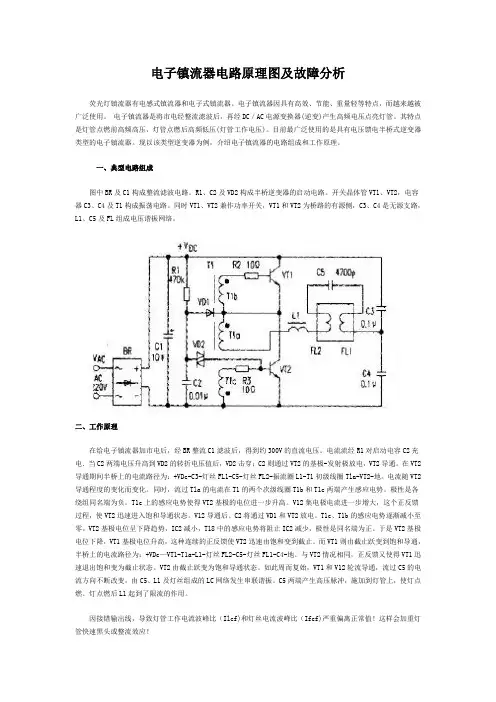

电子镇流器电路原理图及故障分析
电子镇流器电路原理图及故障分析荧光灯镇流器有电感式镇流器和电子式镇流器。
电子镇流器因具有高效、节能、重量轻等特点，而越来越被广泛使用。
电子镇流器是将市电经整流滤波后，再经DC／AC电源变换器(逆变)产生高频电压点亮灯管。
其特点是灯管点燃前高频高压，灯管点燃后高频低压(灯管工作电压)。
目前最广泛使用的是具有电压馈电半桥式逆变器类型的电子镇流器。
现以该类型逆变器为例，介绍电子镇流器的电路组成和工作原理。
一、典型电路组成图中BR及C1构成整流滤波电路。
R1、C2及VD2构成半桥逆变器的启动电路。
开关晶体管VT1、VT2，电容器C3、C4及T1构成振荡电路。
同时VT1、VT2兼作功率开关，VT1和VT2为桥路的有源侧，C3、C4是无源支路，L1、C5及FL组成电压谐振网络。
二、工作原理在给电子镇流器加市电后，经BR整流C1滤波后，得到约300V的直流电压。
电流流经R1对启动电容C2充电．当C2两端电压升高到VD2的转折电压值后，VD2击穿；C2则通过VT2的基极-发射极放电，VT2导通。
在VT2导通期间半桥上的电流路径为：+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级线圈Tla-VT2-地。
电流随VT2导通程度的变化而变化。
同时，流过Tla的电流在T1的两个次级线圈T1b和T1c两端产生感应电势。
极性是各绕组同名端为负。
T1c上的感应电势使得VT2基极的电位进一步升高。
V12集电极电流进一步增大，这个正反馈过程，使VT2迅速进入饱和导通状态。
V12导通后。
C2将通过VD1和VT2放电。
T1c、T1b的感应电势逐渐减小至零。
VT2基极电位呈下降趋势，IC2减小，T18中的感应电势将阻止IC2减少，极性是同名端为正。
于是VT2基极电位下降，VT1基极电位升高，这种连续的正反馈使VT2迅速由饱和变到截止。
而VT1则由截止跃变到饱和导通，半桥上的电流路径为：+VDc—VT1-T1a-L1-灯丝FL2-C5-灯丝FL1-C4-地。
电子镇流器的工作原理及相关知识
电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤.温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管)纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:1、线路功率(Line Power):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.2、线路功率因素(Line Power Factor):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以THD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态.在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W(流明/瓦).8、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra.9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度L:单位是cd/ m2 (坎德拉/米2 ),1 m2的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cd/ m2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制),加强对产品质量的监控,使电子镇流器的产品质量得到保证.一、插件的工作项目及注意事项1.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3.、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求.要求在插件过程中前后衔接顺畅.4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器:半自动波峰接机、SC280S半自动切脚机、SG250磨刀机.7、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵. 调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶. 在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的1/2处,用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸. 打开冷却、排烟电源开关,检查冷风出口,烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方,压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.8、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵. 用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶. 将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟,上下移动必须缓慢.⑸. 拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上.9、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部,必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏.⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SC280S半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1~0.3毫米.调节轨道支承座.⑶. 切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动.⑸. 插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:11、工作中要注意的几点:⑴. 必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊.⑵. 知道电烙铁的正确使用方法,明确焊接时间控制在2~4秒.⑶. 剪脚的时候不能将引脚对准别人或自己,防止意外事故发生.四、调试人员的工作项目及注意事项:12、电子镇流器调试步骤:⑴. 调试人员在拿到线路板后要仔细检查线路板,①正面的元器件有无插错、插反、过高;②线路板背面焊点有无短路、虚焊、拉尖、圆点,切脚是否出现过高或过短.⑵. 在排除了以上所叙述的情况后,可以进行通电测试.把电路板按规定要求与调试架子(夹子)连接好,打开电源开关,慢慢上调调压器电压(在100V以内,电流表应有反应)至130V,灯应正常点亮.把电压上调至250V,用万用表直流1000V档测量三极管Uce两端电压,应在规定的范围内.(该电压为偏差电压,偏差电压根据不同的镇流器有不同的要求)⑶. 灯正常点亮后,在电压为220V时候观察其工作电流,工作电流应在规定的范围内.⑷. 将电压下调至150V,关闭电源开关,将镇流器输出双边接短路,再打开电源开关,观察电流表指数,该电流为“启动电流”,启动电流应在规定的范围内.观察启动电流的时间不应该超过2S,观察完毕马上将电源开关关闭.⑸. 将电压重新上调到250V,在电源开关关闭的前提下,将镇流器输出双边短路,将电源开关迅速开再关,连续打两次,镇流器不应损坏.将输出双边从新接回灯管,打开电源开关,等应正常点亮.将电压下调至0V,关闭电源开关,将镇流器取下,至此调试完毕.(250V短路打冲击的速度一定要快,不需要观察任何参数)五、组装人员的工作项目及注意事项:13、组装人员主要负责对电子镇流器进行装配,简单的说就是将调试、老化完毕的线路板正确地装入外壳中,贴上商标、进行成品检测,合格的产品贴上合格证后送交仓库.14、组装人员要注意的几点:⑴. 在装线路板之前,必须检查镇流器外壳是否合格,将不合格的选出来.⑵. 在装线路板的时候必须安放绝缘膜,要卡弹簧扣的必须再将三极管绝缘膜装上.⑶. 在组装完毕后,贴商标的时候绝对不允许贴反.⑷. 成品检测时,如果发现灯不亮或亮的异常时,必须及时提出,并且进行返修.电子元件测试的方法及标准由于电子镇流器对于电子元件的性能有很高的要求,为了确保流水线生产中使用的电子元件符合技术要求,有必要对所用的电子元件进行测试,从而更好的控制产品质量和稳定性.一、印制电路板1、印制电路或印制线路的成品板称为印制电路板或印制线路板.印制电路板主要分为:单面板、双面板、多层板.我们公司现在主要使用的印制线路板是单面板.2、印制线路板的成品检测:2.1、印制线路板是否是阻燃材料,一般来说,用阻燃材料制作的线路板上会印有红色的字符. 查板材的型号、厚度及尺寸是否符合要求,对于不合格的线路板要及时向上反映.2.2、印制电路板上所有的图形标记应清晰可辨,绿色阻焊膜应密致均匀、无明显缺陷(一般采用目测法).2.3、印制线路板上的导线不得有短路、断路,相邻的导线之间不应有明显的毛刺或导体残余(可以用3~10倍放大镜观察).2.4、引线孔径不应有偏差,不允许有多打孔、少打孔、孔位打错或打偏,也不允许孔径过大或过小(可以用相应的元件进行试插).2.5、注意印制线路板上的铜皮有无脱落,要确定铜皮是否容易脱落,可以使用电烙铁进行较长时间的焊接,查看是否会有铜皮脱落的现象.二、接线端子1、接线端子是电子镇流器上输入输出的端子,是一个比较重要的元件,对于接线端子我们主要检查以下几个方面:1.1、仔细观察接线端子的外壳有无明显的缺陷,如:塑料外壳不完整、外壳变形、缺少引脚,出现这些问题的要筛选出来.三、二极管1、二极管是由PN结加上相应的引线和管壳封装而成,它的特点是单向导电性.二极管有正负极性之分,有银色色环的一端是负极.我们公司在电子镇流器中主要使用两种二极管,分别是:1N4007和FR107,二极管的入库测试需要使用晶体管特性图示仪,仪器的具体使用方法见第二部分.2、整流二极管的主要参数:最高反向工作电压峰值IN4007二极管指标要求:耐压1000VFR107二极管指标要求:耐压800V四、电阻1、电流通过导体时,导体对电流的阻力称为电阻,在电路中起电阻作用的元件称为电阻.基本单位是“欧姆”(Ω),此外还有千欧(kΩ)、兆欧(MΩ).2、电子镇流器中常用的电阻有碳膜电阻、阻燃型金属氧化膜电阻、金属膜电阻等,此外还有一些敏感类电阻,如:热敏电阻、压敏电阻、光敏电阻等,我们主要采用的电阻是碳膜电阻.3、测试的主要项目是:利用数字万用表,测试出电阻的实际阻值是否标称值相一致,不合格的要筛选出来.4、电阻的性能参数主要有四个:标称值及允许偏差(主要有两种标称方法,分别是直标法和色标法,我们使用的电阻都是采用的色标法)、额定功率、工作电压、最大工作电压.测试人员必须要知道电阻上每一个色环代表的数字和意思,下表列出一些参考数值:颜色有效数字倍率电阻值允许偏差银- 0.01 (K)±10%金- 0.1 (J)±5%黑0 1 -棕1 10 (F)±1%红2 10² (G)±2%橙3 10³ -黄4 104 -绿5 105 (D)±0.5%蓝6 106 (H)±0.2%紫7 107 (B)±0.1%灰8 108白9 109无- (M)±20%小型电阻由于体积比较小,因此都采取色标法来表示电阻的阻值及允许偏差,按照上表,可以读出一个电阻的阻值和允许偏差.第一位色带(黄) 第一位色带(紫) 第二位色带(紫) 第二位色带(蓝)倍率(黑) 第三位色带(灰)允许偏差(金) 倍率(金)允许偏差(棕)R=47×1Ω±5%=47Ω±5%R=768×0.1Ω±1%=76.8Ω±1%5、测试电阻的仪表是数字万用表;测试人员先将数字万用表电源开关打开,将档位调在电阻档的合适位置(例如:测330kΩ的电阻,应选择万用表的2MΩ档).值得注意的是,在测试小阻值电阻的时候,应先将万用表两表笔短路,得到一个短路时的阻值,将测得的电阻值减去短路电阻值,才是真正的电阻阻值.五、电容1、什么是电容:电容是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的,两个导体构成它的电极,用来储存电荷.2、电容的基本单位:电容的基本单位是法拉(F),常用的单位有uF(微法)、nF(纳法)、pF(皮法).1F=106uF=109nF=1012 pF3、电容按所用介质分类:纸介质电容、有机介质电容、陶瓷电容和电解电容(要注意的是:电解电容需要区分正负极性,区分方法①观察电容外包装,有“-”的一面是负极;②观察引脚,长脚是正极,短脚是负极).4、电容的主要性能参数是:标称电容量和允许偏差、耐压(抗电强度)、电容的损耗、温度系数.5、电容的表示方法:母与数字混合表示:3n3=3.3nF=3300pF三位数字表示,前两位是有效数字,第三位是10的冥即容量中尾数零的个数,单位是pF:102=10×10²pF=1nF472=4700pF=4.7nF473=47000pF=47nF=0.047uF6、电容的允许偏差表示方法,可以用等级方法表示:等级0级Ⅰ级Ⅱ级Ⅲ级允许偏差±2% ±5% ±10% ±20%对于一般电容,也可以用字母表示:字母J K M N允许偏差±5% ±10% ±20% ±30%对于一些精密的电容,用字母表示的含义:字母B C P F A G H允许偏差±0.1% ±0.25% ±0.625% ±1% ±1.25% ±2% ±2.5%T5荧光灯替换支架替换前后的电路形式变化1、替换前后的电路图:2、在替换之前,电感镇流器在电路中起辅助启动和正常工作限流的作用,整体损耗在8W左右.3、在替换之后,电感镇流器在电路中仅起滤波器的作用,流过的电流仅为原来的1/4左右,根据专业测试仪器测试,损耗为1W左右.四、本产品还可以替换T8电子镇流器线路的灯具,替换的示意图如下:附加说明:1、电子镇流器输入电源最好断开.2、电子镇流器输出的4条灯脚线条线,全部与电子镇流器断开.3、最终的接线如上图2所示.4、一拖二或一拖三的电子镇流器的改造的最终接线也是和图2一样的.电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作.逆变器一般工作于20~70KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路,如:保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤.温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管)纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:1、线路功率(Line Power):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.2、线路功率因素(Line Power Factor):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以THD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态.在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W(流明/瓦).8、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra.9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度L:单位是cd/ m2 (坎德拉/米2 ),1 m2的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cd/ m2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制),加强对产品质量的监控,使电子镇流器的产品质量得到保证.一、插件的工作项目及注意事项1.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3.、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求.要求在插件过程中前后衔接顺畅.4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器:半自动波峰接机、SC280S半自动切脚机、SG250磨刀机.7、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵. 调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶. 在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的1/2处,用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸. 打开冷却、排烟电源开关,检查冷风出口,烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方,压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.8、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵. 用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶. 将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟,上下移动必须缓慢.⑸. 拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上.9、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部,必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏.⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SC280S半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1~0.3毫米.调节轨道支承座.⑶. 切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动.⑸. 插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:。
电子镇流器原理图详解
电子镇流器原理图详解:目前气体放电灯常用的镇流器有两种：电感式镇流器和高频交流电子镇流器。
由于电感式镇流器工作在工频市电频率，体积大、笨重，还需消耗大量铜和硅钢等金属材料，散热困难、工作效率低、灯发光有频闪，所以现在一些电光源界的科技工作者纷纷寻找新的镇流方法，而高频交流电子镇流器就是一种有效方法。
正在浏览相册:电子镇流器电路图三极管13003电子镇流器电路用三极管13003做开关管组成的常见电子镇流器电路及实物图电子镇流器电路图1图2 图3图4 用的13003开关管图5 电路板本文来自: 原文网址：/sch/gd/0074586.html12V节能灯电路图及原理分析---------------------------------------------------------------------------------12V节能灯电路图如下图所示.该台灯用红外光作读写距离的监测，光敏二极管作环境亮度的监测。
电路(见图1)、红外接收电路(见图1)、环境亮度检测电路(见图4)、报警电路(见图3)、调光及功能选择电路(见图5)等组成。
电路：由V5、V6、R10、C9组成RC选频将直流电转换为具有一定频率交流电信号输出的电路">振荡器，振荡信号经R12送入红外发光频率的红外光信号。
电路：D1接收信号由V1、V2放大，D2、D3、C8倍压检波，V3、V4电子开关组成。
当红外光电二极管接收到红外光信号后，如强度足够，则V3导通，V4截止，A点不“接地”；反之，如强度不足或接收不到红外线信号，则V3截止，V4导通，A与地相接。
使SCR2关断，灯熄；同时报警电流流过的路叫做电路">电路工作。
环境亮度检测电路：当环境亮度低时(不适宜读写)，光敏二极管D5阻值变大，V9因b极为低电平而截止，D6发光指示报警。
反之，D6熄灭。
报警电路：该电路是一个声频将直流电转换为具有一定频率交流电信号输出的电路">振荡器，C3为负反馈电容。
电子镇流器
电子镇流器目录摘要电子镇流器（Electricalballast），是镇流器的一种，是指使用电子技术驱动电光源，使之产生所需照明的电子设备。
与之对应的是电感式镇流器(或者镇流器)。
现代日光灯越来越多的使用电子镇流器，轻便小巧，甚至能够将电子镇流器与灯管等集成在一起，同时，电子镇流器通常能够兼具起辉器功能，故此又可省去单独的起辉器。
电子镇流器还能够具有更多功能，比如能够通过提高电流频率或者者电流波形(如变成方波)改善或者消除日光灯的闪烁现象；也可通过电源逆变过程使得日光灯能够使用直流电源。
电子镇流器-基本概述电子镇流器电子镇流器-基本分类DC 24V电子镇流器按安装模式可分为：（1）独立式（2）内装式（3）整体式按性能特点可分为：（1）普通型，0.6≥120%90%1.4~1.6高频化使之小型、轻、有节电功能；（2）高功率因数型H级，≥0.9≤30%≤18%1.7~2.1使用无源滤波与特殊保护；（3）高性能电子镇流器L级，≥0.95≤20%≤10%1.4~1.7有完善的特殊保护功能，电磁兼容；（4）高性价比电子镇流器L级，≥0.97≤10%≤5%1.4~1.7集成技术与恒功率电路设计，电压波动影响照度小；（5）可调光电子镇流器，≥0.96≤10%≤5%≤1.7使用集成技术与有源可变频率谐振技术。
电子镇流器-应用领域石英灯电子镇流器1、一拖一、一拖二灯箱专用电子镇流器是专门为户外灯箱，广告牌而设计的。
优势有下列几个方面：（1）使用安全绝缘性能高，防水防潮性能好，镇流器温升低，不可能影响灯箱布或者灯箱片因受热而变黄。
（2）方便：2、一拖一、一拖二普通型电子镇流器适用于各类普通照明场合灯具的安装与更换；电子镇流器-要紧优点电子镇流器电子镇流器-选用建议35W声光电子镇流器电子镇流器对提高照明系统能效与质量有明显优势，是新国际推荐应用的产品，也是未来进展的趋势。
（3）应选用高品质、低谐波的产品，不应单纯追求价廉，应满足使用的技术要求，考虑运行保护效果，并作综合比较。
250W调光型高压钠灯电子镇流器
调光型高压钠灯电子镇流器THEB250N产品规格书（未完成）（使用前请详细阅读安全须知）桂林市腾为通信技术有限公司地址：桂林市七星区毅峰南路5号TEL：（0773）2190991FAX：（0773）2190993一、产品技术特性额定输入电压：AC220±15%输入电流：1.2A启动电流：＜0.3A输入功率：265W功率因数：＞0.98（输入AC220V，满载）＞0.95（输入AC220V,半载）电流总谐波：＜10%电流波峰比：＜1.7输入电压频率：50-60Hz效率：＞94%调光功率窗口：50%~100%故障保护：灯失效保护、灯老化保护、短路保护、过热保护、点火失败保护通信接口：RS485波特率：9.6Kbps自动调光：5段自动运行模式：组网时中心调度优先，无组网时进入自动模式指令控制：寻址方式和属性方式外壳尺寸（mm）：173×93×52环境温度：-20°C~+50°C环境湿度：98%结露，或间歇水浸净重：1.3Kg二、产品外部特性1. 产品图片底部安装尺寸三、接线示意图灯泡老化检测高压钠灯老化有两种情况，常见的是伴随着灯电极电压上升其输出功率明显上升，这是由于灯芯的钠离子和卤化物蒸发所造成，镇流器针对具备这种老化特征的灯管将采用安全模式进行驱动，在安全模式下灯电压过高将引起镇流器关闭输出，连续5次保护将不再尝试重新点火，镇流器内部故障寄存器的代码被置为E8，表示灯老化点火失败。
高压钠灯老化的另一种情况是灯电压没有明显上升，但是光效急剧下降，这种情形是由于钠离子蒸发过快导致，镇流器对这种老化特征的灯管不采用安全模式驱动，直至灯泡进一步老化后引起灯电压上升才能被检测到。
如本产品应用于替代原电感镇流器，一些严重老化的灯管在点火后灯电压不能下降到正常范围（100V以下），镇流器将产生灯离位（开路）保护，关闭输出。
对于工程中安装本产品后引起亮灯率下降的现象，是因为镇流器对老化的灯管进行了甄别，采用安全模式驱动失败后关闭输出所致，用户需要及时更换新灯泡。
高压钠灯电子镇流器设计说明书
第4章高压钠灯电子镇流器设计实现4.1 原理框图高压钠灯（HPSL）电子镇流器电路方框图如图4-1所示。
图4-1 HPSL镇流器电路方框图4.2 实现电路根据图4-1，我们得到高压钠灯（HPSL）电子镇流器具体实现电路如图4-2所示。
图4-2 HPSL电子镇流器电路图下面对图4-2的各部分电路进行详细说明。
4.2.1 市电输入保护电路市电输入保护电路如图4-3所示。
图4-3 市电输入保护电路图中，FU为保险丝，在短路过流时起保护作用。
RT为负温度系数热敏电阻元件，用于抑制电源接通瞬间的浪涌电流冲击。
常温下RT呈高阻态，随着流过电流的增高，其温度也升高，而电阻值却下降，在负载电流达到稳定时，其阻值下降至最小，对电流产生的影响可忽略不计。
RV为压敏电阻，其阻值随电压的增高而急剧减小，可吸收诸如雷电等原因引起的电网瞬时高电压冲击。
因其耐受瞬时功率能力强，可长期工作。
正常状态下，RV接近开路，故对电路的影响可忽略。
本电路简单、低廉、有效。
4.2.2 EMI滤波器电磁干扰包括射频干扰（RFI）和各式各样的电磁脉冲干扰，它们的危害正受到愈来愈多的重视。
来自电网和电子镇流器逆变电路大功率高频振荡的射频传导干扰必须采用EMI滤波器加以隔离，以消除两者之间的互相干扰。
本电路采用双π型EMI滤波器，如图4-4所示。
其中，L1 = L2 ， C1 = C2 ，C3 = C4 。
由于电感对射频干扰起阻流作用，而小容量电容则对射频干扰起近似短路作用，故EMI滤波器对射频传导干扰的抑制作用是明显的。
图4-4 双π型EMI滤波器电磁脉冲干扰在相线与中线间产生差模（对称模式）干扰，与地线无关， L1 、L2 对此干扰电流呈高阻抗；而在每条电源线与地线之间会产生共模（非对称模式）干扰， C3 、C4 对此干扰呈低阻抗，所以EMI滤波器对电磁干扰能有效抑制。
如果EMI滤波器的阻抗设计与干扰源的阻抗不匹配，则EMI滤波器还能将干扰源的干扰沿其进入的路径反射回去，这样EMI滤波器的滤波效果更佳。
电子镇流器工作原理
电子镇流器工作原理电子镇流器是一种用于控制电流的电子设备，主要用于调节和稳定电路中的电流。
它通常用于灯具、电子设备和电源等领域，以提供稳定的电流供应。
电子镇流器的工作原理基于电磁感应和电子元件的控制。
下面将详细介绍电子镇流器的工作原理。
1. 电子镇流器的组成电子镇流器主要由以下组件组成：- 输入电源：通常是交流电源，供应电子镇流器所需的电能。
- 整流电路：将交流电转换为直流电，以便后续的电子元件工作。
- 滤波电路：通过滤波器去除电源中的噪声和杂波，以保证输出的电流稳定。
- 控制电路：用于控制电子镇流器的工作状态，包括调节电流和保护电路等功能。
- 输出电路：将稳定的电流供应给负载，如灯具或电子设备。
2. 工作原理电子镇流器的工作原理可以分为以下几个步骤：步骤1：输入电源电子镇流器通常使用交流电源作为输入。
交流电源的电压和频率根据具体应用而定。
步骤2：整流电路交流电源经过整流电路，将交流电转换为直流电。
整流电路通常由二极管桥等元件组成，能够将交流电的负半周期转换为正半周期，以便后续的处理。
步骤3：滤波电路直流电经过滤波电路，去除电源中的噪声和杂波。
滤波电路通常由电容器和电感器组成，能够平滑输出电流，使其更加稳定。
步骤4：控制电路控制电路是电子镇流器的核心部分，用于控制电流的大小和稳定性。
控制电路通常由微控制器或其他电子元件组成，能够根据需要调节输出电流。
此外，控制电路还能提供过流保护、过热保护等功能，以保证电子镇流器的安全运行。
步骤5：输出电路最后，稳定的电流通过输出电路供应给负载。
负载可以是灯具、电子设备或其他需要稳定电流的设备。
输出电路通常由晶体管或其他电子元件组成，能够将控制电路生成的稳定电流传递给负载。
3. 优势和应用电子镇流器相对于传统的电阻式镇流器具有以下优势：- 高效节能：电子镇流器能够通过控制电流的方式提供所需的电能，相较于电阻式镇流器能够更高效地利用电能，减少能源浪费。
- 稳定性好：电子镇流器通过控制电流的方式，能够提供稳定的电流输出，避免电流的波动对负载造成损害。
电子镇流器的工作原理及相关知识
电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点: ﻫ1、什么是电子镇流器:电子镇流器（Ballast)是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置．ﻫ2、电子镇流器的工作原理：ﻫ电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管，使之启辉点亮并正常工作.逆变器一般工作于20～7０KHz的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃,在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中,还可以增加一些附加电路，如:保护电路、调光电路等，来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高ﻫ⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能ﻫ⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项: ﻫ4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中,焊接温度的高低对线路板有哪些影响? ﻫ温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤. ﻫ温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖ﻫ6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时,要将插反的元器件(如二极管）纠正.7、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔，无拉尖、桥接和短路等现象．ﻫ8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试,在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修，称为线路板的调试.三、涉及到镇流器的一些专业用语: ﻫ1、线路功率(LiｎｅPｏwｅr):在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率. ﻫ2、线路功率因素(Line Power Ｆａctor）:镇流器和灯组合体的功率因素，它等于线路有功功率与视在功率之比,符号为λ.3、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值．符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比,以ＴHD来表示. ﻫ5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态:指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是１m/W(流明/瓦).８、显色指数:指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度，其值越大越好,最大为1,符号为Ra.９、寿命：一只成品灯从点燃至“烧毁”，或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间.10、亮度Ｌ:单位是ｃｄ／m2 （坎德拉/米２ ),１m2的面光源在其法线方向的光强度为光１cｄ,则光源在该方向的亮度为１ｃd/ m2 . ﻫﻫﻫﻫﻫﻫﻫ电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制)，加强对产品质量的监控,使电子镇流器的产品质量得到保证．ﻫ一、插件的工作项目及注意事项1．、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单,交车间技术员审核,由车间主管签字后到仓库领取原材料.２、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员．ﻫ3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件.将作业分配卡发到员工手中，作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅.４．、插件人员将作业分配卡夹在玻璃层中，将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对，确保无误．ﻫ5、在整个插件过程中，一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性,不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC２8０S半自动切脚机、SＧ２50磨刀机. ﻫ７、半自动波峰焊机使用前的安装与调试⑴. 将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过．ﻫ⑶.在瓶内装满免清洗助焊剂，拧紧瓶盖后将其倒扣在焊剂槽内,焊剂液面高度可调节机器左侧的底角，使其液面高度在喷头高度的1/2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中．⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温. ﻫ⑸. 打开冷却、排烟电源开关，检查冷风出口,烟雾出口是否有气流出来．ﻫ⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同. ﻫ8、半自动波峰焊机操作方法ﻫ⑴．将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关,右手握操作手柄将其在喷雾口上方匀速通过,此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束. ﻫ⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干. ﻫ⑷.将机械手轻轻下压至下限,使线路板与溶锡表面接触约３秒钟,上下移动必须缓慢.ﻫ⑸. 拉出机械手至冷风出口，停留2秒,再向左移动，此时线路板停留在风口上.ﻫ９、操作过程中要注意的几点:ﻫ⑴.助焊剂为易燃物品,禁止靠近烟火. ﻫ⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温. ﻫ⑶.在遇到停电时,必须要关闭电源开关,防止机器损坏. ﻫ⑷.锡槽内严禁滴入各种液体，滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后，要注意机器的清洁保养工作. ﻫ1０、SC280S半自动切脚机的使用方法:⑴．调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖. ﻫ⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.１~0.３毫米.调节轨道支承座.ﻫ⑶．切脚高度为焊锡点以外1~2毫米为标准,不允许切割到焊锡点,保证焊锡点质量.⑷. 锁紧带锁脚轮使机器不易移动. ﻫ⑸．插上电源,打开电源开关,拉出推杆，放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片. ﻫ三、补焊人员的工作11、工作中要注意的几点:项目及注意事项: ﻫ⑴.必须要明确哪些焊点是不符合实际要求的,针对这些焊点进行补焊．⑵.知道电烙铁的正确使用方法,明确焊接时间控制在2~4秒.⑶．剪脚的时候不能将引脚对准别人或自己,防止意外事故发生. ﻫﻫ四、调试人员的工作项目及注意事项: ﻫ１2、电子镇流器调试步骤: ﻫ⑴. 调试人员在拿到线路板后要仔细检查线路板,①正面的元器件有无插错、插反、过高;②线路板背面焊点有无短路、虚焊、拉尖、圆点,切脚是否出现过高或过短．⑵. 在排除了以上所叙述的情况后，可以进行通电测试．把电路板按规定要求与调试架子(夹子)连接好，打开电源开关,慢慢上调调压器电压(在10０Ｖ以内,电流表应有反应）至130Ｖ,灯应正常点亮.把电压上调至25０Ｖ,用万用表直流100０V档测量三极管Uｃe两端电压,应在规定的范围内．(该电压为偏差电压,偏差电压根据不同的镇流器有不同的要求)⑶. 灯正常点亮后，在电压为220V时候观察其工作电流，工作电流应在规定的范围内. ﻫ⑷. 将电压下调至150V,关闭电源开关,将镇流器输出双边接短路,再打开电源开关，观察电流表指数，该电流为“启动电流”,启动电流应在规定的范围内．观察启动电流的时间不应该超过2Ｓ,观察完毕马上将电源开关关闭．⑸. 将电压重新上调到250V,在电源开关关闭的前提下，将镇流器输出双边短路，将电源开关迅速开再关,连续打两次,镇流器不应损坏.将输出双边从新接回灯管,打开电源开关,等应正常点亮．将电压下调至０V,关闭电源开关,将镇流器取下，至此调试完毕.（２50V短路打冲击的速度一定要快,不需要观察任何参数）ﻫ五、组装人员的工作项目及注意事项:1３、组装人员主要负责对电子镇流器进行装配,简单的说就是将调试、老化完毕的线路板正确地装入外壳中,贴上商标、进行成品检测,合格的产品贴上合格证后送交仓库. ﻫ１4、组装人员要注意的几点:⑴. 在装线路板之前,必须检查镇流器外壳是否合格,将不合格的选出来.ﻫ⑵.在装线路板的时候必须安放绝缘膜，要卡弹簧扣的必须再将三极管绝缘膜装上.⑶. 在组装完毕后,贴商标的时候绝对不允许贴反.⑷．成品检测时,如果发现灯不亮或亮的异常时,必须及时提出,并且进行返修．ﻫﻫ电子元件测试的方法及标准ﻫ由于电子镇流器对于电子元件的性能有很高的要求,为了确保流水线生产中使用的电子元件符合技术要求,有必要对所用的电子元件进行测试,从而更好的控制产品质量和稳定性.一、印制电路板1、印制电路或印制线路的成品板称为印制电路板或印制线路板.印制电路板主要分为:单面板、双面板、多层板.我们公司现在主要使用的印制线路板是单面板.2、印制线路板的成品检测:ﻫ２.１、印制线路板是否是阻燃材料，一般来说,用阻燃材料制作的线路板上会印有红色的字符.ﻫ查板材的型号、厚度及尺寸是否符合要求，对于不合格的线路板要及时向上反映.2.2、印制电路板上所有的图形标记应清晰可辨，绿色阻焊膜应密致均匀、无明显缺陷（一般采用目测法).２.3、印制线路板上的导线不得有短路、断路,相邻的导线之间不应有明显的毛刺或导体残余2.4、引线孔径不应有偏差,不允许有多打孔、少打孔、孔位(可以用3~10倍放大镜观察)．ﻫ打错或打偏,也不允许孔径过大或过小(可以用相应的元件进行试插）.2.5、注意印制线路板上的铜皮有无脱落,要确定铜皮是否容易脱落,可以使用电烙铁进行较长时间的焊接,查看是否会有铜皮脱落的现象．ﻫ二、接线端子1、接线端子是电子镇流器上输入输出的端子，是一个比较重要的元件,对于接线端子我们主1.1、仔细观察接线端子的外壳有无明显的缺陷，如:塑料外壳不完整、要检查以下几个方面: ﻫ外壳变形、缺少引脚，出现这些问题的要筛选出来.三、二极管1、二极管是由ＰN结加上相应的引线和管壳封装而成,它的特点是单向导电性.二极管有正负极性之分,有银色色环的一端是负极.我们公司在电子镇流器中主要使用两种二极管,分别是:1N４00７和FR10７,二极管的入库测试需要使用晶体管特性图示仪,仪器的具体使用方法见第二部分．ﻫ2、整流二极管的主要参数:最高反向工作电压峰值IN400７二极管指标要求：耐压１０0０ＶﻫFR1０7二极管指标要求:耐压800V ﻫ四、电阻1、电流通过导体时，导体对电流的阻力称为电阻,在电路中起电阻作用的元件称为电阻.基本单位是“欧姆”(Ω),此外还有千欧(ｋΩ)、兆欧（MΩ).2、电子镇流器中常用的电阻有碳膜电阻、阻燃型金属氧化膜电阻、金属膜电阻等,此外还有一些敏感类电阻，如:热敏电阻、压敏电阻、光敏电阻等,我们主要采用的电阻是碳膜电阻．ﻫ３、测试的主要项目是:利用数字万用表,测试出电阻的实际阻值是否标称值相一致，不合格的要筛选出来.4、电阻的性能参数主要有四个：标称值及允许偏差(主要有两种标称方法,分别是直标法和色标法,我们使用的电阻都是采用的色标法)、额定功率、工作电压、最大工作电压.测试人员必须要知道电阻上每一个色环代表的数字和意思,下表列出一些参考数值: ﻫ颜色有效数字倍率电阻值允许偏差ﻫ银- 0.0１(K)±10%金- ０.１(Ｊ)±5％黑0 １－棕1 １０(F)±1% ﻫ红２1０²（G）±２%橙3 １0³－黄４１0４-绿 5 １05 (D)±０．５% ﻫ蓝6 10６（H)±0.2%紫７１07(B)±0.1% ﻫ灰8 10８ﻫ白9 10９ﻫ无- (M)±2０% ﻫﻫ小型电阻由于体积比较小,因此都采取色标法来表示电阻的阻值及允许偏差,按照上表,可以读出一个电阻的阻值和允许偏差.ﻫﻫﻫ第一位色带(黄) 第一位色带（紫)第二位色带(紫) 第二位色带(蓝）ﻫ倍率(黑) 第三位色带（灰）允许偏差(金) 倍率(金）ﻫ允许偏差(棕)R＝４7×1Ω±5%=47Ω±5%R=768×0.1Ω±１%=７6.８Ω±1% ﻫ５、测试电阻的仪表是数字万用表;测试人员先将数字万用表电源开关打开,将档位调在电阻档的合适位置（例如:测３30kΩ的电阻,应选择万用表的2MΩ档）.值得注意的是,在测试小阻值电阻的时候,应先将万用表两表笔短路,得到一个短路时的阻值,将测得的电阻值减去短路电阻值,才是真正的电阻阻值.五、电容ﻫ1、什么是电容:电容是由两层相互靠近的导体与中间所夹一层不导电的绝缘介质构成的,两个导体构成它的电极，用来储存电荷. ﻫ2、电容的基本单位:电容的基本单位是法拉(F）,常用的单位有uＦ(微法)、ｎＦ(纳法)、ｐF（皮法).１F=１０６ｕF=10９nＦ=1012 pF ﻫ3、电容按所用介质分类:纸介质电容、有机介质电容、陶瓷电容和电解电容(要注意的是:电解电容需要区分正负极性,区分方法①观察电容外包装,有“-”的一面是负极;②观察引脚，长脚是正极,短脚是负极）.ﻫ4、电容的主要性能参数是:标称电容量和允许偏差、耐压（抗电强度）、电容的损耗、温度系数. ﻫ5、电容的表示方法：母与数字混合表示：3n３＝３.3nF＝330０ｐF ﻫ三位数字表示，前两位是有效数字，第三位是1０的冥即容量中尾数零的个数,单位是pF:1０2=1０×10²ｐＦ=1nＦ472＝4700pF=4.7nF ﻫ4７３=4700０pF=4７nF=0.047uFﻫﻫ6、电容的允许偏差表示方法,可以用等级方法表示: ﻫﻫ等级0级Ⅰ级Ⅱ级Ⅲ级允许偏差±２％±5%±10% ±20% ﻫﻫ对于一般电容,也可以用字母表示: 字母J K M Nﻫ允许偏差±５% ±1０% ±2０% ±30% ﻫﻫ对于一些精密的电容,用字母表示的含义:字母 B C P F A G H ﻫ允许偏差±0.１% ±0.25% ±0．6２5％±１％±1.25% ±２％±1、替换前后的电路图：２.5% ﻫﻫﻫＴ5荧光灯替换支架替换前后的电路形式变化ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ2、在替换之前,电感镇流器在电路中起辅助启动和正常工作限流的作用,整体损耗在８W左右.3、在替换之后,电感镇流器在电路中仅起滤波器的作用,流过的电流仅为原来的１／４左右，根据专业测试仪器测试,损耗为1W左右. ﻫ四、本产品还可以替换T8电子镇流器线路的灯具,替换的示意图如下:ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ1、电子镇流器输入电源最好断开. ﻫ2、电子镇流器输出的4条灯脚线条线,附加说明：ﻫﻫ全部与电子镇流器断开.3、最终的接线如上图2所示. ﻫ4、一拖二或一拖三的电子镇流器的改造的最终接线也是和图２一样的.电子镇流器的工作原理及相关知识一、电子镇流器的工作原理、组成和优点:1、什么是电子镇流器:电子镇流器(Ballast）是指安装在电源与一个或几个荧光灯之间,将电源的交流电压变换为高频的交流电,使灯(单支或多支)正常启动和稳定工作的变换器或电子装置.2、电子镇流器的工作原理:电子镇流器是将低频的交流电通过整流转变为直流电,再经过逆变器变换为较高频率的交流电,由高频能量来驱动一只或几只灯管,使之启辉点亮并正常工作．逆变器一般工作于2０～70KHｚ的高频,无源电路输出级采用LC串联谐振电路,通过高频电压将灯点燃，在正常点亮以后由电感限制灯的电流;有源电路采用功率因素校正和和芯片驱动将灯管点燃,在正常点亮以后由电感限制灯的电流.在电子镇流器中，还可以增加一些附加电路,如：保护电路、调光电路等,来增加它的功能和扩大它的应用范围.3、电子镇流器的优点⑴能量损耗低、用电效率高⑵发光效率高、光色柔和⑶重量较轻、无闪烁及无噪声、有异常状态保护功能⑷有预热启动功能、可以实现调光和具有高功率因素二、电子镇流器生产的主要工序及注意事项:4、电子镇流器的流水线生产主要经过的工序①元器件检测②根据生产任务和配料清单配料③插件④波峰焊接⑤补焊⑥调试⑦老化⑧装配与成品检测5、在波峰焊中，焊接温度的高低对线路板有哪些影响?温度过高:⑴印制线路板会发生变形⑵阻焊膜会起泡⑶对元器件造成损伤．温度过低:⑴焊点毛糙、不光亮⑵出现虚焊及拉尖6、补焊工序要做哪些事情?⑴将摆放不整齐的元器件扶正⑵补虚焊点、漏焊点及漏插的元器件⑶有能力时，要将插反的元器件(如二极管)纠正.７、一个良好的焊点是怎么样的?一个良好的焊点应该焊点光滑、锡量适中、无毛刺、砂眼、气孔,无拉尖、桥接和短路等现象.8、什么是线路板的调试?焊接好的线路板经检查无误后,要逐个进行测试，在输出端接相应功率的灯管,在输入端加额定交流电压,检测电子镇流器是否正常工作,各项参数是否满足技术要求,将出现故障的进行返修,称为线路板的调试.三、涉及到镇流器的一些专业用语:１、线路功率(Lｉne Ｐower）:在镇流器的额定电源电压和额定电源频率下,镇流器和灯的组合体所消耗的总功率.２、线路功率因素(Liｎe ＰoｗeｒFactoｒ):镇流器和灯组合体的功率因素,它等于线路有功功率与视在功率之比,符号为λ.３、镇流器的流明系数:灯与在额定电源电压下的被测镇流器配套工作时的光通量同该灯与在额定电源频率下的基准镇流器配套工作时的光通量的比值.符号为μ.4、总谐波失真:它是各次谐波分量的均方根值与基波有效值之比，以ＴＨD来表示.5、灯电流波峰比:指灯电流的峰值与电流的均方根值之比.6、异常状态：指镇流器处于灯开路或灯不能正常启动等非正常状态．在异常状态下,电子镇流器的安全性应不受到损害.7、光效:光源所发出的光通量与所消耗的电功率之比,单位是1m/W（流明／瓦).８、显色指数：指物体用该光源照明和用标准光源照明时,其颜色符合程度的量度,其值越大越好,最大为1,符号为Ra．9、寿命:一只成品灯从点燃至“烧毁”,或者灯工作至低于标准中所规定的寿命性能的任一要求时的累计时间．10、亮度L:单位是cd/ m2(坎德拉/米2 ),1m２的面光源在其法线方向的光强度为光1cd,则光源在该方向的亮度为1 cｄ/ ｍ2 .电子镇流器流水线生产的操作方法必须明确各工序的正确作业方法(包括产品技术要求和流程控制）,加强对产品质量的监控,使电子镇流器的产品质量得到保证．一、插件的工作项目及注意事项１.、插件班组组长根据车间下发的生产任务单,按《电子镇流器配件册》上的具体参数填写领料单，交车间技术员审核,由车间主管签字后到仓库领取原材料.2、组长对仓库发出的原材料的型号、规格、数量进行核实,确认无误后领回车间发给插件人员.3．、组长按照所插线路板型号、元件高度、难易程度、脚位多少,合理的安排插件．将作业分配卡发到员工手中,作业分配卡上要写清楚元件代号、规格和特殊要求．要求在插件过程中前后衔接顺畅．4.、插件人员将作业分配卡夹在玻璃层中,将领到的元件与作业分配卡上书写的元件型号、规格、数量进行核对,确保无误.5、在整个插件过程中,一定要注意二极管、电解电容、三极管、磁环、扼流圈的方向性，不得出现插错、插反、漏插等异常情况.二、波峰焊的工作项目及注意事项:6、所使用的机器：半自动波峰接机、SC280S半自动切脚机、SG25０磨刀机.7、半自动波峰焊机使用前的安装与调试⑴.将机器外壳接地,防止漏电而导致触电事故的发生,开启电源.⑵．调整喷雾口挡板宽度,使机械手装入待焊线路板后能在挡板间顺利通过.⑶．在瓶内装满免清洗助焊剂,拧紧瓶盖后将其倒扣在焊剂槽内，焊剂液面高度可调节机器左侧的底角,使其液面高度在喷头高度的１／2处，用手按住喷雾开关,检查喷雾口是否有焊剂喷出,调节喷雾调节旋钮,使喷雾量适中.⑷. 将锡温控制设定在250℃,打开锡槽电源开关,此时电源指示灯亮,锡温显示为室温.⑸．打开冷却、排烟电源开关,检查冷风出口，烟雾出口是否有气流出来.⑹. 将机械手移至焊锡槽上方，压下操作手柄,调整高低水平钮,使线路板装夹导板与熔锡表面接触,并使导板上槽口下沿与熔锡面高低位置相同.８、半自动波峰焊机操作方法⑴. 将待焊接的线路板装入线路板装夹导板,检查线路板上有无缺件、插反.⑵.用刮板刮去焊锡槽表面的氧化层.左手按住喷雾开关，右手握操作手柄将其在喷雾口上方匀速通过，此时喷雾口喷出的助焊剂均匀地喷涂在待焊线路板上,松开左手,喷雾结束.⑶．将喷过助焊剂的线路板缓慢移到焊锡槽上方,使线路板表面助焊剂略干.⑷. 将机械手轻轻下压至下限,使线路板与溶锡表面接触约3秒钟，上下移动必须缓慢．⑸.拉出机械手至冷风出口,停留2秒,再向左移动,此时线路板停留在风口上．９、操作过程中要注意的几点:⑴. 助焊剂为易燃物品,禁止靠近烟火.⑵. 手不得伸入机器内部，必须注意熔锡槽内带有高温.⑶. 在遇到停电时,必须要关闭电源开关,防止机器损坏．⑷. 锡槽内严禁滴入各种液体,滴入时产生热膨胀会使熔锡溅出.⑸. 在每次使用完毕后,要注意机器的清洁保养工作.10、SＣ280Ｓ半自动切脚机的使用方法:⑴. 调轨道板至最宽,确认刀座无尘后适当旋紧螺钉固定压盖.⑵. 缓慢将轨道板调至线路板同宽处,使轨道宽度与刀片高度比出口处略大0.1～0.3毫米．调节轨道支承座.⑶.切脚高度为焊锡点以外1~２毫米为标准,不允许切割到焊锡点,保证焊锡点质量．⑷．锁紧带锁脚轮使机器不易移动．⑸.插上电源,打开电源开关,拉出推杆,放待切线路板于轨道板槽口上,缓慢均匀的将推杆推入,不可用力过猛,以免损伤刀片.三、补焊人员的工作项目及注意事项:1１、工作中要注意的几点：⑴．必须要明确哪些焊点是不符合实际要求的，针对这些焊点进行补焊.。
电子镇流器工作原理
电子镇流器工作原理电子镇流器是一种用于控制和稳定电流的电子装置，广泛应用于照明、电子设备和工业生产中。
它的工作原理基于电子元件的特性和电路设计的原理。
一、电子镇流器的基本组成部分1. 变压器：电子镇流器中的变压器主要用于将输入电源的电压转换为合适的工作电压，并提供电流稳定的功能。
2. 电容器：电子镇流器中的电容器用于储存和平滑电流，以确保输出电流的稳定性。
3. 电感线圈：电子镇流器中的电感线圈主要用于限制电流的流动，防止过流和过载。
4. 半导体器件：电子镇流器中的半导体器件，如晶体管、二极管和场效应管等，用于控制电流的流动和调整输出电压。
二、电子镇流器的工作原理电子镇流器的工作原理可以分为以下几个步骤：1. 输入电压变换：输入电压经过变压器转换为合适的工作电压。
变压器的设计和参数决定了输出电压的稳定性和调节范围。
2. 电流调节：通过半导体器件的控制，电子镇流器可以调整输出电流的大小。
这些半导体器件的开关状态和频率受到控制电路的调节，从而实现对输出电流的精确控制。
3. 电流稳定性：电子镇流器通过电容器和电感线圈的配合，可以实现对输出电流的稳定性控制。
电容器可以储存和平滑电流，电感线圈则可以限制电流的变化范围，从而保证输出电流的稳定性。
4. 过流保护：电子镇流器通常还具有过流保护功能，当输出电流超过设定值时，保护电路会自动切断电流，以避免损坏电子元件和设备。
三、电子镇流器的优势和应用1. 节能环保：相比传统的电阻式镇流器，电子镇流器具有更高的效率和更低的能量损耗，能够节省能源并减少对环境的影响。
2. 调光性能：电子镇流器可以根据需要对照明设备进行调光，实现灯光的亮度调节和光线的控制。
3. 稳定性和可靠性：电子镇流器通过精确的电流控制和稳定的电压输出，可以保证照明设备的长寿命和稳定的工作性能。
4. 应用广泛：电子镇流器广泛应用于照明、电子设备和工业生产中，如室内照明、路灯、汽车照明、显示屏背光等领域。
高压钠灯的工作原理
高压钠灯高压钠灯(High pressure sodium lamp)放电稳定时，灯内钠蒸气的分压强达到106Pa的钠灯。
使用时发出金白色光，具有发光效率高、耗电少、寿命长、透雾能力强和不诱虫等优点。
广泛应用于道路、高速公路、机场、码头、船坞、车站、广场、街道交汇处、工矿企业、公园、庭院照明及植物栽培。
高显色高压钠灯主要应用于体育馆、展览厅、娱乐场、百货商店和宾馆等场所照明。
快速导航特点发光效率高、透雾能力强、不诱虫分类照明用具中文名高压钠灯寿命20000小时应用大片区域照明结构材料电弧管、灯芯等目录∙1工作原理∙2主要特点∙3结构材料∙电弧管∙灯芯∙玻壳∙灯头∙消气剂∙汞∙钠∙氙∙4技术参数∙5电路系统∙6镇流器∙简介∙一般要求∙特性曲线∙选择1工作原理当灯泡启动后，电弧管两端电极之间产生电弧，由于电弧的高温作用使管内的液钠汞气受热蒸发成为汞这蒸汽和钠蒸汽，阴极发射的电子在向阳极运动过程中，撞击放电物质的原子，使其获得能量产生电离或激发，然后由激发态回复到基态；或由电离态变为激发态，再回到基态无限循环，此时，多余的能量以光辐射的形式释放，便产生了光。
高压钠灯中放电物质蒸汽压很高，也即钠原子密度高，电子与钠原子之间碰撞次数频繁，使共振辐射谱线加宽，出现其它可见光谱的辐射，因此高压钠灯的光色优于低压钠灯。
高压钠灯是一种高强度气体放电灯泡。
由于气体放电灯泡的负阻特性，如果把灯泡单独接到电网中去，其工作状态是不稳定的，随着放电过程继续，它必将导致电路中电流无限上升，最后直至灯管或电路中的零部件被过流烧毁。
伏—安特性高压钠灯同其他气体放电灯泡一样，工作是弧光放电状态，伏—安特性曲线为负斜率，即灯泡电流上升，而灯泡电压却下降。
在恒定电源条件下，为了保证灯泡稳定地工作，电路中必须串联一具有正阻特性的电路元件来平衡这种负阻特性，稳定工作电流，该元件称为镇流器或限流器。
电阻器、电容器、电感应器等均有限流作用。
电阻性镇流器体积小，价格便宜，与高压钠灯配套使用会发生启动困难，工作时电阻产生很高的热量，需有较大的散热空间、消耗功率很大，将会使电路总照明效率下降。
高压钠灯电子镇流器电路图
高压钠灯电子镇流器电路图高压钠灯电子镇流器电路图采用PM4020H设计的（HID）或高压钠灯电子镇流器:采用大电流推拉电路，可以驱动半桥和全桥电路。
桥路输出采用低频交流，PM4020H内置分频器将单端驱动的频率到195Hz的低频，因此消除了声共振PM4020H控制器HPM4020H集成了控制和驱动HIDL所有的功能需要，它适用于金属卤素灯（如汽车大灯、放映机灯等）、高压汞灯和高压钠灯等高强度放电灯控制器的驱动和控制。
它包含一个完全的电流模式脉宽调制器、一个灯功率调节器、灯温补偿器和所有采用PM4020H设计的（HID）或高压钠灯电子镇流器:采用大电流推拉电路，可以驱动半桥和全桥电路。
桥路输出采用低频交流，PM4020H内置分频器将单端驱动的频率到195Hz的低频，因此消除了声共振PM4020H控制器HPM4020H集成了控制和驱动HIDL所有的功能需要，它适用于金属卤素灯（如汽车大灯、放映机灯等）、高压汞灯和高压钠灯等高强度放电灯控制器的驱动和控制。
它包含一个完全的电流模式脉宽调制器、一个灯功率调节器、灯温补偿器和所有故障保护。
HPM4020H的结构和功能如图1所示。
采用大电流推拉电路，可以驱动半桥和全桥电路。
桥路输出采用低频交流，PM4020H内置分频器将单端驱动的频率到195Hz的低频，因此消除了声共振。
声共振是HIDL在高频电源供电时出现的放电电弧不稳的现象，其机理是灯管内压力波的脉动从管内壁反射回来，如果与高频电流的脉动成分相位相同，则形成驻波，产生声共振，轻则灯光抖动，重则烧毁灯管和镇流器。
控制器的输出采用全桥逆变器。
逆变器工作在195Hz的低频，灯的平均电压为零。
桥路的驱动由脚QOUT和QOUT输出，它们均以50％的占空比工作，相差180°。
采用IR2112驱动高端和低端的MOSFET管。
这样的方法成本较贵，也可以低端直接驱动，高端采用一个高压晶体管、一个上拉电阻以及正确的相位。
识读电子镇流器原理图
识读电子镇流器原理图电子镇流器是由数种电子元器件构成的，它实际上是大功率晶体管高频开关振荡电路。
晶体管开关振荡电路的形式有单管振荡型、双管串联推挽振荡型、双管并联推挽振荡型、双管互补推挽振荡型。
目前世界上使用的场效应管的电子镇流器大多采用串联推挽振荡型，电路形式如图1所示。
图1 电子镇流器原理图一、电子镇流器结构图2 电子镇流器组成二、电子镇流器单元电路组成1、电子镇流器供电来源电子镇流器在市面上使用最多的电子镇流器都是使用的照明用电220V交流电供电，其主要原因是220V交流电电源供电量充足，使用方便。
该电子镇流器采用单项插头，经过BL、WH与外界的220V交流电插座配合使用，为电子镇流器提供电能。
2、防干扰电路组成防干扰电路由图1中的L1、C1构成EMI电子滤波器。
具备隔离220V交流电和电子镇流器，功能是放止220V交流电上寄生的高频脉冲对电子镇流器元器件进行冲击，也防止电子镇流器内部产生的干扰脉冲电压回馈到电网电压220V交流电上，对其他用户构成影响。
3、整流滤波电路组成整流滤波电路由D1、D2、D3、D4和EC1、EC2构成。
将外界输入的220V交流电转变为约为310V直流电输出。
4、启动控制电路组成R1、R2、R3、C2为积分电路，与D5、DB1构成启动控制电路。
确保在电路通电瞬间促使场效应管Q2导通、Q1关断。
5、振荡逆变电路组成场效应管Q1、Q2以及高频振荡变压器T1（T1A、T1B、T1C）构成变压器反馈串联推挽式开关振荡电路，也称为振荡逆变电路或称为变流器，输出脉动的高频振荡信号，振荡频率为20~60KHz。
6、串联谐振启辉电路T2、C6、C7构成串联谐振启辉电路。
由YEL1、YEL2、BLUE1、BLUE2分别接负载（节能灯）的灯丝，通过串联谐振启辉电路启动负载工作。
7、保护电路图1中的RV、RT为压敏电阻，防止出现过压对电子镇流器的电压冲击，具有过压保护作用。
图1中ZD1、ZD2、ZD3、ZD4在电路中具有钳位作用，防止Q1、Q2两端电压过高，对Q1、Q2起到保护的作用。
高压钠灯的工作原理
高压钠灯高压钠灯(High pressure sodium )放电稳定时，灯内钠蒸气的分压强达到106Pa的钠灯。
使用时发出金白色光，具有高、耗电少、寿命长、透雾能力强和不诱虫等优点。
广泛应用于道路、高速公路、机场、码头、船坞、车站、广场、街道交汇处、工矿企业、公园、庭院照明及。
高显色高压钠灯主要应用于、展览厅、、和宾馆等场所照明。
快速导航特点高、透雾能力强、不诱虫分类照明用具中文名高压钠灯寿命20000小时应用大片区域照明结构材料管、灯芯等目录∙ 1∙ 2∙ 3∙∙∙∙∙∙∙∙∙ 4∙ 5∙ 6∙∙∙∙1工作原理当灯泡启动后，管两端电极之间产生，由于的高温作用使管内的液钠汞气受热蒸发成为汞这蒸汽和钠蒸汽，阴极发射的电子在向阳极运动过程中，撞击放电物质的，使其获得能量产生或激发，然后由回复到；或由态变为，再回到基态无限循环，此时，多余的能量以的形式释放，便产生了光。
高压钠灯中放电物质蒸汽压很高，也即钠密度高，电子与钠之间碰撞次数频繁，使，出现其它可见的辐射，因此高压钠灯的光色优于。
高压钠灯是一种高强度泡。
由于泡的，如果把灯泡单独接到电网中去，其工作状态是不稳定的，随着放电过程继续，它必将导致电路中无限上升，最后直至灯管或电路中的零部件被过流烧毁。
伏—安特性高压钠灯同其他气体放一样，工作是弧光放电状态，伏—安特性曲线为负斜率，即灯泡电流上升，而灯泡却下降。
在恒定电源条件下，为了保证灯泡稳定地工作，电路中必须串联一具有正阻特性的来平衡这种负阻特性，稳定工作电流，该元件称为或。
、电容器、电感应器等均有限流作用。
电阻性体积小，价格便宜，与高压钠灯配套使用会发生启动困难，工作时电阻产生很高的热量，需有较大的散热空间、消耗很大，将会使电路总效率下降。
它一般在中使用，在交流电路中使用灯光有明显所闪烁现象。
电容性虽然不象电阻性自身消耗很大，低，在电源频率较低时，电容器充电时，会产生脉冲，对电极造成极大损害，灯光闪烁，影响灯泡；在中工作，波动能达到理想状态，成为理想的。
电子镇流器的工作原理与维修 电子镇流器接线图大全
电子镇流器的工作原理与维修电子镇流器接线图大全电子镇流器工作原理：电子镇流器是将工频交流电源转换成高频交流电源的变换器。
基本工作原理是：工频电源经过射频干扰(RFI)滤波器，全波整流和无源(或有源)功率因数校正器(PPFC或APFC)后，变为直流电源。
通过DC/AC变换器，输出20K-100KHZ的高频交流电源，加到与灯连接的LC串联谐振电路加热灯丝，同时在电容器上产生谐振高压，加在灯管两端，但使灯管放电变成导通状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。
关于“电子镇流器的工作原理与维修电子镇流器接线图大全”的详细说明。
1.电子镇流器的工作原理与维修电子镇流器工作原理电子镇流器是将工频交流电源转换成高频交流电源的变换器。
基本工作原理是：工频电源经过射频干扰(RFI)滤波器，全波整流和无源(或有源)功率因数校正器(PPFC或APFC)后，变为直流电源。
通过DC/AC变换器，输出20K-100KHZ的高频交流电源，加到与灯连接的LC 串联谐振电路加热灯丝，同时在电容器上产生谐振高压，加在灯管两端，但使灯管放电变成导通状态，再进入发光状态，此时高频电感起限制电流增大的作用，保证灯管获得正常工作所需的灯电压和灯电流，为了提高可靠性，常增设各种保护电路，如异常保护，浪涌电压和电流保护，温度保护等等。
电子镇流器维修一、检修前的准备工作电子镇流器用市电直接整流，然后进行半桥逆变，点亮日光灯管。
它与市电不隔离，如同电视机的热底板，电路板上各处都带电。
人体接触公共线(地线)都有触电危险。
检修时要特别注意人身安全。
加电后。
切勿用手接触线路板上的任何金属部分，尤其不要双手拿电路板。
R的塑料罩中取出两块电路板A、B。
把灯丝弹簧片的四根接线l～4焊下，依次焊到灯管两头的灯丝引脚上，在市电引入端接上开关SWl和电源插头。
电子镇流器工作原理
电子镇流器工作原理电子镇流器是一种用于控制电流的电子设备，主要用于改善电力系统的效率和稳定性。
它的工作原理基于电子器件的调节和控制，通过改变电流的波形和频率来实现电力系统的优化。
1. 电子镇流器的基本原理电子镇流器主要由半导体器件、电容器和电感器组成。
其基本原理是通过半导体器件的开关控制，将输入电源的交流电转换为稳定的直流电输出。
具体来说，电子镇流器通过以下几个步骤实现电流的调节和控制：- 整流：电子镇流器首先将交流电源转换为直流电源。
这一步骤通常使用整流电路来完成，其中包括二极管等器件，将交流电转换为单向的直流电。
- 滤波：在经过整流后，输出的直流电还会存在一些波动和纹波。
为了使输出电流更加稳定，电子镇流器会使用电容器进行滤波，减小纹波的幅度，使输出电流更加平滑。
- 调压：电子镇流器还可以通过调整开关器件的开关频率来实现电流的调节。
通过改变开关的占空比，可以控制输出电流的大小。
当需要输出较大电流时，开关频率会增加，从而提高输出电流的平均值。
2. 电子镇流器的优点电子镇流器相比传统的电阻式镇流器具有许多优点，主要包括以下几个方面：- 高效率：电子镇流器能够通过调整开关器件的频率和占空比，提高电力系统的效率。
相比传统的电阻式镇流器，电子镇流器的能量损耗更小，能够更有效地利用电能。
- 稳定性：电子镇流器能够通过滤波电路和调压控制，使输出电流更加稳定。
它能够抵抗电网电压的波动和干扰，保持输出电流的稳定性。
- 节能环保：由于电子镇流器的高效率，它能够减少能源的浪费，降低电力系统的能耗。
同时，电子镇流器不会产生有害物质和电磁辐射，对环境更加友好。
3. 电子镇流器的应用领域电子镇流器广泛应用于各个领域，主要包括以下几个方面：- 照明领域：电子镇流器可以用于LED灯具的驱动，通过调节电流和电压，实现对LED灯的亮度和色温的控制。
- 工业领域：电子镇流器可以用于工业电机的控制，通过调节电流和频率，实现对电机的转速和扭矩的控制。
