砌体技术交底ppt课件

筑砌符美 体墙 墙
要筑合观 性体 体 求要 求墙， 符 美砌 筑 砌
体合 观整 筑 砌墙 ，体 整
体性
.
有代表性部位的砌体的砌筑方法
相邻砌块搭砌长 度不小于整砖1/3
规范【GB50203-2002第5.1.11条】规定：竖向和横向缝砂浆
饱满，勾缝均匀，不得出现透明缝、瞎缝和假缝，防止抹灰
层开裂、渗漏。
电锯和板锯切割所需尺寸砌块。严禁用斧子、瓦刀等任 意劈砍 • 蒸压加气砼砌块砌体与砼柱、砼墙相结，小于30cm的墙 垛，必须支模浇筑钢筋砼；配筋：结筋φ6＠300、两顶 角2φ10配筋，与砼柱或墙采用植筋连接
.

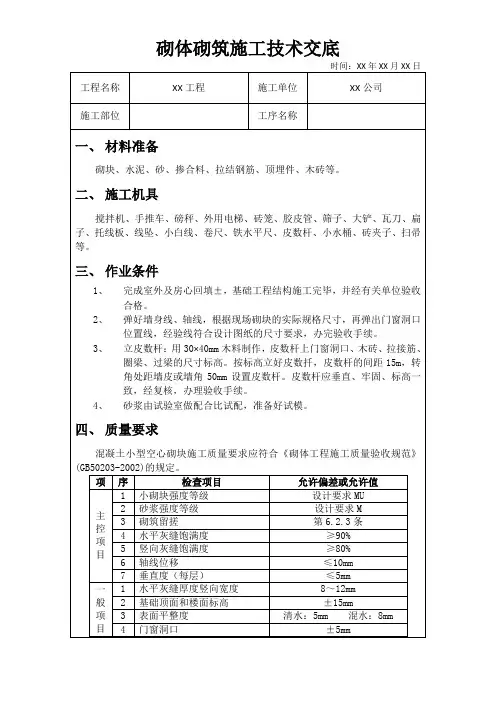

砌体要求
.
砌筑样板
竖向灰缝和水平灰缝横平 竖直，厚度不大于15mm
砌筑砂浆初凝前原浆 勾毛缝，灰缝饱满严 实
砌筑水平灰缝砂浆饱满度不应小于90%，竖向灰缝的砂 浆饱满度不应小于80%；为了提高砌体灰缝饱满度，要 求所有砌体两面均勾毛缝，灰缝严实、饱满。
砌筑竖向灰缝和水平灰缝厚度不宜大于15mm。要求砌 筑砂浆初凝前原浆勾毛缝、确保灰缝饱满严实。
.
砌门、窗洞边时竖向需通线，这样施工，速度 快质量又好；
砌墙体时必须通线，以便控制墙面的平整度
最后严格按要求进行拉结筋抗拉拔试验
.
拉结筋实物图
拉结 筋的 末端 加90 度弯 钩
≥700mm
.
框架柱与填充 墙之间沿柱设 置2Ф6＠500的 拉结筋，其伸 入墙内长度大 于等于700mm
.
砌筑要求
所有填充墙应分次砌筑，每日砌筑高度不应超过 1.5m， 待前次砌筑砂浆终凝后，再继续砌筑。
卫生间、管道井不宜采用蒸压加气砼砌块组砌，宜采用 蒸压灰砂砖组砌。
砌筑当天要对砌 块砌筑面喷水湿 润，其含水率为
.
40%-50%
在铺设砂 浆之前， 先对砖表 面洒水， 保持表面 湿润
总体质量情况
窗台压顶先浇后砌
窗台压顶浇捣质量好
窗洞抱框柱支模
.
窗洞抱框柱成型好
总体质量情况
带钢板预埋件砌筑
排气扇预制块
门边加固预制件
.
电箱预制过梁
预制件制作
过梁预制件
各种预制块
栏杆预埋件
.
构 造 柱 配 筋
.
构造柱模板的安装
45度斜 角
.
构造柱模板用对拉螺杆加固处理
.
空调板处构造柱的设置
.
门过梁
.
窗过梁、抱框柱及窗台压顶
窗台压顶嵌固长度 ≥30cm 不应小于30cm
拉结筋
.
砼门垛：砌块与砼柱、砼墙相结，小于30cm的墙垛，必 须支模浇筑钢筋砼
.
在墙的两端柱子上放出墙的轴线和边线，以便 砌墙时有效控制；
.
砌体工程
砌墙之前，除了将墙的位置线标注在楼板和柱子上 之外，还需用“红外线水平仪”将其投射到天花板底 或梁底下，以便更好地控制砌体的质量
.
门窗宽度：
“ ”
底水注放 或平在线 梁仪楼时 底将板， 上其上将
投，门 影并洞 到用水 天红平 花外位 板线置
.
门洞尺寸
砌好砖后在砖墙 上弹出“1米”控制 线，以便测门洞 高度
.
每砌筑完道墙，都需劳务班组进行自检，并 附数据上墙
.
墙拉结筋
填充墙与结构混凝土柱、墙连接处：加气 砼砌体垂直相交或与柱相交处，竖向每500 高设置2Ф6拉结筋，其伸入墙内长度不小于 700，且不小于墙长的1/5
拉拉结钢筋与柱子连接采用植筋，锚入长 度为10d且不小于10cm
体
样
末端应有 90°弯钩
式
.
构造柱 牙马槎 留置样 式
配筋：主筋4φ12，箍筋φ6@100/200，拉结筋， 2φ6@500
.
构造柱的设置
• 构造柱的设置 • （1）构造柱设置的主要位置： • ①填充墙（含电梯间隔音墙）长度大于5m，或墙长超过2倍层高时，
应设置钢筋砼构造柱，构造柱中心距外墙不大于3m，内墙不大于4m。 • ②阳台及砖砌拦河、天面女儿墙，每隔3米及转角处均设置构造柱，
