钛合金材料组织性能关系演示文稿
钛合金的微观组织与力学性能研究
钛合金的微观组织与力学性能研究钛合金是一种高性能金属材料，具有良好的耐腐蚀性、高强度、低密度、高韧性等优良特性，因此在航空、航天、汽车、医疗等领域得到广泛应用。
钛合金的力学性能与微观组织密切相关，因此对其微观组织与力学性能的研究具有重要意义。
1. 钛合金的微观结构和组成钛合金主要由钛及其合金元素构成，常见的钛合金有α、α+β和β类三种组织形态。
其中α相为钛合金的基体组织，具有良好的强度和韧性，而β相则是加强相，能够提高钛合金的硬度和强度。
钛合金的微观结构与成分对其力学性能有重要的影响。
一方面，在适当的热处理条件下，钛合金的相成分和晶粒尺寸可以得到控制和优化，从而实现钛合金的优良力学性能。
另一方面，在切削加工、冷旋压制造等加工过程中也会产生能够影响钛合金力学性能的微观组织缺陷。
2. 钛合金的力学性能钛合金具有优良的力学性能，主要表现为高强度、高韧性、良好的抗疲劳性、优异的高温性能等。
其中，高强度和高韧性是钛合金的主要性能指标之一，这两个指标在某种程度上存在一定的矛盾性。
提高强度常常需要通过合金化、热处理等方式实现，但这同样可能会导致韧性的下降。
因此，在实际应用中，需要根据具体的应用场景和要求，权衡强度和韧性的优化。
比如，在航空航天领域，强度通常是优先考虑的指标，而在医疗领域则更强调材料的生物相容性，即要求具有良好的生物相容性和高强度韧性。
3. 钛合金的微观组织与力学性能之间的关系钛合金的微观组织对其力学性能有着直接的影响。
热处理可以通过控制钛合金的相成分和晶粒尺寸，从而实现钛合金的优良力学性能。
比如，适当的热处理可以提高合金材料的抗拉强度和韧性，从而提高钛合金的强度和韧性。
此外，钛合金的制备工艺也会影响其微观结构和组织，进而对力学性能产生影响。
比如，冷加工或切削加工都可产生不同程度的微观组织缺陷，进而影响钛合金的力学性能。
除了上述因素外，钛合金的力学性能还与其化学成分、晶格畸变、晶体结构等有关。
其中，化学成分是最主要的影响因素之一。
钛合金材料组织性能关系
钛合金材料组织性能关系钛合金是一种重要的结构材料，具有良好的力学性能和抗腐蚀性能，被广泛应用于航空航天、汽车、生物医学和化工等领域。
钛合金的结构和性能之间存在密切的关系，主要包括材料的组织和晶粒尺寸、晶界特征、残余应力和缺陷等因素。
以下将详细介绍钛合金的组织性能关系。
首先，钛合金的组织对其力学性能具有重要影响。
钛合金通常具有多相组织，包括α相、β相和ω相等。
β相是钛合金中最常见的相，对应于基体晶粒的组织。
在β相的基础上，通过合金化元素的添加和热处理等方法，可以形成强化相，例如α″相和ω相。
这些强化相可以显著提高钛合金的强度和硬度。
此外，晶粒尺寸也对钛合金的力学性能有影响。
通常情况下，细小的晶粒可以使钛合金具有更高的强度，而较大的晶粒则有助于提高韧性。
其次，晶界特征对钛合金的性能也具有重要影响。
晶界是晶体内部不同晶粒之间的界面。
钛合金中的晶界主要有高角度晶界和低角度晶界两种。
高角度晶界通常由晶粒迅速生长而形成，其存在可以阻止晶粒的继续长大，从而提高材料的强度。
低角度晶界则是晶粒的旋转变形所产生的，对材料的韧性和塑性起到了重要的作用。
晶界还可以吸收和储存应力，降低材料的蠕变变形和疲劳损伤。
此外，钛合金中的残余应力和缺陷也对其性能产生影响。
在加工和热处理过程中，由于塑性变形和相变等原因，钛合金中往往存在一定的残余应力。
这些应力可以导致材料的变形和失稳，进而对材料的力学性能和疲劳寿命产生影响。
同时，材料中的缺陷也会对其性能产生显著影响。
例如，气孔、夹杂物和裂纹等缺陷会导致应力集中和损伤扩展，影响钛合金的强度和韧性。
总结起来，钛合金的组织性能关系主要包括材料的组织和晶粒尺寸、晶界特征、残余应力和缺陷等因素。
了解和控制这些关系可以优化钛合金的力学性能和抗腐蚀性能，实现更广泛的应用。
在未来的研究中，还需要进一步深入研究不同因素之间的相互作用机制，以进一步提高钛合金的性能。
钛及钛合金组织特征PPT课件
TA1,退火+ 焊接;焊缝区:片状α +原始β晶 界（晶内有孪晶）
浸蚀剂--氢氟酸:硝酸:水=1:1:3;
金相明场 250×; 金相偏光 250×; 电镜明场 5000×
2.2 TA7,典型组织介绍 TA7,1040℃/30分,水淬;针状α + 原始β晶界
等轴α +晶间β
等轴+针状 α +晶间β 等轴α +针状 α( 转变态β)
少量等轴α +针状 α+ β( 转变态β)
片状α( 转变态β)+ β 初 片状α( 转变态β)+ β +
生β晶界α24
初0℃
Ti-6Al-V合金的相转变图，MS:马氏体转 变 开 始 温 度 。 以 及 Ti-6Al-4V 合 金 从
TC4,1020℃/1hr 水淬;马氏体α’+原始β晶界
浸蚀剂----
氢氟酸:硝酸:水=1:6:193;
金相明场 金相相衬 电镜明场
250×; 250×; 5 0 0 0 ×;
TC4,1020℃/1hr,AC;针状α + 原始β晶界
TC4钛合金,1020℃/1hr 经空冷,针状+原始晶界. 金相明场 250×;相衬 250×;电镜明场 5000×. 浸蚀剂:氢氟酸:硝酸:水 =1:6:193
好
差
较快 慢 慢 最快
疲劳性能
低周 高周
较差
较好
高于 双态 高于 等轴
差
好 高于 等轴
好
差
差
52
金相明场 250×; 金相偏光 250×; 电镜明场 5000×
钛合金的组织结构与性能研究
钛合金的组织结构与性能研究钛合金是一种广泛使用于工业制造中的高强度、低密度、高温耐受材料。
其在航空、航天、汽车、医疗等领域有着重要的应用。
由于钛合金的物理、化学和机械性能均优异，因此成为了二十世纪最重要的金属材料之一。
本文将主要介绍钛合金的组织结构与性能。
1. 钛合金的组成和分类钛合金以钛为基础，通过添加合金元素达到强度、耐腐蚀、耐高温等特殊要求。
常用的合金元素包括铝、钒、锆、铁、铬、镍、硅等。
根据合金元素的不同，钛合金可分为α型、β型、α+β型、其它型等各种不同类型。
α型钛合金主要由钛-铝、钛-锌、钛-锆-铜、钛-铝-锰等组成。
这种合金具有良好的高温强度和维氏硬度，且可在较高温度下通过时效处理进一步提高强度和塑性。
β型钛合金主要由钛-铝-钒等元素组成，具有较高的硬度和强度，但热加工性能较差。
α+β型钛合金对α型和β型钛合金做了合理的掺杂，具有良好的结构稳定性和加工性能。
其他型钛合金则是对以上各类合金元素的不同组合和调整。
2. 钛合金的组织结构钛合金的结晶方式和分布类型在很大程度上决定了其力学性能。
钛合金一般可以分为两种结构：α型和β型。
α型结构是在室温下形成的，它的晶粒尺寸比较大，通常要通过热处理进行成形。
β型结构则是在高温或加热下形成的，具有更加细小的晶粒。
钛合金的晶界数目、晶粒大小和晶粒的分布均影响着其力学性能。
晶界数量与材料强度和塑性的比较直接，用来衡量材料的韧性。
虽然细小晶粒的材料对强度有所提高，但会导致脆性的增加。
晶粒的分布对疲劳寿命和断裂韧性也有着巨大的影响。
3. 钛合金的性能钛合金具有优异的力学和化学性能。
具体表现在：（1）强度和韧性均优异，可达到其他工程金属的两倍以上。
（2）具有极高的抗腐蚀性，可以抵御环境中的大部分腐蚀介质。
（3）稳定性好，不会因温度、湿度、几何形状等因素的变化而对性能产生影响。
（4）重量轻，密度与钢相当。
（5）高温稳定性好，可以在高温下用于长时间和长期运行的设备上。
钛合金的组织结构与力学性能研究

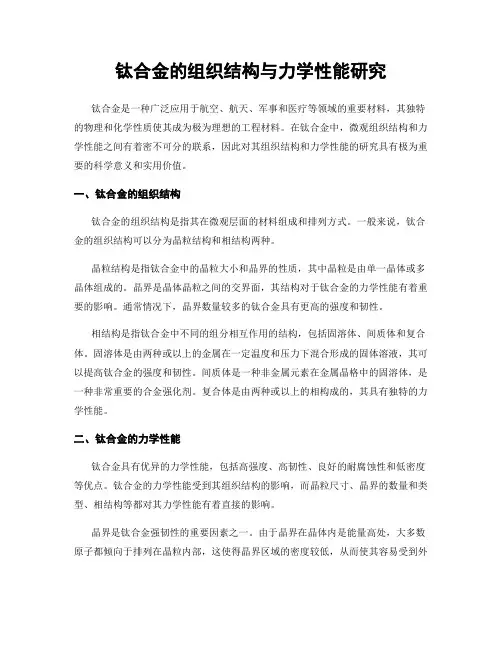

钛合金的组织结构与力学性能研究钛合金是一种广泛应用于航空、航天、军事和医疗等领域的重要材料，其独特的物理和化学性质使其成为极为理想的工程材料。
在钛合金中，微观组织结构和力学性能之间有着密不可分的联系，因此对其组织结构和力学性能的研究具有极为重要的科学意义和实用价值。
一、钛合金的组织结构钛合金的组织结构是指其在微观层面的材料组成和排列方式。
一般来说，钛合金的组织结构可以分为晶粒结构和相结构两种。
晶粒结构是指钛合金中的晶粒大小和晶界的性质，其中晶粒是由单一晶体或多晶体组成的。
晶界是晶体晶粒之间的交界面，其结构对于钛合金的力学性能有着重要的影响。
通常情况下，晶界数量较多的钛合金具有更高的强度和韧性。
相结构是指钛合金中不同的组分相互作用的结构，包括固溶体、间质体和复合体。
固溶体是由两种或以上的金属在一定温度和压力下混合形成的固体溶液，其可以提高钛合金的强度和韧性。
间质体是一种非金属元素在金属晶格中的固溶体，是一种非常重要的合金强化剂。
复合体是由两种或以上的相构成的，其具有独特的力学性能。
二、钛合金的力学性能钛合金具有优异的力学性能，包括高强度、高韧性、良好的耐腐蚀性和低密度等优点。
钛合金的力学性能受到其组织结构的影响，而晶粒尺寸、晶界的数量和类型、相结构等都对其力学性能有着直接的影响。
晶界是钛合金强韧性的重要因素之一。
由于晶界在晶体内是能量高处，大多数原子都倾向于排列在晶粒内部，这使得晶界区域的密度较低，从而使其容易受到外部应力的引起。
随着晶界数量的增加，晶界的强化效果也越来越明显，但同时也会对晶体的成形性产生影响。
间质体是钛合金中最常见的合金强化剂。
由于间质体可以占据金属晶格中的空位，从而阻碍行动的晶体，使晶格的形变更加复杂，因此可以提高钛合金的强度和硬度。
然而，间质体的增多也会降低其成形性和可加工性。
复合体则是两种及以上相的结合体，其强度、硬度和韧性则受到不同组分相的贡献。
复合体具有比固溶体和间质体更高的力学性能，因此被广泛应用于高强度和高韧性的钛合金中。
典型钛及钛合金的组织与性能综述
典型钛及钛合金的组织与性能综述钛及钛合金是一类重要的结构材料，具有低密度、高强度、优良的耐腐蚀性和良好的高温稳定性等特点。
本文将对典型钛及钛合金的组织与性能进行综述，包括纯钛、α型钛合金、β型钛合金和α+β型钛合金四个方面。
纯钛是一种由于其较高的纯度而具有良好综合性能的金属材料。
其组织以α相为主，具有良好的延展性、塑性和韧性。
纯钛的强度较低，但其具有较高的耐腐蚀性，尤其是对氧化腐蚀具有较好的抵抗能力。
纯钛的熔点较低，易于加工成形，并可通过热处理改善其强度。
α型钛合金主要由α相和少量的β相组成。
α相是一种具有密排六方最密堆积结构的钛晶体结构，具有良好的可塑性。
β相是一种具有体心立方结构的钛晶体结构，具有较高的强度。
α型钛合金具有良好的综合性能，具有较高的强度、良好的耐腐蚀性和热稳定性。
它们通常用于航空航天、汽车制造等领域。
β型钛合金主要由β相组成，β相是一种具有体心立方结构的钛晶体结构，具有较高的硬度和强度。
β型钛合金具有较高的强度、优良的耐腐蚀性和良好的高温稳定性。
它们广泛应用于航空航天、船舶制造、化工等领域。
α+β型钛合金同时包含α相和β相，组织复杂且多样。
它们具有较高的强度、耐腐蚀性和高温稳定性，同时兼具良好的可塑性和冲击韧性。
α+β型钛合金是一类综合性能较好的钛合金，广泛应用于航空航天、电子设备等高端领域。
除了以上提到的几种典型钛及钛合金，还有许多其他类型的钛合金，如α'型钛合金、硬质钛合金等。
这些钛合金具有不同的组织和性能，可以根据具体的应用需求进行选择。
总之，钛及钛合金作为一类重要的结构材料，具有独特的组织和性能。
不同类型的钛及钛合金在应用领域、组织结构和性能方面存在差异，但都具有低密度、高强度、优良的耐腐蚀性和良好的高温稳定性等特点。
随着研究的深入，钛及钛合金在各个领域的应用前景将会更加广阔。
钛合金材料的微观组织分析与力学性能研究
钛合金材料的微观组织分析与力学性能研究引言：钛合金是一种重要的工程材料，因其具有高强度、耐腐蚀等优良性能，在航空航天、汽车制造、医疗器械等领域得到广泛应用。
钛合金的性能与其微观结构密切相关，因此，对钛合金的微观组织进行深入分析，并探究其对力学性能的影响，对于提高钛合金的性能具有重要意义。
第一部分：钛合金的微观组织分析一个材料的综合性能主要受其微观组织控制，因此，分析钛合金的微观组织结构对于研究其性能具有重要意义。
1.晶粒尺寸晶粒是钛合金的基本组织单元，晶粒尺寸的大小对钛合金力学性能具有重要影响。
通过金相显微镜观察钛合金的金相组织，可以获得晶粒尺寸的信息。
一般来说，晶粒尺寸越小，钛合金的强度和韧性越高。
2.相组成钛合金通常由α相和β相组成。
α相具有高韧性和低强度，而β相则具有高强度和低韧性。
钛合金中α相和β相的比例、分布情况以及相界面的形态对钛合金的性能具有显著影响。
通过扫描电子显微镜和能谱仪的联合分析，可以对钛合金中相的组成和分布进行研究。
第二部分：钛合金的力学性能研究钛合金的力学性能是其在实际工程应用中最重要的指标之一，对其进行研究可以为材料的设计和应用提供依据。
1.强度与韧性强度是指材料抵抗外力破坏的能力，而韧性则是指材料在受力下发生变形的能力。
通过拉伸试验、冲击试验等可以获得钛合金的强度和韧性数据。
同时，与微观组织分析相结合，可以进一步探讨微观组织结构对强度和韧性的影响机制。
2.疲劳性能钛合金在长期使用中容易出现疲劳失效，即在交变应力的作用下导致材料损伤和断裂。
对钛合金的疲劳性能进行研究，可以探讨其在复杂载荷下的损伤机制和寿命预测，以提高材料的可靠性和耐久性。
结论：钛合金的微观组织分析与力学性能研究是提高钛合金性能的关键。
通过对钛合金的晶粒尺寸、相组成以及力学性能进行深入研究，可以为材料的设计和应用提供科学依据。
未来的研究方向可以集中在钛合金的相变机制、微观组织调控以及力学性能的提升上，以进一步提高钛合金的性能和应用范围。
钛合金介绍PPT课件
30
2019/10/24 31
32
魏氏组织α 片结构的断裂韧性与屈服强度的关系
33
α 稳定元素和间隙元素的固溶强化
间隙元素的硬化能力比α 稳定元素大，源于形成强的 局部定向电子结合键。
34
β稳定元素的钛固溶强化作用
α +β 型钛合金的退火组织为α +β ，以TC加顺序号表示其合金
的牌号。 合金同时含有β 相稳定元素和α 相稳定元素。组织以α 相为主，β 相的数量通常不超过30%。 合金可通过淬火及时效进行强化，多在退火状态下使用。α+β 型钛合金的室温强度和塑性高于α 型钛合金，生产工艺比较简单， 通过改变成分和选择热处理制度又能在很宽的范围内改变合金的 性能，应用比较广泛，尤以TC4用途最广，用量最多。
（1）产生β相共析分解的元素，如铬、钴、锰、钨、铁、镍、
铜、银、金、钯、铂等。随温度降低， β相会发生共析分解， 析出α相及金属间化合物相。铜、硅等合金化时，共析转变快， 析出TiCu2，Ti5Si3。而铁、锰、铬、钴、镍等合金化时则速率 较慢，即使连续缓慢冷却，也可能转变不完全，保留一些残余 的β相。当快速冷却时，共析反应可以被完全抑制，过冷β相可 保留到室温，而不产生相变。
25
气体杂质元素的作用
氢：稳定β相元素。
在335℃下，氢在α -Ti的溶解度为0.18%，并随温度降低而迅速 下降。故α相钛合金很容易发生氢脆，脆化原因是生成TiH2氢化物， 一般纯α-Ti的冲击韧性αK≈180J/cm2，当w(H)=0.015%时， αK 降至30J/cm2。因此，具有α 及α ＋β 组织的钛合金要求含氢量低， 一般采用真空冶炼，使含氢量较低。
典型钛及钛合金的组织与性能综述
典型钛合金的组织与性能文献查阅总结1.α型钛合金α型钛合金中又分为全α型钛合金和近α型钛合金，工业纯钛属于α型钛合金，此外一般α合金含有6%左右的Al和少量中性元素，退火后几乎全部是α相，典型合金包括TA1~TA7合金等；近α型钛合金中除了含有Al和少量中性元素外，还有少量（不超过4%）的稳定元素，如TA15、TA16、TA17等。
1.1工业纯钛工业纯钛按杂质元素含量分为TA1、TA1ELI、TA1-1、TA2、TA2ELI、TA3、TA3ELI、TA4、TA4ELI9个牌号，相变点大约为900℃。
工业纯钛具有高塑性、适当的强度、良好地耐蚀性以及优良的焊接性能等特点，广泛应用于化工设备、滨海发电装置、海水淡化装置、舰船零部件等，其冷热加工性能好，可生产各种规格的板材、棒材、型材、带材、管材和丝材，一般在退火状态下交货使用。
典型的工业纯钛显微组织如图1-3所示：图1 TA1板材650℃/1h退火态组织：等轴α+少量晶间β图2 TA2大规格棒材600℃/1h退火态组织：等轴α图3 TA3板材800℃/1h退火态组织：等轴α+含有针状α转变的β1.1.1 TA1钛管的组织与性能[][]庞继明，李明利，李明强等. 退火温度对TA1钛管材组织和性能的影响[J]. 钛工业进展. 2011, 28(2): 26-28研究方法：TA1铸锭经过2500t水压机开坯锻造和1600t卧式挤压机热挤压，最终获得φ45×7mm的管坯。
管坯经两辊和三辊管材冷轧机轧制成φ12×1.25mm的管材。
将管材置于真空热处理炉中，分别加热至450，475，490，500，550，600，650，700℃，保温90min，随炉冷却。
a）TA1钛管的显微组织图1为冷加工态及不同的温度热处理后的TA1管材横向显微组织。
可以看出，冷加工态的TA1管材组织混乱且有部分晶粒破碎不完全；700℃下的组织已完全再结晶、等轴化，与650℃的相比晶粒已明显长大。
钛合金的显微组织与力学性能研究
钛合金的显微组织与力学性能研究引言：钛合金作为一种重要的结构材料，在航空航天、汽车、医疗器械等领域有着广泛的应用。
作为一种轻、强、耐蚀的材料，钛合金的性能取决于其微观结构与力学性能之间复杂的相互关系。
一、钛合金的显微组织钛合金的显微组织是指其在显微镜下的形貌和结构。
常见的钛合金显微组织主要有α相、β相和ω相。
α相是钛合金的稳定相，在冷却过程中首先形成。
它具有紧密堆积的排列，同时也是钛合金的强度来源之一。
β相是不稳定相，具有体心立方结构，其相对于α相的存在有助于提高钛合金的塑性。
ω相则是一种非常脆弱的相，会对钛合金的力学性能产生不良影响。
因此，在合金制备和热处理过程中需要注意控制ω相的生成。
二、钛合金的力学性能钛合金的力学性能包括强度、塑性和韧性等指标。
这些性能与其显微组织密切相关。
1. 强度是材料抵抗外部力量破坏的能力。
钛合金的强度主要受到晶粒尺寸的影响。
晶粒越细小，能够阻碍晶界滑移和位错运动，从而提高钛合金的强度。
2. 塑性是材料在受力时能够发生可逆形变而不破裂的能力。
钛合金的塑性与α相和β相之间的比例关系有关。
适当的β相含量有助于提高钛合金的塑性，从而增强其韧性。
3. 韧性是材料在受力时能够吸收较大能量的能力。
它主要取决于钛合金显微组织中的晶粒和组织缺陷。
三、改善钛合金性能的方法为了改善钛合金的力学性能，可以采取以下方法：1. 调控合金成分：通过控制合金中的元素含量，可以调节钛合金的相组成和相变温度，从而影响其显微组织和力学性能。
2. 热处理工艺：通过合适的热处理工艺，如固溶处理、时效处理等，可以改变钛合金的显微组织，提高其强度和塑性。
3. 衍射力学：采用衍射力学等先进的实验方法来研究钛合金的微观结构和应力行为，可以更全面地了解其力学性能。
结论：钛合金的显微组织与力学性能之间存在着复杂的相互关系。
通过合理选择合金成分和热处理工艺，以及应用衍射力学等先进技术手段，可以有效改善钛合金的力学性能。
钛合金材料的组织与力学性能分析
钛合金材料的组织与力学性能分析钛合金是一种重要的结构材料，由于其高强度、低密度和良好的耐腐蚀性能，被广泛应用于航空航天、汽车、医疗和化工等领域。
钛合金的性能与其组织密切相关，因此对钛合金的组织与力学性能进行深入分析至关重要。
1. 钛合金的组织类型钛合金的组织类型包括α相、β相、α+β相和ω相等。
α相是一种密排六方晶系结构，具有良好的塑性和热稳定性；β相是一种密排体心立方结构，具有高硬度和较好的强化效果；α+β相则是α相和β相的混合体，具有综合性能较好的特点；而ω相是一种高温相，具有良好的高温强度。
2. 组织对力学性能的影响不同的组织类型对钛合金的力学性能有着不同的影响。
α相具有优良的塑性和韧性，能够减缓裂纹的扩展速度，并提高钛合金的抗拉强度、屈服强度和延伸率；β相则具有高硬度和较好的强度，能够提高钛合金的硬度和耐磨性；而α+β相则可以兼顾塑性和硬度，使得钛合金既具备了良好的延展性又具备一定的强度。
而ω相一般出现在高温条件下，能够提高钛合金的高温强度和耐热性能。
3. 组织控制方法为了调控钛合金的组织，提高其力学性能，可以采取一系列的组织控制方法。
其中，固溶处理是常用的方法之一，通过高温处理使得合金元素均匀固溶在α相或β相中，从而改善合金的塑性和韧性；时效处理则是将固溶处理后的合金在适当的温度下保温一段时间，形成更加均匀的相分布和细小的析出相，从而提高合金的硬度和强度。
此外，通过合金元素的调控也可以实现组织控制。
例如，通过添加合适的合金元素可以增加合金的固溶度区域，使得钛合金具备更好的热处理稳定性；同时，合适的合金元素还能够调节相转变温度和相转变形式，从而使钛合金具备更为优异的力学性能。
4.力学性能测试方法对钛合金的力学性能进行准确的测试是保证其质量和可靠性的重要手段。
常用的力学性能测试方法包括拉伸试验、硬度测试和冲击试验等。
拉伸试验可以判断钛合金的抗拉强度、屈服强度和延伸率等指标；硬度测试可以测量钛合金的硬度值，从而评估其耐磨性；而冲击试验则可以测试钛合金在受到冲击负荷时的韧性和断裂行为。
钛合金的金相组织与力学性能分析
钛合金的金相组织与力学性能分析钛合金是一种具有良好综合性能的非常优秀的结构材料。
它除具有低密度、高强度、良好的韧性和高温抗氧化性能外，还具有优良的耐腐蚀性和高阻尼性等特点，因此在航空、航天、汽车、生物医学等领域得到广泛应用。
而钛合金的金相组织和力学性能是该材料广泛应用的重要基础。
本文将对钛合金的金相组织和力学性能进行详细的分析。
一、钛合金的金相组织钛合金的金相组织通常由$\alpha$ 相和$\beta$ 相组成。
其中，$\alpha$ 相是指在钛合金的温度范围内稳定的体心立方晶系结构，而 $\beta$ 相是指在高温时存在的面心立方结构。
根据类晶体化学理论，钛合金的成分可能为 $\alpha$ 相型、$\beta$ 相型以及$\alpha + \beta$ 相型三种。
钛合金的 $\alpha$ 相通常为 $\alpha''$ 相和 $\alpha'$ 相两类。
$\alpha''$ 相是一种高密度$\alpha$ 相，具有体心立方结构。
它通常在钛合金的高温快速冷却过程中生成。
而 $\alpha'$ 相是一种低密度$\alpha$ 相，具有六方晶系结构。
它是由 $\alpha''$ 相通过自然时效或人工时效转变而来的。
钛合金的 $\beta$ 相主要是由 $\beta$ 晶体、$\omega$ 晶体以及$\beta''$ 晶体组成。
其中，$\beta$ 晶体是指面心立方结构，通常在$\alpha$ 和 $\beta$ 转变时生成。
$\omega$ 相是一种具有六方晶系结构的反激活相，这种相主要在热处理时加入合金元素时发生的。
而 $\beta''$ 相是指具有体心立方结构的强化相。
二、钛合金的力学性能1. 屈服强度与拉伸强度钛合金具有很高的屈服强度和拉伸强度，这是因为它们具有良好的抗拉应力和压缩应力性能。
钛合金材料的力学性能与微观结构关系分析
钛合金材料的力学性能与微观结构关系分析引言：钛合金作为一种重要的结构材料，在航空航天、汽车制造等领域有着广泛的应用。
而钛合金材料的力学性能与其微观结构之间存在着密切的联系。
本文将从晶体结构、晶界、位错和相组织等方面对钛合金材料的力学性能进行分析。
一、钛合金的晶体结构钛合金的晶体结构决定了其力学性能的一些基本特点。
钛合金所具有的晶体结构主要有四种，分别是α相、β相、ω相和单斜相。
1. α相是一种典型的层状六方密堆积结构，具有良好的可锻性和韧性。
但是由于其层状结构中存在着大量的【镜面位错？】和【蜂窝状】缺陷，因此其力学性能相比于其他相较为弱化。
2. β相是一种体心立方结构，具有较高的强度和硬度。
由于其钢铁基元的含量相对较高，因此β相的形变行为比α相更加复杂，但是β相的强度却相对较高。
3. ω相是一种稳定存在于低温下的非常规结构相。
它具有高硬度、耐磨性和抗腐蚀性等优秀性能，但是由于其独特的结构，使得ω相的塑性非常差，故在结构材料中较少应用。
4. 单斜相是α和β相之间存在的过渡相。
其晶体结构比较复杂，因此不同组分、不同的工艺条件会导致其晶体结构的差异，从而影响其力学性能。
二、钛合金的晶界及其对力学性能的影响晶界作为晶体的界面部分，是实现材料性能优化的关键点。
晶界的类型可以分为位错密集区、贫稀区和晶粒边界等。
1. 位错密集区是一种晶界类型，它存在于钛合金材料的晶体中，是位错较多的区域。
这种晶界类型还会引发晶内应力的集中和扩散，从而导致材料的变形和开裂。
所以，位错密集区的存在对钛合金材料的力学性能产生较大影响。
2. 贫稀区是一种晶界类型，其特点是位错较少或几乎没有。
贫稀区的存在可以提高晶界的强度和稳定性，从而改善钛合金材料的抗变形性能。
3. 晶粒边界存在于晶体内部，是晶粒之间的分界面。
晶粒边界的存在使晶体具有更好的韧性和可塑性，从而提高钛合金材料的力学性能。
三、钛合金中的位错和其对力学性能的影响位错是材料中晶体结构的缺陷，其种类和分布对钛合金材料的力学性能具有重要影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1200 1000
Ti-62222S TC21 TC4
8.00E-04 6.00E-04
800
4.00E-04
2.00E-04 600
0.00E+00
400
1 2 3 4 σb(MPa)
强度
KIC(MPa·m1/2) 断裂韧性
σD(R＝0.1/Kt=1) 疲劳强度
da/dN(△K=33) 裂纹扩展速率
1075 14 40 1080 13 33 1117 14.2 40.8 1138 12.4 49.1 ≥1010 ≥8 ≥20
KIC MPam0.5
74.3 71.2 76.1 76.8 ≥60
例子3：中强度TC6(用新型“准锻
造工艺” ，也获得了高性能综合性能，并在某歼击机上得 到应用。
钛合金材料组织性能关系演示文稿
提纲
1 钛合金成分－工艺－组织－性能四要素 2 钛合金组织类型的工程化定义 3 钛合金组织与性能的一般关系 4 钛合金组织控制技术，实现综合高性能目标 5 几个研究热点问题 6 结语：存在的主要差距与建议
钛合金成分-工艺-组织-性能四要素
钛合金成分、工艺、组织和性能四要素
α相含量与钛合金强韧性匹配关系
时效温度对Ti-10V-2Fe-3Al合金力学性能与次生尺寸的影响
热处理制度
760℃/2h WQ +480℃/8hAC
760℃/2h WQ +520℃/8hAC
760℃/2h WQ +540℃/8hAC
760℃/2h WQ +580℃/8hAC
760℃/2h WQ +620℃/8hAC
0.10μm
53.6
99.8
0.15μm
62.9
97.7
0.20μm
随着次生α相的片层厚度的增加，合金的强度下降比较明显， 而塑性和断裂韧性获得了较大幅度的增加。
钛合金组织与性能的一般关系
问题：钛合金的普通组织类型，均难以满足综合高性能的要求
钛合金组织控制技术，实现综合高性能目标
综合高性能
1、基本要求：强韧性匹配、强塑性匹配 2、使用要求：高疲劳性能与损伤容限性能匹配、疲劳性能 与蠕变－持久性能匹配 3、加工要求：热工艺简单易行、加工成形性能优异（如焊 接性能、超塑成形性能等） 4、其它综合性能：低的缺口敏感性、良好的耐环境稳定性、 抗应力腐蚀与抗氢脆能力、
（一）对高强度钛合金，采用钛合金准 锻造工艺，获得高塑性网篮组织，是实 现综合高性能目标的有效途径
例子1：高强韧损伤容限型TC21钛合金
621所
采用新型“准锻造工艺” (授权发明专利: ZL 01131237.8)，控制复杂、变截面、大尺寸整体 航空锻件的网篮组织均匀性，获得了具有高强、 高韧、高疲劳性能和低da/dN的综合性能。
✓成分决定了合金类型
✓工艺决定了组织类型
✓组织决定了性能
钛合金组织参数(D、d、b、)对性能的影响关系
钛合金组织类型的工程化定义
国外一般分类
钛合金组织类型的工程化定义
普通分类方法
国内普通分类
(1) 片层组织；(2) 过渡组织 (3) 球状组织
(1) 等轴组织；(2) 混合组织； (3) 网篮组织；(4) 魏氏组织
近型合金
+型合金
近型合金
双态组织及其类型变化 （混合组织）
● 等轴组织＝(α等 + β转) ● 特征： α等轴≤40％ ● 等轴α，有球形、椭圆形、橄榄形、棒锤形、短棒形等多种形态
钛合金组织类型的工程化定义
破碎晶界
断续晶界
网篮组织及其类型变化
● 网篮组织＝β转（变形的） ● 特征： α等轴＝0％
● β转（变形的） 具网篮编制状为主要特征
σb(MPa) 1448 1245 1222 1048 1018
σ0.2(MPa) 1373 1188 1170 1018 986
δ5(%) 3.8 10.3 11.6 17.3 20.0
Ψ(%) KIC(MPa∙m1/2) s厚度
8.1
37.3
0.05μm
26.8
58.9
0.08μm
33.5
63.7
大块
钛合金组织类型的工程化定义
粗大片层
典型片层 片层组织及其类型变化
针状细小 （魏氏组织）
● 片层组织＝β转（不变形的） ● 特征： α等轴＝0％
● β转（不变形的） 以片层状为主要特征，片层厚度不同，形态不同（6级）
钛合金组织类型的工程化定义
钛合金组织与性能的一般关系
钛合金组织与拉伸性能的关系
拉伸性能：退火（片层）组织塑性最差、 双态最好、 加
工（网篮）组织各向异性大
钛合金组织与断裂韧性关系
断裂韧度KIC：
退火组织较高、 双态居中、 加工组织最高
钛合金组织特征与da/dN性能关系
da/dN : 退火组织最低、 加工组织居中、双态最差
钛合金组织与疲劳性能关系
疲劳强度：
退火(片层)组织居中、 双 态最好、 加工(网篮)组织
锻取 造向
L α +T β
L 准 βT
b MPa
1080~ 1110 1105~ 1120
1035~ 1095 1075~ 1100
5 % 14~18
12~15
KIC
% MPam0.5
各向异性大
原始β晶粒尺寸与钛合金性能匹配关系
随着β晶粒的增大，合金的断裂韧性和屈服强度逐渐降低
Microstructures A>B>C
强韧性匹配：退火组织只提高强度时，塑性与韧性大为降低
使用性能：晶粒粗大时，强度与韧性变化不大，但塑性与疲劳强 度却大为降低
α相含量与钛合金拉伸性能的关系
随着初生相含量的增加，合金的抗拉强度和屈服强度 变化只有50MPa，而延伸率和断面收缩率则迅速增加。
1
TC21钛合金相比美Ti62222S钛合金具有更加优异的综合性能匹配
例子2：高强韧TC18(BT22)钛合金
TC18钛合金是我国大型运输机大量选用的高强韧钛合金， 也采用新型“准锻造工艺” ，获得了高性能综合匹配。
取向
L L 指标
b MPa
1120 1125 1154 1176 ≥1080
0.2 5 MPa % %
钛合金组织类型的工程化定义
适合工程应用 的分类
1、等轴组织
２、网篮组织
３、双态组织
4、片层组织
钛合金组织类型的工程化定义
近型合金
+型合金
近型合金
等轴组织及其类型变化
● 等轴组织＝(α等 + β转) ● 特征： α等轴≥40％以上
● 等轴α，有球形、椭圆形、橄榄形、棒锤形、短棒形等多种形态
钛合金组织类型的工程化定义
