8 高速铁路牵引网故障测距系统

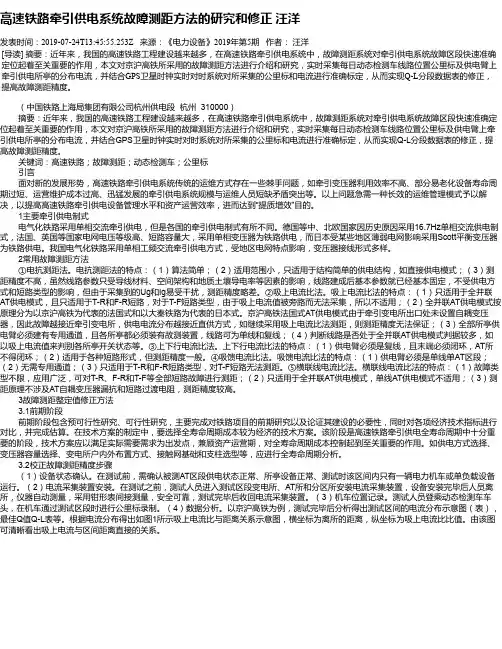

高速铁路牵引供电系统故障测距方法的研究和修正 汪洋
高速铁路牵引供电系统故障测距方法的研究和修正汪洋发表时间：2019-07-24T13:45:55.253Z 来源：《电力设备》2019年第5期作者：汪洋[导读] 摘要：近年来，我国的高速铁路工程建设越来越多，在高速铁路牵引供电系统中，故障测距系统对牵引供电系统故障区段快速准确定位起着至关重要的作用，本文对京沪高铁所采用的故障测距方法进行介绍和研究，实时采集每日动态检测车线路位置公里标及供电臂上牵引供电所亭的分布电流，并结合GPS卫星时钟实时对时系统对所采集的公里标和电流进行准确标定，从而实现Q-L分段数据表的修正，提高故障测距精度。
（中国铁路上海局集团有限公司杭州供电段杭州 310000）摘要：近年来，我国的高速铁路工程建设越来越多，在高速铁路牵引供电系统中，故障测距系统对牵引供电系统故障区段快速准确定位起着至关重要的作用，本文对京沪高铁所采用的故障测距方法进行介绍和研究，实时采集每日动态检测车线路位置公里标及供电臂上牵引供电所亭的分布电流，并结合GPS卫星时钟实时对时系统对所采集的公里标和电流进行准确标定，从而实现Q-L分段数据表的修正，提高故障测距精度。
关键词：高速铁路；故障测距；动态检测车；公里标引言面对新的发展形势，高速铁路牵引供电系统传统的运维方式存在一些棘手问题，如牵引变压器利用效率不高、部分易老化设备寿命周期过短、运营维护成本过高、迅猛发展的牵引供电系统规模与运维人员短缺矛盾突出等。
以上问题急需一种长效的运维管理模式予以解决，以提高高速铁路牵引供电设备管理水平和资产运营效率，进而达到“提质增效”目的。
1主要牵引供电制式电气化铁路采用单相交流牵引供电，但是各国的牵引供电制式有所不同。
德国等中、北欧国家因历史原因采用16.7Hz单相交流供电制式，法国、英国等国家电网电压等级高、短路容量大，采用单相变压器为铁路供电，而日本受某些地区薄弱电网影响采用Scott平衡变压器为铁路供电。
我国电气化铁路采用单相工频交流牵引供电方式，受地区电网特点影响，变压器接线形式多样。
牵引网故障测距
２ 行波 分析 法
行波法 就是 根据 行波传 输 理论 实现对 输 电线故 障测距 的
方法 ，即利用高频故障暂态电流、电压行波或在故障后用脉 冲频率调制雷达系统以及断路器断开或重合时产生的暂态信 号等来间接判定故障点的位置。文献［ｌ １】 指出 ，现国内外研 究 ６ 种行波测距原理方法 ，而所有的这些测距原理都可以看 成两种，即单端行波测距和双端行波测距 ，其中 Ａ、Ｃ 、 、Ｅ
铁路供电系统是铁路运输安全可靠运行的保障，一旦供 电系统发生故障 ，就可能造成巨大的经济损失。电气化铁道 牵引供电系统是电力系统中一个特殊的分支，由于牵引网与 电力机车受电系统特殊的滑动受 电与取流方式限制，决定了 牵引网既要承担一般输 电线沿铁道传输 电能的任务，又要承 担移动的机车用户频繁操作而产生的强大的电与机车受电弓 滑动机械的冲击 ， 因此将不可避免地形成频繁的牵引网故障， 严重影响电气化铁道的运行 。对高速电气化铁道 ，牵引网故 障的精确定位，对缩短抢修时间，提高运输效率将具有直接
测距法、单线双差比测距法 ，吸馈电流比与电抗测距法等 ， 但这几种方法都是基于阻抗法的原理 ，而阻抗法受牵引网运
ｌ Ｍ
上式中，ｚ为线路单位长度的阻抗 ； 点Ｆ 的距离 ；
为 Ｍ 端到故障 为 Ｍ 端测
为 Ｍ 端测量到对地的电压；
行方式 、供 电方式和线路结构等因素的影响比较大 ，而行波 法受各种因素的影响较小 ， 行波的传播速度比较稳定，且准 确度较高 ，速度又快。随着输 电线路行波传输理论研究的深
线路单位阻抗 的整定，基波信号的提取与分析 ，由于采用集 中参数， 忽略了分布电容的影响， 必将导致原理性的误用有 明显的局 限性 。
电气化铁道供电牵引网故障测距分析
专业研讨６７２０１９年第１９期电气化铁道供电牵引网故障测距分析◎.方小飞/吉林铁道职业技术学院摘要：随着我国高速铁道的不断发展，电气化铁道成为了铁路动力的发展趋势，并以行驶密度大、速度快的优势成为了我国未来铁路发展的主力军。
而该种动力方式要求牵引功率高，因此选择正确的供电方式可以有效提升输送功率。
AT、BT 供电方式为告诉铁路提供了大功率的电力输出，但在其运行的过程中，依然存在供电牵引网故障问题，因此，本文通过分析供电牵引网故障测距，提出了几点解决方案，以更好地保证供电方式的正常运作。
关键词：电气化铁道供电；牵引网；故障测距一、AT 供电方式（一）AT 供电方式的测距原理在我国的电气化铁道供电系统中，AT 供电方式得到了很好的应用及发展。
就目前来说，在电气化铁路系统中，所使用的AT 供电线路，如图1所示，一般采用的是SP(末端分区亭)并联运行或者是单线运行方式。
因此在正常维修时，要求在SSP(开闭所)处实施并联。
在天窗运行方式时，AT 在F 与T 线之间存在并联，使牵引网阻抗距离关系呈非线性，因此该种供电方式不能应用于直接供电线路中的电控测距中。
图1 AT供电牵引网示意图如图2所示，全并联AT 供电牵引网的AT 方式上下共用，并联所有AT 处所处的上下行钢轨(R)，正馈线(F)及接触网(T)。
其中上、下行线路接触网分别为T1、T2；钢轨分别为R1、R2；正馈线分别为F1、F2；双极断路器分别为CB1、CB2；AT 所及分区所的自耦变压器分别为AT1、AT2；Tr 为带中心抽头的单相变压器。
在目前的AT 供电牵引网中，普遍采用AT 中性点吸上电流比测距进行故障测距。
图2 全并联AT供电牵引网示意图图3所示为新型AT 供电牵引网，当供电网发生金属性短路时，牵引网阻抗即为端口阻抗。
一般情况下，AT 电牵引网由于横连线与AT 的存在，所有上、下行线纵向元件在线路参数上不完全对称。
但从图3的新型AT 供电牵引网中可以看出，上、下行的F 、T 线路呈相互对称的两项，具有一定的对称性。
高速铁路牵引变电所综合自动化系统-故障测距装置
不同运行方式下的故障测距
直供方式 全并联AT供电方式 AT全解列的直供方式 变电所1台馈线断路器带两路馈线的供电方式 AT所并联点解列、分区所并联的供电方式 单线AT供电方式
故障测距装置要求
适用于AT牵引供电系统。
要求2：适用各种运行方式。
要求4：具备测量、显示和数 据通信接口等功能。
要求3：采用吸上电流比AT 测距原理、电抗法原理。
牵引网故障类型
1 接触网对轨道—地回路故障
2
正馈线对轨道—地回路故障
TR故障
FR故障
TF故障
3
接触网对正馈线故障
电抗法
故障测距法
上下行电流比法
吸上电流比法
横连线电流比法
问题：四种故障测距方法需要同时使用吗？还是单独使用其中一种或几种呢？
故障测距
故障测距装置应根据断路器和隔离开关位置或各所亭的电压和电流的大 小及方向来自动判断牵引网运行方式，并根据不同的牵引网运行方式和 故障情况自动选择合适的测距方法进行测距。
初始阶段：-40〜40ms
故障切除阶段：300〜400ms
重合闸阶段：1382〜 1520ms
故障录波
波形图上的时间坐标一般都以故障录波 器启动开始计时，记为0,其他的时间均 是以此为基准的相对时间。
0sB相电流开始增大，电压开始降低， 表明B相发生了接地故障。 0.328s保护II段动作出口 0.360s后跳开三相断路器切除故障 1. 420s线路重合闸动作合闸成功
故障录波图的结构可分为三类：
第一类：简单故障分析报告。 第二类：故障录波器的基本信息。 第三类：各通道录波图。
（1）故障分析报告
故障录波
故障分析报告是录波器自动地对本次故障进行的简单分析汇总，它包 括变电站名称、故障设备名称、故障发生的时间、故障类别、故障测 距及保护和断路器动作信息等内容。
复杂牵引网全并联AT供电故障测距方案的探讨
复杂牵引网全并联AT供电故障测距方案的探讨摘要：以某高速铁路牵引变电所为例，开展铁路牵引网供电臂较复杂（有T 接）情况下的故障测距及保护整定方案的研究。
重点分析T接情况下故障测距方式选择、测距精度调整中存在问题的解决方法，进而达到缩短故障点查找时间，提高供电可靠性的目的。
关键词：牵引变电所；AT供电；故障测距；馈线保护Abstract: Taking a high-speed railway traction substation as an example, the fault location and protection setting scheme of railway traction network with T-connection of power supply arm are studied. This paper mainly analyzes the solutions to the problems existing in the selection of fault location mode and the adjustment of location accuracy under the condition of T-connection, so as to improve the reliability of power supply.Key words: traction substation; auto transformer supply system; fault location; feeder protection引言为了提高接触网T接线路跳闸后保护可靠性和测距精度，缩短实际故障点的查找时间。
结合现场实际情况，对高速铁路某牵引变电所215、216馈线改造后的历次跳闸数据和管段内其他线路跳闸数据进行分析，进一步的提出更加具有针对性的故障测距方案，其数据和结论对复杂线路条件下的测距方式选择具有较好的借鉴意义。
牵引网故障测距.doc
牵引网故障测距华东交通大学电气学院07铁道电气化3班韩佳顺电气化铁道牵引供电系统是指从牵引变电所经馈电线到牵引网再到电力机车的工作系统。
我国电气化铁道采用工频单相交流牵引制式。
牵引变电所一般用于将三相110 kV的电能变换成27．5 kV（牵引网额定电压为25 kV）的电能并按单相分配给机车用户。
根据牵引网不同供电方式的要求及牵引变电所为抑制单相牵引负荷造成电力系统的不对称影响，常采用不同接线方式与结构的主变压器，并以此将变电所区分为三相牵引变电所（一般用Y0／△－11变压器，二次侧△的C相接地，由A、B相向两侧供电，形成左右两侧供电臂。
）、单相牵引变电所、三相两相牵引变电所（如Scott接线主变压器、平衡变压器等），供电原理如图2所示。
而前面提到的“牵引网不同供电方式”一般可分为直接供电（direct feeding）、BT（booster transfor- mer）供电和AT（auto－transformer）供电方式。
上述不同的牵引变电所形式、不同的牵引网供电方式及针对单复线电气化区段，对故障测距均有不同的要求。
因此，有必要研究针对不同类型牵引网的故障测距算法。
电力牵引负荷的特点从故障测距涉及的因素来考查电力牵引负荷的特点，会发现它有以下一些特点值得关注。
（1）一段牵引网一般只由1台变压器从单端供电，形成明显的线路首端和末端，并且没有分支；在线路的首端，可将变压器看成它的电源；（2）单台机车功率相对于变电所容量较大，因此，机车的各种工况导致的负荷电流波动较大；电流的变化以突变（阶跃）居多；（3）负荷峰、谷值相差悬殊；（4）滑动取流的机车受电弓由于离线产生电弧及机车的频繁调级、投切（变压器空载），导致在系统中产生丰富的谐波（高次及分次）；（5）系统的回流（经回流轨、地或回流线）杂乱。
简便起见，下文中关于以上特点的引用将直接使用其序号。
各种测距方法在牵引网中应用的比较按照故障测距原理，输电线故障测距一般可分为阻抗法、故障分析法和行波法。
牵引网故障测距系统
牵引网故障测距系统第一节牵引网故障测距电气化铁路牵引供电系统的故障大多数发生在接触网，故障致使保护动作而跳闸，中断供电，这类故障往往产生电弧，对绝缘器件和导线有较大损害，如不及时排除，故障可能再次发生。
为了提高牵引供电的可靠性，目前几乎所有牵引变电所都装有接触网故障测距装臵。
这种装臵能在接触网发生短路故障时，自动测量出故障点的距离，对于及时发现和排除故障，特别是发现和排除许多难以发现的瞬时性故障具有十分重要的意义。
目前，应用于牵引供电系统的故障点测距装臵主要有电抗型和电流型两种。
电抗型是通过测量短路电抗值的方法来量度故障点的距离。
电流型是用于AT供电方式中，它是通过测量故障点两侧AT变“吸上电流比值”的方法量度故障点的距离，复线区段供电臂末端并联的用“上下行电流比值”的方法量度故障点的距离，单线区段用“吸馈电流比值”的方法量度故障点的距离。
目前，AT测距原理主要有“AT中性点吸上电流比原理”、“吸馈电流比”和“复线上下行电流比原理”，前者适用于单、复线T-R、T-PW、F-PW、F-R等短路故障下的测距，不适合T-F短路故障测距；后者适用于复线下各种类型短路故障测距，不适用单线下故障测距，第二节 BT和直供系统故障点测距BT和直供系统故障点测距多用电抗型故障点测距装臵，是通过测量牵引变电所至故障点短路电抗的方法来反应故障点的距离，由于测量数值只反应线路电抗值，因而测量值不受过渡电阻变化的影响，相对误差较少。
无论是直供还是BT牵引供电系统，由于接触网结构、线路结构沿线的变化，变电所出口处可能安装有抗雷圈、串联电容补偿等设备，使供电臂内单位长度阻抗不可能均匀分布，且电抗—距离曲线不一定通过原点，因此在实际构成故障点测距装臵时通常将电抗---距离特性根据实际供电臂情况做分段线性化处理，以消除测量误差。
即采用分段线性电抗逼近法测距原理，最多可分为10段，整定时输入线路各分段点对应的公里数及该分段内的单位电抗值，针对复线直供考虑互感的影响。
故障测距—高速铁路电力电缆故障定位(铁路牵引供电系统继电保护)
图9.16 冲闪高压闪络法原理图
3.冲击高压闪络法
特点
脉冲电流法
图9.17 冲闪高压闪络法波形图
优点：适用于大部分闪络故障。 缺点：波形比较复杂，辨别难度较大；准确度较低。
跨步电压法
跨步电压法
1.跨步电压法基本原理
跨步电压法是当电缆产生保护层绝缘破损的故障时，施加高压脉冲 给故障电缆，此时故障点会构成喇叭型的电位分布，用高灵敏度的电压 表在大地表面测两点间的电压变化，在故障点附近产生电压变化。
低压脉冲法
低压脉冲法
1.低压脉冲法基本原理
低压脉冲法是向故障电缆注入一个低压脉冲使其在电缆中传播，脉冲 遇到阻抗不匹配处时发生反射，通过反射脉冲与发射脉冲的时间差来计算 故障距离距离。
图9.10 低压脉冲法测距系统原理图
低压脉冲法
2.低压脉冲法特点
优点：装置简单，操作方便；能够 快速准确地定位低阻故障和断路故障点。
电源
0 -V +
0 -V +
0 - V+
0
0
- V +- V +
故障电缆
跨步电压法原理图 图9.24 跨步电压法原理图
跨步电压法
2.跨步电压法接线
例如：
A
F
A
F
图9.25 跨步电压法接线图
B B
0
-
V+
0
-
V+
0 -V +
图9.2跨6步跨电步压法电地压面电法位地分布面图电位分布图
声测法
声测法
1.声测法基本原理
优点：波形简单；准确度较高。 缺点：如果故障点电阻不高；泄漏电流大，使电压几乎都降在高 压试验设备的内阻上，故障点形不成闪络。
牵引网故障测距
牵引网故障测距曾振华（华东交通大学，电气与电子工程学院，江西南昌330013）摘要：我国电气化铁道采用工频单相交流牵引制式，根据牵引网不同供电方式的要求及牵引变电所为抑制单相牵引负荷造成电力系统的不对称影响，常采用不同接线方式与结构的主变压器，在高压输电线中利用故障电流分量消除过渡电阻影响的阻抗测距原理及将其用于牵引网馈线故障测距的计算，采用该方法可以极大提高牵引网故障测距的测量精度。
最后，提出根据AT变压器投入情况进行整定值切换的方法，以保证距离保护的可靠性。
关键字：牵引网；故障测距；阻抗法；故障分量法；AT供电系统；馈线保护策略中图分类号：U223.8 文献标识码：A目前，电气化铁道存在多种供电方式，主要有直接供电方式、带回流线的直接供电方式、BT供电方式、AT供电方式等，应用于电气化铁道的故障测距装置大多数是基于阻抗测距原理的单端测距装置。
在双边供电方式下这种测距方法在原理上受过渡电阻的影响较大，因此要保证良好而稳定的测距精度将是十分困难的。
上述不同的牵引变电所形式、不同的牵引网供电方式及针对单复线电气化区段，对故障测距均有不同的要求。
因此，有必要研究针对不同类型牵引网的故障测距算法。
电力牵引负荷的特点：从故障测距涉及的因素来考查电力牵引负荷的特点，会发现它有以下一些特点值得关注。
（1）一段牵引网一般只由1台变压器从单端供电，形成明显的线路首端和末端，并且没有分支；在线路的首端，可将变压器看成它的电源；（2）单台机车功率相对于变电所容量较大，因此，机车的各种工况导致的负荷电流波动较大；电流的变化以突变（阶跃）居多；（3）负荷峰、谷值相差悬殊；（4）滑动取流的机车受电弓由于离线产生电弧及机车的频繁调级、投切（变压器空载），导致在系统中产生丰富的谐波（高次及分次）；（5）系统的回流（经回流轨、地或回流线）杂乱。
各种测距方法在牵引网中应用的比较，按照故障测距原理，输电线故障测距可分为阻抗法、故障分析法,行波法和AT距离保护法。
故障测距—故障定位的要求(铁路牵引供电系统继电保护)
准确性是对故障测距装置最重要的要求，没有足够的准确性就意 味着装置失效。准确性一般用测距误差来衡量，包括绝对误差和相对 误差，其中相对误差用相对于线路全长的百分比来表示。
故障测距的准确性与可靠性是有关联的，可靠性是准确性的前提 条件，离开可靠性来谈论准确性是没有意义的。另一方面，如果测距 误差太大，比如超过线路全长的20%，则可以说测距结果是不可靠的。
快速性
故障定位的要求
牵引供电系统中沿铁路架设的接触网， 无备用备用措施。一旦出 现线路故障， 将造成该供电臂所带的电力机车均失电停运， 这将给 铁路安全运营造成极大的危险。所以，尽早处理故障线路，恢复正常 供电， 对最大限度地减小损失， 降低安全风险有着十分重要的意义。
经济性
故障定位的要求
装置应物美价廉，运行维护费用低，并且在调试和使用时装置应 能自动给出测距结果。
高速铁路客运牵引网故障测距研究
高速铁路客运牵引网故障测距研究摘要：加快中国的高速铁路快速发展，特别是加快高铁客运专线的建设，是解决铁路运输的一个有效措施。
牵引网是保障高铁客运专线安全运输的输电设备。
当牵引网发生故障后能快速测量出故障点的距离是具有重要意义的。
目前广泛采用的电抗测距法更适用于直供或BT供电方式，不适合于采用AT供电方式的高铁客运专线，本文提出一个新的故障测距方案—行波测距法，对其测量原理及其可行性进行研究。
关键词：客运专线；牵引网；行波测距；故障测距近年来，虽然中国高速铁路发展迅速，但铁路运输供需矛盾依然突出。
解决这个问题的有效办法就是加快铁路电气化建设，尤其是高铁客运专线建设。
牵引供电系统是客运专线系统的重要组成部分。
牵引网的最大缺点是可靠性较差且无备用，一旦出现停电故障，将直接影响正常的行车秩序，甚至旅客人身安全。
因此，牵引网发生故障后能得到及时的排查处理，是保障铁路安全运输的必要条件。
传统的人力排查工作量大，且不能满足实际需要，因此研究高铁客运专线牵引网故障测距方案对铁路运输的高效运行具有一定的实际价值。
目前几乎所有牵引变电所都装有牵引网故障测距装置用以提高供电的可靠性。
在牵引网发生短路故障时，装置能自动测量出故障点的距离，对于及时发现和排除故障，特别是发现和排除许多难以发现的瞬时性故障具有十分重要的意义。
目前已有的牵引网故障测距装置中，广泛采用阻抗法进行测距。
目前在牵引供电系统中，对于BT和直接供电系统牵引网故障测距普遍采用电抗法。
阻抗法即利用故障时测量到的工频电压和电流量来计算故障回路的阻抗值，再根据阻抗公式，线路长度与短路阻抗值成正比，从而求出观测点到故障点的距离。
但电抗法却不适用于AT牵引供电系统，主要是由于AT牵引供电系统结构复杂，运行方式繁多，且故障时阻抗—距离曲线呈非线性，采用阻抗法误差极大。
高铁客运专线牵引供电系统考虑AT供电方式在提高牵引网供电能力、改善电磁环境、减少电分相和降低外部电源投资等方面具有明显的优势，所以采用了AT供电方式。
故障测距—牵引网故障测距(铁路牵引供电系统继电保护)
AT中性点吸上电流比故障测距
2.吸上电流比测距原理
（2）AT为理想变压器、钢轨对地全绝缘，沿线路阻抗参数均匀时。
根据回路电压方程、
基尔霍夫电流定律可得：
+1
D
++1
=
+1
D
++1
= +
9.33 AT供电牵引网故障时电流分布图
AT中性点吸上电流比故障测距
2.吸上电流比测距原理
XB4
BT
BT
BT
BT
BT方式
T
XB3
N
直供方式
XB2
BT供电牵引网
图9.28 BT供电牵引网
R
XB1
0
lB1
lB2
lB3
lB4
l
图9.29 直接供电和BT供电牵引网的X-l特征
直接供电和BT供电牵引网的X-l特征
− BT /2
=
n：故障牵引网在L范围内吸流变压器台数。
XBT：BT漏抗。
l
QF1
I1
QF2
L1
K
G1
QF
Zm
QF3
G2
I2
9.30 复线牵引网
L2
ሶ = 1ሶ + 2ሶ = 1ሶ + (1 + 2 − − 212 + 2 ) 2ሶ
复线牵引网
— QF1至k点的自主抗和互阻抗，Ω。
1、2 —上行和下行线的自阻抗，Ω。
12 —上行和下行线之间的互阻抗，Ω。
1ሶ 、2ሶ —流过上行线和下行线的故障电流，A。
复线直供方式牵引网故障测距
l
QF1
8 高速铁路牵引网故障测距系统
8 高速铁路牵引网故障测距系统
3.8 高速铁路牵引网故障测距系统
（1）对高速铁路牵引网故障测距的要求
适用于全并联AT牵引网；
适应各种不同运行方式；
采用吸上电流比、电抗法等测距原理；
具备测量、显示和数据通信接口等功能；
提供详细的测距信息；
能正确判断故障类型（T-R、F-R、T-F）； 能正确判断故障方向（上、下行）。
2014-10-15 05:39:21.275 某牵引变电所故障测距结果
T线电压=5096.31V F线电压=3296.89V TF电压=8378.30V 吸上电流1=3.08A 吸上电流2=2559.18A 总吸上电流=2559.31A 上行T线电流=659.87A 上行T线电流角度=113.92° 上行F线电流=952.81A 上行F线电流角度=296.56° 下行T线电流=609.11A 下行T线电流角度=113.79° 下行F线电流=2224.79A 下行F线电流角度=115.00°
变电所测距数据
故障点距离=13.31km 公里标=1226.49 下行/FR故障/吸上电流比原理 T线电压=52844.50V F线电压=51238.51V TF电压=104081.89V 吸上电流1=11.62A 吸上电流2=0.29A 总吸上电流=11.90A 上行T线电流=655.23A 上行T线电流角度=291.93° 上行F线电流=721.04A 上行F线电流角度=112.89° 下行T线电流=642.53A 下行T线电流角度=291.90° 下行F线电流=744.68A 下行F线电流角度=112.67°
不依赖于变电所的通信启动； 无需专用实时通道； 偶发的通信故障不影响故障测距。
3.8 高速铁路牵引网故障测距系统
牵引供电系统故障测距案例分析
阳高变电所馈线保护装置采用 DK3520 保护 装置，报告数据电抗值为二次侧值，馈线电流互感 器变比 1 000 / 5，母线电压互感器变比 275/1，折 算到二次侧的单位电抗 X0 = 0.42×200 / 275 = 0.305 。 L = X / X0 = 6.92 / 0.305 = 22.68 km 手动计算结果与故标报告指示的故障点距离 22.36 km 相差 320 m。 案例 6：2013 年 5 月 20 日 20 时 09 分怀仁变 重合 电所 224#断路器距离 І 段保护装置动作跳闸， 闸失败。 故标报告数据： L = 18.22 km， R = 13.6 ， X = 49.66 ，阻抗角度 74.68°。馈线电流互感器变 比 2 000 / 1，母线电压互感器变比 275 / 1。折算至 二次侧的单位电抗值为 X0 = 0.375×2 000 / 275 = 2.73 。 L = X / X0 = 49.66 / 2.73 = 18.2 km 手动计算结果与故标报告指示的故障点距离 18.22 km 相差 20 m。 跳闸原因为韩家岭站 104#处承力索中心锚结 辅助绳从下锚端悬式绝缘子处脱开接地， 实际故障 点距怀仁变电所 24 km，误差 5.78 km。 手动计算结果与故标报告一致。 测距误差大的 原因为怀仁至韩家岭区间多站场、 多专用线结构特 点造成整个供电臂接触网单位电抗变化较大， 站场 内接触网单位电抗要明显小于区间接触网单位电 抗，专用线线路阻抗对正线单位电抗也产生影响， 怀韩供电臂接触网单位电抗值非均衡变化 （0.375 /km） 。 针对供电臂多站场、多专用线的特点，可根据 分段线性电抗法将供电臂分为多个区段， 根据每段 接触网特点设定其单位电抗， 从而提高故障测距精 度。如怀仁至韩家岭供电臂的测距整定值修正，对 怀韩区间线路总阻抗重新核算， 将怀韩区间供电臂 分为怀仁—里八庄，里八庄—韩家岭 2 个区段，重 新核算各段线路单位电抗值。
