高层建筑施工用垂直运输机械ppt课件

❖ 4.混凝土布料杆
❖ 定义：混凝土布料杆是完成输送、布料、摊铺混凝 土浇筑入模的一种设备。
❖ 形式：移置式布料杆、管柱式机动布科杆、装在塔 式起重机上的布料杆。
❖5. 混凝土泵的选用及其注意事项
❖ 混凝土泵的实际排量，为混凝土泵或泵车 标定的最大排量乘以泵送距离影响系数、作 业效率系数。泵送距离影响系数如下表：
.
5
❖ 2. 塔吊的分类 ❖ 1) 按行走机构划分 ❖ 类型：自行式塔式起重机、固定式塔式起重机； ❖ 自行式起重机： ❖ 能够在固定的轨道上、地面上开行； ❖ 特点：靠近工作点，转移方便，机动性强； ❖ 常见形式：轨道行走式；
❖ 固定式塔式起重机：
❖ 没有行走机构，能够附着在固定的建筑物或建 筑物的基础上，随着建筑物或构筑物的上升不断 地上升。
❖ 3. 绳轮驱动施工电梯
❖ 绳轮驱动施工电梯常称为施工升降机或升降机，
.
21
❖ 3. 施工电梯的选择和使用 ❖ 1) 选择 ❖ 20层以下的高层建筑，采用绳轮驱动施工电梯，
25～30层以上的高层建筑选用齿轮齿条驱动施 工电梯。 ❖ 2) 使用 ❖ (1) 确定施工电梯位置。施工电梯安装的位置 应尽可能满足： ❖ ① 有利于人员和物料的集散； ❖ ② 各种运输距离最短； ❖ ③ 方便附墙装置安装和设置； ❖ ④ 接近电源，有良好的夜间照明，便于司机 观察。
❖ 1) 立柱导轨架 ❖ 一般立柱由无缝钢管焊接成桁架结构并带有齿条的
标准节组成，标准节长为1.5m，标准节之间采用套柱 螺栓连接，并在立柱杆内装有导向楔。 ❖ 2) 带底笼的安全栅电梯的底部有一个便于安装立柱段 的平面主框架，在主框架上立有带镀锌铁网状护围的 底笼。底笼的高度约为2m，其作用是在地面把电梯整 个围起来，以防止电梯升降时闲人进出而发生事故。 3) 吊笼 ❖ 吊笼又称为吊厢，不仅是乘人载物的容器，而且又是 安装驱动装置和架设或拆卸支柱的场所。吊笼内的尺 寸一般为长×宽×高3×1.3×2.7(m3)左右。 ❖ 4) 驱动装置 ❖ 是使吊笼上下运行的一组动力装置，其齿轮齿条驱动 机构可为单驱动、双驱动，甚至三驱动。
作业； ❖ (3) 工作速度高。国产起升速度最快为120m/min
，进口的起升速度已超过200m/min； ❖ (4) 一机多用：装置方面，配备有抓斗、拉铲等
装置，做到一机多用； ❖ (5) 起重高度能随安装高度的升高而增高； ❖ (6) 机动性好，能自行或自升； ❖ (7) 驾驶室(操纵室)位置较高，安全。
❖ 二、 施工电梯基础及附墙装置的构造做法
❖ 1. 施工电梯基础的构造做法
❖ 电梯的基础为带有预埋地脚螺栓的现浇钢 筋混凝土。
❖ 2. 施工电梯的附墙装置
❖ 1) 齿轮齿条驱动施工电梯的附墙装置
❖ 为了保证导轨架的稳定性，当电梯架设到 一定的高度时，每隔一定的间距必须把立 柱导轨架与建筑物用附墙支撑和预埋件连 接起来。附墙支撑装置由槽钢连接架、1 号支架、2号支架、3 号支架和立管架构成，
混凝土的可泵性： 一般与单位水泥含量、坍落度、骨料品种与粒径
、含砂率和粒度有关。 水泥含量越多，混凝土的可泵性越好， 最低水
泥含量为300kg/m3； 坍落度越大，凝土通过泵体时管道阻力就越小，
一般泵送混凝土的坍落度控制在80～180mm； 碎石的直径不得超过输送管道直径的1/4，卵石
不超过管径的1/3； 含砂率以40%～50%较好。
❖ 4) 起升高度
❖ 自轨面或混凝土基础顶面至吊钩中心的垂直距 离。
❖ 4. 塔吊的布置
❖ 合适的塔式起重机安设位置应满足下列要求：
❖ (1) 塔式起重机的幅度与起重量均能很好地适应 主体结构(包括基础阶段)施工需要，并留有充足 的安全余量；
❖ (2) 要有环形交通道，便于安装辅机和运输塔式 起重机部件的卡车和平板拖车进出施工现场；
60s，卸料时间为90～180s； ❖ (2) 注意搅拌筒的质量； ❖ (3) 安全防护装置齐全； ❖ (4) 操作简单，性能可靠； ❖ (5) 便于清理，保养量小。
.
25
泵 车 正 在 为 煤 气 管 道 高 架 浇 筑 混 凝
土
.
26
❖ 使用时应注意下列事项：
❖ (1) 混凝土搅拌运输车在装料前，应先排净筒内 的积水及杂物；
.
10
❖ 3) 按回转方式划分
❖ 上塔回转塔式起重机：
❖
塔尖回转，塔身不动，回转机构在顶部，
结构简单，但起重机重心偏高，塔身下部要加配
重，操作室位置较低，不利于高层建筑施工；
❖ 下塔回转塔式起重机：
❖
塔身与起重臂同时旋转，回转机构在塔身
下部，便于维修，操作室位置较高，便于施工观
测，但回转机构较复杂。
❖ (2) 制动装置。 ❖ ① 限位装置。设在立柱顶部的为最高限位装置，可防
止冒顶，主要是有由限位碰铁和限位开关构成。设在楼 层的为分层停车限位装置，可实现准确停层。设在立柱 下部的限位器可不使吊笼超越下部极限位置。 ❖ ② 电机制动器，有内抱制动器和外抱电磁制动器等。 ❖ ③ 紧急制动器，在紧急的情况下如限速和传动机构都 发生故障时，可实现安全制动。 ❖ (3) 缓冲弹簧。底笼的底盘上装有缓冲弹簧，在下限位 装置失灵时，可以减小吊笼落地震动。
❖ 5) 安全装置 ❖ (1) 限速制动器。国产的施工外用载人电梯大多配用
两套制动装置，其中一套就是限速制动器。它能在 紧急的情况下如电磁制动器失灵，机械损坏或严重 过载和吊笼在超过规定的速度约15%时，使电梯马 上停止工作。 ❖ 常见的限速器是锥鼓式限速器， ❖ 根据功能不同，分为单作用和双作用两种形式。 ❖ 所谓单作用限速器只能沿工作吊厢下降方向起制 动作用。
❖ 泵送混凝土时应注意下列事项：
❖ (1) 确定混凝土泵的合理的位置：尽可能使管道总 的线路最短，尽可能减少迁移次数，便于用清水 冲洗泵机；
❖ (2) 混凝土泵机的基础应坚实可靠，无坍塌，不得 有不均匀沉降；
❖ (3) 发现有骨料卡住料斗中的搅拌器或有堵塞现 象时，应立即进行短时间的反泵；
❖ (4) 泵送后的清洗：泵送作业完毕后，缸筒、水箱 、料斗、搅拌器、闸板阀外壳、格管阀摆动机构 等均应用清水冲洗干净。
❖第三节 混凝土输送管路布置
❖1. 混凝土泵或泵车位置的选择
❖ 混凝土泵车的布置应考虑下列条件： ❖ (1) 力求距离浇筑地点近； ❖ (2) 多台混凝土泵或泵车同时浇筑时，选定的 ❖ 位置要使其各自承担的浇筑量接近，最好能同 ❖ 时浇筑完毕； ❖ (3) 混凝土泵或泵车的停放地点要有足够的场 ❖ 地，； ❖ (4) 停放位置最好接近供水和排水设施，以便 ❖ 于清洗混凝土泵或泵车。
.
28
❖3. 液压活塞式混凝土泵的主要特点
❖ 1) 运距远 ❖ 液压活塞式混凝土泵的工作压力，最大可达19MPa，
水平运距达600m，垂直运距最大可达为250m， ❖ 2) 结构简单
❖ 泵的输送冲击小而稳定，排量可以自由调节，但是此 类泵使用的关键是混凝土缸的活塞与缸体的磨损以及 阀体的的工作可靠性。
❖ 2. 配管设计
❖ 输送管分多种：直管的常用管径有100m、125m、 150m、180m 四种，
❖ 管段长度有0.5m、1.0m、2.0m、3.0m、4.0m 五种。
❖ 弯管的弯曲角度有15°、30°、45°、60° 和90°。
❖ 锥形管：连接混凝土泵或泵车的混凝土缸和 输送管的过渡管道称为锥形管，锥形管处压力损 失大，易产生堵塞。
❖
(4) 施工人员上下频繁，人员交通量大；
❖
(5) 组织管理工作复杂。
高层建筑施工常用的垂直运输机械有： 塔式起重机、 施工外用电梯、 混凝土泵等。
.
3
❖第一节、塔 吊
❖ 一 概述
❖ 1. 塔吊的组成
❖ 塔吊又称塔机或塔式起重机。
❖ 塔式起重机由金属结构部分、机械传动部分、 电气控制与安全保护部分以及与外部支承设施组 成。金属结构部分包括行走台车架、支腿、底架 平台、塔身、套架、回转支承、转台、驾驶室、 塔帽、起重臂架、平衡臂架以及绳轮系统、支架 等。机械传动部分包括起升机构、行走机构、变 幅机构、回转机构、液压顶升机构、电梯卷扬机 构以及电缆卷筒等。
❖ 6) 平衡重
❖ 平衡重的重量约等于吊笼自重加1/2 的额定载重 量，用来平衡吊笼的一部分重量，平衡重通过绕 过主柱顶部天轮的钢丝绳，与吊笼连接，并装有 松绳限位开关。
❖ 7) 电气控制与操纵系统
❖ 电梯的电器装置(接触器、过载保护、电磁制动 器或晶闸管等电器组件)装在吊笼内壁的箱内， 为了保证电梯运行安全，所有电气装置都重复接 地。。
❖ 1. 施工电梯的分类
❖ 施工电梯按施工电梯的动力装置：电动与电动―液 压两种；
❖ 施工电梯按吊厢数量：单吊厢式和双吊厢式；
❖ 施工电梯按承载能力，施工电梯可分为两级(一级能 载重物1t 或人员11～12 人，另一级载重量为2t 或载 乘员24 名)。
❖ 2. 齿轮齿条驱动施工电梯的构成
❖ 施工电梯的主要部件为吊笼、带有底笼的平面主框 架结构、立柱导轨架，驱动装置、电控系统提升系统、 安全装置等。
❖ (2) 应事先对混凝土搅拌运输车行经路线，如桥 涵设施进行详细了解，以利通行；
❖ (3) 混凝土搅拌运输车在运输途中，以低速转动；
❖ (4) 一般情况下，混凝土搅拌运输车运送混凝土 的时间不得超过一小时；
❖ (5) 工作结束后，应按要求用高压水冲洗搅拌筒；
❖ (6) 注意安全。
❖ 二、 混凝土泵 ❖ 商品混凝土的效率高，质量好，劳动强度低。 ❖ 1. 混凝土泵的分类 ❖ 按驱动方式：活塞式泵和挤压式泵， ❖ 使用的动力：机械式活塞泵和液压式活塞泵； ❖ 按推动活塞的介质：油压式和水压式； ❖ 按机动性：固定式泵和移动式，
❖ 3. 塔吊的主要性能参数 ❖ 1) 幅度
❖ 又称回转半径或工作半径，即塔吊回转中心 线至吊钩中心线的水平距离。
❖ 2) 起重量
❖ 起重量是指塔式起重机在各种工况下安全作 业所容许的起吊重物的最大重量，起重量包括所 吊重物和吊具的重量。
❖ 3) 起重力矩
❖ 所谓起重力矩(单位kN·m)指的是塔式起重机 的幅度与相应于此幅度下的起重量的乘积，能比 较全面和确切地反映塔式起重机的工作能力；
.
23
❖第三节 混凝土搅拌运输车与混凝土泵
❖ 采用混凝土泵浇注商品混凝土，是钢筋混凝土现浇结构 层建筑施工中最为常见的混凝土浇注方式。
❖ 一、 混凝土搅拌运输车 ❖ 混凝土搅拌运输车公称容量在2.5m3 以下者、；4～6m3 、
8m3 以上者。
❖ 特点： ❖ (1) 生产率高：6m3 搅拌运输车的装料时间一般约需40～
❖ 2) 按起重臂变幅方法划分 ❖ 类型：起重臂变幅式塔式起重机和起重小
车变幅式塔式起重机。 ❖ 起重臂变幅式塔式起重机： ❖ 起重臂与塔身 ❖ 铰接，变幅时 ❖ 可调整起重臂 ❖ 的仰角；
.
8
❖ 起重小车变幅式塔式起重机： ❖ 起重臂是 ❖ 不变(或可变) ❖ 横梁，下弦装 ❖ 有起重小车， ❖ 变幅简单， ❖ 操作方便， ❖ 并能负载变幅。
❖ 4) 按起重能力划分 ❖ 轻型塔式起重机（ 以起重量0.5～3.0t ） ❖ 中型塔式起重机 （起重量为3.0～15t ） ❖ 重型塔式起重机（起重量为15～40t）
❖ 5) 按塔式起重机使用架设的要求划分 ❖ 固定式、 ❖ 轨道式、 ❖ 附着式
❖
❖ 3、塔吊的特点 ❖ 塔吊一般具有下列特点： ❖ (1) 起重量、工作幅度和起升高度较大； ❖ (2) 360°全回转，并能同时进行垂直、水平运输
❖ (3) 应靠近工地电源变电站；
❖ (4) 工程竣工后，仍留有充足的空间，便于拆卸 塔式起重机并将部件运出现场；
❖ (5) 在一个栋号同时装设两台塔式起重机的情况 下，要注意其工作面的划分和相互之间的配合， 同时还要采取妥善措施防止相互干扰。
❖ 第二节 施 工 电 梯
❖ 施工电梯又称外用施工电梯或施工升降机，是一种 很重要的高层建筑施工用垂直运输机械设备。

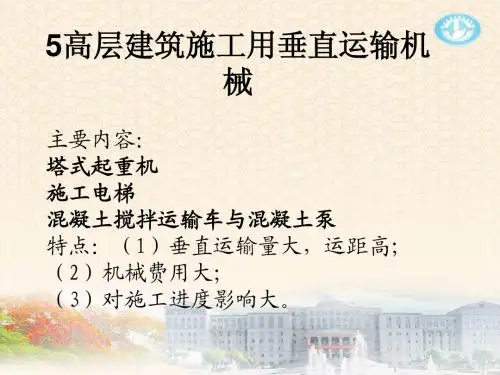

❖第4 章 高层建筑施工用垂直运输机 械
❖ 教学内容：
❖
塔吊；
❖
施工电梯；
❖
混凝土泵。
❖ 教学要求：
பைடு நூலகம்
❖ 了解塔吊、施工电梯基础附壁构造以及混 凝土泵泵管施工要求
❖ 现代高层建筑施工的主要特点是：
❖
(1) 垂直运输量大、运距高；
❖
(2) 结构、水电、装修齐头并进，交叉作
业多，安全隐患大；
❖
(3) 工期紧张；
