电路板元器件缺陷检测研究1. 引言1.1 背景介绍电路板元器件缺陷检测是电子行业中非常重要的一个环节。
随着电子产品的不断发展和普及，对于电路板元器件的质量要求也越来越高，因此需要有高效、准确的检测技术来确保电路板的质量。
电路板元器件缺陷检测研究旨在通过各种技术手段，对电路板上的元器件进行全面、深入的检测，及时发现并修复可能存在的缺陷，保障电路板的正常运行。
随着科技的不断进步，电路板元器件缺陷检测技术也在不断升级和改进。
目前已经出现了许多先进的检测方法，如X射线检测、红外热成像检测、超声波检测等，这些方法大大提高了电路板元器件检测的效率和准确性。
人工智能、大数据等新技术的应用也为电路板元器件缺陷检测带来了新的机遇和挑战。
在这样一个背景下，深入研究和探讨电路板元器件缺陷检测技术具有极其重要的意义，不仅可以提高电路板元器件的质量和可靠性，也有利于推动电子产品产业的发展和进步。
本次研究旨在通过对电路板元器件缺陷检测技术的详细分析和讨论，为相关领域的研究提供参考和借鉴。
【字数：267】1.2 研究目的本研究的目的是通过对电路板元器件缺陷检测技术的深入研究，探索出一种高效准确的检测方法，以提高电路板生产线上的检测效率和产品质量。
通过分析不同的缺陷检测方法和应用案例，进一步探讨目前存在的问题和挑战，以及未来的技术发展趋势。
通过本研究，我们希望能为电路板生产领域提供一些有益的参考和指导，推动该领域的技术创新和进步。
1.3 研究意义电路板元器件缺陷检测是电子制造过程中至关重要的一环。
通过对元器件进行全面和准确的检测，可以有效提高产品质量，减少不良率，降低生产成本。
研究电路板元器件缺陷检测技术的意义主要体现在以下几个方面：电路板元器件缺陷检测技术的研究可以帮助提升电子产品的质量和可靠性。
在电子产品制造中，元器件的质量直接影响产品的性能和使用寿命。
通过及时发现和修复元器件的缺陷，可以有效减少产品在使用过程中出现故障的可能性，提高产品的可靠性，增强用户体验。
pcb电路板检测标准
pcb电路板检测标准PCB（Printed Circuit Board，印刷电路板）的检测标准通常由国际电工委员会（IEC）和国际标准化组织（ISO）等制定。
以下是一些常见的PCB 电路板检测标准和测试方法的总结：1. IPC标准：IPC（Association Connecting Electronics Industries）是一个国际性的电子工业协会，它制定了一系列与PCB 质量和制造相关的标准，如IPC-A-600（关于接受性标准）、IPC-6012（关于高可靠性电子电路板）等。
2. 焊接质量检测：检测焊接质量是PCB 制造中的关键步骤。
这包括焊盘质量、焊丝完整性、焊点间距等。
3. X射线检测：X射线检测用于检测PCB 上隐藏的缺陷，如焊点的冷焊、短路和开路等。
这对于表层组装和多层PCB 特别有用。
4. AOI（自动光学检测）：AOI 系统使用摄像头和图像处理来检测PCB 上的缺陷，如焊点问题、元件位置不准确等。
5. ICT（电子测量测试）：ICT 用于检测电路中的连接和连通性问题。
它通常使用探针接触PCB 上的点，并检查电路的电气特性。
6. 功能测试：功能测试检查PCB 是否能够按预期工作。
这通常涉及应用电压、信号和数据，以验证PCB 的性能。
7. 耐电压和绝缘电阻测试：这些测试用于确保PCB 上的绝缘材料和间隙能够承受电气应力，并防止漏电。
8. 环境测试：环境测试包括温度循环测试、湿度测试和震动测试，以确保PCB 在不同环境条件下的可靠性。
9. 化学分析：化学分析用于检测PCB 材料中的有害物质，如铅、卤素等，以确保符合环保法规。
10. 尺寸和形状检测：检测PCB 的尺寸和形状，以确保其与设计规格相符。
这些检测标准和测试方法的选择取决于PCB 的类型、用途和制造过程。
在PCB 制造过程中，通常会使用多个测试和检测步骤来确保最终产品的质量和可靠性。
需要根据具体情况选择适当的检测方法和标准，以满足产品的要求。
电路板焊接质量检查方法
电路板焊接质量检查方法电路板焊接后，需要对其进行质量检查。
目前对电路板焊接质量的检查方法有目视法、红外探测法、X光透视法、在线测试法等。
在这几种方法中，最经济常用的是目视法，经济方便、简单可行。
其它几种方法需一定的设备支持投资较大，但检查可靠性高。
1.目视法目视法靠人的眼睛直接观察焊点表面的焊接情况，可检查出润湿性不良、焊锡量不适宜、焊盘脱落、桥接、小锡球溅出、焊点无光泽以及漏焊等焊接缺陷。
目视法最简易的工具是放大镜，一般使用带灯的5~10倍固定式放大镜。
它完全适用于密度不高的电路板焊接的检查。
这种工具的缺点是检查人员易疲劳，而较好的目视检查仪器是摄像式屏幕显示检查仪，它的放大倍数可调，最多可达80~90倍。
它通过CCD把板子的焊接部位显示在屏幕上，人们可以像看电视一样观察屏幕。
较高档次的检查仪可在两个方向自动移动电路板焊接，也可自动定位实现对关键部位的检查。
2.红外探测法红外探测法利用红外光束向电路板焊接焊点辐射热量，再检测焊点热量释放曲线是否正常，从而判别该焊点内部是否有空洞，达到间接检查焊接质量的目的。
这种检查方法适合于大批量、自动焊接，且焊盘一致性好、元器件体积差别不大的情况。
否则，其它因素对于焊点散热特性影响太大.误检率就会增大。
由于这种检测方法受到的限制条件较多，毕竟任何一种电路板焊接的焊点大小都会有差别。
因此，在电子产品检测中应用较少。
3.X光透视法X光透视法利用X光透过焊料的能力没有透过铜、硅、FR一4等材料的能力强的特点来显示焊接厚度、形状及质量的密度分布等，这种检测方法适用于看不到的焊点(即隐性焊接)。
它将待测电路板焊接置于X光的通道中，在显示屏上可以看出焊点焊料阻碍X光通过所形成的焊点轮廓。
4.在线测试法在线测试法是用在线测试仪实现的，它通过测试仪上称作“针床”的信号连接部件把电路板焊接上的测试点与测试仪连通。
可以检查电路板焊接的开路、短路及故障元件，也可检查元件的功能，如电阻电容的数值、晶体管的极性等。
基于AOI技术的PCB常见质量缺陷检测

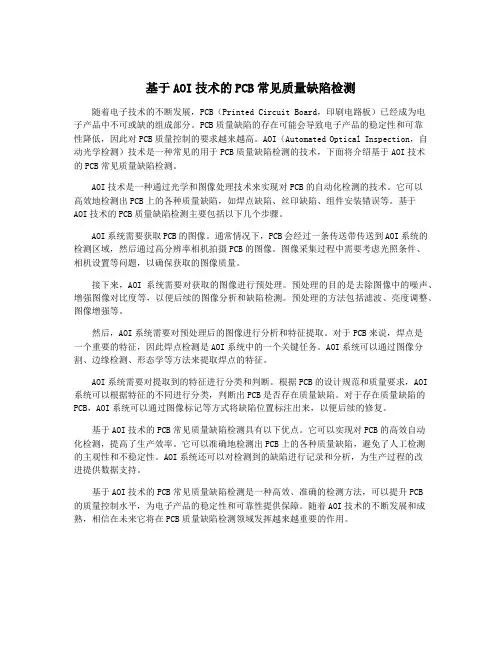

基于AOI技术的PCB常见质量缺陷检测随着电子技术的不断发展，PCB（Printed Circuit Board，印刷电路板）已经成为电子产品中不可或缺的组成部分。
PCB质量缺陷的存在可能会导致电子产品的稳定性和可靠性降低，因此对PCB质量控制的要求越来越高。
AOI（Automated Optical Inspection，自动光学检测）技术是一种常见的用于PCB质量缺陷检测的技术，下面将介绍基于AOI技术的PCB常见质量缺陷检测。
AOI技术是一种通过光学和图像处理技术来实现对PCB的自动化检测的技术。
它可以高效地检测出PCB上的各种质量缺陷，如焊点缺陷、丝印缺陷、组件安装错误等。
基于AOI技术的PCB质量缺陷检测主要包括以下几个步骤。
AOI系统需要获取PCB的图像。
通常情况下，PCB会经过一条传送带传送到AOI系统的检测区域，然后通过高分辨率相机拍摄PCB的图像。
图像采集过程中需要考虑光照条件、相机设置等问题，以确保获取的图像质量。
接下来，AOI系统需要对获取的图像进行预处理。
预处理的目的是去除图像中的噪声、增强图像对比度等，以便后续的图像分析和缺陷检测。
预处理的方法包括滤波、亮度调整、图像增强等。
然后，AOI系统需要对预处理后的图像进行分析和特征提取。
对于PCB来说，焊点是一个重要的特征，因此焊点检测是AOI系统中的一个关键任务。
AOI系统可以通过图像分割、边缘检测、形态学等方法来提取焊点的特征。
AOI系统需要对提取到的特征进行分类和判断。
根据PCB的设计规范和质量要求，AOI 系统可以根据特征的不同进行分类，判断出PCB是否存在质量缺陷。
对于存在质量缺陷的PCB，AOI系统可以通过图像标记等方式将缺陷位置标注出来，以便后续的修复。
基于AOI技术的PCB常见质量缺陷检测具有以下优点。
它可以实现对PCB的高效自动化检测，提高了生产效率。
它可以准确地检测出PCB上的各种质量缺陷，避免了人工检测的主观性和不稳定性。
图像法检测印刷电路板缺陷
图像法检测印刷电路板缺陷随着科技的飞速发展，印刷电路板（PCB）在电子设备中的地位越来越重要。
然而，由于制造过程中的各种因素，印刷电路板常常会出现各种缺陷，如线条缺失、短路、断路等。
这些缺陷会严重影响电子设备的性能和可靠性，因此高效准确地检测印刷电路板的缺陷显得尤为重要。
本文将介绍一种基于图像处理的缺陷检测方法，并对其灵敏度和精度进行分析。
图像法检测印刷电路板缺陷的基本原理是通过对印刷电路板进行图像采集，将采集到的图像转换为数字信号，再利用数字信号处理技术对图像进行处理和分析，从而发现和定位缺陷。
实现方法主要包括以下步骤：获取图像：通过高分辨率相机或扫描仪获取印刷电路板的图像。
预处理：对图像进行预处理，如去噪、增强对比度等，以提高图像质量。
特征提取：提取与缺陷相关的特征，如边缘、颜色等，以便后续分类和识别。
缺陷分类和识别：利用分类器和识别算法对提取的特征进行分类和识别，以区分正常和异常区域。
位置确定：确定缺陷的位置，并记录下来以便后续处理。
为了验证图像法检测印刷电路板缺陷的可行性和有效性，我们进行了一系列实验。
实验流程如下：收集数据：收集具有不同缺陷类型的印刷电路板图像，包括短路、断路、线条缺失等。
数据预处理：对收集到的图像进行预处理，以提高图像质量。
特征提取：提取图像中的特征，包括颜色、边缘等。
测试模型：用测试数据集对训练好的模型进行测试，以评估模型的性能。
灵敏度：图像法检测印刷电路板缺陷的灵敏度较高，能够准确发现大部分缺陷，但对于一些微小缺陷可能有所遗漏。
精度：基于图像处理的缺陷检测方法的精度取决于特征提取和分类器设计的精度，实验表明，该方法对于大部分缺陷类型的识别精度较高，但仍有误检和漏检的情况。
灵敏度：图像法检测印刷电路板缺陷的灵敏度较高，这是因为该方法能够捕捉到图像中的细微变化，从而发现大部分缺陷。
然而，对于一些微小缺陷，由于其与正常区域的差异较小，可能会被遗漏。
精度：实验结果表明，该方法对于大部分缺陷类型的识别精度较高。
电路板表面缺陷检测算法研究

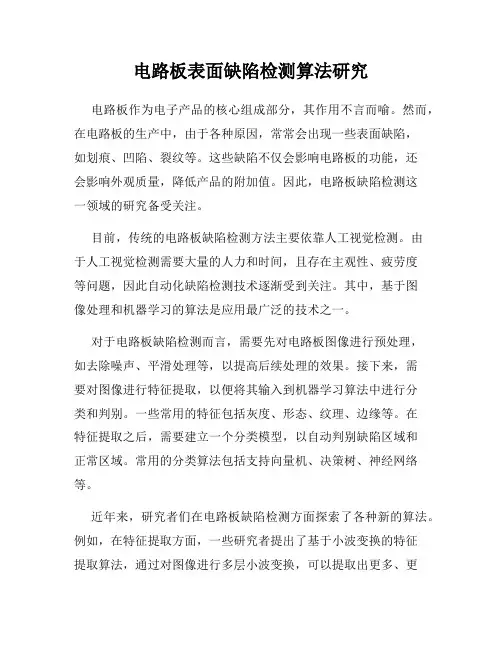

电路板表面缺陷检测算法研究电路板作为电子产品的核心组成部分，其作用不言而喻。
然而，在电路板的生产中，由于各种原因，常常会出现一些表面缺陷，如划痕、凹陷、裂纹等。
这些缺陷不仅会影响电路板的功能，还会影响外观质量，降低产品的附加值。
因此，电路板缺陷检测这一领域的研究备受关注。
目前，传统的电路板缺陷检测方法主要依靠人工视觉检测。
由于人工视觉检测需要大量的人力和时间，且存在主观性、疲劳度等问题，因此自动化缺陷检测技术逐渐受到关注。
其中，基于图像处理和机器学习的算法是应用最广泛的技术之一。
对于电路板缺陷检测而言，需要先对电路板图像进行预处理，如去除噪声、平滑处理等，以提高后续处理的效果。
接下来，需要对图像进行特征提取，以便将其输入到机器学习算法中进行分类和判别。
一些常用的特征包括灰度、形态、纹理、边缘等。
在特征提取之后，需要建立一个分类模型，以自动判别缺陷区域和正常区域。
常用的分类算法包括支持向量机、决策树、神经网络等。
近年来，研究者们在电路板缺陷检测方面探索了各种新的算法。
例如，在特征提取方面，一些研究者提出了基于小波变换的特征提取算法，通过对图像进行多层小波变换，可以提取出更多、更准确的特征信息，从而提高检测精度。
另外，也有一些研究者提出了基于深度学习的方法，如卷积神经网络。
这些方法可以通过无监督或半监督学习来自动学习图像特征，从而提高检测的准确性。
除了以上提到的算法外，还有一些其他的算法也被应用于电路板缺陷检测中。
例如，实现了局部模板匹配和积分图像方法、用于处理非常规缺陷的矩形空间滤波和多尺度分割方法等等，这些算法都具有一定的优点和局限性。
总之，随着人工智能和深度学习等技术的迅速发展，电路板缺陷检测技术也在逐步发展，不断提高精度和效率。
在未来，我们可以期待更多先进的技术和算法被应用于电路板缺陷检测领域，为电子产品质量的保障提供更加可靠和高效的手段。
电路板检测方法
电路板检测方法电路板是电子产品中不可或缺的组成部分，它承载着各种电子元器件，并通过导线将它们连接起来。
因此，电路板的质量直接影响着整个电子产品的性能和稳定性。
为了确保电路板的质量，我们需要对其进行严格的检测。
本文将介绍几种常用的电路板检测方法，希望能为大家提供一些参考。
首先，常见的电路板检测方法之一是目视检测。
目视检测是最直观、最简单的检测方法之一，通过肉眼观察电路板的外观和连接情况来判断其质量。
这种方法的优点是操作简单，成本低廉，但缺点是只能检测到一些表面缺陷，对于一些内部的问题无法发现，因此在实际应用中往往需要结合其他方法一起使用。
其次，X射线检测是一种常用的电路板内部缺陷检测方法。
通过X射线透视，可以清晰地观察到电路板内部的连接情况，包括焊点是否牢固、导线是否连接正常等。
X射线检测可以发现目视检测无法观察到的问题，因此在电路板生产过程中得到了广泛的应用。
不过，X射线检测设备成本较高，操作也需要一定的专业技能，因此在实际使用中需要谨慎操作。
另外，电路板的功能性测试也是非常重要的一种检测方法。
功能性测试是通过给电路板施加一定的电压和信号，来检测其是否能正常工作。
这种方法可以全面地检测电路板的性能，包括输入输出是否正常、各个元器件是否工作正常等。
功能性测试需要专门的测试设备和软件支持，因此在实际应用中需要有一定的技术支持。
最后，热冲击试验是一种针对电路板耐热性能的检测方法。
通过将电路板置于高温环境中，然后突然转移到低温环境中，观察其是否出现裂纹或其他损坏情况，来判断其耐热性能。
这种方法可以有效地检测电路板在温度变化时的稳定性，对于一些高温环境下使用的电子产品尤为重要。
综上所述，电路板的质量检测是电子产品生产过程中不可或缺的一环。
通过目视检测、X射线检测、功能性测试和热冲击试验等多种方法的综合应用，可以有效地确保电路板的质量，提高电子产品的性能和可靠性。
希望本文介绍的电路板检测方法能为大家在实际生产中提供一些帮助。
电路板常用的十种检测方法
电路板常用的十种检测方法电路板的检测方法是确保电路板质量的关键。
以下是电路板常用的十种检测方法：1.目视检查：这是最简单和最常用的检测方法。
通过人工检查电路板上的元件和焊接点，确保没有损坏、错误或缺陷。
2.X射线检测：X射线检测可以用于检查焊点的质量和连接是否牢固。
它可以检测焊点的位置和焊接连接是否正确。
3.红外线检测：红外线检测用于检测焊点的温度。
通过红外线探测器，可以检测焊点的温度是否均匀和适当。
4.热传导检测：热传导检测用于检测电路板上的热量传递效果。
它可以检测散热器的性能和是否存在导热问题。
5.电磁干扰检测：电磁干扰检测用于检测电路板上的电磁干扰。
通过放置电磁干扰传感器，可以检测线路上的电磁干扰是否超过可接受的范围。
6.电压和电流测试：电压和电流测试用于检测电路板上的电压和电流是否符合设计规格。
通过测试仪器，可以测量电路板上的电压和电流数值。
7.同步检测：同步检测用于检测电路板上不同部分之间的同步性。
它可以检测电路板上的时序问题或时钟信号同步性的错误。
8.接地电阻测试：接地电阻测试用于检测电路板的接地系统是否正常工作。
通过检测电阻值，可以确定接地系统的有效性。
9.尺寸测量：尺寸测量用于检测电路板上元件和孔径的尺寸是否符合设计规格。
通过使用千分尺或测量仪器，可以测量电路板上的尺寸。
10.功能测试：功能测试用于检测电路板是否能正常工作。
通过对电路板施加正常工作条件，然后使用测试仪器检查输出，可以确定电路板的功能性能。
总结起来，电路板常用的十种检测方法包括目视检查、X射线检测、红外线检测、热传导检测、电磁干扰检测、电压和电流测试、同步检测、接地电阻测试、尺寸测量和功能测试。
这些检测方法可以确保电路板的质量和性能，保证其在实际应用中的可靠性和稳定性。
基于YOLOv5的印刷电路板表面缺陷检测
基于YOLOv5的印刷电路板表面缺陷检测目录一、内容简述 (1)1. 项目背景 (1)2. 研究目的与意义 (2)二、印刷电路板表面缺陷概述 (3)三、YOLOv5技术介绍 (4)四、基于YOLOv5的印刷电路板表面缺陷检测系统设计 (6)1. 系统架构设计 (7)2. 数据采集与处理模块设计 (8)3. YOLOv5模型训练模块设计 (9)4. 缺陷识别与分类模块设计 (10)五、系统实现与实验分析 (11)1. 数据集准备与标注 (13)2. 模型训练与调优 (14)3. 系统测试与性能评估 (15)六、系统优化与改进策略 (16)一、内容简述本篇文档旨在深入探讨基于YOLOv5的印刷电路板（PCB）表面缺陷检测方法。
随着电子科技的飞速发展，电子产品已广泛应用于各个领域，而PCB作为电子产品的核心组件，其质量直接影响到电子设备的性能和可靠性。
及时、准确地检测PCB表面的缺陷至关重要。
YOLOv5作为当前最先进的目标检测算法之一，以其高效、准确的特点在图像识别领域取得了显著成果。
将YOLOv5应用于PCB表面缺陷检测，不仅可以提高检测效率，还能降低人工检测的成本，具有很高的实用价值。
本文档将详细阐述基于YOLOv5的PCB表面缺陷检测方法的整体架构、网络结构、训练策略以及优化方法等方面的内容。
通过阅读本文档，读者可以了解如何利用YOLOv5算法快速、准确地检测PCB表面的各种缺陷，为电子产品的质量控制和检测提供有力支持。
1. 项目背景印刷电路板(PCB)是现代电子设备中至关重要的组件，其表面缺陷可能导致设备性能下降、短路、甚至故障。
随着科技的不断发展，对印刷电路板的质量要求也越来越高，因此对印刷电路板表面缺陷进行快速、准确的检测显得尤为重要。
传统的人工缺陷检测方法耗时且效率低下，而基于深度学习的方法，如卷积神经网络(CNN),已经在许多领域取得了显著的成功，如图像识别、物体检测等。
基于深度学习的目标检测算法YOLOv5在计算机视觉领域取得了重要突破。
基于AOI技术的PCB常见质量缺陷检测
基于AOI技术的PCB常见质量缺陷检测AOI（Automated Optical Inspection）技术是一种利用光学和计算机视觉技术进行自动检测的技术，能够高效快速地检测PCB（Printed Circuit Board，印刷电路板）上的常见质量缺陷。
本文将介绍基于AOI技术的PCB常见质量缺陷检测。
一、AOI技术的原理AOI技术利用摄像头和光源对PCB进行扫描和拍照，然后利用计算机视觉算法对图像进行处理和分析，从而检测PCB上的质量缺陷。
常用的AOI技术包括2D AOI和3D AOI两种。
2D AOI技术是通过2D图像进行检测，主要用于检测PCB表面的缺陷，如焊盘缺陷、引脚错位等。
2D AOI技术通过比对参考图像和实际图像之间的差异来判断是否存在缺陷。
3D AOI技术是通过3D图像进行检测，主要用于检测PCB上的立体缺陷，如焊盘高度不均、元件偏离等。
3D AOI技术利用投影光源对PCB进行照射，然后通过摄像头获取反射光来获得PCB的三维图像，从而进行缺陷检测。
1. 焊盘缺陷检测：焊盘是连接元件和PCB的重要部分，常见的焊盘缺陷包括焊接虚焊、短路、漏焊等。
AOI技术可以通过检测焊盘的外观形状、焊接质量等来判断是否存在焊盘缺陷。
2. 元件错位检测：元件错位是指元件位置偏离设计要求的情况，可能导致电路连接错误或者无法正常工作。
AOI技术可以通过比对实际元件位置和设计位置之间的差异来检测元件错位。
1. 快速高效：AOI技术可以高速地对PCB进行扫描和检测，能够大大提高PCB的生产效率。
3. 检测灵敏度高：AOI技术具有高分辨率和高灵敏度，能够准确地检测PCB上的微小缺陷。
4. 数据可追溯性：AOI技术可以将检测结果进行记录和保存，具有良好的数据管理和追溯性。
基于AOI技术的PCB常见质量缺陷检测具有快速高效、自动化程度高、检测灵敏度高和数据可追溯性等优势，可以提高PCB的质量和生产效率。
随着AOI技术的不断发展，相信在未来会有更多的创新和应用。
基于AOI技术的PCB常见质量缺陷检测
基于AOI技术的PCB常见质量缺陷检测随着电子产品市场的不断发展，印刷电路板（PCB）作为电子器件的重要组成部分，其质量问题也备受关注。
为了保证PCB的质量，不断推动着检测技术的进步和升级，其中AOI（Automated Optical Inspection）技术就是其中之一。
AOI技术是一种利用光学原理和图像处理技术进行检测的技术，它能够高效、精准地检测PCB上的各种质量缺陷。
下面将介绍基于AOI技术的PCB常见质量缺陷检测的相关内容。
一、AOI技术的原理AOI技术通过 CCD/CMOS相机和图像处理系统，利用光学原理捕捉电子元件图像，然后通过图像处理和分析算法，检测并分析电路板上的各种缺陷。
整个检测过程是自动化的，高效、快速、准确，减少了人为操作的误差，大大提高了检测效率和质量。
1. PCB焊接质量检测：AOI技术可以检测PCB焊接位置的焊点是否饱满、是否存在焊接偏差、短路、开路等现象。
2. 元器件检测：AOI技术可以检测电容、电阻、二极管等元器件的极性、封装缺陷等情况。
3. 电路板布局检测：AOI技术可以检测PCB布局是否符合设计规范，是否存在元器件错位、错漏装等情况。
5. 印刷质量检测：AOI技术可以检测PCB的标识、文字、图案等印刷质量是否清晰、工艺是否规范。
1. 焊点质量缺陷检测在PCB制造过程中，焊接是一个关键工艺环节，焊点的质量直接关系到PCB的可靠性和稳定性。
AOI技术能够对PCB上的焊点进行高效检测，并识别出各种焊点质量缺陷，包括：（1）焊接偏差：即焊点位置偏移，可能导致焊盘间的短路或开路。
（2）短路和开路：焊点短路和开路是焊接质量的常见问题，AOI技术能够精准检测出焊点间的短路和开路现象。
（3）虚焊和断焊：虚焊和断焊是指焊点未完全连接或连接不牢固的情况，AOI技术可以高效识别虚焊和断焊现象。
通过AOI技术的焊点质量缺陷检测，可以及时发现和修复焊点质量问题，提高PCB的可靠性和稳定性。
基于深度学习的PCB缺陷检测技术
标题：基于深度学习的PCB缺陷检测技术在科技的大海中，深度学习技术犹如一艘破浪前行的巨轮，其巨大的潜力和影响力正逐步改变着制造业的面貌。
特别是在印制电路板（PCB）的生产领域，基于深度学习的缺陷检测技术正在引领一场质的飞跃。
这项技术如同一位精准无误的医生，通过先进的“X光眼”对每一块电路板进行全面体检，确保每一个电子脉络的健康流通。
传统的PCB检测方法依赖于人工或简单的自动化设备，这不仅效率低下，而且准确性也难以保证。
相比之下，深度学习技术的介入就像是在这个领域注入了一剂强心针。
它能够通过大量样本的学习，自动识别出电路板上的微小瑕疵，无论是头发丝般的裂纹还是难以察觉的划痕，都逃不过它的法眼。
然而，尽管深度学习技术在PCB缺陷检测中的应用带来了显著的效率和精度提升，我们也必须正视其中潜藏的技术挑战和道德风险。
深度学习模型的训练需要大量的数据，这就要求我们必须先拥有庞大且标记准确的数据库。
数据的收集、处理和标记过程既繁琐又昂贵，这对于许多中小型企业来说无疑是一大障碍。
此外，深度学习模型的“黑箱”特性也是一个不容忽视的问题。
虽然它们能够提供高准确率的检测结果，但往往缺乏透明的决策过程。
这就像是我们信任一个专业的医生，却无法理解其复杂的医疗报告一样。
在关键的工业应用中，这种不透明性可能导致严重的后果，特别是在出现误判时，我们甚至难以追溯错误的根源。
面对这些挑战，业界已经在努力寻找解决方案。
一些前沿的研究正在尝试通过改进算法来减少对大数据的依赖，同时提高模型的可解释性。
例如，通过集成学习等技术，可以融合多个小模型的判断，不仅提高了检测的准确性，还增强了结果的可解释性。
尽管道路曲折，但基于深度学习的PCB缺陷检测技术无疑为制造业的未来描绘了一幅光明的图景。
它就像一座灯塔，指引着行业朝着更高效、更智能的方向前进。
正如古人云：“工欲善其事，必先利其器。
”随着这门技术的不断进步和完善，我们有理由相信，在不远的将来，它将帮助电子制造业迎来一个无缺陷的新时代。
基于AOI技术的PCB常见质量缺陷检测
基于AOI技术的PCB常见质量缺陷检测现代电子产品的核心是PCB（Printed Circuit Board，印制电路板）。
PCB通常由铜箔和介质材料组成，用于连接和支持电子元器件。
随着电子产品市场的扩大和要求的增加，PCB也需要更高的质量标准。
检测PCB的缺陷是确保高质量的PCB生产的重要步骤。
AOI（Automated Optical Inspection）技术，即自动光学检测技术，能够帮助生产商检测PCB的质量缺陷。
它使用高分辨率的相机和图像处理软件来扫描PCB板，并检测缺陷。
AOI技术可以检测许多常见的PCB缺陷。
1. 短路：短路是由于PCB上的两个以上的导线之间的误接触而引起的。
缺陷的位置通常是在电子元件之间的针脚周围。
AOI技术能够逐行扫描和检测导线之间的距离，以检测是否存在短路。
3. 过流：过流是由于电路所允许的电流超过元件的最大负载而引起的。
缺陷的位置通常在电子元件的内部或针脚之间。
AOI技术可通过检测电子组件上的电阻值来检测过流。
4. 焊缺陷：焊点是将元件和PCB板焊接在一起的关键步骤。
缺陷的位置通常在焊接点周围。
AOI技术可以检测焊接点和焊接质量来检测焊缺陷。
5. 元件放错：元件放错是将元件（如电阻）放在PCB板上错误的位置上。
缺陷的位置通常在PCB板上，但不在元件的预期位置上。
AOI技术可以使用模板匹配来检测元件放错。
6. 异物：异物是不应该出现在PCB板上的任何物体。
这些物体可能会导致导线之间的接触，造成短路。
缺陷的位置可能是在PCB板上的任何地方。
AOI技术可通过检测PCB板上的颜色和大小来检测异物。
总之，AOI技术可以帮助生产厂商检测PCB的质量缺陷。
使用AOI技术可以提高生产效率和产品的质量，减少需要手动检查和修复PCB的时间和成本。
随着AOI技术的不断改进，它将继续发挥其在PCB质量检测中的重要作用。
电路板检测方案
电路板检测方案引言电路板生产过程中的质量控制是确保电路板质量的关键。
其中，电路板检测是一项重要的环节，用于检查电路板制造过程中的可能缺陷，以确保产品的性能和可靠性。
本文将介绍一种电路板检测方案，包括该方案的原理、步骤和应用场景。
方案原理该电路板检测方案基于视觉技术，通过对电路板表面的图像进行分析来检测电路板的缺陷。
该方案包括以下几个关键步骤：1.图像采集：使用高分辨率的相机和合适的光源对电路板进行图像采集，以获取电路板表面的清晰图像。
2.图像预处理：对采集到的电路板图像进行预处理，包括去噪、图像增强等操作，以提高后续图像分析算法的准确性和稳定性。
测电路板上的缺陷，例如，使用边缘检测、模板匹配、特征提取等技术来分析图像并找出缺陷区域。
4.结果分析：根据检测到的缺陷，对电路板进行分类和评估，以确定其质量和可靠性。
检测步骤下面是实施该电路板检测方案的一般步骤：1.准备设备：在检测过程中，需要准备一台高分辨率的相机、适当的照明设备和一台计算机用于处理图像和运行检测算法。
2.图像采集：将电路板放置在适当的位置，并使用相机进行图像采集。
确保图像清晰且包含电路板的完整表面。
3.图像预处理：对采集到的图像进行预处理，包括去噪、增强对比度等操作。
这些步骤可以使用图像处理软件或编程语言（如Python）实现。
路板上的缺陷。
可以根据具体需求选择合适的算法，并使用相应的编程语言进行实现。
5.结果分析：根据检测结果对电路板进行分类和评估。
可以通过设定阈值来确定缺陷的严重程度，并生成报告或记录缺陷的位置和特征。
应用场景这种电路板检测方案可以应用于各种电路板生产和质检场景，如：•电子设备制造：在制造电子产品时，使用该方案来检测电路板上的缺陷，确保产品的性能和可靠性。
•自动化生产线：将该方案集成到自动化生产线中，实现对电路板的实时检测和分类，提高生产效率和质量。
•维修和维护：在维修和维护电子设备时，通过检测电路板上的缺陷，快速定位和修复故障。
基于AOI技术的PCB常见质量缺陷检测
基于AOI技术的PCB常见质量缺陷检测AOI技术全称为自动光学检测技术，是一种高效、准确的PCB（Printed Circuit Board，印刷电路板）质量检测方法。
与传统的人工目测相比，AOI技术具有高速、高精度、全面检测等优势，大大提高了PCB质量检测的效率和准确性。
本文将介绍基于AOI技术的PCB常见质量缺陷检测方法，以帮助读者了解此项技术在PCB生产中的应用。
一、AOI技术概述自动光学检测技术（AOI）是一种通过相机和图像识别算法对PCB进行检测的技术。
它能够高速、高精度地检测PCB上的各种质量缺陷，如焊接质量问题、元件安装错误、器件缺失、短路和开路等问题。
通过对PCB表面进行全面扫描和检测，AOI技术可以快速识别出潜在的质量问题，帮助生产厂家提前发现并解决问题，确保产品质量。
基于AOI技术的PCB质量缺陷检测方法主要包括设备和软件两部分。
设备方面，通常采用高分辨率相机、光源、运动系统等硬件设备；软件方面，则是通过图像处理、算法分析等技术实现对图像数据的处理和识别。
这些设备和软件共同作用，使得AOI技术能够实现对PCB质量缺陷的准确检测。
1.焊点质量问题检测焊接是PCB生产中非常重要的一环，焊接质量的好坏直接影响到整个产品的性能。
通过AOI技术，可以实现对焊接点的检测，包括焊接完整性、焊料的分布均匀性、焊接角度等多个方面的分析。
AOI设备通过高精度的相机和图像处理软件，可以清晰地观察到焊接点的细节，从而实现对焊接质量的准确判断。
2.元件安装错误检测在PCB组装的过程中，可能会出现元件安装错误的情况，例如元件的位置偏差、方向错位、漏装等问题。
AOI技术可以通过相机对元件进行高精度的扫描和识别，实现对元件位置、方向、型号等信息的实时检测，能够准确判断元件是否安装正确、是否存在错位或漏装等问题。
3.器件缺失检测在PCB生产过程中，有时会出现器件缺失的情况，例如电阻、电容等元件未能完全安装到PCB上。
基于AOI技术的PCB常见质量缺陷检测
基于AOI技术的PCB常见质量缺陷检测随着电子产品的不断发展和普及，PCB（Printed Circuit Board，印刷电路板）作为电子产品的核心组成部分，其质量缺陷检测变得尤为重要。
而在PCB的生产中，基于AOI （Automatic Optical Inspection，自动光学检测）技术的质量检测正逐渐成为主流。
本文将就基于AOI技术的PCB常见质量缺陷检测进行介绍。
一、 AOI技术原理AOI技术是通过对PCB进行高分辨率的数字图像采集，以及先进的图像处理算法和人工智能技术，实现对PCB表面元件的检测和质量缺陷的分析。
其原理主要包括图像采集和图像处理两个部分。
1. 焊接质量缺陷焊接是PCB生产过程中一个非常重要的环节，而焊接质量的好坏直接影响着整个电子产品的性能和可靠性。
通过AOI技术，可以对PCB焊接部分进行检测，主要包括以下几个方面：a) 焊接质量不良，如未焊、错位焊、偏斜焊、高度不足等；b) 电路短路和开路，如焊接后的短路和开路；c) 焊接引脚损伤，如引脚变形或损坏等。
通过AOI技术的图像采集和图像处理，可以对焊接部分进行高精度的检测和分析，实现对焊接质量缺陷的准确识别和定位。
2. 元件安装质量缺陷a) 元件安装不良，如漏装、反装、位置偏移等；b) 元件位置不准，如位置偏移、旋转不正等；c) 元件损坏或变形，如元件引脚变形、外观损坏等。
3. 特殊元件检测在PCB的生产过程中，一些特殊元件的检测也是非常重要的。
对具有特殊加工工艺的元件，如BGA（Ball Grid Array）芯片，需要进行焊接质量检测和焊球的状况检测，而AOI 技术可以对这些特殊元件进行高精度的检测和分析。
4. PCB表面缺陷检测除了元件的安装和焊接质量缺陷之外，PCB表面的一些缺陷，如划伤、污染、氧化等，也会影响到整个PCB的电性能和可靠性。
通过AOI技术的图像采集和图像处理，可以对PCB 表面的缺陷进行快速、准确的检测和识别。
x光机检测电路板 原理
x光机检测电路板原理x光机检测电路板是一种非接触式的无损检测技术，通过利用x射线对电路板进行扫描和成像，以检测电路板中的缺陷或错误。
这种技术在电子制造行业中得到广泛应用，可以帮助制造商提高电路板的可靠性和品质。
x光机检测电路板的原理主要基于x射线的特性。
x射线是一种高能电磁波，具有很强的穿透能力，可以穿透几厘米甚至更厚的材料。
在电子制造过程中使用的x光机通常使用硬x射线，其能量较高，穿透性强，可以更好地检测电路板的内部结构。
x光机检测电路板的设备主要由x光源、检测器、控制系统和成像系统组成。
x光源产生高能x射线，并通过装置中的通道射向电路板。
x射线在穿过电路板时会与不同材料发生相互作用，产生散射和吸收。
检测器会感测到经过电路板后的x射线强度的变化，并将其转化为电信号。
控制系统负责控制x光源的工作时间和强度，以及控制成像系统的工作方式。
成像系统会将检测到的信号转化为图像，并将图像显示在监视器上。
通过分析图像，操作员可以检测到电路板上的缺陷，如焊点不良、短路、断路、虚焊等。
x光机检测电路板具有以下几个优点：1.高灵敏度：x射线可以穿透电路板的外层，检测到内部的缺陷，如焊接不良、孔洞、层间短路等。
2.高分辨率：x光机能够提供高分辨率的图像，能够清晰显示电路板的细微缺陷，帮助操作员更准确地判断是否有问题。
3.高效性：x光机可以快速地对电路板进行全面扫描，并在短时间内生成图像，提高了生产效率。
4.非接触式检测：x光机的检测过程是非接触式的，不会对电路板造成损害或影响其性能。
5.应用广泛：x光机检测电路板的技术可以适用于多种电子产品，如手机、电脑、电视机等。
x光机检测电路板的应用范围广泛，涵盖了电子制造的各个环节。
在电路板生产过程中，x光机可以用于焊点检测、层间连接检测、线路分离检测等。
此外，x光机还可以在电路板组装后进行最终的全面检测，以确保产品质量。
总之，x光机检测电路板是一种高效、高灵敏度的无损检测技术，可以帮助制造商提高产品质量和可靠性。
基于AOI技术的PCB常见质量缺陷检测
基于AOI技术的PCB常见质量缺陷检测随着电子产品的普及，PCB（Printed Circuit Board，印制电路板）作为电子产品的核心部件，也变得越来越重要。
此时，制造PCB的质量问题也变的越来越重要。
为了保证PCB的质量，检测质量缺陷变得越来越重要。
在PCB制造中，质量缺陷可能导致设备故障、维修等。
因此，各种PCB质量缺陷检测技术正在不断发展，如传统的光学检查、手动检查等方式正在逐渐被AOI（Automatic Optical Inspection，自动光学检查）所取代。
AOI是一种计算机视觉技术，用于检查PCB板上的质量缺陷。
AOI系统利用高清晰度的相机和计算机处理软件，可以快速、准确地检测PCB板上的质量缺陷。
AOI技术可以检测以下常见PCB质量缺陷：1. 焊点缺陷：焊线打断、过渡或缺失焊点是PCB连接器和元器件之间的重要连接部分。
焊点缺陷可能会导致PCB不稳定或无法正常工作。
AOI技术可以有效地检测焊点的缺陷和异常，确保焊点的准确性和可靠性。
2. 丝印错误：错误的元件信息或位置PCB上的丝印是一种为元器件提供视觉参考的标记。
如果丝印错误，可能会导致元器件安装错误或故障。
AOI技术可通过利用高分辨率相机来检测丝印的红色、绿色和蓝色通道以及二值图像，可以快速准确地识别丝印错误。
3. 元件缺失或错误PCB元器件的正确性和完整性是保证PCB质量的重要因素。
AOI技术可以检测元件的位置和存在，并识别错误的元件类型或缺失的元件。
这有助于保证PCB元件的完整性和正确性，确保PCB的功能和可靠性。
4. 外观缺陷：缺陷、裂缝或划痕等PCB上的外观缺陷可能会导致PCB电路不稳定或无法正常工作。
AOI技术可以通过颜色、纹理和形状的分析来检测外观缺陷，实现对PCB表面缺陷的快速准确检测。
总的来说，AOI可以快速、准确地检测PCB生产中的质量缺陷，并帮助生产商提高生产效率和降低生产成本。
PCB电路板的3个检测方法
PCB电路板的3个检测方法PCB是指印刷电路板，是一种通过印刷的方式在绝缘基板上形成导电线路和组件安装位置的电子元器件的载体。
在PCB的生产和组装过程中，需要进行严格的检测以确保电路板的质量和可靠性。
下面将介绍三种常用的PCB电路板检测方法。
第一种方法是目视检查。
目视检查是最简单、最常用的一种检测方法。
生产过程中，工人可以通过肉眼观察电路板的外观、焊接质量等方面来判断其质量。
例如，工人可以检查焊盘的锡浆是否均匀涂覆，焊点是否光亮，器件是否正确安装等。
目视检查可以快速发现一些明显的不良问题，但是对于一些微小的质量问题可能无法发现。
第二种方法是电子测试。
电子测试是利用电子测试仪器对电路板进行全面的电性能测试。
可以通过测试仪器来检测电路板的导通性、绝缘性、电阻、电容、电感等参数。
通过电子测试可以快速、准确地检测到电路板中的故障和不良问题，是一种非常有效的检测方法。
电子测试可以用于检测PCB的每个电气连接、元器件的正确性以及电路板整体的电性能。
第三种方法是X射线检测。
X射线检测是一种非常精密、高度自动化的检测方法。
通过将电路板置于X射线源下，利用X射线的穿透特性来观察电路板内部的结构和元器件安装情况。
X射线检测可以检测到一些难以通过目视检查和电子测试检测到的问题，例如焊点内部的气泡、结构缺陷等。
X射线检测可以提供高分辨率的图像，可以帮助工人发现电路板的隐藏问题，提高产品的质量和可靠性。
除了以上三种方法之外，还有一些其他的PCB电路板检测方法，如红外热成像检测、声音检测等。
这些方法可以根据具体的检测需求和设备条件选择使用，以达到检测的目的。
总之，PCB电路板的检测是确保电路板质量和可靠性的重要环节。
目视检查、电子测试和X射线检测是常用的三种检测方法。
通过这些方法的组合使用，可以有效地发现电路板中的不良问题和潜在风险，提高PCB电路板产品的质量和可靠性。
电路板检测方法
电路板检测方法首先，我们可以采用目视检查的方法。
通过肉眼观察电路板的焊接点、元器件的安装位置、线路连接情况等，来初步判断电路板的质量。
这种方法简单直观，可以快速发现一些明显的质量问题，但是对于一些微小的缺陷很难发现，因此需要配合其他方法进行检测。
其次，可以利用X射线检测技术。
X射线可以穿透电路板，将电路板内部的结构和连接情况显示在荧光屏上，从而可以观察到电路板内部的焊接质量、元器件连接情况等。
这种方法可以发现一些肉眼难以观察到的缺陷，对于复杂电路板的检测非常有效。
另外，还可以利用红外热像仪进行检测。
红外热像仪可以将电路板表面的温度分布显示在屏幕上，通过观察温度分布图可以发现电路板上的热点、短路等问题。
这种方法非常适合于发现电路板上的热敏元器件的质量问题，对于一些隐蔽的缺陷有很好的检测效果。
除此之外，还可以采用高分辨率显微镜进行检测。
通过显微镜可以放大电路板上微小的元器件和焊接点，以便观察其表面形貌和连接情况。
这种方法对于发现微小的焊接缺陷、元器件损坏等问题非常有效。
最后，可以利用电路板测试仪进行全面的电气参数测试。
通过测试仪可以对电路板的电阻、电容、电感等参数进行全面的测试，从而可以判断电路板的电气性能是否符合要求。
这种方法可以全面、准确地评估电路板的质量，是电路板质量检测的重要手段之一。
综上所述，电路板的检测方法多种多样，可以根据电路板的特点和质量要求选择合适的检测方法。
在实际生产中，可以根据需要采用单一的检测方法，也可以结合多种方法进行综合检测，以确保电路板质量符合要求。
希望本文介绍的电路板检测方法能够对大家有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
