几种VGA信号长距离传输方案的比较随着工程规模的扩大，VGA信号长距离（大于100米）和超长距离（大于500米）的应用不断出现，单纯靠电缆的传输方式明显不适应使用的要求，所幸的是，随着技术的发展，不断有新的传输方式出现，使这类应用成为可能。
本文主要比较几种目前可实用的传输方式：1、模拟电缆加电缆均衡器（EQ）；2、CAT5网线加网线均衡传输设备；3、数字方式，用DVI电缆加DVI电缆均衡器；4、利用光纤传输。
主要比较：适用长度，指标情况评价及成本情况评价等。
一. 模拟电缆（RGB电缆）加电缆均衡器以前有拙文专门介绍电缆的传输特性，电缆特性主要表现在幅频特性与群延时特性，见图H中的兰色曲线（紫色线为基准线），造成的结果表现在图像模糊，变暗和拖尾（甚至重影）现象。
纯就幅频特性而言，如左图（图H），要设法进行增益补偿，可用电缆长线均衡器（EQ），EQ的其幅频特性曲线如左图（C图），补偿后合成的曲线为左图（F 图）。
取几个特殊点对比补偿的情况：电缆（150米，RG59）100MHZ 点，衰减-12dB（参考点为-10dB）电缆均衡器在100MHZ点，曲线明显在0dB以上，估计有+10dB左右（兰色曲线），合成后的曲线在100MHZ点为-3dB左右，就是说，纯按幅频特性而言，电缆均衡器可将- 12dB左右的曲线提升到-3dB左右，对幅频特性补偿效果明显。
同样对群延时特性造成的拖尾也明显有效，但由于均衡器是靠外挂的几级补偿网络的方式进行补偿的，组合的方式有限，一般为8级或16级调整，无法精确弥补衰减，同时，可能存在幅频特性补偿效果较好但群延时特性不足或反之的情况。
图H图C图F电缆均衡器评估：1、可调整幅频特性，解决模糊问题；2、可调整群延时特性，解决拖尾问题；3、可调整增益情况，解决变暗问题；4、调整级数有限，不够精确；5、未改变传输基理，未取得其它好处；6、在100~200米范围内有效；7、成本较低。
二．网线（不等长CAT5网线）加均衡器网线的传输特性比电缆线要差（据说100米在-12dB以上，由于CAT5线径很小，比75-2线要细，估计应远大于此值），由于是平衡传输，目前不易测出曲线。
vga信号放大器的基本原理

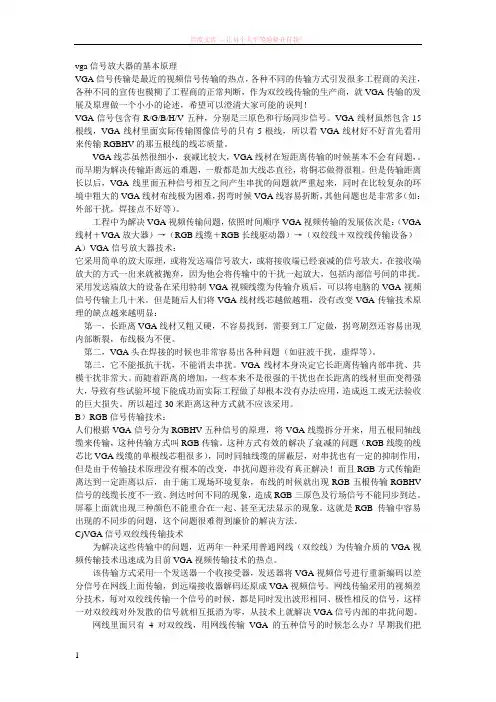

vga信号放大器的基本原理VGA信号传输是最近的视频信号传输的热点，各种不同的传输方式引发很多工程商的关注，各种不同的宣传也模糊了工程商的正常判断，作为双绞线传输的生产商，就VGA传输的发展及原理做一个小小的论述，希望可以澄清大家可能的误判！VGA信号包含有R/G/B/H/V五种，分别是三原色和行场同步信号。
VGA线材虽然包含15根线，VGA线材里面实际传输图像信号的只有5根线，所以看VGA线材好不好首先看用来传输RGBHV的那五根线的线芯质量。
VGA线芯虽然很细小，衰减比较大，VGA线材在短距离传输的时候基本不会有问题，。
而早期为解决传输距离远的难题，一般都是加大线芯直径，将铜芯做得很粗。
但是传输距离长以后，VGA线里面五种信号相互之间产生串扰的问题就严重起来，同时在比较复杂的环境中粗大的VGA线材布线极为困难，拐弯时候VGA线容易折断，其他问题也是非常多（如：外部干扰，焊接点不好等）。
工程中为解决VGA视频传输问题，依照时间顺序VGA视频传输的发展依次是：（VGA 线材＋VGA放大器）→（RGB线缆＋RGB长线驱动器）→（双绞线＋双绞线传输设备）A）VGA信号放大器技术：它采用简单的放大原理，或将发送端信号放大，或将接收端已经衰减的信号放大。
在接收端放大的方式一出来就被抛弃，因为他会将传输中的干扰一起放大，包括内部信号间的串扰。
采用发送端放大的设备在采用特制VGA视频线缆为传输介质后，可以将电脑的VGA视频信号传输上几十米。
但是随后人们将VGA线材线芯越做越粗，没有改变VGA传输技术原理的缺点越来越明显：第一，长距离VGA线材又粗又硬，不容易找到，需要到工厂定做，拐弯剧烈还容易出现内部断裂，布线极为不便。
第二，VGA头在焊接的时候也非常容易出各种问题（如驻波干扰，虚焊等）。
第三，它不能抵抗干扰，不能消去串扰。
VGA线材本身决定它长距离传输内部串扰、共模干扰非常大。
而随着距离的增加，一些本来不是很强的干扰也在长距离的线材里面变得强大，导致有些试验环境下能成功而实际工程做了却根本没有办法应用，造成返工或无法验收的巨大损失。
VGA差分信号处理技术及远程传输系统-精选文档
VGA差分信号处理技术及远程传输系统-精选文档VGA差分信号处理技术及远程传输系统0.引言目前大多数计算机与外部显示设备之间都是通过模拟VGA 接口连接。
而对于LCD等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。
在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。
利用差分技术传输视频信号，是近两年来发展起来的一项新技术，迅速成为目前VGA 视频传输技术的热点。
本文着重讨论高分辨率VGA模拟差分信号在西安地铁二号线车辆PIS系统中的处理技术及远程传输应用。
1.模拟视频的差分信号远程传输原理基于VGA差分信号技术的视频传输系统，实现了数字视频的实时远距离传输，方案通用性和可扩展性强，可应用到更高帧频和分辨率的视频传输系统，也可应用到多路视频传输系统。
该系统降低线路上的信号衰减和感染，来实现视频图像解码，从而实现视频信号的远距离传输。
2.VGA信号远程传输系统概述西安地铁二号线车辆PIS视频解码分频器中的VGA信号发送端选用的是带同步编码的三路差分双绞线驱动器EL4543，用于驱动双绞线传输的高分辨率复合视频号。
VGA视频的R/G/B三原色信号，水平和垂直同步信号（ Hsync和Vsync ）被传送到一个内部逻辑编码电路，混入R/G/B信号中传输，把同步信号编码为三个不同电平的离散信号，再在远端进行分离解码。
同步信号被编码在每个RGB差分信号的共模信号中，在远程接收端通过EL5375差分接收EL82011S的同步解码，实现高分辨率VGA信号的解码，还原成清晰的视频信号接入本地VGA接口。
4.差分信号消除串扰和干扰的原理而作为差分信号传输媒介的双绞线中，干扰主要来自外部干扰和同一电缆内部各线对之间的相互串扰。
因为控制'基准'电压，所以能够很容易地识别小信号，从差分信号恢复的信号值在很大程度上与'地'的精确值无关，而在某一范围内。
VGA（视频传输标准）详细资料大全
VGA（视频传输标准）详细资料大全VGA(Video Graphics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准，具有解析度高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的套用。
不支持热插拔，不支持音频传输。
基本介绍•中文名：VGA•外文名：Video Graphics Array•全称：Video Graphics Array•推出时间：1987年•主要优点：解析度高、显示速率快、颜色丰富标准,显示模式,原理,功能单元设计,文字模式,色版,VGA显示标准,VGA接口,显示系统,标准VGA（Video Graphics Array）即视频图形阵列，是IBM在1987年随PS/2（PS/2 原是“Personal System 2”的意思，“个人系统2”，是IBM公司在1987年推出的一种个人电脑。
PS/2电脑上使用的键盘滑鼠接口就是现在的PS/2接口。
因为标准不开放，PS/2电脑在市场中失败了。
只有PS/2接口一直沿用到今天）一起推出的使用模拟信号的一种视频传输标准，在当时具有解析度高、显示速率快、颜色丰富等优点，在彩色显示器领域得到了广泛的套用。
这个标准对于现今的个人电脑市场已经十分过时。
即使如此，VGA仍然是最多制造商所共同支持的一个标准，个人电脑在载入自己的独特驱动程式之前，都必须支持VGA的标准。
例如，微软Windows系列产品的开机画面仍然使用VGA显示模式，这也说明其在显示标准中的重要性和兼容性。
显示模式VGA最早指的是显示器640X480这种显示模式。
VGA技术的套用还主要基于VGA显示卡的计算机、笔记本等设备，而在一些既要求显示彩色高解析度图像又没有必要使用计算机的设备上，VGA技术的套用却很少见到。
对于一些嵌入式VGA显示系统，可以在不使用VGA显示卡和计算机的情况下，实现VGA图像的显示和控制。
系统具有成本低、结构简单、套用灵活的优点，可广泛套用于超市、车站、飞机场等公共场所的广告宣传和提示信息显示，也可套用于工厂车间生产过程中的操作信息显示，还能以多媒体形式套用于日常生活。
VGA网线网络传输器(1080p)说明书
高清视频传输及高清编解码专业厂商VGA网络传输器产品说明书VGA网络传输器说明书一、设备简介VGA-B3/J3网络传输器是由VGA编码器（VGA-B3）和VGA解码器（VGA-J3）组成，通过局域网或网线来传输VGA、Audio、RS232信号。
在多媒体应用系统中，往往需要把VGA数字视频信号、音视频信号、RS232控制信号进行远距离传输。
但使用普通的电缆长距离传输时，总会出现输出信号差，容易受干扰，显示出来的图像会出现模糊、拖尾、分色等现象。
同时传输距离短，要多条电缆才能同时传输这些信号，不能满足多媒体信息发布、高清摄像机等场合长距离传输的要求，使用VGA-B3/J3网络传输进行传输，完全解决了此类问题,由于VGA接收器设置有二个网络接口，可以进行级联传输，解决一个编码器带多台解码器的问题。
同时,网络传输具有衰减小、抗干扰性能强、安全性能高、体积小、重量轻等优点，所以在长距离传输和特殊环境等方面具有无法比拟优势。
此外, VGA-B3/J3可以同时传输RS232串口信号，用于与液晶屏通讯、摄像机云台，也可作为触模屏的远距离传输。
此款VGA网络传输器支持HDCP功能，可直接传输蓝光高清光盘机播放的节目。
VGA 网络传输器设备在多媒体系统中应用，即节省施工成本及走线的复杂性，又能保证高品质的目标为可能。
VGA-B3是编码器， VGA- J3是解码器，二设备配合使用可实现经VGA-B3编码器把VGA、Audio、RS232信号经网络发送给多台ZY-VGA- J3解码器,特别适用于列车站台内高清视频信号的传输，军事演习、高清摄像机等各种长距离的应用。
注意：开机时间约20秒二、装箱清单当您打开包装，请确保符合以下设备及配件的使用。
·VGA编码器一台·VGA解码器一台·电源变换器二只·使用说明书、合格证、质保卡各一份三、连接设备介绍如何连接VGA-B3编码器和VGA-J3解码器VGA-B3是编码器，连接到您的电脑或媒体播放或高清摄像机等设备。
VGA、RGB、DVI、HDMI信号线在投影显示应用中的传输距离问题 VGA视频信号能传输多远

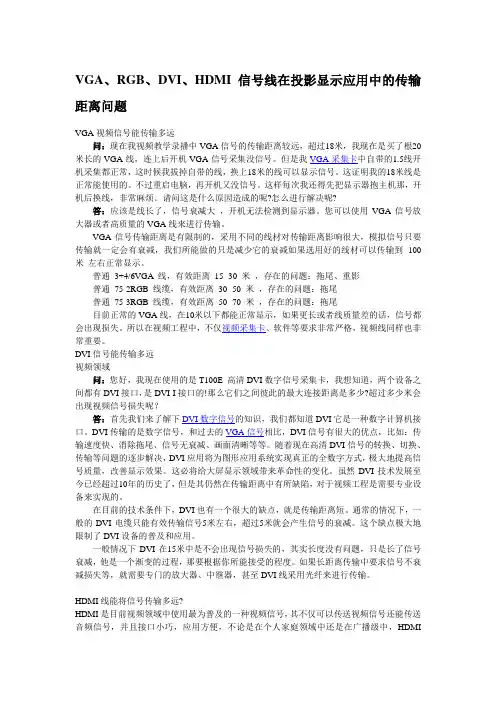

VGA、RGB、DVI、HDMI信号线在投影显示应用中的传输距离问题VGA视频信号能传输多远问：现在我视频教学录播中VGA信号的传输距离较远，超过18米，我现在是买了根20米长的VGA线，连上后开机VGA信号采集没信号。
