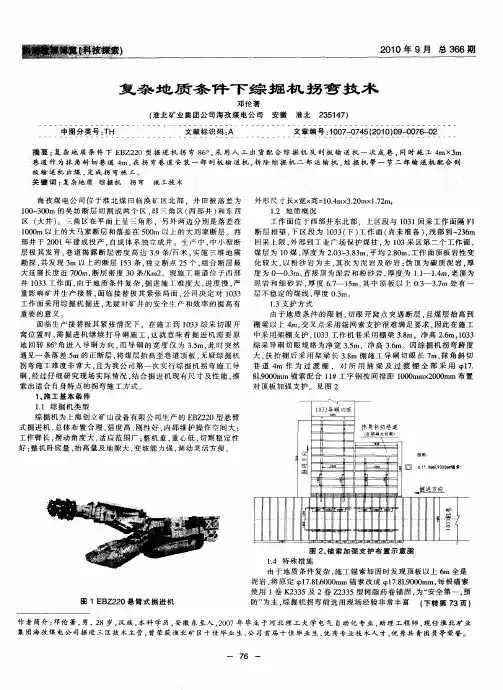

复杂地质条件下综掘机拐弯技术
邓伦著
(淮北矿业(集团)公司海孜煤电公司,安徽淮北 235147)
摘要:复杂地质条件下EBZ220型掘进机拐弯86°,采用人工出货配合综掘机及刮板输送机一次成巷,同时施工4m×3m巷道作为抹角斜切巷道4m,在拐弯巷道安装一部刮板输送机,拆除综掘机二部运输机,综掘机带一节二部输送机配合刮板输送机出煤,完成拐弯施工。
关键词:复杂地质综掘机拐弯施工技术
0 引言
海孜煤电公司位于淮北煤田临涣矿区北部,井田被落差为100~300m的吴坊断层切割成两个区,即三角区(西部井)和东西区(大井)。三角区在平面上呈三角形,另外两边分别是落差在1000m以上的大马家断层和落差在500m以上的大刘家断层。西部井于2001年建成投产,自成体系独立成井。生产中,中小型断层极其发育,巷道揭露断层密度高达3.9条/百米,实施三维地震勘探,共发现3m以上的断层153条,独立断点25个,组合断层最大延展长度近700m,断层密度30条/Km2。现施工巷道位于西部井1033工作面,由于地质条件复杂,掘进施工难度大,进度慢,严重影响矿井生产接替,面临接替极其紧张局面,公司决定对1033工作面采用综掘机掘进,无疑对矿井的安全生产和效率的提高有重要的意义。
面临生产接替极其紧张情况下,在施工到1033综采切眼开窝位
置时,需掘进机继续打导硐施工,这就意味着掘进机需要原地回转86°角进入导硐方向,而导硐的宽度仅为 3.5m,此时突然遇见一条落差5m的正断层,将煤层抬高至巷道顶板,无疑综掘机拐弯施工难度非常大,且为我公司第一次实行综掘机拐弯施工导硐,经过仔细研究现场实际情况,结合掘进机现有尺寸及性能,摸索出适合自身特点的拐弯施工方式。
1、施工基本条件
1.1 综掘机类型
综掘机为上海创立矿山设备有限公司生产的EBZ220型悬臂式掘进机,总体布置合理,强度高、刚性好,内部维护操作空间大;工作臂长,摆动角度大,适应范围广;整机重,重心低,切割稳定性好;整机卧底量、抬高量及地隙大,变坡能力强,调动灵活方便。
图1 EBZ220悬臂式掘进机
外形尺寸长×宽×高=10.4m×3.20m×1.72m,
1.2 地质概况
工作面位于西部井东北部,上区段与1031回采工作面隔F1断层相望,下区段为1033(下)工作面(尚未准备),浅部到-236m回采
上限,外部到工业广场保护煤柱,为103采区第二个工作面,煤层为10煤,厚度为2.03~3.83m ,平均2.80m ,工作面顶板岩性变化较大,以粉沙岩为主,其次为泥岩及砂岩;伪顶为碳质泥岩,厚度为0—0.3m ,直接顶为泥岩和粉砂岩,厚度为1.1—1.4m ,老顶为泥岩和细砂岩,厚度6.7—15m ,其中顶板以上0.3—3.7m 处有一层不稳定的煤线,厚度0.3m 。 1.3支护方式
由于地质条件的限制,切眼开窝点突遇断层,且煤层抬高到棚梁以上4m ,交叉点采用锚网索支护很难满足要求,因此在施工中采用架棚支护,1033工作机巷采用棚梁3.8m ,净高2.6m ,1033综采导硐切眼规格为净宽3.5m ,净高3.6m 。因综掘机拐弯跨度大,扶抬棚后采用架梁长3.8m 棚施工导硐切眼长7m 、抹角斜切巷道4m 作为过渡棚,对所用插梁及过渡棚全部采用φ17.8L9000mm 锚索配合11#工字钢按间排距1000mm ×2000mm 布置对顶板加强支护。见图2
700700700700700700700700700700700700
50001000
1000
1000100010001000100010004000
3800
3800
1000
1000
2000
1000
1000
2000
掘进方向
1033机巷
掘进方向
1033导硐切眼
抹角斜切巷道
(后期刷大切眼)
1000100010001000
10001000
图2.锚索加强支护布置示意图
图例:
φ17.8mmL9000mm锚索
7000
5000
1.3 特殊措施
由于地质条件复杂,施工锚索加固时发现顶板以上6m 全是泥岩,将原定φ17.8L6000mm 锚索改成φ17.8L9000mm ,每根锚索使用1卷K2335及2卷Z2335型树脂药卷锚固,为“安全第一,预防”为主,综掘机拐弯前选用现场经验非常丰富的班队长担任拆除棚腿任务,选技术熟练水平高的司机开综掘机,同时在综掘机上用半圆木搭#型木垛紧贴棚梁,预防顶板垮落时给综掘司机留有撤离的空间。
2、拐弯施工工艺 2.1 拐弯施工方式
由于地质条件复杂,我们采取人工出煤开门,将综掘机退后拨门
位置10-15m ,采用放炮掘进,将综掘机开到拨门位置后人工配合综掘机出货,施工导硐切眼7m 、抹角巷道5m 后将综掘机二运拆除,拐弯巷道掘进10-15m 后安装一部刮板输送机,完成拐弯施工。
2.2 拐弯运行轨迹
A
B
C
D
E
F G
a
b
c
d
e
f g 1033机巷
1033综采切眼
4000
7000
4000
4000
图3.掘进机拐弯运行轨迹示意图
先将综掘机退至A 点后沿a 线所示方向掘进到巷道左帮位置后,
再将综掘机退至B点后沿b线所示方向掘进到巷道左帮位置,按此方法依次掘进,最终将综掘机运行到预定位置。
3.经济效益分析
过去我公司所施工综掘巷道遇到拐弯时,都采取放炮掘进,综掘机拆除,1033综采切眼倾角达18°巷道几乎半煤岩,采取掘进机掘进,实现小班进尺8棚,日进最高16.8m的记录,平均月进300m,而炮掘日进4m,平均月进90m,切眼长161m,根据目前我公司炮掘单进水平,实行综掘施工要比原计划提前28天实现切眼贯通,节约工时达1008个,节约工资达13.1万元,由于公司生产接替极其紧张,为工作面提前安装投产赢得了宝贵的时间,为公司安全生产创造了有利的条件,为公司创造的效益巨大。
