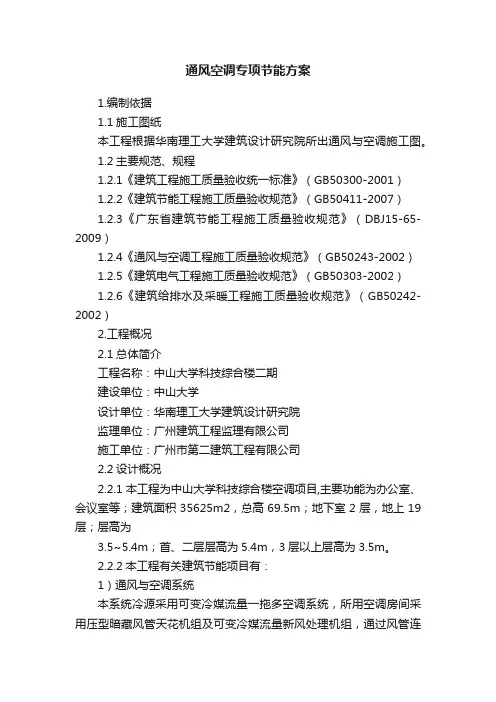

通风空调专项节能方案-

南通纺都商务大厦空调工程空调系统节能专项方案

编制人：

审核人：

江苏中信建设集团有限公司纺都商务大厦项目部

1.编制依据

1.1施工图纸

本工程根据浙江佳境规划建筑设计研究院所出通风与空调施工图。

1.2主要规范、规程

1.2.1《建筑工程施工质量验收统一标准》（GB50300-2001）

1.2.2《建筑节能工程施工质量验收规范》（GB50411-2007）

1.2.3江苏省工程建设标准《建筑节能工程施工质量验收规程》（(DGJ32/J19-2007）

1.2.4《通风与空调工程施工质量验收规范》（GB50243-2002）

1.2.5《建筑电气工程施工质量验收规范》（GB50303-2002）

1.2.6《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）

2.工程概况

2.1总体简介

工程名称：南通纺都商务大厦空调工程

建设单位：江苏华夏纺谷实业发展有限公司

设计单位：浙江佳境规划建筑设计研究院

监理单位：南通中房工程建设监理有限公司

施工单位：江苏中信建设集团有限公司

2.2设计概况

2.2.1本工程为南通纺都商务大厦空调项目,主要功能为办公室、会议室等；本工程包括主楼、东裙房、西裙房。主楼地下二层（含半地下室）、地上主体十六层；东西裙房各三层，框剪结构。总建筑面积为61320.2m2（其中主楼地上建筑面积34317.48m2、地

下室建筑面积10231.62 m2；东裙房地上建筑面积5881.6m2、半地下室建筑面积2263.5m2；西裙房地上建筑面积6362.5m2、半地下室建筑面积2263.5m2）。

2.2.2本工程有关建筑节能项目有：

1）通风与空调系统

本空调系统采用VRV空调系统，所用空调房间采用VRV空调内机及新风输送，通过风管连接方型散流器上送风；空调风管采用离心玻璃面板保温风管，厚度为50mm，密度为≥48kg/m3，导热系数为≤0.034W(m.k)。

3．施工部署

3.1建筑节能工程技术管理体系

为了贯彻国家建筑节能的政策，加强建筑节能工程管理，我项目部成立以项目经理为组长，项目生产副经理、项目技术负责人为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：

组长：蔡建辉（项目经理）——负责组织协调工作。

组员：李金辉、李道雷——现场施工管理、协调。

3.2建筑节能工程施工质量保证体系

以质量求生存，求发展是我公司的质量方针，我项目部通过认真学习建筑节能工程施工质量验收规范的相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项目标均处在良好的受控状态。

在施工过程中，我项目经理部将严格按照相关法律、法规、规范、标准等执行，根据本工程的特点，为顺利通过建筑节能工程相关项目的验收，我项目经理部将对以下环节作为建筑节能的质量控制点：

1）加强对原材料、设备厂家的选择，根据建筑节能工程施工质量验收规范，选择合格的设备、材料厂家，对应用产品进行认真分析，不但满足工程使用功能，更要符合建筑节能规范的相关要求。

2）建筑节能材料、设备的检验

A．建筑节能材料、设备进场必须有形式检验报告，产品质量保证文件，并现场对实物与文件的核查。

B．受控材料、设备使用前经复验合格方可使用。对不同材料、设备分别根据相应的复验内容送具有检测资质单位检验。

3）制定相应的技术措施，做好工序过程控制

A.施工前应作图纸审查工作，将技术关口前移，施工前编制作业指导书及相关操作要领，做好技术交底。

B.施工前做好材料、设备复验及资料准备工作，且具有可追溯性。

C.施工过程中严格执行三检制度和样板引路制度，做好预测预控和全方位过程控制。

D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。

E.做好各专业接口及预埋预留的专业检查。

3.3材料、设备需要复验

根据规范要求，本工程选用的材料、设备需要复验的有：

离心玻璃棉的导热系数、密度、吸水率同一厂家同材质的绝热材料复验次数不得少于1次。

4.通风和空调节能主要施工方法

4.1风管及管道保温材料

新风管采用离心玻璃棉，具体施工步骤和要求如下：

1）风管和管道的绝热，采用不燃或难燃材料，其材质、密度、规格与厚度应符合设计要求。如采用难燃材料时，应对其难燃性进行检查，合格后方可使用。

2）清理管道表面的垃圾、浮灰、附着物；特别需要清理管道表面的油漆、涂料、油污等有机物。

3）绝热材料密实，无裂缝、空隙等缺陷。表面应平整，板材允许偏差为5mm；封闭良好；其搭接缝顺水。

4）风管绝热层采用保温钉连接固定安装符合下列规定：

1 保温钉与风管、部件及设备表面的连接，采用粘接，结合应牢固，不脱落；保

持风管的平整，并不应影响镀锌钢板的防腐性能；

2 知形风管或设备保温钉的分布应均匀，其数量底面每平方米不应少于16个，侧

面不应少于10个，顶面不应少于8个。首行保温钉至风管或保温材料边沿的距离应小于120mm；

3 风管法兰部位的绝热层的厚度，不低于风管绝热层的0.8倍；

4 拼缝处用粘胶带封严。粘胶带的宽度不应小于50mm。粘胶带应牢固地粘贴在

防潮面层上，无胀裂和脱落。

5）检验方法：观察检查，用钢针插入保温层，尺量。

冷凝、冷媒管采用橡塑发泡隔热材料，具体施工步骤和要求如下：

1）清理管道表面的垃圾、浮灰、附着物；特别需要清理管道表面的油漆、涂料、油污等有机物。

2）保温管壳的敷设：

1.选用导热系数小，不燃或难燃的材料，材质与厚度符合设计要求；

2.有足够的承载能力，不得有释放异味及可能危害健康的挥发物。

3.保温材料要紧密贴合管道，无裂缝、空隙；纵横的接缝应错开。
