断线报警器的制作
断线式防盗报警器
断线式防盗报警器（陈有卿.报警集成电路和报警器制作实例.人民邮电出版社1996.2 p92～93）
这里介绍一个简单实用的断线式防盗报警器，当作案的小偷在不知不觉中弄断非常细的报警线时，它便发出声光两种报警信号来。
电路原理：
断线式防盗报警器的电路见图1。
平时，缠绕在防盗物（或布设在小偷必经之路）上的金属细丝将VT1发射结短路，VT1截止，A的起动触发端第⑩脚通过R2接电源正极，A内部电路不工作，电路不产生声光信号。
此时整机耗电很小，实测静态电流＜10μA。
一旦小偷移动防盗物，紧缠的金属细丝就会被扯断，VT1获得合适偏流导通，A因第⑩脚获得负脉冲触发信号而启动，其内部电路工作，LED1、LED2交替发出闪光；同时，A的第⑤脚输出模拟声电信号，经VT2功率放大后，推动B发出响亮的警车声。
图中，由于A的功能选择端第⑩脚直接接电源正端，故一旦电路受到触发便会产生连续声光报警信号，直至切断S为止。
图1 断线式防盗报普器
元器件选择与制作：
A选用CW168型闪光模拟声报警集成电路。
VT1用9014型硅三极管，VT2用9013型硅三极管，均要求β≥100。
LED1、LED2用普通红色发光一二极管。
R1～R3均用RTX-1/8W 型碳膜电阻器。
C用CD11-10V型电解电容器。
B可用YD65-1型8Ω、0.25W小口径动圈式扬声器。
S用小型单刀单掷开关。
G用两节5号干电池串联而成。
整个电路可焊装在一个塑料香皂盒内。
X1、X2用普通接线柱。
L金属细丝用Φ0.06～0.15mm的细漆包线。
适当调节R3阻值，可改变报警音调及闪光速率。
多路断线式防盗报警器
多路断线式防盗报警器 (三)本例介绍的多路断线式防盗报警器，采用大功率电子开关集成电路制作而成，电路简单、容易制作，可用于家庭、仓库、商店和果园、鱼塘等场合的防盗报警。
电路工作原理该多路断线式防盗报警器电路由触发控制电路、LED指示电路和声音报警电路组成，如图6-10所示。
触发控制电路由警戒线W1~W3、电阻器R1~R3和电子开关集成电路IC1~IC3组成。
LED指示电路由电阻器R4~R6和发光二极管VL1~VL3组成。
声音报警电路由电阻器R7"Rl?，;电容器Cl、CZ、晶体管Vl、V2和扬声器BL组成。
接通电源开关S后，报警器进入警戒状态，此时IC1~IC3内部的电子开关因5脚为低电平而处于关断状态，2脚、3脚无电压输出，VL1~VL3均不发光，声音报警电路不工作，BL不发声。
当W1~W3中某警戒线被盗贼碰断，则该路电子开关接通，发光二极管点亮，声音报警电路通电工作，BL发出报警声。
例如W1断线，IC1的5脚变为高电平，其内部的电子开关接通，使VL1点亮，BL发出报警声。
调整R7的阻值或C1的电容量，可改变BL发声的音调。
限于篇幅、图中仅画出3路盗情监测电路（触发控制电路和LED指示电路)，要增加盗情监测电路的路数，增加警戒线、电子开关、发光二极管及相关电阻器的数量即可。
要想进一步简化电路，可将声音报警电路用一只内置报警音源的直流 (9V)高响度报警扬声器代替。
元器件选择R1~R1O选用1/4W金属膜电阻器或碳膜电阻器。
C1选用耐压值为16V的铝电解电容器，C2选用独石电容器或涤纶电容器。
VL1~VL3均选用φ5mm的红色发光二极管。
V1选用S9013或S8050、3DG12型硅NPN晶体管;V2选用3AX81或3AX83型锗PNP晶体管。
IC1~IC3均选用TWH8778型电子开关集成电路。
BL选用0.25W、8Ω的电动式扬声器。
S选用微型单极拨动式开关。
W1~W3可使用较细的漆包线。
带片锁功能的断线式报警器制作
带片锁功能的断线式报警器制作
断线式电路工作原理：
电路如图1、图2。
电路接通后，断线L连通时，v1饱和，V2截止，继电器J不通电，报警电路不工作。
当断线L断开后，v1截止，使v2饱和，继电器J 通电，常开触点K1闭合(且常闭触点K2断开)。
报警电路工作报警。
这时如再将断线连通，由于v1不能得到基极偏流，电路将维持V1截止、V2饱和的状态，实现报警电路自锁功能。
同时，电路中电容C将人体静电感应电压旁路。
避免了线L断开后，手触摸断线时电路失控。
元件选择：可调电阻RW为100kΩ，R1和R2为27kΩ，三极管v1和v2为9014或9013，继电器选用9V直流继电器，可用一对或两对触点的(本电路选用一对触点的JZC-23F)。
电源为9V直流电源。
电容c为瓷片电容0．1μF。
安装调试：当电路按图安装完毕后，接通电源，连通断线L，调RW，使v1饱和，v2截止。
然后，断开断线L，听到继电器J响一声，这时。
即使用手摸导线L，继电器J也不再响，三极管v1截止，v2饱和，继电器J仍然通电。
注意：被控制电路的地线不要和控制电路的地线连通，以避免被控电路的高压损坏低压控制电路。
报警器的制作范文

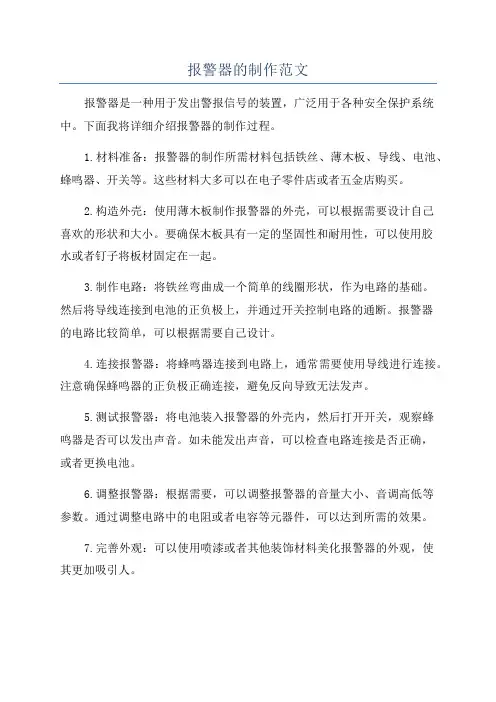

报警器的制作范文报警器是一种用于发出警报信号的装置，广泛用于各种安全保护系统中。
下面我将详细介绍报警器的制作过程。
1.材料准备：报警器的制作所需材料包括铁丝、薄木板、导线、电池、蜂鸣器、开关等。
这些材料大多可以在电子零件店或者五金店购买。
2.构造外壳：使用薄木板制作报警器的外壳，可以根据需要设计自己喜欢的形状和大小。
要确保木板具有一定的坚固性和耐用性，可以使用胶水或者钉子将板材固定在一起。
3.制作电路：将铁丝弯曲成一个简单的线圈形状，作为电路的基础。
然后将导线连接到电池的正负极上，并通过开关控制电路的通断。
报警器的电路比较简单，可以根据需要自己设计。
4.连接报警器：将蜂鸣器连接到电路上，通常需要使用导线进行连接。
注意确保蜂鸣器的正负极正确连接，避免反向导致无法发声。
5.测试报警器：将电池装入报警器的外壳内，然后打开开关，观察蜂鸣器是否可以发出声音。
如未能发出声音，可以检查电路连接是否正确，或者更换电池。
6.调整报警器：根据需要，可以调整报警器的音量大小、音调高低等参数。
通过调整电路中的电阻或者电容等元器件，可以达到所需的效果。
7.完善外观：可以使用喷漆或者其他装饰材料美化报警器的外观，使其更加吸引人。
需要注意的是，报警器是一种发出高分贝声音的装置，为了避免对他人造成伤害或不适，制作和使用报警器时应该遵守相关的法律法规和安全规范，尽量保证使用的合理性和合法性。
总结起来，制作报警器的过程包括材料准备、构造外壳、制作电路、连接报警器、测试报警器、调整报警器、完善外观等步骤。
通过简单的电路设计和正确的组装，即可实现一个简单的报警器。
当然，如果需要更加复杂和高级的报警器，还可以进一步深入学习和研究相关知识，不断提高自己的技能水平。
断线报警器设计方案.doc
断线报警器设计方案断线报警器设计方案一、功能简介1.报警模块当只要有导线被剪断（一根及以上），蜂鸣器促响，相应位置的二极管发光，同时继电器动作，所带负载发光二极管点亮。
2.解锁模块当从矩阵键盘键入数字时，数码管显示相对应的数字，当键入复位键时，系统进入解锁状态，此时可以通过矩阵键盘输入密码，当密码输入完毕后，键入确认键，系统开始验证密码是否正确。
一旦密码正确，系统则在开启和关闭状态进行切换（1）若系统正处于报警，通过输入正确的密码，则可使报警停止，同时还可关闭系统对导线是否剪断的检测功能（即当系统报警后将导线重新接上，通过输入密码后，不仅报警停止，同时当再次断开导线，系统不再报警）密码2010 05 17二、设计原理概述嵌入式系统是嵌入式计算机嵌入到各种设备及应用产品内部的计算机系统，它体积小，结构紧凑，使设备及应用产品智能化。
在数字化产品日益普及的今天，从MP3到飞机的自动导航系统，军事、工业、商务、家电、通信、网络产品无不不充斥着嵌入式系统，可以说，它无处不在，无所不在。
作为嵌入式系统控制核心的单片机，以体积小、功能全、性价比高等诸多优点而独具特色。
本次设计则采用Atmel公司生产的AT89S52单片机，通过软件控制硬件，单片机不断从外设读取数据，其中键盘部分采用4*4矩阵键盘的基本原理，用以输入密码，通过单片机不断从键盘刷新读取数据并进行相关处理，单片机内部数据具体处理方式，请参照以下设计电路程序，这里就不加论述。
三、元件清单1．AT89S52单片机一块2．74HC573锁存器一片3．DIP40底座一个，DIP20底座一个 4.9012三极管两个，1K电阻四个，10uf电解电容一个，30pf电容两个，12MHZ晶振一个，蜂鸣器一个，LED五个，HRSH5V继电器一个，数码管一个，按键13个，拨动开关三个，10K电阻三个，8脚10K排阻一个，导线若干，IN4007二极管一个，杜邦线若干，电位器一个。
断线式防盗报警器实验报告

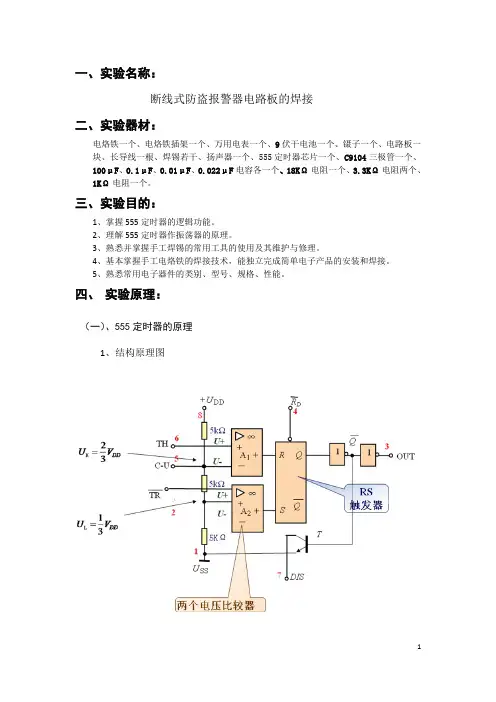

一、实验名称：断线式防盗报警器电路板的焊接二、实验器材：电烙铁一个、电烙铁插架一个、万用电表一个、9伏干电池一个、镊子一个、电路板一块、长导线一根、焊锡若干、扬声器一个、555定时器芯片一个、C9104三极管一个、100μF、0.1μF、0.01μF、0.022μF电容各一个、18KΩ电阻一个、3.3KΩ电阻两个、1KΩ电阻一个。
三、实验目的：1、掌握555定时器的逻辑功能。
2、理解555定时器作振荡器的原理。
3、熟悉并掌握手工焊锡的常用工具的使用及其维护与修理。
4、基本掌握手工电烙铁的焊接技术，能独立完成简单电子产品的安装和焊接。
5、熟悉常用电子器件的类别、型号、规格、性能。
四、实验原理：（一）、555定时器的原理1、结构原理图2、555定时器的引脚介绍：1脚：负电源，接“地”端；2脚：低电平触发端； 3脚：电路输出端；4脚：清零端，正常工作时为“1”； 5脚：电压控制端； 6脚：高电平触发端；7脚：放电端； 8脚：接电源端。
3、555定时器的功能原理（二）、555定时器构成振荡器的工作原理（三）、断线式防盗报警器的电路图及其工作原理0.1μC 1R 1R 2图中555与R 1、R 2、C 1~ C 3及扬声器B 构成音频声响电路。
X 1、X 2为接线柱，两者之间连接一根很细的导线l 。
可以将该导线l 架设在警戒区内，以防止外人入内。
由于导线l 将555的第4引脚接地，所以在正常的=情况下扬声器B 无声，处于监视状态。
当有人入侵并碰断导线l 时，555的第4引脚将立即通过晶体管VT 获得高电位（+9V ），555迅速进入震荡状态，扬声器B 发出警报。
（四）、三极管极性的判断C9014型三极管的引脚排列，正对有字的一边，从左往右数，依次为E，B，C极。
E用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。
这时用黑红两表笔分别接其它两极，用舌尖同时添（其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生）黑表笔所接那个极和B 极，表指示阻值小的那个黑表所接就是C极。
怎样用89C2051制作数字显示的断线报警器
怎样用89C2051制作数字显示的断线报警器
本电路具有八路断线数显指示和声音报警功能，电路结构简单、程序容易编写，初学者很容易制作。
一、电路结构
电路如附图所示。
89C2051的P3口驱动LED共阳数码管;P3.0和P3.2口接由电阻和二极管构成的与门，部分显示信号经与门送三极管Q的基极，有显示信号输出时，三极管导通，蜂鸣器发报警声。
89C2051的P1口除P1.0和P1.1片内没有提供上拉电阻以外，其余均有上拉电阻，因此P1口作输入时，可以外接8只上拉电阻，也可以在P1.0、P1.1口各接一只上拉电阻，然后从电源负极引一根公用线，输入口的8根线分别接在公用线上，使8个输入端均为低电位。
二、工作原理
接通电源，LED发光，指示电源已打开。
89C2051上电复位后，依次检测P1.0~P1.7是否为高电位，即判断是否有断线。
一旦检测到某输入口为高。
简单的断线报警器原理
简单的断线报警器原理断线报警器是一种常用于安防系统中的设备，用于监测电路中的断线情况，并在断线发生时发出警报信号。
其原理基于电路的连通性和导通性。
下面将详细介绍断线报警器的原理。
断线报警器通常由电源、控制电路、传感器和报警装置组成。
电源是供应电流的部分，一般使用直流电源以确保稳定可靠的工作。
控制电路是用来控制整个系统的逻辑部分，通过监测传感器的信号来判断是否需要触发报警。
传感器是用来检测目标变化的装置，常用的有电压传感器、电流传感器、温度传感器等。
报警装置是发出警报信号的部分，通常使用声音或光闪来提醒用户。
断线报警器的工作原理是基于电路的连通性和导通性。
在正常情况下，断线报警器的电路是连通的，电流可以顺利地流过各个组件。
而当电路中发生线路断开或连接不良的情况时，电流就不能正常地流通，从而触发断线报警器发出警报。
具体来说，断线报警器通过控制电路监测传感器的信号来判断是否需要触发报警。
传感器常用于监测电线的连通性，当电线发生断开或连接松动时，传感器会感应到电流的异常情况并发出相应的信号。
控制电路会接收到传感器的信号，并进行处理。
如果控制电路检测到传感器信号异常（即电路断开或连接不良），就会触发报警装置发出警报信号，提醒用户检查线路状态。
断线报警器在实际应用中有多种不同的设计和实现方式。
例如，一种常见的断线报警器是基于霍尔效应的。
霍尔效应是指当有磁场作用于半导体材料时，会在材料上产生一种电势差，称为霍尔电压。
断线报警器使用霍尔传感器来监测电线的连通性，当电线发生断开时，磁场消失，霍尔传感器捕捉不到磁场并产生异常的霍尔电压，从而触发报警。
此外，断线报警器还可以配备其他功能，如联动控制和远程监控。
联动控制是指断线报警器可以与其他安防设备联动，如监控摄像头或电子锁，以提高系统的综合性能。
远程监控是指断线报警器可以通过网络远程监视和控制，方便用户及时了解系统的状态，并进行必要的处理。
总之，断线报警器是一种用于监测电路中断线情况的设备，其原理基于电路的连通性和导通性。
断线报警器
一、设计要求当人或动物碰断导线时便会发声报警，发光二极管D发光。
二、设计目的1. 巩固课堂所学的知识提高把理论知识应用于实际中的能力，加强对实际工作的调研——设计——实施的过程认识。
为提高自主能力打下基础，并为延伸校内实验室的实验、实习及设计创造了更好的方法和条件，同时通过实习活动，要求同学们自己收集并设计题目及有关的设计资料，做到有的放矢；又注重对大家的品德教育，加强纪律性，加强科技意识及责任感，培养敬业精神。
2.通过电子系统的制作，能够进一步熟悉电子系统的结构、工作原理和使用方法。
了解电路理论的实际应用，掌握电子系统的装配和调试工艺，提高同学们的实际操作技能。
三、设计的具体实现1.系统概述(1)Ne555芯片介绍（内部结构如图3.1.1）NE555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。
虚线边沿标注的数字为管脚号。
其中，1脚为接地端；2脚为低电平触发端，由此输入低电平触发脉冲；6脚为高电平触发端，由此输入高电平触发脉冲；4脚为复位端，输入负脉冲（或使其电压低于0.7V）可使555定时器直接复位；5脚为电压控制端，在此端外加电压可以改变比较器的参考电压，不用时，经0.01uF的电容接地，以防止引入干扰；7脚为放电端，555定时器输出低电平时，放电晶体管TD导通，外接电容元件通过TD放电；3脚为输出端，输出高电压约低于电源电压1V—3V，输出电流可达200mA，因此可直接驱动继电器、发光二极管、指示灯等；8脚为电源端，可在5V—18V范围内使用。
555定时器工作时过程如下：5脚经0.01uF电容接地，比较器C1和C2的比较电压为：UR1=2/3VCC、UR2=1/3VCC。
当VI1＞2/3VCC，VI2＞1/3VCC时，比较器C1输出低电平，比较器C2输出高电平，基本RS触发器置0，G3输出高电平，放电三极管TD导通，定时器输出低电平。
断线报警器电路
断线报警器电路标准化管理部编码-[99968T-6889628-J68568-1689N]课程设计(论文)课题名称断线报警器电路的设计课程名称电子技术课程设计学生姓名杨洋学号系、专业电气工程系测控类指导教师聂俊飞2014年5月16日目录摘要………………………………………………………………………………1技术背景及任务要求…………………………………………………………设计背景……………………………………………………………………技术要求……………………………………………………………………2方案设计………………………………………………………………………方案论证……………………………………………………………………设计框图……………………………………………………………………3．电路设计……………………………………………………………………参数设计……………………………………………………………………电路原理图…………………………………………………………………仿真图………………………………………………………………5.元器件清单表…………………………………………………………………元器件介绍…………………………………………………………………6.实验总结………………………………………………………………………7.参考文献……………………………………………………………………….任务书……………………………………………………………………………评阅表……………………………………………………………………………摘要用于室内外贵重物品的现场防盗报警。
可在探测引线被人剪断、拉断、扯断时鸣笛报警，适用于店铺门窗，仓库，办公室，空调室外机，防盗网，防盗线，货运汽车，电动自行车，展会展品，出外行李箱，电线电缆等的防盗。
防止不必要的财产损失，真正做到物美价廉，实用性强，适用范围广，是每人必备的最佳防盗产品。
此设计通过二极管和集成电路构成。
关键词：74LS04型非门集成电路二极管通过电路仿真软件的调试，该电路完全能够达到设计的要求。
断线防盗自动报警器设计1
自动化09专业
《模拟电子技术》课程设计任务书
课题1 断线防盗自动报警器设计
一、课题任务：
在教师指导下，独立完成断线防盗自动报警器的电路原理图的设计，并且通过Multisim软件仿真。
二、技术指标要求：
1、用一根极细漆包铜线连续横穿盗贼可能进入的多个门、窗，这样，盗贼进入时细漆包线即被绊断，防盗报警器发出声光报警；
2、报警后即使盗贼将断线部分重新接上，报警仍继续；
3、消除报警和恢复监控的方法：接通断线部分并按下复位按钮；
4、报警器由直流+ 12V 电源供电，在监控状态下，报警器总电流(直流)
小于0.2 mA，报警时总电流小于20 mA。
5、Multisim软件仿真：
（1）Multisim仿真演示；
（2）Multisim环境下电路原理图截图；
（3）Multisim环境下不同电路参数情况时数据分析截图。
参考图。
断线报警器 PPT
总 结 报 告
金属材料 实验设计及原理 3. 实验的装配 4. 实验立项的目的及意义
+ 本项目研究的主要内容：要求实验项目小组在
市场调研分析的基础上，根据已经学习的电子 电路方面的知识，通过到图书馆或者Internet 网络查阅相关资料，结合断线报警器实际应用 的功能特点，找出目前类似产品存在的问题和 不足，借鉴比较成熟的单元电路，提出改进方 案，完成从系统原理图到PCB板的设计，同时 对器材、人工等费用进行成本预算，最后制作 完成一个较大功率的断线报警器，实现断线报 警功能。 + 下面请看实验原理图：
+ 结合断线报警器实际应用的功能特点，找
出目前类似产品存在的问题和不足，借鉴 比较成熟的单元电路，提出改进方案，完 成从系统原理图到PCB板的设计，同时对器 材、人工等费用进行成本预算。从而创造 出对社会有价值的产品。
+ 通过对该项目的设计、制作、安装、调试、
完成、验收报告，我们掌握了基本元器件、 常用电路等的使用方法，培养我们利用所 学知识和学校各项资源，分析和解决实际 问题，提高我们的工程实践能力，同时提 高我们的团队协作、交流沟通、信息检索、 探索创新等综合素质。在此，衷心感谢指 导老师的支持，同学的帮助！
一· 线路图
即简单地可以利用这根线兼作继电器线圈的通 路电源线，一旦断路，继电器失电复位，常闭 触点接通报警。也可利用这根线兼作开关管基 极的低电位线，一旦断路，基极电位升高，三 极管饱和导通接通报警。若多根线的可采用门 电路作逻辑控制。原理看似十分简单， 但操作却十分复杂。
+
每一件事都认真去做！
实验二 简单断线报警器
实验二简单断线报警器
一、实训目的
（1）熟悉部分元器件的识别方法。
（2）了解自激振荡的概念。
（3）熟悉简单断线报警器的应用。
三、电路原理
虚线未断时，T1基极与发射极接地，不导通。
Rb的电压为5V，电容充电。
喇叭不响。
虚线断时，T1基极不接地，发射极接地，导通，电容放电，喇叭响。
(1)9011、9012、Rb、扬声器构成两级放大电路，三极管有导向作用，也有限幅作用，9011、9012均处于放大状态。
(2)C组成正反馈网络。
（3）上面电路成为简单振荡电路（又称RC震荡），接入电源，扬声器中就会有“自激”
的叫声。
如将A、B短接，叫声消失（为什么？）因此称为断线报警器。
（4）自激振荡电路就是不需要外加激励信号就能将直流电能转换为交流电能的电路。
（5）应用举例：门推开相当于断路。
四、实训步骤
（1）元器件的选择与检测。
（2）元器件的成形与万能板的表面处理。
（3）设计电路焊接图（要求均匀、美观）。
（4）焊接。
（5）检查无误后，接入电源测试其功能。
用示波器观察其震荡波形，填入表一中。
表一：
五、实训报告
（1）当改变R或C的值时，此电路的报警声音如何变化？
（2）思考题：将A、B短接，报警声为何会消失？。
制作555断线报警器
制作555断线报警器555断线报警器是一种简单的电子电路装置，可以用来检测线路的中断情况，并在发现中断时产生报警信号。
该报警器使用了著名的555计时器芯片作为核心部件，能够实现可靠的报警功能，并且制作过程相对简单。
下面将介绍一种基于555计时器的断线报警器的制作方法。
器材准备：1.555计时器芯片；2.电极接线柄；3.电阻：1kΩ、10kΩ、100kΩ；4.电容：10μF、1μF；5.二极管：1N4148；6.动物细胞；7.蜂鸣器；8.电池盒（4节AAA电池）；9.连接线、焊锡、焊锡锅。
制作步骤：1.将555计时器芯片插入芯座中，并固定在面包板上。
2.将1kΩ电阻连接到芯片的引脚1和9之间。
3.将10μF电容连接到芯片的引脚5和1之间（注意极性）。
4.将10kΩ电阻连接到芯片的引脚2和8之间。
5.将100kΩ电阻连接到芯片的引脚7和8之间。
6.将1μF电容连接到芯片的引脚6和7之间（注意极性）。
7.将1N4148二极管的长脚连接到芯片的引脚4，短脚连接到芯片的引脚28.将动物细胞连接到芯片的引脚4和2之间，用来感应断路情况。
9.将蜂鸣器连接到芯片的引脚3和VCC之间。
10.将4节AAA电池插入电池盒中，并将电池盒与芯片连接。
11.检查连接是否正确，确保没有短路现象。
12.使用焊锡将连接线焊接固定，确保连接牢固可靠。
使用方法：1.将电极接线柄的两个电极分别插入待检测线路的两端。
2.打开电池盒的开关。
3.在线路中断时，报警器将产生持续的报警声音。
原理解析：1.当线路完好时，动物细胞会导通芯片的引脚4和2之间的电流。
2.在此情况下，555计时器正常工作，蜂鸣器处于禁止状态，没有报警声音。
3.当线路中断时，动物细胞失去导通能力，导致芯片引脚4和2之间的电流中断。
4.此时，555计时器会触发，输出高电平，使得蜂鸣器工作，发出报警声音。
总结：555断线报警器是一种简单而实用的电子电路装置，可以用来检测线路的中断情况，并在发现中断时产生报警信号。
教案《断线式防盗报警器的制作
《断线式防盗报警器的制作》教学设计主讲:张海山【教学项目】断线式防盗报警器的制作【教学地点】电工电子实验室【教学难点】报警器触发报警的工作原理。
【教学方法】项目驱动法、情境体验法、讲练结合法、自评互评法、讲授法、观察法、实验法。
【实习用品】电子实验台、电烙铁、松香、焊锡、实习套件。
【新授内容】1、导入正课：目前社会上盗窃事件屡有发生为了加强防范打击犯罪可在需要防范的地方安装一个报警器。
通过断线式防盗报警器实地演示,激发学生对该电路的兴趣。
2、电路原理：如附图所示,电路中由R1为BG1的b极提供偏置电阻在警戒状态下，b极偏置电压经警戒线S对地短路，BG1处于截止状态。
如遇盗情，S被断开，BG1立即导通。
BG1发射极电流流入BG２触发极触发BG２导通,使警笛集成输出报警信号,经BG３放大后，驱动扬声器放音。
LED也发光提示。
3、电路安装与调试：电路安装时把非常细的金属丝张拉在门窗两旁或者张拉在需要警戒的过道两旁，当有人闯入警戒区时不知不觉地弄断金属线触发报警器使之报警。
应注意监测线应放在隐蔽处并且应容断。
本电路特点:耗电量低安装容易成本低廉,可对贵重物品、门窗、鱼塘、果园等进行监控,监控范围可达一千米。
4、实习步骤准备阶段：将整个班级分为若干个项目小组，每组选出一名“项目经理”，由项目经理负责组织小组成员讨论项目要求，落实项目分工并实施，形成教师、项目经理、小组成员的三级管理体制。
描述真实的工程案例，提出案例的问题展开阶段：提出工作任务，明确项目完成的进度时间表;要求小组长对该组项目实施过程做详细记录，如人员分工，具体进度安排，出现的问题，问题解决的方法等；教师跟踪每组的学习情况，参与讨论，及时进行技术技巧的辅导，协调小组中出现的分歧；鼓励学生大胆进行创新思维，对学生中出现的“主见”给予充分肯定。
各组将组装好的断线式防盗报警进行调试，看是否达到预期效果。
结束阶段:教师要及时对完成的一个个阶段性小项目进行总结与回顾，对学生的表现进行当堂认可，然后就主要问题进行集中解决。
断线式防盗报警器概要
断线式防盗报警器本例介绍的断线式防盗报警器，具有电路简单、静态耗电省(约5μA)等特点，既可用于家庭防盗报警，也可作为箱包的防盗报警器。
电路工作原理该断线式防盗报警器电路由触发控制电路和声光报警电路组成，如图6-5所示。
触发控制电路由警戒线W、晶体管Vl、电阻器Rl、R2、电容器C和晶闸管VT组成。
声光报警电路由电阻器R3、R4、晶体管V2、V3、发光二极管VL、音效集成电路IC 和扬声器BL组成。
在警戒状态下，Vl的基极电压经警戒线W对地短路，Vl和VT均处于截止状态，VL不发光，BL不发声。
若遇盗情，W被断开，则Vl立即饱和导通，其发射极的输出电压经R2加至VT的门极，使VT受触发而导通，IC和V2、V3获得工作电源而工作，IC输出的音效电信号经V2、V3放大后，驱动BL发出报警声;同时VL点亮。
元器件选择Rl-R4选用1/4W碳膜电阻器或金属膜电阻器。
C选用独石电容器或涤纶电容器。
本例介绍的断线式防盗报警器，具有电路简单、静态耗电省(约5μA)等特点，既可用于家庭防盗报警，也可作为箱包的防盗报警器。
电路工作原理该断线式防盗报警器电路由触发控制电路和声光报警电路组成，如图6-5所示。
触发控制电路由警戒线W、晶体管Vl、电阻器Rl、R2、电容器C和晶闸管VT 组成。
声光报警电路由电阻器R3、R4、晶体管V2、V3、发光二极管VL、音效集成电路IC 和扬声器BL组成。
在警戒状态下，Vl的基极电压经警戒线W对地短路，Vl和VT均处于截止状态，VL 不发光，BL不发声。
若遇盗情，W被断开，则Vl立即饱和导通，其发射极的输出电压经R2加至VT的门极，使VT受触发而导通，IC和V2、V3获得工作电源而工作，IC输出的音效电信号经V2、V3放大后，驱动BL发出报警声;同时VL点亮。
元器件选择Rl-R4选用1/4W碳膜电阻器或金属膜电阻器。
C选用独石电容器或涤纶电容器。
本例介绍的断线式防盗报警器，具有电路简单、静态耗电省(约5μA)等特点，既可用于家庭防盗报警，也可作为箱包的防盗报警器。
制作断线报警器
制作断线报警器简介断线报警器是一种用于检测电路中是否有断线的小型电子设备。
它通过检测电路中的电流和电压来判断电路是否正常工作。
一旦发现电路中出现了断线，它会及时发出警报，提醒用户及时修复问题，避免造成不必要的事故。
材料和工具•数字万用表•多功能电线钳•麻花钻•脚手架实验板•连接导线•活性蜂鸣器模块制作过程步骤1：制作电路首先，在脚手架实验板上安装两个插座，它们将作为电路的输入和输出端口。
然后，将活性蜂鸣器模块插入实验板的一个数字端口，用连接导线将它的正极和负极与实验板上的两个插座连接起来。
接着，将一个红色的导线连接到插座A上，再将其另一端连接到电源的正极，将一个黑色的导线连接到插座B上，再将其另一端连接到电源的负极。
步骤2：测试和调试在接线完成后，用数字万用表测试电路的电压和电流是否正常。
然后，将一个器具上的电线钳放在电路线中某个地方，检查它们是否与电路的其他部分连接着。
如果器具上的电线钳与电路的其他部分连接着，这意味着电路中没有断线。
反之，如果电线钳没有连接到任何东西，这意味着电路中存在断线。
步骤3：加入警报在电路正常运行的情况下，活性蜂鸣器模块不会发出任何声音。
但是，如果检测到电路中出现了断线，它就会开始发出警报。
为了测试警报是否正常工作，可以先用麻花钻在电路线中切断一段电线，然后检查是否发出了警报声。
步骤4：细节调整根据实际需要调整电路的细节。
例如，在警报声音太大或太小的情况下，可以调节活性蜂鸣器模块的音量控制开关。
在警报声音太尖或太沉闷的情况下，可以调节调频电阻器的电阻值。
制作断线报警器是一项有趣且有用的DIY项目。
通过了解它的工作原理和制作过程，可以大大提高自己的电子技能，为今后的电子实践打下坚实的基础。
断线报警器的制作
4．断线报警器的制作与检测的技能技巧；
5．分析讨论解决问题的能力；
6．安全、质量意识；
7．合作意识和协作能力。
检查
对照产品检测标准进行检查，并进行改进和完善。
1．评析能力；
2．反思能力；
3．拓展能力。
评估
对照项目教学评价表，进行评价。
1．表达能力；
2．沟通交流能力；
3．反思能力。
2．产品检测
1）．小组检测，并上交代表作
2）．教师对各组上交作品进行点评
3．项目评估
1）．产品质量评估
自评
互评
教师评
2）．项目学习评价
自评
互评
教师评
课后拓展项目：
具体任务：报警声音音调变高变尖
对照电气原理图观看成品件
根据图纸，归纳特点
积极思考，踊跃发言
认真听讲
小组讨论、集体交流
小组讨论→各组提交制作工艺→全班交流→确定最佳电路构建方案
3、在教学过程中，采用发现问题、提出问题、分析问题、解决问题四步法来分析工作任务，这样有利于学生循序渐进地接受新知识，体现了教师的主导地位，把教学的重心放在如何促进学生的“做”“学”上。
4、在对学生的实践结果进行评价时，除了对最终功能测试结果进行打分外，教学过程中教师的检查与巡视记录是过程成绩的一个重要依据。另：1）帮助学习有困难的同学，协助他们完成接线；2）帮助接线发生错误的同学发现错误并进行改正。这种方法既培养学生的的协作精神，又巩固了他们对所学知识的灵活掌握，同时提高了部分同学学习的积极性和科学探究精神，这两种情况另行加分。
八、教学过程实施
根据企业组装生产电子产品的一般实际工作流程（如图所示），结合本项目的特点，将该项目的教学实施分为三个任务：“项目分析、构建方案”、“制作产品”和“检测、评估”。
